Produkttyp	Tragbarer Radiowecker
Marke	SANGEAN
Modell	RCR-5
Netzbetrieb	120 V / 60 Hz (US-Version) oder 230 V / 50 Hz (EU-Version); DC OUT 6 V / 0,5 A
Notstromversorgung	Ja, hält Uhrzeiteinstellungen bis zu 10 Minuten bei Stromausfall
FM-Frequenzbereich	87,5 - 108,0 MHz
AM-Frequenzbereich	520 - 1710 kHz (US-Version); 522 - 1629 kHz (EU-Version)
Anzahl der Senderspeicher	5 Direktwahltasten pro Band
Weckertypen	Progressiver Summerton (HWS) oder Radio
Unabhängige Alarme	2 separate Alarme
Schlummerfunktion	Ja, Wiederholung alle 5 Minuten
Timer	Nickerchen-Timer (10 bis 120 Min.) und Einschlaf-Timer (15, 30, 60, 90, 120 Min.)
Anzeige	LCD-Bildschirm mit einstellbarer Hintergrundbeleuchtung; zeigt Uhrzeit, Datum, Wochentag, Einstellungen
AUX-Eingang	AUX-IN-Buchse (3,5-mm-Klinke) für externes Gerät
Kopfhörerausgang	Kopfhörerbuchse (3,5-mm-Klinke)
Antenne	Teleskopantenne für FM
Lautstärkeregelung	Drehregler
Hintergrundbeleuchtungsregelung	Dedizierter Drehregler
Reinigung	Gerät vom Netz trennen; mit einem feuchten Tuch reinigen
Abmessungen	Ca. 18 cm × 12 cm × 7 cm (Schätzung)

Häufig gestellte Fragen - RCR-5 SANGEAN

Wie stelle ich die Uhr am SANGEAN RCR-5 ein?

Halten Sie die Taste TIME SET mindestens 2 Sekunden lang gedrückt, bis _SET angezeigt wird. Die Jahre blinken: Stellen Sie sie mit den Tasten TUNING Up/Down ein. Drücken Sie TIME SET zur Bestätigung und um zum Datum, dann zur Stunde und Minute zu gelangen. Drücken Sie abschließend erneut TIME SET zum Beenden.

Wie speichere ich einen Radiosender als Senderspeicher?

Wählen Sie den gewünschten Sender mit den Tasten TUNING Up/Down oder automatischem Suchlauf. Halten Sie dann eine der PRESET-Tasten (1 bis 5) etwa 2 Sekunden gedrückt, bis ein Piepton ertönt. Der Sender ist nun gespeichert.

Wie stelle ich Alarm 1 oder 2 ein?

Drücken Sie die Taste ALARME 1 oder ALARME 2. Das Alarmsymbol blinkt. Drücken Sie dann TIME SET 2 Sekunden lang. Die Stunden blinken: Stellen Sie mit TUNING Up/Down ein. Drücken Sie TIME SET, um zu den Minuten zu gelangen, stellen Sie ein, dann drücken Sie TIME SET, um den Modus zu wählen (täglich, Wochentag, Wochenende, einmal). Wählen Sie abschließend den Typ: Summer oder Radio. Für Radioalarm wählen Sie Band und Frequenz. Beenden Sie mit TIME SET.

Wie schalte ich einen Alarm aus?

Halten Sie die Taste ALARME 1 oder ALARME 2 etwa 2 Sekunden gedrückt, bis ein Piepton ertönt. Die Alarmanzeige verschwindet vom Bildschirm. Zum Reaktivieren wiederholen Sie den Vorgang.

Wie nutze ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie die Taste SNOOZE. Der Alarm stoppt und ertönt nach 5 Minuten erneut automatisch. Diese Wiederholung dauert bis zu einer Stunde.

Wie stelle ich den Nickerchen-Timer ein?

Drücken Sie wiederholt die Taste NAP, um eine Dauer von 10 bis 120 Minuten (in 10-Minuten-Schritten) auszuwählen. Lassen Sie die Taste los; der Timer startet sofort. Am Ende ertönt ein Alarm. Zum vorzeitigen Abbrechen drücken Sie NAP, bis OFF angezeigt wird.

Wie aktiviere ich den Einschlaf-Timer?

Drücken Sie mehrmals die Taste POWER, um eine Dauer auszuwählen: 15, 30, 60, 90 oder 120 Minuten. Lassen Sie los; der Timer startet. Das Radio schaltet sich nach der gewählten Dauer automatisch aus.

Wie schalte ich in den AUX-Eingangsmodus?

Schließen Sie Ihr Audiogerät (MP3-Player usw.) an die AUX IN-Buchse an der Seite an. Drücken Sie mehrmals die Taste BAND, bis 'AU' auf dem Bildschirm erscheint. Das Radio verstärkt dann den Ton des externen Geräts.

Wie stelle ich den FM- oder AM-Frequenzschritt ein?

Halten Sie die Taste BAND 6 Sekunden lang gedrückt, bis ein Piepton ertönt. Das 24/12-h-Format blinkt: Stellen Sie mit TUNING Up/Down ein. Drücken Sie BAND, um zum FM-Schritt zu gelangen, stellen Sie ein (50/100 kHz Europa, 100/200 kHz US). Drücken Sie erneut BAND für den AM-Schritt (9 oder 10 kHz). Beenden Sie mit BAND.

Was passiert bei einem Stromausfall? Bleibt die Uhr erhalten?

Der SANGEAN RCR-5 verfügt über eine interne Notstromversorgung, die die Uhrzeiteinstellungen bei Netzausfall etwa 10 Minuten lang aufrechterhält. Nach Ablauf dieser Zeit muss die Uhr neu eingestellt werden.

BEDIENUNGSANLEITUNG RCR-5 SANGEAN

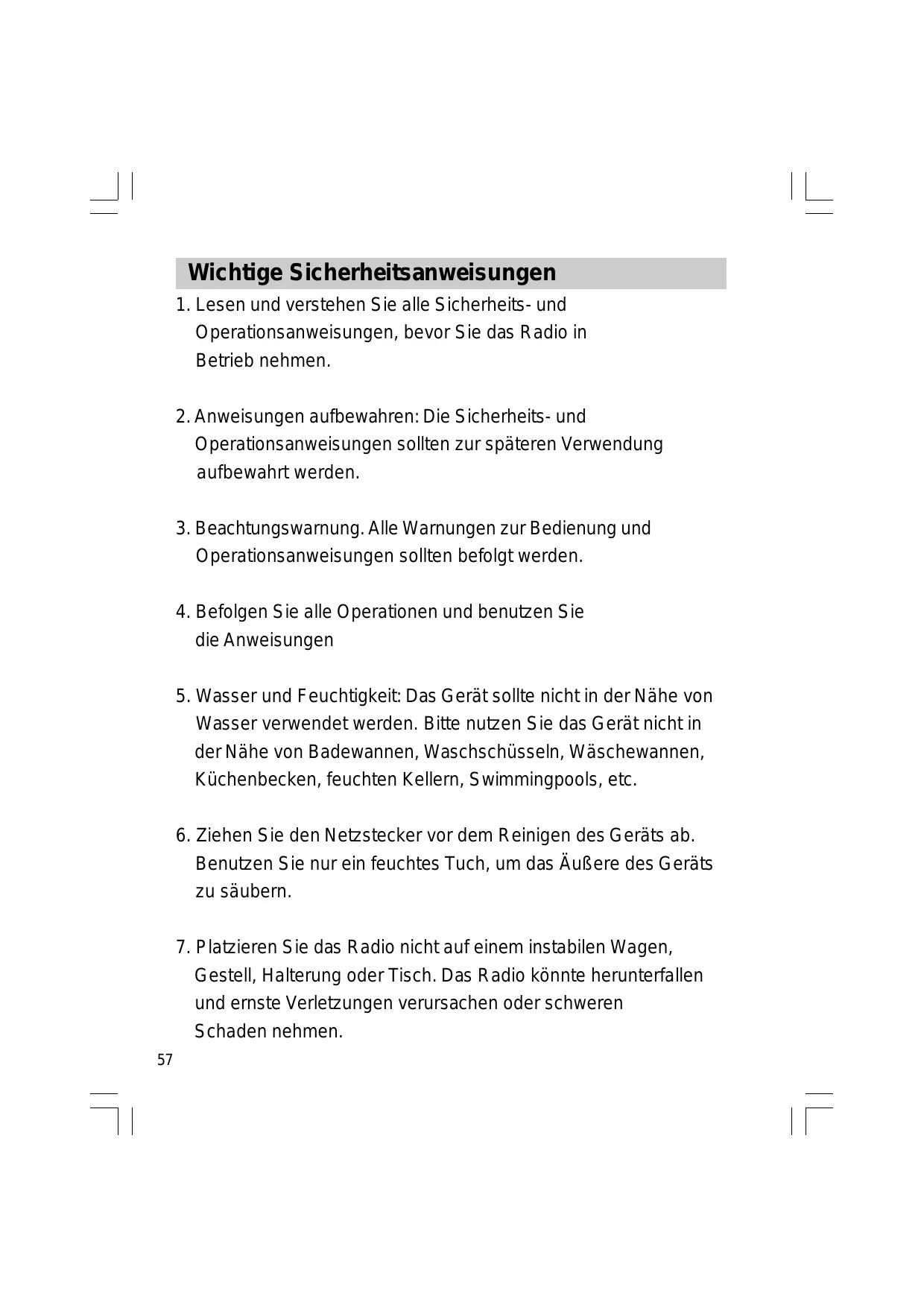

Wichtige Sicherheitsanweisungen

1. Lesen und verstehen Sie alle Sicherheits- und Operationsanweisungen, bevor Sie das Radio in Betriebnehmen.
2. Anweisungen aufbewahren: Die Sicherheits- und Operationsanweisungen sollen zur späteren Verwendung aufbewahrt werden.
3. Bechtungswarnung. Alle Warnungen zur Bedienung und Operationsanweisungen sollen befolgt werden.
4. Befolgen Sie alle Operationen und benutzen Sie die Anweisungen
5. Wasser und Feuchtigkeit: Das Gerät sollte nicht in der Höhe von Wasser verwendet werden.itte nutzen Sie das Gerät nicht in der Höhe von Badewannen, Waschschüsseln, Wäschewannen, Kuchenbecken, feuchten Kellern, Swimmingpools, etc.
6. Ziehen Sie den Netzstecker vor dem Reinigen des Geräts ab. Benutzen Sie nur ein feuchtes Tuch, um das Äußere des Geräts zu säubern.

7. Platzieren Sie das Radio nicht auf einem instabilen Wagen, Gestell, Halterung oder Tisch. Das Radio konnte herunterfallen und ernste Verletzungen verursachen oder schweren Schadennehmen.

8. Belüftung: Dieses Radio sollte so platziert werden, dass seine Position die ordnungsgemäße Belüftung des Geräts nicht beeinträchtigt. Zum Beispiel sollte das Radio nicht auf einem Bett, Sofa, Teppich oder einem anderen weichen Untergrund betrieben werden, der die Lüftungsöffnungen blockieren können. Es sollte nicht in einem Einbauschrank untergebracht werden, welche den Luftstrom durch die Öffnungen vermindert.

9. Stromversorgung: Das Radio sollte nur mit der Art von Stromversorgung betrieben werden, die auf dem Aufkleber ausgewiesen ist. Sollten Sie sich über die Art der Stromversorgung in Ihr Hemn Haus nicht sicher sein, befragen Sie ihren Fachhändler oder den lokalen Energieversorger.
10. Stromkabel: Die Stromkabel sollenn so verlegt werden, dass man nicht über sie stolpern kann, sie nicht abgeklemmt werden oder Gegenstände auf ihren liegen. Beachten Sie besonders Kabel an Steckern, Anschlussdosen und dem Punkt, an dem Sie aus dem Gerät kommt. Stecken Sie das Stromkabel aus, indem sie am Steckerziehen und nicht am Kabel. Verwenden Sie das Gerät ausschließlich unter Verwendung der ausgewiesenen Stromquelle. Sollten Sie sich über die Art der Stromversorgung in Ihr hem Haus nicht sicher sein, befragen Sie ihren Fachhändler oder den lokalen Energieversorger.
    11.itte überbeanspruchen sie keine Steckdosen oder Verlangerungskabel. Dies kann zu Brandgefahr oder Kurzschlüssen führen. Führten Sie niemals Gegenstände jeglicher Art in das Radio durch die Öffnungen ein. Die Gegenstände konnten Hochspannungspunkte berühren oder einen Kurzschluss herbeiführen. Dies konnte einen Brand oder elektrischen Schock verursachen.

D

1. Sollten Sie das Gerät über einen längeren Zeitraum nicht verwenden, behmen Sie esitte von der Steckdose. Dies verhindert Schaden durch Überspannung (etwa bei Blitzschlag).
2. Sollten Sie das Gerät über einen längeren Zeitraum nicht verwenden, entnehmen Sieitte die Batterien. Die Batterien konnen auslaufen und Schaden an Ihr rem Radio verursachen.
3. Versuchen Sie nicht, das Radio selbst zu reparieren. Durch das Entfernen der Abdeckung können sie hohen Spannungen ausgesetzt sein und macht die Garantie ungültig. Überlassen Sie jegliche Überprüfung autorisiertem Fachpersonal.
4. Eindringen von Gegenständen und Flüssigkeiten: Führten Siemials Gegenstände durch die Öffnungen in das Radio ein, da sie gefährliche Spannungspunkte berühren und einen Kurzschluss verursichen können, was zu Brand und elektrischem Schock führen kann. Versprühen Sie niemals Flüssigkeiten jeglicher Art auf das Produkt.
5. Das Gerät sollte von qualifiziertem Fachpersonal überprüft werden, wenn:

A. Das Stromkabel oder der Stecker beschädigt wurde.
B. Gegenstände auf das Gerät fielen oder Flüssigkeiten in das Radio versprüht wurden.
C. Das Radio Regen oder Wasser ausgesetzt war.
D. Das Radio nicht ordnungsgemäß zu Funktionieren scheint oder eine Veränderung der Leistung aufweist.
E. Das Radio fallen gelassen wurde oder das Gehäuse beschädigt wurde.

Bedienelemente

① Ein-/Ausschalter und Einschlassfunktionstaste
(2) BAND-Taste
(3) NAP TIMER-Taste:
④ Senderspeicher
(5) Suchtasten / Schlummertaste
(6) Uhrzeiteinstellungstaste / Anzeigetaste
⑦ Alarmtaste 2
⑧ Alarmtaste 1
⑨ LCD-Display
Lautstärkeregler
⑪ Kopfhörerausgang
12 AUX-Eingang
(13) Einstellungsknopf für die Hintergrundbeleuchting
14 Logo und technische Daten
15 UKW-Antenne
16 Netzanschluss

LCD-Display

A Frequenzband und Tageszeitanzeige (AM/PM)
(8) Stunden und Minuten
Sekunden
Alarmanzeige
E Automatische Abschaltung
Countdown-Timer
(6) Wochentag
Uhrzeiteinstellung

D

Bedienung

Uhrzeit und Datum einstellen

Bevor Sie den Alarm einstellen konnen, muss die Uhrzeit eingestellt werden.

1. Halten Sie die TIME SET-Taste für mehr als 2 Sekunden gedrückt und im Display erscheint _SET . Daraufhin fangen die vier Ziffern an zu blinken.
2. Betätigen Sie die Suchtasten zum Einstellen des Jahres.

3. Betätigen Sie die TIME SET-Taste und gehen Sie auf die gleiche Weise mit dem Datum vor.

4. halten Sie die Suchtasten für einen Schnelldurchlauf gedrückt.

5. Betätigten Sie die TIME SET-Taste und benutzen Sie die Suchtasten zum Einstellen der Stundenuhrzeit. Gehen Sie auf die gleiche Weise mit der Minutenzeit vor (TIME SET-Taste gefolggt von Suchtasten). Der Wochentag wird automatisch eingestellt.

6. Nach dem Einstellen der Minutenzeit, betätigten Sieitte die TIME SET-Taste, um die Einstellung zu übernehmen.

7. Wenn Sie während des Vorgangs für 30 Sekunden keine Taste betätigten, wird der Einstellungsvorgang abgebrochen.

8. Sobald die Einstellung von Ihnen bestätigt wurde, bleibt die Einstellung unverändert, selbst wenn für mehr als 30 Sekunden keine Taste betätigwt wurde. Sie müssen die TIME SET-Taste betätigten, um die Einstellungen zu übernehmen. In der zweiten Ziffer wird 0 angezeigt, wenn Sie die TIME SET-Taste betätigten.

Radiobetrieb

Benutzen Sie den Ein-/Ausschalter zum Einsatzen des Radios.

Wahlen Sie einen Sender

Senderauswahl

1. Benutzen Sie die Suchtasten zur Auswahr der gewünschten Sendefrequenz.
2. Automatische Suche – halten Sie die Suchtasten für mehr als eine halbe Sekunde gedrückt und das Radioucht automatisch nach dem{nachsten Sender.

Senderspeicher

1. Suchen Sie nach dem gewünschten Sender, den Sie speichern wollen.
2. Wahlen Sie eines Senderspeichertaste (1-5) und halten Sie sie für mehr als 2 Sekunden gedrückt, bis Sie einen Signalton horen. Der Sender wurde dann unter der Taste abgespeichert.

Hinweis:

Wenn Sie einen neuen Sender speicher, werden vorher unter den jeweiligen Taste gespeicherte Sender automatisch überschreiben.

Abruf gespeicherter Sender

Um einen gespeicherten Sender aufzurufen, betätigten Sie einfach die BAND-Taste zur Auswahr des Frequenzbands und betätigten Sie die gewünschte Senderspeichertaste (1-5).

D

Lautstärke

Benutzen Sie den Lautstärkeregler, um die gewünschte Lautstärke einzustellen.

Weckerfunktion

Der Alarm kann im eingeschalteten und im ausgeschalteten Zustand eingestellt werden.

Die Weckeruhr verfügt über zwei unabhängig voneinander einstellbare Weckzeiten.

Es stehen zwei verschiedene Weickarten zur Verfügung: Summer und Radio.

1. Wahlen Sie die gewünschte Weckzeit, indem Sie die ALARM 1- bzw. die ALARM 2-Taste betätigten. Im Display erscheint das entsprechende Alarmsymbol: Ⓞ oder Ⓛ.
2. Bevor in der Anzeige wieder die Uhrzeit entscheid, halten Sie die TIME SET-Taste für 2 Sekunden gedrückt, bis Sie einen Signalton horen. Im Display blinken die Stundenziffern. Benutzen Sie die Suchtasten zum Einstellen der Stunden.
3. Betätigten Sie die TIME SET-Taste und die Minutenziffern blinking im Display auf. Benutzen Sie die Suchtasten zum Einstellen der Minuten.

4. Betätigten Sie die TIME SET-Taste und benutzen Sie die Suchtasten zur Auswahr der Alarmart: tätig, wochentags (Montag bis Freitag), Wochenende (Samstag und Freitag) oder einmal.

5. Betätigten Sie die TIME SET-Taste zum Einstellen der Alarmzeit und benutzen Sie die Suchtasten zur Auswahl des Alarmtons.

Es stehen zwei verschiedene Wecktöne zur Verfügung:

Radioalarm und Summeralarm

a. Wenn Sie den Summeralarm wahlen, können Sie jetzt die TIME SET-Taste betätigten, um die Einstellung zu übernehmen.
b. Wenn Sie den Radioalarm wahlen, betätigten Sie die TIME SET-Taste und wahren Sie das Frequenzband und die gewünschte Sendefrequencyz. Betätigten Sie die TIME SET-Taste, um die Einstellung zu übernehmen.
c. Die Einstellung wird automatisch übernommen, wenn für mehr als 30 Sekunden keine Taste betätigten wird. Wenn Sie den Radiosender für den Alarm wahren, muss allerdings immer die TIME SET-Taste oder der Ein-/Ausschalter betätigst werden, um die Einstellungen zu übernehmen.

1. Nach dem Einstellen des Alarms, erscheint der Alarmstatus für 6 Sekunden im Display, bevor wieder die Uhrzeitanzeige erscheint.

2. HWS(Benutzerfreundliches Wecksystem): Im Summermodus wird die Lautstärke innerhalb einer Minute fortlaufend erhöht, bevor der Alarm für 1 Minute ausgeschaltet wird.

Dieser Vorgang wird dann für ein Stunde ständig wiederholt.

D

Alarm deaktivieren

Betätigten Sie die ALARM 1- bzw. die ALARM 2-Taste für 2 Sekunden, bis Sie einen Signatton horen. Das Alarmsymbol wird angezeigt. Der entsprechende Alarm ist damit ausgestellt. Betätigten Sie die ALARM 1- bzw. die ALARM 2-Taste für 2 Sekunden, bis Sie einen Signatton horen, um den jeweiligen Alarm wieder zu aktivieren.

Stoppen des Alarmsignals

Um den Alarm zu stoppen, betätigten Sieitte den Ein-/Ausschalter.

Schlummerfunktion

Wenn Sie den Alarm vorübergehend unterbrechen wollen, betätigten Sieitte die Schlummertaste. Der Alarm stoppt und fahrht nach einem 5-Minuten-Interval fort. Der Alarm bleibt für eine Stunde aktiviert und kann in diesen Zeitraum beliebig oft unterbrochen werden.

Countdown-Timer

Mit der NAP-Taste konnen Sie einen Kurzalarm nach 10-120 Minuten aktivieren (einstellbar in 10-Minunter-Schritten).

Der Countdown beginnt an dem Punkt, an dem Sie die Taste loslassen. „NAP“ erscheint in der Anzeige. Der Alarm wird nach der eingestellt den Zeit ausgelöst.

Zum Ausschalten der Countdown-Funktion vor Ablauf der Zeit, benutzen Sie einfach die NAP-Taste zum Verändern der eingestillten Zeit auf OFF. NAP erscheint dann nicht mehr im Display.

Einschaffunktion - Selfstausschaltung

Durch mehrfache Betätigung des Ein-/Ausschalters konnen Sie die Einschlaffunktion aktivieren. Sie konnen damit eine automatische Ausschaltzeit von 15, 30, 60, 90 oder 120 Minuten einstellen. Die Funktion wird aktivieren, wenn Sie den Ein-/Ausschalter loslassen. Die Minutenzeit erscheint dann in der Anzeige. Nach der eingestillten Zeit schaltet das Radio automatisch aus. Wenn Sie das Radio vorzeitig ausschalten wollen, betätigten Sie einfach den Ein-/Ausschalter erneut. Das Einschlafsymbol verschwindet dann vom Display.

Kalenderanzeige

Betätigten Sie die TIME SET/DISPLAY-Taste zur Anzeige des Jahres und betätigten Sie sie erneut zur Anzeige des Datum. Nach 3 Sekunden gehen die Anzeige wieder zur Uhrzeitanzeige darüber.

D

24/12-Stundenformat, MW/UKW-Frequenzstufen

1. Halten Sie die BAND-Taste für 6 Sekunden gedrückt, bis Sie einen Signalton horen und im Display das Zeitformat aufblinkt. Benutzen Sie die Suchtasten zur Auswahl des 24-Stunden- oder 12-Stundenformats.

2. Nachdem Sie das Stundenformat eingestellt haben und die Frequenzstufeneinstellung nicht verändern sollen, betätigten Sie einfach die BAND-Taste zweimal (Sie hörren damit jeder Mal einen Signalton). Danach Goes the Anzeige wieder zur normalen Uhrzeitanzeige über. Wenn Sie die Frequenzstufeneinstellung verändern sollen, gehen Sieitte wie folg vor:

3. Betätigen Sie die BAND-Taste erneut und Sie horen einen Signalton und die UKW-Frequenzstufe blinkt in der Anzeige auf. Wenn Sie die UKW-Frequenzstufeneinstellung verändern wollen, benutzen Sieitte die Suchtasten zur Auswahr.

a. Wenn das Radio in den USA gekauft wurde, stehen die Einstellungsstufen 100KHz und 200KHz zur Verfügung.
b. Wenn das Radio in Europa gekauft wurde, stehen die Einstellungsstufen 50KHz und 100KHz zur Verfügung.: Wenn Sie die Frequenzstufeneinstellung nicht verändern wollen, betätigten Sie die Suchtastenitte nicht.

1. Betätigen Sie die BAND-Taste erneut und Sie horen einen Signalton und die MW-Frequenzstufe blinkt in der Anzeige auf. Benutzen Sie die Suchtasten zur Auswahl von 9KHz oder 10KHz.

2. Benutzen Sie die 10KHz-Einstellung für Europa.

3. Benutzen Sie die 9KHz-Einstellung für die USA.

4. Betätigten Sie die BAND-Taste, um die Einstellung zu übernehmen.

AUX-Eingang

Schreiben Sie ein externes Audiogerät, wie z. B. einen CD-Player, an den AUX IN-Eingang (an der Seite des Geräts). Schalten Sie dann Ihr externes Audiogerät ein und betätigten Sie die BAND-Taste bis in der Anzeige „AU“ angezeigt wird. Das Gerät gibt das Signal des externen Audiogeräts verstärkt über die Lautsprecher aus.

Kopfhörer

Dieses Radio verfügt über einen Kopfhörerausgang zum Anschluss von Kopfhörern. Wenn die Kopfhörer angeschlossen sind, wird die Tonausgabe über die Lautsprecher automatisch unterbunden.

Einstellung der Hintergrundbeleuchting

Drehen Sie den Einstellungsknopf für die Hintergrundbeleuchting zum Einstellen der Hintergrundbeleuchting.

Stromversorgung

Das Gerät verfügt über eine Reservebatterie, die bis zu 10 Minuten anhalt. Dies bedeutet: Wenn der Strom unterbrochen wird, gehen sämtliche Einstellungen erst nach 10 Minuten verloren.

D

Technische Daten

Stromversorgung:

120 Volt/60 Hz (US-Version);

230 Volt/50 Hz (Europa-Version)/

NETZTEIL DC OUT 6V/0,5A

Frequenzbereich:

UKW 87,5 - 108,0 MHz

MW 520 - 1710 kHz (US-Version);

MW 522 – 1629 kHz (Europa-Version)

Sollten sind irgendwann das Gerät nicht mehr benutzen, achten Sie bei der EntsorgungIBE auf folgenden: Altgerate sollenn nicht zusammen mit dem Hausmull entsorgt werden. Geben Sie das Gerät zum Recycling, soweit das maybe ist. Wenden Sie sichitte an ihre lokalen Behörden oder ihren Handler fur mehr Informationen zur Entsorgung these Geräts. (WEEE-Richtlinie - Waste Electrical and Electronic Equipment Directive).
