BEDIENUNGSANLEITUNG PR-D8 SANGEAN

Display Achtergrundlicht

Technische Informatie

Stroombron:

Ac Stroomadapter:

DC 9V 0.7A, positieve middenpool, diameter van middenpunt 2.2

Batterij:

4 x UM-2(C maat, LR14), Alkaline of Ni-MH oplaadbare batterij

Frequentie Bereik:

FM Band: 87.5~108MHz

AM Band:

Elektronische kenmerken:

Luidspreker: 40x115mm 8 ohm 3W volledig bereik

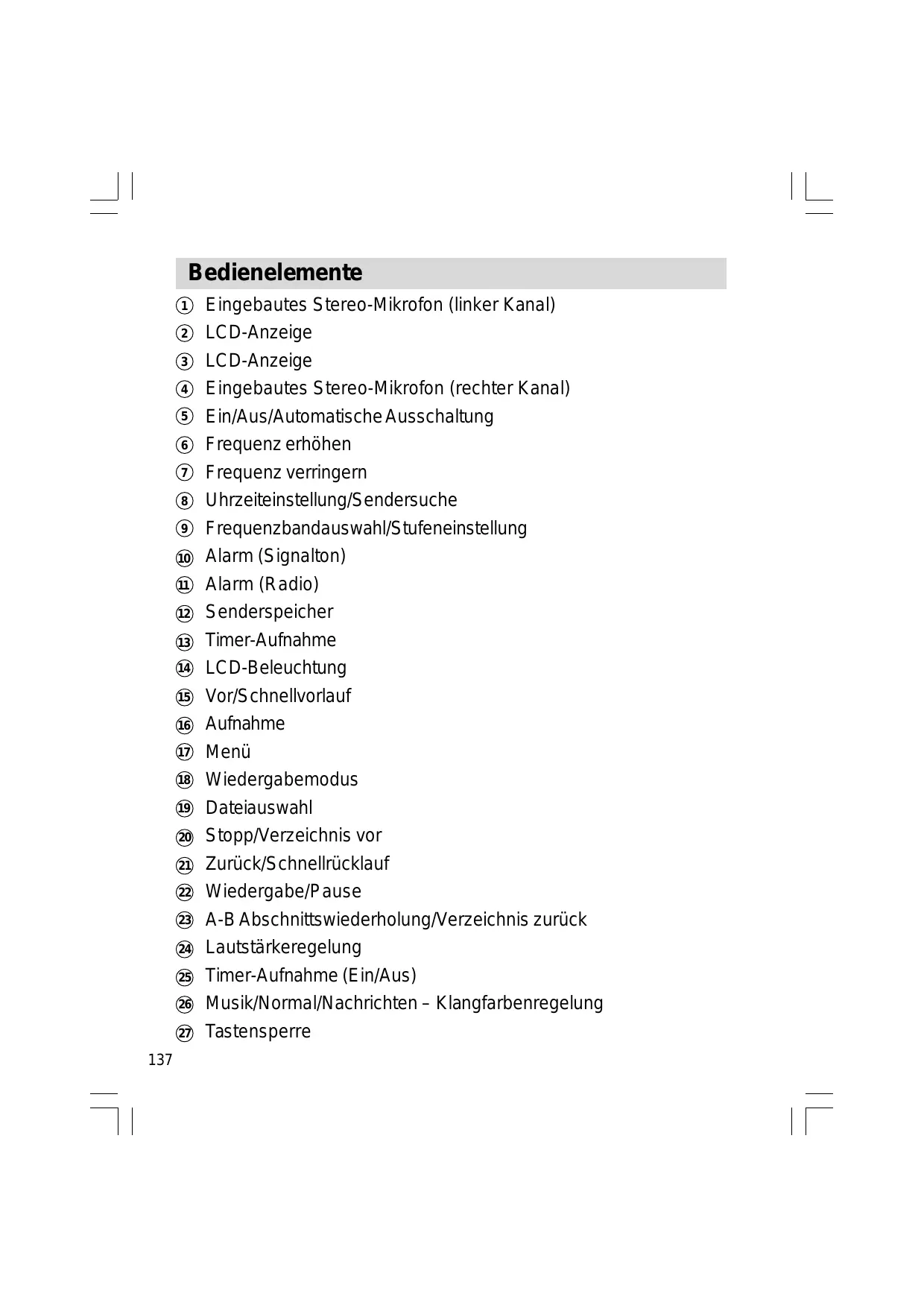

(1) Eingebautes Stereo-Mikrofon (linker Kanal)
② LCD-Anzeige
③ LCD-Anzeige
(4) Eingebautes Stereo-Mikrofon (rechter Kanal)
⑤ Ein/Aus/Automatische Ausschaltung
(6) Frequenz erhöhen
⑦ Frequenz verringern
Uhrzeitinstellung/Sendersuche
(9) Frequenzbandauswahl/Stufeneinstellung
10 Alarm (Signalton)
1 Alarm (Radio)
12 Senderspeicher
13 Timer-Aufnahme
14 LCD-Beleuchtung
Vor/Schnellvorlauf
16 Aufnahme
17 Menu
Wiedergabemodus
19 Dateiauswahl
20 Stopp/Verzeichnis vor
(21) Zurück/Schnellrücklauf
Wiedergabe/Pause
23 A-B Abschnittswiederholung/Verzeichnis darüber
24 Lautstärkeregelung
②5 Timer-Aufnahme (Ein/Aus)
26 Musik/Normal/Nachrichten - Klangfarbenregelung
Tastensperre

28 StutzfuB
29 Teleskopantenne
③ Batteriefach
31 SD-Kartenslot
③ Kopfhörerausgang
③ Line-Ausgang
③ 4 Aux-Eingang
③ 5 Stromversorgungsanschluss
③ 6 Schalter für Alkalische Batterien/Akkus (NiMH/NiCad)
③7 Resettaste
38 Zum Öffnen des Batteriefachs hier drucken

LCD-Display für Radio und Uhrzeit

A Stereo
(8) Frequenz
Schlaf- und Schlummerstatus
D AM/PM (Vor- und Nachmittags)
E Timer-Aufnahme (Ein/Aus)
Timer-Aufnahme (Ein/Aus)
Uhrzeit
Alarm (Signalton)
① Alarm (Radio)
Uhrzeiteinstellung
Frenzeinheit
Batteriestandsanzeige
M Senderspeicher
Tastensperre
UKW/MW (FM/AM/MW)

D

LCD-Symbole für die MP3-Wiedergabe

Status	□	Wiedergabe
	II	Pause
	■	Stopp
	■	Schnellvorlauf
	■	Schnellrücklauf
	■	Record
Dateifformat	Date	MP3-Datei
	Date	WMA-Datei
	Date	Datumname
	Date	Verzeichnisname
Wiedergabemodus	CT	Einzelwiederholung
	CF	Verzeichniswiederholung
	CA	Alle wiederholen
	X4	Zufallswiedergabe
	A-F	A-B Abschnittswiederholung
	O	Laufwerksname oder Disc-Seriennummer
	O	Verzeichnis(Dateiauswahl)
	■	Datum(Dateiauswahl)

Batteriebetrieb mit alkalischen Batterien

1. Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie es in Richtung OPEN aufschieben.
2. Legen Sie 4 alkalische Batterien des Typs UM-2 (Größe C) ein. Vergewissern Sie sich, dass alle Batterien entsprechend den Polaritätsangaben im Batteriefach eingelegt werden.
3. Schieben Sie den Batterieschalter auf Alkaline und schließen Sie das Batteriefach wieder.

Wichtig:

Bei der Benutzung von alkalischen Batterien muss der Batterienschalter in die Alkaline-Position gebracht werden. Anderfalls kann es dazu kommt, dass die Batterien oder das Radio stark beschädigt werden.

1. Schwache Batterien können dadurch erkannt werden, dass der Ton "stottert". Wenn dies der Fall ist, wechseln Sie die Batterienitte aus.
2. Wenn das Radio für längerere Zeit nicht benutzt wird, wird empfohlen die Batterien aus dem Radio zunehmen. Für eine längerere Benutzung wird empfohlen den mitgelieferten Netzadapter oder wiederaufladbare Batterien zu benutzen.

D

Batteriebetrieb mit wiederaufladbaren Batterien

1. Öffnen Sie das Batteriefach auf der Rückseite des Geräts, indem Sie es in Richtung OPEN aufschieben.
2. Legen Sie 4 Akkus des Typs UM-2 (Größe C) ein. Vergewissern Sie sich, dass alle Batterien entsprechend den Polaritätsangaben im Batteriefach eingelegt werden. Das Radio ist für die Benutzung mit Nickel-Metallhybrid-Akkus (NiMH) vorgesehen.
3. Schieben Sie den Batterieschalter auf NiMH/NiCad und schreiben Sie das Batteriefach wieder.
4. Verbinden Sie den mitgelieferten Netzadapter mit dem Stromversorgungseingang auf der linken Seite des Radios und stecken Sie den Netzadapter dann in eine 13A-Steckdose.
5. Die Ring-LED des Stromversorgungseingangs fängt dann an zu blinken und zeigt damit an, dass die Akkus aufgeladen werden. Wenn die Ring-LED aufhört zu blinken, bedeutet dies, dass die Akkus vollständig aufgeladen sind. (Die ungebähre Ladedauer beträgt 8 Stunden.)

Wichtig:

Bei der Benutzung von wiederaufladbaren Batterien muss der Batterieschalter in die NiMH/NiCad-Position gebracht werden. Das Radio muss ausgeschelt sein, um die Akkus aufladen zu konnen. Andernfalls werden die Akkus nicht vollständig aufgeladen.

1. Schwache Batterien können dadurch erkannt werden, dass der Ton "stottert". Wenn dies der Fall ist, laden Sie die Akkusitte auf. Wenn die Batteriespannung unter ein bestimtes Niveau sinkt, fängt die Batteriestandsanzeige in der LCD-Anzeige an zublinken.
2. Wenn das Radio für längerere Zeit nicht benutzt wird, wird empfohlen die Batterien aus dem Radio zunehmen. Für eine längerere Benutzung wird empfohlen den mitgelieferten Netzadapter oder wiederaufladbare Batterien zu benutzen.

Betrieb mit dem mitgelieferten Netzadapter

Der mitgelieferte Netzadapter verfügbar über 9 Volt Gleichstrom bei 700 mA und positivem Mittelkontakt.

1. Verbinden Sie das Netzadapterkabel mit dem

Stromversorgungseingang an der linken Seite des Radios.

1. Stecken Sie dann den Netzadapter in eine Standardsteckdose mit einer Belastbarkeit von 13 A.

Wenn der Netzadapter mit dem Radio und einer Steckdose verbunden ist, wird die Stromversorgung über die Batterien automatisch ausgeschaltet.

Der Netzadapter sollte aus der Steckdose Herausgezogen werden, wenn das Radio nicht benutzt wird.

Einstellen der Uhrzeit

1. Die Uhrzeit kann eingestellt werden, wenn die Radiofungtion an oder aus ist.
2. Im Display wird “- : - - ” angezeigt, wenn Batterien eingelegt wurden oder das Radio an einer Steckdose angeschlossen ist.
3. Halten Sie die TIME SET-Taste solange gedrückt, bis im Display das Uhrzeiteinstellungssymbol und die Jahresziffern anfangen zu blinken und ein Signalton zu horen ist.
4. Benutzen Sie die Frequenztasten zum Einstellen des Jahres.
5. Gehen Sie zur Einstellung des Monats, Datum, Stunde und Minute auf die gleiche Weise vor.
6. Die LCD-Anzeige hört auf zu blinken und zeigt die aktuelle Uhrzeit an, wenn der Einstellungsvorgang abgeschlossen ist.

D

Benutzung der Radiofungkton

Ihr Radio ist mit drei verschiedene Wegen zur Sendersuche versehen: automatische Sendersuche, manuelle Sueche und Senderspeicher.

Automatische Sendersuche

1. Betätigen Sie den Ein/Aus-Schalter zum Einsatzen des Radios.
2. Wahlen das gewünschte Frequenzband durch wiederholte Betätigung der Frequenzbandtaste. Um einen bestmöglichen Empfang von Radiosendern zu ermöglichen,ziehen Sie die Teleskopantenneitte vollständig hereaus undrichten Sie sie aus. Für einen besseren MW-Empfang,richten Sieitte das gesamte Radio entsprechend aus.
3. Betätigen Sie die SCAN-Taste (durch Gedrückhalten der SCAN-Taste für mehr als 2 Sekunden wird die Zeiteinstellung aktiviert) und das Radio fängt an nach einem Sender zuuchen. Wenn ein Sender mit ausreichend gutem Signal gefunden wird, stoppt das Radio dieSuche automatisch. Betätigen Sie die SCAN-Taste erneut, um den gefundenen Sender zu benutzen.

Das Radio führt mit der Sendersuche fort, falls Sie die SCAN-Taste nicht erneut betätigten.

1. Drehen Sie den Lautstärkeregler, um die Lautstärke auf ein für Sie angemessenes Maß zu stellen.
2. Benutzen Sie den Ein/Aus-Schalter zum Ausschalten des Radios. Im Display wird AUS angezeigt.

Manuelle Sendersuche

1. Betätigen Sie den Ein/Aus-Schalter zum Einsatzen des Radios.
2. Wahlen das gewünschte Frequenzband durch wiederholte Betätigung der Frequenzbandtaste. Richten Sie die Antenne Gerät entsprechend den oben beschriebenen Anweisungen aus.
3. Betätigen Sie die die Sendersuchtasten zum Verändern der Frequenz in folgenden Schritten: UKW: 50 oder 100kHz MW: 9 oder 10kHz
4. Halten Sie eine der Frequenztasten gedrückt, bis die Frequenzanzeige sich schnell verändert und halten Sie die Taste dann los. Ihr Radioucht im eingestillten Frequenzband und stoppt die Suche automatisch, wenn ein Sender mit ausreichender Sendestärke gefunden wird.
5. Drehen Sie den Lautstärkeregler, um die Lautstärke auf ein für Sie angemessenes Maß zu stellen.
6. Benutzen Sie den Ein/Aus-Schalter zum Ausschalten des Radios. In der Anzeige wird AUS angezeigt.

Speichern von Sendern

Für jeder Frequenzband stehen 5 Speicherplätze zur Verfugung.

1. Betätigen Sie den Ein/Aus-Schalter zum Einsatzen des Radios.
2. Suchen Sie nach dem gewünschten Sender mithilfe der beiden weiteriberen beschriebenen Methoden.
3. Halten Sie die gewünschte Sendertaste gedrückt bis Sie einen Signalton horen. Die Speicherplatznummer erscheint in der Anzeige und der Sender wird unter der gewählten Sendertaste gespeichert.
4. Wiederholen Sie den Vorgang für die verbleibenen Sendertasten.
5. Wenn Sie eine Speichertaste neu konfigurieren, wird der vorher gespeicherte Sender überschreiben.

D

Aufrufen von gespeicherten Sendern

1. Betätigen Sie den Ein/Aus-Schalter zum Einsatzen des Radios.
2. Wahlen Sie das gewünschte Frequenzband.
3. Betätigen Sie die gewünschte Sendertaste und Speicherplatznummer und Senderfrequenz erschinen im Display.

Alarmzeiteinstellung

Wenn der Radioalarm eingestellt ist, Goes das Radio mit dem eingestellen Sender zur eingestellen Alarmzeit an. Der Radioalarm goes for a Stunde weiter, solange er nicht durch Betätigung des Ein/Aus-Schalters abgebrochen wird. Betätigten Sie den Ein/Aus-Schalter während der Alarm an ist, um ihn für die{nachsten 24 Stunden zu deaktivieren.

Der Weckalarm mit Radiomusik Goes nur an, wenn kein der Alarmzeit auch ein Radiosender eingestellt wird.

a. Einstellen der Radioalarmzeit

1. Die Radioalarmzeit kann entweder eingestellt werden, wenn die Radiofungtion an oder aus ist.
2. Betätigen Sie die Radioalarmtaste und das Radioalarmsymbol wird angezeigt.
3. Halten Sie die Taste für mehr als 2 Sekunden gedrückt, bis Sie einen Signatlon horen.
4. Benutzen Sie die Frequenztasten zum Einstellen der Stundenzahl. Betätigten Sie danach die Taste erneut zur Bestätigung der Stundenzahl.
5. Stellen Sie die Minutenzahl auf die gleiche Weise ein wie die Stundenzahl. Betätigten Sie die Taste 0 > , um die Alarmzeiteinstellung abzuschreiben.
6. Wahrend des Einstellens des Alarms blinkt zusammen die zuletzt eingestellte Radiofrequenz. Benutzen Sie die Frequenztaste zur Auswahl des gewünschten Wecksenders oder betätigten Sie einfach eine der Sendertasten.
7. Betätigten Sie die Taste 0 > 0 , um die Radioalarmzeiteinstellung abzuschreiben.
8. Halten Sie die Taste für 2 Sekunden gedrückt, um den Radioalarm zu deaktivieren. Das Radioalarmsymbol verschwindet daraufufhin von der Anzeige und Sie horen einen Signalion.

Hinweis:

Wenn kein Sender für den Radioalarm eingestellt wird, wird der zuletzt für den Alarm benutzte Radiosender benutzt.

D

Einstellen des HWS-Alarms (Benutzerfreundliches Wecksystem)

Ein Signatlon wird bei Einschalten des HWS-Alarms aktiviert. Die Lautstärke des Signatrons wird alle 15 Sekunden erhöht. Nach einer Minute wird der Alarm für eine Minute deaktiviert, bevor der Vorgang wiederholt wird. Der HWS-Alarm goes für eine Stunde weiter, solange er nicht durch Betätigung des Ein/Aus-Schalters abgebrochen wird. Betätigten Sie den Ein/Aus-Schalter während der Alarm an ist, um ihn für die{nachsten 24 Stunden zu deaktivieren.

1. Der HWS-Alarm kann entweder eingestellt werden, wenn die Radiofungtion an oder aus ist.
2. Betätigen Sie die HWS-Alarmtaste und das entsprechende Alarmsymbol wird angezeigt.
3. Halten Sie die Taste für mehr als 2 Sekunden gedrückt und die Stundenziffern fangen in der Anzeige an zu blinken.
4. Benutzen Sie die Frequenztasten zur Auswahr der gewünschten Alarmstunde und betätigten Sie die Taste erneut. Daraufhin fangen die Minutenziffern an zu blinken.
5. Benutzen Sie die Frequenztasten zur Auswahr der gewünschten Alarmminute und betätigten Sie die Taste erneut, um den Einstellungsvorgang abzuschreiben. In der Anzeige erscheint, wenn Sie den Signaltonalarm eingestellt haben.
6. Halten Sie die Taste für mehr als 2 Sekunden gedrückt und Sie können einen Signatton horen, mit dem der Alarm ein- bzw. ausgeschaltet werden kann.

Schlummerfunktion

1. Wenn der Weckalarm an gehen, können jeder beliebige Taste außer des Ein/Aus-Schalters benutzen, um die Schlummerfungtion zu aktivieren. Der Radio- bzw. der HWS-Alarm wird dann für 5 Minuten deaktiviert.
2. Zur gleichen Zeit blinkt in der Anzeige das Schlummersymbol z^Z und das Alarmsymbol. Sie können die Schlummerfungtion, während der 60 Minuten, in denen der Alarm aktiv ist, beliebig oft wiederholen.

Automatische Abschaltung

Die Schlaffunktion schaltet das Radio automatisch nach Ablauf der eingestellen Wartezeit ab.

1. Halten Sie den Ein-/Ausschalter für mehr als 2 Sekunden gedrückt. Sie werden einen Signatton horen und im Display werden die verfügbaren Abschaltzeiten nacheinander angezeigt (60-45-30-15-120-90-60). Lassen Sie den Ein-/Ausschalter, wenn die gewünschte Zeiteinstellung im Display erscheint. Das Symbol entscheidt im Display angezeigt und das Radio beginnnt mit der Wiedergabe des zuletzt benutzten Senders.
2. Betätigen Sie den Ein/Aus-Schalter, um die Schlaffunktion vorzeitig abzubrechen. Das Symbol verschwindet und das Radio wird ausgeschaltet.

D

Hintergrundbeleuchtung

Betätigten Sie eine beliebige Taste und die Hintergrundbeleuchting der LCD-Anzeige besteht für ca. 7 Sekunden an. Wahrend der Sendersuche und bei aktiviertem Alarm wird die Hintergrundbeleuchting ebenfalls automatisch aktiviert. Zusätzlich können Sie die LCD-Helligkeit mithilfe der Taste auf drei verschiedene Stufen einstellen.

12/24-Stunden-Anzeigeformat

Halten Sie die Frequenzbandtaste im ausgeschalteten Zustand für ca. 5 Sekunden gedrückt und in der Anzeige erscheint „12Std". Halten Sie dann die Frequenztasten für weitere 5 Sekunden gedrückt und die Anzeige „12Std" fängt an zu blinken. Benutzen Sie die Frequenztasten zur Auswahr des 24-Stundenformats und betätigten Sie die Frequenzbandtaste erneut, um den Einstellungsvorgang abzuschreiben.

Frequenzstufen

Die Frenzstufen sind u. U. in anderen Ländern anders als in dem Land, in dem Sie these Radio erworben haben. Wenn Sie das Radio in Europa gekauft haben und planen es in Nord- oder Südamerika zu benutzen, kann es sein, dass Sie für eine weitere Benutzung die Frenzeinstufung neu einstellen müssen. Nach dem Einstellen des 12/24-Stundenformats erscheint in der Anzeige „UKW“ und 50kHz (die eingestellte Frenzstufe) fängt an zu blinken. Danach konnen Sie einen Signalton horen. Mithilfe der Frenzlasten konnen Sie die Frenzstufen auf 100kHz stellen. Beätigen Sie danach die Frenzbandtaste erneut, um die UKW-Frenzstufeneinstellung zu speichern. In der Anzeige erscheint „MW“ und 9kHz blinkt in der Anzeige. Benutzen Sie die Frenzlasten, um die Einstellung auf 10kHz zu stellen. Betätigten Sie einfach die Frenzbandtaste erneut und die Einstellung ist abgeschlossen.

Kopfhörerausgang

Auf der linken Seite des Geräts steht ein 3,5-mm-Kopfhörerausgang zur Verfügung, mit dem Sie das Audiosignal über Kopfhörer ausgegeben können. Wenn Sie die Kopfhörer an das Gerät anschließen wird die Audioausgabe über die internen Laufsprecher automatisch ausgeschaltet.

D

Bedienung des Radios – Aux-Eingang

1. Sie können ein externes Stereo- oder Mono-Audiogerät (z. B. CD-Player oder MP3-Player) an den Aux-Eingang anschließen.
2. Betätigen Sie die Frequenzbandtaste zur Auswahl des Aux-Eingangs. Im Display wird AUX angezeigt.
3. Stellen Sie die Lautstärke auf ein angenehmes Maß.

Bedienung des Radios – Line-Ausgang

Dieses Gerät kann als externer Tuner für eine andere Stereoanlage oder für Radioaufnahmen benutzt werden, indem Sie den Line-Out-Ausgang benutzen.

Tastensperre

Die Tastensperre dient dazu unbeabsichtigte Tastenbetätigungen zuverhindern. Stellen Sie die Tastensperre an der Seite des Radios in die „On“-Position . Das Schloß-Symbolerscheint dann in derAnzeige. Der Ein/Aus-Schalter und alle anderen Taste sind damitdeaktiviert. Dadurch wird verhindert, dass die Tasten versehentlichbetätigt werden, wenn Sie das Radio in einer Taschetransportieren. Um die Tastensperre wieder aufzuheiten,buchiben Sie den Schalter einfach zurück in die „Off“-Position unddas Schloß-Symbol verschwindet von der Anzeige.

Tonausgleich

Der Tonausgleichsschalter dient dazu den Ton dem Programm, das Sie gerade horen, anzupassen. Schalten Sie in die Music-Position, wenn Sie Musikprogramme horen und schalten Sie den Schalter in die News-Position, wenn Sie Sprachaufnahmen wiedergeben.

D

Timer-Aufnahme

Der PR-08 ist in der Lage Audioprogramme auf einer SD-Karte im MP3-Format zeitgesteuert zu speichern.

1. Betätigen Sie den Ein/Aus-Schalter zum Einsatzen des Radios.
2. Vergewissern Sie sich, dass die Uhrzeit richtig eingestellt ist, bevor Sie die Aufnahme starten.
3. Betätigten Sie die TIMER REC-Taste gedrückt und die jeweils zuvor eingestellte Aufnahmeeinstellung wird angezeigt.
4. Halten Sie die TIMER REC-Taste gedrückt, bis in der Anzeige „TIMER-AUFN. AN“ erscheint und die Stundenziffern anfangen zublinken.
5. Benutzen Sie die Frequenztasten zur Auswahr der gewünschten Aufnahmestunde und betätigten Sie die TIMER REC-Taste erneut. Gehen Sie zur Einstellung der Minuten auf die gleiche Weise vor.
6. Betätigten Sie die TIMER REC-Taste erneut, um die Einstellung der Aufnahmestartzeit abzuschreiben. In der Anzeige blinkt „TIMER AUFN. AUS".
7. Benutzen Sie die Frequenztasten, um einzustellen wann die Timer-Aufnahme gestopt wird. Betätigten Sie die TIMER REC-Taste erneut, um die Einstellung der Timer-Aufnahme abzuschreiben.

8. Schieben Sie den Aufnahmeschalter auf der rechten Seite des Radios unter dem Lautstärkeregler auf die ON-Position. In der Anzeige erscheint dann „TIMER AUFN.” und zeigt damit an, dass die Timer-Aufnahme eingestellt ist.

9. Benutzen Sie die Frequenzbandtaste zur Auswahr von MW, UKW, SD (Mikrofon) oder AUX. Benutzen Sie die Frequenztasten oder die Senderspeichertasten zur Auswahr des gewünschten Aufnahmesenders. Wenn Sie das Signal des AUX-Eingangs aufnehmen, vergewissem Sie sich, dass das angeschlossene Audiogerät (MP3-Player oder CD-Walkman) eingeschaltet ist. Wenn Sie das eingebaute Mikrofon zur Aufnahme benutzen wollen, benutzen Sie die Frequenzbandtaste zur Auswahr von „SD".

10. Betätigten Sie die TIMER REC-Taste erneut, um die Einstellung der Timer-Aufnahme abzuschreiben.

11. Die Aufnahme startet mit der eingestillten Startzeit und stoppt mit der eingestillten Stoppzeit.
12. Die Aufnahme wird in verschiedene Verzeichnissen auf Ihrer SD-Karte gespeichert. Wenn es sich um eine Radioaufnahme (UKW/MW) handelt, wird die Aufnahme im „Radio“-Verzeichnis abgelegt. Wenn es sich um eine Sprachaufnahme über das eingebaute Mikrofon handelt, wird die Aufnahme als VOC-Dateim „Microphone“-Verzeichnis abgelegt. Wenn es sich um eine Audioaufnahme über den AUX-Eingang handelt, wird die Aufnahme als AUX-Dateim „AUX IN“-Verzeichnis abgelegt.

D

Hinweis:

Wenn die Timer-Aufnahme eingeschaltet ist, schaltet das Gerät zum entsprechenden Radioprogramm bzw. startet die Aufnahme des Aux-Eingangssignals. Es wird deshalb empfohlen die Lautstärke auf ein Minimum zu stellen, bevor Sie die Aufnahmeeinstellung fertigstellen.

Hinweis:

Sie können die Aufnahmequalität einstellen, indem Sie die MENU-Taste betätigten und „Aufnahmeeinstellungen“ wahren (siehe Anweisungen unter).

Timer-Aufnahme abbrechen

Schieben Sie einfach ein Aufnahmeschalter in die OFF-Position, um die Timer-Aufnahme abzubrechen.

Wiedergabe von MP3- oder WMA-Dateien auf SD-Speicherkarten

Sie können Secure Digital-Speicherkarten (SD oder SDHC) zur Wiedergabe von MP3/WMA-Dateien auf dem PR-08 benutzen. Der PR-D8 kann ebenfalls für Aufnahmen im MP3-Format auf SD- und SDHC-Karten benutzt werden.

Der PR-D8 wurde mit einer breiten Palette von SD-Speicherkarten getestet. Es werden SD-Speicherkarten mit einer Kapazität von bis zu 2 GB und SDHC-Speicherkarten mit einer Kapazität von bis zu 32 GB Unterstützung. Da allerdings eine besonderss große Anzahl von Kartenvarianten auf dem Markt vorhanden ist, kann es nicht garantiert werden, dass alle Karten mit dem PR-D8 benutzt werden können. Um mit dem PR-D8 benutzt werden zu konnen, müssen die verwendeten Speicherkarten mit den Dateisystemen FAT oder FAT 32 formatiert sein.

Der SD-Kartenslot befindet sich an der linken Seite des Geräts. Stecken Sie ihre SD-Karte mit der beschriften Seite nach oben in das Radio, bis sie einrastet. Zum Herausnehmen der SD-Karte drücken Sie die Karte kurz in den Slot und Sie konnen sie herausziehen.

D

Wiedergabe von MP3/WMA-Dateien von SD-Medien

1. Nachdem Sie ihre SD-Speicherkarte eingelegt haben, betätigten Sie die den Ein/Aus-Schalter, um das Radio einzuschalten. Betätigten Sie dann die Frequenzbandtaste zur Auswahr des SD-Wiedergabemodus. In der Anzeige des MP3-Players wird „Einlesen...“ angezeigt. Danach erscheint die Anzahl der auf der SD-Speicherkarte vorhandenen Dateien und Verzeichnisse.
2. Betätigen Sie Wiedergabe/Pause-Taste zum Starten der Wiedergabe von der SD-Karte. In der Anzeige werden das ersten Verzeichnis und die ersten Tage als F01 und T001 angezeigt.
3. Betätigen Sie die PLAY/PAUSE-Taste, um die Wiedergabe vorübergehend anzuhalten. Zum Fortfahren der Wiedergabe betätigen Sieitte Wiedergabe/Pause-Taste erneut.
4. Zum Stoppen der Wiedergabe betätigten Sieitte die Stopp-Taste ■ .

Wenn Sie das Gerät in den Bereitschaftsmodus versetzen ohne darauf die Stopp-Taste zu betätigten, startet das Gerät die Wiedergabe der letzten Wiedergabedatei automatisch, wenn Sie das Gerät das{nachste Mal einschalten.

Dateiauswahl

1. Während der Wiedergabe von Dateien auf einer SD-Karte können Sie die Schnellvorlauf- und Schnellrücklaufasten benutzen, um zur gewünschten Datei zu springen. Die Dateinummer wird dann in der Anzeigeactualisiert. Wenn mehr als ein Verzeichnis vorhanden ist, werden zunachst alle Dateien im aktuellen Verzeichnis abgespielt, bevor die Wiedergabe zum{nachsten Verzeichnis übergeht.
2. Wenn die Wiedergabe gestoppt ist, können Sie auf die gleiche Weise eine Datei auswahlen. Sie können auch zur gewünschten Datei springen, indem Sie die Schnellvorlauf- bzw. Schnellrücklaufaste gedrückt halten und dann loslassen, wenn die gewünschte Datummer angezeigt wird.
3. Betätigen Sie die Wiedergabe/Pause-Taste zur Wiedergabe der ausgewählten Datei.

Der PR-D8 erlaubt eine Verzeichnisstruktur mit maximal 99 Verzeichnisse und 999 Dateien.

D

Suchfunktion

1. Während der Wiedergabe von Dateien auf einer SD-Karte * können Sie die Schnellvorlauf- und Schnellrücklaufasten gedrückt halten. Lassen Sie die Taste los, wenn der gewünschte Abschnitt der jeweiligen Datei erreicht wurde.

Zu anderen Verzeichnissen springen

1. Während der Wiedergabe von der SD-Karte oder im gestoppten Zustand können Sie die Verzeichnistanten benutzen, um das Verzeichnis zu wechseln. Die Wiedergabe startet dann von der ersten Tage in dem entsprechenden Verzeichnis.

Verzeichnisausbahl über Dateiausbahl

Um die Verzeichnisauswahl zu beschleunigen, können Sie auch die Dateiauswahltaste betätigten und das gewünschte Verzeichnis dann mit den Verzeichnistasten auswahlen. Wenn Sie das gewünschte Verzeichnis gefunden haben, betätigten Sie die Wiedergabe/Pause-Taste, um die Wiedergabe zu starten.

Wiedergabemodus

Betätigten Sie während der Wiedergabe von der SD-Karte die PLAY MODE-Taste zur Auswahl des Wiedergabemodus. Einzelwiederholung – Wiederholung der aktuellen Wiedergabedatei.

Verzeichniswiederholung – Wiederholung der aller Dateien des aktuellen Wiedergabeverzeichnisses.

Alle wiederholen – Wiederholung aller Verzeichnisse auf der SD-Karte.

Zufallswiedergabe – zufällige Wiedergabe der Dateien auf der SD-Karte.

A-B Abschnittswiederholung

Wenn Sie nur einen bestimmten Abschnitt einer Datei wiederholen sollen (z. B. zum Erlernen von Sprachen), betätigten Sie während der Wiedergabe die A-B-Taste, um einen Startpunkt für den Wiederholungsabschnitt zu setzen. Betätigten Sie die Taste erneut, um einen Endpunkt zu setzen. Das Gerät wiederholt dann nur den von Ihnen gekennzeichneten Abschnitt und zeigt in in der Anzeige an.

Zum Abbrechen der Wiederholungswiedergabe betätigten Sie die A - B Tasteitte ein weiteres Mal. Das Symbol verschwindet von der Anzeige.

D

Aufnahme auf die SD-Speicherkarte

Der PR-D8 wurde so konstruiert, dass direkte Aufnahmen auf ihre SD/SDHC-Speichermedien möglich sind. Die Aufnahmen werden im MP3-Format und einer Bitrate von 64 kbps, 128 kbps (Standardinstellung) oder 192 kbps auf der Karte abgelegt.

Die entsprechende SD/SDHC-Karte muss, um mit dem PR-D8 benutzt werden zu konnen, mit den Dateisystemen FAT oder FAT 32 formatiert sein. Im Normalfall sind SD-Karten bereits beim Erwerb richtig formatiert oder sie konnen über einen PC und einen geeigneten Kartenleser vom Benutzer formatiert werden.

Aufnahmen auf SD-Karten, auf denen sich bereits Dateien befinden, sind ebenfalls möglich. Die neuen Aufnahmedateien werden einfach den bereits auf der Karte vorhandenen Dateien hinzugeführ.

Aufnahme

1. Wahlen Sie das gewünschte Eingangssignal für ihre Aufnahme (MW/UKW/AUX/SD - Mikrofon), indem Sie die Frequenzbandtaste betätigten. Stellen Sie die Lautstärke auf ein angenehmes Maß (die Aufnahmelautstärke wird dadurch nicht beeinflusst).
2. Legen Sie eine SD-Karte ein.
3. Wahlen Sie eine Aufnahmebitrate, indem Sie die MENU-Taste betätigten. In der Anzeige erscheint „Aufnahmeeinstellungen“. Betätigten Sie die Wiedergabe/Pause-Taste zur Auswahr der Aufnahmequalität (Standardeinstellung ist 128 kbps). Benutzen Sie die Tasten und zur Auswahl zwischen 64k/128k/192k und bestätigten Sie ihre Auswhal durch erneute Betätigung der Wiedergabe/Pause-Taste.
4. Betätigen Sie die RECORD-Taste solange, bis in der Anzeige „Einlesen...“ erscheint.
5. Betätigen Sie die Wiedergabe/Pause-Taste zum Starten der Aufnahme. Die Anzeige blinkt während der Aufnahme und die RECORD-Taste leuchtet rot auf, um anzuzeigen, dass die Aufnahme im Gange ist.
6. Zum Stopen der Aufnahme betätigten Sieitte die Stopp-Taste. In der Anzeige erscheint „Speichern...“ gefolgt von „Einlesen...“. Daraufhin erscheint die Datei- und Verzeichnisnummer der Aufnahmedatei, die im RECORD-Verzeichnis auf der SD-Karte abgelegt wurde.

Wiedergabe von Aufnahmen

1. Nachdem die Aufnahme abgeschlossen ist, können Sie die Dateiauswahltaste betätigten und dann mit den Verzeichnistanten nach der Aufnahmedateiuchen.
2. Betätigten Sie die Wiedergabe/Pause-Taste zur Anzeige von Radio (Aufnahme von Radioprogrammen), AUXIN (Aufnahme vom Aux-Eingang) und MIC (Aufnahme vom eingebauten Mikrofon).
3. Betätigten Sie die Wiedergabe/Pause-Taste erneut zur Auswahl der gewündchten Aufnahmedatei.
4. Betätigen Sie die Wiedergabe/Pause-Taste erneut, um die Aufnahme wiederzugeben.
5. Betätigen Sie die Stopp-Taste zum Anhalten der Wiedergabe.

Löschen von MP3/WMA-Dateien

Mit dem PR-D8 konnen Sie auch MP3/WMA-Dateien (allerdings nicht die Verzeichnisse) von der SD-Karte entfernen. Löschen von Dateien:

1. Stecken Sie eine SD-Speicherkarte in den SD-Kartenslot und schalten Sie mithilfe der Frequenzbandtaste in den SD-Modus.
2. Nachdem die SD-Karte eingelesen wurde, betätigten Sie die Dateiauswahltaste und in der LCD-Anzeige erscheint die Verzeichnisauswahl.
3. Benutzen Sie die Verzeichnistanten zur Auswahl des Verzeichnisses, in dem sich die Datei befindet, die gelöscht werden soll.
4. Betätigten Sie die Wiedergabe/Pause-Taste zum Öffnen des Verzeichnisses und benutzen Sie dann die Verzeichnistasten zur Auswahr der Datei, die Sie löschen wollen.
5. Betätigten Sie die Schnellvorlauf-Taste. In der Anzeige wird dann „Wiedergabe und Löschen“ angezeigt.
6. Benutzen Sie Verzeichnistaten-Tasten zur Auswahl von „Löschen" und betätigten Sie dann die Wiedergabe/Pause-Taste. In der Anzeige erschein „Löschen – JA oder NEIN".
7. Benutzen Sie die Schnellvorlauf-Taste zur Auswahl von JA und betätigten Sie die Wiedergabe/Pause-Taste zur Bestätigung.
8. In der Anzeige erscheint eine Bestätigungsmedlung und das Gerät Goes zurück zum Wiedergabemodus, nachdem die Datei gelöscht wurde.

D

Menütaste

Mit der MENU-Taste konnen Sie die Aufnahmequalität bestimmen und Systemeinstellungen vornehmen.

1. Wenn das Geräteingeschaltet ist und sich im SD-Modus befindet, betätigten Sie die MENU-Taste und in der Anzeige erscheint „Aufnahmeeinstellungen“ und „Systemeinstellungen“. Benutzen Sie die Auswahltasten zur Auswahl von „Aufnahmeeinstellungen“ oder „Systemeinstellungen“. Betätigten Sie die Wiedergabe/Pause-Taste zur Bestätigung ihrer Auswahl.

a. Aufnahmeeinstellungen – Betätigten Sie die Wiedergabe/Pause-Taste erneut, um die Aufnahmequalität einstellen zu konnen. Benutzen Sie dann die Auswahltasten zur Auswahr der Aufnahmequalität (64 kbps, 128 kbps oder 192 kbps). Betätigten Sie die Taste Wiedergabe/Pause-Taste zur Bestätigung ihrer Auswahr.

b. Systemeinstellungen – Betätigkeiten Sie die Wiedergabe/Pause-Taste, um in den Systemeinstellungsmodus zu gelangen. Benutzen Sie die Auswahltasten zur Auswahr von LCD-Kontrast, Systeminformationen, Formatieren oder Reset.

A) LCD-Kontrast -

Benutzen Sie diese Option zur Einstellung des

LCD-Hintergrundkontrasts. Betätigen Sie die

Wiedergabe/Pause-Taste. Benutzen Sie dann die

Schnellvorlaufaste oder die Schnellrücklaufaste zur Auswahl des gewünschten LCD-Kontrasts.

B) Systeminformationen –

Benutzen Sie die Wiedergabe/Pause-Taste zur Anzeige der gesamten und verbleibenden SD-Speicherkartenkapazität.

C) Batteriesparmodus –

Um Batteriestrom zu sparen, können Sie eine automatische

Abschaltzeit einstellen, nachdem Sie die Wiedergabe/Pause-Taste betätigthaben.

Im Batteriesparmodus wird in der Anzeige AUS, 1 Min., 3 Min.

(Standardeinstellung) ... 60 Min. angezeit. Benutzen Sie

Verzeichnistaten zum Verändern der gewünschten

Selbstabschaltungszeit.

Wahlen Sie AUS, wenn das Radio anbleiben soll, bis Sie es per

Hand ausschalten.

Hinweis:

Der Batteriesparmodus ist nur dann gültig, wenn das Gerät sich

nicht im Wiedergabe- oder Pause-Zustand befindet.

D

D) SD-Formatierung -

Benutzen Sie diese Option zum Formatieren der SD-Karte.

Beachten Sieitte, dass wenn Sie JA wahlen, die SD-Karte

formatiert wird und alle Dateien auf der SD-Karte gelöscht werden.

E) RESET- Benutzen Sie diese Option, um alle

Systemeinstellungen auf die ursprünglichen

Werkseinstellungen zurückzusetzen.

Fehlerbehebung/Resettaste

Wenn Ihr Radio Funktionstörungen aufweist oder Ziffern in der Anzeige fehlen bzw. unvollständig sind, dann führen Sieitte einen Systemreset aus.

1. Schalten Sie das Radio aus und entfern den Batterien.
2. Benutzen Sie ein Hilfsmittel (z. B. das Ende einer Buroklammer oder eines Kugelschreiber) und betätigten Sie damit die

RESET-Taste im Batteriefach für mindestens eine Sekunde.

Dadurch wird der Mikroprozessor des Geräts zurückgesetzt und die Uhrzeitinstellung sowie alle gespeicherten Sender gelöscht.

Pfelge und Wartung

Setzen Sie diese Radio niemals Regen, Dampf oder Sand aus.

Stellen Sie das Radio nicht an Orte, an denen es extremer Hitze

ausgesetzt wird, wie z. B. in einem geparkten Auto.

Technische Daten

Stromversorgung:

Netztadapter:

9 V, 0,7 A Gleichstrom, Mittelstift positiv, Stiftdurchmesser 2,2Φ

Batterie: 4 x UM-2 (Größe C, LR14), alkalisch oder NiMH-Akkus

Frequenzbereich:

UKW-Band: 87,5 ~ 108 MHz

MW-Band:

530 1620 kHz (9 kHz/Stufe) oder 520 1710 kHz (10 kHz/Stufe)

Elektronische Funktionen:

Lautsprecher: 40x115 mm, 8 Ω, 3 W (Gesamtbereich)

Ausgangsleistung:

0,7 W @alkalische Batterie, 1,5 W bei 9 V Gleichstrom

Kopfhörer-Ausgangsleistung: 5mW + 5mW

Ladestrom: 0,5 A

AUX-Eingangspegel: 0,5 Vrms (normal), 1 Vrms (max.)

LINE-OUT-Pegel: 0,5 Vrms, 1 Vrms (max.)

D

MP3/WMA-Funktionen:

SD-Speicherkarten-Kapazität: 16 MB ~ 32 GB (HCSD)

SD-Speicherkartenformat: FAT-12/FAT-16/FAT-32

Wiedergabeformate:

MP3 (16 kbps ~ 320 kbps)/WMA (16 kbps ~ 192 kbps)

Aufnahmeformat: MP3

Aufnahmequalität:

64 kbps (niedrige Qualität)/128 kbps (Standard)/

192 kbps (hohe Qualität)

Frequenzbereich für SD-Medium: 40 Hz ~ 20 kHz (192 kbps)

Abmessungen: B 220 x H 126 x T 48 mm

Sollten Sie这点es Produkt zu einem späteren Zeitpunkt entsorgen müssen, beachten Sieitte: Elektro- und Elektronik-Altgeräte)dürfen nicht mit dem Hausmüll entsorgt werden.itte wiederverwerten, falls entsprechende Einrichtungen vorhanden sind. Für Hinweise zur Wiederverwertung wenden Sie sich an die zuständigen örtlichen Stellen oder ihren Handler. (Richtlinie über Elektro- und Elektronik-Altgeräte)
