BEDIENUNGSANLEITUNG RCR-3 SANGEAN

Handmatig dearendinstellen (alleen alsautomatisch instellen mislukt)

Handmatig de datum instellen (alleen als automatisch instellen mislukt)

Aanpassen achtergrundlicht

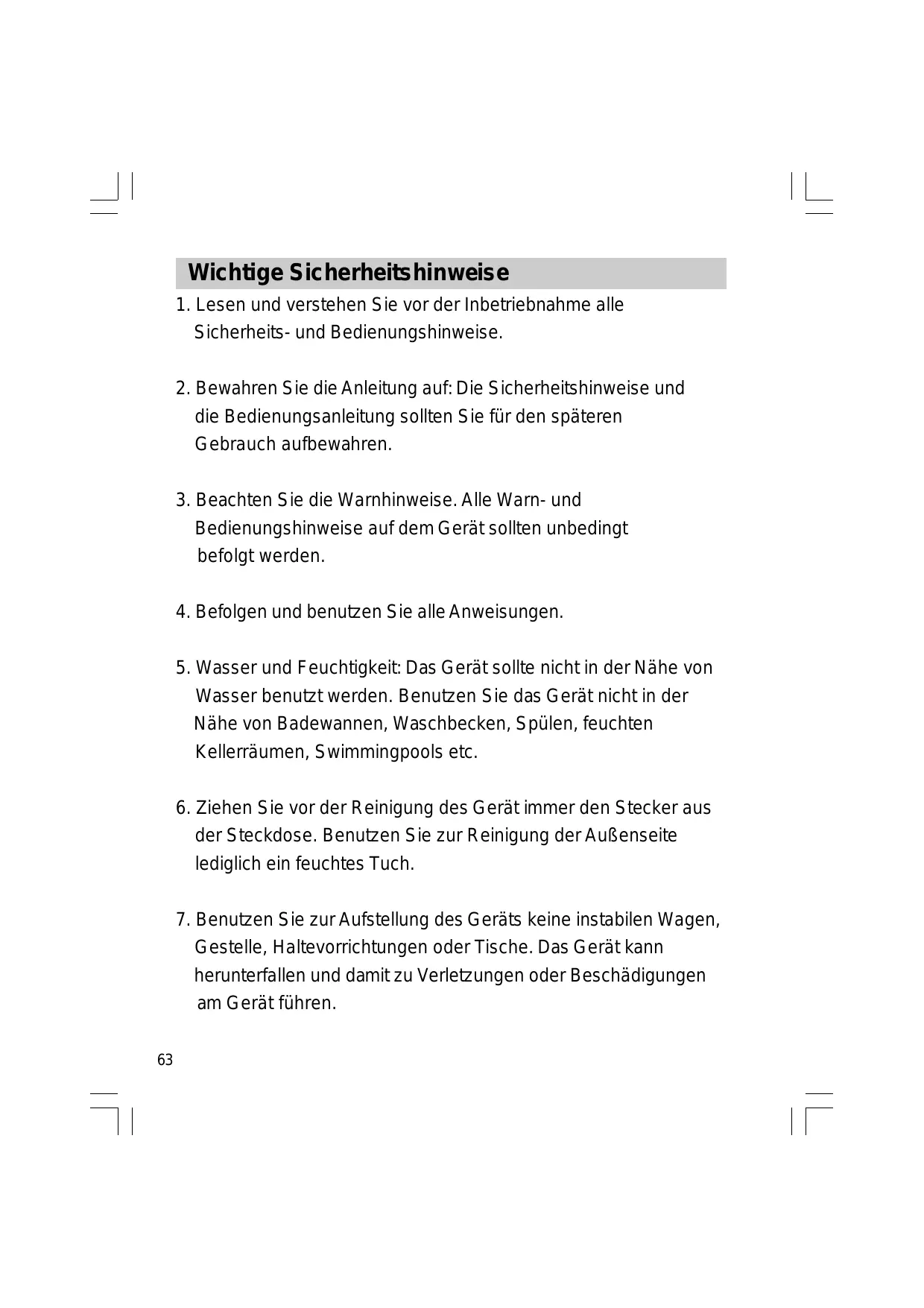

Wichtige Sicherheitshinweise

1. Lesen und verstehen Sie vor der Inbetriebnahme alle Sicherheits- und Bedienungshinweise.
2. Bewahren Sie die Anleitung auf: Die Sicherheitshinweise und die Bedienungsanleitung sollen den Sie für den späteren Gebrauch aufbewahren.
3. Beachten Sie die Warnhinweise. Alle Warn- und Bedienungshinweise auf dem Gerät sollen den unbedingt befolgt werden.
4. Befolgen und benutzen Sie alle Anweisungen.
5. Wasser und Feuchtigkeit: Das Gerät sollt nicht in der Nähe von Wasser benutzt werden. Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Waschbecken, Spülen, feuchten Kellerräumen, Swimmingpools etc.
6. Ziehen Sie vor der Reinigung des Gerät immer den Stecker aus der Steckdose. Benutzen Sie zur Reinigung der Außenseite lediglich ein feuchtes Tuch.

7. Benutzen Sie zur Aufstellung des Geräts keine instabilen Wagen, Gestelle, Haltevorrichtungen oder Tische. Das Gerät kann herunterfallen und damit zu Verletzungen oder Beschädigungen am Gerät führen.

8. Ventilation: Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird. Das Gerät sollte z. B. nicht auf ein Bett, Sofa, Bettvorleger oder eine andere weiche Unterlage gestellt werden, bei der die Ventilationsöffnungen blockiert werden konnten. Das Gerät sollte nicht an Orten aufgestellt werden, an denen die Luftzufahr zu den Ventilationsöffnungen beeinträchtigt werden konnte.

9. Stromversorgung: Das Gerät sollte nur an Stromnetze angeschlossen werden, die den Spezifikationen auf dem Typenschild entsprechen. Falls Sie sich nicht sicher über die Spezifikationen Ihr's Stromnetzes sind, wenden Sie sichitte an ihren Handler oder ihren Stromnetzbetreiber.

10. Netzkabel: Das Netzkabel sollte so verlegt werden, dass niemand darauf auf treten kann oder Objekte darauf gestellt werden. Achten Sie insbesondere auf den Stecker, bei Steckdosen oder am Ausgangspunkts des Kabels am Gerät. Ziehen Sie den Stecker aus der Steckdose, indem Sie am Steckerziehen und nicht am Kabel. Benutzen Sie das Gerät nur mit dem auf dem Gerät angegebenen Netzstrom. Falls Sie sich nicht sicher über die Spezifikationen Ihres Stromnetzes sind, wenden Sie sichitte an ihren Handler oder ihren Stromnetzbetreiber.

11. Überlasten Sie die Wandsteckdosen und Verlängerungskabel nicht. Ansonsten kann erhöhte Feuer- und Stromschlaggefahr bestehen. Stecken Sie niemals Gegenstände in die Öffnungen des Geräts. Mit den Gegenständen konnten Hochspannungspunkte innerhalb des Geräts berührt werden oder Kurzschlüsse verursacht werden. Dies kann zu erhöhter Feuer- und Stromschlaggefahr führen.

12. Wenn das Gerät für längerere Zeit nicht benutzt wird,ziehen Sieitte den Stecker aus der Steckdose hersaus. Dadurch werden eventuelle Schäden durch Spannungsschwankungen oder Gewitter vermieden.
13. Wenn das Gerät für längerere Zeit nicht benutzt wird, behmen Sieitte die Batterien hereaus. Die Batterien konnen auslaufen und zu Schäden an Mobiliar und Gerät führen.
14. Versuchen Sie nicht das Gerät selbst zu reparieren. Bei Öffnen des Gehäuses setzen Sie sich gefährlicher Hochspannung aus und machen die Garantie wichtig. Wenden Sie sich nur an ausgebildetes Wartungspersonal.

15. Fremdgegenstände – Versuchen Sie niemals Gegenstände irgendwelcher Art in das Gerät zu stecken. Hochspannungsteile konnten berührt werden und zu Feuer oder Stromschlag führen. Lassen Sie niemals Flüssigkeiten irgendwelcher Art auf das Gerät kommt.

16. Lassen Sie das Gerät durch ausgebildedes Wartungspersonal reparieren, wenn....:

A. Das Netzkabel oder der Netzstecker beschädigt sind.
B. Gegenstände oder Flüssigkeiten in das Gerät gelangt sind.
C. Wenn das Gerät Regen oder Wasser ausgesetzt wurde.
D. Das Gerät nicht normal Funktioniert oder einen starken Leistungsabfall zeigt.
E. Das Gerät ist heruntergefallen oder das Gehäuse beschädigt.

D

Bedienelemente

① Ein-/Ausschalter und Einschaffunktionstaste
(2) Alarmtaste 2
(3) Alarmtaste 4
④ Lichtschalter
(5) Uhrzeiteinstellungstaste
(6) Datuminstellungstaste
⑦ Alarmtaste 1
⑧ Alarmtaste 3
⑨ Countdown-Taste
Frequenz verändern / Schlummerfunktion
(1) Einstellungstaste und Sommerzeittaste
12 Senderspeicher
⑬ Frequenzbandschalter (UKW/MW/AUX)
(14)Uhr
⑤ LCD-Display
16 Kopfhörerausgang
① Lautstärkeregelung
Tonausgleich
19 Licht-Dimmer
20 Alarm-Lautstärkeregler
② Zeitzonenschalter
② Reset
(23) AUX-Eingang
24 Stromversorgungsanschluss

LCD-Display

(4) Frequenzband und Uhrzeitanzeige (AM/PM)
(B) Schlaf- und Schlummerfungtion
Radiogestuertes Zeitsignal
⑥ Automatische Sendersuche
Datumanzeige
F Wochentagsanzeige
⑥ Zeiteinstellung
Minutenanzeige
① Speicherplatznummer und Sekundenanzeige
Alarmzeitanzeige (AM/PM)
Sommerzeitanzeige
① Anzeige für Monat / Datum / Jahr / Alarm
M Countdown-Anzeige
Uhrzeit / Frequenz
Alarmanzeige

Bedienung

Einschalten

Automatische Senderspeicherung und Uhrzeiteinstellung

1. Wenn das Gerät bei der Inbetriebnahme an einer Steckdose angeschlossen wird, führt es eine automatische Sendersuche nach UKW- und MW-Senden durch. Die jeweils 7 stärksten UKW- und MW-Sender werden gespeichert.

2. Danach erscheint in der Anzeige --- und das Symbol fängt an zu blinken. Die Uhrzeit wird automatisch eingestellt, wenn ein Zeitsignal von einem Sender empfangen wird.

3. Wenn das Radio ausgeschaltet ist, halten Sie die TIME-Taste für mehr als 4 Sekunden gedrückt, um das Zeitsignal zu empfangen.

D

Uhrzeit

Einstellen der Uhrzeit per Hand (nur notwendig, wenn die automatische Einstellung fehlschlagt)

1. Betätigen Sie die TIME-Taste und in der Anzeige erscheidt _SET
2. Betätigen Sie die SET-Taste und die Stundenziffern blinken im Display auf.
3. Benutzen Sie die TUNING-Tasten zum Einstellen der Stundenuhrzeit.
4. Betätigen Sie dann erneut die SET-Taste und die Minutenziffern blinking im Display auf.
5. Benutzen Sie die TUNING-Tasten zum Einstellen der Minutenuhrzeit.

6. Betätigten Sie die SET-Taste, um die Zeiteinstellung abzuschreiben.

7. Sie können diesen Vorgang jederzeit vorzeitig stoppen und die Einstellungen speichern, indem Sie die TIME-Taste betätigten.

Einstellen des Datum per Hand (nur notwendig, wenn die automatische Einstellung fehlschlägt)

1. Betätigen Sie die DATE-Taste gefolgrt von der SET-Taste und die Jahreszahl beginnnt zu blinken.
2. Benutzen Sie die TUNING-Tasten zum Einstellen der Jahreszahl.
3. Drücken Sie auf die SET-Taste und die Monatszahl beginnnt zu blinken.
4. Benutzen Sie die TUNING-Tasten zum Einstellen der Monatszahl.

5. Drücken Sie erneut auf die SET-Taste und die Datumszahl beginnnt zu blinken.

6. Benutzen Sie die TUNING-Tasten zum Einstellen des Datum.

7. Betätigten Sie die SET-Taste, um die Zeiteinstellung abzuschreiben.

8. Sie können diesen Vorgang jederzeit vorzeitig stoppen und die Einstellungen speichern, indem Sie die DATE-Taste betätigten.

Einstellen des Stundenformats (12/24-Stunden)

1. Betätigen Sie TIME-Taste gefolggt von der SET-Taste.
2. Zum Einstellen des Stundenformats auf das 12-Stundenformat, betätigten Sie die Taste Station preset 1 bzw. zum Einstellen des Stundenformats auf das 24-Stundenformat, betätigten Sie die Taste Station preset 2.
3. Betätigten Sie dann die TIME-Taste, um die Einstellung abzuschreiben.

Sommerzeit (D.S.T. – Daylight Saving Time)

1. Wenn im Display die Uhrzeit angezeigt wird, betätigten Sie die SET-Taste für mehr als 4 Sekunden, um die Uhrzeit um eine Stunde nach vorne zu stellen. In der Anzeige erscheint dann das Symbol .
2. Um die Sommerzeit wieder auszustellen, betätigten Sie die SET-Taste erneut für mehr als 4 Sekunden und das Symbol verschwindet.

D

Radiobetrieb

Suchen von Radiosendern

Es stehen 3 verschiedene Arten zum Suchen von Radiosenden zur Verfügung:

A. Manuelle Sendersuche

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Betätigen Sie die BAND-Taste zur Auswahl des Frequenzbands (FM/UKW oder AM/MW).
3. Benutzen Sie die TUNING-Tasten zum Einstellen der Frequenz.
4. Betätigten Sie den Ein-/Ausschalter erneut, um das Radio wieder auszuschalten.

B. Automatische Suche

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Betätigen Sie die BAND-Taste zur Auswahl des Frequenzbands (FM/UKW oder AM/MW).
3. Halten Sie die TUNING-Tasten für mehr als eine halbe Sekunde gedrückt und das Gerätucht automatisch nach dem{nachsten Sender.
4. Betätigten Sie den Ein-/Ausschalter erneut, um das Radio wieder auszuschalten.

C. Sender speichern und gespeicherte Sender aufrufen

Sender speichern:

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Betätigen Sie die BAND-Taste zur Auswahl des Frequenzbands (FM/UKW oder AM/MW).

3. Suchen Sie nach dem gewünschten Sender.

4. Es stehen 7 Tasten zum Speichern der Sender zur Verfügung

(1-7). Halten Sie die gewünschte Speichertaste für mehr als

2 Sekunden gedrückt bis Sie einen Signalton horen.

Der jeweilige Sender wird dann unter des betreffenden

Taste gespeichert.

1. Wiederholen Sie den Vorgang f"1r die verbleibenden

Speichertasten. Für jedem Frequenzband (UKW/MW) stehen

Ihnen jeweils 7 Speicherplätze zur Verfügung.

1. Bereits gespeicherte Sender konnen mit der oben beschriebenen

Methode überschreiben werden.

Abruf gespeicherter Sender:

1. Betätigen Sie die BAND-Taste zur Auswahl des Frequenzbands (FM/UKW oder AM/MW).

2. Betätigen Sie einfach die gewünschte PRESET-Taste (1 bis 7),

um einen gespeicherten Sender aufzurufen.

Die Speicherplatznummer und die Sendefrequenz erschinen

dann im Display.

Alarmbetrieb

Es stehen 4 Alarmspeicher zur Verfügung, die unabhängig

voneinander programmiert werden können. Alarm 1 und Alarm 2

konnen zusammen mit dem Summer benutzt werden und Alarm 3

und Alarm 4 konnen zusammen mit der Radiofungtion benutzt

werden. Die jeweilige Alarmanzeige gibt an, dass innerhalb der

nachsten 24 Stunden ein Alarm aktiviert wird.

D

Einstellen des Summeralarms (Alarm 1 und Alarm 2)

Die Summerlautstärke wird alle 15 Sekunden erhöht. Der Alarm bleibt für eine Minute an und fängt nach einer Minute Pause erneut an. Nach einer Stunde oder durch Betätigung des Ein-/Ausschalters stoppt der Alarm.

Die Lautstärke des Summeralarms kann mithilfe des Alarm-Lautstärkereglers an der Unterseite des Geräts eingestellt werden.

1. Betätigten Sie die Alarm 1 (oder Alarm 2) Taste und im Display erscheint die entsprechende Alarmzeit.
2. Betätigten Sie die SET-Taste und die Stundenziffern der Alarmzeit blinking im Display auf.
3. Benutzen Sie die TUNING-Tasten zum Einstellen der Stunden.
4. Betätigten Sie die SET-Taste erneut und stellen Sie die Minuten mithilfe der TUNING-Tasten ein.
5. Wahlen Sie die gewünschten Wochentage, indem Sie die entsprechenden Wochentagtasten betätigten (erneute Betätigung deaktiviert den Wochentag wieder).
6. Betätigen Sie die SET-Taste, um die Einstellung zu übernehmen.

7. Wenn der Summeralarm anfängt, blinkt im Display - bzw. - auf. Betätigten Sie den Ein-/Ausschalter zum Ausschalten des Summers. Das Symbol - bzw. - hört dann auf zublinken.

8. Sie können jederzeit die Alarm 1 (oder Alarm 2) Taste betätigten, um ihre Einstellung vorzeitig zu übernehmen und zu speichern.

Einstellen des Radioalarm (Alarm 3 und Alarm 4)

Nach einer Stunde oder durch Betätigung des Ein-/Ausschalters stoppt der Radioalarm. Die Lautstärke des Radioalarm's kann mithilfe des Alarm-Lautstärkereglers an der Unterseite des Geräts eingestellt werden.

1. Betätigten Sie die Alarm 3 (oder Alarm 4) Taste und im Display erscheint die entsprechende Alarmzeit.
2. Betätigten Sie die SET-Taste und die Stundenziffern der Alarmzeit blinking im Display auf.
3. Benutzen Sie die TUNING-Tasten zum Einstellen der Stunden.
4. Betätigten Sie die SET-Taste erneut und stellen Sie die Minuten mithilfe der TUNING-Tasten ein.
5. Wahlen Sie die gewündsten Wochentage, indem Sie die entsprechenden Wochentagtasten betätigten (erneute Betätigung deaktiviert den Wochentag wieder).
6. Betätigten Sie die SET-Taste erneut und betätigten Sie die BAND-Taste zur Auswahr des Frequenzbands (FM/UKW oder AM/MW). Benutzen Sie dann die TUNING-Tasten zur Auswahr des gewünschten Wecksenders und zum Einstellen der Lautstärke.
7. Betätigen Sie die SET-Taste, um die Einstellung zu übernehmen.
8. Benutzen Sie den Ein-/Ausschalter zum Ausschalten des Radios.
9. Wenn der Alarm anfängt, blinking im Display - bzw. auf. Betätigten Sie den Ein-/Ausschalter zum Ausschalten des Alarms. Das Symbol - bzw. hört dann auf zu blinken.
10. Wenn das Radiosignal zu schwach ist, wird der Summer benutzt.
11. Sie können jederzeit die Alarm 3 (oder Alarm 4) Taste betätigten, um ihre Einstellung vorzeitig zu übernehmen und zu speichern.
12. Wenn das Frenzband auf AUX gestellt ist oder die Batterie nicht über genügend Strom verfügbar, wird der Summer als Alarm benutzt.

D

Schlummerfunktion (Snoopze)

1. Wenn Sie das Alarmsignal unterbrechen wollen (egal ob Radio- oder Summeralarm) können Sie eine beliebige Taste an der Oberseite des Radios betätigten (TUNING-Tasten/SET/ PRESET 1-7/BAND). Der Alarm Goes für etwa 5 Minuten aus. Im Display wird zur gleichen Zeit z^z angezeigt. Sie können die Schlummerfungtion beliebig oft wiederholen, solange die Alarmfungtion aktiviert ist.
2. Betätigen Sie den Ein-/Ausschalter, um die Schlummer- und die Alarmfunktion zu stoppen.

Deaktivieren des Alarms

1. Halten Sie die Alarm 1 (oder Alarm 2, 3, 4) Taste für mehr als 2 Sekunden gedrückt, um den entsprechenden Alarm zu deaktivieren.
2. Das entsprechende Symbol (♂ / ♀ / ♽ / ♹) verschwindet von der Anzeige. Der entsprechende Alarm ist damit ausgestellt.
3. Wenn Sie den Alarm wieder einschalten wollen, halten die entsprechende Alarm 1 (oder Alarm 2, 3, 4) Taste gedrück und das dazugehörige Symbol ( 総 / 総 / 総 / 総 ) erscheint erneut in der Anzeige.

Countdown-Timer

1. Es handelt sich hierbei um einen Countdown-Alarm, der nach einem festgelegten Zeitraum an Goes. Sie können den Countdown auf 10 bis 120 Minuten (in 10-Minuten-Schritten) einstellen.
2. Benutzen Sie die NAP-Taste zum Einstellen der gewünschten Zeitdauer.
3. Im Display erscheint das Wort NAP und zeigt damit an, dass der Countdown gesetzt ist.
4. Wenn der Countdown-Alarm an gehen, können Sie ihn mithilfe des Ein-/Ausschalters wieder ausstellen.
5. Wenn Sie den Countdown-Alarm vorzeitig deaktivieren möchten, halten Sie die NAP-Taste solange gedrückt bis in der Anzeige das Wort OFF erscheint.

Einschaffunktion – Selfstausschaltung

Sie können die Einschlaffunktion auf 15-120 Minuten einstellen. Das Radio wird nach Erreichen der eingestillten Zeit automatisch ausgeschaltet.

1. Wenn das Radio ausgeschaltet ist, halten Sie die Taste gedrückt. Das Radio wird eingeschaltet und im Display erscheint die verbleibende Zeit. Lassen Sie dann die Taste wieder los. Die automatische Abschaltung ist damit aktiviert.
2. Zum Abschalten der Schlaffunktion, betätigten Sieitte den Ein-/Ausschalter.Das Symbol verschwindet vom Display.

D

Zeitzone einstellen

Stellen Sie den TIME ZONE-Schalter (auf der Unterseite des Radios) im Normalfall auf 0.

Bei manchen Ländern, in denen keine Zeiteinstellungssignale gesendet werden, kann das Zeiteinstellungssignal von

Radiosendern aus Nachbarländern zum Einstellen der Uhrzeit verwendet werden. Mit dem TIME ZONE-Schalter konnen Sie dann die Zeitzone korrigieren.

Die Zeitzone der Turkei liegt z. B. eine Stunde vor der

Mitteleuropäischen Zeit. Es können allerdings Radiozeitsignale aus Deutschland empfangen werden (Mitteleuropäische Zeit), die dann über den TIME ZONE-Schalter korrigiert werden.

Einstellung der Hintergrundbeleuchting

Benutzen Sie den Regler 艹 , um die Hintergrundbeleuchting des Display heller oder dunkler zu machen. Wenn die Helligkeit dunkel gestellt wurde, können Sie die LIGHT LEVEL CONTROL-Taste benutzen, um die Hintergrundbeleuchting auf den niedrigsten Wert zu stellen.

Kopfhörerausgang

Sie können am Kopfhörerausgang Kopfhörer anschließen. Zur gleichen Zeit werden die eingebauten Loutsprecher ausgestellt.

AUX-Eingang

Schreiben Sie ein externes Audiogerät, wie z. B. einen CD-Player, an den AUX IN-Eingang (an der Seite des Geräts). Schalten Sie dann Ihr externes Audiogerät ein und betätigten Sie die BAND-Taste bis in der Anzeige „AU“ angezeigt wird. Das Gerät gibt das Signal des externen Audiogeräts verstärkt über die Lautsprecher aus.

Reset des Radios

Wenn das Radio nicht richtig Funktioniert oder in der Anzeige Ziffern fehlen, betätigen Sieitte die RESET-Taste (an der Unterseite des Radios) für mehr als zwei Sekunden (es wird dazu ein Hilfsmittel benötigt). Das Gerät wird dadurch in den Originalzustand versetzt und der Speicher wird gelöscht.

Technische Daten

Stromversorgung:

120 Volt/60 Hz (US-Version);

230 Volt/50 Hz (Europa-Version)/NETZTEIL DC OUT 12V/0,7A

Ausgangsleistung: 1,2 W (max)

Stromverbrauch: 7W (Max)@120V, 8W (Max)@230V

Frequenzbereich:

UKW 87,5 - 108,0 MHz

MW 520 - 1710 kHz (US-Version);

MW 522 - 1629 kHz (Europa-Version)

Sollten sind irgendwann das Gerät nicht mehr benutzen, achten Sie bei der EntsorgungIBE auf folgenden: Altgeräte sollenn nicht zusammen mit dem Hausmull entsorgt werden. Geben Sie das Gerät zum Recycling, soweit das möglich ist. Wenden Sie sichitte an ihre lokalen Behörden oder ihren Händler fur mehr Informationen zur Entsorgung these Geräts. (WEEE-Richtlinie - Waste Electrical and Electronic Equipment Directive).

D
