BEDIENUNGSANLEITUNG PR-D5CL SANGEAN

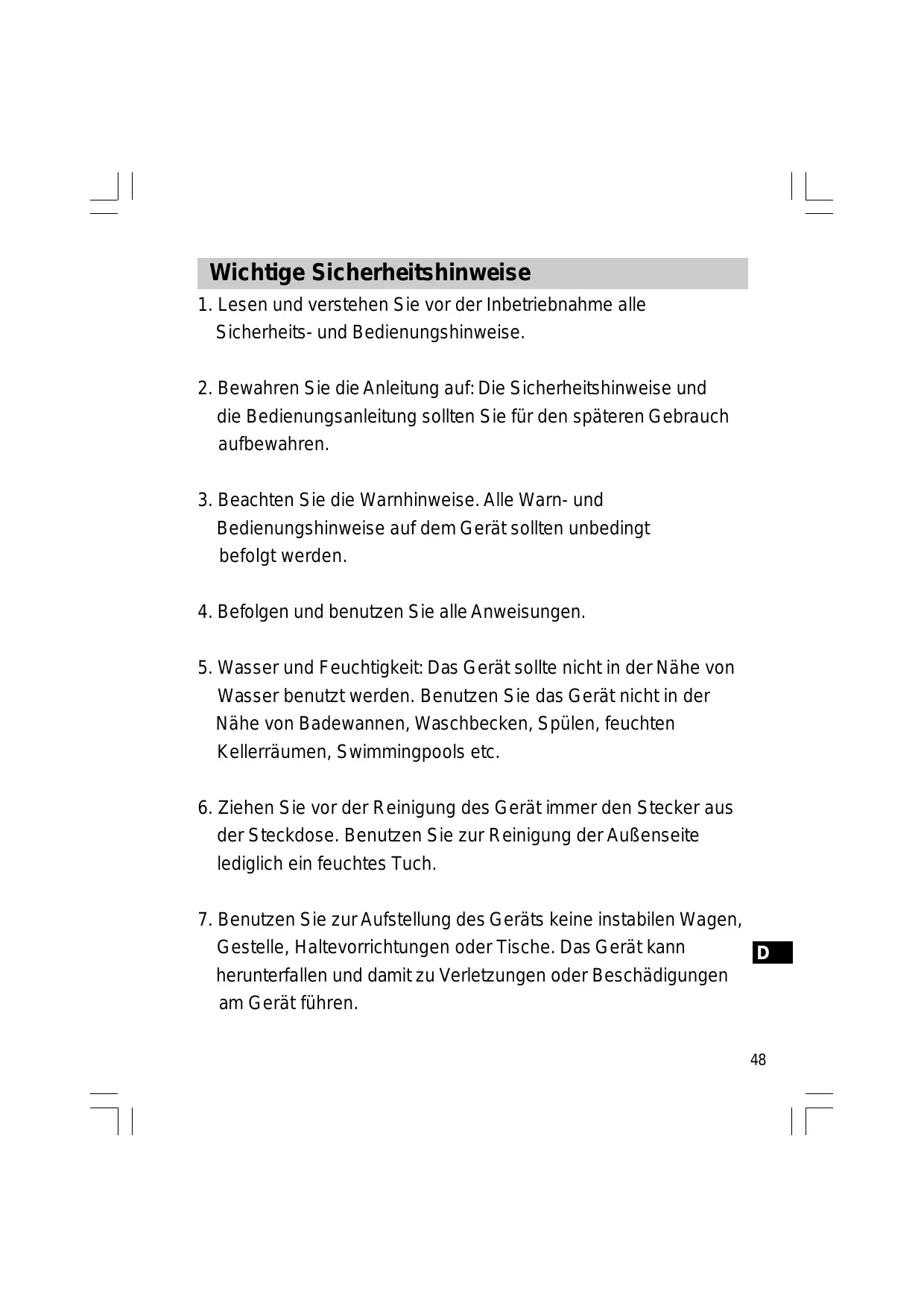

Wichtige Sicherheitshinweise

1. Lesen und verstehen Sie vor der Inbetriebnahme alle Sicherheits- und Bedienungshinweise.
2. Bewahren Sie die Anleitung auf: Die Sicherheitshinweise und die Bedienungsanleitung sollen den Sie für den späteren Gebrauch aufbewahren.
3. Beachten Sie die Warnhinweise. Alle Warn- und Bedienungshinweise auf dem Gerät sollenn unbedingt befolgt werden.
4. Befolgen und benutzen Sie alle Anweisungen.
5. Wasser und Feuchtigkeit: Das Gerät sollt nicht in der Nähe von Wasser benutzt werden. Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Waschbecken, Spülen, feuchten Kellerräumen, Swimmingpools etc.
6. Ziehen Sie vor der Reinigung des Gerät immer den Stecker aus der Steckdose. Benutzen Sie zur Reinigung der Außenseite ledigious ein feuchtes Tuch.
7. Benutzen Sie zur Aufstellung des Geräts keine instabilen Wagen, Gestelle, Haltevorrichtungen oder Tische. Das Gerät kann herunterfallen und damit zu Verletzungen oder Beschädigungen am Gerät führen.

D

1. Ventilation: Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird. Das Gerät sollte z. B. nicht auf ein Bett, Sofa, Bettvorleger oder eine andere weiche Unterlage gestellt werden, bei der die Ventilationsöffnungen blockiert werden konnten. Das Gerät sollte nicht an Orten aufgestellt werden, an denen die Luftzufuhr zu den Ventilationsöffnungen beeinträchtigt werden konnte.

2. Stromversorgung: Das Gerät sollte nur an Stromnetze angeschlossen werden, die den Spezifikationen auf dem Typenschild entsprechen. Falls Sie sich nicht sicher über die Spezifikationen Ihr's Stromnetzes sind, wenden Sie sichitte an ihren Handler oder ihren Stromnetzbetreiber.

3. Netzkabel: Das Netzkabel sollte so verlegt werden, dass niemand darauf auf treten kann oder Objekte darauf gestellt werden. Achten Sie insbesondere auf den Stecker, bei Steckdosen oder am Ausgangspunkts des Kabels am Gerät. Ziehen Sie den Stecker aus der Steckdose, indem Sie am Steckerziehen und nicht am Kabel. Benutzen Sie das Gerät nur mit dem auf dem Gerät angegebenen Netzstrom. Falls Sie sich nicht sicher über die Spezifikationen Ihres Stromnetzes sind, wenden Sie sichitte an ihren Handler oder ihren Stromnetzbetreiber.

4. Überlasten Sie die Wandsteckdosen und Verlängerungskabel nicht. Ansonsten kann erhöhte Feuer- und Stromschlaggefahr bestehen. Stecken Sie niemals Gegenstände in die Öffnungen des Geräts. Mit den Gegenständen konnten Hochspannungspunkte innerhalb des Geräts berührt werden oder Kurzschlüsse verursacht werden. Dies kann zu erhöhter Feuer- und Stromschlaggefahr führen.

5. Wenn das Gerät für längerere Zeit nicht benutzt wird,ziehen Sieitte den Stecker aus der Steckdose hersaus. Dadurch werden eventuelle Schäden durch Spannungsschwankungen oder Gewitter vermieden.
6. Wenn das Gerät für längerere Zeit nicht benutzt wird, behmen Sierette die Batterien hereaus. Die Batterien konnen auslaufen und zu Schäden an Mobiliar und Gerät führen.
7. Versuchen Sie nicht das Gerät selbst zu reparieren. Bei Öffnen des Gehäuses setzen Sie sich gefährlicher Hochspannung aus und machen die Garantie wichtig. Wenden Sie sich nur an ausgebildetes Wartungspersonal.
8. Fremdgegenstände – Versuchen Sie niemals Gegenstände irgendwelcher Art in das Gerät zu stecken. Hochspannungsteile konnten berührt werden und zu Feuer oder Stromschlag führen. Lassen Sie niemals Flüssigkeiten irgendwelcher Art auf das Gerät kommt.

D

1. Lassen Sie das Gerät durch ausgebildetes Wartungspersonal reparieren, wenn....:

A. Das Netzkabel oder der Netzstecker beschädigt sind.
B. Gegenstände oder Flüssigkeiten in das Gerät gelangt sind.
C. Wenn das Gerät Regen oder Wasser ausgesetzt wurde.
D. Das Gerät nicht normal Funktioniert oder einen starken Leistungsabfall zeigt.
E. Das Gerät ist heruntergefallen oder das Gehäuse beschädigt.

Bedienelemente

(1) Ein-/Ausschalter
② AUX-Signal
③ Sendersuche / Frequenzbandauswahl
④ Alarm-Einstellung
⑤ CT-Display
⑥ LCD-Display
(7) Frequenzregler / Einstellungenregler / Automatische Sendersuche
(8) Lautstärkeregelung
⑨ Senderspeicher
10 UKW Stereo/Mono
(11) AUX-Eingang
12 Kopfhörerausgang
⑬Netzteilanschluss
14 Antenne
15 Batteriefach

LCD-Display

Batteriestandsanzeige
(B) Stereoanzeige
RDS-Anzeige
Schlaf- und Schlummerstatus
E Zeitinstellung
F Alarmanzeige
G Digitalanzeige

D

Einstellen der Uhrzeit

1. Die Uhrzeit kann entweder eingestellt werden, wenn die Radiofungtion an oder aus ist.
2. Drücken Sie auf den Einstellungsregler (an der Seite des Geräts) für mehr als 2 Sekunden und im Display fängt das Einstellungssymbol _SET , gefolgt von einem Signalton, an zu blinken.
3. Drehen Sie am Einstellungenregler, um die gewünschte Stundenzahl einzustellen.
4. Drücken Sie auf den Einstellungenregler und die Minutenziffern beginnen zu blinken.
5. Drehen Sie am Einstellungenregler, um die gewünschte Minutenzahl einzustellen.
6. Betätigten Sie den Einstellungenregler, um die Zeiteinstellung abzuschreiben. Sie können ebenfalls den Ein-/Ausschalter betätigten.

Benutzung des Radios

Senderausbahl

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Wahlen das gewünschte Frequenzband durch wiederholte Betätigung der Frequenzbandtaste. Es stehen 3 Frequenzbänder zur Verfügung: FM (UKW), AM (MW) und AUX-IN.
3. Drehen Sie am Frequenzregler, um die gewünschte Frequenz einzustellen. Die jeweilige Frequenz wird dann im Display angezeigt.
4. Sie können ebenfalls den TUNING-Knopf betätigten, um automatisch nach dem{nachsten Sender zuuchen.
5. Drehen Sie am Lautstärkeregler (an der Seite des Geräts), um die Lautstärke auf ein angenehmes Niveau zu stellen.
6. Benutzen Sie den Ein-/Ausschalter zum Ausschalten des Radios.

Speichern von Sendern

Für jeder Frequenzband stehen 5 Speicherplätze zur Verfügung – SENDERSPEICHER 1 bis 5.

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Suchen Sie nach dem gewünschten Sender mithilfe der beiden weiteriberen beschriebenen Methoden.
3. Halten Sie die gewünschte Sendertaste gedrückt bis Sie einen Signalton horen. Die Speicherplatznummer erscheint zusammen mit einem M (z. B. N) und der Sender wird unter der gewählten Sendertaste gespeichert.
4. Wiederholen Sie diesen Vorgang für die verbleibenden Sendertasten.
5. Wenn Sie eine Speichertaste neu konfigurieren, wird der vorher gespeicherte Sender überschreiben.

Abrf gespeicherter Sender

1. Betätigen Sie den Ein-/Ausschalter zum Einsatzen des Radios.
2. Wahlen Sie das gewünschte Frequenzband.
3. Betätigten Sie die gewünschte Sendertaste und

Speicherplatznummer und Senderfrequenz erscheinen im Display.

RDS-Funktion

These Funktion kann nur benutzt werden, wenn Sie einen

UKW-Sender empfangen, der RDS-Dienstleistungen anbietet.

1. Wenn ein UKW-Sender RDS-Dienstleistungen anbietet, erscheint R · D · S auf dem Display. Zusätzlich werden die Art des Programms und eventuell vorhandener Radiotext angezeigt.
2. Halten Sie die CT-Taste für mehr als 2 Sekunden gedrückt bis Sie einen Signatton horen. Die Radiouhr wird dann automatisch angepasst. Wenn „No CT“ im Display erscheint, bedeutet das, dass kein Uhrzeitsignal vorhanden ist.

D

AUX-Eingang

1. Schalten Sie das Radio an und betätigten Sie die STEP/BAND-Taste, bis im Display „AUX“ erscheint.
2. Sie können ein externes Stereo- oder Mono-Audiogerät (z. B. iPod, CD-Player oder MP3-Player) an den Aux-Eingang der Gerätseite anschließen. Die AUX-IN-Kontrollampe leuchtet auf.
3. Stellen Sie die Lautstärke an Ihr externen Audiogerät (iPod, CD-Player oder MP3-Player) ein.

Alarmzeiteinstellung

1. Um den Alarm zu aktivieren, halten Sie die ALARM-Taste für mehr als 2 Sekunden gedrückt, bis Sie einen Signalton horen und im Display „ALARM“ angezeigt wird.
2. Um den Alarm zu deaktivieren, halten Sie die ALARM-Taste erneut für mehr als 2 Sekunden gedrückt, bis Sie wieder den Signalton horen und „ALARM“ vom Display verschwindet.

Wenn der Radioalarm eingestellt ist, Goes das Radio mit dem zuletzt benutzten Sender zur eingestillten Alarmzeit an. (Wenn das Frequenzband auf AUX gestellt ist oder die Batterie nicht über genugend Strom verfügt, wird der Summer als Alarm benutzt.) Der Radioalarm goes für eine Stunde weiter, solange ernicht durch Betätigung der Bereitschaftstaste abgebrochen wird.

Einstellen der Radioalarmzeit

Stellen Sie die Alarmzeit ein, nachdem Sie die Uhrzeit eingestellt haben. Die Alarmzeit kann entweder eingestellt werden, wenn die Radiofungtion an oder aus ist.

1. Betätigten Sie die ALARM-Taste und das Radioalarmsymbol fängt an zu blinken. Zur gleichen Zeit wird die Alarmzeit angezeigt.

2. Wenn das Radioalarmsymbol blinkt, betätigen Sie den

Einstellungsreglers

für mehr als 2 Sekunden. Sie werden

einen Signalton horen und die Stundenziffern fangen an zu blinken.

1. Drehen Sie am Einstellungsregler zum Einstellen der Stundenzahl. Betätigten Sie dann den Einstellungsregler erneut, um die Stundenzahl zu bestätigten. Danach fangen die Minutenziffern an zu blinken.
2. Drehen Sie am Einstellungenregler zum Einstellen der Minutenzahl. Betätigten Sie dann den Einstellungenregler erneut, um die Minutenzahl zu bestätigen.
3. Wahlen Sie den gewünschten Radiosender und stellen Sie die Lautstärke für den Alarm ein. Schalten Sie dann das Radio aus.
4. Wenn das Alarm an besteht, können Sieihn mithilfe des Ein-/Ausschalters wieder ausschalten.

D

Schlaffunktion

Die Schlaffunktion schaltet das Radio automatisch nach Ablauf der eingestillten Wartezeit ab.

1. Halten Sie den Ein-/Ausschalter für mehr als 2 Sekunden gedrückt. Sie werden einen Signatton horen und im Display werden die verfügbaren Abschaltzeiten nacheinander angezeigt (60-45-30-15-120-90-60). Lassen Sie den Ein-/Ausschalter, wenn die gewünschte Zeiteinstellung im Display erscheint. Das Symbol erscheint im Display angezeigt und das Radio beginnnt mit der Wiedergabe des zuletzt benutzten Senders.
2. Zum Abschalten der Schlaffunktion, betätigten Sieitte den Ein-/Ausschalter. Das Symbol ^ verschwindet vom Display und das Radio Goes aus.

Frequenzstufen

Wann mussen die Frequenzstufen eingestellt werden?

In verschiedene Ländern werden unterschiedliche Frequenzstufen verwendet. Wenn Sie das Radio in Europa kaufen und es in den USA oder Lateinamerika benutzen wollen, müssen Sie die Frequenzstufen umschalten.

1. Wenn das Radio ausgeschaltet ist, halten Sie die STEP/BAND-Taste solange gedrückt, bis im Display „24 HOUR“ aufblinkt. Drehen Sie am Frequenzregler, um das Stundensystem auf 12 bzw. 24 zu stellen.

2. Betätigen Sie die STEP/BAND-Taste und drehen Sie am Frequenzregler, um die MW-Frequenzstufe (AM) auf MW 9KHz oder MW 10 KHz zu stellen. (10KHz für die USA und 9KHz für die meisten anderen Länder.)

3. Betätigten Sie die STEP/BAND-Taste zur Bestätigung ihrer Einstellung.

Hinweis:

Wenn Sie die Frequenzstufe ändern, werden alle gespeicherten MW-Sender gelöscht.

Auswahl von UKW stereo/mono

1. Der UKW-Stereo/Mono-Schalter befindet sich an der Seite des Radios.
2. Wenn das UKW-Signal zu schwach ist, kann es zu Störsignalen kommt. Um diese Störsignale zu reduzieren, können Sie den UKW-Modus auf Mono stellen.

Kopfhörerausgang

Ein 3,5 mm Kopfhörerausgang befindet sich an der linken Seite des Radios. Sie können hier ihre Kopfhörer anschließen. Wenn Sie die Kopfhörer an das Gerät anschließen wird die Audioausgabe über die internen Laufsprecher automatisch ausgeschaltet.

Reset des Radios

Wenn these Gerät statischer Elektrizität ausgesetzt wird, erscheinen im Display zufällige Codes (sinnloses Zeichenwirrwarr). Um das Gerät wieder in den Originalzustand zu versetzen,ziehen den Stecker aus der Steckdose und sehen Sie die Batterien aus dem Gerät für mehr als 3 Minuten hereus. Danach Funktioniert das Radio wie gewohnt.

D

Technische Daten

Stromversgorungsanforderungen

Netzteil DC 9V 700mA Kontaktmitte positiv

Batterien 6xUM-2 (GröBe C)

Batterlebensdauer Ca . 70 Stunden für 4 Stunden am Tag mit alkalischen Batterien

Frequenzbereich UKW (FM) 87,50 - 108 MHz

MW (AM) 522 - 1629 kHz (9 kHz/Schritte)

oder

MW (AM) 520 - 1710 kHz (10 kHz/Schritte)

Elektrische Schaltung

Lautsprecher 2,5 Zoll 8

Ausgangsleistung 800 + 800 ~mW

Kopfhörerausgang 3,5 mm Durchmesser.

Antennensystem Teleskopantenne

Sollten sind irgendwann das Gerät nicht mehr benutzen, achten Sie bei der EntsorgungIBE auf folgenden: Altgerate sollenn nicht zusammen mit dem Hausmull entsorgt werden. Geben Sie das Gerät zum Recycling, soweit das möglich ist. Wenden Sie sichitte an ihre lokalen Behörden oder ihren Handler fur mehr Informationen zur Entsorgung these Geräts. (WEEE-Richtlinie - Waste Electrical and Electronic Equipment Directive).
