BEDIENUNGSANLEITUNG PR-D7 SANGEAN

Autonomie des piles:

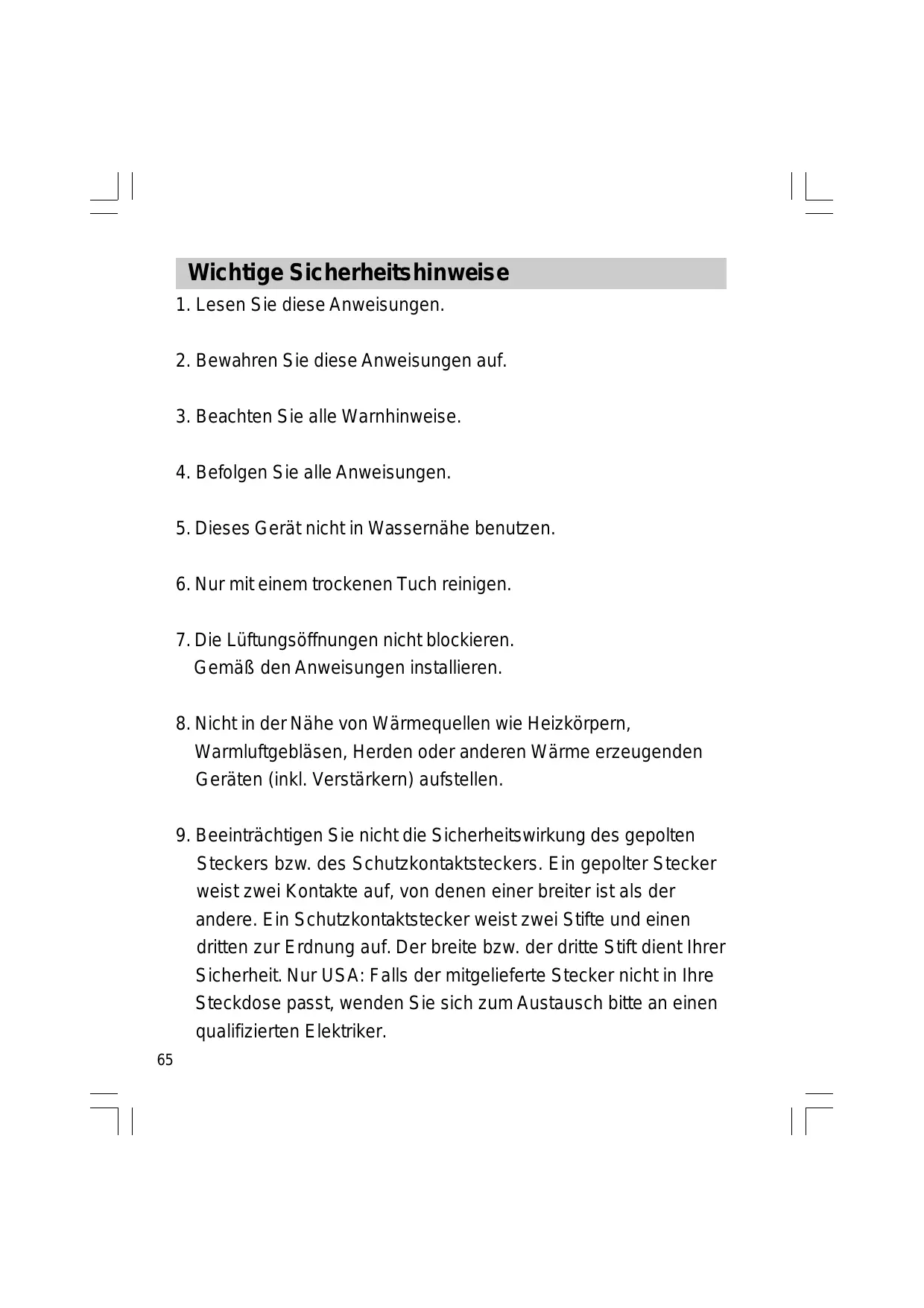

Wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie diese Anweisungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Dieses Gerät nicht in Wassernähe benutzen.
6. Nur mit einem trockenen Tuch reinigen.
7. Die Lüftungsöffnungen nicht blockieren. Gemäß den Anweisungen installieren.
8. Nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmluftgebläsen, Herden oder anderen Wärme erzeugenden Geräten (inkl. Verständern) aufstellen.

9. Beeinträchtigen Sie nicht die Sicherheitswirkung des gapolten Steckers bzw. des Schutzkontaktsteckers. Ein gapolter Stecker weist zwei Kontakte auf, von denen einer breiter ist als der andere. Ein Schutzkontaktstecker weist zwei Stifte und einen dritten zur Erdnung auf. Der breite bzw. der dritte Stift dient ihrer Sicherheit. Nur USA: Falls der mitgelieferte Stecker nicht in ihre Steckdose passst, wenden Sie sich zum Austauschitte an einen qualifizierten Elektriker.

10. Nicht auf das Netzkabel treten und nicht knicken, besonderss nicht an der Steckdose bzw. Mehrfachsteckdose und wo das Kabel an das Gerät anschließt.

11. Nur vom Hersteller zugelassenes Zubehör verwenden.
12. Nur mit vom Hersteller zugelassenen oder mit dem Gerät verkaufen Rollwagen, Fußen, Dreifüßen oder Tischen verwenden. Wenn ein Rollwagen benutzt wird, muss er vorsichtig bewegt werden, damit es nicht zu Verletzungen durch Stolpern kommt.
13. Das Gerät bei Gewittern und längerer Nichtbenutzung vom Netz trennen.
14. Wenden Sie sich für alle Reparaturen an qualifizierte Techniker. Eine sachkundige Prüfung und gegebenenfalls Reparatur ist erforderlich, falls das Gerät auf irgendine Weise beschädigt wurde, zum Beispiel am Netzkabel oder Stecker, wenn Wasser darüber geschüttet wurde oder Objekte in das Gerät gefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt worden ist, es nicht ordnungsgemäß Funktioniert oder fallen gelassen wurde.
15. Setzen Sie diese Gerät niemals Regen oder Feuchtigkeit aus. Brand- und Stromschlaggefahr!
16. Die Warning vor Stromschlagen mit dem zugehörigen Symbol befindet sich auf der Unterseite des Geräts.
17. Das Gerätarf nicht Tropfwasser oder Spritzern ausgesetzt werden. Objekte, die Wasser enthalten, dürfen nicht auf das Gerätgestellt werden.

D

Bedienelemente

① Lautsprecher
② Frequenztaste
③ LCD Display
④ Ladelampe
⑤ Radiowecker
⑥ Summtonwecker
⑦ Ein/Austaste (Power)
(8) Lautstärkeregler
⑨ Auf/Abwärtsuchtaste
10 Auto-Taste
⑪ Speichertasten
⑫ Batteriefach
13 UKW Teleskopantenne
14 Kopfhörerbuchse
Gleichstrom-Eingangsbuchse

LCD Display

Frequenzband
(8) Senderfrequenz
Schlummer- und Sleep-Funktion
Uhrzeit einstellen
(E) Uhrzeit
(F) Summtonwecker
Radiwecker
H PM (Nachmittag/Abend)
① Frenzeinheit
Gespeicherter Sender
Batteriestandsanzeige

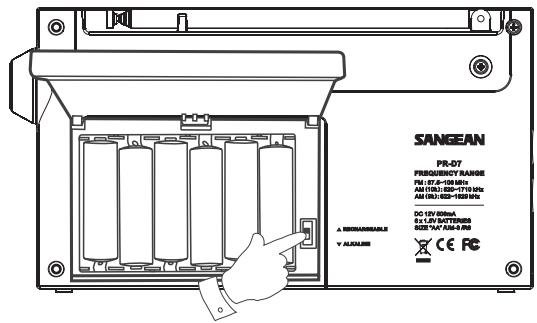

Batteriebetrieb mit Alkalinebatterien

1. Die Abdeckung des Batteriefachs auf der Rückseite öffnen, indem Sie sie in Richtung des Pfeiles schiben.
2. 6 AA „Mignon"-Alkalinebatterien (UM3, LR6) ins Batteriefach einlagen. Achten Sie auf die richtige Polarität wie im Batteriefach ausgewiesen.
3. Den Batterieschalter auf Alkaline stellen und dann die Abdeckung des Batteriefachs wieder anbringen.

Wichtig:

Wenn Sie Alkalinebatterien benutzen, muss der Batterieschalter auf Alkaline stehen. Andernfalls konnte schwerer Schaden an Batterien und Radio entstehen.

Verminderte Leistung, verzerrter Klang oder "stotternde" Tonausgabe können darauf hinweisen, dass die Batterien ersetzt werden müssen.

Falls das Radio für längerere Zeit nicht benutzt wird, empfehlen wir, die Batterien aus dem Gerät zunehmen.

Der besseren Wirtschaftlichkeit wegen möchten wir Ihnen raten, das Radio nach Möglichkeit über den Wechselstromadapter zu betreiben und nur für gelegentlichen oder Stand-by-Betrieb Batterien zu verwenden. Falls Sie jedoch beabsichtigen,*häufig im Batteriebetrieb Radio zu horen, empfehlen wir, wiederauffladbare Batterien zu verwenden.

D

Batteriebetrieb mit wiederaufladbaren Batterien

1. Die Abdeckung des Batteriefachs auf der Rückseite des Geräts abnehmer, indem Sie sie in Richtung des Pfeiles schieren.
2. 6 niederaufladbare AA "Mignon"-Batterien (UM3) ins Batteriefach einlagen. Achten Sie auf die richtige Polarität wie im Batteriefach ausgewiesen. Das Radio ist für den Betrieb mit niederaufladbaren Nickel-Metallhydrid- (NiMH) Batterien vorgesehen.
3. Den Batterieschalter auf Wiederaufladbar (Rechargeable) stellen und dann die Abdeckung des Batteriefaches wieder anbringen.
4. Den mitgelieferten Wechselstromadapter an die Wechselstrom-Eingangsbuchse auf der linken Seite des Radio anschließen und dann mit einer Standard-13A-Steckdose verbinden.
5. Die blinkende Ladelampe weist darauf hin, dass die Batterien geladen werden. Nach etwa 7 Stunden sind die Batterien vollständig aufgeladen. Die LED hört auf zu blinken.

Wichtig:

Wenn Sie wiederaufladbare Batterien verwenden, muss der Batterieschalter auf Wiederaufladbar gestellt sein. Die Batterien werden nur aufgeladen, wenn das Radio ausgescheltet und mit dem Wechselstromadapter verbunden ist.

1. Verminderte Leistung, verzerrter Klang oder "stotternde" Tonausgabe können darauf hinweisen, dass die Batterien wieder aufgeladen werden müssen. Die Ladelampe leuchtet auf, wenn die Energie der Batterien nicht ausreicht, um das Radio einzuschalten.
2. Falls das Radio für längerere Zeit nicht benutzt wird, empfehlen wir, die Batterien aus dem Gerät zunehmen.

Verwendung des mitgelieferten Wechselstromadapters

Der Wechselstromadapter liefert 12V
Gleichstrom-Ausgangsspannung bei 500mA . Er hat einen mönlichen 1-poligen Stecker.

1. Den Stecker des Adapters an die Gleichstrom-Eingangsbuchse auf der linken Seite des Radios anschließen.
2. Den Adapter in eine Standard-13A-Steckdose stecken. Sobald der Adapter mit Radio und Stromnetz verbunden ist, werden die Batterien automatisch abgetrennt.

Falls der Adapter ans Radio angeschlossen, aber nicht mit dem Stromnetz verbunden ist, bezieht das Gerät den Strom von den Batterien, sofern vorhanden.

Der Wechselstromadapter sollte vom Stromnetz und Radio getrennt werden, wenn das Gerät nicht benutzt wird.

Einstellen der Uhrzeit

1. Die Uhrzeit kann bei ein- oder ausgeschalteten Radio eingestellt werden.
2. Das Display zeigt “- - - -”, wenn die Batterien eingesetzt werden oder das Gerät mit dem Stromnetz verbunden wird.
3. Die Taste für mehr als 2 Sekunden gedrückt halten. Auf dem Display blinken das Einstellen-Symbol _SET und die Stundenziffer. Ein Piepton folgt.
4. Auf/Abwärtsushaltaste drücken, um die gewünschte Stunde festzulegen.
5. Drucken Sie wieder . Die Minutenziffern blinken.
6. Die Auf/Abwärtsushantaste drücken, um die gewünschte Minute festzulegen.
7. Wieder drücken, um die Einstellung der Uhrzeit abzuschreiben.

D

Bedienung des Radios

Das Radio verfügt über drei Sendersuchmodi – die automatische Sueche, die manuelle Sueche und den Senderspeicher.

Automatische Sendersuche

1. Das Radio mit der Ein/Austaste einschalten.
2. Mit der Frequenztaste die gewünschte Bandbreite wahren. Für UKW-Betrieb die Teleskopantenne ganz ausziehen und für besten Empfang ausrichten. Für Mittelwellenbetrieb das Radio bewegen, um das Beste Signal zu finden.
3. Die Auto-Taste kurz drücken (Gedrückthalten für mehr als 2 Sekunden wird die Uhrzeiteinstellung aktivieren). Das Radio startet den Suchlauf (aufwärts) und hält automatisch an, wenn ein Sender mit ausreichendem Signal gefunden wurde. Drücken Sie wieder die Auto-Taste, um den gefundenen Sender zu bestätigten. Falls Sie einen gefundenen Sender nicht mit der Auto-Taste bestätigten, wird das Radio nach den{nachsten verfügbarbaren Sendern weiteruchen.
4. Zur Einstellung der Lautstärke den Lautstärkeregler drehen.
5. Zum Abschalten des Radios die Ein/Austaste drücken. Auf dem Display wird OFF eingebrendet.

Manuelle Sendersuche

1. Das Radio mit der Ein/Austaste einschalten.
2. Mit der Frenenztaste die gewünschte Bandbreite wahren. Die Antenne wie oben beschrieben ausrichten.
3. Einfaches Drücken der Auf/Abwärtsushonte modifiziert die Frequenz um den folgenden Betrag: UKW (FM): 50 oder 100 kHz MW (AM): 9 oder 10 kHz
4. Auf-/Abwärtsuchtaste gedrückt halten, bis sich die auf dem Display angezeigte Frequenz rasch zu ändern beginnnt. Wenn Sie die Taste loslassen, durchsucht das Radio den Frequenzbereich und hält automatisch an, wenn ein Sender mit ausreichendem Signal gefunden wurde.
5. Zur Einstellung der Lautstärke den Lautstärkeregler drehen.
6. Zum Abschalten des Radios die Ein/Austaste drücken. Auf dem Display wird OFF eingebrendet.

Speichern eines Senders

Für jeder Frequenzband stehen 5 Speicherplätze zur Verfügung.

1. Das Radio mit der Ein/Austaste einschalten.
2. Mit einer der oben beschriebenen Methoden einen Sender einstellen.
3. Die gewünschte Speichertaste gedrück gehalten, bis ein Piepton zu horen ist. Die Speichertastennummer, unter der Sender nun gespeichert ist, erscheint auf dem Display.
4. Dieses Verfahren für die übrigen Speichertasten wiederholen.
5. Gespeicherte Sender konnen mit oben beschrieben Verfahren auch überschreiben werden.

D

Gespeicherte Sender aufrufen

1. Mit der Ein/Austaste das Radio einschalten.
2. Das gewünschte Frequenzband wahlen.
3. Kurz die gewünschte Speichertaste drucken.

Die Speichertastennummer und die Freqenz des Radiosenders erscheinen auf dem Display.

Den Radiowecker einstellen

Wenn der Radiowecker gewählt wird, gibt das Gerät zur gewünschten Weckzeit den eingestillten Radiosender wieder. Das Radio lauft eine Stunde lang weiter, wenn es nicht mit der Ein/Austaste abgestellt wird. Drücken der Ein/Austaste bei laufendem Wecker schaltet den Wecker für 24 Stunden ab.

Hinweis:

Der Radiwecker kann nur aktiviert werden, wenn sowohl Weckzeit als auch Sender des Radiweckers eingestellt sind. Der Radiwecker wird bei niedrigem Batteriestand oder schlechtem Empfangssignal automatisch auf Summton umgeste

a. Einstellung der Weckzeit

1. Die Weckzeit kann bei ein- oder ausgeschalteten Radio eingestellt werden.
2. Die Radiwecker-Taste kurz drücken. Das Display zeigt das Radiweckersymbol und die zuletzt eingestellte Radiofrequency.
3. Die Taste für mehr als 2 Sekunden gedrückt halten. Es folgt ein Piepton.
4. Die Stundenziffer auf dem Display blinkt. Mit der Auf/Abwärtsuchtaste die Stunde einstellen und zur Bestätigung wieder die Taste drücken.
5. Auf die gleiche Weise die Minuten einstellen. Abermals drücken, um die Einstellung der Weckzeit abzuschreiben.
6. Auf dem Display blinkt nun die zuletzt eingestellte Radiofrequenz. Mit der Auf/Abwärtssuchtaste den zum Wecken gewünschten Radiosenderuchen oder einfach mit einer der Speichertasten auswahlen.
7. Nochmals drucken. Der Radiwecker ist gestellt.
8. Die Radiwecker-Taste 2 Sekunden lang gedrückt halten, um den Radiwecker zu deaktivieren. Das Radiweckersymbol verschwindet mit einem Piepton vom Display.

Hinweis:

Falls kein neuer Sender fur den Radiwecker eingestellt wird, wählts das Gerät den zuletzt zum Wecken verwendeten.

D

Einstellung des Summtonweckers mit HWS („Humane Wake System“, behutsames Wecksystem)

Wenn Sie den Wecker auf „buzzer“ stellen, werden Sie mit einem Summton geweckt. Die Lautstärke des Summtons erhöht sich eine Minute lang alle 15 Sekunden. Danach folgt eine Minute Ruhe, und der Zyklus beginnnt von Neuem. Der Wecker lauft eine Stunde lang weiter oder bis er mit der Ein/Austaste abgestellt wird. Drücken der Ein/Austaste bei laufendem Wecker schaltet den Wecker für 24 Stunden ab.

1. Der Summtonwecker kann bei ein- oder ausgeschalteten Radio gestellt werden.
2. Kurz die Summtontaste drücken. Das Symbol - erscheint auf dem Display.
3. Die Taste für mehr als 2 Sekunden gedrückt halten. Es ertont ein Piepton und die Stundenziffer beginnnt zu blinken.
4. Mit der Auf-/Abwärtsuchtaste die gewünschte Stunde festlegen. Wieder drücken - die Minutenziffer beginnnt zu blinken.
5. Mit der Auf-/Abwärtssuchtaste die gewünschte Minute festlegen und durch abermaliges Drücken der Taste das Stellen des Weckers abschreiben. Wenn der Summtonwecker gestellt ist, zeigt das Display das Symbol -
6. Zum Abstellen des Summtonweckers halten Sie die Summtontaste für mehr als 2 Sekunden gedrückt. Ein Piepton weist darauf auf hin, dass der Wecker abgestellt wurde.

Schlummerfunktion

1. Wenn der Wecker lauft, kann die Schlummerfungtion durch Drücken einer beliebigen Taste – außer der Ein/Austaste – aktiviert werden. Der Radio- oder Summtonwecker wird für eine Zeitspanne von 5 Minuten unterbrochen.
2. Auf dem Display blinking sowohl das Schlummersymbol z^z als auch das Wecksymbol. Die Schlummerfunktion kann während des 1-stündigen Weckvorgangs beliebig oft eingesetzt werden.

Sleep-Timer

Der Sleep-Timer schaltet das Radio nach einer im Voraus festgelegten Zeit automatisch ab.

1. Die Ein/Austaste für mehr als 2 Sekunden gedrückt halten. Nach einem Piepton wechselt das Display zwischen den verschieden zu Auswahr stehenden Zeitspannen, in der Reihenfolge: 60-45-30-15-120-90-60. Lassen Sie die Ein/Austaste erst los, wenn die gewünschte Zeitspanne auf dem Display erscheint. Das Display zeigt das Symbol und das Radio spiel den zuletzt gewählten Sender.

2. Um den Sleep-Timer zu deaktivieren, drücken Sie die Ein/Austaste. Das Symbol « verschwindet vom Display und das Radio schaltet sich ab.

Hintergrundbeleuchting des Displays

Drücken einer beliebigen Taste{lásst das Display für etwa 15 Sekunden aufleuchten. Während der automatischen Sendersuche und bei laufendem Wecker wird die Hintergrundbeleuchtung ebenfalls eingeschaltet.

D

Frequenzschritt festlegen

In manchen Ländern werden andere Frequenzschritte verwendet.

Falls Sie Ihr Radio in Europa gekauft haben und in Nordamerika benutzen möchten, müssen Sie möglicherweise den

Frequenzschritt anpassen, damit das Radio Ihnen weiterhin gute Dienste leisten kann.

Wenn Sie bei ausgeschalteten Radio die Frequenztaste für mehr als 2 Sekunden gedrückt halten, zeigt das Display den momentan eingestillten UKW-Frequenzschritt an.

Halten Sie die Frequenztaste für weitere ca. 5 Sekunden gedrückt, bis „FM“ (UKW) und „50kHz“ (Frequenzschritt) auf dem Display blinken und ein Piepton ertönt. Mit der Auf-/Abwärtsuchtaste können Sie den Frequenzschritt auf 100 kHz umstellen.

Nachdem der UKW-Frequenzschritt angepasst wurde, drücken Sie wieder die Frenenztaste. Auf dem Display blinken jetzt „MW“ und „9kHz“. Sie können den MW-Frequenzschritt auf 10kHz umstellen, indem Sie die Auf-/Abwärtsuchtaste drücken. Zum Fertigstellen wieder die Frenenztaste drucken.

12/24-Stunden-Format einstellen

Nachdem der UKW/MW-Frequenzschritt angepasst wurde, blinkt auf dem Display die Angabe „12H“. Wahlen Sie mit der

Auf-/Abwärtschutaste das 24-Stunden-Format. Zum Fertigstellen die Frequenztaste drücken.

Kopfhörerbuchse

Auf der linken Seite des Radios befindet sich eine 3.5 mm Kopfhöhrerbuchse. Anschließlich eines Kopfhörers unterrückt automatisch den integrierten Laufsprecher.

Spezifikationen

Stromversorgung

Wechselstromadapter:
12V 500 mA Gleichstrom; 1-poliger mannlicher Stecker

Batterien: 6 x AA „Mignon“ (UM3, LR6)

Lebensdauer der Batterien:
Ca. 38 Stunden Radiobetrieb bei 4 Stunden täglich,
normaler Lautstärke und Benutzung von Alkalinebatterien.

Frequenzbereich:
UKW 87.50 – 108 MHz
MW 522 – 1629 kHz (9 kHz/Schritt) oder
MW 520 – 1710 kHz (10 kHz/Schritt)

Schaltungsmerkmale

Lautsprecher: 3 Zoll, 8 Ohm

Ausgabeleistung: 1.5 Watt bei Verwendung des Wechselstromadapters

Kopfhörerbuchse: 3.5 mm Durchmesser

Antenne: Teleskopantenne

D

Sollten Sie这点es Produkt irgendwann entsorgen,müssen,beachten Sieitte: Elektrogeräte sollenn nicht im Hausmüll entsorgt werden.itte übergeben Sie das Produkt einer geeigneten Entsorgungseinrichtung.Fragen Sie die zuständigen ortlichen Stellen oder ihren Handler um Hinweise zum Recyclen (Elektro- und Elektronikschrottentsorgungsvorschrift).
