MODE D'EMPLOI PR-D7 SANGEAN

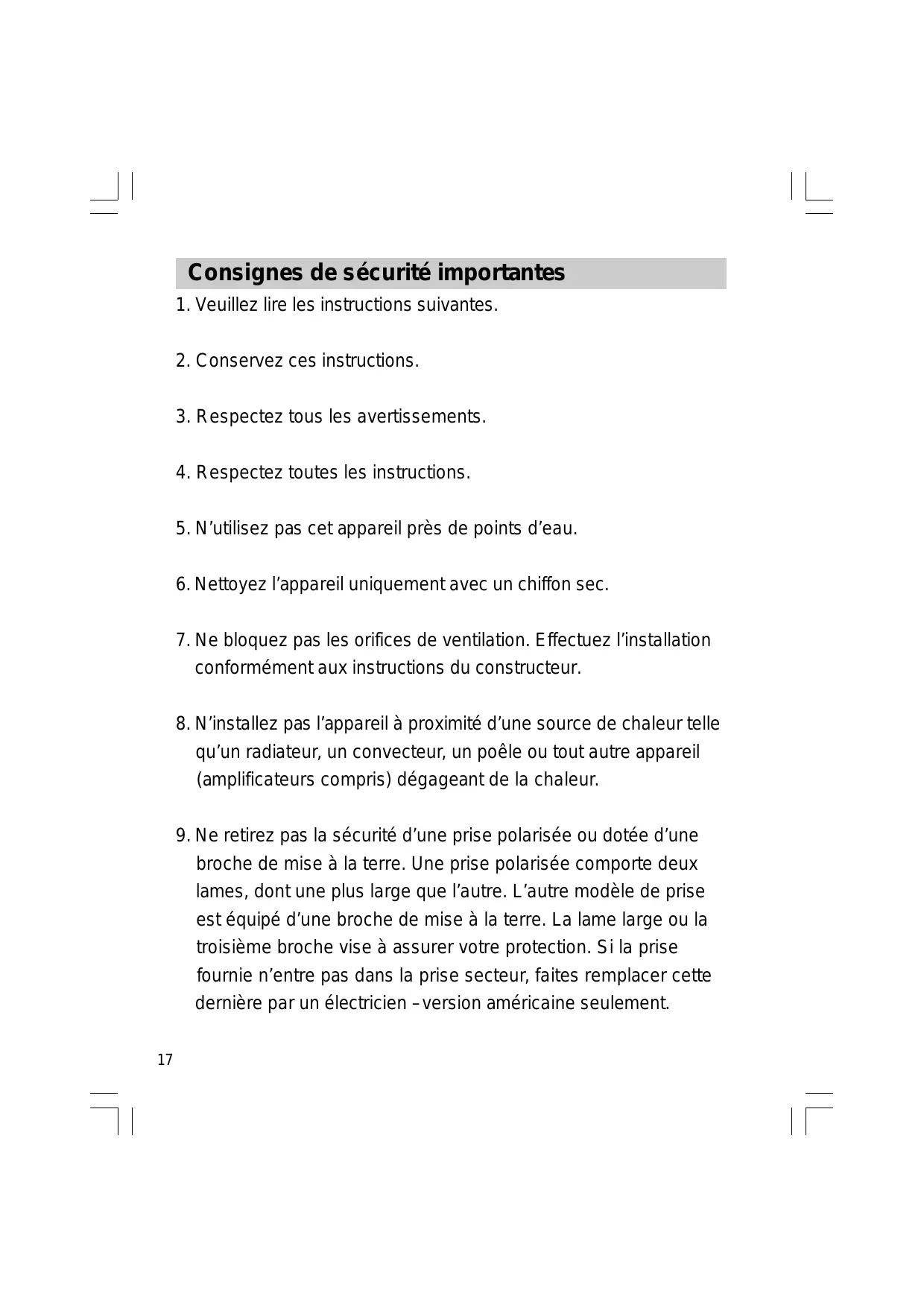

Consignes de sécurité importantes

1. Veuillez lire les instructions suivantes.

2. Conservez ces instructions.

3. Respectez tous les avertissements.

4. Respectez toutes les instructions.

5. N’utilisez pas cet appareil près de points d’eau.

6. Nettoyez l’appareil uniquement avec un chiffon sec.

7. Ne bloquez pas les orifices de ventilation. Effectuez l’installation

conformément aux instructions du constructeur.

8. N’installez pas l’appareil à proximité d’une source de chaleur telle

qu’un radiateur, un convecteur, un poêle ou tout autre appareil (amplificateurs compris) dégageant de la chaleur.

9. Ne retirez pas la sécurité d’une prise polarisée ou dotée d’une

broche de mise à la terre. Une prise polarisée comporte deux lames, dont une plus large que l’autre. L’autre modèle de prise est équipé d’une broche de mise à la terre. La lame large ou la troisième broche vise à assurer votre protection. Si la prise fournie n’entre pas dans la prise secteur, faites remplacer cette dernière par un électricien –version américaine seulement.

10. Protégez le cordon d’alimentation afin qu’il ne soit pas piétiné

ou pincé, en particulier au niveau des prises de courant, dans les gouttières de câblage ou à la sortie de l’appareil.

11. Utilisez exclusivement les pièces et accessoires spécifiés

par le constructeur.

12. Utilisez exclusivement la table à roulettes, le socle, le trépied,

le support mural ou la table spécifié(e) par le constructeur ou vendu(e) avec l’appareil. Si vous utilisez une table à roulettes, déplacez-la avec précaution pour qu’elle ne risque pas de se renverser avec l’appareil.

13. Débranchez l’appareil pendant les orages ou si vous ne l’utilisez

pas pendant une période prolongée.

14. Toute réparation doit être effectuée par des techniciens

qualifiés. Une réparation peut être nécessaire lorsque l’appareil a été endommagé d’une manière quelconque, par exemple si le cordon d’alimentation ou la prise est abîmée, si du liquide a été renversé sur l’appareil ou si des objets sont tombés à l’intérieur, si l’appareil a été exposé à la pluie ou à l’humidité, ne fonctionne pas normalement, ou s’il est tombé.

15. Afin de réduire les risques d’incendie et d’électrocution,

n’exposez pas cet appareil à la pluie ou l’humidité.

16. L’avertissement d’un risque d’électrocution présent et le

symbole associé sont situés au dessous de l’appareil.

17. N’exposez pas l’appareil aux éclaboussures et égouttements.

Aucun objet rempli de liquide, comme un vase, ne doit être placé sur l’appareil.

Haut-parleur Touche de sélection de la bande Écran LCD Indicateur de charge Touche Alarme radio Touche Alarme buzzer Touche Alimentation/Arrêt automatique Commande de réglage du volume Commande de réglage de la fréquence radio Touche Recherche/Validation de l’heure Touches de présélection de stations Compartiment à piles Antenne Fm télescopique Connecteur Ecouteurs Connecteur DC In Écran LCD

Bande de fréquences radio sélectionnée Fréquence de la station radio sélectionnée Indicateur Veille et Snooze Indicateur de réglage de l’horloge Horloge Alarme Buzzer Alarme Radio Indicateur PM Unité de fréquence Présélections Indicateur du niveau de charge des piles Fonctionnement sur piles alcalines

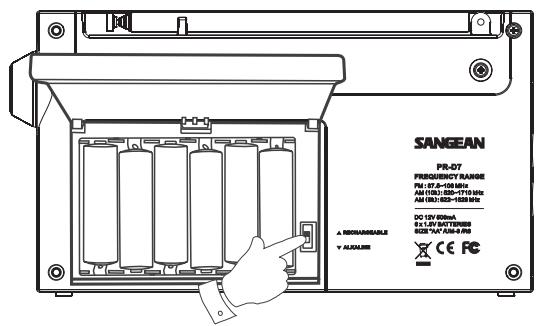

1. Retirez le couvercle du compartiment à piles situé à l’arrière

de la radio en faisant glisser celui-ci dans le sens indiqué par la flèche.

2. Insérez 6 piles alcalines AA ( UM3 , LR6 ) dans leurs

emplacements respectifs. Assurez-vous de bien respecter la polarité indiquée dans le compartiment à piles.

3. Positionnez le sélecteur du type de pile sur la position Alcaline,

replacez le couvercle du compartiment à piles. Important: lorsque vous utilisez des piles alcalines, le sélecteur de piles doit toujours être positionné sur Alcaline. Ne pas faire ceci pourrait se résulter par de sérieux dommages à la radio ou aux piles. Une baisse des performances, distorsion du son et un son ‘troublé’ sont des signes de charge insuffisante des piles, il est alors recommandé de les remplacer à ce moment. Il est recommandé de retirer les piles de la radio lorsque vous pensez ne plus l’utiliser sur une période prolongée. Nous vous recommandons d’utiliser l’adaptateur CA lorsque vous le pouvez, et de faire fonctionner la radio sur piles occasionnellement ou pour laisser l’appareil en veille. Lorsque vous pensez écouter de la musique sur une période prolongée, utilisez des piles rechargeables.

Fonctionnement sur piles rechargeables

1. Retirez le couvercle du compartiment à piles situé à l’arrière de

l’appareil en faisant glisser le couvercle du compartiment à piles dans le sens indiqué par la flèche.

2. Insérez 6 piles rechargeables AA (UM3) dans les emplacements.

Assurez-vous de respecter la polarité indiquée dans le compartiment à piles lorsque vous installez les piles. La radio est conçue pour fonctionner avec des piles rechargeables Nickel métal hybride (NiMH).

3. Faites glisser le sélecteur de piles sur la position Rechargeable

puis replacez le couvercle du compartiment à piles.

4. Raccordez l’adaptateur de courant CA fourni au connecteur

DC In situé sur le coté gauche de la radio, puis raccordez l’autre extrémité de l’adaptateur à une prise de courant standard 13A.

5. Le témoin d’alimentation clignote et indique que la mise en

charge des piles est en cours. La durée de mise en charge est d’environ 7 heures, le témoin de mise en charge s’arrête de clignoter une fois la mise en charge terminée. Important: lorsque vous utilisez des piles rechargeables, vérifiez que le sélecteur de piles est positionné sur Rechargeable. Les piles se mettent en charge seulement lorsque la radio est éteinte et l’adaptateur de courant connecté à la radio.

6. Une baisse des performances, distorsion du son et un son

‘troublé’ sont des signes de charge insuffisante des piles, il est alors recommandé de les recharger. L’indicateur de charge s’allume lorsque les piles sont épuisées et sont trop faibles pour pouvoir mettre la radio en marche.

7. Il est recommandé de retirer les piles de la radio lorsque vous

n’utilisez pas la radio sur une période prolongée.

Alimentation via l’adaptateur de courant CA L’adaptateur de courant CA possède une sortie 12 Volts CC de 500 mA avec broche centrale positive.

1. Raccordez une extrémité de l’adaptateur de courant au

Connecteur DC In situé sur le côté gauche de la radio.

2. Raccordez l’autre extrémité de l’adaptateur de courant à une

prise standard 13A. Lorsque l’adaptateur de courant est raccordé au secteur et à la radio, l’alimentation par les piles est désactivée. Lorsque l’adaptateur de courant est raccordé à la radio et non au secteur, la radio fonctionnera sur piles si celles-ci sont installées. L’adaptateur de courant CA doit être déconnecté du secteur et de la radio lorsque vous ne l’utilisez pas. Réglage de l’horloge

1. Vous pouvez régler l’horloge lorsque la radio est en marche

2. L’écran affiche “ - : - - “ lorsque vous insérez les piles ou lorsque

vous raccordez la radio au secteur.

3. Appuyez et maintenez enfoncée la touche

pendant plus de 2 secondes, le symbole de réglage de l’heure et les chiffres des heures clignotent suivis d’un bip.

4. Appuyez sur la touche Tuning Haut/bas pour régler l’heure.

5. Appuyez à nouveau sur la touche

, les chiffres des minutes clignotent.

6. Appuyez sur la touche Tuning Haut/bas pour régler les minutes.

7. Appuyez sur la touche

pour terminer le réglage de l’horloge.

Fonctionnement de la radio Cette radio possède 3 modes de recherche de stations – Recherche automatique, Recherche manuelle et Rappel de stations. Recherche automatique

1. Appuyez sur la touche Alimentation pour mettre la radio

2. Sélectionnez une bande de fréquences radio en appuyant sur

la touche de sélection de la bande de fréquences radio. Pour la bande FM, étendez et tournez complètement l’antenne télescopique pour obtenir la meilleure réception. Pour la bande AM (MW), tournez la radio pour obtenir le meilleur signal.

3. Appuyez et relâchez la touche Recherche (restez appuyé sur la

touche Recherche pendant plus de 2 secondes pour activer l’heure), la radio recherchera les stations vers les fréquences supérieures et s’arrêtera automatiquement sur la première station ayant un signal suffisant. Appuyez à nouveau sur la touche Recherche pour mémoriser la station. La recherche des stations radio suivantes continuera si vous n’appuyez pas sur la touche Recherche au moment où une station radio a été trouvée.

4. Tournez la Commande de réglage du volume pour régler

5. Pour éteindre la radio, appuyez sur la touche Alimentation.

L’écran affiche ARRET.

1. Appuyez sur la touche Alimentation pour mettre la radio

2. Sélectionnez la bande de fréquences radio de votre choix en

appuyant sur la touche de sélection de la bande de fréquences radio. Ajustez l’antenne comme décrit précédemment.

3. Une simple pression de la touche Tuning haut ou bas permet de

modifier la fréquence par incrément de: FM: 50 ou 100 kHz AM (MW): 9 ou 10 kHz

4. Appuyez et maintenez enfoncée la touche Tuning haut ou bas

jusqu’à ce que la fréquence affichée à l’écran commence à défiler rapidement. Relâchez la touche. Votre radio recherche alors les stations radio sur la bande de fréquences radio sélectionnée et s’arrêtera automatiquement sur la première station radio ayant un signal suffisant.

5. Tournez la Commande de réglage du volume pour régler

6. Pour éteindre la radio, appuyez sur la touche Alimentation.

L’écran affiche Arrêt. Mémorisation de stations 5 espaces de présélection sont disponibles pour chaque bande de fréquences radio.

1. Appuyez sur le Commutateur d’alimentation pour mettre la radio

2. Sélectionnez une station comme indiqué précédemment.

3. Appuyez et maintenez enfoncée la touche de présélection de

votre choix jusqu’à ce que la radio émette un bip. Le numéro de la touche de présélection s’affiche à l’écran, la station sera mémorisée sur cette touche de présélection.

4. Répétez ce processus pour les touches de présélection

5. Les stations mémorisées sur des touches de présélections

peuvent être remplacées en suivant la procédure ci-dessus.

1. Appuyez sur le Commutateur d’alimentation pour mettre la radio

2. Sélectionnez la bande de fréquences radio de votre choix.

3. Restez appuyé quelques secondes sur une touche de

présélection de votre choix, le numéro de présélection et la fréquence radio s’affichent à l’écran. Réglage de l’alarme Lorsque vous sélectionnez l’alarme radio, la radio se met en marche et la station désirée est activée à l’heure définie. L’alarme radio retentit pendant une heure jusqu’à ce que celle-ci soit désactivée en appuyant sur la touche Alimentation. Lorsque l’alarme est activée, appuyez sur la touche Alimentation pour annuler l’alarme pendant 24 heures. Remarque: l’alarme radio peut être seulement activée lorsque l’heure et la station de l’alarme radio sont définies. L’alarme radio basculera automatiquement en alarme buzzer lorsque la batterie de la radio ou le signal de la station radio sélectionnée devient trop faible.

1. L’alarme radio peut être réglée lorsque la radio est activée

2. Appuyez puis relâchez la touche Alarme radio, la radio affiche le

symbole Alarme radio et la dernière fréquence radio sélectionnée.

3. Appuyez sur la touche

pendant plus de 2 secondes, un bip retentit.

4. Les chiffres des heures clignotent, utilisez la touche

Tuning Haut/bas pour sélectionner une heure et appuyez ensuite sur la touche pour confirmer le réglage de l’heure.

5. Effectuez la même procédure pour régler les minutes.

Appuyez à nouveau sur la touche pour terminer les réglages de l’alarme.

6. La dernière fréquence radio sélectionnée clignote à l’écran,

appuyez sur la touche Tuning Haut/bas pour sélectionner la station radio que vous souhaitez écouter à votre réveil ou appuyez simplement sur une touche de présélection pour sélectionner la station de réveil.

7. Appuyez à nouveau sur la touche

pour terminer le réglage de l’alarme radio.

8. Appuyez et maintenez enfoncée la touche Alarme radio pendant

2 secondes pour désactiver l’alarme radio. Le symbole de l’alarme radio disparait et un bip retenti. Remarque: si vous n’avez pas sélectionné de nouvelle station radio, la dernière station radio écoutée sera alors sélectionnée.

Réglage de l’alarme HWS avec buzzer ( Humane Wake System ) Un bip retentit lorsque vous avez sélectionné l’alarme HWS. Le volume du bip de l’alarme augmentera toutes les 15 secondes pendant une minute, suivi d’une minute de silence, ce cycle est répété indéfiniment. L’alarme HWS retentira pendant une heure jusqu’à ce que celle-ci soit désactivée en appuyant sur la touche Alimentation. Lorsque l’alarme est activée, appuyez sur la touche Alimentation pour annuler l’alarme pendant 24 heures.

1. L’alarme HWS buzzer peut être réglée lorsque la radio est en

2. Appuyez et relâchez la touche Alarme HWS buzzer

le symbole s’affiche.

3. Maintenez enfoncée la touche

pendant plus de 2 secondes jusqu’à ce que vous entendiez un bip, les chiffres des heures clignotent.

4. Appuyez sur la touche Tuning Haut/bas pour régler l’heure,

appuyez ensuite sur la touche , les chiffres des minutes clignotent.

5. Appuyez sur la touche Tuning Haut/bas pour régler les minutes,

appuyez ensuite sur la touche pour terminer le réglage de l’alarme. Le symbole s’affiche après que vous ayez réglé l’alarme avec buzzer.

6. Appuyez et maintenez enfoncée la touche Alarme avec

buzzer pendant au moins 2 secondes, un bip retentit et indique l’activation/désactivation de l’alarme.

1. Lorsque l’alarme est activée, appuyez sur une touche autre que

la touche Alimentation pour activer la fonction Snooze. La radio ou l’alarme HWS buzzer sera interrompue pendant 5 minutes.

2. Le symbole Snooze

et Alarme clignotent. Vous pouvez utiliser la fonction Snooze autant de fois que vous le souhaitez avant la désactivation de l’alarme (l’alarme est active pendant une heure). Fonction Veille La minuterie Veille éteint automatiquement la radio une fois la durée définie écoulée.

1. Appuyez et maintenez enfoncée la touche Alimentation

pendant plus de 2 secondes, un bip retentit, les durées de veilles disponibles défileront dans l’ordre suivant 60-45-30-15-120-90-60. Relâchez la touche Alimentation lorsque la durée souhaitée est affichée à l’écran. Le symbole s’affiche et la radio active la dernière station écoutée.

2. Pour annuler la minuterie Veille, appuyez sur la touche

Alimentation. Le symbole disparait et la radio s’éteint.

Rétro éclairage Appuyez sur une touche pour illuminer l’écran LCD pendant environ 15 secondes. Vous pouvez également appuyer sur n’importe quelle touche lors de la recherche de stations ou lorsque l’alarme est activée pour illuminer l’écran.

Réglage du pas de fréquence Dans certains pays, les pas de fréquences peuvent être différents de ceux du pays d’achat de la radio. Si vous achetez la radio en Europe et que vous tentez de l’utiliser en Amérique du Nord ou dans certains pays d’Amérique du Sud, il vous sera peut être nécessaire de régler le pas de fréquence pour pouvoir continuer à utiliser la radio. Lorsque la radio est éteinte, appuyez longuement sur la touche de sélection de la bande de fréquences radio/Pas de fréquence pendant plus de 2 secondes pour afficher le pas de fréquence FM sélectionné. Continuez d’appuyer sur la touche de sélection de la bande de fréquences radio/Pas de fréquence pendant 5 secondes jusqu’à ce que FM et 50 kHz s’affichent (pas de fréquence), un bip retentit. En appuyant sur la touche Tuning Haut/bas, vous pouvez régler le pas de fréquence par incrément de 100 kHz. Une fois le pas de fréquence FM défini, appuyez sur la touche de sélection de la bande de fréquences radio/Pas de fréquence à nouveau, MW, 9 kHz clignote. En appuyant sur la touche Tuning Haut/bas, vous pouvez régler le pas de fréquence par incrément de 10 kHz. Appuyez sur la touche de sélection de la bande de fréquences radio/Pas de fréquence pour terminer les réglages. Réglage du format de l’horloge 12 / 24 heures Une fois le pas de fréquence FM/MW défini, 12H clignote à l’écran, appuyez sur la touche Tuning Haut/bas pour sélectionner le format 24 heures, appuyez sur la touche de sélection de la bande de fréquences radio/Pas de fréquence pour terminer les réglages.

Connecteur Ecouteurs Un connecteur Ecouteurs 3.5mm est situé sur le côté gauche de votre radio et permet le raccordement d’un casque d’écoute. L’insertion de la fiche du câble de vos écouteurs/casque écoute coupe instantanément les haut-parleurs de la radio. Spécifications techniques Alimentation Adaptateur de courant CA: CC 12V 500 mA broche centrale positive Piles: 6 piles UM-3 (taille AA, LR6) Autonomie des piles: env. 38 heures d’écoute à raison de 4 heures par jour à un niveau de volume normal et en utilisant des piles alcalines. Gamme de fréquences: FM 87.50 – 108 MHz MW 522 – 1629 kHz (pas de 9 kHz) ou MW 520 – 1710 kHz (pas de 10 kHz) Fonctionnalités du circuit Haut-parleur: 3 pouces, 8 ohm

Puissance de sortie:

1.5 Watt en utilisant l’adaptateur de courant CA

Connecteur Ecouteurs: 3.5 mm de diamètre Système d’antenne: Antenne télescopique

À remarquer lorsque vous disposerez de cet appareil: les déchets de produits électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez déposer votre appareil dans un point de recyclage approprié. Consultez votre municipalité ou votre revendeur pour obtenir des conseils sur le recyclage de cet appareil. (Directive sur les déchets électriques et électroniques)
