BEDIENUNGSANLEITUNG 300 SERIES DREMEL
CE KONFORMITÄSERKLÄRUNG Wir erkären in alleinger Verantwortung, daß这点e Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimm: EN 60 745, EN 55 014, gemäß dem Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009). GERAUSCH/VIBRATION Gemessen gemäß EN 60 745 betragt der Schalldruckpegel des Gerates 58 dB(A) und der Schalleistungspegel 69 dB(A) (Standard- abweichung: 3 dB), und die Vibration 0.2m / s^2 (Hand-Arm Methode).
Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.
F

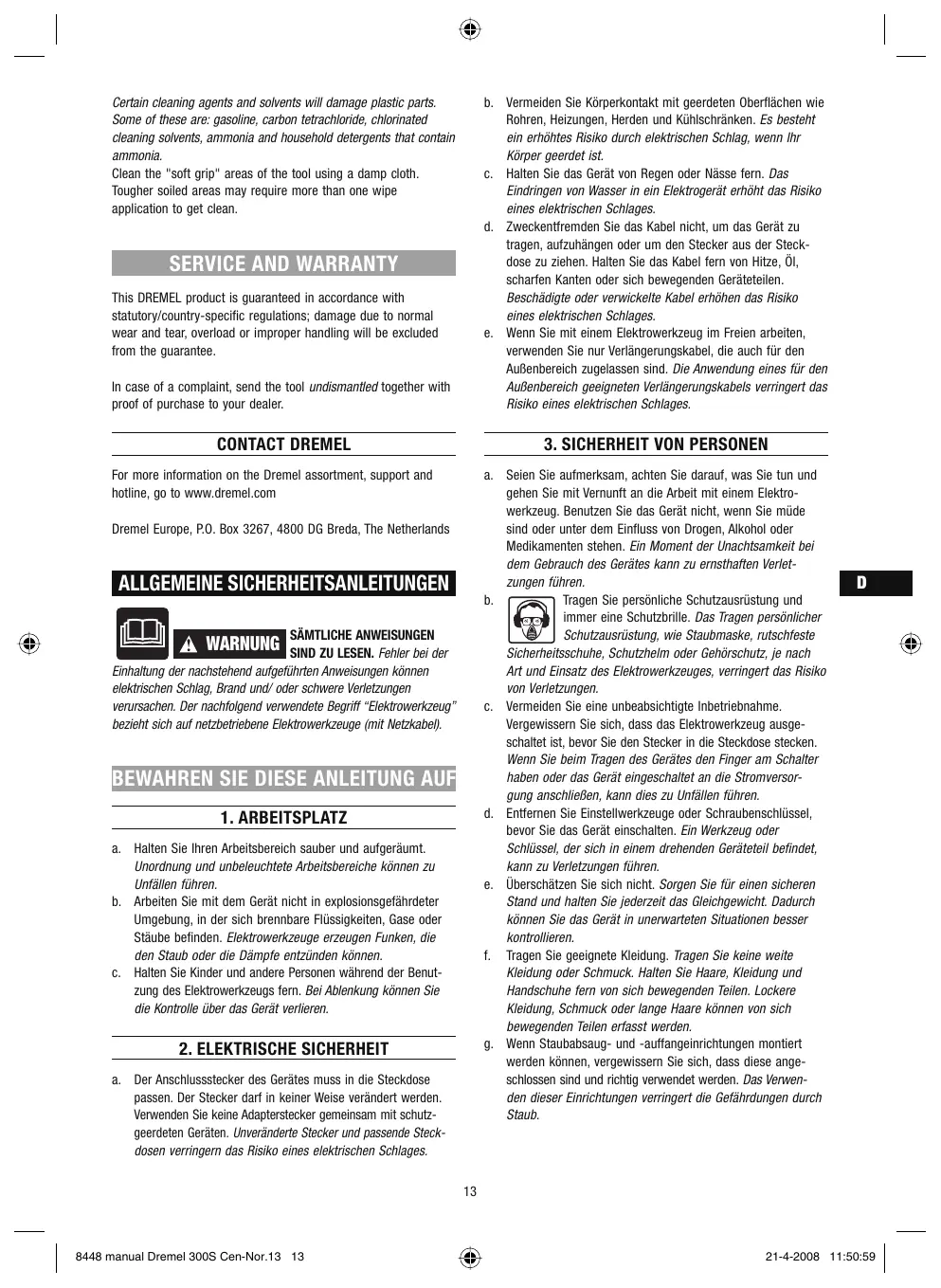

ALLGEMEINE SICHERHEITSANLEITUNGEN
A WARNING
SAMTLICHE ANWEISUNGEN SIND ZU LESEN. Fehler bei der
Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen. Der nachfolgend verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).
BEWAHREN SIE DIESE ANLEITUNG AUF
1. ARBEITSPLATZ
a. Halten Sie Ihr Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b. Arbeiten Sie mit dem Gerät nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünen können.
c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2. ELEKTRISCHE SICHERHEIT
a. Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwendten Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöthes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie das Gerät von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d. Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Veränderungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages.
3. SICHERHEIT VON PERSONEN
a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie das Gerät nicht, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei dem Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringer das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissen Sie sich, dass das Elektronwerkzeug ausgeschalt ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann this zu Unfallen führen.
d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerat in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringt die Gefährdungen durch Staub.
4. SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN
a. Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkezeug. Mit dem passenden Elektronwerkezeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Gerätes.
d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benuten, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e. Pflegen Sie das Gerät mit Sorgfait. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Geräte typ vorgeschrieben ist. Berücksichtigten Sietherebowritungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5. SERVICE
a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
SICHERHEITSANWEISUNGEN ZU ALLEN BETRIEBSARTEN
GEMEINSAMEWARNHINWEISEZUM SCHLEIFEN,SANDPAPIERSCHLEIFEN, ARBEITEN MIT DRAHTBURSTEN,POLIEREN UND TRENNSCHLEIFEN
a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer und Trenschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Elektrowerkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrisches Schlag, Feuer und/oder schweren Verletzungen kommt.
b. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
c. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich Schneller als zulässig dreht, kann zerstört werden.
d. Außendurchmesser und Dicke des Einsatzwerkzeugs[Müssen den Maßangaben Hisres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
e. Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen genau auf die Schleifspindel与其 Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrierten sehr stark und können zum Verlust der Kontrolle führen.
f. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleit oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und halten Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen mein in dieser Testzeit.
g. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrülle. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ohnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpers geschütt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehen Staub filtern. Wenn Sie langle lautem Lärn ausgesetzt sind, können Sie einen Hörverlust erleiden.
h. Achten Sie bei anderen Personen auf sicheren Abstand zu ihrer Arbeitsbereich. jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
i. Fassen Sie das Elektrowerkzeug nur an isolierten Grifflachen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metalteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.
j. Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt
oder erfasst werden und ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.
k. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablageflache geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlügen können.
1. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
m. Reinigen Sie regelmäßige die Luftungschitze Ihrches Elektrowerkzeugs. Das Motorgebäse ziett Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
n. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.
o. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.
RÜCKSCHLAG UND ENTSPRECHENDEWARNHINWEISE
Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifsteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.
a. Halten Sie das Elektrowerkeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfängen können. Verwendten Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b. Bringen Sie ihre Hand die nie sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand beweg.
c. Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d. Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zureckprallen und verklommen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprält dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
BESONDERE WARNINGHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN
a. Verwenden Sie ausschließlich die für Ihr Elektrowerkezeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektronwirkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b. Schleifkörper möglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
c. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trenscheiben können sich von den Flanschen für andere Schleifscheiben untersenden.
d. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen vonkleineren Elektrowerkzeugen ausgelegt und können brechen.
WEITERERE BESONDERE WARNINGHINWEISE ZUM TRENNSCHLEIFEN
a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßigen tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstuck von sich wegewegen, kann im Falle eines Rückschlags das Elektronerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrenen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und behehen Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre vole Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten abgestützt werden, und bzw sowohl in der Nähe des Trennschnitts als auch an der Kante.
f. Seien Sie besonders vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.
BESONDERE WARNINGNINWEISE ZUM SANDPAPIERSCHLEIFEN
a. Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleifteller hinausragen, konnen Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.
BESONDEREWARNHINWEISEZUMPOLIEREN
a. Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.
BESONDERE WARNINGNHEISE ZUM ARBEITEN MIT DRAHTBURSTEN
a. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr recht durch dünne Kleidung und/oder die Haut dringen.
b. Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren konnen. Teller- und Topfbürsten konnen durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergroßern.
UMGEBUNG
ENTSORGUNG
Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
NUR FÜR EU-LANDER
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.
SPEZIFIKATIONEN
ALLGEMEINE SPEZIFIKATIONEN
Spannung 230-240 V, 50-60 Hz
Stromstärke 0,5 A
Leerlaufdrehzahl. 33.000 U/min
Spanznangen fur 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm
VERLÄNGERUNGSKABEL
Verwenden Sie nur vollständig abgewickelte und unbeschädigte Verlägerungskabel mit einer Kapazität von mindestens 5 A.
MOTORSPEZIFIKATIONEN
Dieses Multitool arbeitet mit einem Hochgeschwindigkeitsmotor mit variabler Drehzahl. Es wurde für den Betrieb mit 230-240 Volt bei 50 - 60Hz konzipiert. Vergewissern Sie sich stets, dass die Eingangsspannung mit der auf dem Typenschild des Werkzeugs angegebenen Spannung übereinstimmt (Werkzeug mit einer Angabe 230V oder 240V können auch an eine Spannungsqelle von 220V angeschlossen werden).
MONTAGE
ZIEHEN SIE DEN STECKER DES MULTITOOL IMMER AB, BEVOR SIE DIE ZUBEHÖRTEILE ODER SPANNZANGEN WECHSELN ODER SERVICEARBEITEN AM WERKZEUG DURCHFühREN.
ALLGEMEIN
Dremel Multitool ist ein hochpräzises Werkzeug für besondere feine und detailierte Arbeitsden. Das breite Spektrum der Dremel Zubehörteile und Vorsatzgeräte befindet Ohnen eine große Vielzahl von Anwendungen. Hierzu gehört beispelsweise Schleifen, Schnitzen, Gravieren, Fräsen, Schneiden/Trennen, Reinigen/Säubern und Polieren. ABBILDUNG 2
ABBILDUNG 1
A. Spannmutter
B. Spannzange
C. Gehäusekappe
D. Vorsatzgerät-Anschluss
E. Spindelarretierung
F. Ein/Aus- und Drehzahlwahlschalter
G. Bürstenabdeckung (beidseitig)
H. Lüftungsschlitze
I. Aufhängevorrichtung
J. Spannzangenschlüssel
K. Netzanschlussleitung
SPANNZANGEN
Dremel Multitool Zubehörteile haben unterscheidliche Schaftdurchmesser. Für diese unterscheidlichen Durchmesser stehen vier SpanNZangen zur Verfügung. Die Grübe der SpanNZange ist jeweils an den Ringen auf der Rückseite der SpanNZange erkennbar.
ABBILDUNG 3
L. 3,2 mm Spannzange ohne Ring (480)
M. 2,4 mm Spannzange mit drei Ringen (481)
N. 1,6 mm Spannangle mit zwei Ringen (482)
0. 0,8mm Spannzange mit einem Ring (483)
HINWEIS: Manche Multitool Kits enthalten nicht alle vier Spannzangen. Spannzangen sind separat als Zubehör erhält.
Verwenden Sie stets die für den Schaftdurchmesser des Zubehörteils passende Spannzange. Drücken Sie einen Schaff mit einem größeren Durchmesser niemals gewaltsam in eine Kleinere Spannzange.
WECHSELN VON SPANNZANGEN
ABBILDUNG 4
P. Spindelarretierung
Q. Spannzangenschlüssel
R. Anziehen
S. Losen
T. Spannmutter
- Drücken Sie den Spindelarretierungsknoopf, halten Sie ihn gedrückt und drehen Sie den Schaft von Hand, bis er blockiert. Betätigten Sie die Spindelarretierung nie bei laufendem Werkzeug.
- Lösen Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter und nehmen Sie sie ab. Verwenden Sie ggf. den Spannzangenschlüssel.
- Ziehen Sie die Spannzange von der Spindel ab.
- Setzen Sie die Spannzange der gewünschten Großvollständig in die Spindel ein undziehen Sie die Spannmutter liegt an.Ziehen Sie die Mutter nie vollständig fest, wenn kein Zubehörteil eingesetzt ist.
WECHSELN VON ZUBEHÖRTEILEN
ABBILDUNG 5/6
U. Spindelarretierungsknopf
- Drücken Sie den Spindelarretierungsknopf und drehen Sie den Schaft von Hand, bis er blockiert. Betätigten Sie die Spindelarretierung nie bei laufendem Werkzeug.
- Lösen Sie bei gedrücktem Spindelarretierungsknopf die Spannmutter ohne sie abzunehmen. Verwenden Sie ggf. den Spanzzangenschlüssel.
- Schieber den Schaft des Zubehörteils vollständig in die Spannzange.
- Ziehen Sie die Spannmutter bei betätigter Spindelarretierung mit der Hand an, bis die Spannzange den Schaft des Zubehörteils greift. HINWEIS: Beachten Sie unbedingt auch die Bedienungs- und Sicherheitshinweise des jeweiligen Zubehörteils!
Verwenden Sie nur Dremel-geprüfte Hochleistungs-Zubehörkomponenten.
ERSTE SCHRITTE
VERWENDUNG
Als ersten Schritt für die Verwendung des Multitool sollenen Sie ein Gefühl für das Werkzeug besteht. Nehmen Sie das Werkzeug in die Hand und machen Sie sich mit seinem Gewicht und Schwerpunkt vertraat. Beachten Sie die Verjungung des Gehäuses, durch die sie das Werkzeug wie ein Füll federhalter oder Bleistift haltenlässt. Der einzigartige Softgrip an der Spitze sorgt für zusätzlichen Bedienkomfort und bessere Kontrolle bei der Arbeit. Halten Sie das Werkzeug stets von ihrem G clockwise abgewandt und tragen Sie immer eine Schutzbrille. Teile von beschädigtem Zubehor können sich beim Erreichen hoher Drehzahlen unter Umständen lösen.
Halten Sie das Werkzeug so, dass Sie die Luftungsschlze nicht mit der Hand abdecken. Durch Blockieren der Luftungsschlze konnte der Motor überhitzen.
WICHTIG! Über Sie zunachst mit etwas Abfallmaterial, um ein Gefühl thereof zubekommen, wie sich das Werkzeug bei hoher Drehzahl verhält. Denken Sie daran, dass Ihr Multitool die besten Ergebnisse liefert, wenn Sie die richtige Drehzahl sowie geeignete Zubehörteile und Vorsatzgeräte verwenden. Arbeiteten Sie ohne Druck. Durch die hohe Rotationsgeschwindigkeit ist es ausreichend, das Multitool nur leicht über die Oberfläche des Werkstücks zu führen.
Normalerweise erzielen Sie bessere Ergebnisse, wenn Sie mit dem Werkzeug mehrmals über die Oberfläche fahren, als mit einem einzigen Arbeitsgang. Außendem haben Sie bei drucklosem Arbeitene a essere Kontrolle und verringern das Fehlerrisiko.
Detailarbeiten können Sie am besten verrichten, wenn Sie das Multitool wie einen Stift zwischen Daumen und Zeigefinger halten. ABBILDUNG 7
Die "Golfgriff"-Methode wird für schwerere Arbeitsen wie Schleifen oder Schneiden/Trennen angewendet. ABBILDUNG 8
BETRIEBSGESCHWINDIGKEIT
Dieses Werkzeug arbeitet mit hoher Geschwindigkeit. Die Drehzahl variiert von 10.000 bis 33.000 U/Min. Mit der jeweils richtigen Drehzahlinstellung für Zubehör und Material erzielen Sie die besten Endergebnisse. Üben Sie zunachst an etwas Abfallmaterial, um die optimale Drehzahl zu ermitteln. HINWEIS: Die Drehzahl wird durch Spannungsschwankungen beeinflusst. Eine gingere Eingangsspannung führt zu einer niedrigeren Drehzahl, insbesondere bei der niedrigsten Einstellung. Wenn Sie der Meinung sind, dass Ihr Werkzeug zu langsam lauft, erhöhen Sie die Geschwindigkeit entsprechend. Soltte die Eingangsspannung unter 220 Volt liegen, lauft das Werkzeug bei der niedrigsten Einstellung eventuell nicht an. Erhöhen Sie in thisem Fall die Drehzahl.
Der Drehzahlkontrollschalter des 300-Series-Multitool ist in zehn Stufen gerastert. Die den einzelnen Stufen entsprechende Drehzahl finden Sie im Diagramm auf den Seiten 4-6. So konnen Sie die jeweils optimale Drehzahl für Zubehör und Material ermittelt.
A) Verwendung mit Gipskarton. Optimale Ergebnisse bei 33.000 U/Min.
B) Für Fugenmörtel bei Wand- und Bodenfliesen. Verwenden Sie die Einstellung 6-8.
*) Drehzahl für leichte Schnitte. Vorsicht, bei tiefen Fugen konnen Brandspuren auftreten und/oder der Fräser ausglihen.
- Je nach Schnitrtchtung in Relation zur Maserung. Die meisten Aufgaben konnen mit der hochsten Drehzahlinstellung des Werkzeugs erledigt werden. Einige Materialien (bestimmte Kunststoffe und Metalle) konnen jedoch durch die bei hoher Drehzahl erzeugte Hitze beschadigt werden und sollen den daher mit niedrigerer Drehzahl bearbeitet werden. Niedrige Drehzahlen (15.000 U/Min. oder weniger) eigen sich normalerweise am Besten zum Polieren mit Filz-Polierzubehör. Bei allen Anwendungen mit Bürsten sind niedrigere Drehzahlen erforderlich, um ein Lösen der Dühte und Borsten aus der Halterung zu vermeiden. Auch bei niedrigen Drehzahlen sollen Dieohne ohne Druck arbeiten. Höhere Drehzahlen eignen sich für Hartholz, Metall und Glas sowie zum Bohren, Schnitzen, Schneiden, Fräsen, Formen, Kehlen und Nuten in Holz. Die Schalterstellungen entsprechen in etwa folgenden Drehzahlen:
| Schalterstellung | Drehzahlbereich |
| 1-2 | 10.000-14.000 U/Min. |
| 3-4 | 15.000-19.000 U/Min. |
| 5-6 | 20.000-24.000 U/Min. |
| 7-8 | 25.000-29.000 U/Min. |
| 9-10 | 30.000-33.000 U/Min. |
Einige die Drehzahl betreffende Hinweise:
- Kunststoffe und andere Werkstoffe mit niedrigem Schmelzpunkt sind mit niedrigen Drehzahlen zu bearbeiten.
Das Polieren, Glanzschleifen und Reinigen mit einer Drahtbürste muss bei Drehzahlen von maximal 15.000 U/Min erfolgen, um einer Beschädigung der Bürste und des Materials vorzubeugen.
Schneidarbeiten in Holz müssen mit hoher Drehzahl erfolgen.
- Schneidarbeiten in Eisen oder Stahl müssen mit hoher Drehzahl erfolgen.
- Wenn ein Hochgeschwindigkeits-Stahlfraser zu vibrieren beginnnt, so ist das mein ein Hinweis darauf, dass er zu langsam lauft.
Aluminium, Kupfer-, Blei-, Zinklegierungen und Zinn können je nach Art der Arbeit mit unterschiedlichen Drehzahlen bearerbeitet werden. Fetten Sie das Schneidwerkzeug mit Paraffin oder einem anderen geeigneten Schmiermittel (nicht Wasser) ein, um zu verhindern, dass sich Spane an den Schneidkanten des Werkzeugs festsetzen.
HINWEIS: EinHigher Druck auf das Werkzeug wird das Ergebnis nicht verbessern. Verwenden Sie ein anderes Zubehörteil oder eine andere Drehzahlinstellung, um das gewünschte Ergebnis zu erzielen.
WARTUNG
Um Beschäftigungen und/oder Risiken vorzubeugen, sollenn Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte Personen erfolgen. Wir empfehlen, Wartung und Reparatur von Dremel-Serviceniederlassungen durchführten zu halten. Auf jeder Fall ist aus Sicherheitsgründen vor Wartungs- und Reinigungserarbeiten immer der Netzstecker zuziehen.
KOHLEBÜRSTEN
Die Bürsten in Ihrm Werkzeug wurden fur hohe Standzeiten und lange Haltbarkeit entwickelt. Um die Lebensdauer weiter zu erhöhen, sollenen Sie das Werkzeug vor Erstgebrauch ca. fünf Minuten im Leerauf in Betrieb nehmen. Dadurch werden die Bürsten richtig eingeschlossen. Für eine anhaltend hohe Effizienz des Motors sollenen Sie die Bürsten alle 40-50 Betriebsstunden überprüfen.
Bei Verwendung des Werkzeugs mit abgenutzten Bürsten wird der Motor auf Dauer beschädigt. Verwendten Sie nur Original Dremel Ersatzbürsten. Überprüfen Sie die Multitool-Bürsten alle 40-50 Betriebsstunden. Wenn das Multitool fehlerhaft erarbeitet, Leistung verliert oder ungewöhnliche Gerausche von sich gibt, überprüfen Sie die Bürsten auf Abnutzung und tauschen Sie sie ggf. aus. Gehen Sie zur Prüfung bzw. zum Austausch der Bürsten wie folgt vor:
- Ziehen Sie den Netzstecker und legen Sie das Werkzeug auf einer sauberen Arbeitsfläche ab. Verwenden Sie den Spanzzangenschlüssel als Schraubendreher zum Abnehmen der Bürstenkappen. ABBILDUNG 9
- Nehmen Sie die Bürsten aus dem Werkzeug, indem Sie an der Federziehen. Ist die Bürste weniger als 3 mm lang oder an der Kontaktstelle rau oder uneben, so muss sie ausgetaucht werden. Bürsten immerpeerweise austauschen.ABBILDUNG 10
- Bürsten müssen immer parityweise getauscht werden. Nehmen Sie die abgenutzte Bürste aus der Feder herself und ersetzen sie durch eine neue.
- Platzieren Sie die Kohlebürste und Feder wieder im Werkzeug. Die Bürste passt nur in einer einzigen Ausrichtung in das Werkzeug.
- Bringen Sie die Bürstenkappe wieder an, indem Sie sie im Uhrzeigersinn einschrauben. Verwenden Sie hierzu den Spanznangenschlussel, ABER ZIEHEN SIE SIE NICTZ FEST AN! Nach jedem Bürstenwechsel sollen Die das Gerät fünf Minuten im Leerlauf in Betriebnehmen, bevor Sie damit darbeiten. Dadurch konnen sich die Bürsten richtig einschleifen; Dies wirkt sich positiv auf die Lebensdauer der Bürsten sowie des gesamten Multitools aus.
REINIGEN DES WERKZEUGS
ZIEHEN SIE VOR DEM REINIGEN STETS DEN NETZSTECKER
Liftungsschitze und Schalter müssen stets sauber gehalten werden. Führen Sie jedoch keine Gegenstände in Öffnungen ein. Dies kann Beschädigungen des Werkzeugs verursachen. Das Werkzeug kann mit Druckluft gereinigt werden. Tragen Sie beim Reinigen von Werkzeugen mit Druckluft stets eine Schutzbrille.
Das Dremel Mult tool braucht nicht geschmiert zu werden. Verwendten Sie keine Reiniger, die beisplesiweise Benzin, Kohlenstoff-Tetrachlorid, Chlor oder Ammoniak enthalten. Dies kann zu Beschädigungen an Kunststoffeilen führen. Wir empfehlen die Reinigung mit einem feuchten Tuch und milden Reinigungsmitteln. Nachhaltig verschmutzte Bereiche müssen eventuell mehrmals abgewischt werden.
SERVICE UND GEWÄHRLEISTUNG
Die Garantie für diesen DREMEL Produkt entspricht den länderspezifischen Vorschriften. Schäden durch normale Abnutzung und Verschleib sowie Überlastung oder unsachgemäß Behandlung sind von der Garantie ausgeschlossen.
Im Fall einer Reklamation schicken Sie das Werkzeug komplett mit einem entsprechenden Kaufnachweis an ihren Handler.
Weitere Informationen über Dremel finden Sie unter www.dremel.com
Dremel Europe, P.O. Box 3267, NL-4800 DG Breda, Die Niederlande
