MANUALE UTENTE 300 SERIES DREMEL

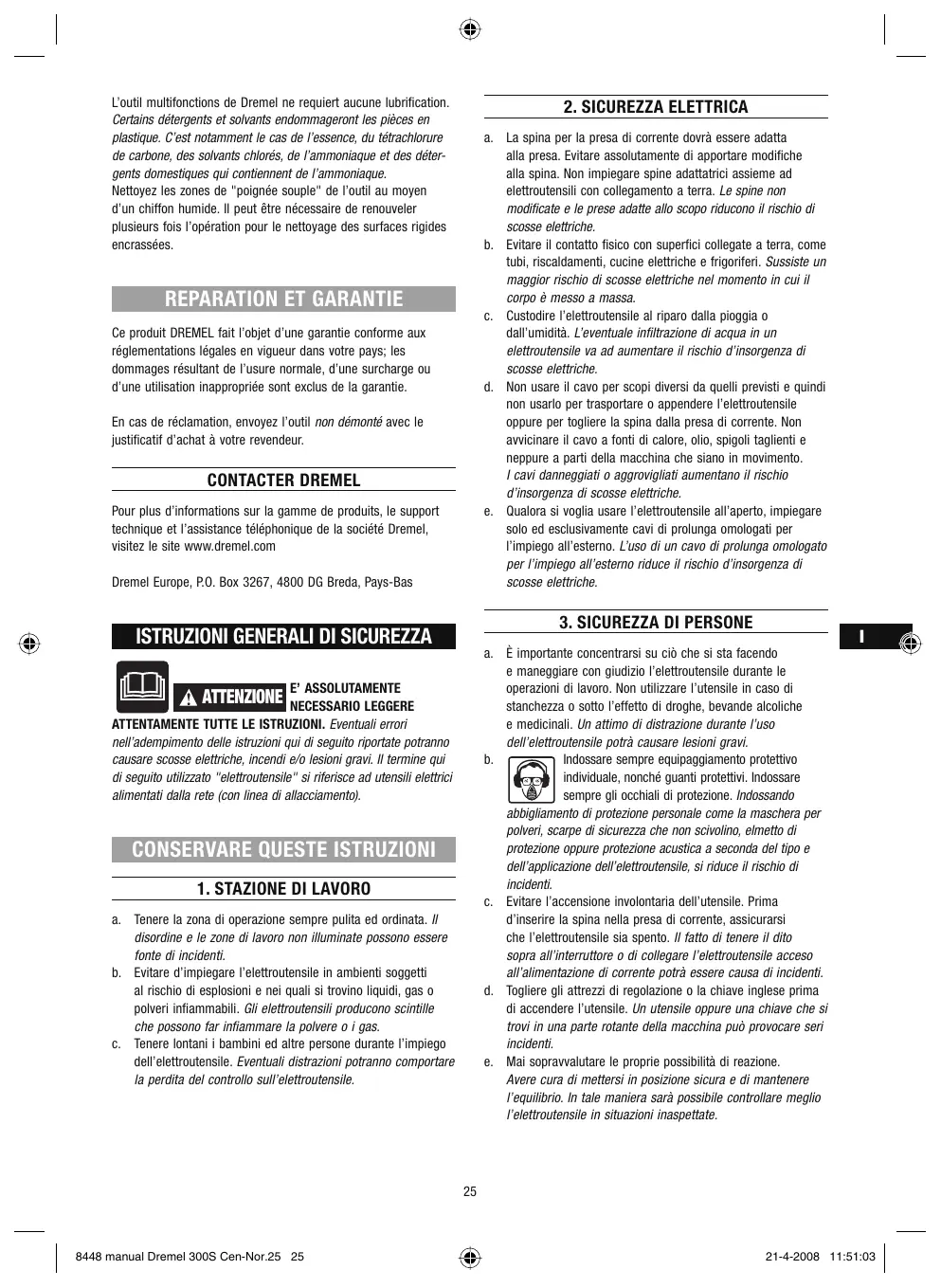

Istruzioni originali

a. La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d. Non usare il cavo per scopi diversi da quelli previsti e quindi non usarlo per trasportare o appendere l’elettroutensile oppure per togliere la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche.

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossare sempre gli occhiali di protezione. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. c. Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa di corrente, assicurarsi che l’elettroutensile sia spento. Il fatto di tenere il dito sopra all’interruttore o di collegare l’elettroutensile acceso all’alimentazione di corrente potrà essere causa di incidenti. d. Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e. Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. E’ ASSOLUTAMENTE NECESSARIO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Il termine qui di seguito utilizzato "elettroutensile" si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento). ! ATTENZIONE

CONSERVARE QUESTE ISTRUZIONI

1. STAZIONE DI LAVORO

a. Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti. b. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. c. Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere.

a. Questo elettroutensile è previsto per essere utilizzato come levigatrice, levigatrice per carta a vetro, spazzola metallica, lucidatrice e troncatrice. Inoltre è necessario attenersi alle istruzioni generali di sicurezza contenute nel manualetto fornito a corredo o che si trova inserito nel presente libretto delle istruzioni per l’uso. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o incidenti gravi. b. Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. c. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che giri più rapidamente di quanto consentito può essere danneggiato. d. Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sufficienza. e. Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell’elettroutensile in dotazione. Portautensili ed accessori che non si adattano perfettamente al mandrino portamola dell’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. f. Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. g. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l’aria nel

4. TRATTAMENTO ACCURATO E USO

a. Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. c. Togliere la spina dalla presa di corrente prima di iniziare a regolare l’elettroutensile, di sostituire pezzi di ricambio o di mettere da parte l’elettroutensile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. e. Effettuare accuratamente la manutenzione dell’elettroutensile. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. g. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni e secondo quanto previsto per questo tipo specifico di elettroutensile. Così facendo, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a. Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b. Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c. Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco. d. Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e. Non utilizzare seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull’elettroutensile. corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico dell’elettroutensile stesso, operare con l’elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell’elettroutensile provocando quindi una scossa elettrica. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull’elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio può arrivare a toccare il portautensili o accessorio in rotazione. Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica.

PARTICOLARI AVVERTENZE DI PERICOLO PER

OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Utilizzare sempre la calotta di protezione prevista per il tipo di utensile abrasivo utilizzato. Utensili abrasivi che non sono previsti per l’elettroutensile non possono essere sufficientemente schermati e sono insicuri. b. Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P. es.: mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su questi utensili abrasivi vi è il pericolo di romperli. c. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva. È possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altro tipo.

CONTRACCOLPO E RELATIVE AVVERTENZE

DI PERICOLO Un contraccolpo è l’improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, platorello, spazzola metallica ecc. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di controllare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura

8448 manual Dremel 300S Cen-Nor.27 27 21-4-2008 11:51:04 d. Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

AVVERTENZE DI PERICOLO SPECIFICHE PER

OPERAZIONI DI LUCIDATURA

a. Evitare assolutamente che parti della cappa lucidatura restino staccate e prestare in modo particolare attenzione alle cordicelle di fissaggio. Raccogliere per bene oppure tagliare le cordicelle di fissaggio ad una lunghezza adatta. Cordicelle di fissaggio che girino con la cappa possono far presa sulle dita dell’operatore oppure rimanere impigliate nel pezzo in lavorazione.

ULTERIORI AVVERTENZE DI PERICOLO

a. Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagli eccessivamente profondi. Sottoponendo la mola da taglio diritto a carico eccessivo se ne aumenta la sollecitazione e la si rende maggiormente soggetta ad angolature improprie o a blocchi venendo così a creare il pericolo di contraccolpo oppure di rottura dell’utensile abrasivo. b. Evitare di avvicinarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l’operatore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, può capitare che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l’elettroutensile verso l’operatore. c. Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l’elettroutensile e tenerlo fermo fino a quando il disco si sarà fermato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco. d. Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. e. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezzi in lavorazione di dimensioni maggiori possono piegarsi sotto l’effetto del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quelle del bordo. f. Operare con particolare attenzione in caso di "tagli dal centro" da eseguire in pareti già esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale può provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell’acqua, linee elettriche oppure oggetti di altro tipo.

AVVERTENZE DI PERICOLO SPECIFICHE PER

a. Tenere presente che la spazzola metallica perde pezzi di fil di ferro anche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro scaraventati per l’aria possono penetrare molto facilmente attraverso indumenti sottili e/o la pelle. b. Impiegando una calotta di protezione si impedisce che la calotta di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere aumentati attraverso forze di pressione e tramite l’azione di forze centrifugali. AMBIENTE SMALTIMENTO Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

SOLO PER I PAESI DELLA CE

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. DATI TECNICI

DATI TECNICI GENERALI

Tensione di funzionamento . . Intensità di funzionamento . . Velocità a vuoto . . . . . . . . . . Dimensioni pinze . . . . . . . . .

AVVERTENZE DI PERICOLO SPECIFICHE PER

a. Non utilizzare mai fogli abrasivi troppo grandi ma attenersi alle indicazioni del rispettivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere oltre il platorello possono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi. 230-240 V, 50-60 Hz 0,5 A no 33.000 giri/min 0,8 mm, 1,6 mm, 2,4 mm, 3,2 mm

Utilizzare esclusivamente cavi di prolunga completamente svolti con portata minima di 5 amp.

SOSTITUZIONE PINZE Questo multiutensile utilizza un motore a velocità variabile. Si collega a una tensione di funzionamento pari a 230-240 V, 50-60 Hz. Verificare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta utensile (utensili operativi a 230V o 240V possono anche essere collegati ad alimentazioni di 220V). FIGURA 4 P. Pulsante di blocco albero Q. Chiave di serraggio R. Serrare S. Allentare T. Ghiera di serraggio

1. Premere il pulsante di blocco dell’albero e, tenendolo

premuto, ruotare l’albero a mano fino a che non si blocca. Non azionare il pulsante di blocco dell’albero mentre il multiutensile sta girando.

2. A pulsante di blocco dell’albero azionato, svitare e smontare

la ghiera della pinza. Se necessario utilizzare la chiave di serraggio.

3. Estrarre la pinza dall’albero.

4. Inserire la pinza della dimensione desiderata nell’albero e

serrare la ghiera di serraggio. Non serrare completamente la ghiera in assenza di punta o accessorio. MONTAGGIO SCOLLEGARE SEMPRE IL MULTIUTENSILE PRIMA DI SOSTITUIRE GLI ACCESSORI, I MANDRINI O DI PROCEDERE A OPERAZIONI DI MANUTENZIONE. GENERALE Il multiutensile Dremel è uno strumento di precisione di alta qualità, adatto per lavori dettagliati e complessi. La vasta gamma di accessori e complementi Dremel permette di svolgere i più svariati lavori. Tra questi, levigatura, intaglio, incisione e fresatura, taglio, pulitura e lucidatura. FIGURA 2 SOSTITUZIONE ACCESSORI FIGURA 5/6 U. Pulsante di blocco albero FIGURA 1 A. Ghiera di serraggio B. Pinza C. Cappuccio D. Interfaccia di collegamento E. Pulsante di blocco albero F. Comandi di accensione/spegnimento e regolazione della velocità G. Coperchio spazzola (su entrambi i lati) H. Aperture di aerazione

J. Chiave di serraggio K. Cavo di alimentazione

1. Premere il pulsante di blocco dell’albero e ruotare l’albero

a mano fino a che non si blocca. Non azionare il pulsante di blocco dell’albero mentre il multiutensile sta girando.

2. A pulsante di blocco dell’albero azionato, allentare (ma non

rimuovere) la ghiera di serraggio. Se necessario utilizzare la chiave di serraggio.

3. Inserire il gambo della punta o dell’accessorio nella pinza.

4. A pulsante di blocco dell’albero azionato, serrare la ghiera di

serraggio fino a che il gambo della punta/accessorio non è bloccato. N.B.: Leggere le istruzioni fornite con gli accessori Dremel per ulteriori informazioni sull’utilizzo. PINZE Utilizzare esclusivamente accessori Dremel testati e ad elevate prestazioni. Gli accessori Dremel previsti per il multiutensile hanno gambi di diverse dimensioni. Sono disponibili quattro pinze di dimensioni diverse per le varie dimensioni dei gambi. Le dimensioni delle pinze sono identificate dagli anelli presenti alla base delle pinze stesse. FIGURA 3 L. Pinza M. Pinza N. Pinza O. Pinza PER INZIARE USO

senza anello (480) con tre anelli (481) con due anelli (482) con un anello (483) Prima di utilizzare il multiutensile è necessario "conoscerlo". Impugnarlo e valutarne il peso e il bilanciamento. Si prenda confidenza con l’estremità affusolata dell’utensile. E’ questa parte che permette di impugnarlo come una penna o una matita. L’impugnatura morbida garantisce comfort e controllo durante la lavorazione. Tenere sempre l’utensile lontano dal volto. Gli accessori potrebbero essere stati danneggiati durante la spedizione e potrebbero volar via ruotando ad alta velocità. Nel maneggiare l’utensile evitare di coprire con le mani le aperture di aerazione. Se si bloccano le aperture di aerazione, il motore potrebbe surriscaldarsi. N.B.: Alcuni kit multiutensile possono non includere le pinze nelle quattro dimensioni. Le pinze sono comunque disponibili separatamente. Usare sempre la pinza che si adatta alle dimensioni del gambo e dell’accessorio che si intende usare. Non forzare un accessorio con gambo di diametro superiore della pinza.

8448 manual Dremel 300S Cen-Nor.29 29 21-4-2008 11:51:05 IMPORTANTE! Provare ad utilizzare l’utensile su materiale di scarto per testarlo alle alte velocità. Ricordare che le prestazioni del multiutensile sono migliori se si permette alla velocità, insieme agli accessori e ai complementi Dremel più adatti, di svolgere completamente il lavoro. Se possibile non fare pressione sull’utensile in fase di utilizzo. Al contrario, appoggiare con cautela l’accessorio in rotazione sulla superficie di lavoro portandolo in contatto con il punto in corrispondenza del quale si vuole iniziare. Concentrarsi sulla guida dell’utensile lungo il pezzo applicando una leggerissima pressione con la mano. Deve essere l’accessorio a eseguire il lavoro. Solitamente si consiglia di eseguire una serie di passate con l’utensile piuttosto che una sola passata per completare il lavoro. Un tocco leggero garantisce un migliore controllo e riduce le possibilità di errore. Per un migliore controllo in lavori di precisione, impugnare il multiutensile come una penna tra pollice e indice. FIGURA 7 La presa "a mazza da golf" viene solitamente utilizzata per lavori più pesanti, quali levigatura o taglio. FIGURA 8 Posizione interruttore 1-2 3-4 5-6 7-8 9-10 Campo di velocità 10.000-14.000 giri/min 15.000-19.000 giri/min 20.000-24.000 giri/min 25.000-29.000 giri/min 30.000-33.000 giri/min Alcune indicazioni sulla velocità dell’utensile:

• La plastica e i materiali che fondono a basse temperature devono essere lavorati a bassa velocità.
• Lucidatura e pulitura con spazzola metallica devono essere eseguite a velocità inferiore a 15.000 giri/min per non danneggiare la spazzola e il materiale.
• Il legno deve essere lavorato a velocità elevata.
• Il ferro e l’acciaio devono essere lavorati a velocità elevata.
• Se un utensile da taglio in acciaio ad alta velocità inizia a vibrare, solitamente ciò significa che è stata selezionata una velocità troppo bassa.
• L’alluminio, il rame, le leghe di piombo, le leghe di zinco e lo stagno possono essere lavorati a velocità diverse, a seconda del tipo di lavorazione che si deve eseguire. Usare paraffina (non acqua) o altro lubrificante adatto sull’utensile di taglio per evitare che il materiale asportato aderisca al tagliente. VELOCITÀ SELEZIONABILI Questo utensile è un multiutensile ad alta velocità. La velocità è compresa tra 10.000 e 33.000 giri/min. Regolare il numero di giri al minuto in base al progetto per ottenere risultati finali migliori. Per ottenere i risultati migliori lavorando con materiali diversi, regolare il comando di regolazione della velocità in modo ottimale in base al progetto. Per selezionare la giusta velocità in base all’accessorio in uso, fare pratica su materiali di scarto. N.B.: La velocità dipende dalle variazioni di tensione. Una tensione di alimentazione ridotta rallenta il numero di giri al minuto dell’utensile, in particolare alle basse regolazioni. Se l’utensile sembra lavorare a bassa velocità, aumentare di conseguenza la velocità. L’utensile può non funzionare alle basse velocità in ambienti in cui la tensione di alimentazione è inferiore a 220 V. Impostare il comando di regolazione della velocità in modo adeguato per iniziare a lavorare. Le regolazioni di velocità del multiutensile serie 300 sono indicate sul comando di regolazione della velocità. Vedere la tabella Impostazioni di velocità a pagina 4-6 per individuare la velocità più adatta in base al materiale di lavoro e all’accessorio utilizzato. A) Per utilizzo su muratura. Per risultati ottimali, impostare su

B) Per piastrelle da parete e pavimento. Impostare su 6-8. *) Velocità per tagli minimi. Attenzione, possibile bruciatura in caso di scanalature profonde. ■) In base alla direzione di taglio rispetto alla grana. E’ possibile svolgere molti lavori con l’utensile regolato alla massima velocità. Tuttavia, alcuni materiali (alcuni tipi di plastica e metallo) possono danneggiarsi per il calore generato dall’alta velocità e dovrebbero pertanto essere lavorati a basse velocità. Le basse velocità (15.000 giri/min o meno) sono generalmente adatte per interventi di lucidatura con accessori di lucidatura in feltro. In caso di utilizzo di spazzole, le velocità devono essere basse per evitare scariche dal manico. Lasciare che l’utensile lavori per voi alle basse velocità. Le velocità più alte sono ideali per legni duri, metalli e vetro, oltre che per interventi di foratura, intaglio, taglio, fresatura, formatura e taglio di dadi e battute in legno. Le regolazioni giri/minuto sono le seguenti: N.B.: Aumentare la pressione sull’utensile se non taglia come si vorrebbe, non risolve il problema. Provare ad utilizzare un accessorio o una regolazione della velocità diversi per ottenere i risultati desiderati. MANUTENZIONE La manutenzione preventiva eseguita da personale non autorizzato può causare l’errato posizionamento di componenti e dei cavi interni con possibili gravi rischi per le persone. Raccomandiamo che l’assistenza sugli utensili sia eseguita presso i centri di assistenza autorizzati Dremel. Per evitare incidenti dovuti ad avvio non previsto o scariche elettriche, scollegare sempre la spina dalla presa di corrente prima di qualsiasi intervento manutentivo o di pulitura.

SPAZZOLE AL CARBONIO

Le spazzole dell’utensile sono state progettate per durare a lungo. Per preparare le spazzole all’uso, azionare l’utensile a velocità massima per 5 minuti senza carico. Questo permetterà alle spazzole di "inserirsi" in modo corretto aumentando di conseguenza la vita dell’utensile. Per conservare il motore al massimo grado di efficienza, controllare le spazzole ogni 40-50 ore per verificarne il grado di usura. L’utilizzo dell’utensile con spazzole usurate danneggia in modo permanente il motore. Utilizzare esclusivamente spazzole originali Dremel. Controllare le spazzole del multiutensile dopo 40-50 ore di utilizzo. Se il multiutensile funziona in modo discontinuo, perde potenza e produce rumori insoliti, controllare lo stato di usura delle spazzole ed eventualmente sostituirle. Seguire quanto indicato di seguito per controllare/sostituire le spazzole del multiutensile:

1. A cavo di alimentazione scollegato, posizionare l’utensile

su una superficie pulita. Usare la chiave utensile come cacciavite per rimuovere i cappucci delle spazzole. FIGURA 9

2. Rimuovere le spazzole tirando la molla collegata alla spazzola

in carbonio. Se la lunghezza della spazzola è inferiore a 3 mm e la superficie della spazzola a contatto con il commutatore è ruvida o vaiolata, sostituire le spazzole in carbonio. Controllare entrambe le spazzole. FIGURA 10

3. Se una spazzola è usurata, sostituire entrambe le spazzole

per una migliore prestazione dell’utensile. Estrarre la molla dalla spazzola, eliminare la vecchia spazzola e inserire la molla su una nuova.

4. Reinserire la spazzola in carbonio e la molla nell’utensile: la

spazzola si inserisce correttamente solo in una posizione.

5. Sostituire il cappuccio delle spazzole sull’utensile ruotandolo

in senso orario. Per serrare utilizzare la chiave, ma non SERRARE ECCESSIVAMENTE! Dopo aver sostituito le spazzole, posizionare l’utensile su una superficie pulita e azionarlo a massima velocità per 5 minuti in assenza di carico o prima di utilizzarlo. In questo modo le spazzole si "inseriranno in sede" in modo adeguato aumentando la vita delle spazzole, ma anche dell’utensile in quanto la superficie del commutatore si usurerà in modo più omogeneo e su lunghi periodi.

Questo prodotto DREMEL è garantito come da disposizioni normative/nazionali; eventuali danni dovuti a normale usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. CONTATTO DREMEL Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il sito www.dremel.com
