Produkttyp	Multifunktions-Rotationswerkzeug
Marke	DREMEL
Modell	DIAGRAM 395 (395)
Leerlaufdrehzahl	10.000 bis 33.000 U/min (Drehzahlregler)
Stromversorgung	Netz, 220-240 V, 50/60 Hz
Nennleistung	125 W (geschätzt)
Abmessungen (L x B x H)	Ca. 18 x 4 x 4 cm
Gewicht	Ca. 0,3 kg
Schalldruckpegel	75 dB(A) (gemäß EN 50144)
Vibration (Hand-Arm)	7,6 m/s² (Hand-Arm-Methode)
Spannzangentyp	Werkzeugaufnahme mit Spannmutter
Max. Schaftdurchmesser	3,2 mm (1/8 Zoll)
Spindelarretierung	Ja, zum Wechseln von Zubehör
Hauptfunktionen	Schleifen, Sanden, Schneiden, Polieren, Gravieren, Reinigen, Bohren
Mitgeliefertes Zubehör	Schleifscheiben, Schleifbänder, Trennscheiben, Bürsten usw. (siehe Anleitung)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; abgenutzte Kohlebürsten in einem autorisierten Servicezentrum ersetzen
Sicherheit	Automatische Abschaltung bei Überlast; Verwendung von Schutzbrille und Handschuhen empfohlen
Ersatzteile und Reparierbarkeit	Reparaturen durch qualifizierte Fachkräfte; Originalersatzteile empfohlen
Garantie	2 Jahre (1 Jahr für BASIC) ab Kaufdatum
Allgemeine Informationen	Konform mit EN 50144, EN 55014, Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG

Häufig gestellte Fragen - DIAGRAM 395 DREMEL

Wie wechsle ich das Zubehör am DREMEL DIAGRAM 395?

Drücken Sie die Spindelarretierungstaste D und halten Sie sie gedrückt, während Sie die Spannmutter A lösen. Setzen Sie das Zubehör vollständig in die Spannzange B ein und ziehen Sie die Mutter handfest an. Verwenden Sie bei Bedarf den Schlüssel E.

Welche Drehzahlen werden für Holz und Metall empfohlen?

Für Holz verwenden Sie eine hohe Drehzahl (30.000-33.000 U/min). Für Eisen oder Stahl mit Hartmetallfräser maximale Drehzahl; mit HSS-Fräser reduzieren Sie bei Rattern. Beachten Sie die Drehzahltabelle in der Anleitung.

Wie reinige ich mein DREMEL Rotationswerkzeug?

Trennen Sie das Werkzeug vom Netz. Reinigen Sie Gehäuse und Kabel mit einem trockenen Tuch. Vermeiden Sie Lösungsmittel wie Benzin oder Trichlorethylen. Abgenutzte Kohlebürsten müssen von einem autorisierten Servicezentrum ersetzt werden.

Welche Art von Zubehör kann ich verwenden?

Verwenden Sie ausschließlich Original-DREMEL-Zubehör oder kompatibles Zubehör. Verwenden Sie niemals eine Schleifscheibe mit mehr als 32 mm Durchmesser oder einen Bohrer mit mehr als 3,2 mm Schaftdurchmesser. Überprüfen Sie, ob die maximale Drehzahl des Zubehörs kompatibel ist.

Mein Werkzeug vibriert ungewöhnlich, was tun?

Stoppen Sie das Werkzeug sofort. Überprüfen Sie, ob das Zubehör korrekt montiert und festgezogen ist und nicht beschädigt ist. Wenn die Vibration anhält, wenden Sie sich an ein DREMEL Servicecenter.

Wie hoch sind Leistung und Drehzahl des DREMEL 395?

Die Leistung beträgt etwa 125 W. Die Drehzahl ist über einen elektronischen Regler von 10.000 bis 33.000 U/min einstellbar.

Wie vermeide ich Funken beim Schleifen von Metall?

Tragen Sie eine Schutzbrille und Schutzhandschuhe. Halten Sie Personen und brennbare Materialien fern. Verwenden Sie bei Bedarf einen Funkenfänger.

Kann ich ein Verlängerungskabel mit meinem Werkzeug verwenden?

Ja, verwenden Sie ein Verlängerungskabel in einwandfreiem Zustand, vollständig abgerollt, mit einer Kapazität von mindestens 16 Ampere und für den Außeneinsatz geeignet.

Was tun, wenn das Werkzeug nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Spannung stimmt. Prüfen Sie den Schalter. Wenn das Problem weiterhin besteht, lassen Sie das Werkzeug von einem Fachmann überprüfen.

Wie warte ich die Kohlebürsten?

Die Kohlebürsten nutzen sich mit der Zeit ab. Übermäßige Funkenbildung zeigt an, dass sie ersetzt werden müssen. Bringen Sie das Werkzeug zum Austausch zu einem DREMEL Servicecenter.

BEDIENUNGSANLEITUNG DIAGRAM 395 DREMEL

D-Geschwindigkeit NL-Snelheid

N-Hastighet

DK-Hastighed

E-Velocidad

GR-Taxutna

CZ-Rychlost

TR-Hiz

	AA	BB	CC	DD	EE	FF	GG	HH	II
GB	CATALOG NUMBER	SOFT WOOD	HARD WOOD	LAMINATES PLASTIC	STEEL	ALUMINUM, BRASS, ETC.	SHELL/STONE	CERAMIC	GLASS/OTHER
D	KATALOG- NUMMER	WEICHHOLZ	HARTHOLZ	LAMINIERTER KUNSTSTOFF	STAHL	ALUMINUM, MISSING, ETC.	MUSCHEL/ STEIN	KERAMIK	GLAS/ANDERE
F	RéféRÉNCEN CATALOGUE	BOIS TENDRE	BOIS DUR	STRATIFIÉS PLASTIQUES	ACIER	ALUMINIUM, LAITON, ETC.	COQUILLE/ PIERRE	CÉRAMIQUE	VERRE/AUTRES
NL	CATALOGUS- NUMMER	ZACHTHOUT	HARDHOUT	LAMINAAT PLASTIC	STAAL	ALUMINIUM, KOPER, ENZ.	SCHELP/ STEEN	KERAMIEK	GLAS/ANDERE
S	KATALOG- NUMMER	MJUKA TRASLAG	HARDA TRASLAG	PLASTLAMINAT	STÁL	ALUMINIUM, MÄSSING ETC.	MUSSLA/ STEN	KERAMIK	GLAS/ANDRA
N	KATALOG- NUMMER	FURU/GRAN	LØVTRE	LAMINATPLAST	STÁL	ALUMINUM, MISSING OSV.	SKJELL STEIN	KERAMIKK	GLASS/ANNEN
FIN	LUETTELO- NUMERO	PEHMEÄ PUU	KOVA PUU	LAMINAATIT, MUOVI	TERÄS	ALUMINI, MESsINKI, JNE.	SIMPUUKKA, KIVET	KERAMIKKA	LASI/MUU
DK	KATALOG- NUMMER	BLÖDT TR/E	HARDT TR/E	LAMINATER KUNSTSTOF	STÁL	ALUMINUM, MISSING OSV.	MUSLING/STONE	KERAMIK	GLAS/ANDET
I	NUMERO DI CATALOGO	LEGNO DOLCE	LEGNO DURO	PLASTICA PER LAMINATI	ACCAIO	ALLUMINI, OTTONE, ECC.	CONCHIGLIA/PIETRA	CERAMICA	VETRO/ALTRI
E	NUMERO DE CATALOGO	MADERA BLANDA	MADERA DURA	LAMINADOS DE PLASTICO	ACERO	ALUMINI, LATÜN,ETC.	CAPARAZON/ PIEDRA	CERAMICA	VIDRIO/OTROS
P	NUMERO DO CATALOGO	MADEIRA MACIA	MADEIRA DURA	LAMINADOS DE PLASTICO	AÇO	ALUMINI, LATÜN,ETC.	COQUILHA/ PEDRA	CERAMICA	VIDRO/OUTROS
GR	APIOMOŠ KATAANOY	MAλΑΚΟ ΕΥΑΟ	ΞΚΛΗΡ ΕΥΑΟ	ΠΟΥΣΤΡΟΜΑΤΙΚΟ ΠΑΛΣΤΙΚΟ	XΑΥΒΑΣ	ΑΟΥMINIO, OPEIXΑΚΟΣ, KΤΑ.	ΟΣΤΡΑΚΟ/ ΑΙΘΟΣ	KEPAMIKO	ΓΑΑΙ/ΑΑΑ
H	KATALOGUS SZÁM	PUHAFA	KEMENYFA	MUANYAG LAMINÄLT LEMEZ	ACÉL	ALUMINIUM, SARGAREZ, STB.	KAGYLÓ/KOLAP	KERÁMIA	ÜVEG/MÁS
CZ	KATALOGOVÉ CISLO	MÉKKÉ DREVO	TVRDÉ DREVO	LAMINÁTOVÁNÉ PLAST	OCEL	HLINÍK, MOSAZ, ATD.	PERLET/KAMEN	KERAMIA	SKLO/JINE
PL	NUMER KATALOGOWY	MIEKKIE DREWNO	TWARDE DREWNO	PLASTIK WIELOWARSTWOWY	STAL	ALUMINIUM, MOSIÁDZ, ITD.	MUSZLA/ POLYSKIEM	CERAMIA	SZKLO/INNE
TR	KATALOG NUMARASI	YUMUSAK AGAÇ	SERT AAGMAÇ	PLASTIK LAMINAT	ÇELIK	ALUMINIUM, PIRINC, VS.	MIDYE/TAS	SERAMIK	CAM/BAŞKALARI
RU	HOMEP KATAIOTA	MİRTKAŞ DREBEÇİNA	TBEPIDAŞ DREBEÇİNA	CSIONCTBIŞ PIIACTIK	CTAJB	AΙΙΟΜΗΝΙ, DATΥΗΝΙ T.I.	PAKOBΗΝΙ, KAMEHB	KEPAMIA	CTEKJIÖ/ДРΥΓΕ

AA	BB	CC	DD	EE	FF	GG	HH	II
100, 121, 131, 141	10	10	6	6	8
114, 124, 134, 144	10	6	4	6	6
189, 190	10	10	4	8	10
118, 191, 193 192, 194	10	10	4	6	10
116, 117, 125, 196	10	6	4	6	6
115	10	10	4	6	6
197	10	8	4	1	6
198	10	8	4	6	6
199	10	8	4	6	6
105, 108	10	10	8	8	6
106, 109	10	10	6	8	6
107, 110	10	10	6	8	6
111	10	10	8	8	6
112	10	10	6	8	6
113	10	10	6	8	6
425				8	8
409, 420, 426, 540			1-4	10	10	10	10
542	10	8-10	1-4
545	8-10	8				6-8	6-8
560								10
561	6-10	6-10	1-4		10
562							10
569, 570							6-8
610	10	8
612, 613, 614, 632, 640	10	8
650, 652	10	10
654	10	8
7103, 7105, 7117, 7120, 7122, 7123,7134, 7144	10	8				10	10	10
903, 911, 921, 932, 941, 945, 952, 953, 954, 971, 992, 997, 8153, 8175, 8193, 8215	10	10		8	4	6	10
541	10	10		8	4	6	10
500, 501	4-6	4-6		6-8	4-6
83142, 83322, 83702, 84382, 84922, 85422 85562, 85602, 85622			6	10	4	6	10	10
516, 518	4-6	4-6		8	6
9901, 9902,9903, 9904, 9905, 9906, 9912	10	8	4	10	6	8	8-10	8-10
9909, 9910, 9911						8	8-10	8-10
9931, 9932, 9933, 9934, 9935, 9936	10	8	4		6
407, 408, 432	1-10	1-10	1-6	10	10	1-10	1-10
430, 431, 438	1-10	1-10	1-6	10	10	1-10	1-10
439, 440, 444	1-10	1-10	1-6	10	10	1-10	1-10
411, 412, 413	8	8	1-4		1-4
502, 504	10	8	1	10	8-10
461, 462, 463, 464, 465, 466				8	8	8	8	8
414,429,422,423				6	6	6	6	6
403, 404, 405	4	4	1-4	6	6
428, 442, 443	6	6	1	6	6
530, 531, 532		4		4
535, 536, 537	4	4		4	4	4
453, 454, 455				10

7

Graphic	#	5	15	40	GB	D	F
	106			1	Engraving Cutter	Kleine Graviermesser	Fraise à graver
	109			1	Engraving Cutter	Kleine Graviermesser	Fraise à graver
	118			1	High Speed Cutter	Hochgeschwindigkeits-Fräsmesser	Fraisés acier rapide
	150		1	1	Drill Bit	Bohrerset	Foret
	191		1	1	High Speed Cutter	Hochgeschwindigkeits-Fräsmesser	Fraisés acier rapide
	401		1	1	Mandrel	Aufspanndorne	Adaptateur de polissage
	402	1	1	1	Mandrel	Aufspanndorne	Adaptateur de tronçonnage
	403			1	Bristle Brush	Borstennürsten	Brosse à soie
	407	1	1	1	Sanding Band	Rundschleifer	Rouleau de ponçage
	408		1	2	Sanding Band	Schleifbänder	Rouleaux de ponçage
	409	2	2	2	Cut-Off Wheels	Trennscheiben	Disque à découvert
	411			5	Sanding Disc	Schleifscheiben	Disques de ponçage
	414		2	2	Felt Polishing Wheel	Filz-Polierscheiben	Roue de polissage en feuvre
	415			1	Dressing Stone	Abrichtstein	Pierre à Dresser
	421			1	Polishing Compound	Poliermittel	Pâté à polir
	422			1	Felt Polishing Point	Polierfilz	Baton de polissage
	425		1	1	Emery Polishing Wheel	Schmirgelscheibe	Disque émeri

426

2

Trennscheiben Fiberglas verstärkt

Disques à découper

428

1

Carbon Steel Brush

Drahtbürste

Brosse métallique

429

1

CE KONFORMITÄTSERKLÄRUNG

Wir erklärten in alleiniger Verantwortung, daß(This) Produkt mit den folgenden Normen oder normativen Dokumenten überümsimmt: EN 50 144, EN 55 014, gemäß den Bestimmungen der Richtlinien 7323/EWG,89/336/EWG,98/37/EWG.

CE KONFORMITSETERKLÄERING

Vi erklaer under alindemild es anvar, at dette produit i er overstensemle med follegende nomer ellemod nominative EN 50 144, EN 55 014, i hemhold til bestemsemelse m direktiverne 73/23/E0F, 89/338/E0F, 98/37/E0F.

GERÄUSCH /VIBRATIONSINFORMATION

Der Gerauschpegel beim Arbeitenzann 85 dB(A) überschnitten. Geborscht踪!.

Gemessen gemäß EN 50 144 betrag der Schaldruckpegel die Geser Gerätes 75 dB(A), und die Vibration 7,6 m/s² (Hand-Arm Methode).

STØJ-/VIBRATIONSINFORMATION

Under arteje med viktrojet kan hydrievaet overstige 85 dB(A) Brug hervyarn.

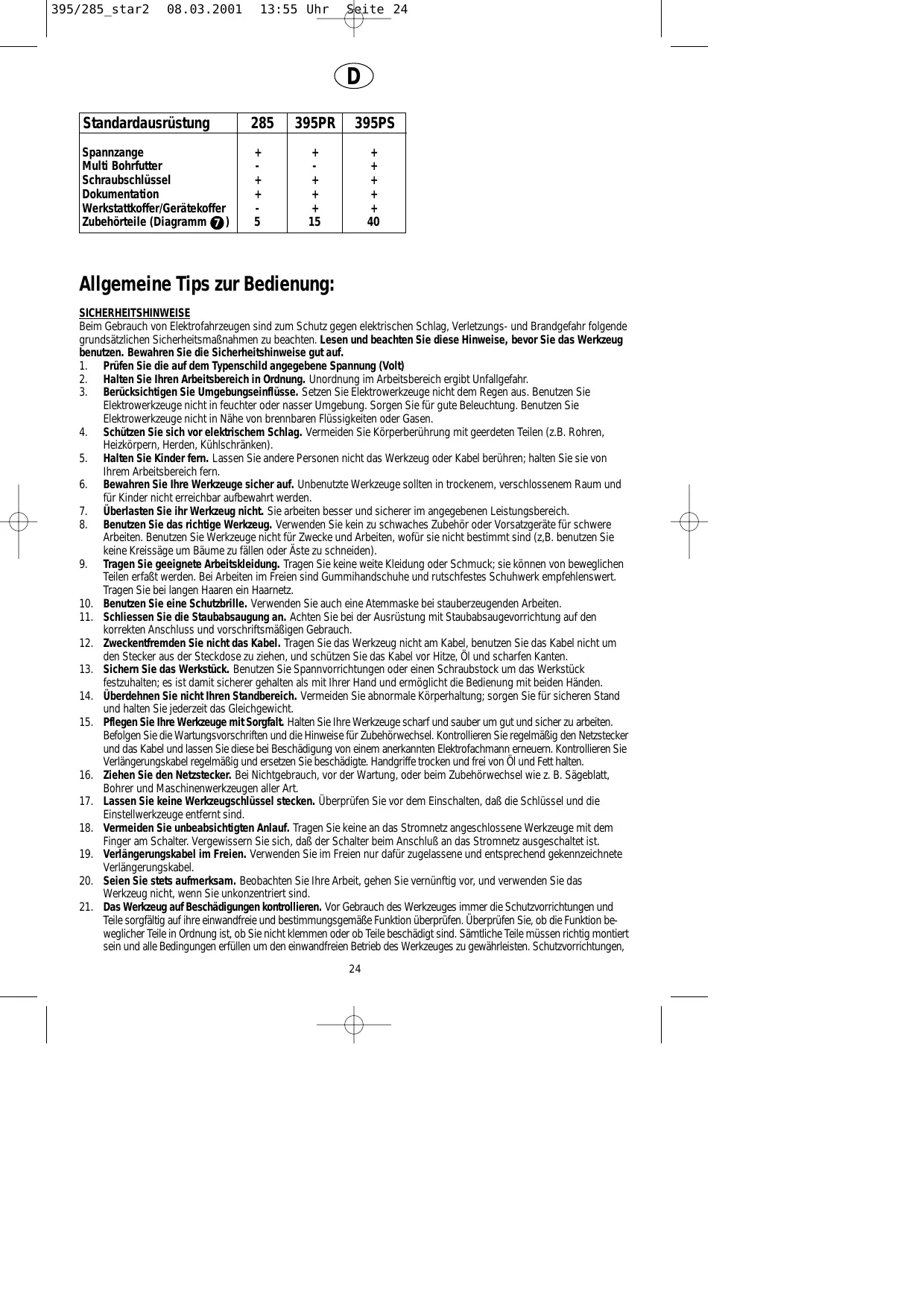

Standardausrüstung	285	395PR	395PS
Spannzange	+	+	+
Multi Bohrfutter	-	-	+
Schraubschluss	+	+	+
Dokumentation	+	+	+
Werkstattkoffer/Gerätekoffer	-	+	+
Zubehrteile (Diagramm 7)	5	15	40

Allgemeine Tips zur Bedienung:

SICHERHEITSHINWEISE

Beim Gebrauch von Elektrofahrzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Werkzeug benutzen. Bewahren Sie die Sicherheitshinweise gut auf.

1. Prufen Sie die auf dem Typenschild angegebene Spannung (Volt)
2. Halten Sie ihren Arbeitsbereich in Ordnung. Unordnung im Arbeitsbereich ergibt Unfallgefahr.
3. Berücksichtigten Sie Umgebungseinflüsse. Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzten Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. Sorgen Sie fur gute Beleuchtung. Benutzten Sie Elektrowerkzeuge nicht in Nihe von brenbaren Flüssigkeiten oder Gasen.
4. Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie Körperberührung mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden, Kühlschränken).
5. Halten Sie Kinder fern. Lassen Sie andere Personen nicht das Werkzeug oder Kabel berühren; halten Sie sie von Ihrn Arbeitsbereich fern.
6. Bewahren Sie ihre Werkzeuge sichere auf. Unbenutzte Werkzeuge sollen in trockenem, verschlossenem Raum und für Kinder nicht erreichen aufbewahrt werden.
7. Überlasten Sie ihr Werkzeug nicht. Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
8. Benutzen Sie das richtige Werkzeug. Verwenden Sie kein zu schwaches Zubehor oder Vorsatzgeräte für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke und Arbeiten, wofur sie nicht bestimmt sind (z.B. benutzen Sie keine Kreissäge um Baume zu fallen oder Äste zu schreiben).
9. Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck; sie konnen von beweglichen Teilen erfaßt werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.
10. Benutzen Sie eine Schutzbrille. Verwenden Sie auch eine Atemmaske bei stauberzeugenden Arbeits.
11. Schliessen Sie die Staubabsaugung an. Achten Sie bei der Ausrüstung mit Staubabsaugevorrichtung auf den korrekten Anschluss und vorschriftsmäßigen Gebrauch.
12. Zweckentfremden Sie nicht das Kabel. Tragen Sie das Werkzeug nicht am Kabel, benutzen Sie das Kabel nicht um den Stecker aus der Steckdose zuziehen, und schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
13. Sichern Sie das Werkstück. Benutzen Sie Spannvorrichtungen oder einen Schraubstock um das Werkstück festzuhalten; es ist damit richer gehalten als mit ihrer Hand und ermöglicht die Bedienung mit beiden Handen.
14. Überdehnen Sie nicht ihren Standbereich. Vermeiden Sie abnormale Körperhaltung; sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
15. Pflegen Sie ihre Werkzeuge mit Sorgfalt. Halten Sie ihre Werkzeuge scharf und sauber um gut und sichere zu arbeiten. Befolgen Sie die Wartungsverschriften und die Hinweise für Zubehorwechsel. Kontrollieren Sie regelmäß den Netzstecker und das Kabel undlassen sie这点ie bei Beschädigung von einem anerkannten Elektrofachmann erneuern. Kontrollieren Sie Verlangerungskabel regelmäß und erseten Sie beschadigte. Handgriffe trocken und frei von Öl und Fett halten.
16. Ziehen Sie den Netzstecker. Bei Nichtgebrauch, vor der Wartung, oder beim Zubehorwechsel wie z. B. Sageblatt, Bohrer und Maschinenwerkzeugen aller Art.
17. Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einsatz, daß die Schlüssel und die Einstellwerkzeuge entfern sind.
18. Vermeiden Sie unbeabsichtigten Anlauf. Tragen Sie keine an das Stromnetz angeschlossene Werkzeuge mit dem Finger am Schalter. Vergewisern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschalten ist.
19. Verlängerungskabel im Freien. Verwenden Sie im Freien nur davon zugelassene und entsprechend gekennzeichnete Verlangerungskabel.
20. Seien Sie stets aufmerksam. Beobachten Sie ihre Arbeit, gehen Sie vernünftig vor, und verwenden Sie das Werkzeug nicht, wenn Sie unkonzentriert sind.
21. Das Werkzeug auf Beschädigungen kontrollieren. Vor Gebrauch des Werkzeuges immer die Schutzvorrichtungen und Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob Sie nicht klemmen oder ob Teile beschädigt sind. Sümttliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Werkzeuges zu gewährleisten. Schutzvorrichtungen,

D

Schalter oder sonstige Teile, die beschädigt oder defekt sind, sollen sachgemäß von einem anerkannten Elektrofachmann repariert oder ersetzt werden. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein- und ausschalten laßt.

1. Achting! Benutzten Sie Ihr Werkzeug sowie das Zubehör wie in diesen Sicherheitshinweise beschrieben. Setzen Sie Ihr Werkzeug ausschilesslich für die Arbeitene ein, für die es konstruiert wurde und achen Sie auf entsprechende Arbeitsbedingungen. Zweckentfremdeter Einsatz kann zu gefährlichen Situationen führen.
2. Reparaturen nur vom anerkannten Fachmann. Dieses Elektrowerkzeug entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen sollenn nur von einem Elektrofachmann und mit Original - Ersatzteilen durchgefuhrt werden. Zwiderhandlungen konnten Gefahren für den Benutzer hervorrufen.

SICHERHEIT

• Bite these Bedienungsanleitung und die beiliegenden Sicherheitshinweise sorgfältig lessen und aufbewahren.
• Halten Sie das Kabel immer von den rotierenden Teilen Ihres Werkzeuges fern
  Sobald Sie sich von Ihrw Werkzeug entfern, sollte dieses ausgeschelt werden und die sich bewegenden Teile vollkommen zum Stillstand gekommen sein
• Im Falle von atypischen Verhalten oder Fremdgeräuschen schalten Sie das Werkzeug sofort aus undziehen Sie den Netzstecker
• Bei Benutzung von Verlängerungskabeln ist darauf zu achten, daß das Kabel vollständig abgerollt ist und eine Kapazität von 16 A hat
• Benutzen Sie nur das Original-Zubehör, welches bei unseren Fachhandlern oder den DREMEL- Vertragswerkstätten erhältlich ist
• Bevor Sie Zubehör benutzen, vergleichen Sieitte immer die maximal erlaubte Drehzahl/Minute des jeweiligen Zubehörns mit der Ihres Werkzeuges
• Der Benutzer diesen Werkzeuges sollte alter als 16 Jahre sein
  Benutzen Sie nie Trennscheiben über 1 1/4" (32 mm) Ø
  Benutzen Sie nie Bohrer über 1 / 8'' (3,2 mm)
  Benutzen Sie nie die Wellenarretierung während das Werkzeug lauft
  Bewahren Sie Ihr Werkzeug stets bei Raumtemperaturen unter 50^ auf
• Achten Sie daraufuf, daß samentliches Zubehör und Spannzange aufeinander passen
• Halten Sie Luftschlitze sauber und offen
  Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen werden, zur Vermeidung von Splittern oder Rissen
  Rissige, verformte oder vibrierende Schrupp-/Trennscheiben)durfen nicht verwendet werden
• Bei Verwendung von Fremdfabrikaten beim Zubehöritte die Hinweise des Herstellers beachten
  Vor dem Gebrauch Ihr's Werkzeuges

-性和安全，daà da Zubehör richtig montiert und fest angezogen ist
- den freien Lauf des montierten Zubehörs durch Drehen von Hand überprüfen
- einen Probelauf vornehmen, bei dem Sie das Werkzeug in einer sicheren Position mindestens 30 Sekunden mit hochster Geschwindigkeit unbelastet laufen halten
- bei betrachtlichen Vibrationen oder anderen Defekten das Werkzeug(sofort ausschalten und die mögliche Ursache herausfinden

• ! Eine Trennscheibe darf nicht zum Seiten-Schleifen verwendet werden
• Beim Schleifen von Metall entstehen Funken; halten Sie andere Personen sowie brennbare Materialien von ihrem Arbeitsbereich fern
  Schutzbrille und -handschuhe, Gehorschutz, eine Staubmaske und Sicherheitssschuhe/TRagen; gegebenenfalls auch eine Schurze(TRagen
• ! Nach dem Ausschalten des Werkzeuges dreht sich das Zubehör noch eineugekunden weiter

ANWENDUNG

1. Ein/Aus-Schalter "C" (Diagramm 1)
2. Schalten Sie das Werkzeug ein und schieben Sie den Hebel auf den gewünschten Drehzahlbereich.
   Drehzahlen von 10.000 bis 33.000/min

1. Montieren des Zubehors (Diagramm 3)

Zum Lockern drucken Sie den Wellenarreterungsknop "D" und halten him gedrück. Drehen Sie dann die Überwurfmutter "A" (bzw. das Bohrfluter) von Hand, bis die Welle arretiert wird und sich nicht weiterdrehen laßt. Verwenden Sie gegebenenfalls den Schraubenschlüssel "E", um die Überwurfmutter "A" zu lockern.
- Schieben Sie das betreffende Zubehörteil soweit wie möglich in die Spannzange "B" (bzw. in das Bohrfutter) ein, um unrunden Lauf und Unwucht zu minimieren.

• Halten Sie den Wellenarreterungsknopf "D" gedruckt und ziehen Sie die Uberwurfmutter "A" (bzw. das Bohrflutter) von Hand fest, bis der Schaft des Zubehorteils von der Spannzange "B" gehalten wird. Verwendten Sie gegebenenfalls den Schraubenschlussel "E", um die Uberwurfmutter "A" festzuziehen.
  Die Überwurfmutter "A" nicht zu fest anziehen.

D

1. Halten und Führ den des Werkzeuges (siehe Diagramm 5)
2. Bleistiftstellung für prazise Arbeitsen (Gravierung)
3. Schalmesserstellung für unebene Arbeiten (Schleifen)
4. Beidhändige Golfschlagerstellung - ideal, wenn Sie das Werkzeug parallel zur Werkstückoberfläche halten müssen,
   z. B. bei Verwendung einer Trennscheibe.

ANWENDUNG

• Immer zunachst an einem Probestück über, um das richtige Zubehörtheil und die richtige Geschwindigkeit zu wahlen.
• Nicht zuviel Druck auf das Werkzeug ausüben; halten Sie die Geschwindigkeit für Sie arbeiten.
• Verwenden Sie ausschließlich Zubehör, das laut Herstellerangaben für Ihr Modell vorgesehen ist.

GESCHWINDIGKEIT

Es gibt zwei Grundmodelle der Multifunktionswerkzeuge: ein Modell mit zwei Drehzahlen und eines mit veränderlicher Drehzahl. Das Gerät mit zwei Drehzahlen besitzt einen LOW/HIGH-Schalter. Wenn am Schalter "LOW" angezeigt wird, lauf das Gerät mit 15.000/min; wenn der Schalter auf "HIGH" steht, lauf das Gerät mit ca. 33.000/min. Bei dem Modell mit einstellbarer Drehzahl befindet sich am Schalter eine Anzeige mit einem schwarzen Strich. Schiben Sie diese Markierung auf die betreffende Zahl am Gehäuse, um die benöttigte Drehzahl zwischen 10.000 und 33.000/min einzustellen. In den Tabellen auf den Seiten 4 bis 7 können Sie die Drehzahl ablesen, die für den zu bearbeitenden Werkstoff und das verwendete Zubehorteil geeignet ist. Mit diesen Tabellen können Sie auf einen Blick sowohl das richtige Zubehörteil als auch die optimale Drehzahl ermittelt.

Ungefahrhe Drehzahlinstellungen (1/min) fur das Multifunktionswerkzeug mit einstellbarer Drehzahl, Modell 395.

Schalterstellung	Drehzahlbereich
1-2	10,000 - 14,000 RPM
3-4	15,000 - 19,000 RPM
5-6	20,000 - 24,000 RPM
7-8	25,000 - 29,000 RPM
9-10	30,000 - 33,000 RPM

Die Drehzahl wird mit Hilfe dieser Anzeige am Gehäuse eingestellt.

Für die Werkzeugdrehzahlen gelten die folgenden Richtlinien:

1. Kunststoff und Werkstoffe mit niedrigem Schmelzpunkt sind mit niedrigen Drehzahlen zubearbeiten.
2. Polier- und Schwabbelarbeiten sowie Reinigungserarbeiten mit einer Drahtbürste müssen bei Drehzahlen unter 15.000/min erfolgen, um Beschäftigungen der jeweiligen Bürste zu vermeiden.
3. Holz wird mit hoher Drehzahl bearerbeitet.
4. Für die Bearbeitung von Elsen oder Stahl ist bei Verwendung von Hartmetallfrasern die Hochstrehzahl zu verwenden, bei Verwendung von Hochgeschwindigkeits-Främesserndagegen eine niedrigere Drehzahl. Wenn ein Hochgeschwindigkeits-Främesser zu ratter beginnt, ist in der Regel die Drehzahl zu niedrig.
5. Aluminium, Kupfer-, Blei- und Zinklegierungen sowie Zinn konne je nach Art der durchzufuhrenden Arbeit mit entsprechenden Drehzahlen bearerbeitet werden. Durch Benetzen des Werkzeugs mit Petroleum oder einem anderen geeigneten Schmiermittel wird verhinder, daß die Späne an den Schneidflächen anhaften.

Als Hilfestellung zur Ermittlung der jeweils optimalen Drehzahl für die verschiedene Werkstoffe und Zubehörteile haben wir eine Tabellen zusammengestellt (Diagramm 6), aus denen die empfohlene Arbeitsdrehzahl für die einzelnen Zubehörteile abgegeben werden kann.itte machen Sie sich mit diesen Tabellen vertraut.

Die Beste Mogglichkeit zur Ermittlung der richtigen Arbeitsdrehzahl fur einen bestimmten Werkstoff ist es, auch nach Auswertung der Tabelle eine Minute lang an einem Abfallstück zu experimentieren. Wenn Sie ein oder zwei Versuche mit unterscheidlicher Drehzahl durchfuhren, merken Sie schnell, ob eine höhere oder niedrigere Drehzahl guntiger ist. Beispielsweise können Sie bei der Bearbeitung von Kunststoff mit einer niedrigen Drehzahl beginnen und die Drehzahl allmählich erhöhen, bis Sie feststellen, daß der Kunststoff an der Werkeugspitze zu schmelzen beginnt. Wenn Sie nun die Drehzahl wieder ein weniger zuckannahen, haben Sie die optimale Bearbeitungsdrehzahl gefunden.

Falls das Bearbeitungsergebnis nicht ihren Erwartungen entspricht, hilf es nicht, den Kraftaufwand zu erhöhen. Statt dessen sollenn Sie eventuell eine andere Werkzeugspitze verwenden oder eine Anpassung der Drehzahl vornehmen; durch verstärkten Kraftaufwand dagegen laßt sich das Problem nur setzen losen.

WARTUNG/REPARATUR

• Halten Sie Werkzeug und Kabel sauber (eine Haushaltsreiniger und Lösungsmittel können die Kunststoffeile beschädigen; diese Produkte enthalten u.a. Benzin, Trichloroethelene, Chloride, Amonium)
• Starke Funkenbildung weist auf abgenutzte Kohlebürsten hin; Sie sollenn Ihr Werkzeug vom Kundendienst überholen lassen.
• Bei Beanstandung geben SieitteHrWerkzeugbei einerunsenerDREML-VertragswerkstattenzurReparaturab (die Anschriftenlstefindes auf derErsatzteilzeichnung, dieHjemWerkzeugbeiliegt)

F

Equipment standard	285	395PR	395PS
Pince	+	+	+
Mandrin Multi	-	-	+
Clé	+	+	+
Documentation	+	+	+
Organiseur/ Coffret de rangement	-	+	+
Accessoires (schéma 7)	5	15	40

Für die des EREMEL-Erzeugnis, das vor dem Versand sorgfältig kontrolliert wurde, gewähren wir 2 Jahre ("BASIC": 1 Jahr) Garantie ab Liefertag um Schaden, die durch Material- oder Herstellrefehler entstanden sind, zu beseitigen. Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bei Beanstandung senden Sieitte das Werkzeug unzerlegt, zusammen den dem Kaufbeleg, an die nachste DREMEL-Vertragswerkstätte; der Versand muß frei erfolgen. DREMEL gehalt sich das Recht vor, jeder Verantwortung abzulehenn, wenn das Werkzeug durch Nicht-DREMEL-Vertragswerkstätten repaierit wurde. Auf keineilen Fall kann auf Schadenersatz geklacgt werden im Falle des Schadens am Werkstück oder der Verletzung des Werkzeugbenutzers. Garantie-information in der Bedienungsanleitung wird hermitt ungültig.

GARANTIE
