MANUAL DE USUARIO DIAGRAM 395 DREMEL

E Montaje de los accesorios (texto en la página 49) P Montagem de acessórios (página 52)

B E Conjunto del mandril

P Conjunto de mandris

(texto en la página 50) P Formas de pegar (página 52) GR ∆ÚfiÔÈ Ï·‚‹˜ (ÛÂÏ›‰· ÎÂÈ̤ÓÔ˘ 55)

NÚMERO DE CATÁLOGO MADERA BLANDA MADERA DURA LAMINADOS DE PLÁSTICO ACERO ALUMINIO,

PIEDRA CERÁMICA VIDRIO/OTROS Baton de polissage

Fresa de tallado para grabado

Fresa de tallado para grabado

Fresa de alta velocidad

Fresa de alta velocidad

Accesorios de limpieza

Compuesto para pulido

Accesorios de pulido

Prato para discos de esmerilar

CE DECLARACION DE CONFORMIDAD Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50

144, EN 55 014, de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CEE.

INFORMES DE RUIDOS Y VIBRACIONES El nivel de ruido, con la herramienta trabajando, podrá sobrepasar 85 dB(A).

Usar protectores auditivos! Medido según EN 50 144 el nivel de la presión acústica de esta herramienta se eleva a 75 dB(A), y la vibración a 7,6 m/s2 (método brazo-mano).

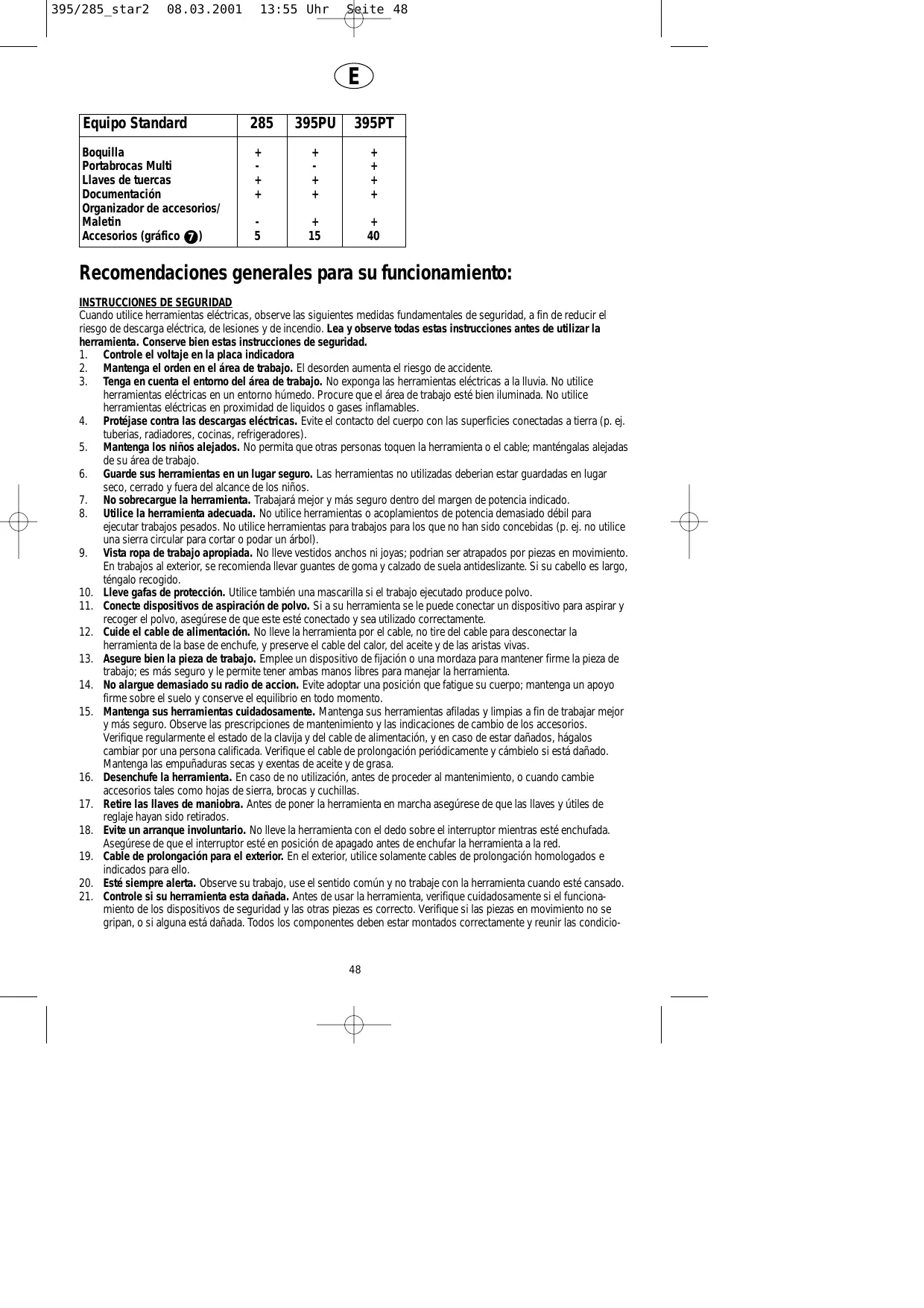

Boquilla Portabrocas Multi Llaves de tuercas Documentación Organizador de accesorios/ Maletin Accesorios (gráfico 7 )

Recomendaciones generales para su funcionamiento:

INSTRUCCIONES DE SEGURIDAD Cuando utilice herramientas eléctricas, observe las siguientes medidas fundamentales de seguridad, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea y observe todas estas instrucciones antes de utilizar la herramienta. Conserve bien estas instrucciones de seguridad. 1. Controle el voltaje en la placa indicadora 2. Mantenga el orden en el área de trabajo. El desorden aumenta el riesgo de accidente. 3. Tenga en cuenta el entorno del área de trabajo. No exponga las herramientas eléctricas a la lluvia. No utilice herramientas eléctricas en un entorno húmedo. Procure que el área de trabajo esté bien iluminada. No utilice herramientas eléctricas en proximidad de liquidos o gases inflamables. 4. Protéjase contra las descargas eléctricas. Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberias, radiadores, cocinas, refrigeradores). 5. Mantenga los niños alejados. No permita que otras personas toquen la herramienta o el cable; manténgalas alejadas de su área de trabajo. 6. Guarde sus herramientas en un lugar seguro. Las herramientas no utilizadas deberian estar guardadas en lugar seco, cerrado y fuera del alcance de los niños. 7. No sobrecargue la herramienta. Trabajará mejor y más seguro dentro del margen de potencia indicado. 8. Utilice la herramienta adecuada. No utilice herramientas o acoplamientos de potencia demasiado débil para ejecutar trabajos pesados. No utilice herramientas para trabajos para los que no han sido concebidas (p. ej. no utilice una sierra circular para cortar o podar un árbol). 9. Vista ropa de trabajo apropiada. No lleve vestidos anchos ni joyas; podrian ser atrapados por piezas en movimiento. En trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si su cabello es largo, téngalo recogido. 10. Lleve gafas de protección. Utilice también una mascarilla si el trabajo ejecutado produce polvo. 11. Conecte dispositivos de aspiración de polvo. Si a su herramienta se le puede conectar un dispositivo para aspirar y recoger el polvo, asegúrese de que este esté conectado y sea utilizado correctamente. 12. Cuide el cable de alimentación. No lleve la herramienta por el cable, no tire del cable para desconectar la herramienta de la base de enchufe, y preserve el cable del calor, del aceite y de las aristas vivas. 13. Asegure bien la pieza de trabajo. Emplee un dispositivo de fijación o una mordaza para mantener firme la pieza de trabajo; es más seguro y le permite tener ambas manos libres para manejar la herramienta. 14. No alargue demasiado su radio de accion. Evite adoptar una posición que fatigue su cuerpo; mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 15. Mantenga sus herramientas cuidadosamente. Mantenga sus herramientas afiladas y limpias a fin de trabajar mejor y más seguro. Observe las prescripciones de mantenimiento y las indicaciones de cambio de los accesorios. Verifique regularmente el estado de la clavija y del cable de alimentación, y en caso de estar dañados, hágalos cambiar por una persona calificada. Verifique el cable de prolongación periódicamente y cámbielo si está dañado. Mantenga las empuñaduras secas y exentas de aceite y de grasa. 16. Desenchufe la herramienta. En caso de no utilización, antes de proceder al mantenimiento, o cuando cambie accesorios tales como hojas de sierra, brocas y cuchillas. 17. Retire las llaves de maniobra. Antes de poner la herramienta en marcha asegúrese de que las llaves y útiles de reglaje hayan sido retirados. 18. Evite un arranque involuntario. No lleve la herramienta con el dedo sobre el interruptor mientras esté enchufada. Asegúrese de que el interruptor esté en posición de apagado antes de enchufar la herramienta a la red. 19. Cable de prolongación para el exterior. En el exterior, utilice solamente cables de prolongación homologados e indicados para ello. 20. Esté siempre alerta. Observe su trabajo, use el sentido común y no trabaje con la herramienta cuando esté cansado. 21. Controle si su herramienta esta dañada. Antes de usar la herramienta, verifique cuidadosamente si el funcionamiento de los dispositivos de seguridad y las otras piezas es correcto. Verifique si las piezas en movimiento no se gripan, o si alguna está dañada. Todos los componentes deben estar montados correctamente y reunir las condicio-

E nes para garantizar el funcionamiento impecable de la herramienta. Todo dispositivo de seguridad, todo interruptor o toda otra pieza dañada o defectuosa deben ser reparadas o reemplazadas de forma apropioda por una persona calificada. No utilice ninguna herramienta cuyo interruptor no pueda encender y apagar el circuito correctamente.

22. Atención! Utilice la herramienta y los accesorios de acuerdo con estas instrucciones de seguridad, y de manera adecuada para la herramienta en particular, teniendo en cuenta las condiciones de trabajo y el trabajo a ejecutar. Usar la herramienta en operaciones diferentes de las que realiza normalmente, podria resultar una situacion peligrosa. 23. Haga reparar su herramienta por una persona calificada. Esta herramienta eléctrica está de acuerdo con las reglas de seguridad en vigor. Toda reparación debe ser hecha por personal calificado con piezas de recambio originales, si no, puede acarrear graves riesgos para la seguridad del usario. SEGURIDAD • • • • • • • • • • • • • • • • • •

Lea y conserve este manual y las instrucciones de seguridad adjuntas

Cuide de que el cable eléctrico está alejado de las partes móviles de su herramienta Ponga atención al guardar su herramienta de que el motór está apagado y las partes móviles están parados En caso de interferencias eléctricas o mecánicas se deben parar inmediatamente la herramienta y sacar el enchufe del contacto Utilizar cables de prolongación completamente enrollados y seguros, con una capacidad de 16 Amp. Utilizar solamente los accesorios originales de DREMEL los cuales se pueden adquirir en los comercios a los que suministra DREMEL Compare regularmente las revoluciones máximas indicadas de los accesorios de su herramienta Es recomendable que esta herramienta no debe ser manejada por personas menores de la edad de 16 años No utilice nunca discos abrasivos más grandes que 1 1/4” (32 mm) Ø No utilice nunca brocas más grandes que 1/8” (3,2 mm) Ø No utilice nunca el bloqueo axial mientras la herramienta está en marcha Guarde la herramienta en un lugar donde la temperatura no es más alta que 50°C Ponga atención de que la medida de la boquilla se corresponde con la medida del eje del accesorio Mantenga limpias y libres las ranuras de ventilación Maneje y guarde los discos de amolar/tronzar con cuidado para evitar que se astillen o rompan No utilice discos de amolar/tronzar deformados o que vibren Cuando monte/utilice accesorios distintos de la marca DREMEL, respete las instrucciones del fabricante Antes de utilizar la herramienta • asegúrese de que el accesorio esté correctamente montado y firmemente apretado • compruebe que el accesorio se mueve libremente al girarlo con la mano • pruebe la herramienta al dejarla funcionar en una posicíon segura durante al menos 30 segundos a la máxima velocidad en vacío • deténgala inmediatamente en caso de vibraciones considerables u otros defectos, y examine la herramienta para determinar su posible causa ! Nunca utilice una muela tronzadora para amolar lateralmenteg Cuando muela metal, se generarán chispas; mantenga alejadas del área de trabajo a otras personas y al material combustible Utilice gafas y guantes, protección para los oídos, una máscara para el polvo y calzado robusto; cuando sea necesario, utilice también un delantal ! Después de haber apagado la herramienta el accesorio continuará girando durante un corte período de tiempo

1. Botón “C” ON/OFF (gráfico 1 ) • Ponga en marcha la herramienta y seleccione la velocidad accionando la palanca hasta el valor deseado. • Velocidad de 10.000 - 33.000 rpm 2. Montaje de los accesorios (gráfico 3 ) • Para aflojar, mantenga pulsado el botón de bloqueo del eje “D”, mientras gira a mano la tuerca del portaherramientas “A” (o portabrocas) hasta que el eje quede bloqueado y no pueda seguir girando. Si es necesario, utilice la llave “E” para aflojar la tuerca del portaherramientas “A”. • Para cambiar de accesorio, introduzca el accesorio en el portaherramientas “B” (o portabrocas) hasta el fondo para minimizar el descentramiento y el desajuste. • Con el botón de bloqueo del eje “D” pulsado, apriete a mano la tuerca del portaherramientas “A” (o portabrocas) hasta que el vástago de inserción del accesorio quede sujeto en el portaherramientas “B”. Si es preciso, utilice la llave “E” para apretar la tuerca del portaherramientas “A”. • No apriete excesivamente la tuerca del portaherramientas “A”.

3. Sujetar y manejar la herramienta (vea el gráfico 5 ) • agarre de lapiz es para trabajo de precisión (grabando) • agarre de cuchillo de tallar es para trabajo rugoso (esmerilando) • agarre de palo de golf con las dos manos, de gran utilidad para los casos en que se necesita mantener la herramienta paralela a la superficie de trabajo, como cuando se utiliza un disco de corte CONSEJOS DE APLICACION • Siempre pruebe con una pieza de material inservible para escoger el accesorio correcto y determinar la velocidad de trabajo apropiada • No ejerza demasiada presión en la herramienta; deje que la velocidad haga su trabajo • Utilice únicamente los accesorios que recomienda el fabricante para su modelo. VELOCIDAD Hay 2 tipos básicos de herramientas de alta velocidad: los modelos de dos velocidades y los de velocidad variable. El modelo de dos velocidades tiene un interruptor con las posiciones LOW (baja) y HIGH (alta). Cuando el interruptor está en la posición “LOW”, la herramienta funciona a 15.000 r.p.m. Cuando el interruptor está en la posición “HIGH”, la herramienta funciona a unas 33.000 r.p.m. El modelo de velocidad variable tiene un interruptor con una línea negra encima. Desplácese por los números que hay en la carcasa (entre 10.000 y 33.000 r.p.m.) para seleccionar la velocidad de funcionamiento que desee. Puede consultar los gráficos de las páginas 4, 5, 6 y 7 para establecer la velocidad adecuada en función del tipo de material con el que trabaje y del tipo de fresa u otro accesorio que se esté utilizando. Estos gráficos le permiten seleccionar rápidamente el accesorio adecuado y la velocidad más idónea. Ajuste de las revoluciones por minuto aproximadas para la herramienta giratoria de velocidad variable, modelo 395.

La velocidad de la herramienta de alta velocidad se controla ajustando este indicador en la carcasa.

Algunas reglas básicas relativas a la velocidad:

1. El plástico y los materiales que se funden a bajas temperaturas deben cortarse con una velocidad moderada. 2. Los trabajos de pulido, bruñido, y limpieza con un cepillo de alambre deben realizarse a la siguiente velocidad 15.000 rpm para no dañar el cepillo. 3. La madera debe cortarse a una velocidad elevada. 4. El hierro y el acero debe cortarse a la velocidad máxima si se utiliza un accesorio de carburo de tungsteno y a una velocidad inferior si se utilizan fresas de acero de alta velocidad. Si una fresa de acero de alta velocidad empieza a vibrar, por regla general, se debe a que se está reduciendo su velocidad. 5. El aluminio, las aleaciones de cobre, de plomo, de cinc y el estaño se pueden cortar a diversas velocidades, dependiendo del tipo de corte. Ponga parafina u otro lubricante apropiado en la fresa para evitar que se adhiera material de corte a los dientes de la fresa. Para ayudarle a decidir cuál es la velocidad de trabajo óptima para los diferentes materiales y accesorios, hemos elaborado una serie de tablas que aparecen en el gráfico 6 . Consultando estas tablas, podrá conocer la velocidad recomendada para cada tipo de accesorio. Examine estas tablas y familiarícese con ellas. De hecho, la mejor manera de determinar la velocidad correcta de trabajo para cualquier material es practicar durante unos minutos con una pieza de desecho, aunque haya consultado antes el cuadro. Puede darse cuenta rápidamente que una velocidad menor o mayor es más efectiva si observa qué sucede al realizar una o dos pasadas a una velocidad diferente. Cuando trabaje con plástico, por ejemplo, comience con una velocidad baja y aumente la velocidad hasta que observe que el plástico se funde en el punto de contacto. Entonces, reduzca un poco la velocidad para obtener la velocidad de trabajo óptima. No debe aumentar la presión de la herramienta si cree que no corta correctamente. Quizás debería utilizar una fresa diferente o ajustar la velocidad para solucionar el problema. Aumentar la presión sobre la herramienta suele ser de poca utilidad. MANTENIMIENTO/REPARACIÓN • • •

Mantener limpia el cable eléctrico y la herramienta (algunos productos de limpieza pueden ocasionar daños en las piezas artificiales; estos productos contienen entre otras cosas benzoato, tricloruro etílico, cloruro, amoníaco)

Si se generan demasiadas chispas, es muy posible que las escobillas de carbón estén desgastadas y que sea necesario llevar la herramienta a reparar. En caso de defectos eléctricos o mecánicos se debe llevar la herramienta a uno de los servicios técnicos autorizados de DREMEL para su reparación (los nombres figuran en el despiece de piezas, incluido con la herramienta) 50

Este producto de DREMEL ha sido cuidadosamente inspeccionado antes de salir de fábrica y tiene una garantía de 2 años (“BASIC” : 1 año) a partir de la fecha de su adquisición, periodo en el cual cualquier fallo ya sea por defecto del material o fabricación sera corregido sin cargo. Las averías ocasionadas por desgaste natural, rotura por sobrecarga o utilización indebida seran excluidas de la garantía. En caso de reclamación, rogamos envie esta herramienta a portes pagados, sin desmontar, y junto con el justificante de la compra al servicio técnico autorizado de DREMEL más proximo.

DREMEL no se hace cargo de ninguna reparación efectuada por personal ageno a DREMEL o sus servicios técnicos autorizados. Bajo ningún concepto se podrá reclamar compensación en caso de daño a la pieza a trabajar o al usuario de la herramienta. Informes de garantía en el manuel de instrucciones con la presente expiran.
