Produkttyp	Akku-Bohrschrauber
Marke	DEWALT
Modell	DCD920KX
Nennspannung	18 V DC
Akkutyp	NiMH/Li-Ion
Nutzleistung	450 W
Leerlaufdrehzahl	0-500 / 0-1250 / 0-2000 min⁻¹
Maximales Drehmoment	55 Nm
Spannfutterkapazität	1,5 - 13 mm
Bohrfähigkeit Holz	50 mm
Bohrfähigkeit Metall	13 mm
Bohrfähigkeit Mauerwerk	16 mm
Gewicht (ohne Akku)	1,7 kg
Betriebsart	Bohren, Schrauben, Hammerbohren
Anzahl Gänge	3
Verstellbare Kupplung	Ja, 15 Stufen
Zusatzhandgriff	Ja
LED-Arbeitsleuchte	Ja
Spannfuttertyp	Schnellspannfutter mit einer Hülse
Kompatible Akkupacks	DEWALT 18 V (Li-Ion/NiMH)
Empfohlenes Ladegerät	DE9135
Wartung und Reinigung	Reinigung mit Trockenluft, kein Fetten
Garantie	1 Jahr

Häufig gestellte Fragen - DCD920KX DEWALT

Wie ändere ich die Drehzahl des Bohrschraubers?

Um die Drehzahl zu ändern, stellen Sie sicher, dass das Werkzeug vollständig gestoppt ist. Schieben Sie den Drehzahlwahlschalter (g) ganz nach vorne für den 1. Gang (hohes Drehmoment), in die Mitte für den 2. Gang und nach hinten für den 3. Gang (hohe Drehzahl). Wechseln Sie niemals die Drehzahl, während das Werkzeug läuft.

Wie verwende ich die Hammerfunktion?

Drehen Sie den Moduswahlring (f), um das Hammersymbol mit dem Pfeil auszurichten. Verwenden Sie Hartmetallbohrer für Mauerwerk. Üben Sie nur so viel Kraft aus, um übermäßiges Rückschlagen zu vermeiden.

Welche Akkutypen kann ich mit der DCD920KX verwenden?

Dieser Bohrschrauber arbeitet mit DEWALT 18 V Akkupacks vom Typ NiMH oder Li-Ion. Verwenden Sie nur empfohlene DEWALT Akkus und Ladegeräte.

Wie stelle ich das Schraubmoment ein?

Drehen Sie den Drehmomenteinstellring (e), um die gewünschte Zahl auf den Pfeil auszurichten. Je höher die Zahl, desto stärker das Drehmoment. Stellen Sie zunächst ein niedriges Drehmoment ein und erhöhen Sie es bei Bedarf.

Was ist die maximale Bohrfähigkeit in Holz?

Der Bohrschrauber kann mit einem geeigneten Bohrer (Spiralbohrer, Zentrierbohrer usw.) bis zu 50 mm Durchmesser in Holz bohren.

Wie setze ich einen Bohrer ein und entferne ihn?

Um einen Bohrer einzusetzen, halten Sie die Spannfutterhülse mit einer Hand und drehen Sie sie nach links, um sie zu öffnen. Setzen Sie den Bohrer ca. 19 mm ein und ziehen Sie ihn dann fest, indem Sie die Hülse nach rechts drehen, bis Klickgeräusche zu hören sind. Zum Entfernen den Vorgang umkehren.

Wie warte ich den Bohrschrauber?

Reinigen Sie das Gehäuse und die Belüftungsschlitze mit Trockenluft. Verwenden Sie keine Lösungsmittel. Der Bohrschrauber benötigt keine zusätzliche Schmierung. Trennen Sie den Akku vor der Reinigung immer vom Werkzeug.

Was tun, wenn der Bohrschrauber während des Betriebs blockiert?

Lassen Sie sofort den Schalter los, entfernen Sie den Bohrer aus dem Werkstück und ermitteln Sie die Ursache der Blockade. Drücken Sie nicht wiederholt den Schalter, um einen Neustart zu versuchen, da dies das Werkzeug beschädigen könnte.

Ist der Bohrschrauber für den professionellen Einsatz geeignet?

Ja, der DCD920KX ist für professionelle Bohr- und Schraubanwendungen konzipiert. Er bietet eine robuste Konstruktion, einen leistungsstarken Motor und fortschrittliche Funktionen wie verstellbare Kupplung und Hammerfunktion.

Wie lade ich den Akku auf?

Schließen Sie das Ladegerät DE9135 an eine Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die rote LED blinkt während des Ladens und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Lassen Sie den Akku bei den ersten Verwendungen mindestens 10 Stunden laden.

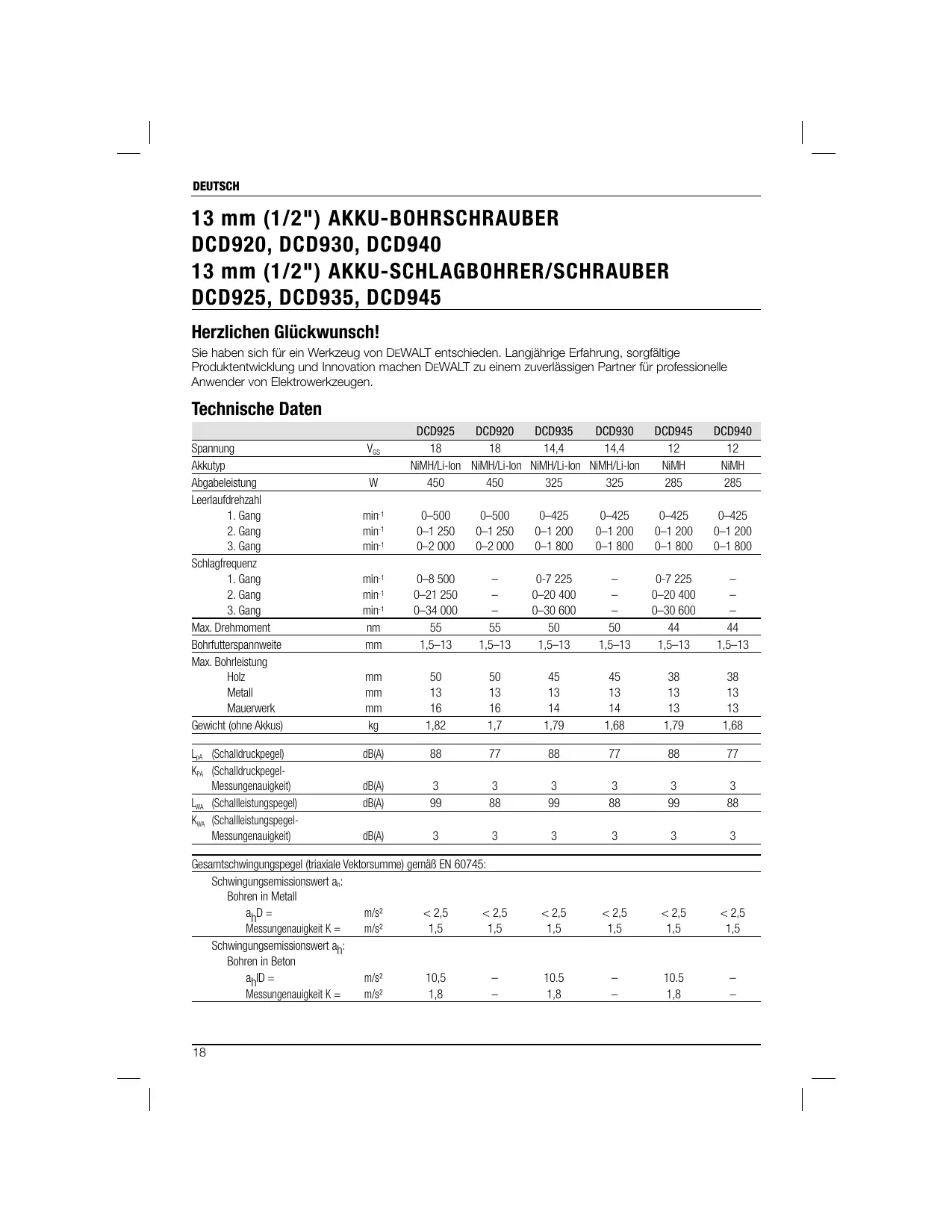

BEDIENUNGSANLEITUNG DCD920KX DEWALT

LESEN SIE ALLE ANWEISUNGEN

Herzlichen Glückwunsch!

Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige

Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle

Anwender von Elektrowerkzeug.

Technische Daten

		DCD925	DCD920	DCD935	DCD930	DCD945	DCD940
Spannung	VGS	18	18	14,4	14,4	12	12
Akkutyp		NiMH/Li-Ion	NiMH/Li-Ion	NiMH/Li-Ion	NiMH/Li-Ion	NiMH	NiMH
Abgabeleistung	W	450	450	325	325	285	285
Leerlaufdrehzahl
1. Gang	min-1	0-500	0-500	0-425	0-425	0-425	0-425
2. Gang	min-1	0-1 250	0-1 250	0-1 200	0-1 200	0-1 200	0-1 200
3. Gang	min-1	0-2 000	0-2 000	0-1 800	0-1 800	0-1 800	0-1 800
Schlagfrequenz
1. Gang	min-1	0-8 500	-	0-7 225	-	0-7 225	-
2. Gang	min-1	0-21 250	-	0-20 400	-	0-20 400	-
3. Gang	min-1	0-34 000	-	0-30 600	-	0-30 600	-
Max. Drehmoment	nm	55	55	50	50	44	44
Bohrfutterspannweite	mm	1,5-13	1,5-13	1,5-13	1,5-13	1,5-13	1,5-13
Max. Bohrleitung
Holz	mm	50	50	45	45	38	38
Metall	mm	13	13	13	13	13	13
Mauerwerk	mm	16	16	14	14	13	13
Gewicht (ohne Akkus)	kg	1,82	1,7	1,79	1,68	1,79	1,68
LpA(Schaldruckpegel)	dB(A)	88	77	88	77	88	77
KpA(Schaldruckpegel-Messungenaugkeit)	dB(A)	3	3	3	3	3	3
LwA(Schalleistungspegel)	dB(A)	99	88	99	88	99	88
KwA(Schalleistungspegel-Messungenaugkeit)	dB(A)	3	3	3	3	3	3

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 60745:

Schwungsemissionswert ah: Bohren in Metall
ahD =	m/s2	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5	< 2,5
Messungenauigkeit K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5
Schwungsemissionswert ah: Bohren in Beton
ahD =	m/s2	10,5	-	10.5	-	10.5	-
Messungenauigkeit K =	m/s2	1,8	-	1,8	-	1,8	-

Der in diesem Informationsblatt angegebene Vibrationsemissionsgrad wurde nach Maßgabe eines standardisierten Tests, wie in EN 60745 vorgegeben, gemessen und kann zum Vergleich von Werkzeugen verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrationsemissionswert steht für die Hauptanwendungen des Werkzeugs. Falls das Werkzeug jedoch für andere Anwendungen oder mit anderem Zubehör benutzt oder schlecht instand gehalten wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich steigern.

Eine Schätzung des Vibrationsaussetzungsgrades sollte bereits berücksichtigen, ob das Werkzeug abgeschaltet ist, oder ob es einfach nur eingeschaltet ist ohne für Arbeiten benutzt zu werden. Dies kann den Expositionsgrad über die gesamte Arbeitsdauer erheblich verringern.

Bestimmen Sie zusätzliche Sicherheitsmaßnahmen, um den Benutzer vor den Auswirkungen der Vibrationen zu schützen, wie etwa: Instandhaltung des Werkzeugs und Zubehör, die Hände warm halten, Aufbau von Arbeitsmethoden.

Akku		DE9180	DE9503	DE9140	DE9502	DE9501
Batterype		Li-Ion	NiMH	Li-Ion	NiMH	NiMH
Betriebsspannung	\(V_{\text{DC}}\)	18	18	14,4	14,4	12
Kapazität	Ah	2,0	2,6	2,0	2,6	2,6
Gewicht	kg	0,68	1,0	0,58	0,86	0,69

Ladegerät		DE9135	DE9116
Netzspannung	VAC	230	230
Batterype		NiCd/NiMH/Li-Ion	NiCd/NiMH
Ungefährte Ladezeit	min.	40	60
		(2,0 Ah Akkus)	(2,0 Ah Akkus)
Gewicht	kg	0,52	0,4

Sicherungen:

Europa 230 V Werkzeuge 10 A Stromversorgung

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

VORSICHT: Weist, wenn ohne Sicherheitssymbol aufgeführt, auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

DEUTSCH

EG-Konformitätserklärung

DCD925, DCD920, DCD935, DCD930, DCD945, DCD940

DEWALT erklärt hiermit, dass diese unter "Technische Daten" beschriebenen Produkte gemäß folgenden Richtlinien und Normen konstruiert wurden:

98/37/EEC (bis 28. Dez. 2009), 2004/108/EC, 2006/42/EC (ab 29. Dez. 2009), 2006/95/EC, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN60745-2-2.

Für weitere Informationen wenden Sie sich bitte an DEWALT unter der unten angeführten Adresse oder beziehen Sie sich auf die Rückseite dieses Handbuchs.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Horst Grossmann Vizepräsident für Konstruktion und Produktentwicklung DEWALT, Richard-Klinger-Straße 11 D-65510 Idstein, Deutschland 27.03.2009

WARNUNG: Zur Reduzierung der Verletzungsgefahr lesen Sie die Bedienungsanleitung.

Allgemeine Warnhinweise für Elektrowerkzeuge

WARNUNG! Lesen und verstehen Sie alle Sicherheitswarnungen und alle Anweisungen. Die Missachtung der Warnhinweise und Anweisungen kann zu Stromunfall, Brand und/oder schweren Verletzungen führen.

ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUFBEWAHREN

Der nachfolgend verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Werkzeuge (mit Netzkabel) und auf akkubetriebene Werkzeuge (ohne Netzkabel).

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie Ihren Arbeitsbereich sauber und gut ausgeleuchtet. Unordentliche oder dunkle Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit Elektrowerkzeugen nicht in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie mit geerdeten Elektrowerkzeugen keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Werkzeug erhöht das Stromschlagrisiko. d) Zweckentfremden Sie das Kabel nicht. Verwenden Sie es niemals, um das Elektrowerkzeug zu tragen oder zu ziehen bzw. um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie nur Verlängerungskabel, die für Außenbereiche geeignet sind. Die Verwendung eines für Außenbereiche geeigneten Verlängerungskabels verringert das Stromschlagrisiko. f) Beim Betrieb eines Elektrowerkzeugs an einem feuchten Ort muss eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung verwendet werden. Die Verwendung einer Fehlerstrom-Schutzeinrichtung verringert das Stromschlagrisiko.

3) PERSÖNLICHE SICHERHEIT

a) Bleiben Sie stets aufmerksam, achten Sie darauf, was Sie tun, und lassen Sie beim Arbeiten mit einem Elektrowerkzeug Vorsicht walten. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

Umgang mit Elektrowerkzeugen: Lassen Sie gesunden Menschenverstand walten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Elektrowerkzeugen kann zu ernsthaften Verletzungen führen. b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstungen (wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz) für die entsprechenden Einsatzbedingungen mindern das Verletzungsrisiko. c) Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass das Werkzeug ausgeschaltet ist, bevor Sie es an die Stromquelle und/oder den Akku anschließen, es hochheben oder tragen. Das Tragen des Elektrowerkzeugs mit dem Finger am Schalter oder der Anschluss eingeschalteter Werkzeuge führen unnötig Unfälle herbei. d) Nehmen Sie vor dem Einschalten des Elektrowerkzeugs Einstellwerkzeuge oder Schraubenschlüssel ab. Ein Schraubenschlüssel oder Einstellwerkzeug, der/das sich in einem drehenden Teil befindet, kann zu Verletzungen führen. e) Nicht zu weit vorlehnen! Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Werkzeug in unerwarteten Situationen besser unter Kontrolle halten. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen. g) Falls Vorrichtungen zur Staubabsaugung bzw. zum Staubfang vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Durch die Verwendung eines Staubfangs können die mit Staub verbundenen Gefahren reduziert werden.

4) GEBRAUCH UND WARTUNG VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das für Ihren Anwendungsbereich geeignete Elektrowerkzeug. Mit dem richtigen zweckbestimmten Elektrowerkzeug kann die Arbeit besser und sicherer ausgeführt werden.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn sich der Ein-Aus-Schalter nicht verstellen lässt. Ein Elektrowerkzeug mit defektem Schalter ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehör wechseln oder Elektrowerkzeuge aufbewahren. Diese Vorsichtsmaßnahmen verhindern ein unbeabsichtigtes Einschalten des Elektrowerkzeugs. d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Elektrowerkzeuge nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind in den Händen unerfahrener Personen gefährlich. e) Halten Sie Elektrowerkzeuge stets in einem einwandfreien Zustand. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile Bruchstellen aufweisen oder so beschädigt sind, dass sie die Funktion des Elektrowerkzeugs beeinträchtigen. Lassen Sie beschädigte Werkzeuge vor dem Gebrauch reparieren. Viele Unfälle sind auf schlecht gewartete Elektrowerkzeuge zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und in der für diesen speziellen Elektrowerkzeugtyp vorgeschriebenen Art und Weise. Der Gebrauch von Werkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) GEBRAUCH UND WARTUNG VON AKKUBETRIEBENEN WERKZEUGEN

a) Laden Sie die Akkus nur in vom Hersteller angegebenen Ladegeräten auf. Ein Ladegerät, das nur für eine bestimmte Akkuart geeignet ist, kann zu einer Brandgefahr führen, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie für die Elektrowerkzeuge nur die dafür speziell vorgesehenen Akkus. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku von Metallgegenständen, wie z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder einen Brand hervorrufen. d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, diese ausspülen und einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) REPARATUREN

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit kann gewährleistet werden, dass der Betrieb des Elektrowerkzeugs sicher ist.

BESONDERE SICHERHEITSREGELN

Sicherheitshinweise für Bohrer/Schrauber/Schlagbohrer

• Tragen Sie Gehörschutz beim Schlagbohren. Der Einfluss von Lärm kann zu Gehörverlust führen.
• Verwenden Sie Zusatzgriffe, wenn sie mit dem Gerät geliefert werden. Kontrollverlust kann zu Verletzungen führen.
• Halten Sie Elektrowerkzeuge an isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug verborgene Stromleitungen oder das eigene Kabel berühren kann. Der Kontakt des Schneidzubehörs mit einer stromführenden Leitung kann die Metallteile des Elektrowerkzeugs unter Strom setzen und zu einem Stromschlag beim Anwender führen.
• Verwenden Sie Zwingen oder andere praktikable Methoden, um das Werkstück auf einer stabilen Basis zu fixieren und abzustützen. Wenn Sie das Werkstück mit der Hand oder gegen den Körper halten, ist es nicht stabil. Sie können die Kontrolle über das Werkstück verlieren.
• Tragen Sie Gehörschutz, wenn Sie längere Zeit Schlagbohren. Längerer Einfluss von Lärm kann zum Gehörverlust führen.

Vorübergehender Gehörverlust oder schwere Trommelfellschäden können durch hohe Lautstärkepegel beim Schlagbohren entstehen.

• Tragen Sie eine Schutzbrille oder sonstigen Augenschutz. Schlagbohr- und Bohrarbeiten verursachen, dass Splitter herumfliegen. Herumfliegende Teilchen können dauerhafte Augenverletzungen verursachen.
• Schlagvorsätze und Werkzeuge werden beim Betrieb heiß. Tragen Sie Handschuhe, wenn Sie sie berühren.

Typische Gefahren

Trotz Befolgung aller relevanten Sicherheitsbestimmungen und Anwendung von Schutzvorrichtungen sind die folgenden typischen Gefahren unvermeidbar:

Schädigung des Gehörs - Verletzungsgefahr durch fliegende Partikel - Verbrennungsgefahr durch das beim Betrieb sehr heiß werdende Zubehör - Verletzungsgefahr bei langzeitiger Anwendung

Bezeichnungen am Werkzeug

Am Werkzeug sind folgende Piktogramme angebracht:

Vor der Verwendung die

Bedienungsanleitung lesen.

Gehörschutz tragen.

Augenschutz tragen. Augenschutz

tragen.

LAGE DES DATUMSCODES

Der Datumcode, welcher auch das Baujahr enthält, ist auf der Gehäuseoberfläche an der Verbindungsstelle zwischen Werkzeug und Akku aufgedruckt!

Beispiel:

2009 XX XX

Baujahr

Wichtige Sicherheitsanweisungen für alle Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF:

Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für die DE9135/DE9116 Ladegeräte.

• Lesen Sie vor Inbetriebnahme des Ladegeräts alle Anweisungen und Warnhinweise, die am Ladegerät, Akku und Akkuwerkzeug angebracht sind.

GEFAHR: Tödlicher Stromunfall. Die Ladestationen weisen 230 Volt auf. Nicht mit elektrisch leitenden Gegenständen berühren. Dies kann einen elektrischen Schlag oder tödlichen Stromunfall zur Folge haben.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Unter bestimmten Umständen können bei an die Stromquelle angeschlossenem Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Leitende Fremdmaterialien, wie z. B. Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln, von den Hohlräumen des Ladegerätes fernhalten. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät während Regen oder Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen

schädlichen Einflüssen oder Belastungen ausgesetzt wird.

• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät entfernt von Hitzequellen auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker - beschädigte Teile sind unverzüglich auszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde, sondern bringen Sie es zu einer autorisierten Kundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.
• Stecken Sie das Ladegerät vor dem Reinigen immer aus. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert. Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden. Das Ladegerät wurde für den Betrieb mit standardmäßigem 230 V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

Das DE9116 Ladegerät ist für 7,2-18 V NiCd- und NiMH-Akkus konstruiert.

Das DE9135 Ladegerät ist für 7,2-18 V NiCd-, NiMH- oder Li-Ion-Akkus konstruiert.

Diese Ladegeräte erfordern keine Einstellungen und sind so konstruiert, dass sie möglichst wenig Wartung benötigen.

Ladevorgang

GEFAHR: Tödlicher Stromschlag. An den Polen des Ladegeräts liegen 230 Volt an. Nicht mit elektrisch leitenden Gegenständen berühren. Gefährliche oder tödliche Verletzungen durch Elektroschock möglich.

1. Stecken Sie den Netzstecker des Ladegeräts (k) in eine geeignete Steckdose, bevor Sie den Akku einsetzen.
2. Setzen Sie den Akku in das Ladegerät ein. Die rote Kontrollleuchte (l) blinkt ununterbrochen und zeigt damit an, dass der Ladevorgang begonnen hat.
3. Nachdem der Ladevorgang abgeschlossen ist, leuchtet die rote Kontrollleuchte kontinuierlich. Der Akku ist nun vollständig aufgeladen und kann jederzeit verwendet oder im Ladegerät belassen werden.

HINWEIS: Laden Sie die Akkus mindestens 10 Stunden vor dem ersten Einsatz, um höchstmögliche Leistung und Lebensdauer von NiCd-, NiMH- und Li-Ion-Akkus zu gewährleisten.

Ladevorgang

Die Ladezustände des Akkus sind in der Tabelle unten aufgeführt.

Ladezustand

Ländt	- - - - -
Vollständig geladen	- - - - -
Temperaturverzögerung	- - - - -
Akku ersetzen	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Problem	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Automatischer Feinausgleich

Beim automatischen Feinausgleich werden die einzelnen Zellen im Akku auf ihre Spitzenkapazität ausgeglichen. Die Akkus sollten wöchentlich oder immer, wenn der Akku nicht mehr die gewohnte Leistung liefert, ausgeglichen werden.

Zum Aufladen wird der Akku wie gewohnt in das Ladegerät gesteckt. Lassen Sie den Akku dann mindestens 10 Stunden im Ladegerät.

Temperaturverzögerung

Wenn das Ladegerät feststellt, dass der Akku zu heiß oder zu kalt ist, wird automatisch die Temperaturverzögerung ausgelöst. Dabei wird der

Ladevorgang so lange ausgesetzt, bis der Akku eine geeignete Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch auf Ladebetrieb. Dieses Funktionsmerkmal gewährleistet eine maximale Lebensdauer des Akkus.

NUR LI-ION-AKKUS

Li-Ion-Akkus sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku gegen Überladung, Überhitzung oder Tiefenentladung schützt.

Das Gerät schaltet automatisch ab, wenn das elektronische Schutzsystem eingreift. Wenn dies geschieht, setzen Sie den Li-Ion-Akku in das Ladegerät, bis er vollständig geladen ist.

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben. Die kompatiblen Ladegeräte und Akkus sind in der Tabelle am Ende dieses Handbuchs aufgeführt.

Der Akku ist beim Entnehmen aus dem Karton nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Akkus niemals in explosionsgefährdeten Umgebungen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden, laden oder verwenden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Laden Sie die Akkus nur in Ladegeräten von DEWALT auf. Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40°C überschreiten kann (z. B. Scheunen oder Metallgebäude im Sommer).

GEFAHR: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku

oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B., wenn sie mit einem Nagel durchstochen, mit einem Hammer geschlagen oder getreten wurden). Es könnte zu einem Stromunfall oder einem tödlichen Stromschlag kommen. Beschädigte Akkus sollten zur Entsorgung zur Kundendienststelle zurückgebracht werden.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine stabile Fläche gelegt werden, wo es keine Stolpergefahr darstellt und nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

SPEZIFISCHE SICHERHEITSANWEISUNGEN FÜR NICKEL-CADMIUM (NiCd) ODER NICKEL-METALLHYDRID (NiMH)

• Den Akku nicht verbrennen, auch nicht wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren.
• Unter extremen Betriebs- oder Temperaturbedingungen kann etwas Flüssigkeit aus dem Akku austreten. Das deutet nicht auf einen Fehler hin.

Wenn die Außenabdichtung beschädigt ist:

a. und die Batterieflüssigkeit mit der Haut in Kontakt kommt, spülen Sie die Haut sofort mehrere Minuten lang mit Wasser und Seife ab. b. und die Batterieflüssigkeit in die Augen gelangt, spülen Sie diese mindestens 10 Minuten lang mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. (Hinweis für den Arzt: Bei der Flüssigkeit handelt es sich um eine 25-35%ige Lösung aus Kaliumhydroxid.)

SPEZIFISCHE SICHERHEITSANWEISUNGEN FÜR LITHIUM-IONEN (Li-Ion)

• Den Akku nicht verbrennen, auch nicht wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithium-Ionen-Akkus werden giftige Dämpfe und Stoffe freigesetzt.
• Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, waschen Sie den betroffenen Bereich sofort mit Wasser und

einer milden Seife. Falls die Batterieflüssigkeit mit den Augen in Berührung kommt, spülen Sie das offen gehaltene Auge 15 Minuten lang oder bis die Reizung nachlässt mit Wasser aus. Falls ein Arzt hinzugezogen werden muss, geben Sie folgende Informationen an: der Batterieelektrolyt besteht aus einer Mischung aus flüssigen organischen Karbonaten und Lithiumsalzen. - Der Inhalt einer geöffneten Batteriezelle kann Atemwegsreizungen verursachen. Die betroffene Person an die frische Luft bringen. Wenn die Symptome anhalten, einen Arzt aufsuchen.

WARNUNG: Brandgefahr. Die Batterieflüssigkeit kann bei Aussetzung an Funken oder Flammen brennbar sein.

Akkuschutzkappe (Abb. 3)

Zum Abdecken der Kontakte eines abgenommenen Akkus liegt eine Schutzkappe bei. Ohne Schutzkappe können lose Metallteile die Kontakte kurzschließen, was zu einem Brand sowie einer Beschädigung des Akkus führen kann.

1. Nehmen Sie die Schutzkappe ab, bevor Sie den Akku in das Ladegerät oder in das Werkzeug stecken (Abb. 3A).
2. Stecken Sie die Schutzkappe unmittelbar nach Entnahme des Akkus aus dem Ladegerät bzw. Werkzeug wieder auf die Kontakte (Abb. 3B).

WARNUNG: Vergewissern Sie sich, dass die Schutzkappe richtig aufsitzt, bevor Sie einen abgenommenen Akku lagern oder transportieren.

Akkus

AKKUTYP

Die Geräte DCD925 und DCD920 werden mit 18-V-Akkus betrieben.

Die Geräte DCD935 und DCD930 werden mit 14,4-V-Akkus betrieben.

Die Geräte DCD945 und DCD940 werden mit 12-V-Akkus betrieben.

Empfehlungen für die Aufbewahrung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für optimale Akkuleistung und Lebensdauer bewahren Sie nicht benutzte Akkus bei Raumtemperatur auf.

HINWEIS: Li-Ionen-Akkus sollten vollständig geladen sein, wenn sie aufbewahrt werden.

DEUTSCH

1. Eine langfristige Lagerung schadet dem Akku oder Ladegerät nicht. Unter den richtigen Bedingungen können sie 5 Jahre gelagert werden.

Schilder am Ladegerät und am Akku

Die Piktogramme in diesem Handbuch und die Schilder am Ladegerät und am Akku zeigen folgende Symbole:

Vor der Verwendung die Bedienungsanleitung lesen.

Akku wird geladen.

Akku ist geladen.

Akku ist defekt.

Temperaturverzögerung.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Nur DEWALT-Akkus verwenden; andere Akkus könnten bersten und Sach- und Personenschäden verursachen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort ersetzen lassen.

Nur bei einer Umgebungstemperatur zwischen 4°C und 40°C aufladen.

Akku umweltgerecht entsorgen.

NiMH-, NiCd- und Lithium-Ionen-Akkus nicht verbrennen.

Lädt NiMH- und NiCd-Akkus.

Lädt Lithium-Ionen-Akkus.

Die Ladezeit ist den technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Akku-Schlagbohrer (Modelle DCD945/DCD935/DCD925) 1 Akku-Bohrschrauber mit Mittelhandgriff (Modelle DCD940/DCD930/DCD920) 1 Li-Ionen-Akkusatz (Modelle L1) 2 Li-Ionen-Akkusätze (Modelle L2) 2 NiMH-Akkusätze (Modelle B2) 3 NiMH-Akkusätze (Modelle B3) 1 Transportkoffer 1 Ladegerät 1 Zusatzgriff 1 Betriebsanleitung 1 Explosionszeichnung

HINWEIS: Modelle der N-Serie enthalten keine Akkus und Ladegeräte.

• Prüfen Sie das Werkzeug, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein können.
• Nehmen Sie sich Zeit, diese Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen und zu verstehen.

Beschreibung (Abb. 1, 2)

WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies kann zu Schäden oder Verletzungen führen.

a. Auslöseschalter b. Rechts-/Links-Schalter c. LED-Licht d. Spannfutter e. Drehmomenteinstellring f. Betriebsarteneinstellung

g. Gangschalter h. Zusatzgriff i. Akku j. Akku-Löseknöpfe k. Ladegerät

BESTIMMUNGSGEMÄSSE VERWENDUNG

Diese Bohrer/Schrauber/Schlagbohrer werden für den professionellen Einsatz beim Bohren und Schrauben konstruiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Diese Bohrer/Schrauber/Schlagbohrer sind Elektrowerkzeuge für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Werkzeug verwenden, sind diese zu beaufsichtigen.

Elektrische Sicherheit

Der Elektromotor ist nur für eine Netzspannung ausgelegt. Überprüfen Sie, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht. Vergewissern Sie sich außerdem, dass die Netzspannung Ihres Ladegeräts mit der Ihres Stromnetzes übereinstimmt.

Ihr DEWALT-Ladegerät ist gemäß EN 60335 doppelt isoliert und erfordert deshalb keinen Erdleiter.

Wenn das Netzkabel beschädigt ist, muss es durch ein speziell gefertigtes Kabel ersetzt werden, das über die DEWALT-Serviceorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verlängerungskabel

Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme des Ladegeräts ausreichend ist (siehe Technische Daten). Der Mindestquerschnitt beträgt 1 mm² und die maximale Länge beträgt 30 m.

Rollen Sie das Kabel bei Verwendung einer Kabelrolle immer vollständig aus.

MONTAGE UND EINSTELLUNGEN

WARNUNG: Nehmen Sie vor dem Zusammenbauen und Einstellen immer den Akku heraus. Schalten Sie das Werkzeug immer aus, bevor Sie den Akku einsetzen oder herausnehmen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte von DEWALT.

Einsatz in und Entnahme der Akkus aus dem Werkzeug (Abb. 2)

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu verringern, schalten Sie das Werkzeug aus und trennen Sie es vom Akku, bevor Sie Einstellungen vornehmen oder Zubehörteile entfernen oder anbringen. Ein unbeabsichtigter Start kann zu Verletzungen führen.

HINWEIS: Überprüfen Sie, dass Ihr Akku (i) vollständig geladen ist.

EINSETZEN DES AKKUS IN DEN WERKZEUGGRIFF

1. Richten Sie die Unterseite des Werkzeugs an der Öffnung im Werkzeuggriff aus (Abb. 2).
2. Schieben Sie den Akku fest in den Griff, bis er hörbar einrastet.

ENTFERNEN DES AKKUS AUS DEM WERKZEUG

1. Drücken Sie die Löseknöpfe (j) und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Verstellbarer Drehzahlregler (Abb. 1)

Um das Werkzeug einzuschalten, drücken Sie den Auslöseschalter (a) zusammen. Zum Ausschalten des Gerätes lassen Sie den Auslöseschalter los. Ihr Werkzeug ist mit einer Bremse ausgestattet. Das Spannfutter stoppt, sobald der Auslöseschalter ganz losgelassen wird.

HINWEIS: Dauereinsatz im variablen Drehzahlbereich ist nicht empfohlen. Dadurch kann der Schalter beschädigt werden und sollte vermieden werden.

Zusatzhandgriff (Abb. 1)

WARNUNG: Um die Gefahr von Verletzungen zu reduzieren, verwenden Sie das Werkzeug IMMER mit richtig angebrachtem seitlichen Griff. Andernfalls besteht die Möglichkeit, dass der seitliche Griff während des Betriebs verrutscht, wodurch die Kontrolle verloren gehen kann. Für bestmögliche Kontrolle halten Sie das Werkzeug mit beiden Händen.

Der Zusatzhandgriff (h) wird vor dem Getriebegehäuse festgespannt und kann um 360° gedreht werden, für Rechtshänder oder Linkshänder.

Der Zusatzhandgriff muss fest genug angezogen werden, um der Drehbewegung des Werkzeugs bei Festklemmen des Einsatzes zu widerstehen. Prüfen Sie, dass Sie den Zusatzhandgriff am entfernten Ende fassen, um das Werkzeug bei Festklemmen unter Kontrolle zu halten.

Wenn das Modell nicht mit einem Zusatzhandgriff ausgestattet ist, fassen Sie den Bohrer mit der einen Hand am Griff und mit der anderen Hand am Akkugehäuse.

HINWEIS: Alle Modelle sind mit Zusatzhandgriffen ausgestattet.

Regelung der Rechts-/Linksdrehung (Abb. 1)

Ein Regler (b) für Rechts- oder Linksdrehung bestimmt die Drehrichtung des Werkzeugs und dient auch als Verriegelungsschalter.

Für Rechtsdrehung (vorwärts) halten Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der rechten Seite des Werkzeugs.

Für Linksdrehung (rückwärts) halten Sie den Auslöseschalter los und drücken Sie den Drehrichtungsknopf an der linken Seite des Werkzeugs.

In der mittleren Stellung des Reglers ist das Werkzeug in der AUS-Stellung verriegelt. Achten Sie darauf, dass der Auslöseschalter entriegelt ist, wenn Sie diesen Regler verstellen.

HINWEIS: Wenn das Gerät zum ersten Mal nach einem Drehrichtungswechsel gestartet wird, hören Sie eventuell ein Klicken beim Starten. Dies ist normal und weist nicht auf ein Problem hin.

Arbeitsleuchte (Abb. 1)

Direkt über dem Auslöseschalter (a) ist eine Arbeitsleuchte (c) angebracht. Die Arbeitsleuchte schaltet ein, wenn der Auslöseschalter gedrückt wird.

HINWEIS: Die Arbeitsleuchte soll die unmittelbare Arbeitsfläche ausleuchten und ist nicht dazu bestimmt, als Taschenlampe zu fungieren.

Betriebsarteneinstellring (Abb. 4-6)

Ihr Bohrer ist mit einem separaten Betriebsarteneinstellring (f) für den Wechsel zwischen Bohren, Schrauben und Schlagbohren ausgestattet.

BOHREN (ABB.4)

VORSICHT: Wenn der Betriebsarteneinstellung auf Bohren/ Schlagbohren steht, kuppelt der Bohrer nicht aus, ohne Rücksicht auf die Position des Drehmomenteinstellrings (e).

nicht aus, ohne Rücksicht auf die Position des Drehmomenteinstellrings (e).

Drehen Sie den Betriebsarteneinstellung (f) so, dass das Bohrsymbol an dem Pfeil ausgerichtet ist.

HINWEIS: Der Drehmomenteinstellung (e) kann auf einen beliebigen Wert eingestellt werden.

SCHRAUBERBETRIEB (ABB.5)

Drehen Sie den Betriebsarteneinstellring (f) so, dass das Schraubensymbol an dem Pfeil ausgerichtet ist.

HINWEIS: Der Drehmomenteinstellung kann auf einen beliebigen Wert eingestellt werden. Jedoch ist der Drehmomenteinstellung nur eingerastet beim Schraubbetrieb und nicht beim Bohr- und Schlagbohrbetrieb.

SCHLAGBOHREN (ABB.6)

VORSICHT: Wenn der Betriebsarteneinstellung auf Bohren/ Schlagbohren steht, kuppelt der Bohrer nicht aus, ohne Rücksicht auf die Position des Drehmomenteinstellrings (e).

Drehen Sie den Betriebsarteneinstellung (f) so, dass das Hammersymbol an dem Pfeil ausgerichtet ist.

Drehmomenteinstellring (Abb. 4-6)

Ihr Werkzeug besitzt einen Schraubmechanismus mit verstellbarem Drehmoment für das Ein- und Ausschrauben einer breiten Palette von Schraubenformen und -größen. Um den Drehmomenteinstellung (e) sind Zahlen angebracht. Diese Zahlen dienen dazu, das Spannfutter auf ein bestimmtes Drehmoment einzustellen. Je höher die Zahl am Einstellung, umso höher ist das Drehmoment und umso größer können die Schrauben sein. Um eine der Zahlen auszuwählen, drehen Sie, bis die gewünschte Zahl mit dem Pfeil übereinstimmt.

Dreiganggetriebe (Abb. 4-5)

Das Dreiganggetriebe an Ihrem Werkzeug ermöglicht den Gangwechsel für eine größere Anpassungsfähigkeit. Um den 1. Gang auszuwählen (höchste Drehmomenteinstellung), schalten Sie das Gerät aus und halten Sie es auslaufen. Schieben Sie den Gangschalter (g) ganz nach vorne. Der 2. Gang (mittleres Drehmoment und Drehzahleinstellung) liegt in der mittleren Position. Der 3. Gang (höchste Drehzahleinstellung) liegt hinten.

HINWEIS: Ändern Sie nicht den Gang, während das Gerät sich dreht. Lassen Sie den Bohrer immer vollständig zum Stillstand kommen, bevor Sie den

Gang wechseln. Bei Problemen beim Gangwechsel prüfen Sie, dass der Gangschalter in einer der drei Gangpositionen eingerastet ist.

Spannfutter

WARNUNG: Versuchen Sie nicht, Bohrvorsätze (oder anderes Zubehör) einzusetzen, indem Sie das Spannfutter vorne fassen und das Gerät einschalten. Das Ergebnis können Schäden am Bohrfutter und Verletzungen sein. Verriegeln Sie immer den Auslöseschalter und trennen Sie das Werkzeug vom Netz, wenn Sie Zubehör austauschen.

WARNUNG: Vergewissern Sie sich immer, dass das Bit fest eingesetzt ist, bevor Sie das Gerät starten. Ein loses Bit kann aus dem Gerät ausgeworfen werden und Verletzungen verursachen.

SCHNELLSPANNBOHRFUTTER MIT UNGEFÜTERTER MANSCHETTE (ABB. 7-9) DCD940, DCD930, DCD920

Ihr Gerät ist mit einem Schnellspannfutter mit einer Drehmanschette für die Einhandbedienung des Bohrfutters ausgestattet. Um ein Bohrbit oder ein anderes Zubehörteil einzusetzen, folgen Sie diesen Schritten:

1. Verriegeln Sie den Auslöser in der AUS-Position. Schalten Sie das Gerät aus und trennen Sie es vom Netz.
2. Umfassen Sie die schwarze Manschette des Spannfutters (d) mit der einen Hand und stabilisieren Sie das Werkzeug mit der anderen Hand, wie in Abbildung 7 dargestellt. Drehen Sie die Manschette entgegen dem Uhrzeigersinn (von vorne aus betrachtet), bis das gewünschte Zubehörteil hineinpasst.
3. Setzen Sie das Zubehörteil etwa 19 mm (3/4") in das Spannfutter und ziehen Sie es durch Drehen des Spannfutters im Uhrzeigersinn mit der einen Hand an, während die andere Hand das Gerät hält. Drehen Sie das Spannfutter solange im Uhrzeigersinn, bis mehrere hörbare Ratschenklicks das volle Greifvermögen anzeigen.

Um das Zubehörteil zu entfernen, wiederholen Sie die obigen Schritte 1 und 2.

Denken Sie daran, für maximale Anzugskraft das Spannfutter mit der einen Hand an der Spannfuttermanschette festzuziehen, während die andere Hand das Gerät hält.

SPANNFUTTER MIT SCHNELLSPANNUNG (ABB. 10-12) DCD945/DCD935/DCD925

Um ein Bohrbit oder ein anderes Zubehörteil einzusetzen:

1. Verriegeln Sie den Auslöser in der AUS-Position. Schalten Sie das Gerät aus und trennen Sie es vom Netz.
2. Umfassen Sie die Manschette (I) des Spannfutters mit der einen Hand und stabilisieren Sie das Werkzeug mit der anderen Hand, wie in Abbildung 10 dargestellt. Drehen Sie die Manschette entgegen dem Uhrzeigersinn (von vorne aus betrachtet), bis das gewünschte Bit oder Zubehörteil hineinpasst.
3. Setzen Sie das Bit oder ein anderes Zubehörteil etwa 19 mm (3/4 Zoll) in das Spannfutter, wie in Abbildung 11 dargestellt. Umfassen Sie fest die Spannfuttermanschette (I) und drehen Sie die Manschette im Uhrzeigersinn (von vorne betrachtet) mit der einen Hand, während die andere Hand das Gerät stabilisiert. Drehen Sie die Manschette im Uhrzeigersinn, bis die Manschette sich nicht weiter drehen lässt, wie in Abbildung 12 dargestellt. Da das Bohren in der Rechtsdrehung (vorwärts) stattfindet, wird das Spannfutter die Spannbacken um das Bit oder Zubehörteil ständig weiter festziehen und die Spannkräfte auf dem Bit erhöhen.

Um das Zubehörteil zu entfernen, wiederholen Sie die Schritte 1 und 2.

BETRIEB

Bedienungsanleitung

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu verringern, schalten Sie das Werkzeug aus und trennen Sie das Werkzeug von der Stromversorgung, bevor Sie Einstellungen vornehmen oder Zubehörteile entfernen oder anbringen.

Bohrbetrieb

1. Wählen Sie den gewünschten Drehzahl-/Drehmomentbereich durch den Gangschalter, um die für die vorgesehene Arbeit passende Geschwindigkeit und das passende Drehmoment einzustellen. Stellen Sie den Betriebsarteneinstellung auf das Bohrersymbol.

DEUTSCH

1. Bei HOLZ verwenden Sie Schlangenbohrer, Flachbohrer, Maschinenbohrbits oder Lochsägen. Bei METALL verwenden Sie Schlangenbohrer aus Stahl für hohe Drehzahlen oder Lochsägen. Verwenden Sie Bohröl beim Bohren in Metall. Ausnahmen bilden Gusseisen und Messing, die trocken gebohrt werden sollen.
2. Üben Sie Druck immer in gerader Linie zum Bohreinsatz aus. Üben Sie genug Druck aus, dass der Bohreinsatz schneidet, aber drücken Sie nicht so stark, dass der Motor abgewürgt wird oder der Bohreinsatz abrutscht.
3. Halten Sie das Werkzeug mit beiden Händen fest, um die Drehwirkung des Bohrers zu kontrollieren.
4. WENN DER BOHRER FESTKLEMMT, ist meistens eine Überlastung die Ursache. LASSEN SIE DEN AUSLÖSESCHALTER SOFORT LOS, entfernen Sie den Bohreinsatz aus dem Werkstück und finden Sie die Ursache für das Festklemmen. SCHALTEN SIE NICHT DEN AUSLÖSESCHALTER EIN UND AUS MIT DEM VERSUCH, EINEN ABGEWÜRGEN BOHRER ZU STARTEN - DIES KANN DEN BOHRER BESCHÄDIGEN.
5. Lassen Sie den Motor weiterlaufen, während Sie den Bohreinsatz aus dem Bohrloch herausziehen. Dies verhindert ein Verklemmen.

Schrauberbetrieb

1. Wählen Sie den gewünschten Drehzahl-/Drehmomentbereich mit dem 3-Gang-Schalter (g) oben auf dem Gerät, um die für die vorgesehene Arbeit passende Geschwindigkeit und das passende Drehmoment einzustellen. Stellen Sie anfangs den Drehmomenteinstellring (e) auf einen niedrigen Wert ein, damit die Schraube ihren Ansprüchen entsprechend angesetzt werden kann.

HINWEIS: Verwenden Sie das niedrigste Drehmoment, um die Schraube in der gewünschten Tiefe einzudrehen. Je niedriger der Wert, desto geringer ist die Drehmomentleistung.

1. Drehen Sie den Betriebsarteneinstellring (f) so, dass das Schraubensymbol auf den Pfeil ausgerichtet ist.
2. Stellen Sie den Drehmomenteinstellring (e) auf den Wert ein, der dem gewünschten Drehmoment entspricht. Machen Sie ein paar Probeumdrehungen in verdeckten

Bereichen, um die passende Position des Drehmomenteinstellrings zu finden.

HINWEIS: Der Drehmomenteinstellring kann auf einen beliebigen Wert eingestellt werden. Jedoch ist der Drehmomenteinstellring nur im Schraubbetrieb eingerastet, nicht im Bohr- und Schlagbohrbetrieb.

Schlagbohrbetrieb

1. Wählen Sie den gewünschten Drehzahl-/Drehmomentbereich durch den Gangschalter, um die für die vorgesehene Arbeit passende Geschwindigkeit und das passende Drehmoment einzustellen. Stellen Sie den Betriebsarteneinstellring auf das Hammersymbol.
2. Üben Sie beim Bohren nur so viel Kraft auf das Schlagwerk aus, dass es nicht zu sehr springt. Zu viel Kraft verringert die Bohrdrehzahl, führt zur Überhitzung und geringerer Bohrleistung.
3. Bohren Sie gerade, mit dem Bit im rechten Winkel zum Werkstück. Üben Sie keinen seitlichen Druck beim Bohren aus, da andernfalls das Bit sich zusetzt und die Bohrdrehzahl verringert wird.
4. Wenn sich beim Bohren von tiefen Löchern die Schlagzahl verringert, ziehen Sie das Bit ein Stück aus dem Loch, während das Gerät noch läuft, damit der Bohrstaub aus dem Loch austreten kann.
5. Bei Mauerwerk verwenden Sie Hartmetallbohrspitzen oder Mauerwerkbits. Ein feines, gleichmäßiges Austreten von Staub weist auf eine richtige Bohrleistung hin.

WARTUNG

Ihr DEWALT-Elektrowerkzeug wurde für eine lange Lebensdauer bei möglichst geringem Wartungsaufwand entwickelt. Ein dauerhafter einwandfreier Betrieb setzt sachgemäße Wartung und regelmäßige Reinigung des Werkzeugs voraus.

WARNUNG: Um das Risiko ernsthafter Verletzungen zu reduzieren, schalten Sie das Werkzeug aus und ziehen Sie den Akku ab, bevor Sie irgendwelche Einstellungen vornehmen oder Aufsätze oder Zubehör entfernen/installieren. Ein unbeabsichtigtes Einschalten des Geräts kann zu Verletzungen führen.

Das Ladegerät kann nicht gewartet werden. Es gibt keine vom Benutzer wartbaren Teile im Inneren des Ladegeräts.

Schmierung

Für dieses Elektrowerkzeug ist keine zusätzliche Schmierung notwendig.

Reinigung

WARNUNG: Immer wenn im Bereich der Lüftungsschlitze Schmutzansammlungen zu sehen sind, blasen Sie Schmutz und Staub mit trockener Druckluft aus dem Gehäuse. Tragen Sie zugelassenen Augenschutz und eine zugelassene Staubmaske, wenn Sie diesen Vorgang durchführen.

WARNUNG: Verwenden Sie keine Lösungsmittel oder scharfen Chemikalien zum Reinigen der nichtmetallischen Teile des Werkzeugs. Durch diese Chemikalien kann der in diesen Teilen verwendete Werkstoff geschwächt werden. Verwenden Sie ein mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Werkzeug eindringt. Kein Teil des Werkzeuges darf in Flüssigkeit eingetaucht werden.

REINIGUNGSANWEISUNGEN FÜR DAS LADEGERÄT

WARNUNG: Stromschlaggefahr. Stecken Sie das Ladegerät vor dem Reinigen immer aus. Schmutz und Fett an den Außenseiten des Ladegeräts können mit einem Tuch oder einer weichen Bürste (keine Metallbürste) entfernt werden. Verwenden Sie kein Wasser und keine Reinigungslösung.

Sonderzubehör

WARNUNG: Da anderes Zubehör von Drittanbietern von DEWALT nicht mit diesem Produkt geprüft wurde, könnte die Verwendung von solchem Zubehör gefährlich sein. Zur Vermeidung einer Verletzungsgefahr sollen nur die von DEWALT empfohlenen Zubehörteile mit diesem Produkt verwendet werden.

Nähere Informationen über passendes Zubehör erhalten Sie von Ihrem Fachhändler.

Umweltschutz

Getrennte Sammlung: Dieses Produkt darf nicht zusammen mit normalem Hausmüll entsorgt werden.

Wenn Sie Ihr DEWALT Produkt ersetzen möchten oder es ausgedient hat, entsorgen Sie es nicht mit dem normalen Hausmüll. Geben Sie dieses Produkt an Sammelstellen zur getrennten Erfassung ab oder stellen Sie es zur Abholung bereit.

Durch getrennte Sammlung von gebrauchten Produkten und Verpackungen kann sichergestellt werden, dass sie dem Recycling zugeführt und wiederverwertet werden. Die Wiederverwendung von recyceltem Material trägt zur Verhinderung von Umweltverschmutzung und zur Reduzierung des Rohstoffbedarfs bei.

Nach Maßgabe örtlicher Vorschriften ist die getrennte Sammlung von elektrischen Geräten u. U. über Abholung, Sammelstellen oder den Fachhändler möglich, wo das Produkt ursprünglich bezogen wurde.

DeWALT betreibt eine Einrichtung zur Sammlung und zum Recycling von ausgedienten DeWALT-Produkten. Wenn Sie von diesem Service Gebrauch machen möchten, bringen Sie Ihr Produkt zur Kundendienstwerkstatt zurück, die es für Sie dem Recycling zuführen wird.

Für die Adresse einer Kundendienstwerkstatt in Ihrer Nähe setzen Sie sich bitte mit der örtlichen DeWALT-Niederlassung unter der in dieser Anleitung angegebenen Anschrift in Verbindung. Eine Übersicht der DeWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet:

www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung möglich durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.

DEUTSCH

• Lithiumionen-, NiCd- und NiMH-Zellen sind recyclebar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Auf keinen Fall dürfen Akkus im Hausmüll entsorgt werden.

GARANTIE

RISIKOLOSE 30-TAGE ZUFRIEDENHEITSGARANTIE

Wenn Sie mit der Leistung Ihres DEWALT-Elektrowerkzeuges nicht völlig zufrieden sind, können Sie es unter Vorlage des Originalkaufbeleges ohne Weiteres innerhalb von 30 Tagen bei der Verkaufsstelle im Originallieferumfang zurückgeben und erhalten eine Rückerstattung des Kaufpreises.

1 JAHR KOSTENLOSER SERVICEVERTRAG

Innerhalb der ersten 12 Monate nach dem Kauf werden Wartungs- oder Kundendienstleistungen für Ihr DEWALT-Elektrowerkzeug unter Vorlage des Originalkaufbeleges von einer DEWALT-Kundendienstwerkstatt ausgeführt. Dies umfasst Arbeits- und Ersatzteilkosten für Elektrowerkzeuge. Zubehör ist nicht enthalten.

1 JAHR GARANTIE

Wenn Ihr DEWALT-Produkt innerhalb von 12 Monaten ab dem Kaufdatum aufgrund von Material- oder Verarbeitungsfehlern unbrauchbar wird, garantieren wir den kostenlosen Ersatz aller schadhaften Teile oder nach unserem Ermessen den kostenlosen Ersatz des Gerätes unter folgenden Voraussetzungen:

• Das Produkt wurde nicht unsachgemäß eingesetzt.
• Reparaturversuche wurden nicht von unbefugten Personen durchgeführt.
• Der Originalkaufbeleg wird vorgelegt. Diese Garantie gilt zusätzlich zu den gesetzlichen Gewährleistungsansprüchen, die dem Verbraucher zustehen.

Die Adresse der nächstgelegenen DEWALT-Kundendienstwerkstatt erfahren Sie unter der entsprechenden Telefonnummer auf der Rückseite dieser Anleitung. Eine Übersicht der DEWALT-Kundendienstwerkstätten und weitere Informationen zu Servicerichtlinien und Kontaktadressen finden Sie auch im Internet: www.2helpU.com.

2) ELEKTRISCHE SICHERHEIT

2004/108/EG, 2006/42/EG (ab 29. Dezember 2009), 2006/95/EG, EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

DEWALT, Richard-Klinger-Straße 11, D-65510 Idstein, Deutschland

27.03.2009

WARNUNG: Lesen Sie die Bedienungsanleitung, um das Risiko von Verletzungen zu verringern.

Verzögerung für warmes/kaltes Paket.

SCHLAGBOHREN (ABBILDUNG 6)

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Deutschland

27.03.2009

LESEN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN. Wenn Sie die Sicherheitshinweise und Anweisungen nicht beachten, kann dies zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Allgemeine Sicherheitswarnungen für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitswarnungen und Anweisungen. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann dies zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.
