BEDIENUNGSANLEITUNG ULTRAVID 10X25 BL LEICA

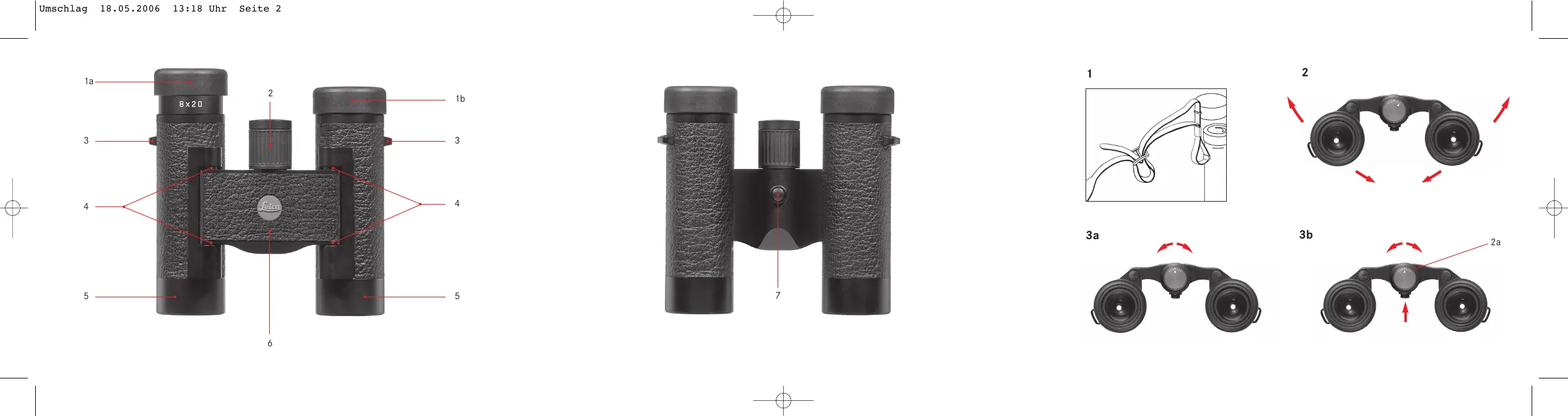

13:19 Uhr Seite 1 Vorwort Bezeichnung der Teile Sehr geehrte Kundin, sehr geehrter Kunde,

1. Okular-Augenmuscheln

Stellung a: herausgezogen für Beobachtung ohne Brille Stellung b: hereingeschoben für Beobachtung mit Brille

2. Fokussierungsring mit

3. Ösen für Tragriemen

4. Gelenkachsen zur Einstellung des

5. Fernglas-Objektive

6. Verbindungsbrücke

7. Drucktaste für Dioptrienausgleich

Der Name Leica steht weltweit für höchste Qualität, feinmechanische Präzision bei äußerster Zuverlässigkeit und langer Lebensdauer. Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem neuen Leica Ultravid Kompakt-Fernglas. Damit Sie es richtig einsetzen können, empfehlen wir Ihnen, zunächst diese Anleitung zu lesen. Lieferumfang - Fernglas - Tragriemen - 2 Okularschutzdeckel - Bereitschaftstasche - Anleitung - Garantiekarte - Prüfzertifikat

Deutsch Inhalt Inhalt

• 13:19 Uhr Seite 2 Inhaltsverzeichnis Vorwort p. 1
• Lieferumfang p. 1
• Bezeichnung der Teile p. 1
• Anbringen des Tragriemens und der Okular-Schutzdeckel p. 3
• Einstellen der Augenmuscheln / Verwendung mit und ohne Brille p. 3
• Einstellen des Augenabstands p. 3
• Einstellen der Schärfe / Dioptrienausgleich p. 4
• Pflege/Reinigung p. 5
• Ersatzteile p. 5
• Technische Daten p. 6
• Leica im Internet und Leica Akademie p. 7
• Leica Infodienst p. 7
• Leica Kundendienst Warnhinweise p. 7

• Niemals mit dem Fernglas in die Sonne oder andere helle Lichtquellen blicken! Dies kann zu Augenverletzungen führen!
• Niemals während des Gehens durch das Fernglas blicken! Sie könnten Hindernisse übersehen!

13:19 Uhr Seite 3 Anbringen des Tragriemens und der Okular-Schutzdeckel Einstellen des Augenabstands (Siehe auch Bild 2 auf hinterer Umschlagseite) Durch Drehen der Fernglas-Objektive (5) um die Gelenkachsen (4) wird der individuelle Augenabstand eingestellt. Rechtes und linkes Sehfeld müssen dabei zu einem kreisrunden Bild verschmelzen. (Siehe auch Bild 1 auf hinterer Umschlagseite) Falls Sie die Okular-Schutzdeckel am Tragriemen befestigen möchten, muss dies zusammen mit dem Anbringen des Tragriemens am Fernglas erfolgen. Einstellen der Augenmuscheln / Verwendung mit und ohne Brille Die Okular-Augenmuscheln (1) sind verschiebbar. Für die Beobachtung ohne Brille (1a) sollten sie herausgezogen -, für die Beobachtung mit Brille hereingeschoben werden (1b).

Deutsch Inhalt Inhalt

5. Drucktaste für den Dioptrienausgleich

drücken und nun den gleichen Beobachtungs-Punkt mit dem Fokussierungsring auch für das rechte Auge scharf einstellen.

6. Durch beide Objektive abwechselnd sehen

und prüfen, ob linkes und rechtes Bild gleichzeitig scharf sind. Ansonsten die Schritte ab 1. wiederholen. Auf der Dioptrienskala (2a) kann anschließend der eingestellte Wert abgelesen werden. Einstellen der Schärfe / Dioptrienausgleich (Siehe auch Bilder 3a/b auf hinterer Umschlagseite) Die Einstellung der Schärfe auf verschieden weit entfernte Objekte erfolgt mit dem Fokussierungsring (2). Zum Ausgleich individueller Fehlsichtigkeit für die Beobachtung ohne Brille wird zusätzlich die Drucktaste für den Dioptrienausgleich (7) verwendet. Hinweise:

• Besteht keine Fehlsichtigkeit, oder wird mit Brille beobachtet, ist die Dioptrienskala auf 0 ( ) zu stellen.
• Wenn mehrere Personen Ihr Leica Ultravid Kompakt-Fernglas benutzen, sollten Sie sich ihre persönliche Einstellung an der Dioptrienskala merken. So können Sie jederzeit schnell wieder Ihren persönlichen Wert einstellen.

1. Rechtes Objektiv zuhalten oder rechtes

2. Einen weit entfernten Beobachtungs-Punkt

3. Mit dem Fokussierungsring die beste

Schärfe für das linke Auge einstellen.

4. Linkes Objektiv zuhalten oder linkes Auge

13:19 Uhr Seite 5 Pflege/Reinigung Ersatzteile Eine besondere Pflege Ihres Leica Ultravid Kompakt-Fernglases ist nicht notwendig. Grobe Schmutzteilchen, wie z.B. Sand, sollten mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u.ä. auf Objektiv- und Okularlinsen können mit einem weichen, sauberen Leder oder staubfreien Tuch abgewischt werden. Wasserflecken auf den Objektiv und Okularlinsen lassen sich am einfachsten mit einem mit Wasser befeuchteten Tuch entfernen. Falls sie einmal Ersatzteile für Ihr Fernglas benötigen sollten, wie z. B. Augenmuscheln oder den Tragriemen, wenden Sie sich bitte an unseren Customer Service oder Ihre Leica Landesvertretung. Die Adressen sind in der Garantiekarte aufgeführt. Achtung: Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist zwar hoch-abriebfest, durch Sand oder Salzkristalle kann sie dennoch beschädigt werden.

Deutsch Inhalt Inhalt

13:19 Uhr Seite 6 Technische Daten Vergrößerung Objektivdurchmesser Austrittspupille Dämmerungszahl Sehfeld Naheinstellgrenze (bei o Dioptr.) Austrittspupillen-Längsabstand Pupillendistanz Prismenart Vergütung auf Linsen auf Prismen Dioptrien-Ausgleich Funktionstemperatur Lagertemperatur Wasserdichtigkeit Gehäusematerial Maße (B x H x T, zusammengefaltet, Okulare eingeschoben) Gewicht (BR / BL) LEICA ULTRAVID 8x20 BR / BL LEICA ULTRAVID 10x25 BR / BL

20 mm 2,5 mm 12,65 110 m/1000 m 6,3° ca. 2,2 m 13,9 mm 34-74 mm 10x 25 mm 2,5 mm 15,8 90 m/1000 m 5,2° ca. 3,2 m 13,7 mm 34-74 mm Dachkant High Durable Coating (HDC™) High Lux System (HLS™) und Phasenkorrekturbelag P40 ±3,5 Dioptr. -25° — +55° -40° — +70° 0,5 bar (ca. 5 m Wassertiefe) Aluminium ca. 60 x 94 x 35 mm ca. 245 / 235 g ca. 60 x 114 x 36 mm ca. 255 / 245 g Hinweis: Änderungen der technischen Daten und der Konstruktion bleiben vorbehalten.

13:19 Uhr Seite 7 Leica im Internet und Leica Akademie Leica Kundendienst Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen steht Ihnen der Customer Service der Leica Camera AG oder der Reparatur-Service einer Leica Landesvertretung zur Verfügung (Adressenliste siehe Garantiekarte). Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen, Leica Akademie Seminaren und dem Unternehmen Leica erhalten Sie auf unserer Homepage im Internet unter: http://www.leica-camera.com Leica Camera AG Customer Service Solmser Gewerbepark 8 D 35606 Solms Tel.: +49 (0) 6442-208-189 Fax: +49 (0) 6442-208-339 e-mail: customer.service@leica-camera.com Leica Infodienst Anwendungstechnische Fragen zum Leica Programm beantwortet Ihnen, schriftlich, telefonisch, per Fax oder per e-mail der Leica Informations-Service: Leica Camera AG Informations-Service Postfach 1180 D 35599 Solms Tel.: +49 (0) 6442-208-111 Fax: +49 (0) 6442-208-339 e-mail: info@leica-camera.com
