MANUALE UTENTE ULTRAVID 10X25 BL LEICA

13:19 Uhr Seite 33 Prefazione Definizione dei componenti Gentile Cliente, in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica unite ad un'estrema affidabilità e durevolezza. Le auguriamo di ottenere il massimo piacere e le migliori soddisfazioni con il suo nuovo binocolo compatto Leica Ultravid. Per poterlo utilizzare correttamente le consigliamo di leggere attentamente queste istruzioni prima dell'uso.

1. Conchiglie dell'oculare

Posizione a: estratte per l'osservazione senza occhiali Posizione b: ritratte per l'osservazione con occhiali

2. Anello di messa a fuoco con

3. Occhielli per tracolla

4. Assi snodati per la regolazione della

5. Obiettivi del binocolo

7. Pulsante per la correzione diottrica

Materiale in dotazione Italiano - Binocolo - Tracolla - 2 Cappucci di protezione per oculari - Borsa multifunzionale - Istruzioni per l'uso - Certificato di Garanzia - Certificato di collaudo

• 13:19 Uhr Seite 34 Indice Prefazione p. 33
• Materiale in dotazione p. 33
• Definizione dei componenti p. 33
• Applicazione della tracolla e dei cappucci di protezione per oculari p. 35
• Regolazione delle conchiglie oculari / Utilizzo con e senza occhiali p. 35
• Regolazione della distanza oculare p. 35
• Regolazione della nitidezza / Compensazione diottrica p. 36
• Cura e manutenzione p. 37
• Ricambi p. 37
• Dati tecnici p. 38
• Leica in Internet e la Leica Akademie p. 39
• Servizio informazioni Leica p. 39
• Servizio assistenza clienti Leica Avvertenze p. 39

• Non utilizzare mai il binocolo per osservare il sole o altre forti di luce diretta. Pericolo di danneggiamento alla vista.
• Non osservare mai con il binocolo mentre si cammina. Ciò potrebbe impedire la visione degli ostacoli.

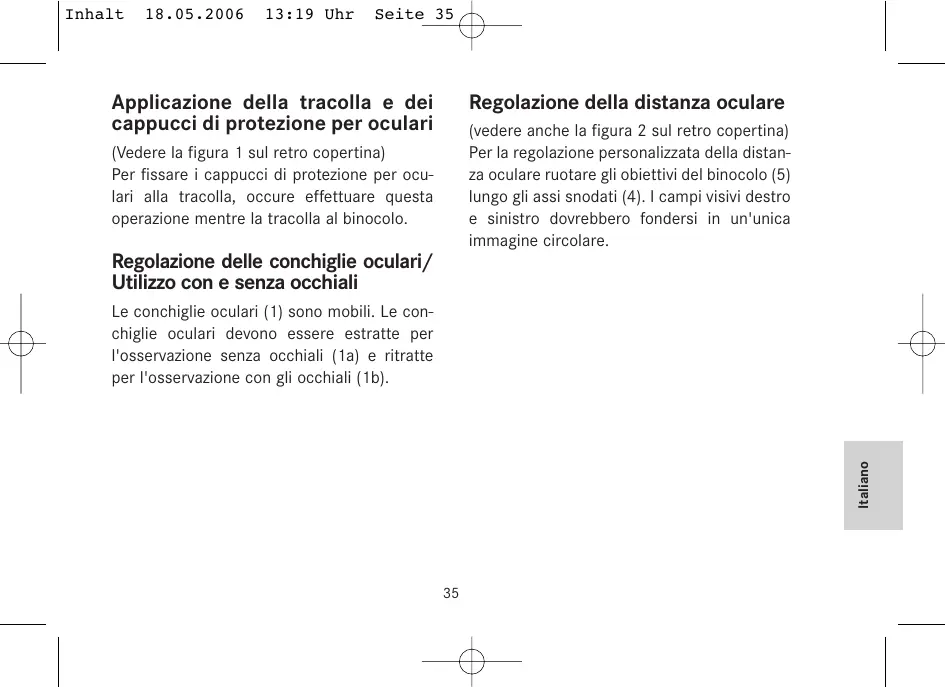

13:19 Uhr Seite 35 Applicazione della tracolla e dei cappucci di protezione per oculari Regolazione della distanza oculare (vedere anche la figura 2 sul retro copertina) Per la regolazione personalizzata della distanza oculare ruotare gli obiettivi del binocolo (5) lungo gli assi snodati (4). I campi visivi destro e sinistro dovrebbero fondersi in un'unica immagine circolare. (Vedere la figura 1 sul retro copertina) Per fissare i cappucci di protezione per oculari alla tracolla, occure effettuare questa operazione mentre la tracolla al binocolo. Regolazione delle conchiglie oculari/ Utilizzo con e senza occhiali Italiano Le conchiglie oculari (1) sono mobili. Le conchiglie oculari devono essere estratte per l'osservazione senza occhiali (1a) e ritratte per l'osservazione con gli occhiali (1b).

6. Guardando alternativamente attraverso i

due obiettivi, controllare che l'occhio sinistro e l'occhio destro siano ambedue correttamente a fuoco. In caso contrario, ripetere i passaggi a partire da 1. Sulla scala diottrica (2a) sarà quindi possibile leggere il valore impostato. Regolazione della nitidezza / Compensazione diottrica (vedere anche la figura 3a/b sul retro copertina) La regolazione della nitidezza di oggetti situati a distanze differenti si effettua con l'anello di messa a fuoco (2). Per la correzione dei disturbi visivi individuali per l'osservazione senza occhiali si utilizza inoltre il pulsante per la correzione diottrica (7).

1. Mantenere chiuso l'obiettivo destro o chiudere l'occhio destro.

2. Inquadrare un punto di osservazione molto

3. Utilizzando l'anello di messa a fuoco impostare la massima nitidezza per l'occhio sinistro.

4. Mantenere chiuso l'obiettivo sinistro o chiudere l'occhio sinistro.

5. Premere il pulsante di correzione diottrica

e mettere a fuoco lo stesso punto di osservazione anche per l'occhio destro con l'anello di messa a fuoco. Note:

• In assenza di disturbi visivi o se si effettua l'osservazione con gli occhiali, impostare la scala diottrica su 0 ( ).
• Se il binocolo compatto Leica Ultravid viene utilizzato da più persone, ciascuno dovrà annotare la propria impostazione sulla scala diottrica. è in questo modo possibile reimpostare in qualsiasi momento rapidamente il proprio valore personale.

13:19 Uhr Seite 37 Cura e manutenzione Ricambi I binocoli compatti Leica Ultravid non necessitano di particolari cure. Le particelle di sporco più grossolane, come ad esempio la sabbia, devono essere rimosse o soffiate via con un pennello di setole. Per eliminare impronte digitali e macchie simili dalle lenti degli obiettivi e degli oculari si può utilizzare un panno in pelle pulito o un panno pulito. Le macchie d'acqua sulle lenti degli obiettivi e degli oculari possono essere eliminate facilmente con un panno inumidito con acqua. Per richiedere i ricambi del binocolo, quali conchiglie oculari o tracolle, rivolgersi al nostro Customer Service o al Centro di rappresentanza Leica del proprio paese. Gli indirizzi sono riportati nel Certificato di Garanzia. Italiano Attenzione: Anche per la pulizia di lenti con superfici molto sporche, evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione ma può comunque essere danneggiato dalla sabbia o dai cristalli di sale.

13:19 Uhr Seite 38 Dati tecnici LEICA ULTRAVID 8x20 BR / BL Ingrandimento Diametro obiettivo Pupilla di uscita Valore crepuscolare Campo visivo Distanza minima di messa a fuoco (a 0 diottr.) Distanza longitudinale tra le pupille di uscita Distanza pupillare Tipo di prismi Rivestimento di correzione su lenti su prismi Correzione diottrica Temperatura di funzionamento Temperatura di conservazione Tenuta stagna Materiale del corpo Dimensioni (L x H x P, chiuso, con gli oculari ritratti) Peso (BR / BL) LEICA ULTRAVID 10x25 BR / BL

20 mm 2,5 mm 12,65 110 m/1000 m 6,3° 10x 25 mm 2,5 mm 15,8 90 m/1000 m 5,2° ca. 2,2 m ca. 3,2 m 13,9 mm 34-74 mm 13,7 mm 34-74 mm Angolo retto High Durable Coating (HDC™) High Lux System (HLS™) e correzione di fase a strato P40 ±3,5diottr. -25° — +55° -40° — +70° 0,5 bar (ca. 5 m di profondità sott'acqua) Alluminio ca. 60 x 94 x 35 mm ca. 245 / 235 g Nota: Il produttore si riserva il diritto di modificare i dati tecnici e di progettazione.

13:19 Uhr Seite 39 Leica in Internet e la Leica Akademie Servizio assistenza clienti Leica Per la manutenzione dei Vostri articoli Leica nonché in caso di danni, è a Vostra disposizione il Customer Service della Leica Camera AG o il centro riparazioni di una delle rappresentanze nazionali Leica (per indirizzi si veda il Certificato di Garanzia). RivolgeteVi al Vostro rivenditore autorizzato Leica. Per informazioni aggiornate sui prodotti, le novità, le manifestazioni, i seminari della Leica Akademie e l'azienda Leica, visitare la nostra Home Page Internet all'indirizzo: http://www.leica-camera.com Servizio informazioni Leica Leica Camera AG Customer-Service Solmser Gewerbepark 8 D 35606 Solms Tel.: +49 (0) 6442-208-111 Fax: +49 (0) 6442-208-339 e-mail: customer.service@leica-camera.com Il servizo informazioni Leica risponde per iscritto, telefono o e-mail a domande tecniche riguardanti l’applicazione del programma Leica: Italiano Leica Camera AG Informations-Service Postfach 1180 D 35599 Solms Tel.: +49 (0) 6442-208-111 Fax: +49 (0) 6442-208-339 e-mail: info@leica-camera.com
