GEBRUIKSAANWIJZING ULTRAVID 10X25 BL LEICA

13:19 Uhr Seite 25 Voorwoord Benaming van de onderdelen Geachte klant, De naam Leica staat voor de hoogste kwaliteit en fijnmechanische precisie in combinatie met de grootste betrouwbaarheid en lange levensduur. Wij wensen u veel succes en plezier met uw nieuwe en compacte Leica Ultravid verrekijker. Om deze goed te kunnen gebruiken, adviseren wij u eerst deze handleiding te lezen.

1. Oculair-oogschelpen

Stand a: uitgeschoven voor observatie zonder bril Stand b: ingeschoven voor observatie met bril

2. Focusseerring met

3. Ogen voor draagriem

4. Scharnierassen voor instelling van de

5. Verrekijkerobjectieven

7. Drukknop voor dioptriecompensatie

Leveringsomvang - Verrekijker - Draagriem - 2 Oculair-beschermdeksel - Paraattas - Handleiding - Garantiekaart - Controlecertificaat

Nederlands Inhalt Inhalt

• 13:19 Uhr Seite 26 Inhoudsopgave Voorwoord p. 25
• Leveringsomvang p. 25
• Benaming van de onderdelen p. 25
• Aanbrengen van de draagriem en de oculair-beschermdeksels p. 27
• Instellen van de oogschelpen / Gebruik met en zonder bril p. 27
• Instellen van de oogafstand p. 27
• Instellen van de scherpte / Dioptrie-compensatie p. 28
• Onderhoud / Reiniging p. 29
• Reserveonderdelen p. 29
• Technische gegevens p. 30
• Leica op internet en Leica Akademie p. 31
• Leica informatiedienst p. 31
• Leica klantenservice Waarschuwingen p. 31

• Nooit met de verrekijker in de zon of een andere felle lichtbron kijken! Het kan oogletsel veroorzaken!
• Nooit tijdens het lopen door de verrekijker kijken! U kunt obstakels over het hoofd zien!

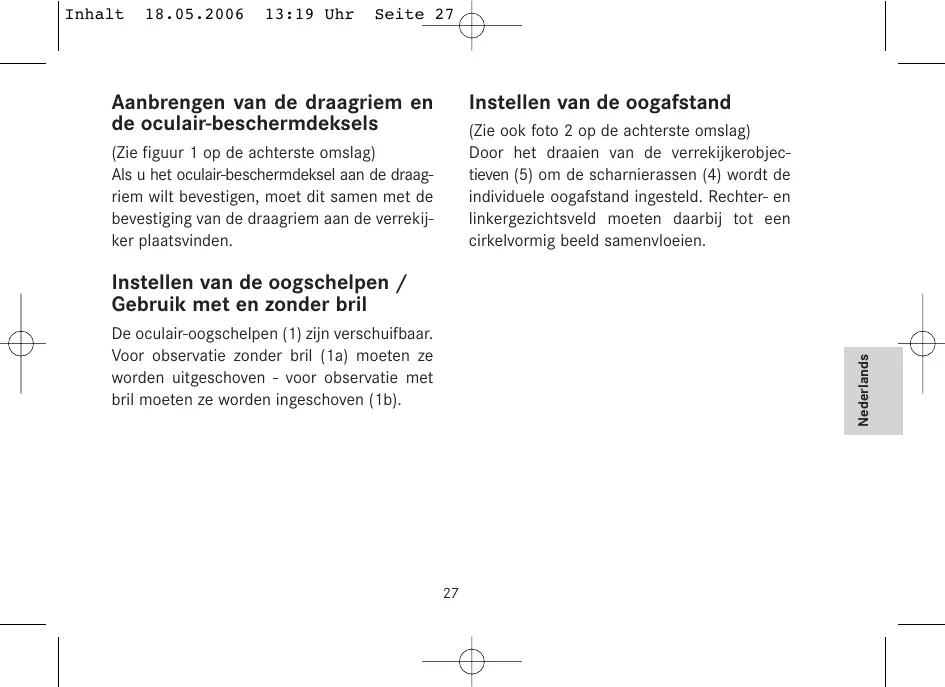

13:19 Uhr Seite 27 Aanbrengen van de draagriem en de oculair-beschermdeksels Instellen van de oogafstand (Zie ook foto 2 op de achterste omslag) Door het draaien van de verrekijkerobjectieven (5) om de scharnierassen (4) wordt de individuele oogafstand ingesteld. Rechter- en linkergezichtsveld moeten daarbij tot een cirkelvormig beeld samenvloeien. (Zie figuur 1 op de achterste omslag) Als u het oculair-beschermdeksel aan de draagriem wilt bevestigen, moet dit samen met de bevestiging van de draagriem aan de verrekijker plaatsvinden. Instellen van de oogschelpen / Gebruik met en zonder bril Nederlands De oculair-oogschelpen (1) zijn verschuifbaar. Voor observatie zonder bril (1a) moeten ze worden uitgeschoven - voor observatie met bril moeten ze worden ingeschoven (1b).

6. Afwisselend beide objectieven controleren

of het linker- en rechterbeeld even scherp is. Anders de stappen vanaf 1 herhalen. Op de dioptrieschaal (2a) kan vervolgens de ingestelde waarde worden afgelezen. Instellen van de scherpte / Dioptrie-compensatie (Zie ook foto's 3a/b op de achterste omslag) De instelling van de scherpte op objecten op verschillende afstanden vindt plaats met de focusseerring (2). Ter compensatie van een individuele gezichtsafwijking voor de observatie zonder bril wordt bovendien de drukknop voor de dioptriecompensatie (7) gebruikt. Opmerkingen:

• Zonder gezichtsafwijking of als met een bril wordt geobserveerd, moet de dioptrieschaal op 0 ( ) worden gezet.
• Als meerdere personen uw compacte Leica Ultravid verrekijker gebruiken, moet u uw persoonlijke instelling van de dioptrieschaal onthouden. Zo kunt u altijd snel weer uw persoonlijke waarde instellen.

1. Rechterobjectief met de hand bedekken of

2. Op een ver verwijderd observatiepunt richten.

3. Met de focusseerring de beste scherpte

voor het linkeroog instellen.

4. Linkerobjectief met de hand bedekken of

5. Drukknop voor de dioptriecompensatie

indrukken en nu hetzelfde observatiepunt met de focusseerring ook voor het rechteroog scherp instellen.

13:19 Uhr Seite 29 Reserveonderdelen Speciaal onderhoud voor uw compacte Leica Ultravid verrekijker is niet nodig. Grove vuildeeltjes als zand moeten met een kleine kwast worden verwijderd of weggeblazen. Vingerafdrukken op o.a. objectief- en oculairlens kunnen met een zachte, schone zeemlap of stofvrije doek worden weggeveegd. Watervlekken op het objectief en de oculairlens kunnen eenvoudig met een met water bevochtigde doek worden verwijderd. Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen of de draagriem, kunt u zich tot onze Customer Service of uw nationale Leica vertegenwoordiging wenden. De adressen staan op de Garantiekaart. Nederlands Onderhoud / Reiniging Let op: Oefen bij het afvegen van een sterk vervuild lensoppervlak geen grote druk uit. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

13:19 Uhr Seite 30 Technische gegevens Vergroting Diameter objectief Uittredepupil Schemeringsgetal Gezichtsveld Instelgrens dichtbij (bij dioptr. 0) Uittredepupillen lengte-afstand Pupillenafstand Prismasoort Coating op lenzen op prisma’s Dioptrie-compensatie Gebruikstemperatuur Opslagtemperatuur Waterdichtheid Materiaal behuizing Afmetingen (B x H x D, samengevouwen, oculairs ingeschoven) Gewicht (BR / BL) LEICA ULTRAVID 8x20 BR / BL LEICA ULTRAVID 10x25 BR / BL

20 mm 2,5 mm 12,65 110 m/1000 m 6,3° ca. 2,2 m 13,9 mm 34-74 mm 10x 25 mm 2,5 mm 15,8 90 m/1000 m 5,2° ca. 3,2 m 13,7 mm 34-74 mm Dakkant High Durable Coating (HDC™) High Lux System (HLS™) en coating voor fasecorrectie P40 ±3,5 dioptr. -25° — +55° -40° — +70° 0,5 bar (ca. 5 m waterdiepte) Aluminium ca. 60 x 94 x 35 mm ca. 245 / 235 g Opmerking: Wijziging in technische gegevens en constructie blijven voorbehouden.

13:19 Uhr Seite 31 Leica op internet en Leica Akademie Leica klantendienst Voor het onderhoud van uw Leica uitrusting alsmede in geval van schade kunt u gebruik maken van de Customer Service van Leica Camera AG of een nationale vertegenwoordiging van Leica (voor adressenlijst zie Garantiekaart). Wend u tot een erkende Leica-speciaalzaak. Actuele informatie over producten, nieuwigheden, evenementen, Leica Akademie workshops en de onderneming Leica vindt u op onze homepage op internet onder: http://www.leica-camera.com Leica informatiedienst Leica Camera AG Customer-Service Solmser Gewerbepark 8 D 35606 Solms Tel: +49 (0)6442-208 189 Fax: +49 (0)6442-208 339 E-mail: customer.service@leica-camera.com Technische vragen over het Leica-programma worden schriftelijk, telefonisch of per e-mail beantwoord door Leica Informations-Service. Leica Camera AG Informations-Service Postfach 1180 D 35599 Solms Tel: +49 (0)6442-208 111 Fax: +49 (0)6442-208 339 E-mail: info@leica-camera.com
