Produkttyp	Druckregler (Druckminderer)
Marke	HONEYWELL
Modell	D06F-1-4ZA
Einstellbarer Ausgangsdruck	0,5 - 3,0 bar
Voreingestellter Ausgangsdruck	1 bar
Maximaler Eingangsdruck	16 bar (Klarsichtbehälter), 25 bar (Messing-/Stahlbehälter)
Betriebstemperatur	Bis 40 °C (Klarsichtbehälter), bis 70 °C (Messing-/Stahlbehälter)
Anschluss	1/4" (Gewindemuffe)
Zulässige Medien	Wasser, ölfreie Druckluft, Stickstoff
Gehäusematerial	Messing
Material des Siebtopfes	Messing (bis 70 °C)
Integriertes Filter	Feinfilter mit Maschenweite ca. 0,16 mm
Hauptfunktion	Regelung des Ausgangsdrucks mit Eingangsdruckkompensation
Druckeinstellung	Mittels Einstellgriff mit Skala, erfordert Manometer zur Kalibrierung
Montage	Horizontal, Siebtopf nach unten, mit Absperrventilen
Wartung	Reinigung von Topf und Filter bei Bedarf, jährliche Inspektion
Instandhaltung	Durch einen Fachmann alle 1 bis 3 Jahre
Sicherheit	Maximaldrücke und -temperaturen einhalten, keine Lösungsmittel zur Reinigung verwenden
Ersatzteile	Federhaubenbaugruppe, Dichtungen, Siebtopf, Filter
Zubehör	Manometer, Sechskantschlüssel, Rückflussverhinderer, Ersatzfilter

Häufig gestellte Fragen - D06F-1-4ZA HONEYWELL

Wie installiere ich den Regler D06F-1-4ZA?

Installieren Sie den Regler horizontal, mit dem Siebtopf nach unten. Sehen Sie Absperrventile vor dem und nach dem Regler vor. Spülen Sie die Leitung vor der Montage. Beachten Sie die Durchflussrichtung, die durch den Pfeil auf dem Gehäuse angegeben ist.

Wie stelle ich den Ausgangsdruck ein?

Schließen Sie das Absperrventil auf der Ausgangsseite, entspannen Sie den Druck. Stellen Sie den Druck ein, indem Sie den Einstellgriff nach rechts (+) zum Erhöhen oder nach links (-) zum Verringern drehen. Verwenden Sie ein Manometer zur Überprüfung des Werts. Der Ausgangsdruck muss mindestens 1 bar niedriger sein als der Eingangsdruck.

Welche Medien können mit diesem Druckminderer verwendet werden?

Die zulässigen Medien sind Wasser, ölfreie Druckluft und Stickstoff unter Einhaltung der geltenden Normen (z. B. DIN EN 12502).

Wie hoch ist der maximale Eingangsdruck?

Der maximale Eingangsdruck beträgt 16 bar bei Klarsichtbehälter und 25 bar bei Messing- oder Stahlbehälter.

Wie warte ich den Regler?

Einmal jährlich prüfen: Kontrollieren Sie den Ausgangsdruck bei Nullfluss. Reinigen Sie Topf und Filter bei Bedarf. Alle 1 bis 3 Jahre wird eine Wartung durch einen Fachmann empfohlen.

Was tun bei wiederholten Geräuschen?

Wiederholte Geräusche können auf eine ungeeignete Dimensionierung (zu große Kapazität) hinweisen. Kontaktieren Sie den technischen Kundendienst für eine Diagnose.

Wie reinige ich den Filter des Druckminderers?

Schließen Sie die Absperrventile, entspannen Sie den Druck, schrauben Sie den Siebtopf mit dem Sechskantschlüssel ZR06K ab. Entfernen Sie den Filter, reinigen Sie ihn mit klarem Wasser und setzen Sie ihn wieder ein. Keine Lösungsmittel verwenden.

Was tun, wenn Wasser aus der Federhaube austritt?

Dies deutet auf eine defekte Membran im Ventilblock hin. Ersetzen Sie die Ventilgarnitur (Ersatzteil).

Wie hoch ist die maximale Betriebstemperatur?

Bei Klarsichtbehälter beträgt die maximale Temperatur 40 °C. Bei Messing- oder Stahlbehälter sind es 70 °C.

Wie kalibriere ich die Einstellskala nach dem Ausbau?

Montieren Sie ein Manometer, schließen Sie das Ausgangsventil, öffnen Sie langsam das Eingangsventil. Stellen Sie den Druck auf den gewünschten Wert (z. B. 4 bar) mit dem Einstellgriff ein. Lassen Sie die Skala mit der Markierung im Fenster übereinstimmen, dann schrauben Sie die Schlitzschraube wieder fest.

BEDIENUNGSANLEITUNG D06F-1-4ZA HONEYWELL

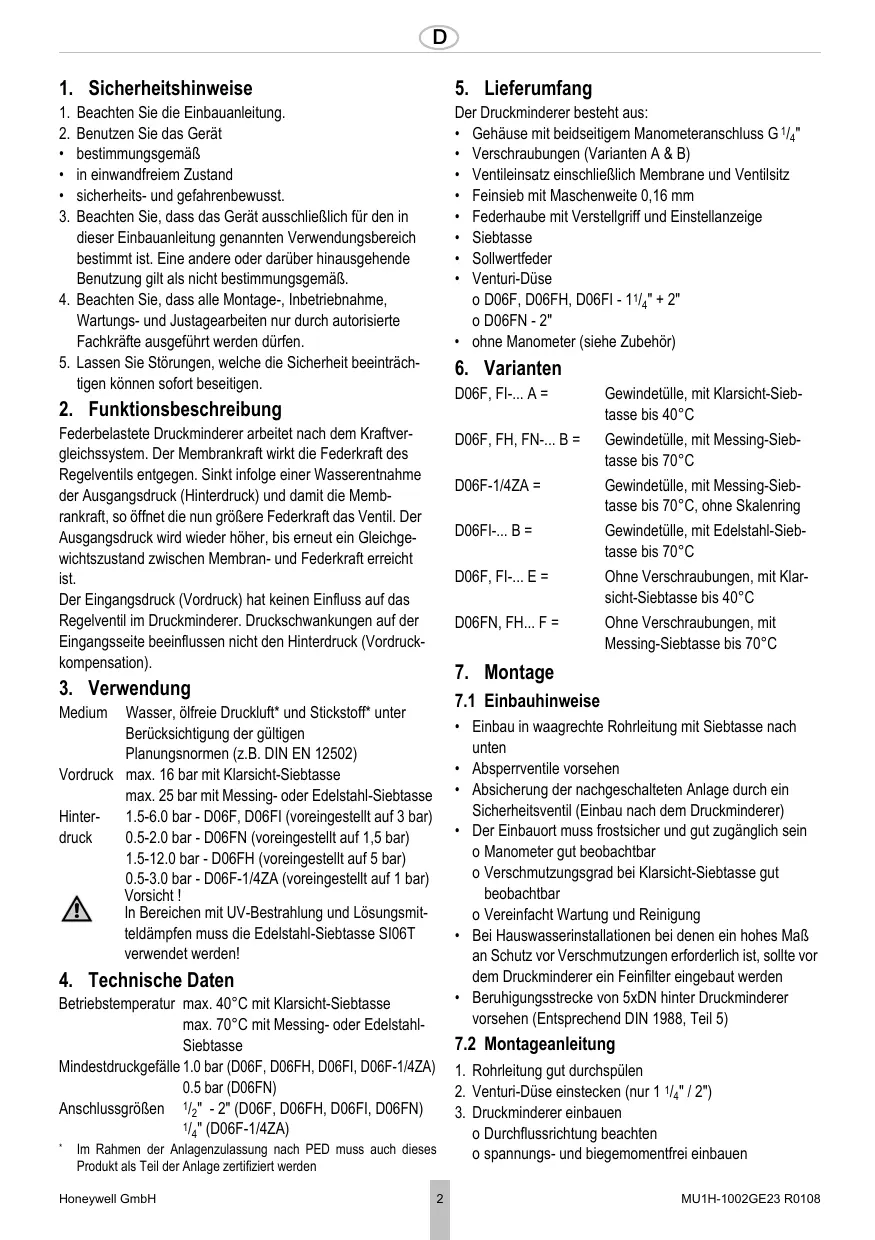

1. Sicherheitschinweise

1. Beachen Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
   bestimmungsgemäß
   in einwandfreiem Zustand
3. Sicherheits- und gefahrenbewusst.
4. Beachen Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
5. Beachen Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführrt werden dürfen.
6. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können sofort beseitigen.

2. Funktionsbeschreibung

Federbelastete Druckminderer arbeitet nach dem Kraftvergleichssystem. Der Membrankraft wirkt die Federkraft des Regelventils entgegen. Sinkt infolge einer Wasserentnahme der Ausgangsdruck (Hinterdruck) und damit die Membrankraft, so öffnet die nun größere Federkraft das Ventil. Der Ausgangsdruck wird wiederHigher, bis erneut ein Gleichgewichtszustand zwischen Membran- und Federkraft erreicht ist.

Der Eingangsdruck (Vordruck) hat keinen Einfluss auf das Regelventil im Druckminderer. Druckschwankungen auf der Eingangsseite beeinflussen nicht den Hinterdruck (Vordruck-kompensation).

3. Verwendung

Medium Wasser,olfreie Druckluft* and Stickstoff* unter Berücksichtigung der gultigen Planungsnormen (z.B.DIN EN 12502)

Vordruck max. 16 bar mit Klarsicht-Siebtasse max. 25 bar mit Messing- oder Edelstahl-Siebtasse

Hinter- 1.5-6.0 bar - D06F, D06FI (voreingestellt auf 3 bar)

druck 0.5-2.0 bar - D06FN (voreingestellt auf 1,5 bar)
1.5-12.0 bar - D06FH (voreingestellt auf 5 bar)
0.5-3.0 bar - D06F-1/4ZA (voreingestellt auf 1 bar)
A Vorsicht!

In Bereichen mit UV-Bestzahlung und Lösungsmit-teldämpfen muss die Edelstahl-Siebtasse SI06T verwendet werden!

4. Technische Daten

Betriebstemperatur max. 40^ mit Klarsicht-Siebtasse max. 70^ mit Messing- oder Edelstahl-Siebtasse

Mindestruckgefalle 1.0 bar (D06F, D06FH, D06FI, D06F-1/4ZA) 0.5 bar (D06FN)

Anschlussgroßen 1/2" - 2" (D06F, D06FH, D06FI, D06FN) 1/4" (D06F-1/4ZA)

Im Rahmen der Anlagenzulassung nach PED muss auch diesen Produkt als Teil der Anlage zertifiziert werden

5. Lieferumfang

Der Druckminderer besteht aus:

• Gehäuse mit beidseitigem Manometeranschluss G 1/4"

• Verschraubungen (Varianten A & B)

• Ventileinsatz einschließlich Membrane und Ventilsitz

Feinsieb mit Maschenweite 0,16 mm

Federhaube mit Verstellgriff und Einstellanzeige

Siebtase

Sollwertfeder

• Venturi-Düse o D06F, D06FH, D06FI - 1/4'' + 2'' o D06FN - 2"

• ohne Manometer (siehe Zubehor)

Gehäuse mit beidseitigem Manometeranschluss G 1/4"

6. Varianten

D06F, FI... A = Gewindetülle, mit Klarsicht-Sieb-tasse bis 40^

D06F, FH, FN...B = Gewindetülle, mit Messing-Sieb-tasse bis 70^

D06F-1/4ZA = Gewindetüülle, mit Messing-Sieb-tasse bis 70^ , ohne Skalenring

D06Fl-...B= Gewindetülle,mit Edelstahl-Sieb-tasse bis 70^

D06F, FI...E = Ohne Verschraubungen, mit Klar-sicht-Siebtasse bis 40^

D06FN, FH... F = Ohne Verschraubungen, mit Messing-Siebtasse bis 70^

7. Montage

7.1 Einbauhinweise

• Einbau in waagrechte Rohrleitung mit Siebtasse nach unten
• Absperventile vorsehen
• Absicherung der nachgeschalteten Anlage durch ein Sicherheitsventil (Einbau nach dem Druckminderer)
• Der Einbauort muss frostsicher und gut zugänglich sein o Manometer gut beobachtbar

o Verschmutzungsgrad bei Klarsicht-Siebtasse gut beobachtbar

o Vereinfacht Wartung und Reinigung

• Bei Hauswasserinstallationen bei denen ein hohes Maß an Schutz vor Verschmutzungen erforderlich ist, sollte vom dem Druckminderer ein Feinfilter eingebaut werden
• Beruhigungsstrecke von 5xDN hinter Druckminderer vorsehen (Entspruchend DIN 1988, Teil 5)

7.2 Montageanleitung

1. Rohrleitung gut durchspulen
2. Venturi-Düse einstecken (nur 1 / 4'' / 2'' )
3. Druckminderer einbauen

o Durchflussrichtung beachten

o spannungs- und biegemomentfrei einbauen

8. Inbetriebnahme

8.1 Hinterdruck einstellen

Ausgangsdruck min. 1 bar unter Eingangsdruck einstellen.

1. Absperrarmatur fingangsseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
5. Druckfeder entspanen o Verstellgriff nach links (-) bis zum Anschlag drehen
6. Absperrarmatur eingangsseitig langsam offen
7. Verstellgriff drehen, bis die Einstellskala den gewünschten Wert anzeigt
8. Schlitzschraube wieder festziehen
9. Absperrarmatur ausgangsheitig langsam offen

9. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschreiben

Entspruchend DIN 1988, Teil 8 sind folgende Maßnahmen durchzuführren:

9.1 Inspektion

9.1.1 Druckminderer

Interval:omaljahrlich

1. Absperrarmatur ausgangsseitig schlieben
2. Hinterdruck mit Druckmessgerät bei Nulldurchfluss kontrollieren o Steigt der Druck langsam an, ist die Armatur eventuell verschmutzt oder defekt. Führn Sie in thisem Fall eine Wartung und Reinigung durch
3. Absperrarmatur ausgangsheit langsam offen

9.2 Wartung

9.2.1 Druckminderer

Intervall: 1-3 Jahre (abhängig von den ortlichen Bedingungen)
Durchführung durch ein Installationsunternehmen.

1. Absperarmatur eingangsseitig schlieben
2. Ausgangssite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen

Vorsicht! In der Federhaube befindet sich eine Druckfeder. Durch Herausspringen der Druckfeder kann es zu Verletzungen kommt.

• Stellen Sie sicher, dass die Druckfeder entspannt ist!

• Druckfeder entspannen o Verstellgriff nach links (-) bis zum Anschlag drehen

• Federhaube abschrauben o Doppelingschluss ZR06K verwenden

• Gleitring herausnehmen

• Ventileinsatz mit Zange herausziehen

• Siebtasse abschrauben o Doppelringschluss ZR06K verwenden

10.Nutring herausnehmen

11.Dichtscheibe, Dusenkante und Nutring auf einwandfrei Zustand überprüfen, falls erforderlich Ventileinsatz komplett auswechseln
12.Sieb herausnehmen, reinigen und wieder einstecken
13.O-Ring auf Siebtasse stecken
14.Montage in umgekehrter Reihenfolge

Membrane mit Finger eindrücken, dann Gleitring einlagen Siebtasse handfest (ohne Werkzeug) einschrauben

15.Einstellskala justieren und Hinterdruck einstellen

9.3 Justierung der Einstellskala

Bei Demontage des Verstellgriffs geht die Justierung verloren. Eine Neujustierung ist mit Hilfe eines Manometers möglich.

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperramatur ausgangsbeitig schlieben
4. Manometer montieren
5. Schlitzschraube lose n o Schlitzschraube nicht herausdrehen
6. Absperrarmatur eingangsseitig langsam offen
7. Gewünschten Hinterdruck einstellen (z.B. 4 bar)
8. Skalenwert (z.B. 4) mit Markierung in Fenstermitte in Übereinstimmung bringen
9. Schlitzschraube wieder festziehen
   10.Absperarmatur ausgangsbeitig langsam offen

9.4 Reinigung

Vorsicht!

Zum Reinigen der Kunststoffeile keine Lösungsmittelund/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasserschäden führen können!

Bei Bedarf können die Siebtasse und das Sieb gereinigt werden.

Durchführung durch ein Installationsunternehmen oder den Betreiber.

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Absperrarmatur eingangsseitig schlieben
2. Ausgangsiete druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schlieben
4. Siebtasse abschrauben

o Doppelringschluss ZR06K verwenden

1. Sieb Herausnahmen, reinigen und wieder einstecken
2. O-Ring auf Siebtasse stecken
3. Siebtasse handfest (ohne Werkzeug) einschrauben
4. Absperarmatur eingangsseitig langsam offen
5. Absperrarmatur ausgangsheitig langsam offen

10. Entsorgung

Der Druckminderer besteht aus:

Edelstahl
Stahl
Kunststoff

Die ortlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

11. Störungen / Fehlersuche

Störung	Ursache	Behebung
Schlagende Geräuschene	Druckminderer zu groß dimensioniert	Technische Kundenberatung anrufen
Wasseraustritt aus Federhaube	Membrane Ventileinsatz defekt	Ventileinsatz ersetzen
Kein oder zu weniger Wasserdruck	Absperrarmaturen vor oder hinter Druck-minderer nicht ganzzeöffnet	Absperrarmaturen ganzzöffnen
	Druckminderer nicht auf gewünschten Hinterdruck eingestellt	Hinterdruck einstellen
	Siebeinsatz Druckminderer verschmutzt	Siebeinsatz reinigen oder ersetzen
	Druckminderer nicht in Durchflussrichtung montiert	Druckminderer in Durchflussrichtung montieren (Pfeilrichtung auf Gehäuse beachten)
Eingestelter Hinterdruck bleibt nicht konstant	Siebeinsatz Druckminderer verschmutzt oder verschlussen	Siebeinsatz reinigen oder ersetzen
	Düse oder Dichtscheibe Ventileinsatz verschmutzt oder beschädigt	Ventileinsatz ersetzen
	Druckerhöhung auf Hinterdruckseite (z.B. durch Wassererwärmlungsgerät)	Funktion Rückflussverhinderer, Sicherheitsgruppe, usw. überprüfen

12. Ersatzteile

1 Federhaube komplett 1 / 2^ + 3 / 4^ 0901515
mit Einstellskala 1^ + 1 / 4^ 0901516
D06F, D06FI 1 / 2^ + 2^ 0901518
Federhaube komplett 1 / 2^ + 3 / 4^ 0900227
mit Einstellskala 1^ + 1 / 4^ 0900228
D06FH, D06F-1/4ZA 1 / 2^ + 2^ 0900229
Federhaube komplett 1 / 2^ + 3 / 4^ 0900153
mit Einstellskala 1^ + 1 / 4^ 0900154
D06FN 1 / 2^ + 2^ 0900155
2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FA-1/2 D06F, D06FH 1^ + 11 / 4^ D06FA-1B (ohne Sieb) 1 / 2^ + 2^ D06FA-11/2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FNA-1/2 D06FN (ohne Sieb) 1^ + 11 / 4^ D06FNA-1B 1 / 2^ + 2^ D06FNA-11/2 Ventileinsatz komplett 1 / 2^ + 3 / 4^ D06FI-1/2 D06FI (ohne Sieb) 1^ + 11 / 4^ D06FI-1 1 / 2^ + 2^ D06FI-11/2
3 Dichtringsatz 1 / 2 " 0901443 (10 Stuck) 3 / 4 " 0901444 1" 0901445 1 / 4 " 0901446 1 / 2 " 0901447 2^ 0901448
4 Verschlussstopfensatz mit O-Ring R^1/4 (5 Stück) S06K-1/4
5 Ersatzsieb 1 / 2^ + 3 / 4^ ES06F-1/2A D06F, D06FI 1^ + 11 / 4^ ES06F-1B 11 / 2^ + 2^ ES06F-11/2A Ersatzsieb 1 / 2^ + 3 / 4^ ES06F-1/2A D06FH, D06FN 1^ + 11 / 4^ ES06F-1A 11 / 2^ + 2^ ES06F-11/2A
6 O-Ring Satz 1 / _2^ + 3 / _4^ 0901246 (10 Stuck) 1^ + 11 / _4^ 0901499 1 / _2^ + 2^ 0901248
7 Klarsichtsiebtaasse 1 / 2^ + 3 / 4^ SK06T-1/2 mit O-Ring 1^ + 11 / 4^ SK06T-1B D06F, D06FI 1 / 2^ + 2^ SK06T-11/2 Messingsiebtaasse 1 / 2^ + 3 / 4^ SM06T-1/2 mit O-Ring 1^ + 11 / 4^ SM06T-1B D06F, D06FH, D06FN 1 / 2^ + 2^ SM06T-11/2
8 Edelstahl-Siebtaisse mit 1 / 2^ + 3 / 4^ SI06T-1/2 O-Ring für D06FI 1^ + 1^1 / 4^ SI06T-1 1^1 / 2^ + 2^ SI06T-11/2

13. Zubehör

FN09S HABEDO ® Nachrüstfilter
Rückspulbarer Feinfilter zum nachträglichen Umruisten des Druckminderers zur Filterkombination
M07M Manometer
Gehäuse Ø 63 mm, Anschlusszapfen hinten G1/4"
Teilung: 0-4 bar, 0-10 bar, 0-16 bar, 0-25 bar
Bei Bestellung Teilungs-Endwert angegeben
ZR06K Doppel-Ringschlüssel
Zum Lösen von Federhaube und Siebtasse
RV277 Vorschalt-Rückflussverhinderer
Erhältlich in den Anschlussgroßen R1/2" - 2"
VST06-A Anschluss-Set
Mit Gewindetüle
VST06-B Anschluss-Set
Mit Lättüle
VST06I-A Anschluss-Set
Mit Edelstahl-Gewindetüle
