Ürün Tipi	Basınç Regülatörü (Dengeleme Valfi)
Marka	HONEYWELL
Model	D06F-1-4ZA
Ayarlanabilir Çıkış Basıncı	0,5 - 3,0 bar
Ön Ayarlı Çıkış Basıncı	1 bar
Maksimum Giriş Basıncı	16 bar (şeffaf hazne), 25 bar (pirinç/çelik hazne)
Çalışma Sıcaklığı	40 °C'ye kadar (şeffaf hazne), 70 °C'ye kadar (pirinç/çelik hazne)
Bağlantı	1/4" (dişli burç)
İzin Verilen Akışkanlar	Su, yağsız basınçlı hava, azot
Gövde Malzemesi	Pirinç
Süzgeç Haznesi Malzemesi	Pirinç (70 °C'ye kadar)
Entegre Filtre	Yaklaşık 0,16 mm gözenekli ince filtre
Ana Fonksiyon	Giriş basıncı telafili çıkış basıncı regülasyonu
Basınç Ayarı	Ölçekli ayar kolu ile, kalibrasyon için manometre gerekir
Kurulum	Yatay olarak, süzgeç haznesi aşağıda, izolasyon vanaları ile
Bakım	Gerekirse hazne ve filtre temizliği, yıllık kontrol
Periyodik Bakım	1 ila 3 yılda bir profesyonel tarafından
Güvenlik	Maksimum basınç ve sıcaklıklara uyun, temizlik için solvent kullanmayın
Yedek Parçalar	Yay kapağı takımı, contalar, süzgeç haznesi, filtre
Aksesuarlar	Manometre, anahtar, çek valf, yedek filtre

Sık sorulan sorular - D06F-1-4ZA HONEYWELL

D06F-1-4ZA regülatörü nasıl kurulur?

Regülatörü yatay olarak, süzgeç haznesi aşağıda olacak şekilde kurun. Giriş ve çıkışta izolasyon vanaları sağlayın. Montajdan önce hattı yıkayın. Gövde üzerindeki okla gösterilen akış yönüne uyun.

Çıkış basıncı nasıl ayarlanır?

Çıkış tarafındaki izolasyon vanasını kapatın, basıncı boşaltın. Ayar kolunu sağa (+) çevirerek basıncı artırın, sola (-) çevirerek azaltın. Değeri kontrol etmek için manometre kullanın. Çıkış basıncı, giriş basıncından en az 1 bar daha düşük olmalıdır.

Bu regülatörle hangi akışkanlar kullanılabilir?

İzin verilen akışkanlar su, yağsız basınçlı hava ve azottur, yürürlükteki standartlara (örn. DIN EN 12502) uygun olarak.

Girişteki maksimum basınç nedir?

Girişteki maksimum basınç, şeffaf hazne ile 16 bar, pirinç veya çelik hazne ile 25 bar'dır.

Regülatörün bakımı nasıl yapılır?

Yılda bir kez kontrol edin: sıfır akışta çıkış basıncını kontrol edin. Gerekirse hazneyi ve filtreyi temizleyin. 1 ila 3 yılda bir profesyonel bakım önerilir.

Tekrarlayan sesler durumunda ne yapılmalı?

Tekrarlayan sesler, uygun olmayan boyutlandırmayı (çok büyük kapasite) gösterebilir. Teşhis için müşteri teknik servisine başvurun.

Regülatörün filtresi nasıl temizlenir?

İzolasyon vanalarını kapatın, basıncı boşaltın, ZR06K anahtarı ile süzgeç haznesini sökün. Filtreyi çıkarın, temiz suyla yıkayın ve yerine takın. Solvent kullanmayın.

Yay kapağından su sızarsa ne yapmalı?

Bu, valf takımında arızalı bir diyaframı gösterir. Valf contası takımını (yedek parça) değiştirin.

Maksimum kullanım sıcaklığı nedir?

Şeffaf hazne ile maksimum sıcaklık 40 °C'dir. Pirinç veya çelik hazne ile 70 °C'dir.

Sökme sonrası ayar skalası nasıl kalibre edilir?

Bir manometre takın, çıkış vanasını kapatın, giriş vanasını yavaşça açın. Kolla istenen değere (örn. 4 bar) basıncı ayarlayın. Skalayı penceredeki referans noktasına hizalayın, ardından yarıklı vidayı yeniden sıkın.

KULLANIM KILAVUZU D06F-1-4ZA HONEYWELL

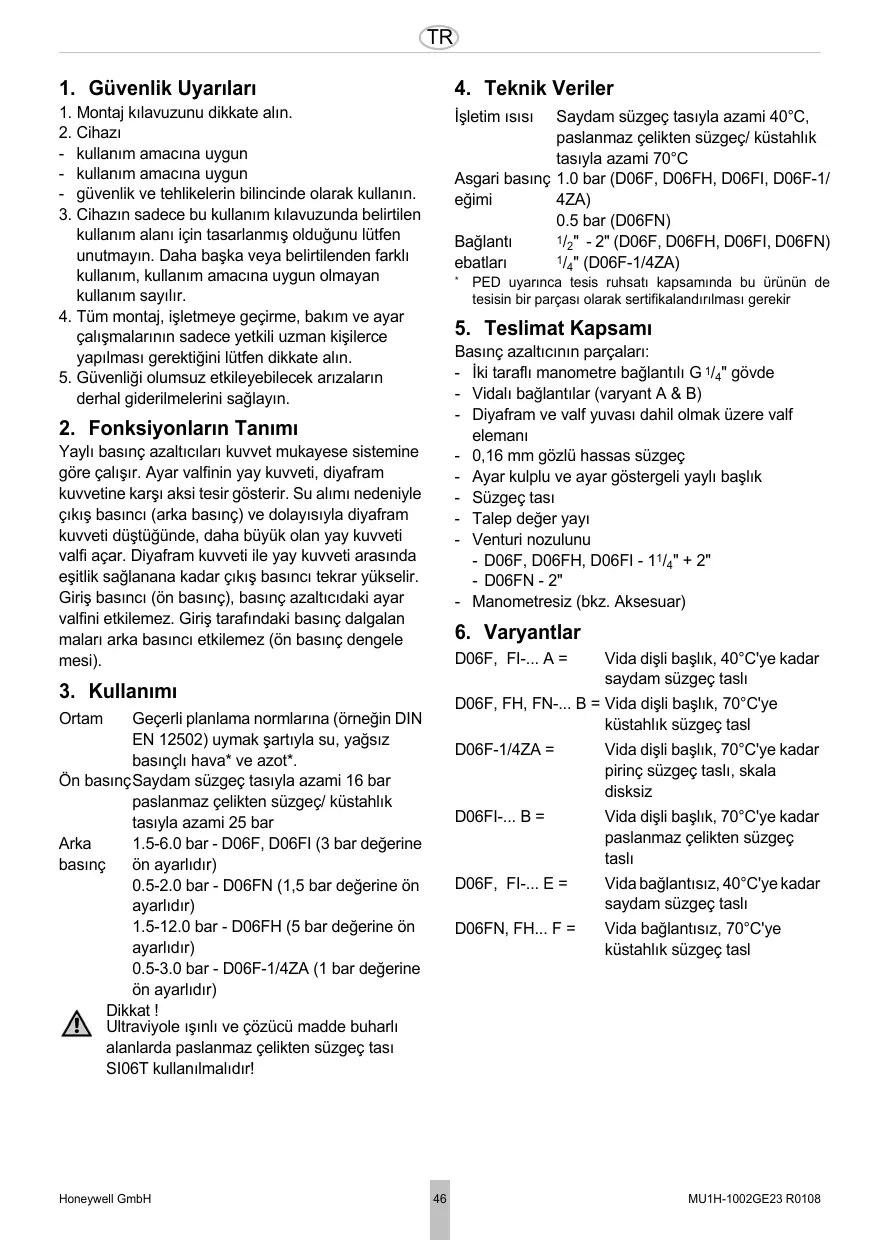

1. Güvenlik Uyarilari

1. Montaj kilavuzunu dikkate alin.
   2.Cihazi
2. kullanim amacina uygun
3. kullanim amacina uygun
4. güvenlik ve tehl likelerin bilincinde olarak kullanin.
5. Cihazin sadece bu kullanim kilavuzunda belirtilen kullanim alanı icin tasarlanmş oldugün lütfen unutmayın. Daha baska veya belirtilenden farkli kullanim, kullanim amacina uygun olmayan kullanimayoir.
6. Tüm montaj, isletmeyeGPCirme, bakim ve ayar calismalarinin sadece yetkili uzman kisilerce yapilması gerektiğin luften dikkate aln.
7. Güvenligi olumsuz etkileyebilecek arizalarin derhal giderilmelerini saglayin.

2. Fonksiyonlarin Tanimi

Yayl basinc azalticilaru kuvvet mukayese sistemine gore calisir. Ayar valfinin yay kuvveti, diyafram kuvvetine karsi aksi tesir gosterir. Su alimi nedeniyle cikis basinci (arka basinc) ve dolayisiyla diyafram kuvveti duustugunde, daha buyuk alan yay kuvveti valfi acar. Diyafram kuvveti ile yay kuvvetiarasinda esittlik saglanana kadar cikis basinci tekrar yukselir. Giris basinci (on basinc), basinc azalticidaki ayar valfini etkilemez. Giris tarafindaki basinc dalgalan malari arka basinci etkilemez (on basinc dengele mesi).

3. Kullanimi

Ortam Gezerli planlama normlarina (ornegin DIN EN 12502) uymak sartiyla su, yaqsiz basinci hava ve azot.

Ön basinç Saydam yüzgeç tasiyla azami 16 bar
paslanmaz Çelikten yüzgeç/ kustahlik tasiyla azami 25 bar

Arka 1.5-6.0 bar - D06F, D06FI (3 bar degerine basinç on ayarlldir)

0.5-2.0 bar - D06FN (1,5 bar degerine on ayarldir)

1.5-12.0 bar - D06FH (5 bar degerine on ayarlidir)

0.5-3.0 bar - D06F-1/4ZA (1 bar degerine on ayarildir)

Dikkat!

Ultraviyole iinlve ozucu madde buharli alanlarda paslanmaz celikten suzge tasi SI06T kullanilmalir!

4. Teknik Veriler

Isetim isisi Saydam suzgec tasyla azami 40^ paslanmaz celikten suzgec/ kustahlik tasyla azami 70^

Asgari basinc 1.0 bar (D06F, D06FH, D06FI, D06F-1/egimi 4ZA) 0.5 bar (D06FN)

Baglanti 1 / 2 -2" (D06F, D06FH, D06FI, D06FN)
ebatari 1 / 4 " (D06F-1/4ZA)

• PED uyarınca tesis ruhsatı kapsaminda bu(urün dun de tesisin bir parçası olarak sertifikalandırilması gerekir

5. Teslimat Kapsami

Basinç azalticın parçaları:

• iki tarafli manometre baglantili G 1 / 4 govde
  Vidali baglantilar (varyant A & B)
• Diyafram ve valf yuvasi dahil olmak uzere valf elemani
• 0,16 mm gozlu hassas suzgeç
• Ayar kulplu ve ayar goftergelii yalil baslik
• Sümgeç tasi
  Talep deger yayi

• Venturi nozulunu

• D06F, D06FH, D06FI - 11/4" + 2"
  -D06FN-2"

• Manometresiz (bkz. Aksesuar)

6. Varyantlar

D06F, FI... A = Vida dislì baslɪk, 40°C'ye kadar saydam sużgeç tasli

D06F, FH, FN... B = Vida disli baslik, 70°C'ye kustahlik süzgeç tasl

D06F-1/4ZA = Vida dislì Basisl, 70°C'ye kadar pirinç sümgeç tasl, skala disksiz

D06FI...B= Vida disli baslik, 70^ ye kadar paslanmaz celikten süzgeç taslı

D06F, FI... E = Vida baglantisz, 40^ ye kadar saydam szgeç tasli

D06FN, FH... F = Vida baglantisiz, 70°C'ye kustahlik)suzgeçtasl

7. Montaj

7.1 Montaj Bilgileri

• Sümçecç tasi aşaquıya gelecek sekilde yatay boru hatırla monte edilmelidir
• Kapatma valfleri öngrülmeleridir
• Ard1I tesisin emniyet valfiyle (bas1n azalt1c1dan sonra montajl1) korunmas1 gerekir

• Montaj yeri dona karsti korunmuş ve kolay ulasilir olmalidir

• Manometre kolay okunabilir olmalidir

• Saydam süzgeç tasinin kirlenme derecesi kolay görtulebilir olmaldir

• Bakim ve temizligi kolaylasiinir

• Kirlenmeye karşi buyuk olçüde korumma gerek tiren ev tesisatlarinda basinç azalticidan.Once bir hassas filtrenin monte edilmesinde fayda vardir.

• Basinç azalticidan sonra 5xDN ebatinda sakinleşirme hatti öngörülmelidir (DIN 1988, Böüm 5 uyarınca)

7.2 Montaj K1lavuzu

1. Boru hattini iyice yikayarak temizleyin
2. Venturi nozulunu takin (sadece 1 / _4^ / 2^ )
3. Basinç azalticiyi monte edin

-Akis yonun dikkate alin
- Gerilimsiz ve bukmeden monte edin

8. Isletime Alma

8.1 Arka Basincin Ayarlanmasi

Cikis basincini giris basincindan yaklaşık 1 bar asağiya ayarlayin.

1. Giri tarafindaki kapama armaturunu kapatin
2. Çiçış tarafınin basınç yükünü boşaltın (örneğin su alarak).
3. Cikis tarafindaki kuresel kapama vanasini kapatin

4. Düz bölli vidayi进展情况

5. Düz bestehtVIDayi cevirerek cikarmayin

6. Baski yadinnyukunbosaltin

7. Ayar kulpunu sonuna kadar sola (-) cevirin
8. Giriş tarafindaki küresel kapama vanasini yapaçacın
9. Ayar kalası istenilendehyeri gosterene kadar ayar kulpunu cevirin
10. Düz bestehtVIDayi tekrar sikin
11. Cikis tarafindaki kapama armatürün yavaşa açın

9. Bakim

Bir tesisat firmasiyla bakim sozleşmesi imza lamanizi tavsiye ederiz

DIN 1988, Bölüm 8 uyarınca aşalıkda belirtilen onlemler alınmalidir:

9.1 Denetim

Enterval: Yilda bir kez Tesisat firmasi veya isleten tarafindan yapilmaldir.

1. Cikis tarafindaki kuresel kapama vanasinı kapatin

2. Arka basinci sifir debi halinde basinç olçme cihazıyla kontrl edin.

3. Basinç yavaşca yükselirse armatür muhtemelen kiri veya bozktur. Bu durumda bakim veya temizleme calismaları yürütün.

4. Cikis tarafindaki kapama armatürün yapaşa açın

9.2 Bakim

Enterval: 1 - 3 yilda bir (yerel kosullara baglil orarak) Tesisat firmasi tarafindan yapilmaldir.

1. Giri tarafindaki kapama armaturunu kapatin
2. Çişi tarafinin basinç yükün ü boşaltın (örneğin su alarak).

3. Çişis tarafindaki küresel kapama vanasini kapatin

4. Düz bölli vidayi gezün

5. Düz bestehtVIDayi cevirerek seksarmayin
   Dikkat!

Yayl baslik icinde bir baski yasi yer almaktadir. Baski yasinin disari firlamasi yaralanmalara yol acabilir.

• Baski yüzün veşemiş olduğundan emin olun!

• Baski yayin yukunu boşaltı

• Ayar kulpunu sonuna kadar sola (-) cevirin

• Yayli basligi dokun

• Gift tarafi1 polygonal anahtari ZR06K kullanin

• Kayici diski Çiakin.

• Valf elemani bir penseyle cekerek cikarin.

• Sümçecç tasini yüzün

• Gift tarafi polygonal anahtari ZR06K kullanin

10.Oluklu diski cikarin.

11.Contanin, nozul kenarlarinin ve oluklu diskin kusursuz durumda olduklarini kontrol edin ve gerekirse valf elemanini komple değistirin.
12.Suzgeci cikarin, temizleyin ve tekrar takin
13.Halka contayi suzgec tasina geirin
14.Yukaridaki siralamayi tersine takip ederek montaji erfolkelestirin

Diyaframa parmağınizla bastirin, ardindan kayıci diski yerleşirin.

Süzge)tasini el gucuyle (alet kullanmadan) vidalayarak takin

15.Arka basinci ayarlayin.

9.3 Ayar Skalasin Ayarlanmasi

Ayar kulpu demonte edildigiinde ayar bozulur. Mano metre yardimiyla yeniden ayarlama yapmak mumkundur.

1. Giri tarafindaki kapama armatürünu kapatin

2. Çişi tarafin'in basınç yükünü boşaltın (örnégün su alarak).

3. Çiş tarafindaki küresel kapama vanasini kapatin

4. Düz bestehtVIDayi gezün

5. Düzbaşı vidayi cevirerek seksarmayin

6. Manometreyi monte edin.

7. Giristarafindaki kureselep kapama vanasini yavasa acin
8. Istenilen arka basinci ayarlayin (Örnegün 4 bar).
9. Skala degerinin (örneğin 4) pencere ortasindaki isaretle ortümmesini saglayin.

10. Düz bestehtVIDayi tekrar sikin

11. Cikis tarafindaki kapama armaturunu yasaçacin

9.4 Temizleme

Dikkat!

Plastik parçalari temizlemek,—çozüc veya alkol içeren temizlik maddeleri kullanmayin!

Temizlik maddeleri su hasarlarina yol acabilir!

Ihtiyaç halinde süzgeç tasi ve yedek süzgeç temizle nebilir.

Tesisat firmasi veya isleten tarafindan yapilmaldir.

Çevreye ya da kanalizasyona temzik maddeleri sizmamaldir!

1. Giri tarafindaki kapama armaturunu kapatin
2. Çişlş tarafinin basınç yükünü boşaltın (örnégün su alarak).
3. Cikiş tarafindaki küresel kapama vanasini kapatin

4. Sümçęcşasiniçozün

5. Gift tarafi1 polygonal anahtari ZR06K kullanin

6. Sümzgeciçıkarin, temizleyin ve tekrar takin

7. Halka contayi szgec tasina gecirin
8. Sümçecç tasini el Güçüyle (alet kullanmadan) vida layarak takin
9. Giriş tarafindaki küresel kapama vanasini yavaşa;.
   acin
10. Cikis tarafindaki kapama armaturunu yavaca agin

10.imha

Basingazalticinparcalari:

• Paslanmaz Çelik
• Celik
  -Plastik

Usulüne uygun atik madde degerlendirmesi ve imhasina iliskin yerel yonetmelikleri dikkate alin!

11. Ariza/Hata Arama

Anıza	Sebebi	Giderilmesi
Darbe sesleri	Basınç azaltıci fazla;buyük ebatablirildı	Müştéri teknik)danişmanlı servisiniarayın
Yaylı bas中国特色 su;cıkıyor	Valf elemanınin diyaframi bozuk	Valf elemanınindehyiftirin
Su bas中国特色 yok veya az	Basınç azaltıci öncesi veya sonrakiçapama armatürleri tam;açıkdehyil	Kapama armatürlerini tamamen;açın
	Basınç azaltıci istenilen arka basıncaayarlanmadi	Arka bas中国特色 ayarlayinayarlanmadi
	Basınç azaltıci akış:yönunde montedeilmedi	Süzgeçelemanıni temizleyin veyadeğiftirin
	Basınç azaltıci akış:yönunde monte edilmedi	Basınç azaltıciyı akış:yönnde montedelin (gövde üzerindeki ok,isaretinebakın)
Ayarlanan arka bas中国特色 sabit kalmıyor	Basınç azaltıcinin sümgeçelemani kiri lyeva aşindı	Sümgeçelemanıni temizleyin veyadeğiftirin
	Valf elemanınin nozulu veya contasi aşindlveya hasarlı-Sizintı	Valf elemanınidehyiftirin
	Arka bas中国特色 tarafinda bas中国特色 artişi(örneğin su isitma cihazi nedeniyle)	Geri akışönleyicinin, emniyet grubunun vs. fonksiyonunu kontrl edin

12.Yedek Parçalar

1	Komple Yaylìsciousk	1/2" + 3/4"	0901515
	Ayar skalali	1" + 11/4"	0901516
	D06F, D06FI	11/2" + 2"	0901518
	Komple Yaylì consciousk	1/2" + 3/4"	0900227
	Ayar skalali	1" + 11/4"	0900228
	D06FH, D06F-1/4ZA	11/2" + 2"	0900229
	Komple Yaylì consciousk	1/2" + 3/4"	0900153
	Ayar skalali	1" + 11/4"	0900154
	D06FN	11/2" + 2"	0900155

2	Komple valf elemani	1/2" + 3/4"	D06FA-1/2
	D06F, D06FH	1" + 11/4"	D06FA-1B
	(süzgeçsis)	11/2" + 2"	D06FA-11/2
	Komple valf elemani	1/2" + 3/4"	D06FNA-1/2
	D06FN (süzgeçsis)	1" + 11/4"	D06FNA-1B
		11/2" + 2"	D06FNA-11/2
	Komple valf elemani	1/2" + 3/4"	D06FI-1/2
	D06FI (süzgeçsis)	1" + 11/4"	D06FI-1
		11/2" + 2"	D06FI-11/2

3 Conta seti	1/2"	0901443
(10 adet)	3/4"	0901444
	1"	0901445
	11/4"	0901446
	11/2"	0901447
	2"	0901448

4 Halka contali R1/4" tɪkaç seti (5 adet)

S06K-1/4

FN09S	HABEDO suzülmek Basınç azaltının sonradan:filtre kombi nasyonuna:dönutztürülmesi:için geri yıkanabilir hassas:filtre
M07M	Manometre Gövde 63 mm, arka böglantiçenesi G1/4" Taksimat: 0-4 bar, 0-10 bar, 0-16 bar, 0-25 bar Sipariş esnasindo taksimat nihai değerini bildirin

ZR06K

Çift tarafı polygonal anahtar Yaylı baslıkı ve suzgeç tasını;cüzmeye yarar

VST06-A Baglanti seti Vida disli basics

VST06-B

Baglanti seti Lehim baslikli

VST06I-A Baglanti seti Paslanmaz Çelikten vida/DDiinary
