BRUKSANVISNING D06F-1-4ZA HONEYWELL

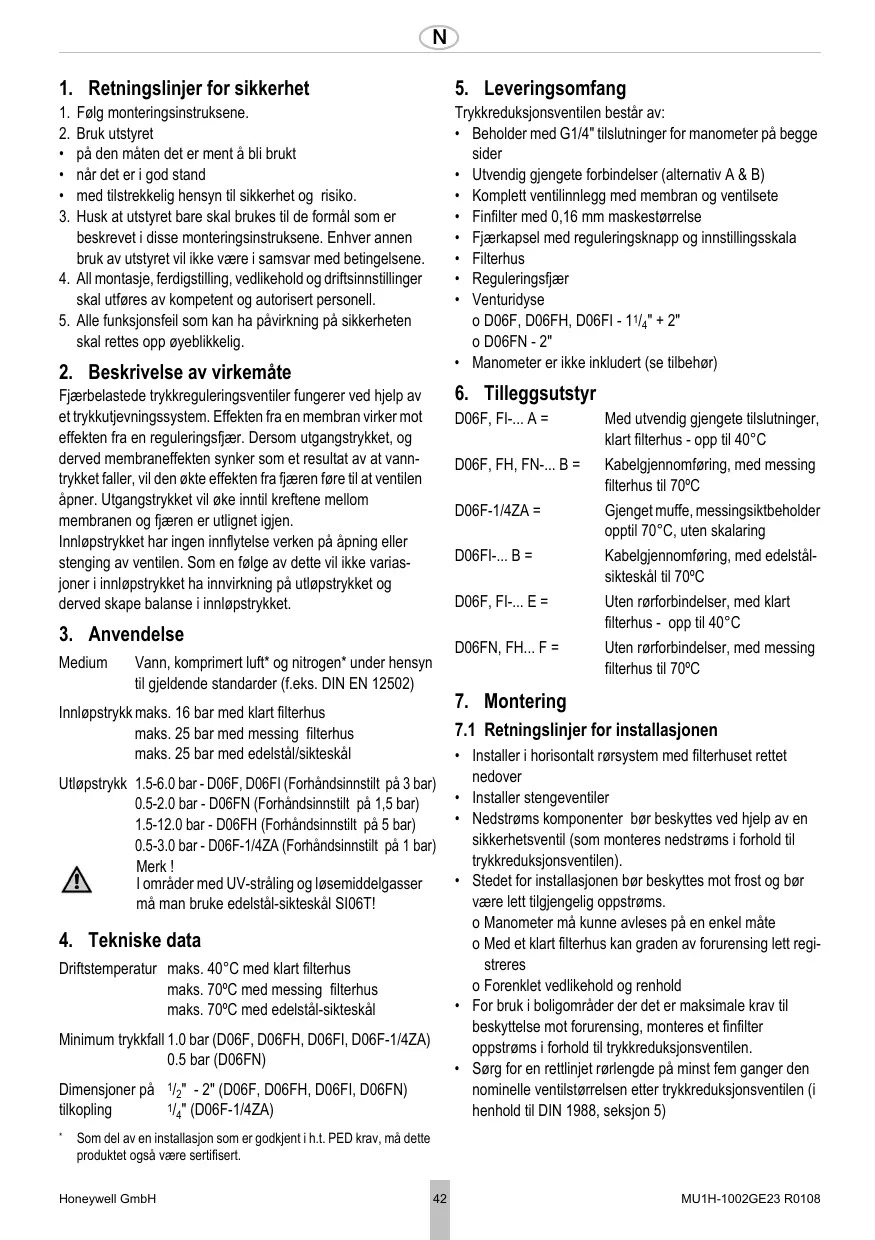

Trykkreduksjonsventilen består av: • Beholder med G1/4" tilslutninger for manometer på begge sider • Utvendig gjengete forbindelser (alternativ A & B) • Komplett ventilinnlegg med membran og ventilsete • Finfilter med 0,16 mm maskestørrelse • Fjærkapsel med reguleringsknapp og innstillingsskala • Filterhus • Reguleringsfjær • Venturidyse o D06F, D06FH, D06FI - 11/4" + 2" o D06FN - 2" • Manometer er ikke inkludert (se tilbehør)

Følg monteringsinstruksene. Bruk utstyret på den måten det er ment å bli brukt når det er i god stand med tilstrekkelig hensyn til sikkerhet og risiko. Husk at utstyret bare skal brukes til de formål som er beskrevet i disse monteringsinstruksene. Enhver annen bruk av utstyret vil ikke være i samsvar med betingelsene. 4. All montasje, ferdigstilling, vedlikehold og driftsinnstillinger skal utføres av kompetent og autorisert personell. 5. Alle funksjonsfeil som kan ha påvirkning på sikkerheten skal rettes opp øyeblikkelig.

2. Beskrivelse av virkemåte

Fjærbelastede trykkreguleringsventiler fungerer ved hjelp av et trykkutjevningssystem. Effekten fra en membran virker mot effekten fra en reguleringsfjær. Dersom utgangstrykket, og derved membraneffekten synker som et resultat av at vanntrykket faller, vil den økte effekten fra fjæren føre til at ventilen åpner. Utgangstrykket vil øke inntil kreftene mellom membranen og fjæren er utlignet igjen. Innløpstrykket har ingen innflytelse verken på åpning eller stenging av ventilen. Som en følge av dette vil ikke variasjoner i innløpstrykket ha innvirkning på utløpstrykket og derved skape balanse i innløpstrykket.

Kabelgjennomføring, med messing

filterhus til 70ºC D06F-1/4ZA =

Gjenget muffe, messingsiktbeholder opptil 70°C, uten skalaring

Kabelgjennomføring, med edelstålsikteskål til 70ºC D06F, FI-... E =

Uten rørforbindelser, med klart

filterhus - opp til 40°C D06FN, FH... F =

Uten rørforbindelser, med messing filterhus til 70ºC

7.1 Retningslinjer for installasjonen

Utløpstrykk 1.5-6.0 bar - D06F, D06FI (Forhåndsinnstilt på 3 bar) 0.5-2.0 bar - D06FN (Forhåndsinnstilt på 1,5 bar) 1.5-12.0 bar - D06FH (Forhåndsinnstilt på 5 bar) 0.5-3.0 bar - D06F-1/4ZA (Forhåndsinnstilt på 1 bar) Merk ! I områder med UV-stråling og løsemiddelgasser må man bruke edelstål-sikteskål SI06T!

Med utvendig gjengete tilslutninger, klart filterhus - opp til 40°C

Innløpstrykk maks. 16 bar med klart filterhus maks. 25 bar med messing filterhus maks. 25 bar med edelstål/sikteskål

Dimensjoner på tilkopling

- 2" (D06F, D06FH, D06FI, D06FN) (D06F-1/4ZA)

• Installer i horisontalt rørsystem med filterhuset rettet nedover • Installer stengeventiler • Nedstrøms komponenter bør beskyttes ved hjelp av en sikkerhetsventil (som monteres nedstrøms i forhold til trykkreduksjonsventilen). • Stedet for installasjonen bør beskyttes mot frost og bør være lett tilgjengelig oppstrøms. o Manometer må kunne avleses på en enkel måte o Med et klart filterhus kan graden av forurensing lett registreres o Forenklet vedlikehold og renhold • For bruk i boligområder der det er maksimale krav til beskyttelse mot forurensing, monteres et finfilter oppstrøms i forhold til trykkreduksjonsventilen. • Sørg for en rettlinjet rørlengde på minst fem ganger den nominelle ventilstørrelsen etter trykkreduksjonsventilen (i henhold til DIN 1988, seksjon 5)

Som del av en installasjon som er godkjent i h.t. PED krav, må dette produktet også være sertifisert.

N 7.2 Monteringsinstrukser

9.2 Vedlikehold Hyppighet: Hvert 1 - 3 år (avhengig av lokale driftsforhold). Utføres av installasjonsfirma

1. Røropplegget må grundig gjennomspyles 2. Tilpass venturidyse (bare 1 1/4" og 2" ) 3. Monter trykkreduksjonsventilen o Noter strømningsretningen o Montering utføres uten strekk- og bøyingsbelastninger

8. Ferdigstilling 8.1 Innstilling av utløpstrykket Utløpstrykket innstilles til cirka 1 bar under innløpstrykket. 1. 2. 3. 4. 5. 6. 7. 8. 9.

5. Løs opp strammingen i kompresjonsfjæren o Drei justeringsvrideren til venstre (-) 6. Skru løs fjærkapselen o Benytt dobbel ringnøkkel ZR06K 7. Fjern slepering 8. Fjern ventilinnsats med nebbtang 9. Skru ut filterhuset o Benytt dobbel ringnøkkel ZR06K 10.Skrue med spor fjernes 11.Påse at tetningsringen, kanten på dysen og ring med spor er i god stand. Om nødvendig bør hele ventilinnsatsen skiftes ut. 12.Filteret demonteres, rengjøres og monteres på plass igjen. 13.O-ring plasseres på filterhuset 14.Sammensetting utføres i omvendt rekkefølge. Membranen presses på plass med fingrene før sleperingen settes på plass. Skru silkopp inn for hånd (uten verktøy) 15.Utløpstrykket innstilles.

Innløps stengeventil stenges Slipp ut trykket på utløpssiden (f.eks. ved å tappe ut vann) Utløps stengeventil stenges Løsne skrue m/ spor o Skrue med spor må ikke skrues helt ut (må ikke fjernes) Løs opp strammingen i kompresjonsfjæren o Drei justeringsvrideren til venstre (-) Innløps stengeventil åpnes langsomt Justeringsvrider dreies til reguleringsskalaen viser ønsket verdi Skrue med spor strammes igjen Utløps stengeventil åpnes langsomt

Vi anbefaler at det opprettes en fast vedlikeholdskontrakt med et installasjonsfirma I henhold til DIN 1988, seksjon 8, må følgende tiltak settes i gang:

9.1 Inspeksjon Hyppighet: en gang pr.år. Utføres av installasjonsfirma eller av operatøren.

9.3 Innstilling av innstillingsskala Dersom innstillingsvrideren er fjernet er innstillingen tapt. En ny innstilling kan utføres ved bruk av et manometer. 1. Innløps stengeventil stenges 2. Slipp ut trykket på utløpssiden (f.eks. ved å tappe ut vann) 3. Utløps stengeventil stenges 4. Løsne skrue m/ spor o Skrue med spor må ikke skrues helt ut (må ikke fjernes) 5. Manometer monteres 6. Innløps stengeventil åpnes langsomt 7. Innstill ønsket utløpstrykk (f.eks. 4 bar) 8. Innstill skalaen (f.eks. 4) til midt på skjermvinduet 9. Skrue med spor strammes igjen 10.Utløps stengeventil åpnes langsomt

1. Utløps stengeventil stenges 2. Kontroller utløpstrykket med et manometer når væskestrømmen er avstengt o Dersom trykket stiger langsomt, kan ventilen være forurenset eller skadet. Fortsett som beskrevet under Vedlikehold og Renhold 3. Utløps stengeventil åpnes langsomt

Innløps stengeventil stenges Slipp ut trykket på utløpssiden (f.eks. ved å tappe ut vann) Utløps stengeventil stenges Løsne skrue m/ spor o Skrue med spor må ikke skrues helt ut (må ikke fjernes) Merk ! Der finnes en fjær i fjærkapselen. Den kan forårsake skade dersom fjæren sporer av (kommer ut av stilling).

Honeywell GmbH N 10. Avfallshåndtering

9.4 Renhold Merk ! Til rengjøring av deler som er laget av syntetiske materialer må det ikke brukes rengjøringsmidler som inneholder løsemidler!

Trykkreduksjonsventilen inneholder: • Edelstål • Stål • Plast Pass på å følge lokale bestemmelser for å sikre korrekt prosedyre for gjenvinning/avfallshåndtering

Filterhus og filter kan rengjøres etter behov Må utføres av et installasjonsfirma eller av operatør. Rengjøringsmidler må ikke slippes ut i omgivelsene eller i avløpssystemet! 1. 2. 3. 4. 5. 6. 7. 8. 9.

Innløps stengeventil stenges Slipp ut trykket på utløpssiden (f.eks. ved å tappe ut vann) Utløps stengeventil stenges Skru ut filterhuset o Benytt dobbel ringnøkkel ZR06K Filteret demonteres, rengjøres og monteres på plass igjen. O-ring plasseres på filterhuset Skru silkopp inn for hånd (uten verktøy) Innløps stengeventil åpnes langsomt Utløps stengeventil åpnes langsomt

Trykkreduksjonsventilen er for stor

Ring AxFlow på telefon 22 73 67 00

Vann renner fra fjærkapsel

Feil på membran i ventilinnsats

Ventilinnsats skiftes ut

For lavt, eller ikke noe vanntrykk

Oppstrøms- og nedstrøms stengeventiler Stengeventilene åpnes helt på trykkreduksjonsventilen er ikke helt åpne Trykkreduksjonsventilen er ikke innstilt på Utløpstrykket justeres ønsket utløpstrykk Filteret i trykkreduksjonsventilen er forurenset

Filteret rengjøres eller skiftes ut

Trykkreduksjonsventilen er ikke montert i Monter trykkreduksjonsventilen i strømningsretningen strømningsretningen (se pil på hus) Innstilt utløpstrykk holder seg ikke konstant, men stiger kontinuerlig

Filteret i trykkreduksjonsventilen er forurenset eller defekt

Filteret rengjøres eller skiftes ut

Ventilinnsats, pakningsring eller kanten på Ventilinnsats skiftes ut dysen er forurenset eller defekt - Uønsket økning utover innstilt trykk Økende utløpstrykk (f.eks. i dampkjel)

1" + 11/4" D06FA-1B FN09S HABEDO ® Ombyggingsfilter Revers-rensende filter for ombygging/overgang til en filterkombinasjonsenhet for trykkreduksjonsventiler M07M Manometer Diameter manometerhus:∅: 63 mm, gjengetilkopling på bakside G1/4" måleområder: 0 - 4, 0 - 10, 0 - 16 eller 0 - 25 bar. Vennligst oppgi øvre verdi av trykkområdet ved bestilling av manometer ZR06K Dobbel ringnøkkel For demontering av fjærkapsel og filterhus RV277 Kontrollventil for innløp For tilslutningsdimensjoner R 1/2" - 2" VST06-A Tilkoplingssett Gjengete forbindelser VST06-B Tilkoplingssett Med loddet muffe VST06I-A Tilkoplingssett Med muffe av spesialstål
