BEDIENUNGSANLEITUNG LEGEND 1200 ARC 204100 BUSHNELL

Beim Enternungsmessen und der ballistischen Fähigkeit verstaut kein auf dem Markt erhältliches Gerät mehr Leistung in solch einem handlichen. Einfach zu verwendenden Paket. Das in einer kompakten, vertikalen Konfiguration konstruierte Legend ^*1200ARC^m liefert augenblickliche Enternungsanzeigen bis zu 1200 Yards (1097m) während es mittels der Winkel-Enternungs k Compensationstechungeneine auf dem Terrainwinkel basierende echte "Schussahnliche" Enternung berechnet. Im Gewehrmodus teilt es Ihnen mit, wo Sie anhalten müssen, und VSI (Variable Sight-In = variable Anschussvorrichtung) ermittelcht dem Gewehrjager, zwischen vier Anschussentfernungen zu wahlen, und bietet Haltepunkt-/Geschossabfalldaten in Zoll, Zentimeter oder Bogenminuten (MOA). Der BogenModus beseitigt das Raten der wahren horizontalen Enternung von 5-99 Yards. Auch das Wetter ist dank der voll wasserdichten Konstruktion und der Rainguard HD Antibeschlagsbeschichtungstechnologie des Objektivs niemals ein Problem.

Mit thisem Heft, das die Einstellungen und Funktionen sowie die Pflege des Instruments erlautert, konnen Sie die optimale Leistung aus dem Instrument herausholen. Lesen Sie vor der Verwendung des Legend 1200 ARC Laser-Entfernungsmessers diese Anleitung, um eine optimale Leistung und eine hohe Lebensdauer zu gewährleisten.

UND SO FUNKTIERT UNSERE DIGITALE TECHNOLOGIE

Legend 1200 ARC™ gibt unsichtbare, für die Augen unschädliche Infrarotimpulse ab. Der hochentwickelte digitale Mikroprozessor und der ASIC Chip (Application-Specific Integrated Circuit) des Legend 1200 ARC sorgen jederzeit für sofortige und genaue Messungen. Die ausgefelte digitale Technologie berechnet augenblicklich Entfernungen, indem die Zeit gemessen wird, die jeder Impuls für den Weg vom Enternungsmesser zum Ziel und wieder darüber besteht.

GENAUGKEIT DER MESSUNG

Unter den meisten Bedingungen beträgt die Messgenauigkeit des Legend 1200 ARC plus oder minus ein Yard/Meter. Die maximale Reichweite des Instruments hängt vom Reflexionsvermögen des Ziels ab. Die maximale Entfernung für die meisten Objekte beträgt 850 Yards/777 Meter, während die Entfernung für Objekte mit hohem Reflexionsvermögen 1200 Yards/1097 Meter beträgt. Hinweis: Abhängig von den Reflexionseigenschaften des einzelnen Ziels und den Umgebungsbedingungen zu dem Zeitpunkt, an dem die Entfernung eines Objeks gemessen wird, können Sie sowohl länger als auch kürzere Maximalentfernungen erzielen.

Die Farbe, Oberflächenausführung, große und Form des Ziels beeinflussen allesamt das Reflexionsvermögen und die Reichweite. Je heller die Farbe,esto longer die Reichweite.Wei beisplesweise ist auerst reflektiv und erlaubt auf diese Weise groere Entfernungen als die Farbe Schwarz, deren Reflexionsvermögen am geringsten ist. Eine schimmernde Oberflache fuhrt zu groeren Reichweiten als eine matte Oberflachenausführung. Ein kleines Ziel ist schwerer zu messen als ein groeres Ziel. Auch der Winkel zum Ziel beeinfusst die Leistungsfähigkeit. Das Schieben auf ein Ziel in einem Winkel von 90 Grad (wenn die Zielflache rechtwinklig zur Flugbahn der ausgestrahlten Energieimpulse steht) fuhrt zu einer gute Reichweite, während ein steiler Winkel die Reichweite verkurzt. Weiterhin beeinflussen die Lichtbedingungen (z.B. die Menge des Sonnenlichts) die Reichweitenfahigkeit des Gerats. Je weniger Licht (z.b. bei bewolktem Himmel) vorhanden ist,esto greater wird die Reichweite, die das Gerat maximal erzielen kann. Umgekehrt reduziert sich die maximale Reichweite des Gerats bei sehr sonnigem Wetter.

ERSTE SCHRITTE

EINLEGEN DER BATTERIE

Entfernen Sie die Batteriekappe, indem Sie die Batterieturlasche anheiten und dann gegen den Uhrzeigersinn drehen. Eine 3 Volt CR-2 Lithiumbatterie mit dem Pluspol voran in das Fach einlagen und dann die Batteriekappe wieder anbringen.

HINWEIS: Es wird empfohlen, die Batterie weniger stents alle 12 Monate zu wechseln.

JUSTIEREN DES OKULARS

Ihr Legend* 1200 ARC™ ist mit einem einstellbaren Okular (im Bereich von +/- 2 Dioptrien) ausgestattet, mit dem sich die LCD-Anzeige relativ zum Bild scharf stellen lässt. Drehen Sie einfach das Okular, bis das Fadenkreuz und das anvisierte Objekt für Ihr Auge scharf gestellt sind.

ZUSAMMENFASSUNG DER BEDIENUNG

Schauen Sie durch das 6x x Okular und drücken damit den Einschaltknopfomal, um die im Sichtfeld Flüssigkrystallanzeige (LCD) zu aktivieren. Richten Sie den Zielkreis (mittig im Sichtfeld positioniert) auf ein Ziel, das mindestens 5 Yard entfernt liegt, drücken und halten den Einschaltknopf unter, bis die Entfernung unter auf der innen liegenden Anzeige erscheint. Das Fadenkreuz um den Zielkreis herum zeigt an, dass der Laser übertragen wird. Wenn ein Abstand erfasst wurde, konnen Sie den Einschaltknopf loslassen. Das Fadenkreuz um den Zielkreis herum verschwindet wieder, sobald Sie den Einschaltknopf losgelassen haben (d.h. der Laser wird nicht länger übertragen). Hinweis: i Nach erfolgter Aktivierung bleibt der LCD-Monitor aktiv und zeigt Ihnen für 30 Sekunden die zuletzt gemessene Entfernung an. Sie konnen den Einschaltknopf jederzeit nochmals drucken, um ein neues Ziel zu erfassen. Wie bei jeder Lasereinrichtung empfeht es sich nicht, über eine langere Zeit direkt in die Ausstrahlung vergroßernder Linsen zu sehen. Die maximale Zeit, in welcher der Laser ausstrahlt (schieft) beträgt 10 Sekunden. Um erneut zu schaffen, drucken Sie die Taste erneut herunter.

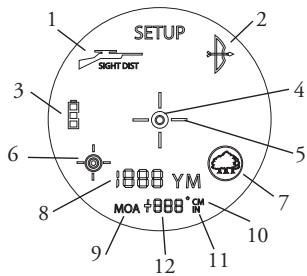

FLUSSIGKIRSTALLANZEIGE- (LCD-) ANZEIGEN (BILD DER LCD ZEIGEN)

Ihr Legend ^* 1200 ARC LCD integriert die folgenden beleuchten Anzeigen:

Winkel-Enternungskompensations-Modi

Gewehrmodus (1)

Bogenmodus (2)

Batterielebensdaueranzeige (3)

Zielkreis (4)

Aktiver Laser (5)

Ziel-Modi

BullsEye-Modus (6)

Brush-Modus (7)

Die numerische Primaranzeige zeigt die Sichtlinienentfernung (8)

Haltepunkt-/Geschossabfallmessung fur Gewehrmodus Bogenminute

(MOA) (9)

CM (10)

ZOLL (11)

Numerische Sekundäranzeige (12)

(schaltet zwischen Winkelgrad und Haltepunkt/Geschossabfall für den Gewehrmodus hin und her) (schaltet zwischen Winkelgrad und wahrer Horizontentfernung für den Bogenmodus hin und her)

WINKEL-ENTFERNUNGSKOMPENSATION (ARC)

Der Legend" 1200 ARC^TM ist ein hochentwickelter Spitzen-Laserentfernungsmesser mit einem eingebauten, auf einem Beschleunigungssensor beruhenden Neigungsmesser, der digital den prazisen Winkel von -90 bis +90 Grad Höhe anziegt und auf +/- 1,0 Grad genau ist.

Der Bushnell' Legend 1200 ARC lost ein Problem, mit dem Jäger seit Jahren zu kampfen haben. Das Problem: Die Jagd mit Bogen und Gewehr wurde stets durch extreme Geländeanstiegs- und Abfallwinkeln erschwert, da diese Winkel die wahre horizontale Distanz zum Ziel verändern. Die Lösung: Der integrierte Neigungsmesser von ARC liefert einen Höhenwinkel und ermöglicht so beim Anvisieren von Zielobjekten, die sich auf einer Anhöhe oder in einem Talgrund befinden, eine Entfernungskompensation. These Daten werden dann mit geräteinternen algorithmischen Ballistikformeln kombiniert.

Bogen-Modus (12) : Zeigt die Visierliniendistan, den Hohengrad und die wahre horizontale Distanz zwischen 5 und 99 Yards / Metern sowie eine maximale Neigung von +/- 90^ an.

Gewehrmodus ( ): Berechnet und zeitt den Geschossabfall am Ziel in Zoll oder Zentimetern oder Bogenminuten. Der Geschossabfall ergibt sich aus der Visierliniendistanz zum Ziel, dem Höhengrad und den spezifischen ballistischen Eigenschaften von Kaliber und Ladung. Beim Anvisieren des Ziels werden mit einer maximalen Neigung von +/- 90^ in einem Bereich zwischen 100 und 800 Yard/Metern die Visierlinie, der Höhengrad und der Geschossabfall/Haltepunkt in Zoll oder Zentimetern oder Bogenminuten angezeigt. Der Benutzer kann eine der acht Ballistikgruppen (gekennzeichnet als A, B, C, D, E, F, G und H) für Zentralfeuergewehe und der zwei Ballistikgruppen (gekennzeichnet als I und J) für Schwarzpulvergewehre/Vorderlader auswahlen, wobe每一 Formel eine bestimmte Kombination aus Kaliber und Ladung darstellt. Die Ballistikgruppen werden vom Benutzer im SET-UP-(Einricht-) Menu gewählt.

Regulärer Modus( 一 E ^ 是 ):Dieser Modus bietet weder Hohengrad noch kompensierte Entfernung, sondern nur die Visierliniendistan.

BATTERIELEBENSDAUERANZEIGE

Batterieanseige: (BATTERIESYMBOL ZEIGEN).

Voll geladen

2/3 Batterielebensdauerrest
1/3 Batterielebensdauerrest

Batterianzeige blinkt - Batterie muss ausgewechselt werden und das Gerät ist nicht betriebsfähig.

AUSWAHL DER MESSEINHEIT

Mit dem Legend 1200 ARC können Sie Entfernungen in Yards oder Metern messen. Die Anzeigen für die Messeinheit befinden sich im unteren, rechten Bereich des LCDs.

AKTIVER LASER

Das Fadenkreuz um den Zielkreis herum zeigt an, dass der Laser übertragen wird. Wenn ein Abstand erfasst wurde, können Sie den Einsatzknopf loslassen. Das Fadenkreuz um den Zielkreis herum verschwindet wieder, sobald Sie den Einsatzknopf losgelassen haben (d.h. der Laser wird nicht länger übertragen).

SELECTIVE TARGETING™ MODI

Legend 1200 ARC wurde speziell für Jäger entwickelt. Die selektiven Zielmodi ermögenlichen Ihnen die Einstellung der Leistungszameter des Geräts auf ihre spezielle Situation und Umgebung. Um von einem Modus auf einen anderen Modus umzuschalten, drücken Sie die POWER-Taste einmal zum Einsatzen des Geräts. Schauen Sie durch das Okular, drücken darauf die MODE-Taste und halten diese schnell wieder los. Die verschiedene zur Verflügung stehenden Zielmodi und die Modusanzeigen sind nachfolgend aufgelistet:

Standard mit Automatic SCAN (LCD-Indikator - keiner) Diese Einstellung ist für die meisten Zielobjekte in einer Entfernung von bis zu 1200 Yards (1097m) geeignet. Zu verwenden bei durchschnittlich reflektierenden Zielen, die typisch für die meisten Entfernungsgegebenheiten sind. Die Mindestentfernung im Standard-Modus beträgt 5 Yard. Um die Funktion Automatic SCAN zu benutzen, halten Sie einfach für etwa 3 Sekunden die POWER-Taste gedrückt und bewegen den Entfernungsmesser von Zielobjekt zu Zielobjekt, ohne damit die POWER-Taste loszulassen. Durch Automatic SCAN wird während der Erfassung mehrerer Zielobjekte nacheinander die Entfernung ständig aktualisiert.

BullsEye™ (LCD-Indikator - ©)Dieser erweiterte Modus erhögt ein problemlss Erfassen kleiner Zielobjekte und Wildtiere, ohne versehentlich die Entfernung von Hintergrundobjekten mit higherer Signalstarke zu messen. Sollen mehrere Zielobjekte erfasst werden, wird die Entfernung des frühen Objeks angezeigt, wobei um den BullsEye™ - Indikator herum ein Fadenkreuz erscheidt, das den Anwender darauf hinweist, dass die Entfernung des frühen Objaks auf dem LCD angezeigt wird. Drücken Sie in thisem Modus einfach die POWER-Taste zum Einschalten des Geräts. Bringen Sie als nachstes den Zielkreis auf das Object (z.B. Wildtier), dessen Entfernung Sie messen möchten. Halten Sie dann die POWER-Taste gedrückt und bewegen Sie den Laser langsam über das Tier, bis das Fadenkreuz

den BullsEye-Indikator umgibt. Falls der Laserstrahl mehr als ein Objekt erfasst (z.B. ein Tier und Bäume im Hintergrund), wird die Entfernung desnaheren Objekts angezeigt (d.h. des Tieres), wobei um den BullsEye-Indikator herum ein Fadenkreuz erscheint, das den Anwender daraufhinweist, dass die LCD-Anzeige die Entfernung des naheren Objekts anziegt. Es kommt natürlich auch vor, dass der Laserstrahl nur ein Objekt in seinem Pfad erkennt. In thisem Fall wird die Entfernung angezeigt; da jedoch nicht mehr als ein Objekt erfasst wurde, erscheidt kein Fadenkreuz um den BullsEye-Indikator herum.

Abbildung 1

TIPP: Wahrend Sie die POWER-Taste gedrück halten, können Sie das Gerät langsam von Objekt zu Objekt bewegen und den Laser damit absichtlich veranlassen, mehrere Objekte zu treffen, so dass Sie saferstellen können, dass Sie nur das am nachsten gelegene Objekt, welche vom Laser erkannt wurde, anzeigen.

Brush™ (LCD-Indicator - thisem erweiterten Modus konnen Objekte wie Gebüsch und Äste ignoriert werden, so dass nur die Distanz zum Hintergrundobjekt angezeigt wird. Wird mehr als ein Object erfasst, wird die Entfernung des am weitesten entfernten Objeks angezeigt, wobei um den Brush™-Indicator herum ein Kreis erscheidt, der den Anwender daraufhinweist, dass die LCD-Anzeige das am weitesten entfernte Objekt anziegt.

Drücken Sie in thisem Modus einfach die POWER-Taste zum Einschalten des Geräts. Bringen Sie als nächstes den Zielkreis auf das Objekt, dessen Entflammung Sie messen möchten. Halten Sie dann die POWER-Taste gedrückt und fahren mit dem Laser langsam über das Objekt, bis ein Kreis den Brush-Indikator umgebung. Falls der Laserstrahl mehr als ein Objekt erfasst (z.B. einen nahe Ast sowie ein Wildtier im Hintergrund), wird die Entflammung des am weitensten entfernten Objekts (d.h. des Tieres) angezeigt, und ein Kreis umgebung den Brush-Indikator, was den Anwender darauf hinweist, dass die LCD-Anzeige die Entflammung des am weitensten entfernten Objeks anziegt (Abbildung 2). Es kommt natürlich auch vor, dass der Laserstrahl nur ein Objekt in seinem Pfad erkennt. In thisem Fall wird die

Entfernung angezeigt; da jeder nicht mehr als ein Objekt erfasst wurde, erscheidt kein Kreis um den Brush-Indikator herum.

Abbildung 2

TIPP: Wahrend Sie die POWER-Taste gedrück halten, können Sie das Gerät langsam von Objekt zu Objekt bewegen und den Laser damit absichtlich veranlassen, mehrere Objekte zu treffen, so dass Sie sicherstellen können, dass unter den vom Laser erkannten Objeken nur das am weitensten entfernte Objekt angezeigt wird.

Nach dem Ausschalten kehrt das Gerät stets in den zuletzt verwendeten Zielmodus zurück.

MENU-EINRICHUNG N WAHL VON BOGEN, GEWEHR, REGULÄREN MODI, MASSEINHEIT, ANSCHUSSENTFERNUNG UND BALLISTISCHE KORREKTUR

Es liegen zwei ARC-(Winkelentfernungskompensation)-Modi und ein REGULÄRER Modus vor. Die zwei ARC-Modi sind der BOGEN-Modus und der GEWEHR-Modus.

Um einen dieser Modi auszuwahlen, schalten Sie das Gerät zunachst durch kurzes Drücken der POWER-Taste ein. Halten Sie als nächtes die MODE-Taste fünf Sekunden lang gedrück. Das “SETUP”-Anzeigesymbol leuchtet auf und der aktuelle Kompensationsmodus wird entweder durch das Symbol “BOGEN” (Φ), das Symbol “GEWEHR” (→) angezeigt, das mit einer angezeigten ballistischen Gruppen (A bis J) leuchtet und blinkt, oder keine der Anzeigen leuchtet und die Nachricht (rE6) blinkt im unteren Bereich der LCD.

Die Modi halten sich durch kurzes Drücken der MODE-Taste durchlaufen. Die Reihenfolge der Modi ist wie folgt: BOGEN, GEWEHR A, GEWEHR B, GEWEHR C, GEWEHR D, GEWEHR E, GEWEHR F, GEWEHR G, GEWEHR H, GEWEHR I, GEWEHR J, REG usw. Bei Anzeige der Bogenauswahl blinkt das "BOGEN"-Symbol, während bei Anzeige einer "GEWEHR: Auswahl das "GEWEHR"-Symbol konstant leuchtet und die Ballistikgruppe im unteren Bereich der LCD-Anzeige blinkt. Bei Anzeige von (rE6) blinkt die Nachricht (rE6) im unteren Bereich der LCD-Anzeige.

Wird der gewünschte Enternungskompensationsmodus angezeigt, wahlen Sie ein durch kurzes Drücken der POWER-Taste aus. Nach dieser Auswahl blinkt die aktuelle Maßeinheit, und darüber “Y” für Yard oder “M” für Meter, auf der LCD-Anzeige, wobei das SETUP-Symbol auch weiterhin leuchtet. Ein Drücken der MODE-Taste schaltet zwischen den Maßeinheiten hin und her. Wenn die gewünschte Maßeinheit angezeigt wird, die POWER-Taste drücken, um die Maßeinheit zu akzeptieren.

Wenn der Benutzer den GEWEHR-Modus wählt und nach dem er die Maßeinheit festgelegt hat, hat er zwei weitere Wahlmöglichkeiten:

1. Variable Sight-In (VSI™) (variable Anschussvorrichtung) - erfolglich dem Jäger, zwischen vier Anschussentfernungen zu wahren (100, 150, 200 oder 300 Yards bzw. Meter). Die Anzeige "Sight Dist" schaltet ein und die aktuelle Anschussentfernungszahl blinkt im unteren Bereich der Anzeige (d.h. 100, 150, 200 bzw. 300). Drücken und Loslassen der Modus-Taste lasset die Anschussentfernungsoptionen im Kreis durchlaufen. Sobald die gewünschte Anschussentfernung angezeigt wird, diese durch Drücken und Loslassen der Einschalttaste wahren.
2. Bei Wahl des GEWEHR-Modus schließlich, und so lange wie eine Maßeinheit und eine Anschussentfernung gewählt wurde, haben Sie die Option zu bestimmen, wie Sie ihren Haltepunkt/Geschossabfall angezeigt haben möchen. Wenn die Maßeinheit Yards ist, können Sie zwischen Zoll und Bogenminuten (MOA) wahlen. “CM” für Zentimeter bzw. “IN” für Zoll blinkt in der LCD und das SETUP-Symbol ist weiterhin erleuchtet. Sobald das gewünschte Ballistikmaß angezeigt wird, wahren Sie es durch Drücken und Loslassen der Einschalttaste. Wenn die vorher gewährte Maßeinheit Meter war, wird Ihr Haltepunkt/Geschossabfall automatisch in Zentimeter angezeigt.
   Nach der Rückkehr zum normalen Bedienungsmenu sind auf der LCD-Anzeige der aktuelle Kompensationsmodus und die aktuelle Maßeinheit zu erkennen, wie unter dargestellt.

SETUP-(EINRICHT-)

Menu Normales Bedienungsmenu

Wenn sich das Gerät automatisch ausscheltet, kehr es nach erneutem Einschalten stets zum normalen Bedienungsmenü (d.h. nicht zum SETUP-Menu) zurück, wobei der zuletzt verwendete ARC-Modus aktiv bleibt (d.h. BOGEN, GEWEHR oder REGULAR); auch der zuletzt verwendete ZIEL-Modus bleibt aktiviert (Standard SCAN, BULLSEYE oder BRUSH). Falls sich das Gerät während der Anzeige des SETUP-Menus ausscheltet, kehr es stets in den/die zuletzt aktiven Modi zurück.

Wenn die Enternung angezeigt wird, halten Sie die POWER-Taste für weitere 2 Sekunden gedrück und halten gleichzeitig den Zielkreis auf das Objekt. Halten Sie damit das Gerät so ruhig wie möglich, um dem Neigungsmesser ausreichend Zeit zur Winkelmessung zu geben. Dann setzen Sie die POWER-Taste los. Sobald Sie die Einschalttaste losgelassen haben, wird die Sichteiniezusammen mit der Maßeinheit angezeigt. Unterhalb der Sichteinienternfornung und Maßeinheit wird ungebärf 1,5 Sekunden lang der Winkelgrad angezeigt und wechselt dann automatisch zur kompensierten Entfernung. Die Sichteinienternfornung, Maßeinheit und das automatische Umschalten vom Winkelgrad zur kompensierten Entfernung setzt sich 30 Sekunden lang fort, dann schaltet die Anzeige automatisch aus.

BEISPIEL BOGENMODUS

Die Visierliniendistan beträgt 32 Yard, der Winkel -44 Grad, und die Distanz mit Winkelentfernungskompensation 23 Yard. “▶” bedeutet “abspielern” oder “schießen als”, d.h.statt mit 32 Yard wird mit 23 Yard geschlossen. Falls Sie über 32 Yard schieren sollenen, wurden Sie aufgrund des starken Winkels über das Tier hinweg schieren.

Im BOGEN-Modus erscheint die Visierliniendistan in der Haupt-Ziffernanzeige, während die Neigung und die horizontale Distan in der Neben-Ziffernanzeige erschieren. In Tests und Interviews mit bekannten Bogenjagdexperten konnte Bushnell feststellen, dass mehrere Ballistikgruppen für das Jagen mit dem Bogen überflüssig sind. Bogenjäger besteht die wahre horizontale Distan, da sie das Bogenschlieben auf diese Weise üben; sobald sie diese kennen, können sie alle notwendigen Anpassungen selbst vornehmen. Andere Daten zusätzlich zur horizontalen Distan können einen Bogenbenutzer davon erhwerren und verunsichert.

Viele Menschen erhnen falschlich an, dass der andersartige Verlauf von Bergauf-Schüssen und Bergab-Schüssen in der Schwerkraft begründet liegt. Der wahre Grund für den Unterschied ist jedoch nicht die Schwerkraft, sondern viel mehr ein Abbildungsfehler des von Bögen verwendeten Visiersystems. Der Visierstift eines Bogens befindet sich mehrere Zoll über der Mechanischen Achse des Pfeils. Ziel man beispelseweine Steigung von 23 Grad hinauf, weist der Pfeil einen anderen Winkel auf.

BEISPIEL GEWEHRMODUS

Die Visierlinie beträgt 376 Yard, der Winkel -33 Grad und der Geschossabfall/Haltepunkt 28 Zoll. ARC berücksichtigt nicht nur ballistische Daten von Kaliber und Ladung über Distanzen von 100 bis 800 Yard, sondern kompensiert auch alle Hangwinkel, die sich ebenfls auf den Geschossabfall auswirken.

Im GEWEHR-Modus wird die Ballistikgruppe immer dann im Geschossabfall-Ziffernfeld angezeigt, wenn die Hauptziffernanzeige Striche aufweist (d.h. wenn kein Ziel erfasst wurde). Wird im GEWEHR-Modus ein Ziel erfasst, erscheint auf der Neben-Ziffernanzeige die Visierliniendistanz. Wenn die Maßeinheit auf Yard (Y) gesetzt ist, leuchtet oben dem Geschossabfall-Ziffernfeld das Symbol "IN" (d.h. Zoll) auf. Wenn die Maßeinheit auf Meter (M) gesetzt ist, wird der Geschossabfall in Zentimetern berechnet und angezeigt, und das "IN"-Symbol erlischt. Ein Blinken der Geschossabfall/Haltepunkt-Zahl bedeutet, dass der Benutzer zur blinkenden Zahl den Wert 100 hinzuaddieren sollen.

REGULARER MODUS

Dieser Modus bietet weder Höhengrad noch kompensierte Entfernung, sondern nur die Visierliniendistan. “▶” wird immer noch unter der Visierlinien-Ziffernanzeige erscheinen, noch enthalt但这e Neben-Ziffernanzeige keine Daten.

AUSWAHL DER RICHTIGEN BALLISTIKGRUPPE

Bushnell-Ingenieure haben mit Hilfe der Ballistikprogramme von Sierra* Bullets die beliebtesten Kaliber und Ladungen in acht Ballistikgruppen eingeteilt (A,B,C,D,E,F,G,H.). Wenn Sie wissen, mit welchem Kaliber und welcher Ladung Sie schieren, schauen Sie einfach in der Tabelle nach, um hersauszufunden, in welche Ballistikgruppe Kaliber und Ladung fallen. Für Vorderlader wurden ballistische Daten unter Verwendung von PowerBelt-Geschonnen in zwei Ballistikgruppen eingeordnet (I und J).

UND LADUNGSKOMBINATIONENBALLISTIKGRUPPE

Beliebte Kaliber

Federal Cartridge .224 Durchm. 22-250 Rem. 55 gr. Bear Claw mit 3600 fps G
Federal Cartridge .224 Durchm. 22-250 Rem., 60 gr. Partition mit 3500 fps
Remington Arms .224 Durchm. 22-250 Remington Arms, 50 gr. V-Max mit 3725 fps H
Remington Arms .224 Durchm. 22-250 Remington Arms, 55 gr. PSP mit 3680 fps G
Winchester .224 Durchm. 22-250 Rem., 55 gr. Ballistic Silvertip mit 3680 fps H
Winchester .224 Durchm. 22-250 Rem., 55 gr. PSP mit 3680 fps G
Federal Cartridge .277 Durchm. 270 Win., 150 gr. Ballistic Tip mit 3060 fps
Federal Cartridge .277 Durchm. 270 Win., 150 gr. Partition mit 3000 fps
Remington Arms .277 Durchm. 270 Win., 140 gr. PSPCL Ultra mit 2925 fps E
Remington Arms .277 Durchm. 270 Win., 150 gr. SPCL mit 2850 fps D
Winchester .277 Durchm. 270 Win., 150 gr. Partition Gold mit 2930 fps E
Winchester .277 Durchm. 270 Win., 150 gr. PP-Plus mit 2950 fps E
Federal Cartridge .308 Durchm. 30-06 Spring., 180 gr. AccuBond mit 2700 fps D
Federal Cartridge .308 Durchm. 30-06 Spring., 180 gr. Bear Claw mit 2700 fps D
Remington Arms .308 Durchm. 30-06 Springfield, 180 gr. A-Frame mit 2700 fps D
Remington Arms .308 Durchm. 30-06 Springfield, 180 gr. BRPT mit 2700 fps D

Winchester .308 Durchm. 30-06 Spring., 180 gr. FailSafe mit 2700 fps D
Winchester .308 Durchm. 30-06 Spring., 180 gr. Partition Gold mit 2750 fps D
Federal Cartridge .308 Durchm. 300 WSM, 180 gr. AccuBond mit 2960 fps
Federal Cartridge .308 Durchm. 300 WSM, 180 gr. Bear Claw mit 3025 fps F
Winchester .308 Durchm. 300 WSM, 180 gr. Ballistic Silver Tip mit 3010 fps
Winchester .308 Durchm. 300 WSM, 180 gr. FailSafe mit 2970 fps F
Remington Arms .308 Durchm. 300 R.S.A.U.M., 180 gr. PSPCL Ultra mit 2960 fps E
Remington Arms .308 Durchm. 300 Wby Mag., 180 gr. PSPCL mit 3120 fps F

Oben finden Sie eine der beliebtesten Kaliber-/Ladungskombinationen. Die beigefte Ballistik-CD enthalt ca. 1000 Kaliber- und Ladungskombinationen. Legen Sie die CD einfach in Ihr Computer-CD-Laufwerk und befolgen Sie die Anweisungen auf dem Bildschirm. Diese komplette Liste ist auch auf der Bushnell-Website zu finden (www.bushnell.com).

Wenn Sie bestimmte haben, welche Ballistikgruppe ihrer Kombination aus Kaliber und Ladung entspricht, wahlen Sie diese Ballistikgruppe aus (siehe MENU SETUP oben). Die geräteinterne Formel bestimmt anhand von Distanz, Winkel und Ballistik von Kaliber und Ladung den Geschossabfall/Haltepunkt in Zoll oder Zentimetern.

Dank dieser hochmodernen Digitaltechnik konnen Jäger oder Schusswaffenbenutzer einzel wissen, wohin sie für einen prazischen Schuss zielen müssen. Diese Informationen sollen als hilfreicher Leitfaden und als Werkzeug betrachtet werden, frei denoch niemals Übung und Vertrautheit mit Ihr Gewehr, ihren Patronen und ihrer Ladung ersetzen. Wir empfehlen, das Schießen aus entsprechenden Entfernungen zu über, damit Sie hereausfinden konnen, wie Gewehr, Patronen und Ladung sich unter bestimmten Bedingungen verhalten. Sie sollen immer wessen, was sich hinter ihrem Geschoss befindet; wenn Sie es nicht wessen, schießen Sie nicht.

BEISPIEL

Sie besitzen eine 300 WSM und schieben mit folgender Ladung der Marke Winchester: 180 gr. Ballistic Silver Tip-Geschoss mit einer Mündungsgeschwindigkeit von 3010 fps. Diese Kombination fällt unter die Ballistikgruppe "F". Stellen Sie den Enternungsmesser auf Ballistikgruppe "F" ein, gehen Sie in den Schussbereich und stellen Sie Ihr Gewehrvisier auf 100 Yard ein. Wenn Sie auf ein Ziel in 317 Yard Enternung zielen, beträgt der Geschossabfall 9 Zoll. Wir der Schuss mit einem Aufwärtswinkel von 27 Grad getätigt, liegt der korrekte Geschossabfall bei 8 Zoll.

WAS, WENN IHR KALIBER NICTA UGFEUHRT IST?

Zwar haben wir uns bemührt, so viele Kaliber und Marken wie möglich in unsere Ballistikabelle aufzunehmen, noch es wird auch ständig neue Munition entwickelt. Außer dem verwenden einige Schusswaffenbenutzer eigene Munition mit besonderen ballistischen Eigenschaften. Auch wenn Sie ihre Ladung nicht in unserer Ballistikabelle finden konnen, können Sie die Geschossabfallfunktion des Laser-Enternungsmessers nutzen. Stellen Sie Ihr Gewehr wie oben auf 100 Yard ein. Feuern Sie dann das Gewehr ohne Anpassen des Gewehrvisiers auf 300 Yard ab. Messen Sie den Geschossabfall ab dem Zielpunkt. Wahlen Sie anhand these Abfalls die Ballistikgruppe aus der unter stehenden Liste aus. Wenn Sie über größere Enttermungen schieren都会, prufen Sie stattdessen den Geschossabfall bei 500 Yard. Da eine enorme Vielzahl verschiedener Gewehrläufe, Kammern und Handladungen existiert, sollen den sie die ballistische Einstellung gründlich prufen, bevor Sie sich zur Jagd aufmachen. Abhängig von ihren Tests müssen Sie möglicherweise eine höhere oder tiefere Gruppe auswahlen.

Der Geschossabfall beträgt:	@300 yds	@300 m	@500 yds	@500 m
Verwenden Sie dann:
A	25-31 Zoll	63-79 cm	114-146 Zoll	291-370 cm
B	20-25 Zoll	50-63 cm	88-114 Zoll	225-291 cm
C	16-20 Zoll	40-50 cm	72-88 Zoll	182-225 cm
D	13-16 Zoll	34-40 cm	61-72 Zoll	155-182 cm
E	12-13 Zoll	30-34 cm	55-61 Zoll	139-155 cm
F	10-12 Zoll	25-30 cm	47-55 Zoll	119-139 cm
G	8-10 Zoll	20-25 cm	39-47 Zoll	99-119 cm
H	Unter 8 Zoll	Unter 20 cm	Unter 39 Zoll	Unter 99 cm

OPTISCHE GESTALTUNG

Vergroßung und Vergütungen

Der Legend ^ 1200 ARC^TM verfügt über eine 6x Vergroßierung und mehrfach vergütete Optiken. Das Optiksystem verfügt über eine eingebaute Flüssigkrystallanzeige (LCD), die nach dem Einschalten ein Fadenkreuz für die Zielanvisierung, Yard/Meter und Modi-Indikatoren anziegt. Mit dem Herstellungssprozess gehne eine, schwarze Punkte einher, die im Optiksystem erscheinen. Dies ist eine natürliche Charakteristik des LCD und kann beim Herstellungssprozess nicht vollständig eliminiert werden. Diese Punkte beeinträchtigen nicht die Messleistung des Geräts.

RAINGUARD® HD

Die Außenflächen der Objektiv- und Okularlinsen sind mit RainGuard HD beschlossen. RainGuard HD ist Bushnells permanente, patentierte hydrophobe (wasserabweisende) Linsenbeschäftung, die ein Beschlagen durch Kondensation aufgrund von Regen, Schneeregen, Schnee oder ihrer eigenen Atem verhindert, indem die Beschäftung zur Bildung wesentlich kleinerer Tropfen führt als übliche Beschichtungen. Kleinere, gleichfürmige Töpfchen streuven weniger Licht, was eine klareere, hellere Sichte möglich.

STATIV-MONTAGE

Am Boden Ihres Legend 1200 ARC ist eine Stativhalterung mit Gewinde eingelassen, so dass Sie für einen stabileren Stand bei längeren Anwendungszeitraumen ein Stativ anbringen können.

SPEZIFKATIONEN:

Abmessungen: Maße 4.0 x 2.6 x 1.7 Zoll

Gewicht: 7.4 oz. (184 g).

Enternungsgenaugkeit: + / - 1 Yard

Bereich: 5-1200 Yards / 5-1097 Meter

Vergroßerung: 6x

Objektivdurchmesser: 24mm

Optische Vergütung: Volle Mehrfachvergütung

RainGuard* HD Vergütung

Anzeige: LCD

Energiequelle: 3 Volt Lithium (im Lieferumfang)

Eingebaute Stativmontage

Wasserdicht

Mit Batterie, Transporttasche und Gurt

REINIGUNG

Blasen Sie sanft möglichste Stäube oder Fremdkörper von den Linsen ab (oder verwenden Sie einen weichen Pinsel für die Linse). Zum Entfernen von Schmutz oder Fingerabdrücken verwenden Sie ein weiches Baumwolltuch und reiben damit krisförmig. Die Verwendung eines rauen Tuches oder ein unnötiges Rubeln kann die Linsenoberfläche zerkratzen und zu dauerhaften Schäden führen. Für eine gründlichere Reinigung konnen Sie photographische Linsentücher und ein Reinigungsfluid für den Photobedarf oder Isopropylalkohol verwenden. Geben Sie das Fluid stets auf das Reinigungstuch - niemals direkt auf die Linse.

BESCHRANKTE ZWEI-JAHRES GARANTIE

Wir garantieren für zwei Jahre ab Erwebsdatum, dass Ihr Bushnell'-Produkt frei von Material- und Verarbeitungsfehlern ist. Bei jeglichen Schäden unter dieser Garantie behalten wir uns nach eigenen Gutdünken vor, das Produkt zu reparieren oder zu ersetzen, vorausgesetzt, dass Sie das Produkt frei Haus an und senden. Diese Garantie decke keine Schäden ab, die durch Zweckentfremdung, falsche Behandlung, Installation oder Instandhaltung durch andere Personen als die des von Bushnell autorisiertem Kundenservice durchgeführt wurden.

IN DEN USA versenden an:

Für Produkte, die außerhalb der USA oder Kanada gekauft wurden, sprechen Sie im Garantiefallitte ihren Handler vor Ort zwecks weiterer Vorgehensweise an.

In Europa können Sie Bushnell ebenfalls unter folgender Anschrift kontaktieren:

These Garantie gewährt Ihnen besondere gesetzliche Rechte. These Rechte konnen von Land zu Land abweichen.

TABELLE ZUR FEHLERSUCHE UND -BEHEBUNG

Wenn sich das Gerät nicht einschaltenlässt-LCD leuchtet nicht:

• Drucken Sie die POWER-Taste.
• Überprüfen Sie die Batterie und tauschen Sie sie gg.f. aus.

Wenn das Gerät an Leistung verliert (Display zeigt nicht an, wenn versucht wird, den Laser einzuschalten):

Die Batterie ist fast leer oder von schlechter Qualität. Ersetzen Sie die Batterie durch qualitativ hochwertigere 3-Volt-Lithium-Batterie.

Wenn die Zieldistanz nicht erreicht werden kann:

• Prüfen Sie, ob die LCD-Anzeige leuchtet.
• Stellen Sie sichere, dass die POWER-Taste gedrück ist.
• Achten Sie darauf, dass die Laserimpulse ausgegebenden und erfassenden Objektivlinsen (die Linsen, die;naher am Zielobjekt liegen) durch nichts verdeckt werden, beiselsweise ihre Hand oder ihren Finger.
• Achten Sie darauf, das Gerät ruhig zu halten, während die POWER-Taste gedrückt wird.

HINWEIS: Die letzte Enternungsanzeige muss nicht gelöscht werden, bevor Sie ein neues Ziel anvisieren. Visieren Sie das neue Ziel einfach mithilfe des beleuchten Fadenkreuzes an, drücken den Einschaltknopf und halten solange, bis die neue Enternung angezeigt wird.

Spezifikationen, Instruktionen und die Funktion dieser Produkte können ohne vorherige Ankündigung geändert werden.
