BEDIENUNGSANLEITUNG X ROW E KETTLER

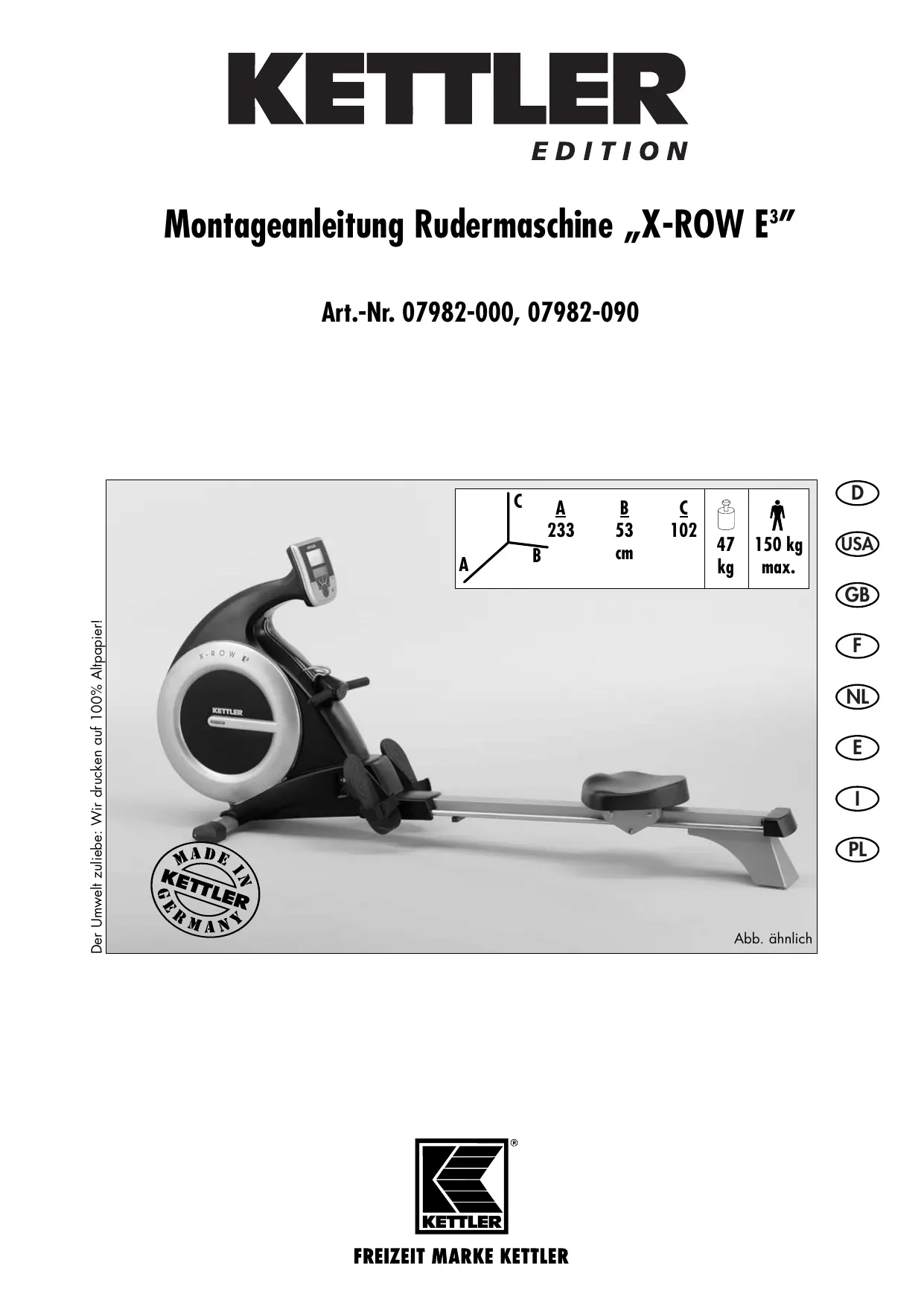

Montageanleitung Rudermaschine „X-ROW E3” Art.-Nr. 07982-000, 07982-090

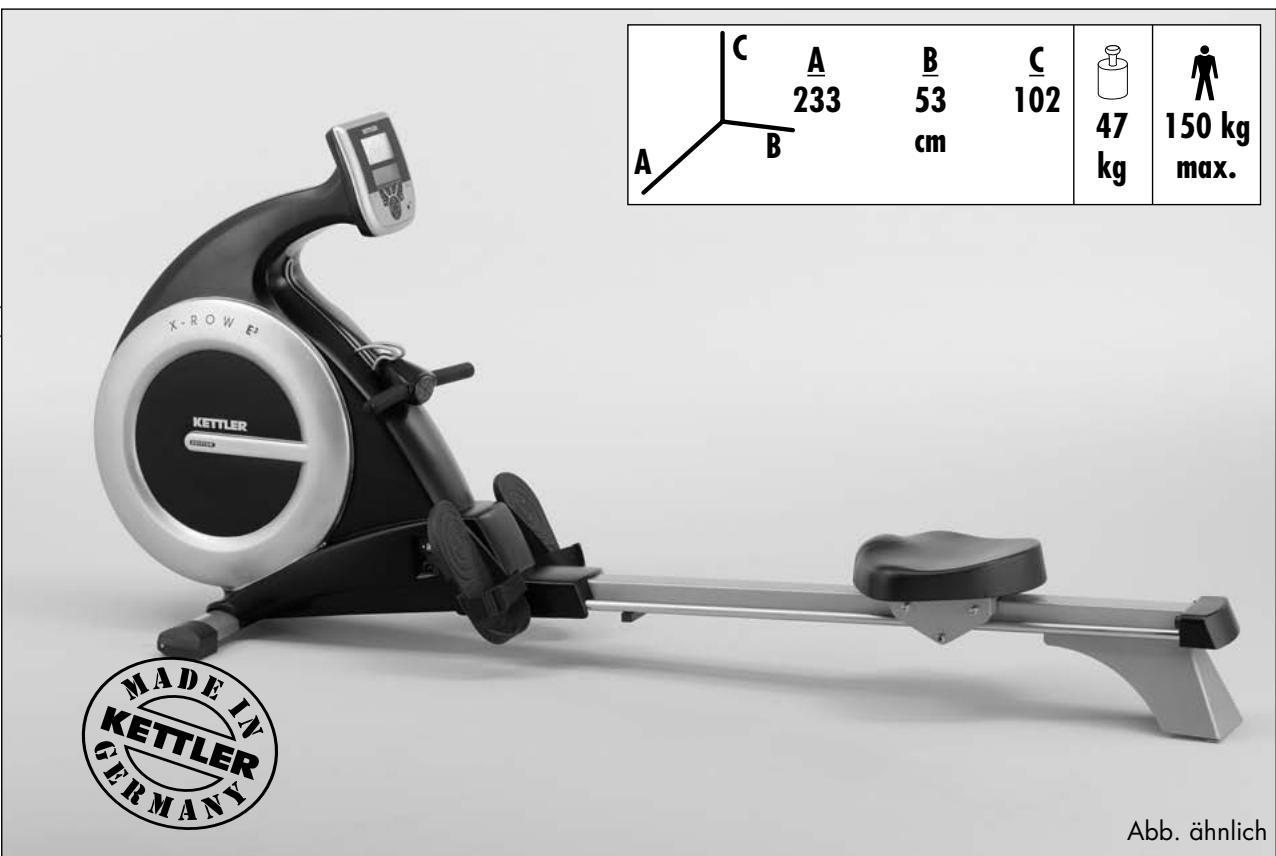

150 kg max. USA Der Umwelt zuliebe: Wir drucken auf 100% Altpapier!

Wichtige Hinweise Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Ergometers. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. Zu Ihrer Sicherheit

Das Ergometer darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d. h. für das Körpertraining erwachsener Personen.

Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.

Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.

Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.

Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original Kettler-Ersatzteile.

Führen Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 bis 2 Monate Kontrollen aller Geräteteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel und Griffrohrbefestigung.

Um das konstruktiv vorgegebene Sicherheitsniveau dieses Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr).

Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.

Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der Anschluß darf nur an einer mit 10 A einzeln abgesicherten Schukosteckdose erfolgen. Vor Inbetriebnahme des Gerätes ist darauf zu achten, daß das richtige Steckernetzteil (Kennzeichnung beachten) ordnungsgemäß angeschlossen ist.

Achtung: Nehmen Sie niemals Eingriffe an Ihrem Stromnetz selber vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.

Achtung: Bei allen Reparatur-, Wartungs- und Reinigungsarbeiten unbedingt den Netzstecker ziehen.

Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß dieses den VDERichtlinien entsprechen.

Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.

Achten Sie unbedingt darauf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfalle” wird.

Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung).

Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.

Alle hier nicht beschriebenen Eingriffe/Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.

Beachten Sie die allgemeinen Sicherheitsbestimmungen und – vorkehrungen für den Umgang mit elektrischen Geräten.

Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.

Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen behalten wir uns vor.

Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Achtung! Während des Trainings ist ein Sicherheitsbereich von 1m seitlich und 1,5 m hinter dem Trainingsgerät freizuhalten! Zur Handhabung

Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.

Eine Verwendung des Gerätes in direkter Nähe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.

Das Ergometer ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie Kinder dennoch an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.

Das Ergometer entspricht der Klasse SA der EN 957-1, -7.

Machen Sie sich vor Trainingsbeginn mit den einzelnen Funktionen des Gerätes vertraut.

Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Ergometers.

Das Ergometer verfügt über ein magnetisches Bremssystem.

Bei dem Ergometer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.

Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte-

Wichtige Hinweise innere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!

Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.

Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sport- schuhe).

Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.

Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließend ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschritt auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.

Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor. Montagehinweise

Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.

Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.

Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.

Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!

Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Bei Folien/Kunststofftüten für Kinder Erstickungsgefahr! Ersatzteilbestellung Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl sowie die Seriennummer (siehe Ersatzteilzeichnung) an. Bestellbeispiel: Art.-Nr. 07982-000/Ersatzteil-Nr. 10100016/ Stück /Seriennummer: ........ Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist die- ses durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben. Heinz KETTLER GmbH & Co. KG · Postfach 1020 · D–59463 Ense-Parsit A KETTLER Austria GmbH · Ginzkeyplatz 10 · 5020 Salzburg CH Trisport AG · Im Bösch · CH–6331 Hünenberg www.kettler.net

Entsorgungshinweis KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle). DE 60229750

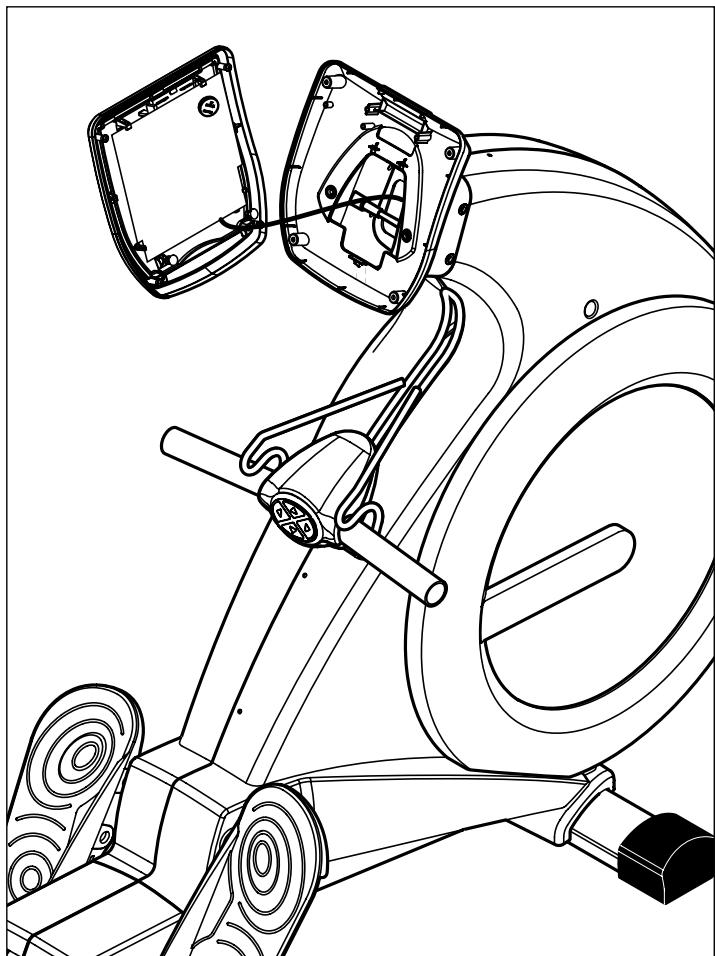

ACHTUNG: Achten Sie unbedingt auf die richtige Polarität beim Einsetzen. Wenn die Batterie falsch herum eingesetzt wird, kommt es zu Schäden am Gerät!

Batteriewechsel Weicht Uhrzeit und/oder Datumsanzeige trotz erneuter Einstellung bald erheblich ab, wird ein Batteriewechsel erforderlich. Der Computer ist mit einer Batterie ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor: n Schrauben Sie das Cockpit-Hinterteil ab (siehe Handhabung) und ersetzen Sie die Batterie durch eine neue vom Typ 3V Lithium CR2032. n Achten Sie auf die korrekte Polarität. n Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kom- men, klemmen Sie die Batterie noch einmal kurz ab und wieder an. Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen. Verbrauchte Energiezellen dürfen nicht mehr in den Hausmüll. Bitte leisten Sie Ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammelten Batterien anschließend ordnungsgemäß beseitigt oder umweltverträglich recycelt werden können. Batteriewechsel Fernbedienung: Bei Funktionsstörungen (Reichweite wird geringer oder Tastendruck löst keine Funktion mehr aus) wechseln Sie die Batterie im Gehäuse der Fernbedienung. n Schrauben Sie das Gehäuse der Fernbedienung auf und öffnen Sie es vorsichtig. n Ersetzen Sie die Batterie durch eine neue 3,6 Volt Lithium LI- SOC I2 Batterie. ACHTUNG: Achten Sie unbedingt auf die richtige Polarität beim Einsetzen. Wenn die Batterie falsch herum eingesetzt

wird, kommt es zu Schäden am Gerät!

Achtung! Betrieb nur mit mitgeliefertem Original-Netzteil oder Original-KETTLER-Ersatzteil (siehe Ersatzteilliste) zulässig. Ansonsten Gefahr der Beschädigung.

Commande de pièces de rechange Ordine di pezzi di ricambio HEINZ KETTLER GmbH & Co. KG D-59463 Ense-Parsit Trainingsgerät nach

Nicht für therapeutische Zwecke geeignet Art.-Nr. 07961-800 Serien-Nr.: 1-334 O - 1801 00001 max Belastung 130 kg Made in Germany

Typenschild – Seriennummer Type label – Serial number Plaque signalétique – Numèro de serie Typeplaatje – Seriennummer Placa identificativa – Número de serie Targhetta tecnica – Numero di serie Tabliczka identyfikacyjna – Numer serii Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes an.

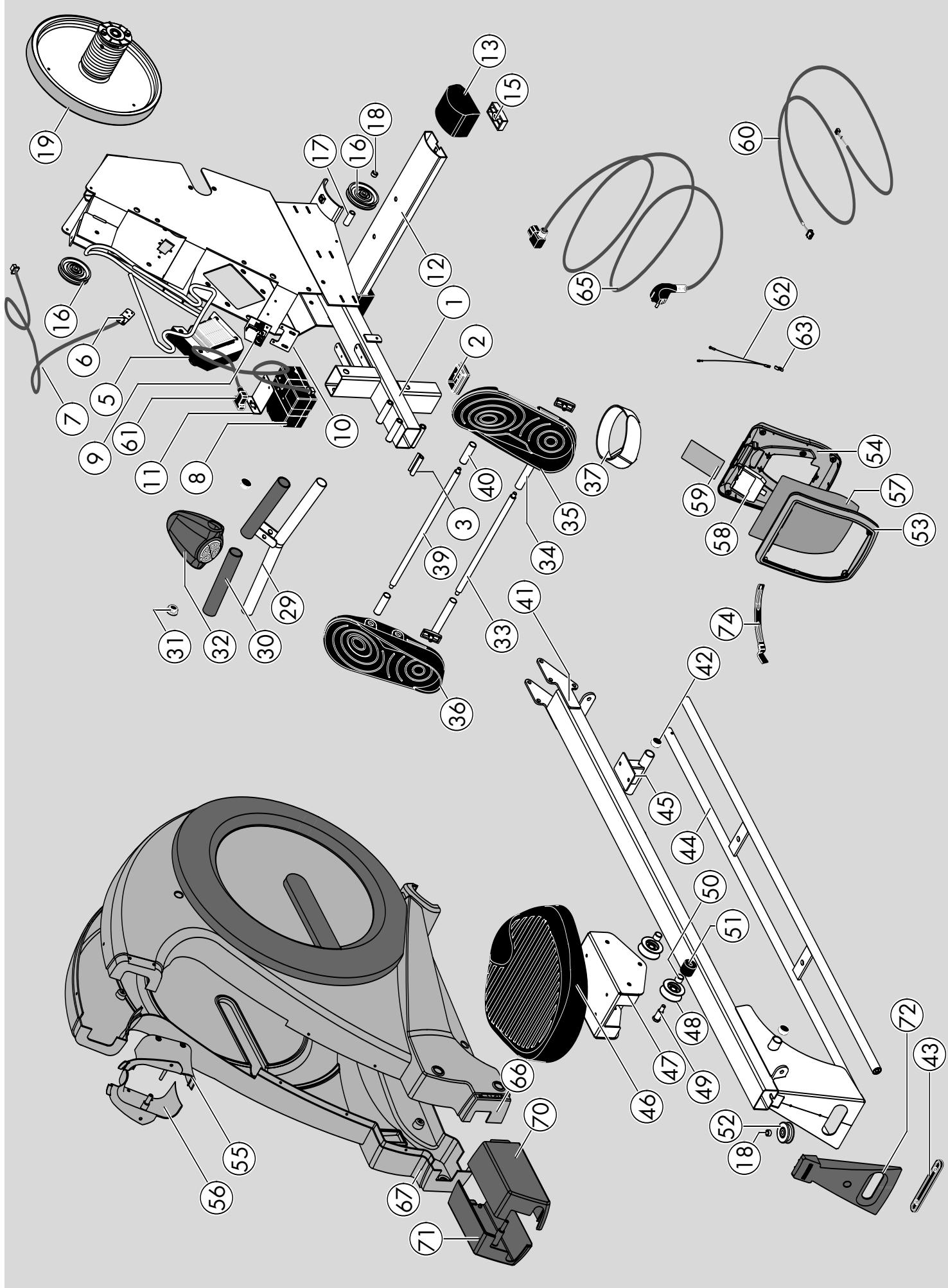

Ersatzteilbestellung Ersatzteilbestellung Pos.Nr.

Rudermaschine X-ROW E3 Bezeichnung Gehäuseeinheit Gleiter 60x40 mm Seilschutz 4579 Buchse (2763) Spulenkörper gewickelt Kontakthalteblech Bd795 Geschwindigkeitsaufnehmer 375 mm MPG-Netzteil 230V MPG-Netzteil 110V Verbindungsplatine Aufnahmeblech BD1333 USB-Halbeblech 14-08374 Bodenrohr Rollenschoner rechts Rollenschoner links (o. Abb.) Einsteckteil 2389 Seilrolle Nr. 1 (1896) Distanzrohr ø13x2,4x33,5 mm Distanzrohr ø13x2,4x7 mm Schwungrad montiert Griffrohr Soft-Grip Lamellenstopfen ø30 Sender mit Verkleidung + Griffrohr montiert Pedalanschlag 1x308 mm Distanzrohr ø16x115 mm Fußstütze rechts (4512) Fußstütze links (4513) Klettband m. Öse Rudergerät Lamellenstopfen ø16 mm Pedalachse ø13x365 mm Distanzrohr ø16x1,2x52,5 mm Hinterbau Lamellenstopfen ø22 mm Bodenschoner (0738) Sitzführung Anschlag Sitz für Rudergerät (8509/8067) Sitzträgerblech Laufrolle (4313) 6KT-Bundschraube M8x42 Distanzr. Ø16x12,5 mm Anschlag (4557) Seilrolle Nr. 4 (2097) mit Buche + Kugellager 6000-ZZ montiert Cockpit OT (4490) Cockpit HAT (4540) Cockpit Stütze rechts (4572) Cockpit Stütze links (4573) Computer SG1B (km) Computer SG1B (mile) USA ChipCard Reader Chipkarte für Ergo Top Stromkabel 1000 mm Schnittstelle USB, 1300 mm DX-1 Pro Erdungskabel Schraubterminal (Flachstecker) Abdeckplatte für MPG Netzleitung Version Europa Netzleitung Version USA Verkleidung rechts (4568) Verkleidung links (4569) Gelenkverkleidung rechts (4574) Gelenkverkleidung links (4575) Verkleidung Standfuß (4576) Abdeckkappe (4553) POLAR Brustgurt T34 ohne Plug 07982-000 Stück

07982-090 USA Bezeichnung

docu 1817a/10.06 HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D- 59463 Ense-Parsit www.kettler.net
