BEDIENUNGSANLEITUNG SURFBOARD KETTLER

Montageanleitung und Handhabungshinweise

Surfboard

Art.-Nr. 8376-990

D
GB
F
NL
E
1
PL

FREIZEIT MARKE KETTLER

D Wichtige Hinweise

Bittelesen Sie diese Anleitung vor der Montage und der ersten Benutzung auf-merksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung theses KETTLER-Produktes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten und Ersatzteilbestellungen sorgfähig auf.

Dieses KETTLER-Produkt wurde nach dem aktuellen Stand der Sicherheitsvorschriften konstruiert und unter einer ständigen Qualitätüberwachung gefertigt. Die hieraus gewonnenen Erkennnisse setzen wir in unsere Entwicklung einflieben. Aus thisem Grunde behalten wir uns Änderungen in Technik und Design vor, um unseren Kunden immer eine optimale Produktqualität bieten zu können. Sollte es trotzdem Grund für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Zu Ihrer Sicherheit

Dieses Gerätarf nur für ihren bestimmungsgemäBen Zweck verwendet werden, d.h. als Kinderspielgerät für die Benutzung durch maximal ein Kind pro Sitzplatz bzw. pro Einzelspielgerät (Ausnahme: das Surfboard ist für maximal zwei Kinder zugelassen). Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäBen Gebrauch verursucht wurden.
■ Ein Aufstellen des Geräts ist nur im privaten, börslichen Bereich gestattet. Eine Verwendung auf öffentlichen und halböffentlichen Spielplatzen sowie in Kindergarten ist unzulässig.
Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen (Mauern, Zäunen, Bäumen) gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben. Beachten Sie hierzu die Zeichnung zum Sicherheitsbereich!
■ Bedenken Sie, dass bei der Benutzung von Schaukeln, Klettergerüsten, Dreirädern u. ä. immer die Gefahr eines Sturzes, eines Kippens usw. für den Benutzer besteht.
Der Untergrund im Spiel- und Sicherheitsbereich sollte aus nicht gebundenem, stoßdampfendem Boden bestehen.
Achten Sie auf eine ausreichende Bodenfreiheit der Schaukeelemente von mindestens 40~cm
Ein kippsicherer Stand des Gerätes muss gewährleistet sein. Achten Sie deshalb unbedingt darauf, dass es mit den beigefugten Bodenankern und gemäß unserer Zeichnung einbetoniert wird.
■ Beschädigte Bauteile können die Sicherheit der Kinder gefährden und die Lebensdauer des Geräts beeinträchtigen. Führren Sie im Abstand von 1-3 Monaten, dem Spielbetrieb angemessen, regelmäßig Kontrollen aller Bauteile auf mögliche Schäden und gelöste Verbindungen durch.
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.

Wichtige Hinweise

■ Beschädigte oder verschlissene Bauteile sind sofort auszutauschen und das Gerät ist bis zur Instandsetzung nicht mehr zu benutzen. Im Bedarfsfall sollen den Sie ausschließlich Original KETTLER-Ersatzteile verwenden.
Das Gerät ist TÜV-GS-geprüft.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, etc.) können Gefahren für den Benutzer entstehen. Veränderungen am Gerät, insbesondere an den Aufhängevorrichtungen, sind unzulässig.
Die Benutzung des Geröts ist zulässig für Kinder bis zu 14 Jahren (50 kg).
■ Bei kleineren Kindern ist die Benutzung nur mit Hilfestellung einer erwachsenen Person gestattet, da nicht auszuschreiben ist, dass die Kräfte des Kindes nicht ausreichen das eigene Körpergewicht während des Spielens im Gleichgewicht zu halten.

Zur Handhabung

Stellen Sie sichere, daß der Spielbetrieb erst aufgenommen wird, nach dem die Montage ordnungsgemäß von einer erwachsenen Person durchgeführt und kontrolliert worden ist.
■ Unterweisen Sie die Kinder im richtigen Umgang mit dem Gerät und machen Sie sie auf mögliche Gefahren aufmerksam.
■ Bedenken Sie, daß es durch das natürliche Spielbedürfnis und Temperament der Kinder zu unvorhersehbaren Situationen kommt kann, die eine Verantwortung seitens des Herstellers ausschreiben.
■ Obwohl bei bestimmungsgemäßem Einsatz des Geräts Gefährdungen der Kinder weltgehend ausgeschlossen sind, sollen den Spielbetrieb beaufsichtigen.
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Geben Sie regelmäßige eine Tropfen Öl an die beweglichen Teile.

Montagehinweise

■Bitte prufen Sie, ob alle zum Lieferumfang gehorend Teile vorhanden sind (s. Checkiste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebutel.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.

D Wichtige Hinweise

■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie dazu sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgeben konnen. Bei Folien/Kunststofftuten für Kinder Erstickungsgefahr!
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteil- nummer, die benöttigte Stückzahl sowie die unten aufgestempelte Kontrollnummer an.

Bestellbeispel: Art.-Nr. 8373-700/Ersatzteil-Nr. 94281114 /1 Stück /Kontroll-Nr: ....

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammen „mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugehen.

Heinz Kettler GmbH & Co. KG

Postfach 1020·D-59463 Ense-Parsit

A Kettler Austria GmbH

Elsenwang 119·A-5322 Hof bei Salzburg

http://www.kettler.net

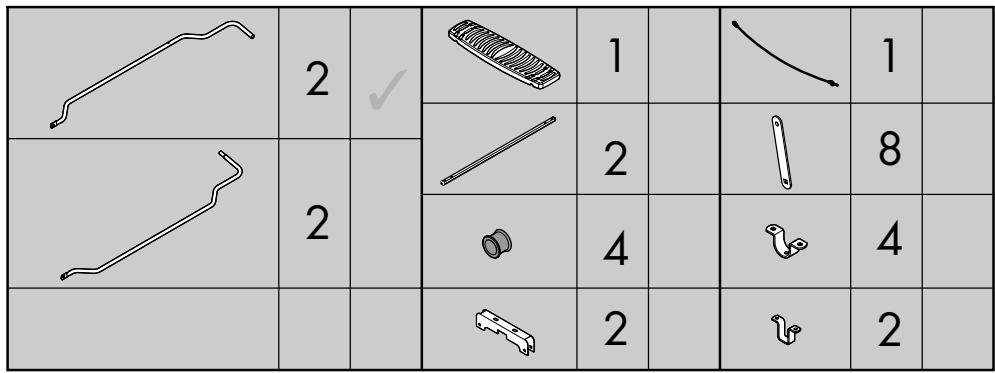

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Lieste de vérification (contenu de l'emballage)
NL Checklijt (verpakkingsinhoud)

E Listadecontrol的内容ido delpaquete)
1 List di controllo (contenuto del pacco)
PL Listakontrolna (zawartosc opakowania)

3,9x19	4
M8x45	4
M8x35	4
M8x30	4
M6x55	8
	4

M6	10
M8	12
PA	2
PA	4
∅12	8
∅8,4	12
∅16/8,4	8
∅6,4	8

Messhilfe für Verschraubungsmaterial

Teil Nr.	Bezeichnung	Stück	Ersatzteil-Nr. für 8376-990
1	Hängetrapez mit Anzug - gelb	2	94211084
2	Hängetrapez aufgedornt - gelb	2	94210006
3	Buchen 17x13 für Hängetrapez	4	10116030
4	Stabilisierungsrohre - gelb	2	94210674
5	Surfbrett 3685 - blau	1	70120318
6	Sicherheitsseil für Surfbrett - komplett	1	73702032
7	Hängelaschen BD 475 mit Buchsen	8	94313018
8	Radnabenbuchsen 8,5 mm - Hängelaschen	8	10116011
9	Lagerbuchsen 3684 - schwarz	4	70120317
10	Rohrschellen BD 1490 - verzinkt	4	97200264
11	VKT - Gleiter 20x20 - schwarz	4	10100022
12	Schraubenbeutel - komplett (o.Abb.)	1	94280166
13	Schraubenbeutel - Surfbrett (o.Abb.)	1	94280404
14	Gelenkbrücke Bl 132D - blau	2	94210597
15	Klemmbrücke BD 580 - blau	2	94210598

Bei Reklamationenitte diese Kontrollnummer angegeben.
GB In case of complaint, please state this control number.
En cas de réclamation, prière de mentionner ce numéro de contrôle.
NL Bij reclamations dit controlenummer vermelden.
En caso de reclamacion indique este numero de control.
① In caso di reclami, siete pregati di indicare il seguente numero di controllo.
PL W przypodku reklamaci prosze podawac numer kontrlny.
