BEDIENUNGSANLEITUNG V2 KETTLER

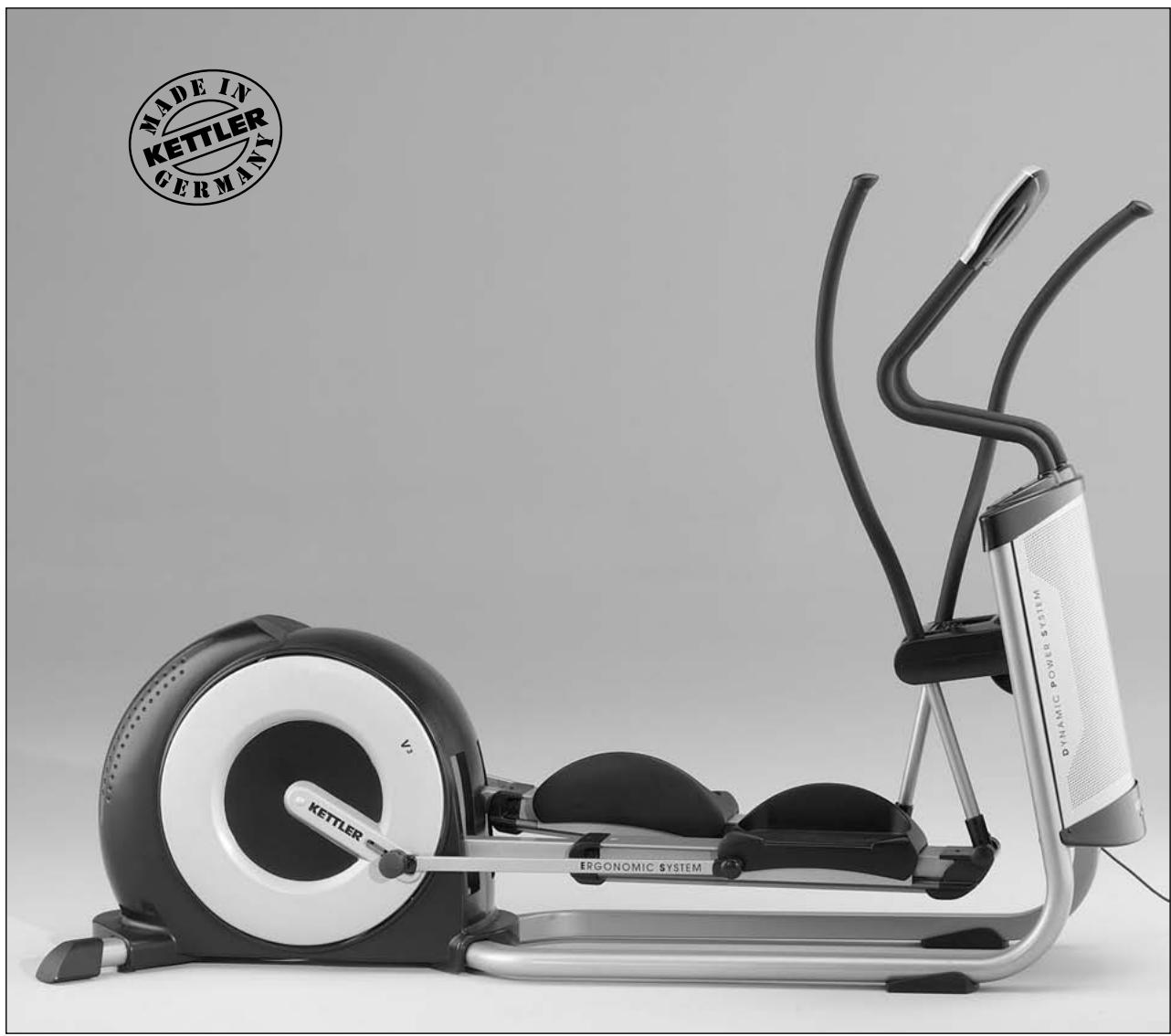

Montageanleitung Crosstrainer „V2”/„V3” Art.-Nr. 07864-400 / 07865-400

Der Umwelt zuliebe: Wir drucken auf 100% Altpapier!

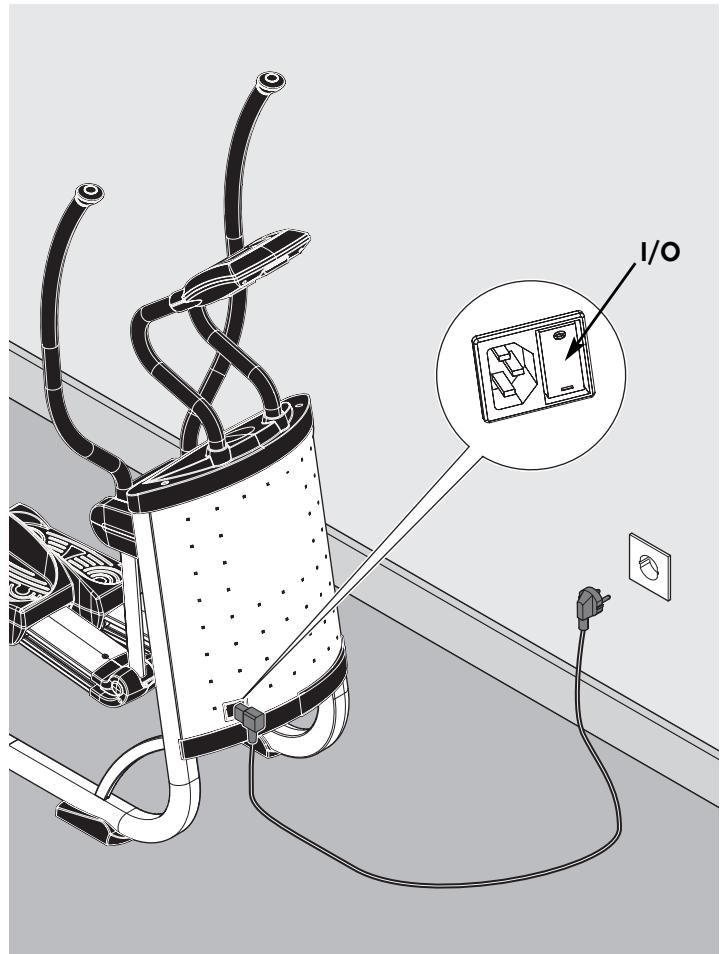

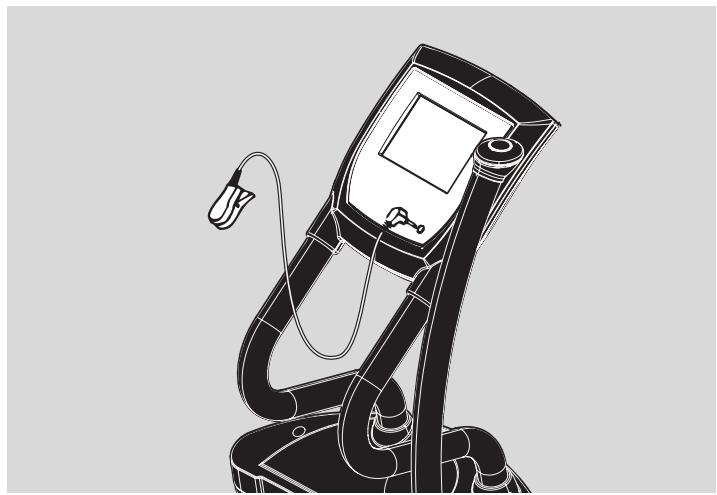

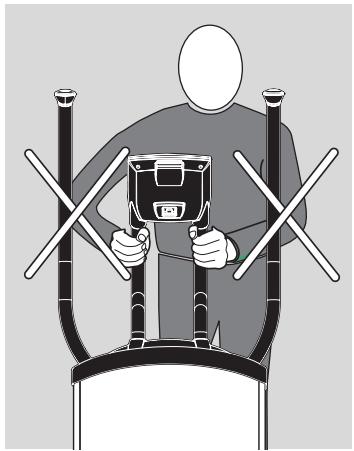

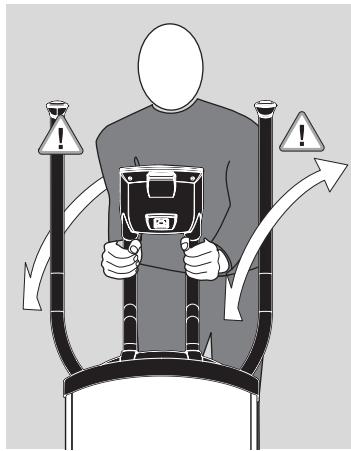

Wichtige Hinweise Bitte lesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. Zu Ihrer Sicherheit ■ Das Gerät darf nur für seinen bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen. Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einmal im Jahr). ■ Jegliche andere Verwendung ist unzulässig und möglicherwei- ■ Weisen Sie anwesende Personen (insbesondere Kinder) auf se gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden. ■ Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert. ■ Durch unsachgemäße Reparaturen und bauliche Veränderun- gen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen. ■ Beschädigte Bauteile können Ihre Sicherheit und die Lebens- dauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile. ■ Führen Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräte- teile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Griffbügel- und Trittplattenbefestigung sowie Lenker und Vorderrohrbefestigung. ■ Um das konstruktiv vorgegebene Sicherheitsniveau dieses mögliche Gefährdungen während der Übungen hin. ■ Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogramms sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen. ■ Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährdung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig. ■ Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler. ■ Der Standort des Geräts muss so gewählt werden, dass ausrei- chende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Nähe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben. ■ Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 180 kg geeignet. Zur Handhabung ■ Stellen Sie sicher, dass der Trainingsbetrieb nicht vor der ord- nungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird. ■ Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. ■ Eine Verwendung des Gerätes in direkter Nähe von Feuchträu- men ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getränke, Schweiß, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen. ■ Das Trainingsgerät ist für Erwachsene konzipiert und keines- falls als Kinderspielgerät geeignet. Bedenken Sie, dass durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie Kinder dennoch an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen. ■ Das Gerät entspricht der Klasse S der Sicherheitsnorm DIN EN 957-1/-9. ■ Das Gerät ist Klasse S (S=Studio) geprüft. Sollte das Gerät nicht im Heimbereich benutzt werden, beachten Sie dass der Zugang und die Beaufsichtigung speziell vom Eigentümer geregelt sein muss. Der Betrieb des Geräts in öffentlichen Bereichen darf nur unter fachlicher Aufsicht stattfinden. Der Umfang der Aufsicht ist von den Benutzern abhängig: Von ihrem Grad der Zuverlässigkeit, dem Alter, der Erfahrung usw. ■ Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Geräusche beim Rückwärtstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich. ■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel. ■ Das Gerät verfügt über ein magnetisches Bremssystem ■ Bei dem Crosstrainer handelt es sich um ein drehzahlunabhän- gig arbeitendes Trainingsgerät. ■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Gerät- einnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß! ■ Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz. ■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sport- schuhe). ■ Alle elektrischen Geräte senden beim Betrieb elektromagneti- sche Strahlung aus. Achten Sie darauf, besonders strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfälscht werden könnten (z. B. Pulsmessung). Montagehinweise ■ Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile

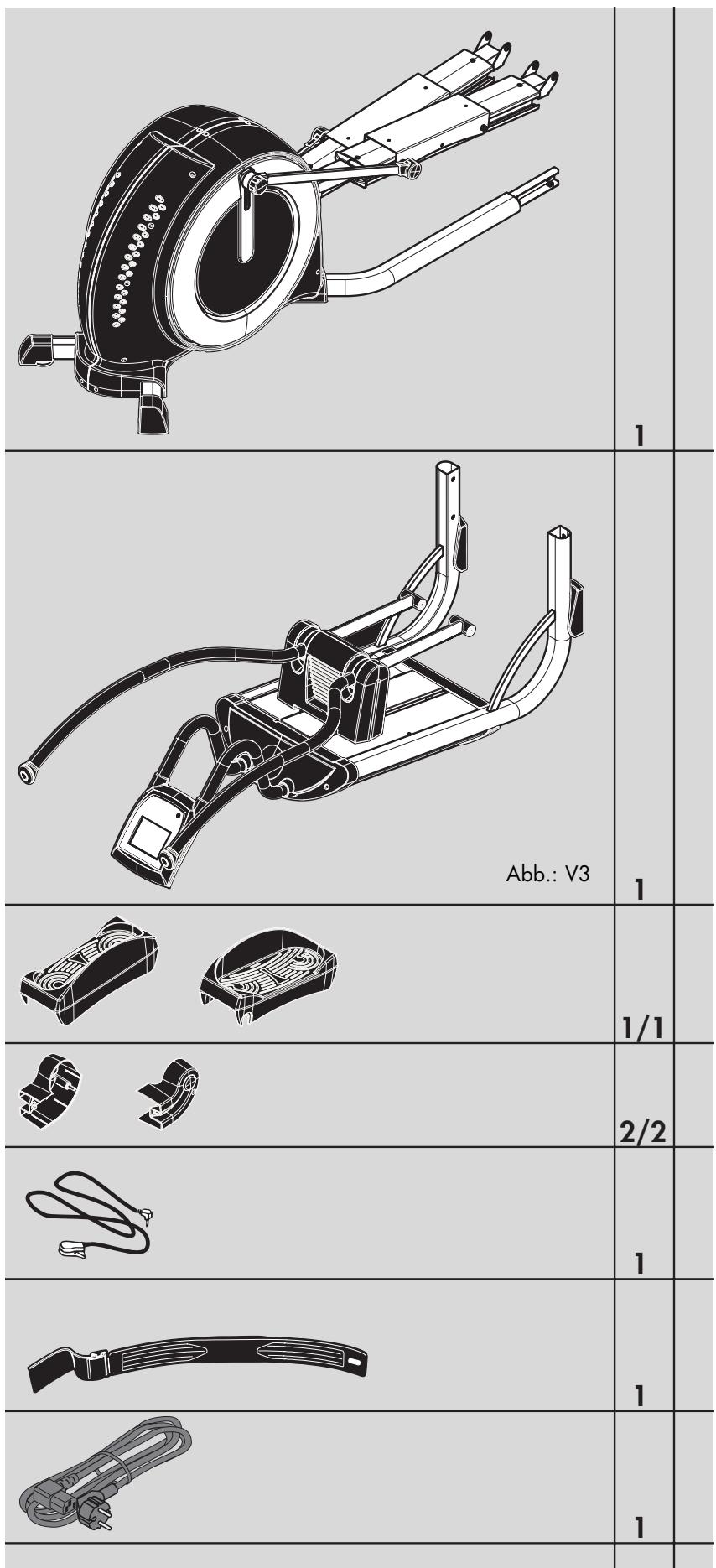

vorhanden sind (s. Checkliste) und ob Transportschäden vorlie-

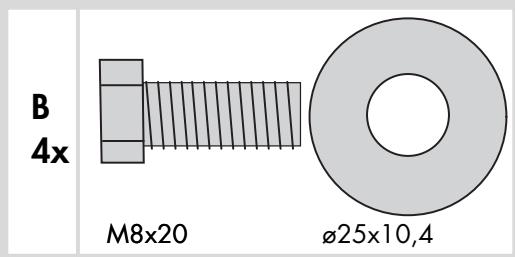

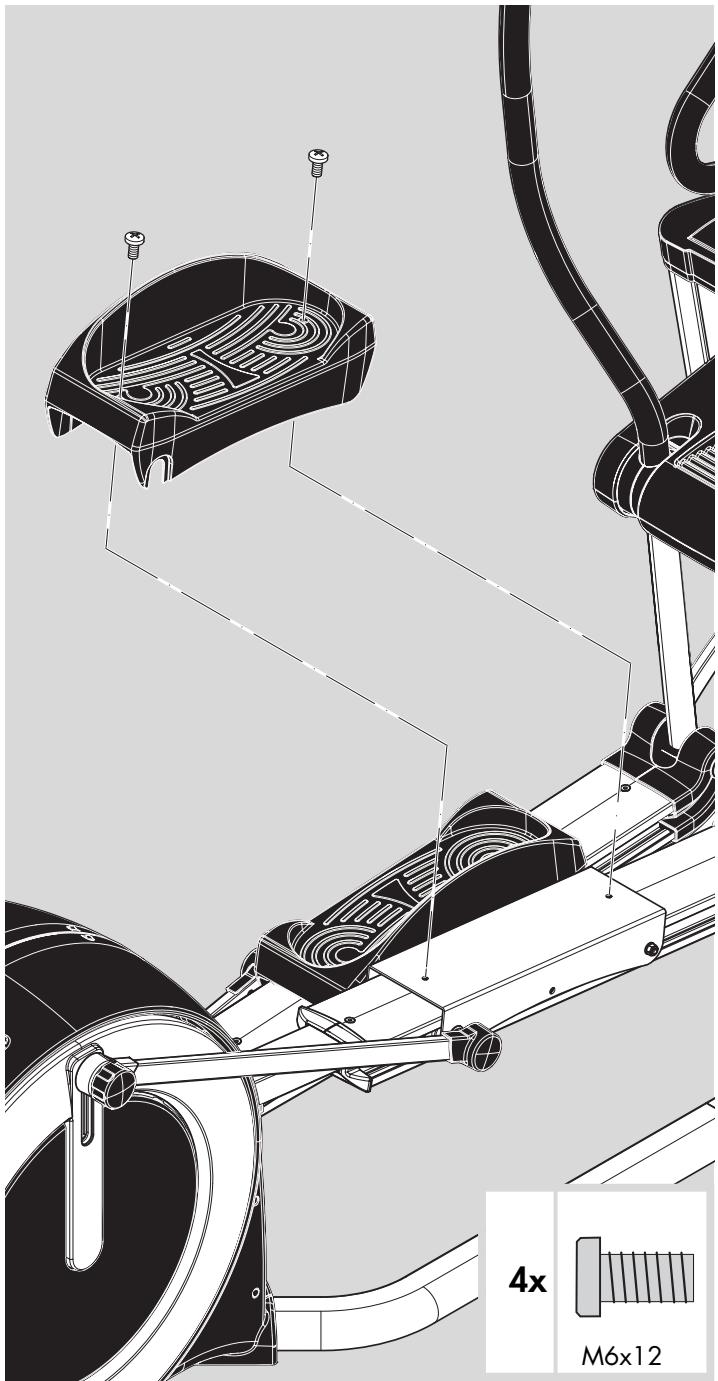

gen. Sollte es Anlass für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler. ■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie fahr! ■ Das für einen Montageschritt notwendige Verschraubungsma- das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben. terial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel. ■ Die Montage des Gerätes muss sorgfältig und von einer er- ■ Bitte verschrauben Sie zunächst alle Teile lose und kontrollieren wachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch. Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließend ziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschritt auf festen Sitz. Achtung: wieder gelöste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen. ■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor! ■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Bei Folien/Kunststofftüten für Kinder Erstickungsge- ■ Aus fertigungstechnischen Gründen behalten wir uns die Vor- montage von Bauteilen (z.B. Rohrstopfen) vor. Ersatzteilbestellung Seite 24-29 Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes (siehe Ersatzteilliste) an. Entsorgungshinweis KETTLER-Produkte sind recyclebar. Führen Sie das Gerät am Ende der Nutzungsdauer einer sachge- Bestellbeispiel: Art.-Nr. 07864-400 / Ersatzteil-Nr. 70128424 / 1Stück / Serien-Nr.: .................... Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann. Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist dieses durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.

rechten Entsorgung zu (ortliche Sammelstelle).

HEINZ KETTLER GmbH & Co. KG Postfach 1020 · D- 59463 Ense-Parsit

KETTLER Austria GmbH Ginzkeyplatz 10 · 5020 Salzburg Trisport AG Im Bösch 67 · CH-6331 Hünenberg http://www.kettler.de

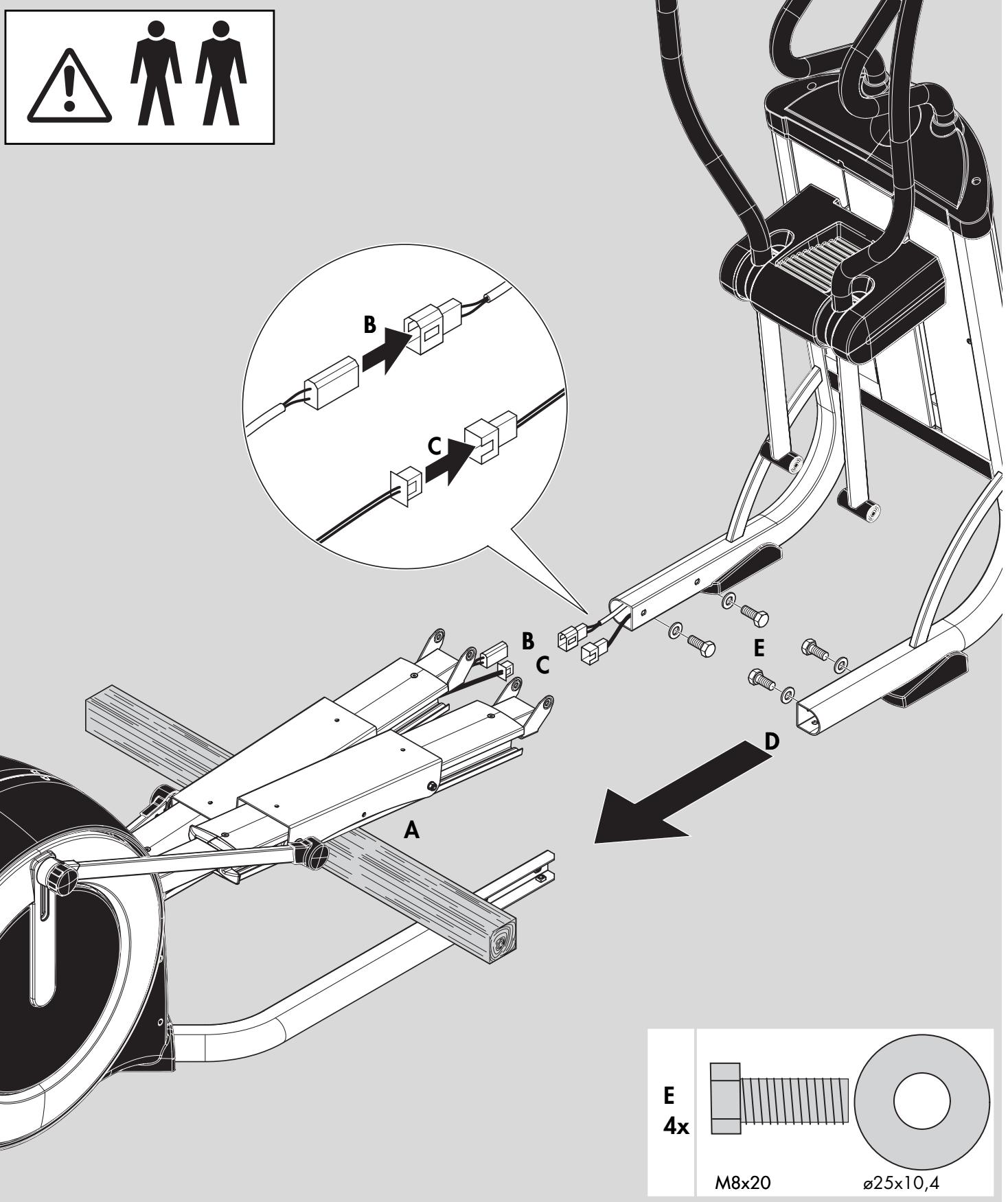

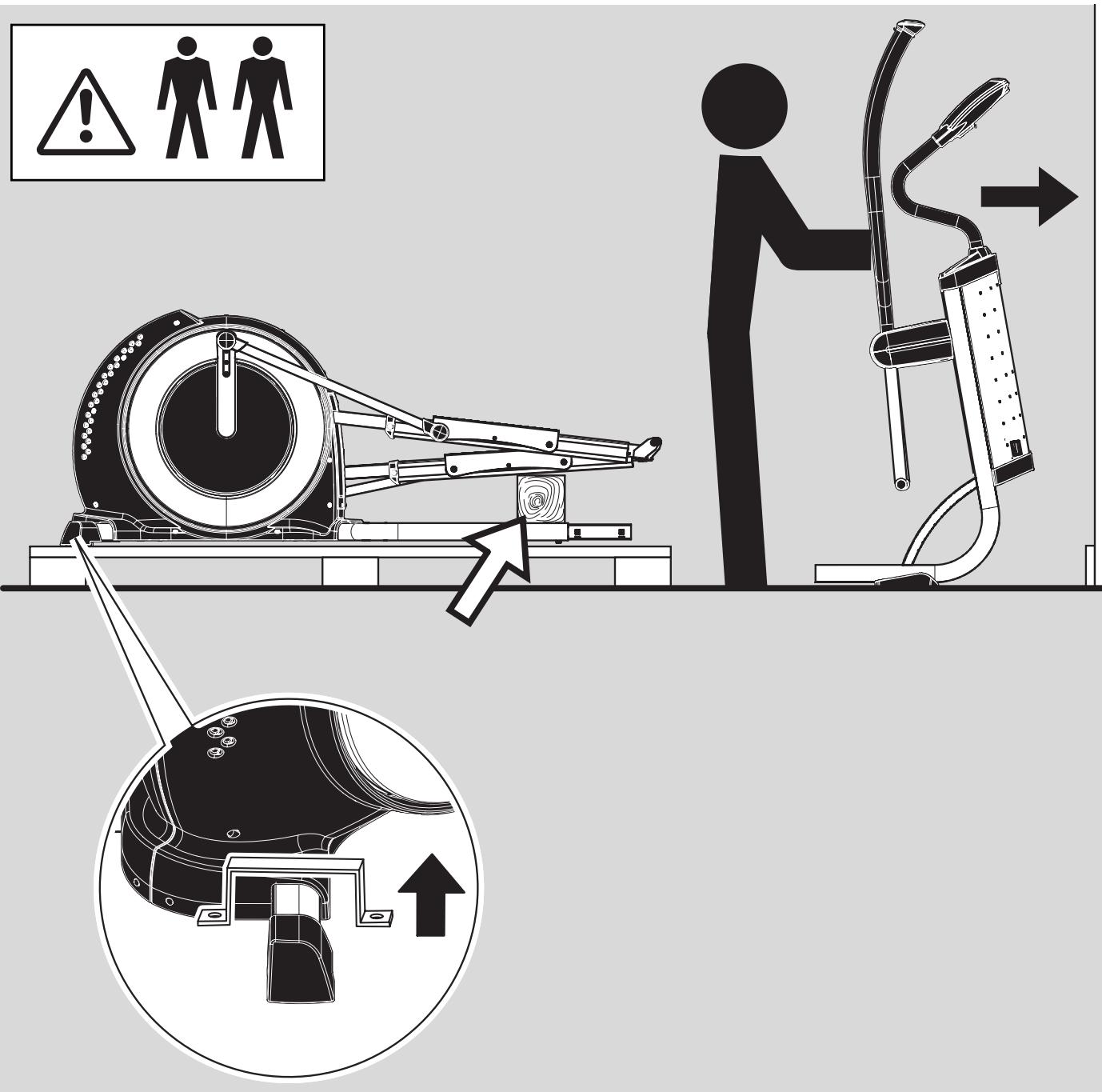

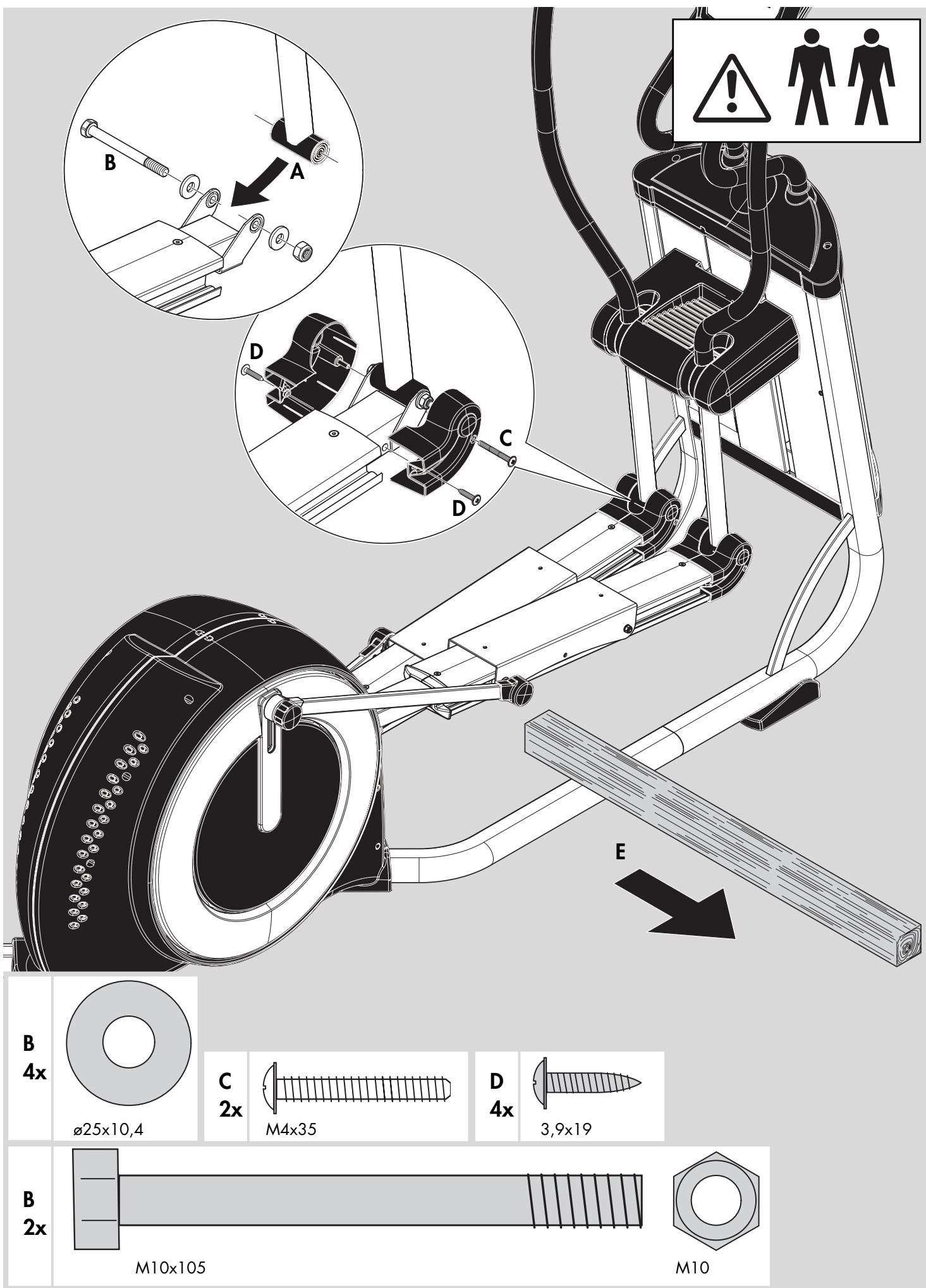

Sichern Sie das Gerät für den folgenden Montageschritt unbedingt gegen Abrutschen und/oder Umkippen!

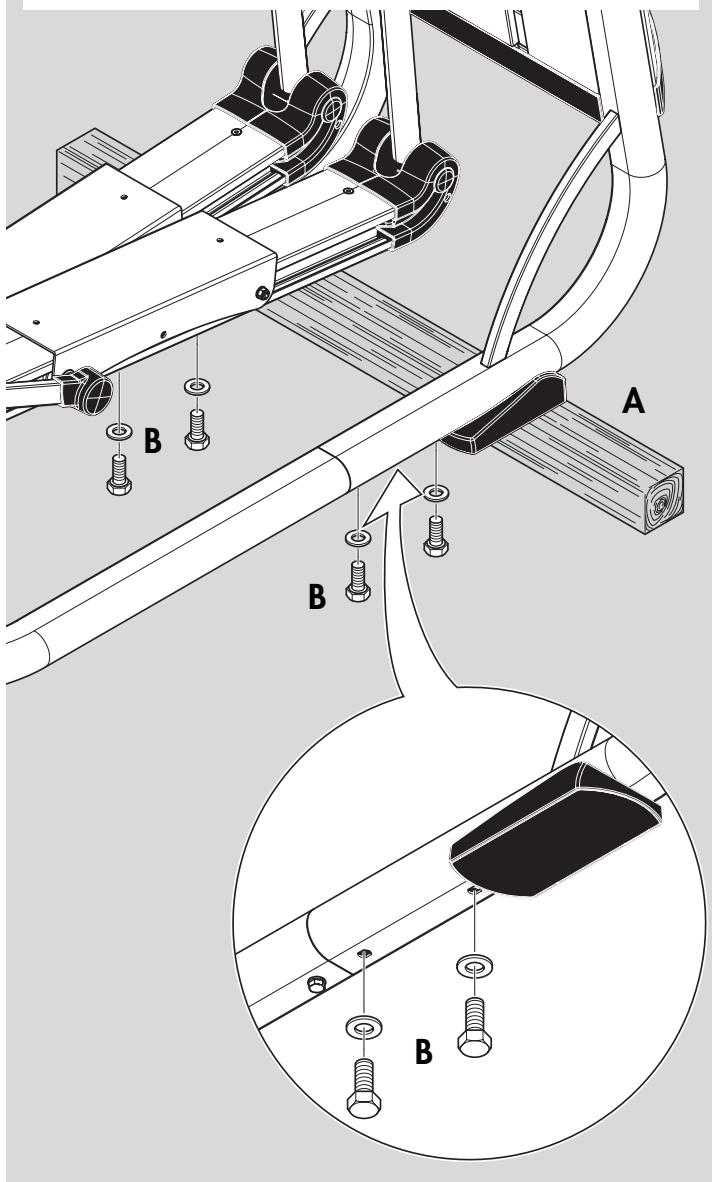

Bitte ziehen Sie alle Schraubverbindungen des Grundrahmens nach Abschluss des Montageschrittes fest an.

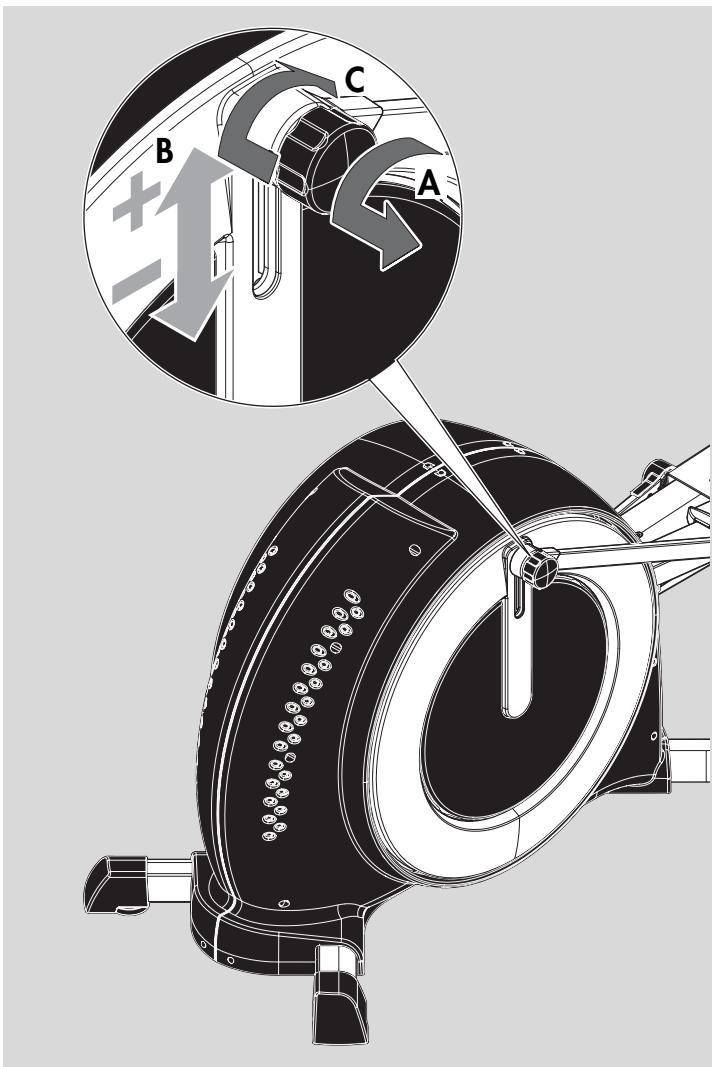

Verstellung der Schrittlänge: Lösen Sie die Stellschraube und stellen Sie die Schrittlänge ein. Faustregel: größere Personen = längere Schrittlänge = nach oben verschieben, kleine Personen = kürzere Schrittlänge = nach unten verschieben. Ziehen Sie die Schraube anschließend wieder richtig fest.

Batteriewechsel Weicht Uhrzeit und/oder Datumsanzeige trotz erneuter Einstellung bald erheblich ab, wird ein Batteriewechsel erforderlich. Der Computer ist mit einer Batterie ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor: onderstaande manier verwisselen: ■ Schrauben Sie das Cockpit-Hinterteil ab und ersetzen Sie die ■ Let op dat u de + en - zijde goed plaatst. Batterie durch eine neue vom Typ 3V Lithium CR2032. ■ Achten Sie auf die korrekte Polarität. ■ Schroef het plaatje aan de achterzijde van de computer los en vervang de batterij door een nieuwe van het type 3V lithium CR2032. ■ Komen er na verwisseling nog foutieve functies voor, haalt u dan de batterijen nog eens uit het vak en duw ze weer terug. ■ Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kom- men, klemmen Sie die Batterien noch einmal kurz ab und wieder an. Belangrijk: batterijen vallen niet onder de garantie. Lege energiecellen mogen niet met het huisvuil mee. Lever uw bijdrage aan het milieu en lever gebruikte batterijen apart in bij de daarvoor aangewezen depots, zodat de ingezamelde batterijen daarna naar behoren vernietigd en milieuvriendelijk gerecycled kunnen worden. Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen. Verbrauchte Energiezellen dürfen nicht mehr in den Hausmüll. Bitte leisten Sie Ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammelten Batterien anschließend ordnungsgemäß beseitigt oder umweltverträglich recycelt werden können.

Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes an.

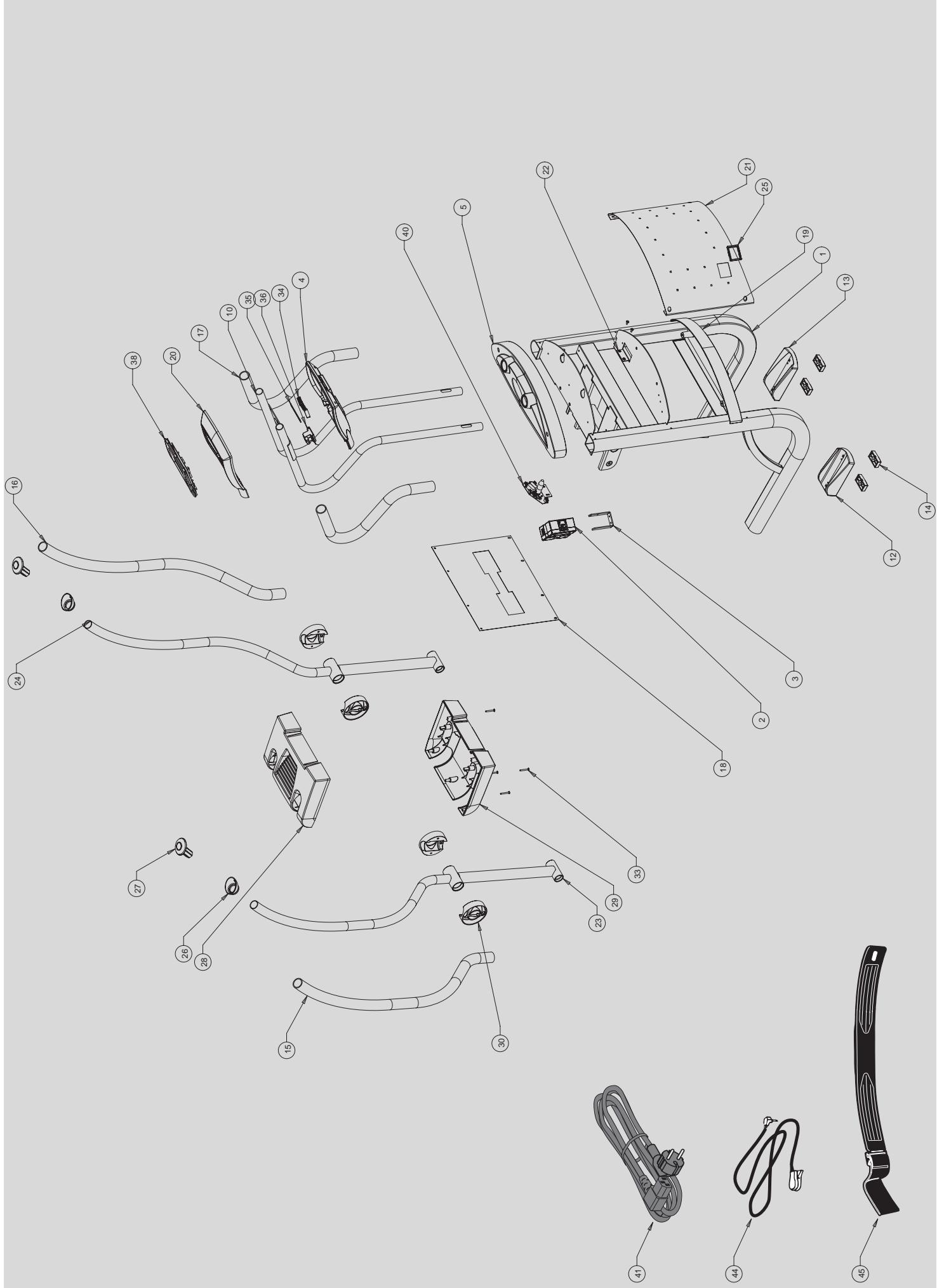

Ersatzteilzeichnung Hinterbau V2/V3, Art. Nr. 07864-400/Art. Nr. 07865-400 Ersatzteilliste Hinterbau Art. Nr. 07864-400/Art. Nr. 07865-400

Cross-Trainer Syncross, Hinterbau V2/V3 PosNr. Bezeichnung

Hinterbau Verbindungsprofil Sicherungsring DIN 472 42x1,75 Sicherungsring DIN 471 Ø 20x1,2 Pendelkugellager 2204-2RS Kugellager 6004-2Z Sicherungsring DIN 472 47x1,75 Achse 20x139, V2/V3 13-05053-0 Kurbelarm Pedalachse 25x124 mm Riemenscheibe Tellerfeder DIN 2093 A40F Pedal kpl. Exzenterscheibe Rundblockmagnet Ø 10x10 mm Führungsschiene Fußträgerblech kpl. Magnetaufnahme für Rundmagnet Ø 10 Verbindungsstrebe Verbindungsbolzen Gelenklager KGLM 10 Schwungscheibe (10 kg) kpl. Spulenkörper gewickelt Spannhebel kpl. Poly-V-Riemen PJ6x1651 Rillenkugellager Höhenausgleich für Hinterbau M10x30 Gelenklager KGLM 16 Bundmutter PA-Scheibe Ø 32x Ø 8,5x2 Klemmschraube Verstellmutter Distanzbuchse Laufrolle 4313 Distanzring Ø 25x2x17,5 für Pedalrohr Distanzring Ø 25x2x6,5 für Hauptlager Abdeckscheibe rechts 4293 PT-Li Schraube Schienenabdeckung hinten rechts 4299 Schienenabdeckung vorne rechts 4297 Fußtritt links 4296 Haube rechts 4290 Fußtritt rechts 4295 Haube links 4291 Einsatz für Abdeckscheibe 4292 Schienenabdeckung hinten links 4300 Stütz- und Montagerahmen 4294 Passscheibe DIN 988 10,7x18x1,0 Starlockscheibe Ø 10 Abdeckung Führungsstange vorne rechts 4301 Abdeckung Führungsstange vorne links 4302 Abdeckung Führungsstange hinten rechts 4303 Feder für Umlenkrolle Abdeckung Führungsstange hinten links 4304 Endkappe hinten rechts 4309 Endkappe hinten links 4310 Fußrohrdurchlass 4311 Verkleidungsabschluss 4312 Schienenabdeckung vorne links 4298 Bodenschoner für Hinterbau 28x20 mm Abdeckscheibe links 4293 Commande de pièces de rechange Ordine di pezzi di ricambio

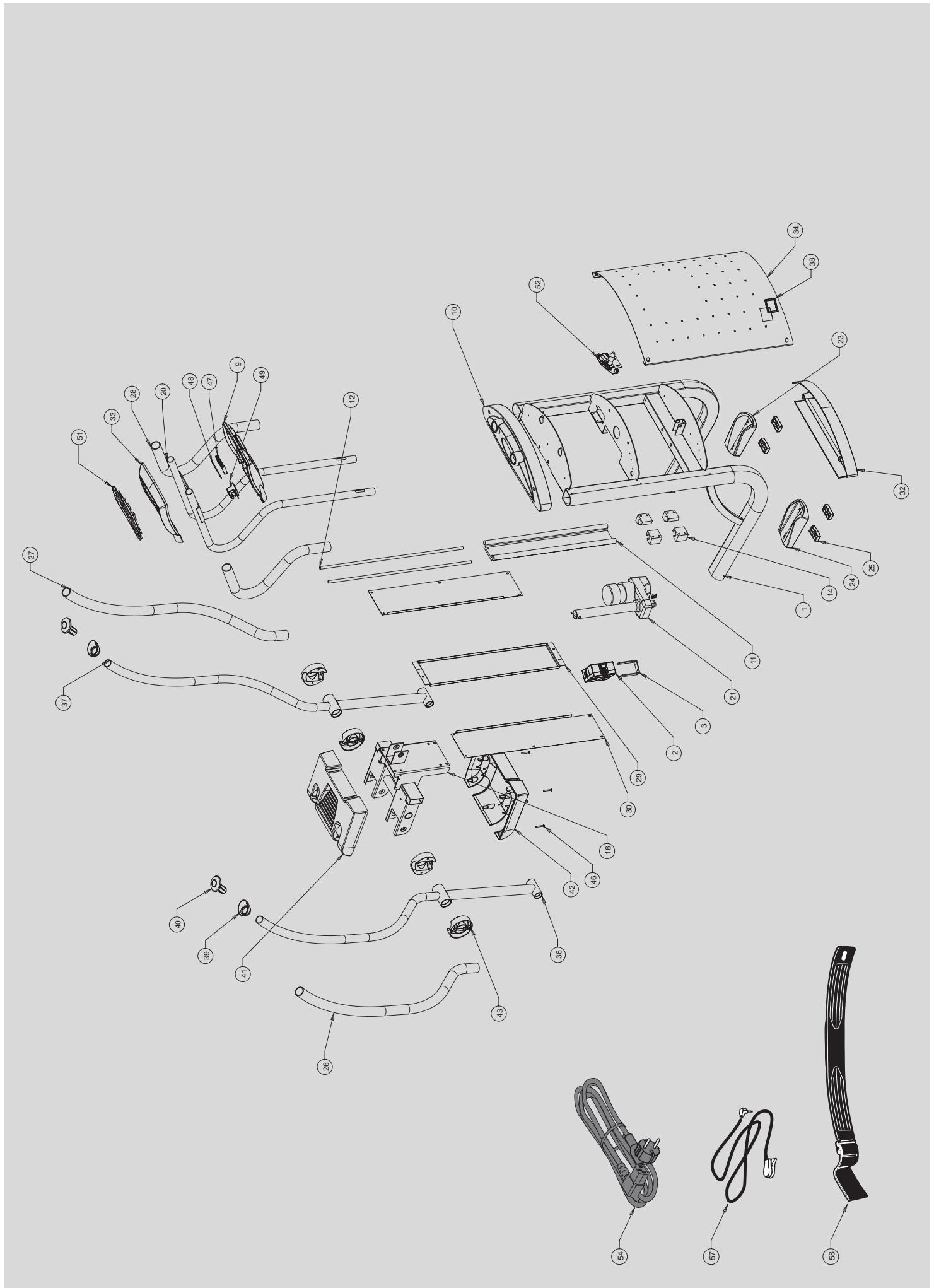

Ersatzteilzeichnung, Vorderbau V2, Art. Nr. 07864-000 Ersatzteilliste Vorderbau Art. Nr. 07864-000

Commande de pièces de rechange Ordine di pezzi di ricambio Crosstrainer Syncross, Vorderbau V2 PosNr. Bezeichnung

Vorderbau Netzteil 9 VDC/30 VDC Halteblech für Trafo 8132 Cockpit-Unterteil für USB/LAN-Anschluss 4297 Verkleidung Vorbau oben 4305 Cockpit-Halter kpl. Bodenschoner vorne links 4308 Bodenschoner vorne rechts 4307 Einsteckteil für Bodenschoner für Rohr Ø 60-2389 Softgrip 27,5x3x1070 mm Softgrip 27,5x3x690 mm Verkleidungsblech 2045 Verkleidung Vorbau unten 4306 Cockpit-Oberteil 4277 Frontblende kurz 1969 Armhebel rechts kpl. mit Distanzstück und Kugellager Armhebel links kpl. mit Distanzstück und Kugellager Blende für Netzstecker Rohrendkappe Teil 2 4354 Rohrendkappe Teil 1 4353 Verkleidung Lagerbock Oberteil 4355 Verkleidung Lagerbock Unterteil 4356 Gelenkpunktverkleidung 4359 PT-Li Schraube Ø 4x35 Kartenlesegerät (Chip Card Reader) Befestigungsblech für Kartenlesegerät USB-Schnittstelle Monitor SE1X Verbindungsplatine mit Aufnahmeblech und Zahnscheiben Netzleitung Version Euro abgew. Verl.-Kabel 1900 mm Syncross, ohne Abb. Stromkabel 1900 mm Syncross, ohne Abb. Pulsaufnehmer Cardio-Puls-Set Chipkarte für Ergo Top, ohne Abb. Schraubenbeutel, o. Abb.

Ersatzteilzeichnung, Vorderbau V3 Art. Nr. 07865-000 Ersatzteilliste Vorderbau Art. Nr. 07865-000

Commande de pièces de rechange Ordine di pezzi di ricambio Crosstrainer Syncross, Vorderbau V3 PosNr. Bezeichnung

Vorderbau Netzteil 9 VDC/30 VDC-AC-Out Halteblech für Trafo Cockpit-Unterteil für USB/LAN-Anschluss Verkleidung Vorbau oben Profilschiene für Höhenverstellung Gewindestange Gleitführung WJ200UM-01-20 Armhebelträger Cockpit kpl. Hubmotor Bodenschoner vorne links für 4308 Bodenschoner vorne rechts für 4307 Einsteckteil für Bodenschoner für Rohr Ø 60 2389 Softgrip 27,5x3x1070 mm Softgrip 27,5x3x690 mm Verkleidungsblech vorne Mitte 2047 Verkleidung vorne Verkleidung Vorbau unten 4306 Cockpit-Oberteil 4277 Frontblende Armhebel rechts kpl. mit Distanzstück und Kugellager Armhebel links kpl. mit Distanzstück und Kugellager Aufnahme für Netzstecker 4323 Rohrendkappe Teil 2 Rohrendkappe Teil 1 Verkleidung Lagerbock Unterteil Verkleidung Lagerbock Oberteil Gelenkpunktverkleidung PT-Li Schraube Ø 4x35 Kartenlesegerät (Chip Card Reader) Befestigungsblech für Kartenlesegerät USB-Schnittstelle Monitor SE1X Verbindungsplatine mit Aufnahmeblech und Zahnscheiben Netzleitung Version Euro abgew. Verl.-Kabel 1900 mm Syncross, o. Abb. Stromkabel 1900 mm Syncross, o. Abb. Pulsaufnehmer Cardio-Puls-Set Chipkarte für Ergo Top, o. Abb. Schraubenbeutel, o. Abb.

HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D- 59463 Ense-Parsit docu 1612/11.05 www.kettler.de
