BEDIENUNGSANLEITUNG VITO XL KETTLER

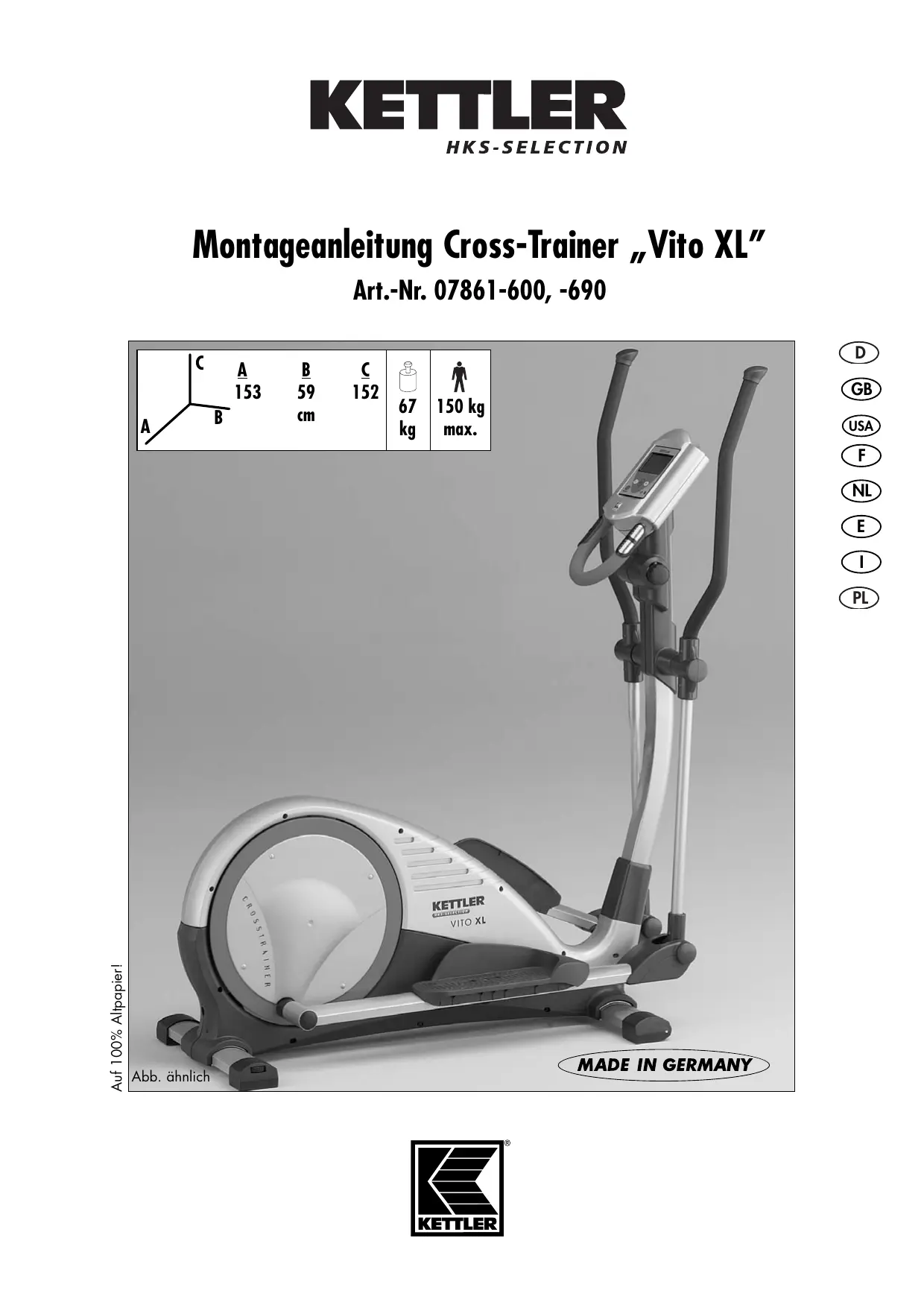

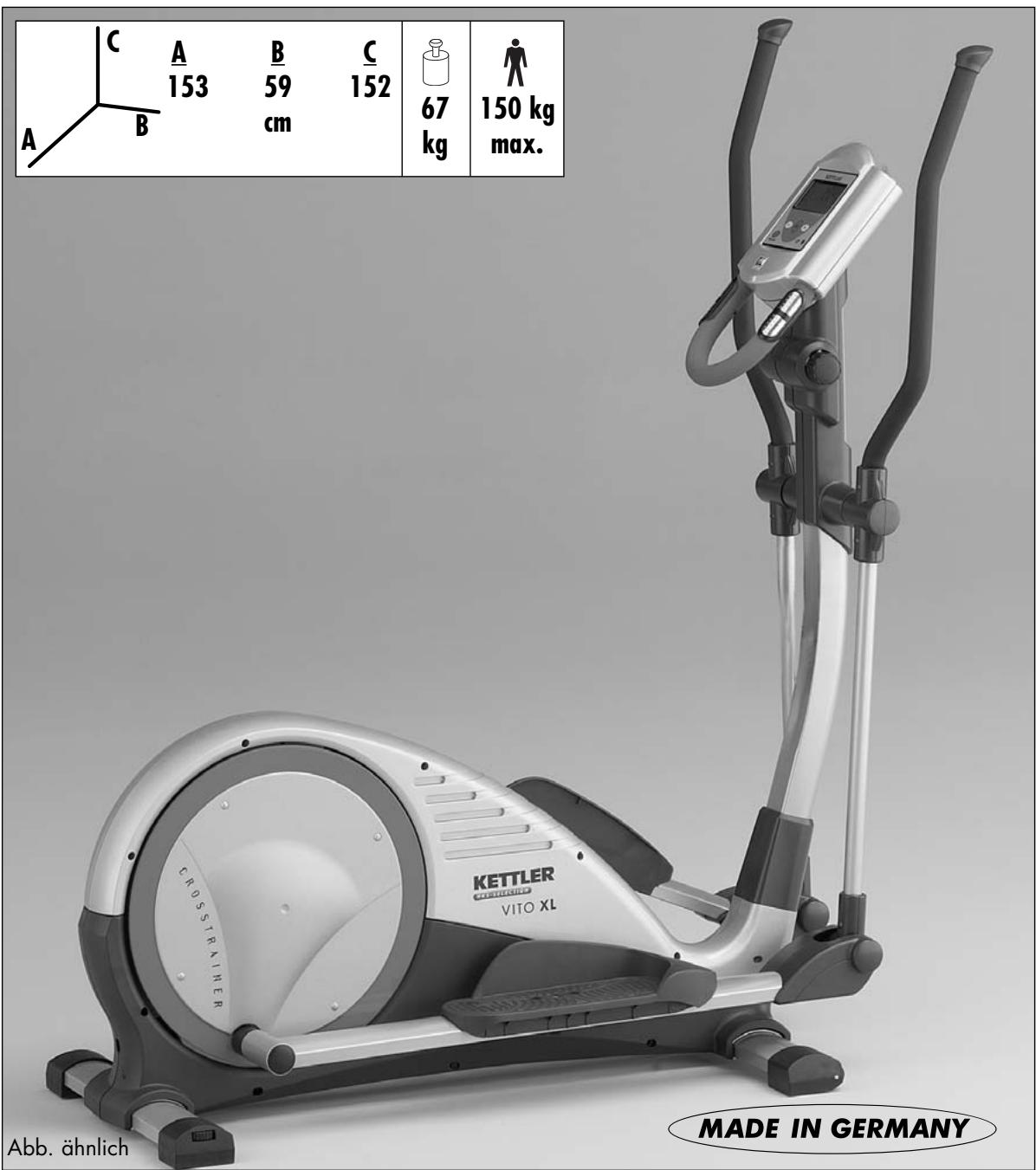

Montageanleitung Cross-Trainer „Vito XL"

Art.-Nr. 07861-600, -690

Bitte lessen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfähig auf.

Zu Ihrer Sicherheit

Das Gerätarf nur für seinen bestimmungsgemäBen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäß Gebrauch verursicht werden.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgeschichert.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteilesofar aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
Führn Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Griffbügel- und Trittplattenbefestigung sowie Lenker und Vorderrohrbefestigung.

Zur Handhabung

Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträmen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Getrände, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.
Das Trainingsgerät ist für Erwachsene konzipiert und keines falls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder dennoch an das Gerät setzen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Der Crosstrainer entspricht der DIN EN 957 -1/-9, Klasse HB. Er ist dementsprechend nicht für dentherapeutischen Einsatz geeignet.
Ein eventuell auftretendes leises, bauartbedingtes Gerausch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Gerauschbeim Rückwartstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.

Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit thisem Geröt geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Hisres Trainingsprogramms sein. Falsches oder übermöbiges Training kann zu Gesundheitsschäden führen.
■ Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.
Der Standort des Geräts muss so gewählt werden, dass ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollte das Aufstellen unterbleiben.

■ Verwenden Sie zur regelmäßigen Säuberung, Pflege und Wartung unser speziell für KETTLER-Sportgeräte freiogegebenes Geräte-Pflege-Set (Art.-Nr. 07921-000), welche Sie über den Sportfachhandel beziehen können.
Das Gerät verfügbar über ein magnetisches Bremssystem.
Fur die einwandfreie Funktion der Pulserfassung ist eine Spannung von mindestens 2, 7 Volt an den Batterieklemmen erforderlich (bei Geräten ohne Netzanschluß).
■ Bei dem Crosstrainer handelt es sich um ein drehzahlabhängig arbeitendes Trainingsgerät.
■ Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschwei!
■ Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sport-schuhe).
Alle elektrischen Geräte senden beim Betrieb elektromagnetische Strahlung aus. Achten Sie darauf, besonderss strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cokkpts oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfülltscht werden konnten (z. B. Pulsmessung).

Montagehinweise

■Bitte prufen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es AnlaB fur Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.
Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■ Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Ver

Ersatzteilbestellung Seite 23-25

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes (siehe Handhabung) an.

Bestellbeispel: Art.-Nr. 07861-600 / Ersatzteil-Nr. 70121517 / 1 Stück / Serien-Nr.:

Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.

Warenretouren sind nur nach Absprache und mit transportsicherer (Innen-)Verpackung, möglichst im Originalkarton vorzunehmen.

Wichtig ist eine detaillierte Fehlerbeschreibung/Schadensmeldung!

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist die-ses durch den Zusammen „mit Verschraubungsmaterial" bei der Er

packungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststofftuten für Kinder Erstickungsgefahr!

Das für einen Montageschrift notwithstandinge Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
■ Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

satzeilbestellung anzugegeben.

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führten Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).

Heinz KETTLER GmbH & Co. KG

SERVICECENTER

Henry-Everling-Str. 2

Tel.: 02307 / 974-111

D-59174 Kamen

Fax: 02307 / 974-295

www.kettler.de

Mail: [e-mail]

KETTLER Austria GmbH

Ginzkeyplatz 10 · A - 5020 Salzburg

CH Trisport AG

Im Bösch 67·CH-6331 Hūnenberg

http://www.kettler.de

GB USA Important Instructions

B KETTLER Benelux B.V.

Filiaal Belgie · Brandekensweg 9 · B-2627 Schelle

CH Trisport AG

Im Bösch 67·CH-6331 Hünenberg

http://www.kettler.de

B KETTLER Benelux B.V.

Filaal Belgie · Brandekensweg 9 · B2627 Schelle

http://www.kettler.de

Im Bösch 67·CH-6331 Hūnenberg

http://www.kettler.de

Messhilfe für Verschraubungsmaterial

GB Measuring help for screw connections
Gabarit pour système de serrae
NL Meethlp voor schroefmaterial

Checkliste (Packungsinhalt)

Die beiden Schrauben D müssen aus technischen Gründen zuerst angezogen werden. Erst dann die Schrauben E anziehen.

GB IMPORTANT!

Eine schwache oder erloschene Computeranzeige macht einen Batteriewechsel erforderlich. Der Computer ist mit zwei Batterien ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor:

■ Nehmen Sie den Batteriefachdeckel ab und ersetzen Sie die Batterien durch zwei neue vom Typ AA 1,5V.
Achten Sie beim Einsatz der Batterien auf die Kennzeichnung im Batteriefachboden.
Sollte es nach dem Wiedereinschalten zu Fehlfunktionenkommen, klemmen Sie die Batterien noch einmal kurz ab und wieder an.

Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.

Verbrauchte Energiezellen dürfen nicht mehr in den Hausmüll.

Bitte leisten Sie ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammlten Batterien anschließend ordnungsgemäß beseitigt oder umweltverträglich recyclelt werden können.

GB Battery change

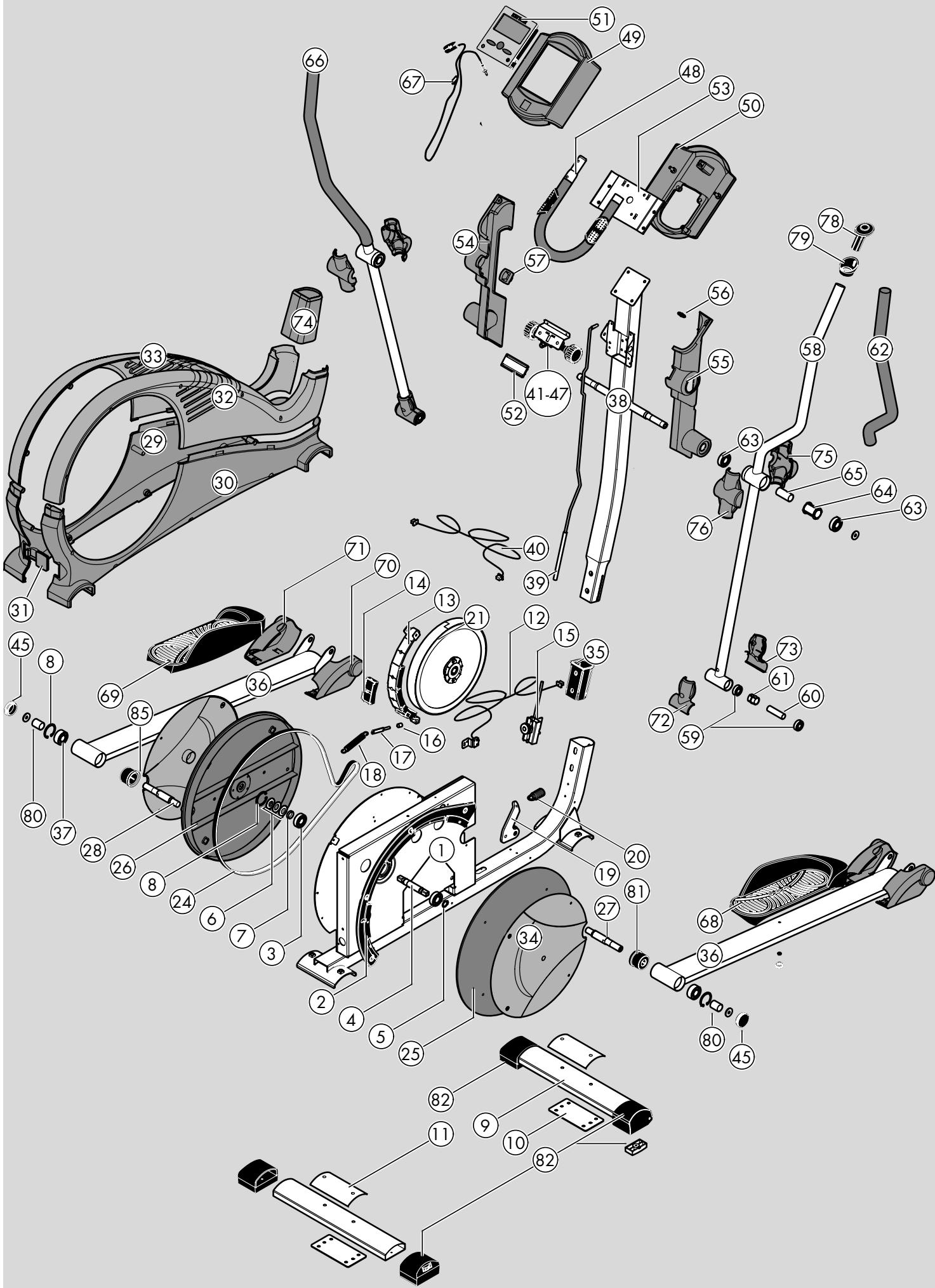

Ersatzteilbestellung

GB Spare parts order
E Pedido de recambios

D Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stukkzahl und die Seriennummer des Gerätes an.

Pos.-Nr.	CrosstrainerVito XLBezeichnung	Stück	07861-600EuropaBestell-Nr.	07861-690USABestell-Nr.
1	Grundrahmen	1	94315900	94315900-10
2	Kassettenblechaufsatz (3322)	1	70128492	70128492
3	Kugellager 6203-ZZ	2	33100023	33100023
4	Welle für Crosstrainer17x114,5 mm	1	11300055	11300055
5	Seegerring A 17 DIN 471	2	10709021	10709021
6	Tellerfeder	3	10600004	10600004
7	Distanzring ø22.2x2x5	1	97201470	97201470
8	Sicherungsring I 40 DIN 472	1	10709024	10709024
9	Bodenrohr 80x33 mm	2	91111951-20	91111951-20
10	Halteblech BD1456	2	97200256	97200256
11	Folienpapier für Crosstrainer	2	34010120	34010120
12	Kontakthalteblech kpl.	1	91170536	91170536
13	Magnetbügel + 3 Magnete	1	94313567-20	94313567-20
14	Magnetsegmenteil	3	67000170	67000170
15	Aufnahme + Schubstange montiert	1	94315902	94315902
16	Schraubnippel	1	43004018	43004018
17	Stellspindel	1	97201389	97201389
18	Zugfeder 4-5891	1	25605891	25605891
19	Aufnahmeblech mit 2 Kugellager 6300-ZZ f. Crosstrainer montiert	1	94313101-20	94313101-20
20	Zugfeder 4-5279	1	25635052	25635052
21	Schwungrad und Lagerwelle montiert	1	91140379	91140379
22	Kugellager 6203-ZZ C3 (o. Abb. zu pos. 21)	1	33100017	33100017
23	Kugellager 6005-ZZ (o. Abb. zu pos. 21)	1	33100042	33100042
24	Poly-V-Riemen 1651 PJ6	1	67005127	67005127
25	Laufrad rot	1	94315240	94315240
26	Riemenscheibe rot	1	94315243	94315243
27	Lagerachse 20x120,5 Rechtsgewinde	1	97202720	97202720
28	Lagerachse 20x120,5 Linksgewinde	1	97202721	97202721
29	Seitenverkleidung links unter (4352)	1	70128907	70128907
30	Seitenverkleidung rechts unter (4351)	1	70128906	70128906
31	Netzsteckerabdeckung (4195)	1	70128757	70128757
32	Seitenverkleidung rechts oben (3999)	1	70128818	70128818
33	Seitenverkleidung links oben (4000)	1	70128819	70128819
34	Rondenabdeckung	2	94315477-20	94315477-20
35	Führungsbuchse (4001)	1	70128698	70128698
36	Pedalarm + Pendellager montiert	2	94315247-20	94315247-20
37	Pendelkugellager 2203-2RS	2	33100047	33100047
38	Vorderrohr	1	94315904-20	94315904
39	Schaltgestänge	1	97201951	97201951
40	Verlängerungskabel S-19/1200	1	67000549	67000549
41	Verstellhebel (1716)	1	70127070	70127070
42	Drehknopf (1715)	1	70127080	70127080
43	Verstellrad (2016)	1	70127500	70127500
44	Sicherungsscheibe	1	97200358	97200358
45	Stopfenø42	4	10100079	10100079
46	Distanzrohrø12x1,8x22 mm	1	97201443	97201443
47	Distanzrohrø10x0.9x20.5 mm	1	97200553	97200553
48	Griffbügel Unterveril rot	1	94317476	94317476
49	Cockpit Oberteil (4709)	1	70126382	70126382
50	Cockpit Unterveril (4710)	1	70126380	70126380
51	Computer ST2510-68 (geprüft)	1	94315908-20	94316719
52	Zeiger (1728)	1	91170207	91170207
53	Trägerblech	1	97200036	97200036
54	Cockpitsätze links (3549)	1	70128558	70128558
55	Cockpitsätze rechts (3548)	1	70128557	70128557
56	Verbindungsbolzen	1	70128446	70128446
57	Einschstubick (3550)	1	70128556	70128556
58	Armhebe rechts (kpl. montiert mit Pos. 59, 60, 61, 62 SW, 63, 64, 65)	1	94317028	94317028
59	Kugellager 6200-ZZ für Crosstrainer	4	33100036	33100036
60	Distanzrohrø16x2x59 mm	2	97201482	97201482
61	Zentrierhülse (4511)	2	70128296	70128296
62	Softgrip SW	2	10118034	10118034
63	Kugellager 6203-ZZ für Crosstrainer	4	33100038	33100038
64	Zentrierhülse (3781)	2	70128347	70128347
65	Distanzrohrø22.2x2x48 mm	2	97201462	97201462
66	Armhebe links (kpl. montiert mit Pos. 59, 60, 61, 62 SW, 63, 64, 65)	1	94317029	94317029
67	Ohrclip P-03	1	67000653	67000653
68	Fußtritt rechts (4003)	1	70128702	70128702
69	Fußtritt links (4004)	1	70128703	70128703
70	Gelenkapabdeckung rechts (4009)	2	70128696	70128696
71	Gelenkapabdeckung links (4010)	2	70128697	70128697
72	Gelenkpunktverkleidung Teil 1 (3167)	2	70128413	70128413
73	Gelenkpunktverkleidung Teil 2 (3168)	2	70128414	70128414
74	Lenkerrohrabdeckung (3089)	1	70128569	70128569
75	Drehpunktverkleidung Teil 2 (3166)	2	70128412	70128412
76	Drehpunktverkleidung Teil 1 (3165)	2	70128411	70128411
77	Schraubenbeutel o. Abb.	1	94316831	94316831
78	Rohrendkappe Teil 1 (4011)	2	70121517	70121517
79	Rohrendkappe Teil 2 (4013)	2	70121518	70121518
80	Distanzrohrø22.2x2x27.5 mm	2	97201463	97201463
81	Distanzhülse (3126)	2	70133275	70133275
82	Bodenschoner-Set	1	94317278	94317278
