BEDIENUNGSANLEITUNG TEDDY KETTLER
Montageanleitung und Handhabungshinweise

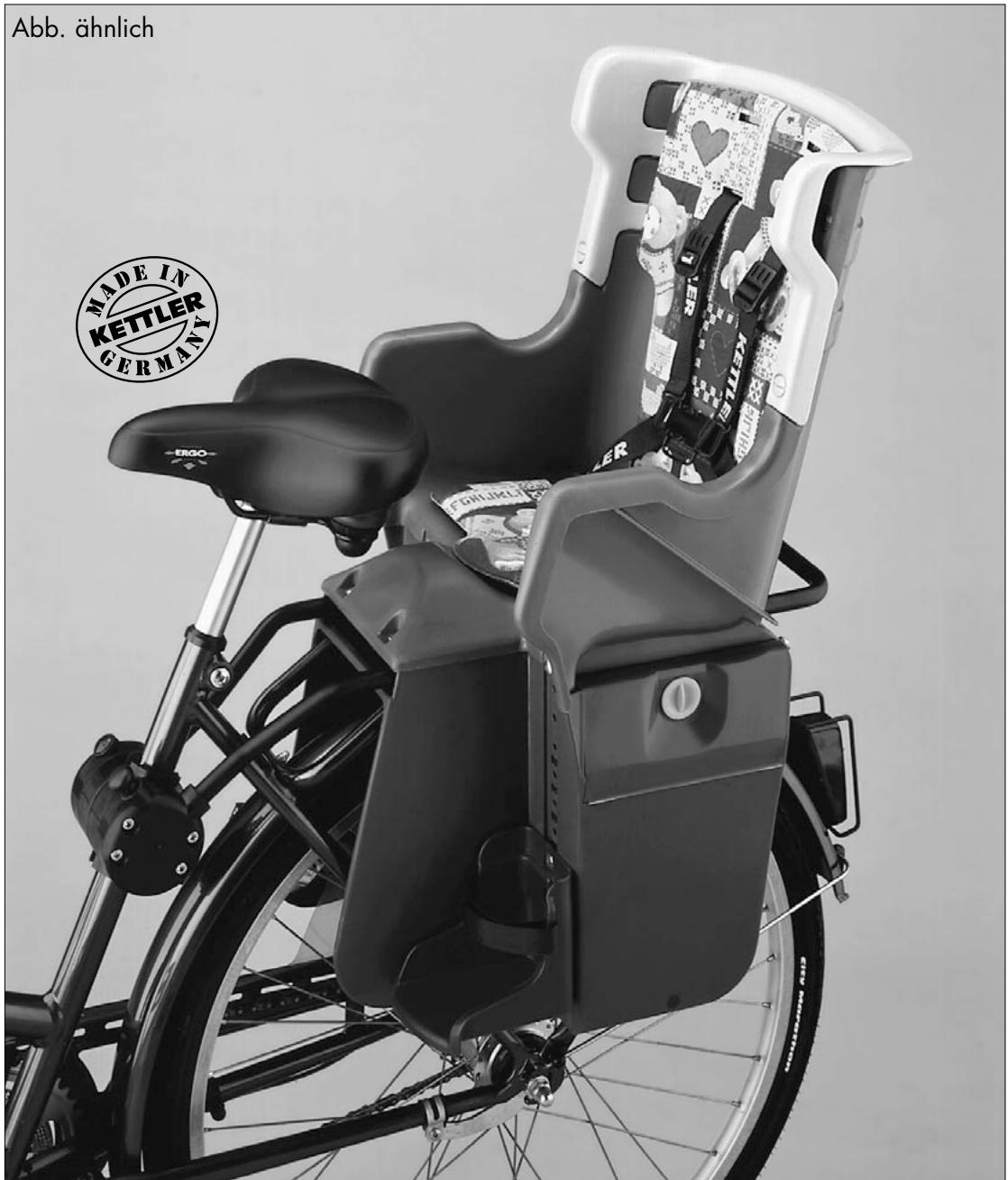

Fahrrad-Kindersitz „TEDDY"
Art.-Nr. 8946-405 / -415
FREIZEIT MARKE KETTLER
fert. Falls Bedarf an entsprechend Verschraubungsmaterial besteht, ist diese durch den Zusammenhangungsmaterial" bei der Ersatzteilbestellung anzugegeben.
Heinz Kettler GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit
Österreich: KETTLER Hotline 0660/7373
http://www.kettler.net

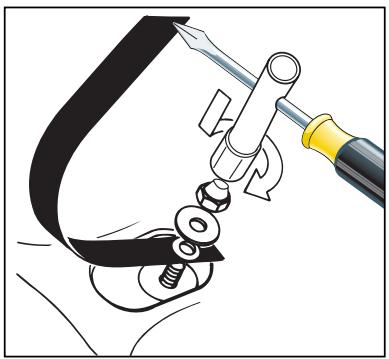

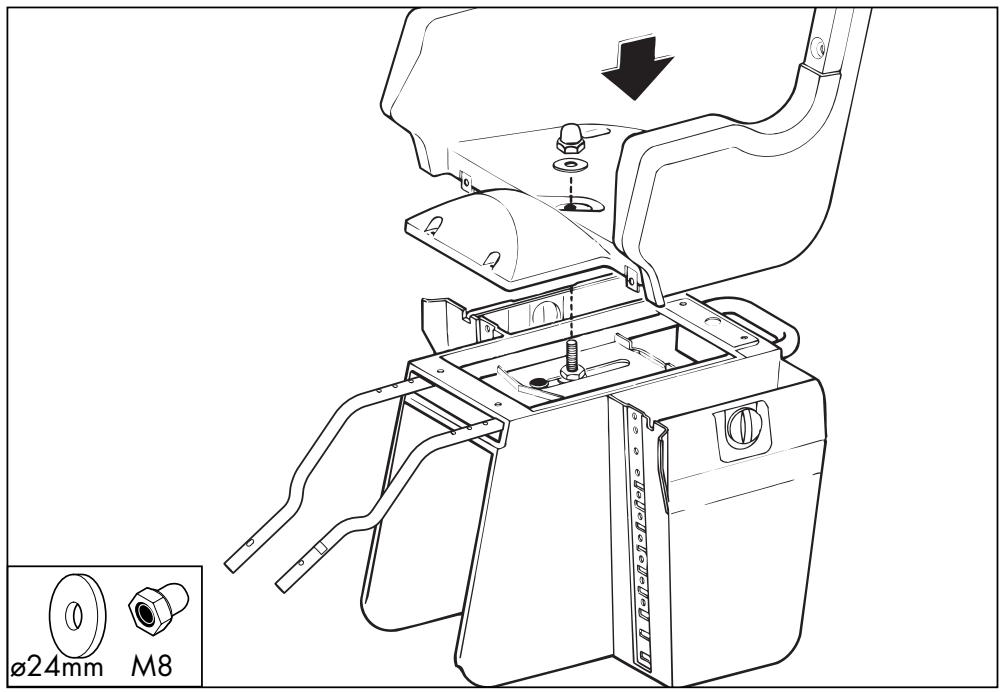

6 nur für Art.-Nr. 8947-405
7 nur für Art.-Nr. 8947-405

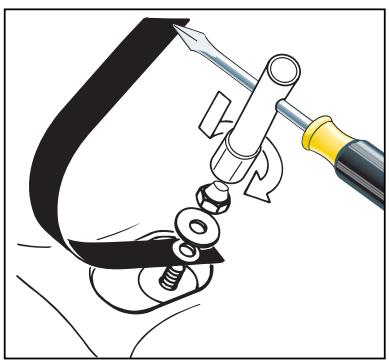

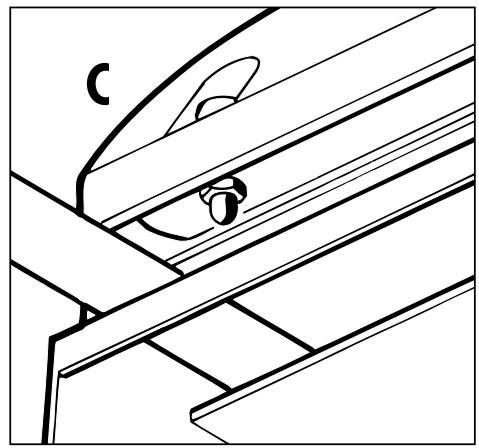

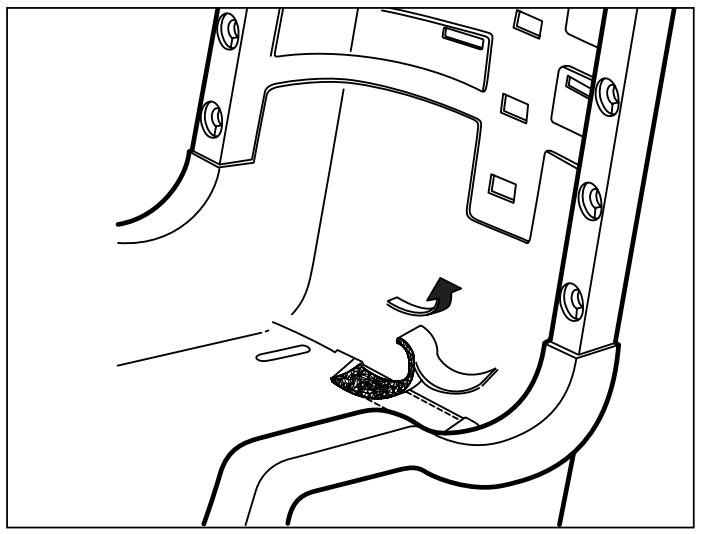

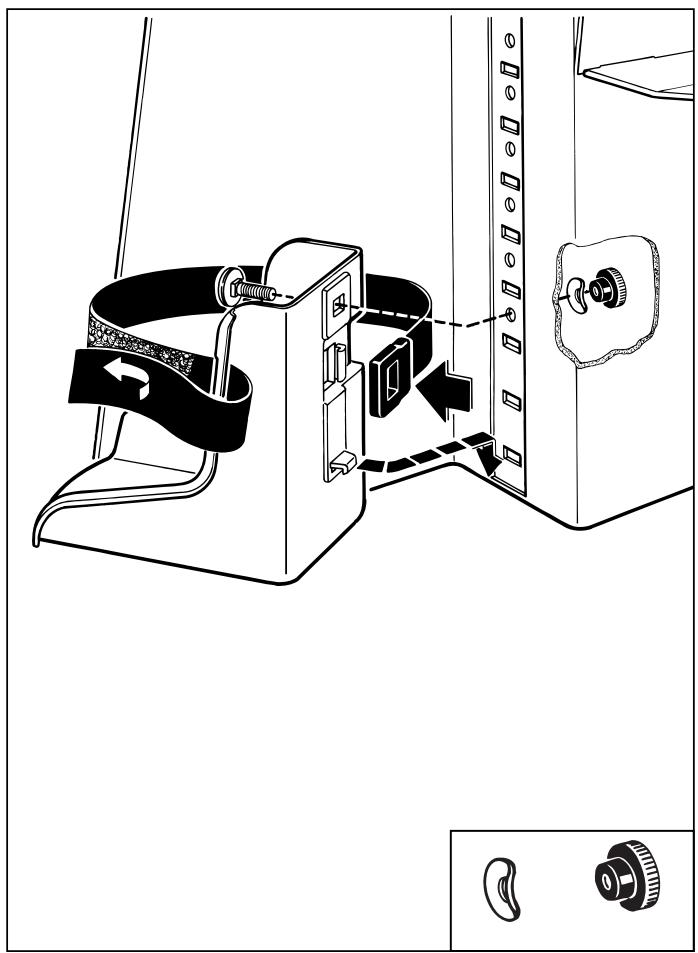

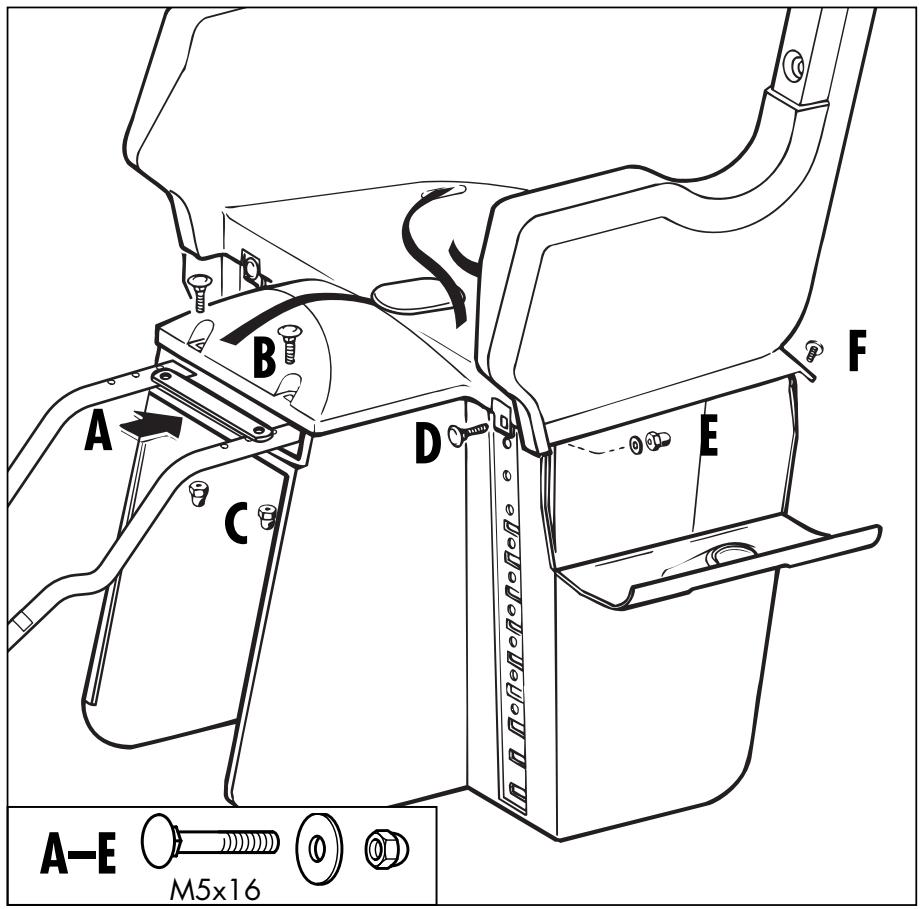

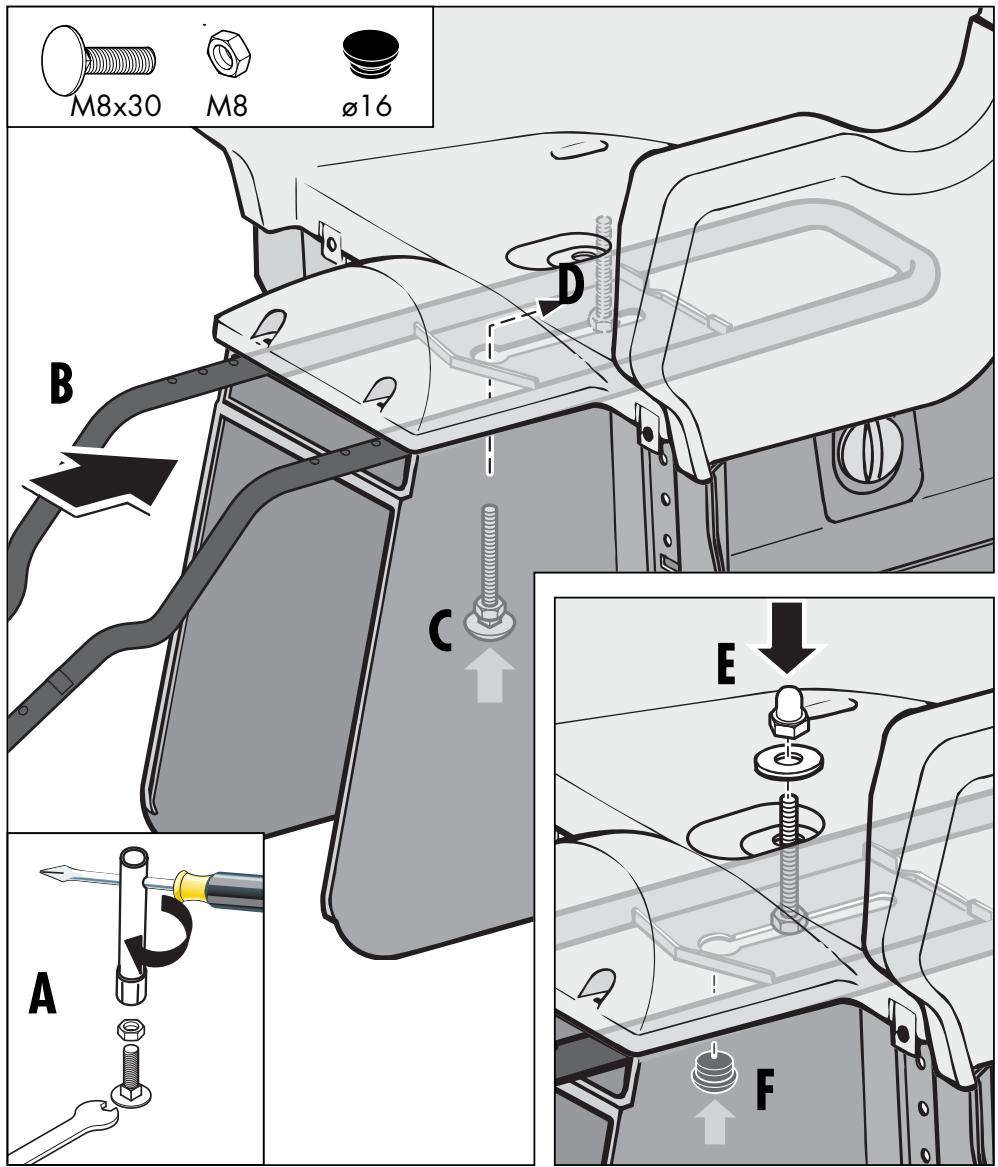

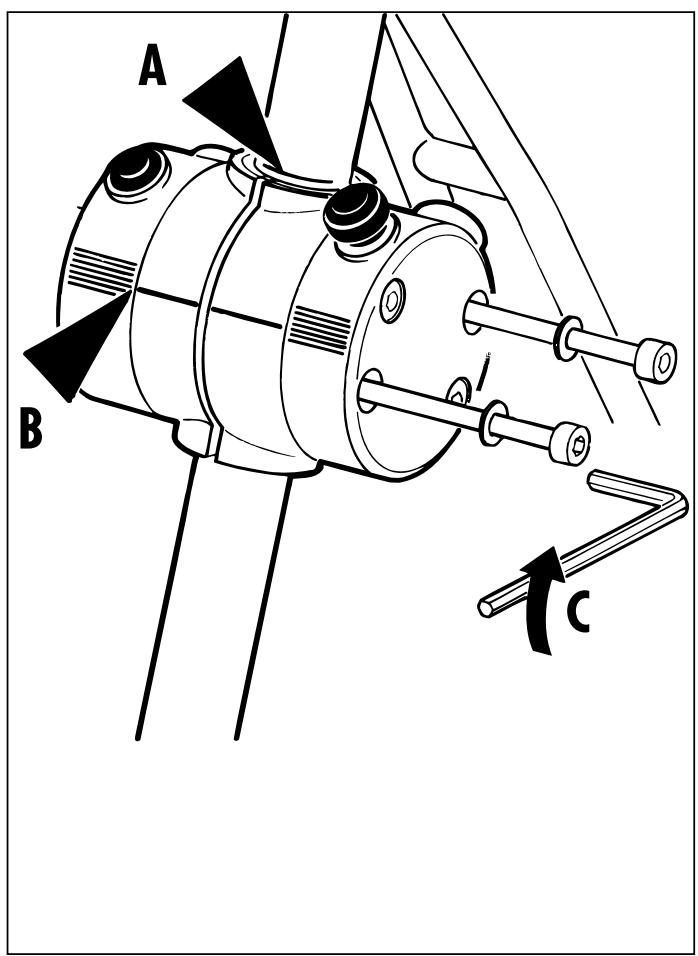

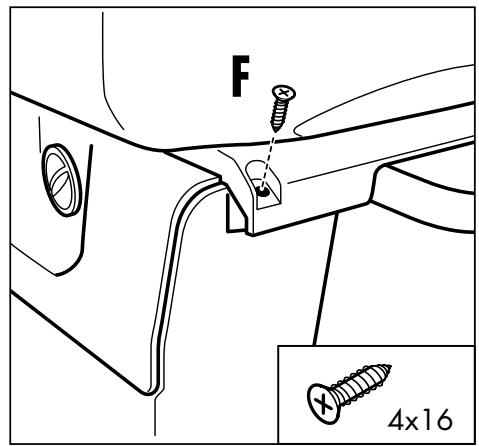

6/7 nur für Art.-Nr. 8947-415
8
9

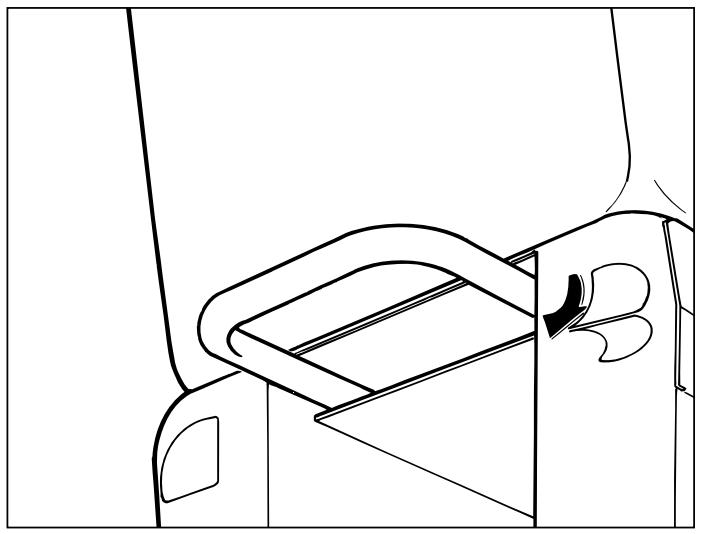

10
11

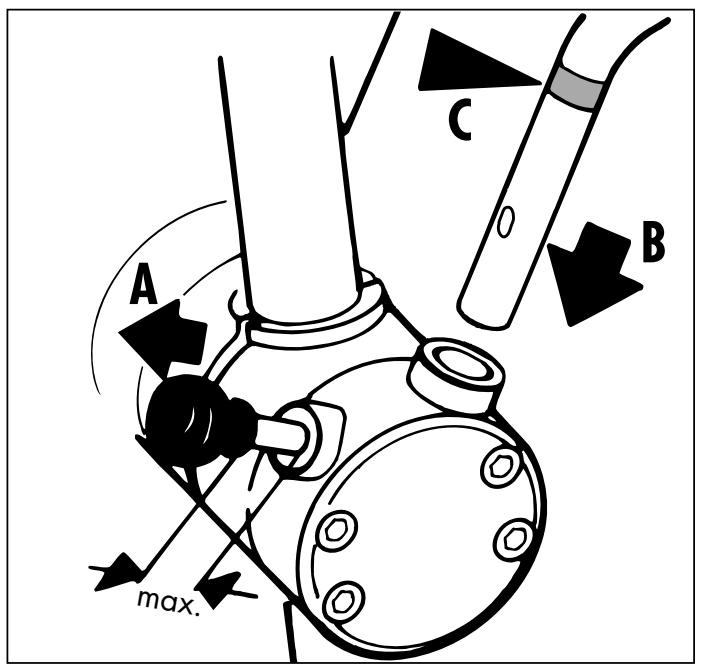

12
13.1

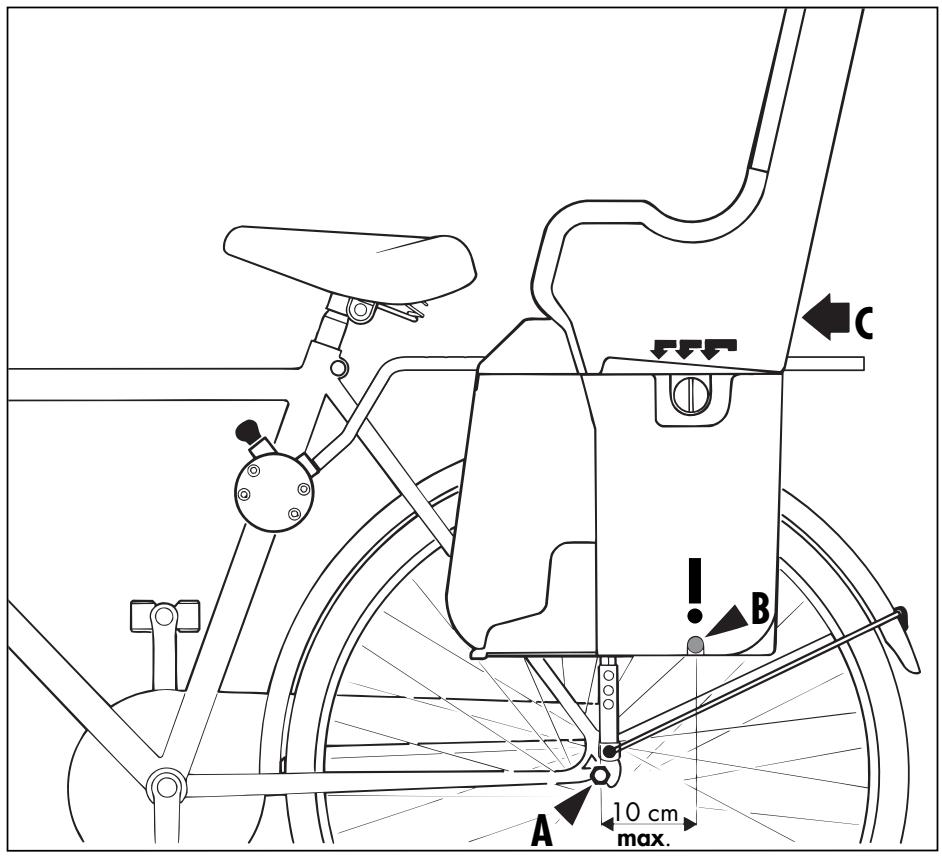

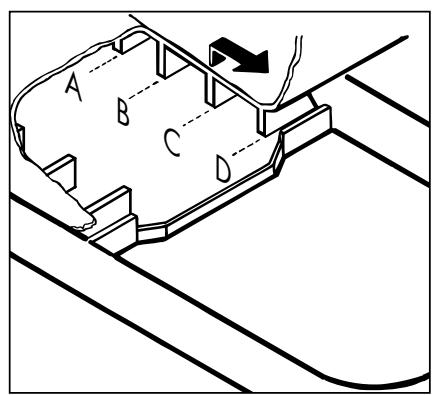

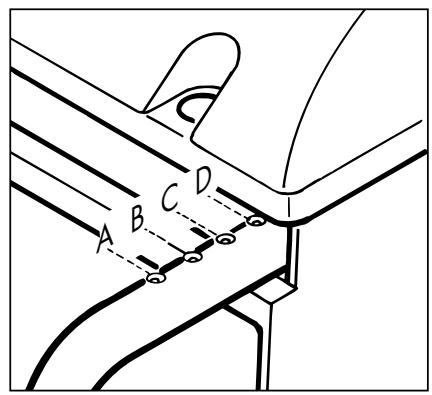

13.2

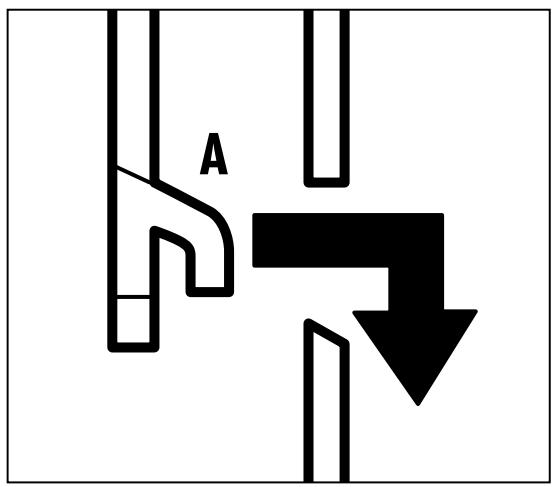

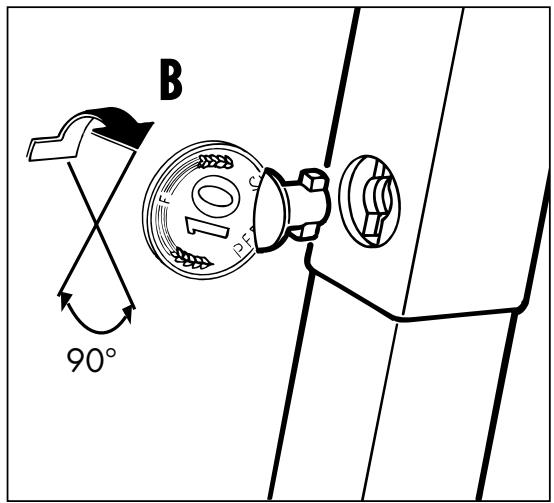

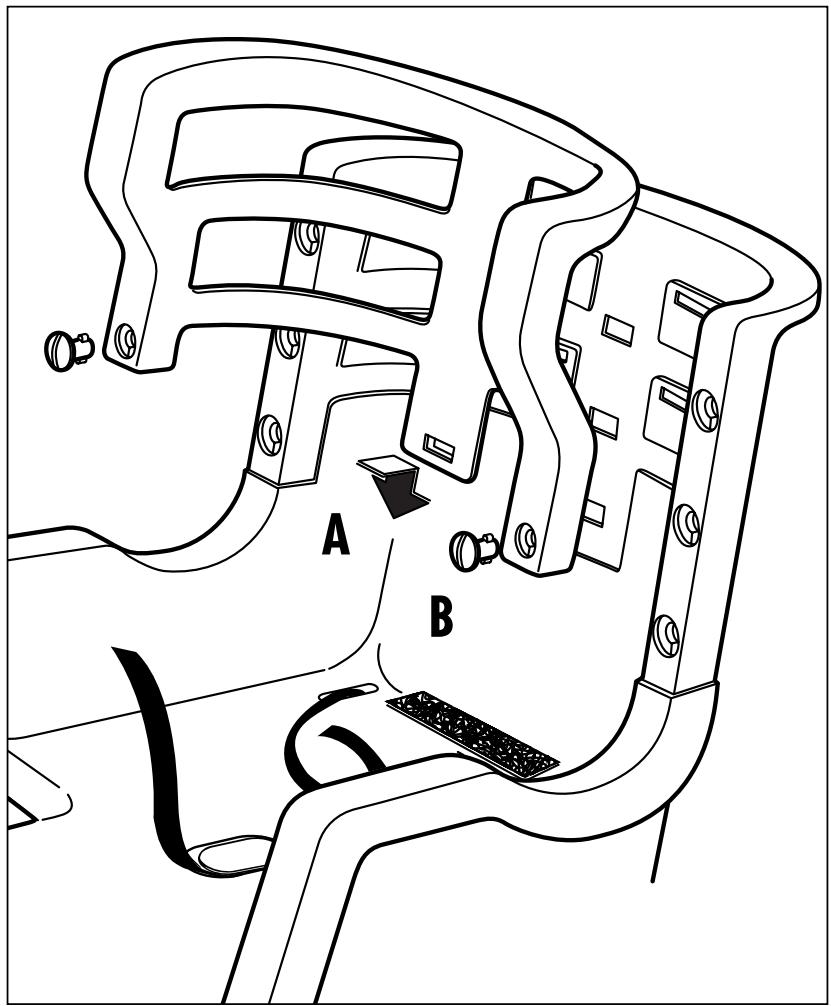

14

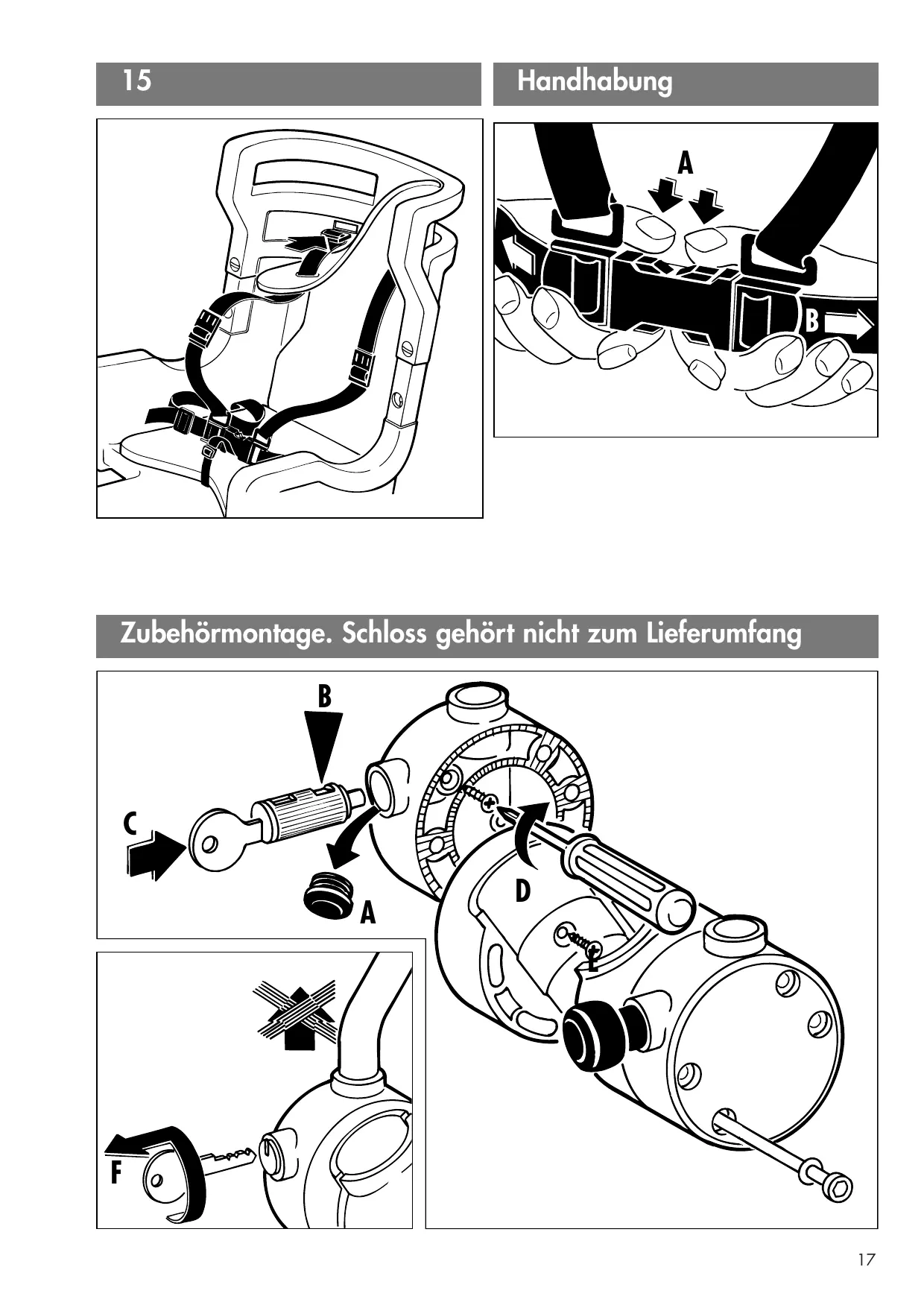

15

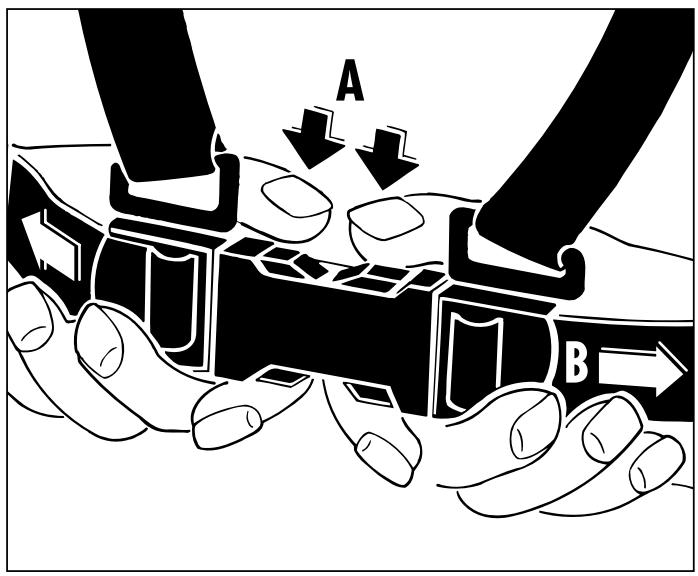

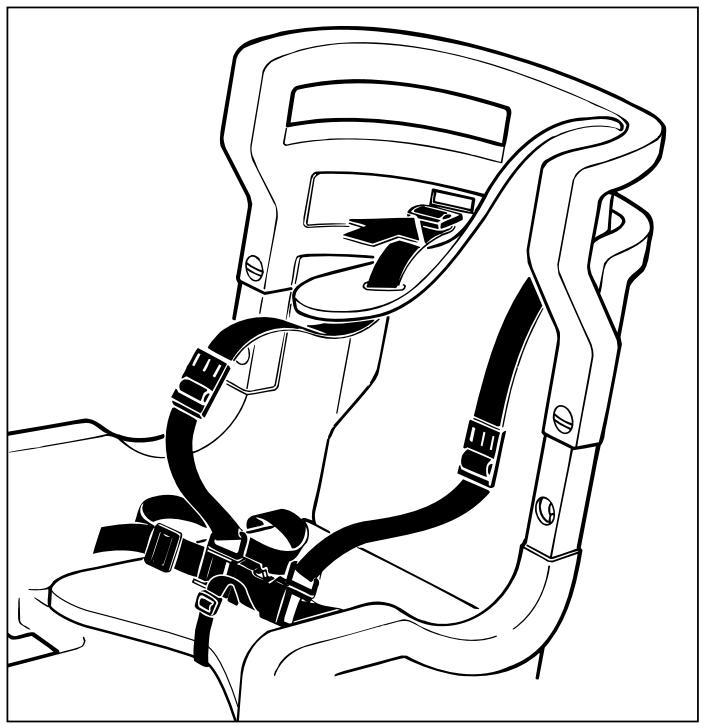

Handhabung

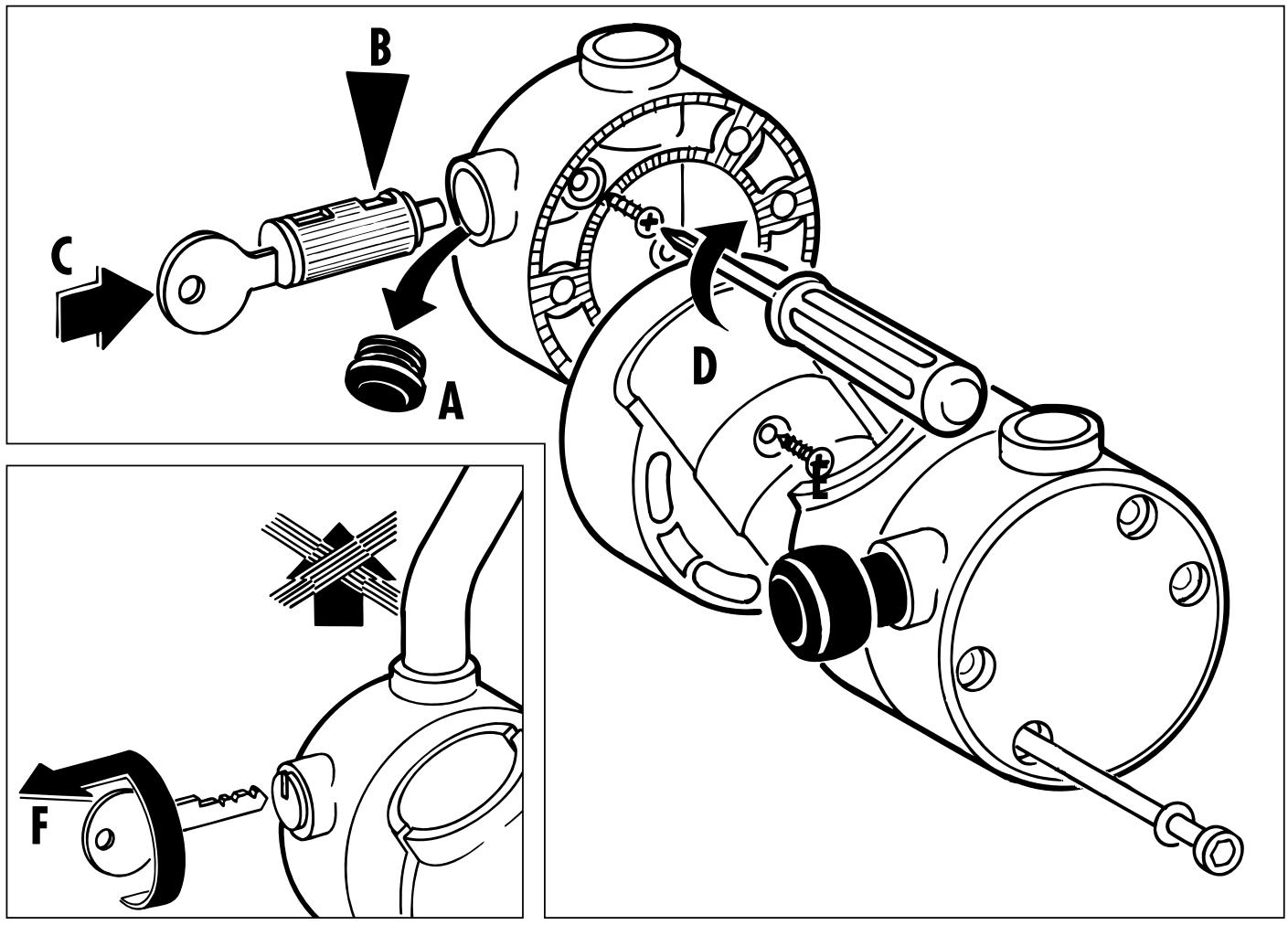

Zubehrmontage. Schloss besteht nicht zum Lieferumfang

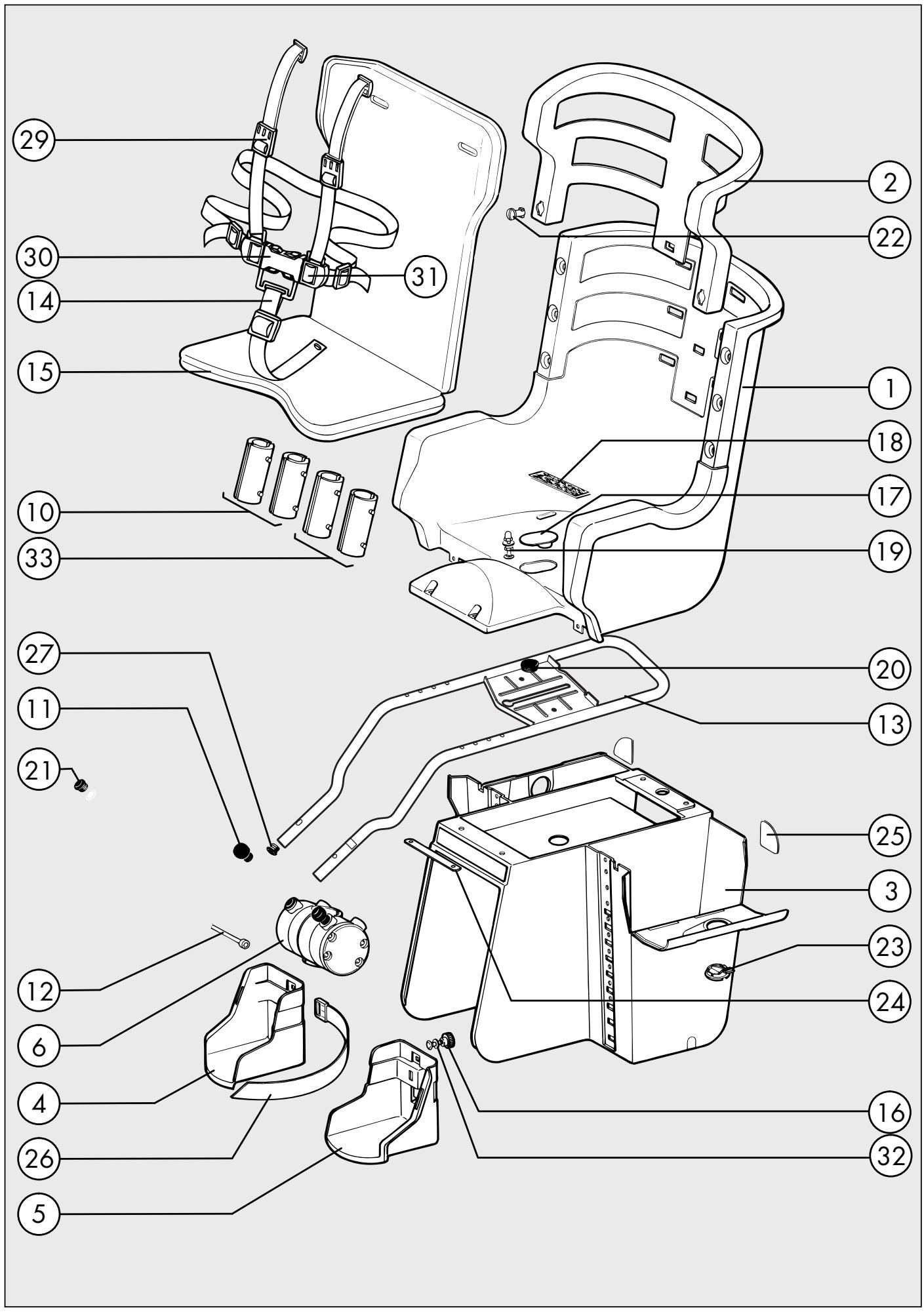

Ersatzteilzeichnung
Ersatzteilliste
| Kindersitz TEDDY | 8947-405/-415 | ||
| Farbe | grau-silber | ||
| Teil-Nr. Bezeichnung | Stück | Bestellnummer | |
| 1 | Sitz | 1 | 70122757 |
| 2 | Kopfstütze | 1 | 70122768 |
| 3 | Grundträger mit Verschlüssen | 1 | 70122772 |
| 4 | Fußstütze (rechts) | 1 | 70122796 |
| 5 | Fußstütze (links) | 1 | 70122797 |
| 6 | Kindersitzhalterung (kpl.) | 1 | 98580510 |
| 10 | Ausgleichsbuchsensatz für ø28 und 30mm | 1 | 70122675 |
| 11 | Zugknopf | 1 | 10124001 |
| 12 | Innen-Sechskantschraube M6x100mm | 4 | 91960069 |
| 13 | Rohrbügel mit Stopfen für ø16mm | 1 | 91960097-40 |
| 14 | Gurtsystem (kpl.) | 1 | 91960067 |
| 15 | Kindersitz (Polster) | 1 | 58947405 |
| 16 | Rändelmutter M5 | 2 | 10104000 |
| 17 | Schraubenabdeckung | 1 | 70122680 |
| 18 | Klettband 20x100mm | 1 | 96600202 |
| 19 | Verbindungseinheit für Sitzkörper | 1 | 98585031 |
| 20 | Stopfen | 1 | 10100094 |
| 21 | Stopfen für ø18mm | 1 | 10100103 |
| 22 | Verbindungsbolzen | 2 | 70122790 |
| 23 | Verschluß | 2 | 70122823 |
| 24 | Befestigungsblech | 1 | 97200101 |
| 25 | Reflektor | 2 | 33901095 |
| 26 | Klettverschlußband | 2 | 42108002 |
| 27 | Stopfen für ø16mm | 2 | 10100000 |
| 28 | Schraubenbeutel | 1 | 98580525 |
| 29 | Schnalle für Haltebügel (zu Gurtsystem) | 4 | 70122565 |
| 30 | Gehäuse für Gurtverschluß (zu Gurtsystem) | 1 | 10122035 |
| 31 | Stecker für Gurtverschluß (zu Gurtsystem) | 2 | 10122043 |
| 32 | Federscheibe | 2 | 10601001 |
| 33 | Ausgleichsbuchsensatz für ø32 und 35mm | 1 | 70122677 |
FREIZEIT MARKE KETTLER
D Bei Reklamationenitte diese Kontrollnummer angegeben.
GB In case of complaint, please state this control number.
F En cas de réclamation, prière de mentionner ce numéro de contrôle.
NL Bij reclamatories dit controlenummer vermelden.
