BEDIENUNGSANLEITUNG PET 25 A1 ELECTRIC NAILER-STAPLER PARKSIDE

Bedienungs- und Sicherheitshinweise

Originalbetriebsanleitung

PL

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB	Operation and Safety Notes	Page	5
PL	Wskazówki dotyczść obstogi i bezpieczność wsta	Strona	13
HU	Kezelési ésBiztonsági utalások	Oldal	21
SI	Navodila za upravljanje in varnostna opozorila	Stran	29
CZ	Pokyny pro obshluhu a bezpečnostné poukyny	Strana	37
SK	Pokyny pre obshluhu a bezpečnostné poukyny	Strana	45
DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	53

Introduction

Bestimmungsgemäß Gerbrauch. 54
Teilebeschreibung. 54
Lieferumfang. 54
Technische Daten. 54

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatz-Sicherheit.. 55
2. Elektrische Sicherheit . 55
3. Sicherheit von Personen . 56
4. Verwendung und Behandlung des Elektrowerkzeugs.. .Seite 56
   Gerätespezifische Sicherheitshinweise für Elektrotacker. 57

Vor der Inbetriebnahme

Magazin bestücken . 58
Schlagkraft einstellen . 58

Inbetriebnahme

Ein- und ausschalten. 58
Heften/Nageln .58
Fehler beheben . 58

Wartung und Reinigung .Seite 58

Service .Seite 59
Garantie .Seite 59
Entsorgung .Seite 59
Konformitätserklarung/Hersteller .Seite 60

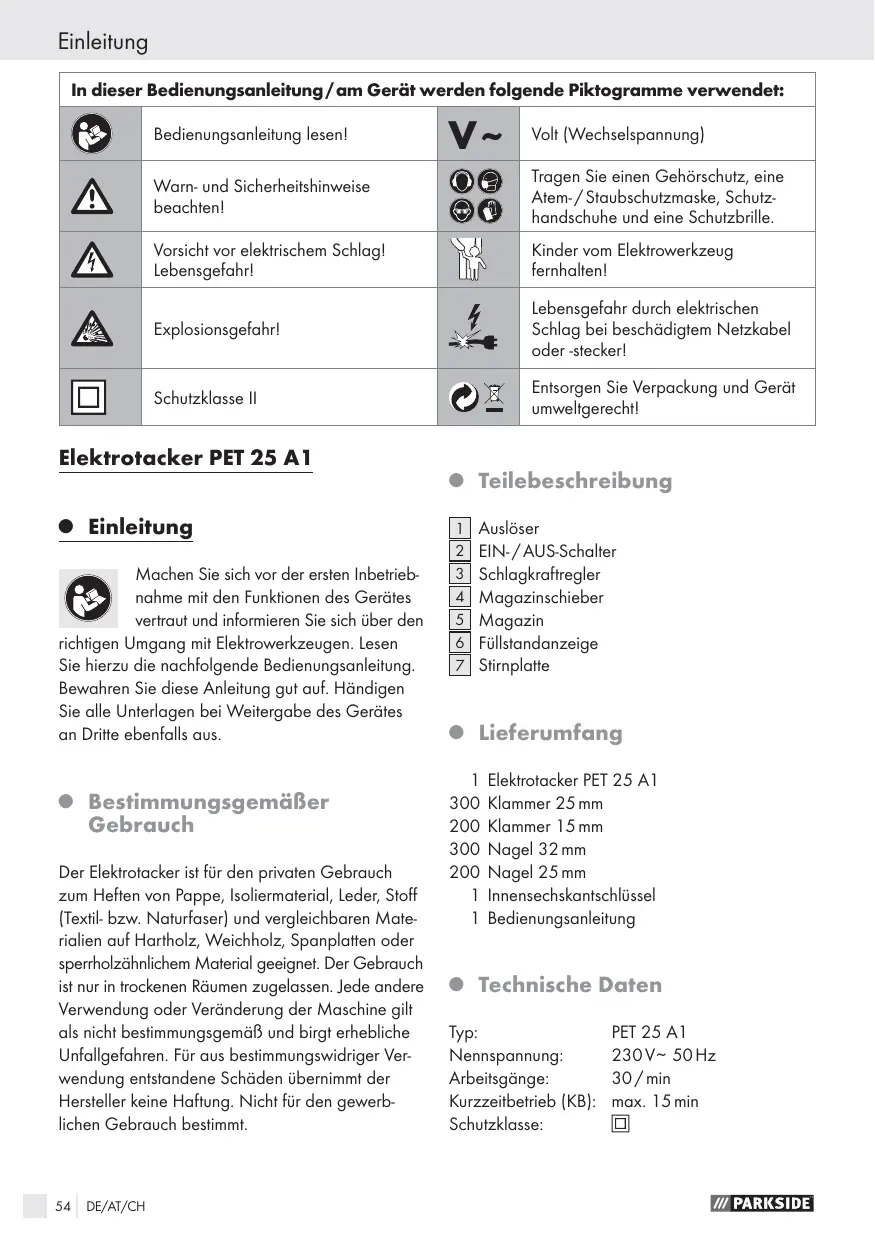

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!	V~	Volt (Wechselspannung)
	Warn- und Sicherheitshinweise beachten!		Tragen Sie einen Gehörschutz, eine Atem-/Staubschutzmaske, Schutz-handschuhe und eine Schutzbrille.
	Vorsicht vor elektrischem Schlag! Lebensgefahr!		Kinder vom Elektrowerkzeug fernhalten!
	Explosionsgefahr!		Lebensgefahr durch elektrischen Schlag bei beschädigtem Netzkabel oder -stecker!
	Schutzklasse II		Entsorgen Sie Verpackung und Gerät umweltgerecht!

Elektrotacker PET 25 A1

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den

richtigen Umgang mit Elektrowerkzeugen. Lesen Sie hierzu die nachfolgende Bedienungsanleitung. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Bestimmungsgemäßer Gebrauch

Der Elektrotacker ist für den privaten Gebrauch zum Heften von Pappe, Isoliermaterial, Leder, Stoff (Textil- bzw. Naturfaser) und vergleichbaren Materialien auf Hartholz, Weichholz, Spanplatten oder sperrholzähnlichem Material geeignet. Der Gebrauch ist nur in trockenen Räumen zugelassen.Eine andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Gebrauch bestimmt.

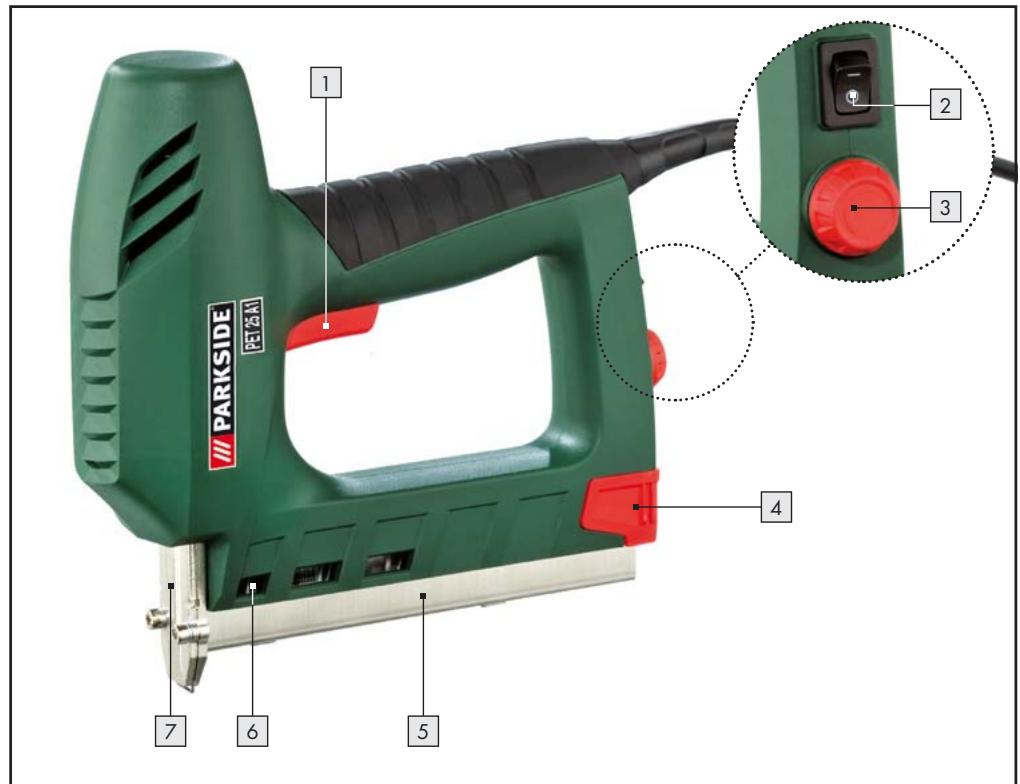

Teilebeschreibung

1 Ausloser
EIN-/AUS-Schalter
3 Schlagkrafthregler
4Magazinschieber
5Magazin
6 Fullstandanzeige
7 Stirnplatte

- Lieferumfang

1 Elektrotacker PET 25 A1
300 Klammer 25mm
200 Klammer 15 mm
300 Nagel 32 mm
200 Nagel 25mm
1 Innensechskantschlüssel
1 Bedienungsanleitung

- Technische Daten

Typ: PET 25 A1

Nennspannung: 230V 50Hz

Arbeitsgänge: 30/min

Kurzzeitbetrieb (KB): max. 15 min

Schutzklasse:

Klammerbreite: 6mm

Klammerlänge: 15-25mm

Gerausch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entspruchend EN 50144. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 83,1 dB(A)

Schalleistungspegel: 91,3 dB(A)

Unsicherheit K: 2,5dB

Gehorschutzragen!

Schwingungsgesamtwerte ermittelt entsprechend EN 50144:

Schwingungsemissionswert a_h = 5,615m / s^2

Unsicherheit K < 1,5m / s^2

A WARNUNG! Der in diesen Anweisungen angegebene Schwingungsgepel ist entsprechend einem in EN 50144 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der Schwingungsgepel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen.

Die Schwingungsbelastung konnte untersätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenen auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder darüber lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

A WARNUNG! Lesen Sie alle Sicherheits

hinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweis und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeuchte Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrter Umgebung, in brennbare Flüssigkeiten, Gase tube befinden. Elektrowerkzeuge Funken, die den Staub oder die entzünden können.

der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funktion, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs

fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mitschutzgeberdeten Elektrowerkzeugen.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge-erdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerk-zeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie daraufuf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektronwerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alko-hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen person-

licher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lausst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Gerätespezifische Sicherheitshinweise für Elektrotacker

VERLETZUNGSGEFAHR! Richten Sie das Gerät niemals auf sich selbst oder auf andere Menschen oder

Tiere. Achten Sie darauf, dass sich keine Personen oder Tiere auf der anderen Seite des Werkstücks befinden.

SCHUTZEN SIE IHRE AUGEN! Tragen Sie eine Schutzbrille. Dies gilt ebenso für die Person, die beim

Betrieb Stütz- und Haltearbeiten verrichtet.

Bestücken Sie das Magazin nur bei ausgeschalteten Gerät! Stellen Sie den EIN-/AUS-Schalter auf die Position „0" und ziehen Sie den Netzstecker!
- Verwenden Sie das Gerät nicht zum Befestigen von elektrischen Leitungen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Führn Sie das Kabel immer nach hinteren vom Gerät weg.
VERLETZUNGSGEFAHRI: Verwenden Sie das Gerät nur mit den darauf vorgesehen Klammern und Nägneln. Achten Sie darauf, dass die Klammern oder Nägel nicht aus dem Werkstück herausragen oder das Werkstück durchdringen.
Kurzzeitbetrieb: Lassen Sie das Gerät nach 15 Minuten Dauerbetrieb abkühlen.
VERLETZUNGSGEFAHR! Halten Sie Finger oder andere Körperteile von der Stirnplatte fern.
Schieben Sie Klammern oder Nagel nie durch die Luft. Aus kurzer Distanz geschossene Klammern oder Nagel konnen zu schweren Verletzungen führen.
Fugen Sie mit dem Gerät ausschließlich weiche Werkstoffe wie Holz oder Gewebe zusammen. Andernfalls kann das Gerät beschädigt werden.
VORSICHT! Schlieben Sie das Gerät nur ausgeschaltet an den Netzstrom an! Stellen Sie den EIN-/AUS-Schalter 2 auf die Position „0".
A WARNING! VERLETZUNGSGEFAHR!

Schalten Sie das Gerät nur unmittelbar vor

dem Arbeitsbeginn ein. Wenn Sie das Gerät nicht verwenden, schalten Sie diese aus, um ein unbeabsichtigtes Auslösen zu verhindern.

Vor der Inbetriebnahme

Magazin bestücken

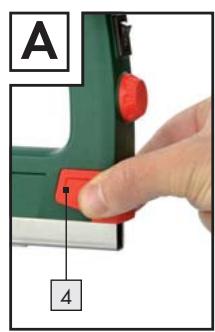

Drücken Sie den Magazinschieber 4 zusammen (siehe Abb. A).

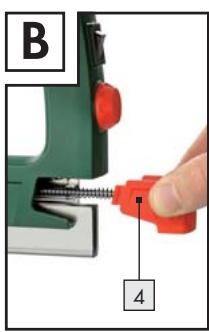

Ziehen Sie den Magazinschieber [4] aus dem Magazin [5] des Geräts (siehe Abb. B).

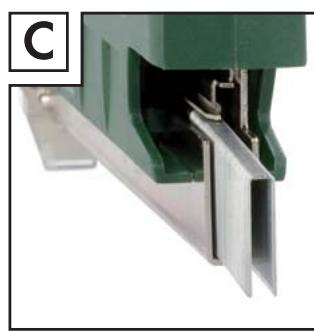

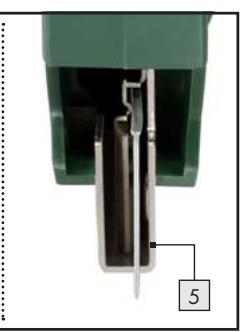

Befüllen Sie das Magazin mit Klammern oder Nageln (siehe Abb. C).

Hinweis Nagel befinden: Verwenden Sie zum Befüllen mit Nageln den rechten Schacht, wie im Detailbild in Abb. C ersichtlich. Achten Sie darauf, dass sich der Nagelkopf stets oben befindet.

HINWEIS: Beachen Sie beim Befüllen die maximale Füllmenge von ca. 85 Klammern oder ca. 75 Nagel.

Schieben Sie nach dem Befüllen den Magazinschieber 4 bis zum Anschlag in das Magazin 5 bis dieser spürbar und hörbar einrastet.

HINWEIS: Mit der Füllstandanzeige [6] konnen Sie erkennen, ob das Magazin noch Klammern enthalt.

Schlagkraft einstellen

HINWEIS: Wahlen Sie die gingeste Schlagkraft aus, die Sie zum Heften benöigen.

Beachten Sie darüber die Länge der verwendeten Klammern oder Nagel, sowie die Festigkeit des zu verarbeitenden Materials.

Schlagkraftregler 3

Schlagkrafterhöhen:

Drehen Sie den Schlagkraftregler 3 gegen den Uhrzeigersinn.

Schlagkraft verringn:

Drehen Sie den Schlagkraftregler im Uhr-zeigersinn.

Inbetriebnahme

Ein- und ausschalten

Stellen Sie den EIN-/AUS-Schalter 2 auf die Position ^ um das Gerät einschalten.
Stellen Sie den EIN-/AUS-Schalter 2 auf die Position 0^ , um das Gerät auszuschalten.

Heften/Nageln

Schalten Sie das Gerät ein, indem Sie den EIN-/ AUS-Schalter 2 auf die Position „l" stellen.

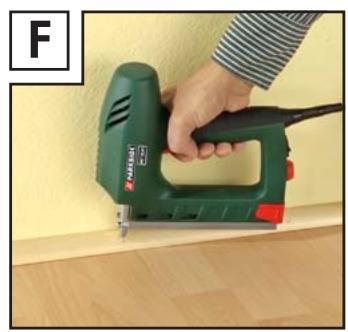

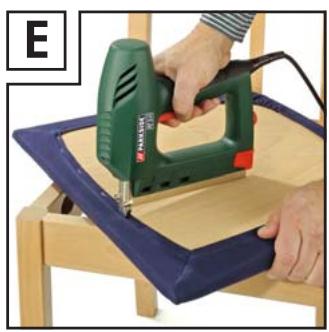

Drücken Sie das Gerät mit der Stirnplatte an die Stelle des Materials, die Sie heften/ nageln möchten.
Drücken Sie den Auslöser 1.

HINWEIS: Die eingebaute Schussicherung in der Stirnplatte verhindert eine unbeabsichtigte Auslösung.

Fehler beheben

Ursache:

Eine Klammer oder ein Nagel blockiert das Gerät.

Lösung:

Öffnen Sie den Magazinschieber 4. Sie lösendadurch die Vorspannung. Losen Sie mit demInnensechskantschlüssel (Abb. D) die Schrauben an der Stirnplatte 7.
Entfernen Sie die Klammer oder den Nagel.

Wartung und Reinigung

A WARNING! VERLETZUNGSGEFAHR!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose.

Der Elektrotacker ist wartungsfrei.

Das Gerat muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Reinigen Sie das Gerät direkt nach Abschluss der Arbeit.

Es durren keine Flüssigkeiten in das Innere des Gerätes gelangen.
- Verwenden Sie zum Reinigen des Gehäuses ein Tuch. Verwenden Sie niemals Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.

Service

WARNING! Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A!WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführten. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Gar- tantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenchaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit Ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleibteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist ledigious für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Schraven

Service- und Dienstleistungs GmbH

Tel.: [phone] (0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.)

Fax: [phone]
e-mail: [e-mail]

AT Kompernaß Service Österreich

Tel.: [phone] (0,20 EUR/Min.)

e-mail: [e-mail]

CH Kompernaß Service Switzerland

Tel.: [phone] (max. 0,0807 CHF/Min.)

e-mail: [e-mail]

- Entsorgung

Die Verpackung besteht aus umwelt-. freundlichen Materialien, die Sie über die ortlichen Recyclungstellen entsorgen konnen.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklarung/ Hersteller C∈

Wir, Kompernaß GmbH, Dokumentenverantwortlicher: Herr Felix Becker, Burgstr. 21, D-44867 Bochum, Deutschland, erklärern hiermit dass these Produkte mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

angewandte harmonisierte Normen

EN 50144-1/A2:2003

EN 50144-2-16:2003

EN 55014-2/A1:2001

EN 55014-1:2006

IEC 60745-1:1982

IEC 60745-2-16:1993

EN 61000-3-2:2006

EN 61000-3-11:2000

Typ/Gerätebezeichnung:

Elektrotacker PET 25 A1

Herstellungsjahr: 01-2011

Seriennummer: IAN 61798

Bochum, 31.01.2011

Hans Kompernaß

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN61798

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
