BEDIENUNGSANLEITUNG TWISTER 2000 FLYMO

WICHTIGE INFORMATION: Lesen Sie diese Hinweise zur Handhabung des Geräts aufmerksam durch. Verwendten Sie es erst, wenn Sie safer sind, daß Sie alle Anweisungen verstanden haben und gut aufbewahren.

HU

KEZELESI UTMUTATO:

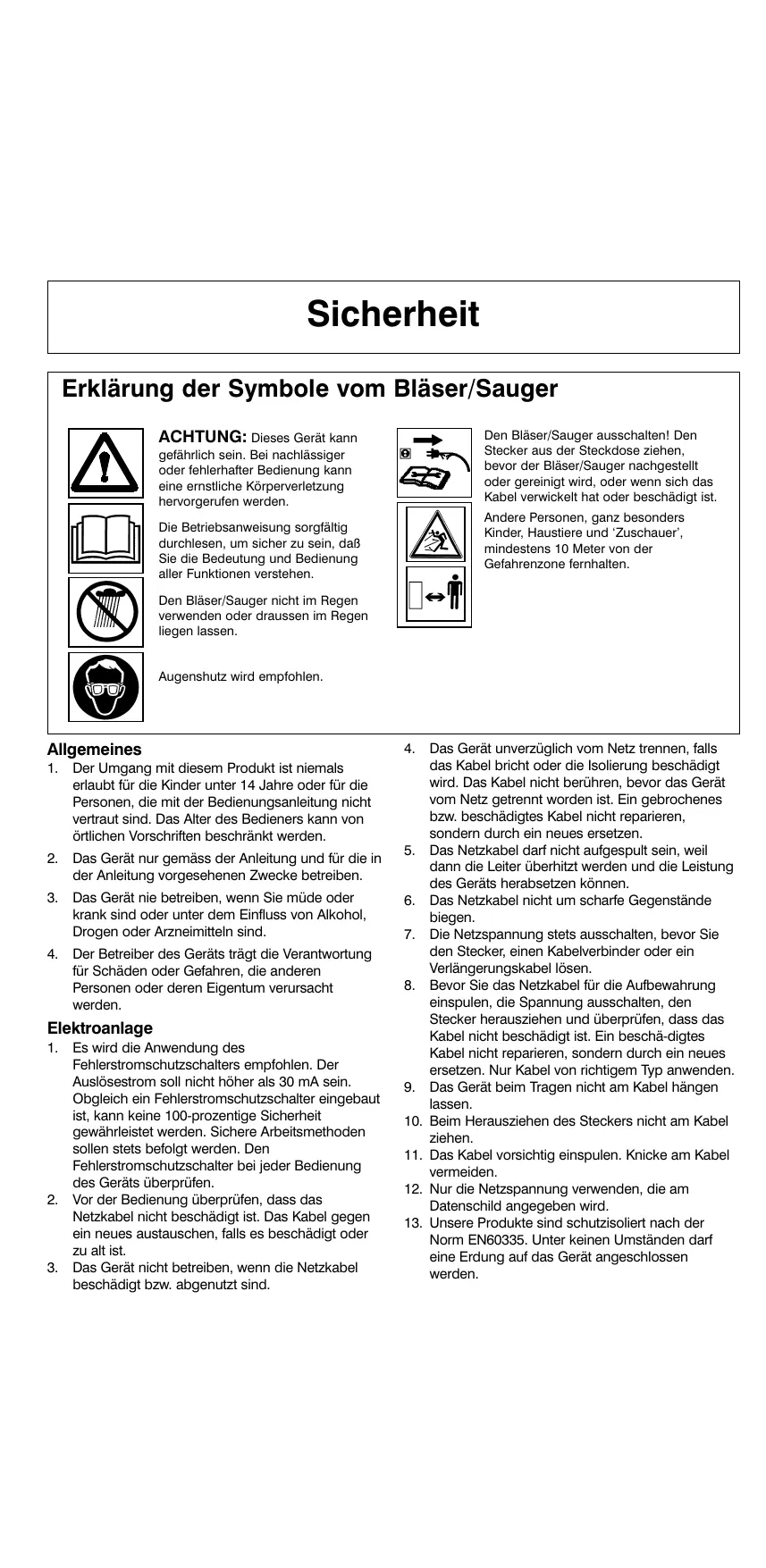

Erklärung der Symbole vom Blaser/Sauger

ACHTUNG: Dieses Gerat kann gefährlich sein. Bei nachlassiger oder fehlerhafter Bedienung kann eine ernstliche Körperverletzung hervorgerufen werden.

Die Betriebsanweisung sorgfältig durchlesen, um safer zu sein, daß Sie die Bedeutung und Bedienung aller Funktionen verstehen.

Den Blaser/Sauger nicht im Regen verwenden oder draussen im Regen liegen lessen.

Augenshutz wird empfohlen.

Den Blaser/Sauger ausschalten! Den Stecker aus der Steckdoseziehen, bevor der Blaser/Sauger nachgestellt oder gereinigt wird, oder wenn das Kabel verwickelt hat oder beschädigt ist.

Andere Personen, ganz besonderss Kinder, Haustiere und 'Zuschauer', mindestens 10 Meter von der Gefahrenzone fernhalten.

Allgemeines

1. Der Umgang mit thisem Produkt ist niemals erlaubt für die Kinder unter 14 Jahre oder für die Personen, die mit der Bedienungsanleitung nicht vertraut sind. Das Alter des Bedieners kann vonörtlichen Vorschriften beschrankt werden.
2. Das Gerät nur gemäss der Anleitung und für die in der Anleitung vorgesehenen Zwecke betreiben.
3. Das Gerät nie betreiben, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Arzneimitteln sind.
4. Der Betreiber des Geräts trägt die Verantwortung für Schäden oder Gefahren, die anderen Personen oder deren Eigentum verursacht werden.

Elektroanlage

1. Es wird die Anwendung des Fehlerstromschutzschalters empfohlen. Der Auslösestrom soll nicht higher als 30mA sein. Obgleich ein Fehlerstromschutzschalter eingebaut ist, kann keine 100-prozentige Sicherheit gewährleistet werden. Sichere Arbeitsmethoden sollen stets befolgt werden. Den Fehlerstromschutzschalter bei jeder Bedienung des Geräts überprüfen.
2. Vor der Bedienung überprüfen, dass das Netzkabel nicht beschädigt ist. Das Kabel gegen ein neuen austauschen, falls es beschädigt oder zu alt ist.

3. Das Gerät nicht betreiben, wenn die Netzkabel beschädigt bzw. abgenutzt sind.

4. Das Gerät unverzüglich vom Netz trennen, falls das Kabel bricht oder die Isolierung beschädigt wird. Das Kabel nicht berühren, bevor das Gerät vom Netz getrennt worden ist. Ein gebrochenes bzw. beschädigtes Kabel nicht reparieren, sondern durch ein neuen ersetzen.

5. Das Netzkabelarf nicht aufgespult sein,weil dann die Leiter uberhirtzt werden und die Leistung des Gerats herabsetzen konnen.
6. Das Netzkabel nicht um scharfe Gegenstände biegen.
7. Die Netzspannung stets ausschalten, bevor Sie den Stecker, einen Kabelverbinder oder ein Verlängerungskabel offen.
8. Bevor Sie das Netzkabel für die Aufbewährung einspulen, die Spannung ausschalten, den Stecker Herausziehen und überprüften, dass das Kabel nicht beschädigt ist. Ein beschädigtes Kabel nicht reparieren, sondern durch ein neuen ersetzen. Nur Kabel von richtig Typ anwenden.
9. Das Gerät beim Tragen nicht am Kabel hangen halten.
10. Beim Herausziehen des Steckers nicht am Kabelziehen.
11. Das Kabel vorsichtig einspulen. Knicke am Kabel vermeiden.
12. Nur die Netzspannung verwenden, die am Datenchild angegeben wird.
13. Unsere Produkte sind schutzisoliert nach der Norm EN60335. Unter denen umständen dar eine Erdung auf das Gerät angeschlossen werden.

Vorbereitung

1. Geeignete Kleidung tragen. Handschuhe und festes Schuhwerk verwenden.
2. Das Tragen von Schutzbrille wird empfohlen.
3. Das Tragen von Ohrenschutz wird empfohlen.
4. Um Reizing von Staub zu vermindern, wird eine Schutzmaske empfohlen.
5. Keine lose hangenden Kleidungsstücke bzw. Schmucksachen tragen, die in die Saugöffnung ge-raten können.
6. Keine Kleidungsstücke mit Knebeln, Zugschnüren o.ä. tragen, die in die Saugöffnung geraten können.
7. Das Gerät vor dem Betrieb überprüfen. Abgenutzte oder beschädigte Teile austauschen.
8. Das Gerät nicht betreiben, falls irgendin Teil beschädigt bzw. abgebrochen ist oder irgendine Schraube locker sitzt. Von einer autorisierten Stelle reparieren setzen.
9. Überprüfen Sie stets, dass das Gerät in einem sicheren Betriebszustand ist.

Betrieb

1. Das Gerät nur bei Tageslicht oder in einem ausreichenden Kunstlicht betreiben.
2. Das Gerät nicht im Regen bzw. in feuchten oder nassen Bereichen betreiben.
3. Das Gerät nie im oder in der Nähe von Wasser betreiben.
4. Sie müssen wissen, wie Sie das Gerät im Notfall schnell ausschalten.
5. Wenn Sie das Gerät an Hängen betreiben, damit sorgen, dass Sie sicher und rutschfest stehen. Schuhe mit Gleitschutz/TRagen.

6. Das Gerät nie am Netzkabel hochziehen bzw. tragen.

7. Kinder, Tiere und Hilfskraft in einer sicheren Entfernung halten.

8. Langes Haar weit von der Saugöffnung halten.
9. Die Öffnungen sauber von Dreck halten.
10. Aufmerksam und sorgfältig arbeiten.
11. Das Gerät nicht betreiben, falls der Fangsack nicht komplett eingebaut ist.
12. Laub oder Kehricht nicht in die Richtung von Aussenstehenden blasen.
13. Nicht ausstrecken. Fest stehen und das Gleichgewicht halten.

14. Den Stecker aus dem Netz trennen:

15. vor dem Ein-Ausbau eines Fangsackes;

16. bevor Sie das Gerät unbeaufsichtig assay;
17. vor der Reinigung einer Verstopfung;
    vor der Kontrolle, Reinigung oder anderen Massnahmen am Gerät;
18. falls eine abnormale Vibration am Gerät vorkommen. Das Gerät unverzüglich kontrollieren. Von einer übermässigen Vibration kann Verletzung verursicht we

Wartung und Lagerung

1. Die Muttern, Bolzen und Schrauben fest anziehen, damit das Gerät in einem sicheren Betriebszustand ist.
2. Abgenutzte bzw. beschädigte Teile austauschen, um die Sicherheit zu gewährleisten.
3. Nach dem Gebrauch sollte das Gerät an einer sicheren Stelle aufbewahrt werden, geschützt vor Schäden.
4. Den Fangsack regelmässig kontrollieren. Falls Verschleiss oder Schäden entdeckt werden, gegen einen neuen Sack austauschen.

Kabel

WICHTIG

Esfarndur 1,00mm^2 Kabelmiteinermaximalen Langevon30mverwendetwerden.

Maximale Nennwerte:

1,00 mm² Kabel: 10 A, 250 V Wechselstrom

1. Netz-und Verlägerungskabel sind von ihrer örtlichen zugelassenen Husqvarna Outdoor Products Kundendienstzentrum erhältlich.
2. Es dürfen nur Verlängerungskabel, die speziell zur Verwendung im Freien vorgesehen sind, verwendet werden.

Anleitung zum Zusammenbau

ACHTUNG: DenMotor abschalten und die Netzspannung trennen, bevor Sie den Deckel der Saugöffnung aufmachen, die Drossel der Saugöffnung oder das Blaser-Saugrohr ein-/ausbauen. Nach dem Abschalten des Motors warten, bis die Laufradschaufeln stehen bleiben.

Sonst konnen die rotierenden Schaufeln ernstliche Verletzungen verursachen.

ACHTUNG: Wenn das Gerät fertig

zusammengebaut geliefert wird, überprüfen Sie, dass es richtig montiert worden ist und dass samsliche Teile fest angezogen sind.

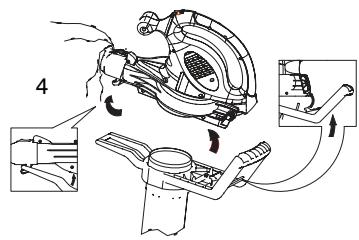

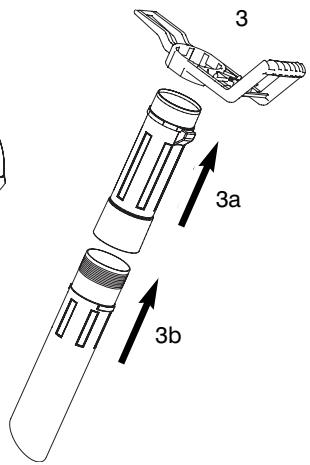

Zusammenbau des Saugers

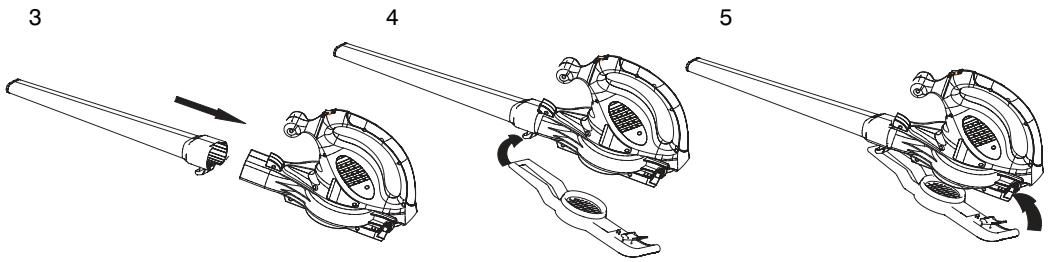

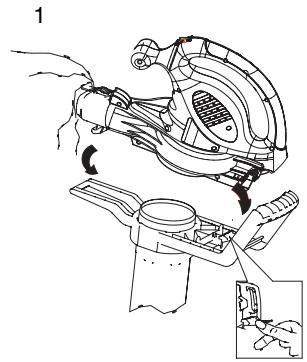

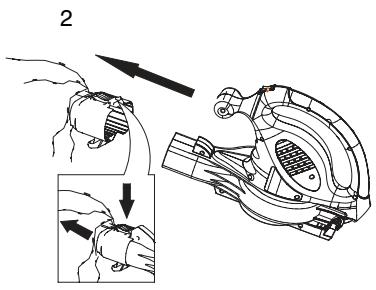

Umbau des Gerätes von Sauger zu Bläser

Kabelhalter

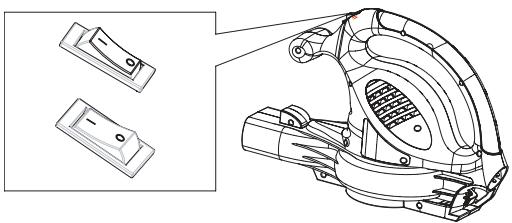

Start und Stop

ACHTUNG: Vor dem Betrieb überprüften, dass die Rohre ordnungsgemäß befestigt sind.

ACHTUNG: DasGerät nicht betreiben, falls die Rohre bzw. der Fangsack nicht richtig eingebaut sind, um das Wegschleudern des Kehrints und/oder die Berührung am Laufrad mit einer schweren Verletzung als Folge zu verhindern. Immer Schutzbrille tragen, um das Schleudern von Steinen und Kehricht in die Augen und auf das Gesicht zu verhindern, welche zum Verlust von Sehvermögen oder zu einer anderen schweren Verletzung führen können.

Bedienung

Betriebsposition

Schutzbrille

Schutzbrille

Blaser

Sauger

Bedienung als Bläser

ACHTUNG: Vor dem Betrieb den

Arbeitsbereich überprüfen. Solche Abfälle und harte Gegenstände, wie Steine, Glassplitter, Metalldrähte usw., die beim Wegschleudern Verletzungen oder andere Schäden verursachen können, aus dem Bereich entfernen.

Sie konnen das Gerät als Bläser verwenden:

zum Blasen von Kehricht und geschnittenem Gras aus der Fahrbahn, dem Gehweg, dem Stein-pflaster usw.
- zum Blasen von geschrittenem Gras, Halm oder Laub in Haufen, zum Entfernen von Kehricht aus Ecken, Rissen oder Ziegelspalten.

Den Luftstrom aus dem Blaserrohr nach unten oder nach einer Seite richten. Das Rohr weg von festen Gegenständen, wie Steinen, Fahrzeugen oder Zaunen richten. Die Reinigung an den Ecken anfangen und nach aussen weiterarbeiten. Dadurch

konnen Sie das Anhäufen des Kehrichts und das Fliegen desjenigen auf Ihr Gesicht vermeiden. In der Nähe von Pflanzen vorsichtig arbeiten. Von einem kräftigen Luftstrom konnen schlanke Pflanzen beschädigt werden.

ACHTUNG: Steine, Kies, Metall, Glassplitter usw. nicht absaugen, um die Beschädigung des Laufrades zu vermeiden. Wasser oder andere Flüssigkeiten nicht absaugen, um Elektroschlag zu vermeiden. Den Sauger zum Absaugen von trockenem Material, wie Laub, Gras, kleinen Åsten und Papierabfall anwenden.

Das Gerät über das abzusaugende Material langsam hin und her bewegen. Das Gerät nicht in den Abfallhaufen schieben, weil dadurch die Ansaugung verstopf werden kann.
- Das Beste Ergebnis erreichen Sie, wenn Sie das Saugrohr auf einem Abstand von 2...3 cm von der Erdoberfläche halten.

ACHTUNG: Falls das Gerät ver-- stopfwird, es abschalten und vomNetz trennen. Abwarten, bis das Laufrad ganz still shit. Danach die Saugrohre ausbauen. Die Hand vorsichtig in die Saugöffnung strecken und die Verstopfung entfernen.

Wartung

ACHTUNG: Das Gerät abschalten und aus dem Netz trennen, bevor Sie Wartungsmassnahmen durch - führen.

Allgemeines

Die Garantie gilt nicht, falls Teile fehlerhalt betrieben oder fahrliquig behandelt worden sind. Der Bediener soll das Gerät nach den Anleitungen regelmässig warten, um die volte Garantie auszunutzen. Die Einstellungen sind regelmässig durchzuführen, um die Funktionsfähigkeit des Gerätes aufrechtzuerhalten.

Vor jedem Betrieb

Eventuell gelockerte Teile und Befestigungen nachziehen

• Sauceingangsabdeckung
• Blaserrohr
• Saugrohre
  Fangsack

Überprüfen, dass es im Gerät keine beschädigten bzw. abgenutzten Teile gibt

Mit dem Husqvarna-Fachhändler Kontakt aufnehmen, wenn Sie Kenntnisse von beschädigten bzw. abgenutzten Teilen oder von deren Austausch hbenötigen.

• ON/OFF--Schalter - Zur Prüfung der Funktion den Schalter in die OFF - Stellung schieren. Nachsehen, dass der Motor anhalt. Danach den Motor starten und weiter arbeiten.

• Sauceingangsabdeckung - Die Bedienung des Gerätes unterbrechen, falls der Deckel nicht ordentlich schliesst oder beschädigt ist.

Nach jedem Betrieb

Das Gerät und die Datenscilder überprüfen und reinigen

Das Gerät abschalten und aus dem Netz trennen.

• Nach jedem Betrieb überprüfen, dass die Teile nicht gelockert bzw. beschädigt sind. Das Gerät mit feuchtem Tuch und schwachem Reinigungsmittel reinigen.
• Das Gerät mit sauberem und trockenem Tuch abwischen.

Den Fangsack reinigen

WICHTIG: DEN FANGSACK ORDENTLICH ENTLEEREN.

• Der Fangsack soll ordentlich entleert werden, um Beschäftigung sowie Verstopfung der Luftströmung zu verhindern.
• Nach jedem Gebrauch den Fangsack aus dem Gerät entfernen und entleeren. Das Gerät nicht lagern, falls der Fangsack nicht vollig entleert worden ist (Gras, Laub usw.).
• Den Fangsack einmal jährlich waschen. Den Sack aus dem Gerät entfernen und die Innenseite nach aussen kehren. Mit Wasserschlauch reinigen. Aufhängen und trocknen setzen, bevor Sie den Fangsack das{nachste Mal anwenden.

Wartung

ACHTUNG: Aller interne oder elektrische

Service MUSS durch ihre lokale Service-Mitte durchgeführt werden. Mit dem Husqvarna-Fachhandler Kontakt aufnehmen.

Einen Gegenstand aus dem Saugrohr entfernen

ACHTUNG: Das Gerät abschalten und aus dem Netz trennen, bevor Sie denDeckel der Saugöffnung aufmachen. Der Motor soll stoppen und die Laufradschaufeln sollen in Stillstand gebracht werden, um ernstliche Körperverletzung wegen der rotierenden Schaufeln zu vermeiden.

1. Den Deckel der Saugöffnung geöffnet halten und die Saugrohre ausbauen. Der Deckel soll während der nachsten Stufen geöffnet sein.
2. Die Hand vorsichtig in die Saugöffnug strecken und den Be-reich des Luftinlasses reinigen. Fremde Gegenstände aus dem Laufrad entfern.
3. Überprüfen, dass es keine Risse auf dem Laufrad gibt. Das Gerät nicht betrieben, falls das Laufrad gebrochen bzw. beschädigt ist. Beschädigte Teile konnen beim Husqvarna-Fachhandler ausgetauscht werden. Tauschen sie nicht selbst die Teile.

Lagerung

ACHTUNG: Die folgenden Schritte nach jeder Gebrauch durchführten:

Das Gerat abschalten und aus dem Netz trennen.
- Vor der Lagerung bzw. dem Transport den Motor abkühlen halten.
- Sümmtliche Sicherheitsvorrichtungen sollen während der Lagerung befestigt sein. Den Lagerplatz so wahlen, dass die scharfen Teile des Gerätes niemanden schädigen können.
- Wahlrend der Lagerung soll das Gerät vom Netz getrennt und ausser der Reichweite der Kinder liegen.

Lagerung zwischen den Betriebsperioden

Das Gerät für die Lagerung am Ende der

Betriebsperiode oder bei einer

Betriebsunterbrechung von mehr als 30 Tagen vorbereiten.

Wenn das Gerät eine langere Zeit ausser Betrieb bleiben soll:

Das Gerät abschalten und aus dem Netz trennen.
Das Gerät vor der Lagerung überall gründlich reinigen.
- Den Deckel der Öffnung aufmachen. Eventuelle Verunreinigungen, Gras und Kehricht entfernen. Das Geblase und sümttliche Rohre überprüfen. Den Deckel schliessen; überprüfen, dass er sich verriegelt.
Die Auslassöffnung und Saug-öffnung von Verunreinigungen reinigen.
Das Gerät an einer Stelle mit gutem Luftwechsel und wenn möglich gedeckt lagern, um Ansammlung von Schmutz und Staub zu vermeiden. Das Gerät nicht mit Kunststoffdecken. Kunststoff atmet nicht und kann somit Kondensatbildung, Rost und Korrosion hervorrufen.
Nachsehen, dass die Schrauben fest nachgezogen sind. Eventuell beschädigte oder abgenutzte Teile austauschen.

Fehlersuchtabelle

ACHTUNG: Vor jeder Wartungsmassnahme das Gerä abschalten und aus dem Netz trennen, mit Ausnahme von Massnahmen, wo die Arbeit bei laufendem Motor durchgeführt werden muss.

FEHLER	URSACHE	MASSNAHME
Das Gerät Funktioniert nicht.	1. Schalter in OFF-Stellung. 2. Netzkabel nicht angeschlossen. 3. Sicherungsautom ausgelösst oder Sicherung defekt. 4. Mechanischer Fehler.	1. Stromschalter in die ON-Stellung 2. Netzkabel anschliessen. 3. Sicherungsautom quittieren oder defekte Sicherung ersetzen. 4. Kontakt mit dem Electrolux-Fachhändler aufnahmen.
Abnormale Vibration am Gerät.	1. Fremde Gegenstände im Lufteinlass. 2. Mechanischer Fehler.	1. Das Gerät reinigen. Fremde Gegenstände entfernen. 2. Kontakt mit dem Electrolux-Fachhändler aufnahmen.
Das Laufrad rotiert nicht in der normalen Weise.	1. Fremde Gegenstände im Lufteinlass. 2. Mechanischer Fehler.	1. Das Gerät reinigen. Fremde Gegenstände entfernen. 2. Kontakt mit dem Electrolux-Fachhändler aufnahmen.

Umweltinformation

Die Husqvarna-Produkte werden gemass der Umweltmanagement-Norm ISO 14001 hergestellt. Hierbei werden Fertigungsverfahren angewandt, welche es ermögen, Teile auf eine umweltfreundliche Weise (soweit durchfuhrbar) und unter Berücksichtigung von Recycling am Ende ihrer Benutzungsdauer herzustellen. Die Verpackung ist aus recyclabarem Material. Die Kunststoffe wurden (wo durchfuhrbar) für Kategorien der Recycling gekennzeichnet.

• Bei der Entsorgung am Ende der Nutzungsdauer des Produktes muss die Umwelt berücksichtigt werden.
• Falls erforderlich, Kontakt mit den örtlichen Behörden aufnahmen, um Information von der Entsorgung der Produkte zu erwerben.

Das Symbol auf dem Produkt bzw. auf der Produktverpackung gibt an, dassdeses Produkt nicht als Hausmull gehaltend werden darf. Zur Entsorgung ist es an einen entsprechenden Recycling--Punkt fur elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung these Produkte tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhindern. Ausfuhrlicher Informationen über das Recycling these Products erhalten Sie auf Wunsch von Ihrem Stadt-oder Gemeinderat, den für die Hausmullentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie theseus Produkt gkaufthaben.

Empfehlungen für die Wartung

• Jedes Gerät kann mit Hilfe der individuellen Nummer der Typenreihe identifiziert werden.
• Wir empfehlen, dass das Gerät mindestensomal jährlich gewartet wird; früiger, wenn es berufsmässig eingesetzt wird.

Garantie

Falls sich ein Teil aufgrund eines Herstellungsfehlers innerhalb der Garantiezeit als defekt herausstellen soll, wird Husqvarna Outdoor Products über seine autorisierten Wartungstechniker kosten Los Reparaturarbeiten ausfuhren oder Teile auswechseln halten. Dies gilt unter folgenden Voraussetzungen:

(a) Der Fehler wird direkt dem autorisierten Husqvarna Outdoor Products service center gemeldet.
(b) Ein Kaufnachweis kann vorgelegt werden.
(c) Der Fehler laßt sich nicht auf einen Miobrauch, eine Vernachlässigung oder eine falsche Einstellung durch den Benutzer zurückzuführen.
(d) Der Fehler laßt sich nicht auf normale Abnutzung zurückzuführen.
(e) Die Maschine wurde nicht von einervon Husqvarna Outdoor Products nicht autorisierten Person gewartet oder repariert, auseinandergenommen oder davon herumgebastelt.
(f) Die Maschine wurde nicht vermietet.
(g) Die Maschine ist noch Eigentum des ursprünglichen Käufers.

(h) Die Maschine wurde nicht ausserhalb des Landes, in dem sie gekauft wurde, verwendet.
(i) Die Maschine wurde nicht zusammenziell verwendet.

• These Garantie stellt eine Ergänzung der gesetzlichen Rechte des Kunden dar und schrankt diese auf keine Weise ein.

Nachfolgend werden Fehler beschreiben, die nicht von der Garantie gedeckt sind. Es ist deshalb unbedingt erforderlich, daß Sie die in dieser Betriebsanleitung gegebenen Anleitungen durchlesen und verstehen, wie ihre Maschine bedient und gewartet wird.

Fehler, die nicht von der Garantie gedeckt sind:

• Fehler, die dadurch entstanden sind, daß ein anfänglicher Defekt nicht sofort gemeldet wurde.
• Fehler, die durch einen plötzlichen Stoß entstanden sind.
• Fehler, die dadurch entstanden sind, daß das Produkt nicht gemäß den Anleitungen und Empfehlungen der Betriebsanleitung verwendet wurde.
• Folgende Teile werden als Verschleiße angesehen, ihre Benutzungsdauer hangt von

regelmässiger Wartung ab. Sie unterliegen deshalb keinem gültigen Garantieanspruch: Netzkabel, Fangsack.

Vorsicht!

Alle Garantieansprüche entfallen, wenn Fehler ganz oder teilwese, direkt oder indirekt durch den Einbau von Ersatzteilen oder zusätzlichen

Teilen verursacht wurden, die nicht von Husqvarna Outdoor Products hergestellt oder zugelassen wurden. Dasselbe trifft für modifierte Maschinen zu.

Konformitätserklarung

Ich, der Unterzeichner M. Bowden, Husqvarna Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE Co.Durham. DL5 6UP bescheinige hiermit, dass das Produkt: Kategorie Bläser/Sauger Fabrikat Husqvarna Outdoor Products die Spezifikationen der Direktive 2001/14/EEC erfüllt.	Ich, der Unterzeichner M. Bowden, Husqvarna Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP bescheinige hiermit, daß eine Probe des obigen Produkts getestet wurde und damit Direktive 81/1051/EEC als Richtschnur verwendet wurde. Der maximale A-gewichtete Schaldruckpegel der an der Bedienerposition unter Freifeld Halbschalltot-Kammerbedingungen gemessen wurde, betrug:	Ich, der Unterzeichner M. Bowden, Husqvarna Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co.Durham. DL5 6UP bescheinige hiermit, daß eine Probe des obigen Produkts getestet wurde und damit ISO 5349 als Richtschnur verwendet wurde. Der maximale Vibrationseffektivwert, der an der Handposition des Bedieners gemessen wurde, betrug:
Identifizierung der Reihe Siehe Produkttypenschild Konformitätsbestätigungsverfahren Andere Direktiven:	ANNEX V 98/37/EEC, 89/336/EEC, 73/23/EEC EN60555-2:1987, EN60555-3:1987, EN55014-1:1993, EN55014-2:1995 EN60335-1:1994 IEC60335-2-100	Type Tornado Garantierter Geräuschpegel Gemessener Geräuschpegel Höhe Wert Nennluftstrom Gewicht 107 dB(A) 105 dB(A) 92 dB(A) 15 m/s Nennluftstrom 0,167 m3/s 4,2 kg
und Normen:

Newton Aycliffe, 13/06/2006

M. Bowden,

Forschungs-- und

Entwicklungslieiter
