BEDIENUNGSANLEITUNG ECOGENIC SOLAC

NETTOYAGE ET STOCKAGE

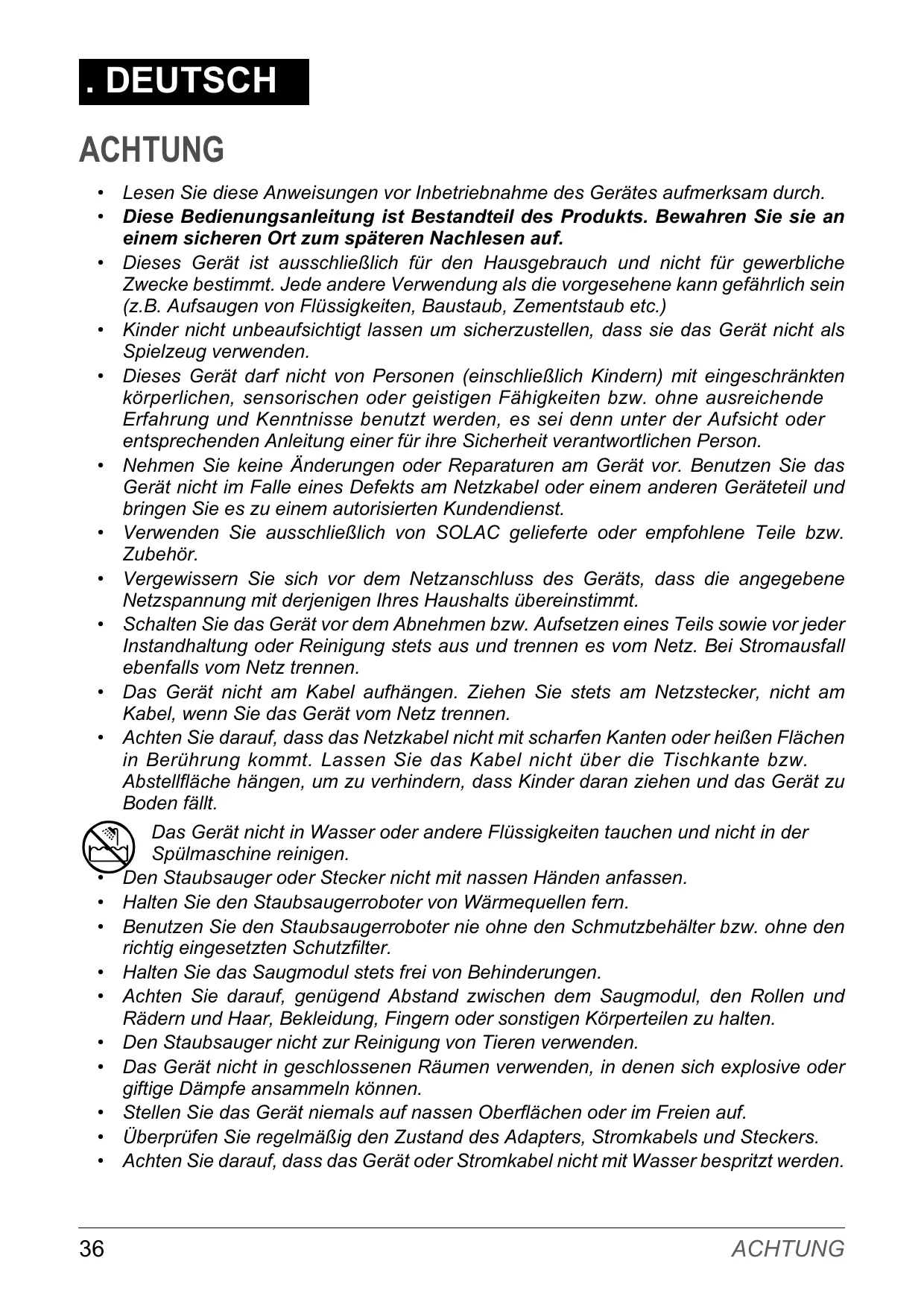

• Lesen Sie diese Anweisungen vor Inbetriebnahme des Gerätes aufmerksam durch.
• These Bedienungsanleitung ist Bestandteil des Produkts. Bewahren Sie sie an einem sicheren Ort zum späteren Nachlesen auf.
• Dieses Gerät ist ausschließlich für den Hausgebrauch und nicht für gewerbliche Zwecke bestimmt. jeder andere Verwendung als die vorgesehene kann gefährlich sein (z.B. Aufsaugen von Flüssigkeiten, Baustaub, Zementstaub etc.)
• Kinder nicht unbeaufsichtigtleness um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.
• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. ohne ausreichende Erfahrung und Kenntnisse benutzt werden, es sei dessen unter der Aufsicht oder entsprechenden Anleitung einer für ihre Sicherheit verantwortlichen Person.
• Nehmen Sie keine Änderungen oder Reparaturen am Gerät vor. Benutzen Sie das Gerät nicht im Falle eines Defekts am Netzkabel oder einem anderen Geräteil und bringen Sie es zu einem autorisierten Kundendienst.
• Verwenden Sie ausschließlich von SOLAC geleiferte oder empfohlene Teile bzw. Zubehör.
• Vergewissern Sie sich vor dem Netzanschluss des Geräts, dass die angegebene Netzspannung mit derjenigen Ihres Haushalts übereinstimmt.
• Schalten Sie das Gerät vor dem Abnehmer bzw. Aufsetzen eines Teils sowie vor jeder Instandhaltung oder Reinigung stets aus und trennen es vom Netz. Bei Stromausfall ebenfalls vom Netz trennen.
• Das Gerät nicht am Kabel aufhängen. Ziehen Sie stets am Netzstecker, nicht am Kabel, wenn Sie das Gerät vom Netz trennen.
• Achten Sie daraufuf, dass das Netzkabel nicht mit scharfen Kanten oder bereits Flächen in Berührung kommt. Lassen Sie das Kabel nicht über die Tischkante bzw. Abstellfläche hängen, um zu verhindern, dass Kinder daranziehen und das Gerät zu Boden fällt.

Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in der Spülmaschine reinigen.

Den Staubsauger oder Stecker nicht mit nassen Händen anfassen.
- Halten Sie den Staubsaugeroboter von Wärmequellen fern.
- Benutzen Sie den Staubsaugerroboter nie ohne den Schmutzbehälter bzw. ohne den richtig eingesetzten Schutzfilter.
- Halten Sie das Saugmodul stets frei von Behinderungen.
- Achten Sie darauf, genügend Abstand zwischen dem Saugmodul, den Rollen und Rädern und Haar, Bekleidung, Fingern oder sonstigen Körperteilen zu halten.
- Den Staubsauger nicht zur Reinigung von Tieren verwenden.
- Das Gerät nicht in geschlossenen Räumen verwenden, in denen sich explosive oder giftingige Dämpfe ansammeln können.
- Stellen Sie das Gerät niemals auf nassen Oberflächen oder im Freien auf.
- Überprüfen Sie regelmäßig den Zustand des Adapters, Stromkabels und Steckers.
- Achten Sie darauf, dass das Gerät oder Stromkabel nicht mit Wasser bespritzt werden.

• Ladestation und Adapter während des Betriebs nicht in der Höhe von Badewannen, Waschbecken, Duschen oder sonstigen Behältern mit Wasser verwenden.
• Verwenden Sie ausschließlich den mitgelieferten Netzadapter.
• Berühren Sie den Adapter und die Ladestation, wenn sie an das Stromnetz angeschlossen sind, niemals mit feuchten Händen.
• Stellen Sie den Adapter bzw. die Ladestation niemals auf eine feuchte Oberfläche oder ein feuchtes Tuch.
• Setzen Sie sich nicht auf das Gerät und stellen Sie sich auch nicht davon, dadurch konnte das Gerät beschädigt werden.
• Vergewissern Sie sich, dass auf dem Boden keine Faden, Kabel oder sonstigen Gegenstände mit einer Länge von mehr als 150 mm befinden, da sie sich mit den Rollen verwickeln können.

ACHTUNG! Das Gerät KEINESFALLS über den Hausmüll entsorgen, sondern zum nachstgelegen den WERTSTOFFHOF oder zu einer Abfallannahmestelle zur Weiterverwertung bringen. So leisten Sie einen Beitrag zum Umweltschutz.

HAUPTBESTANDTEILE

1 Gehäuse
2 Fernbedienung
3 Automatische Ladestation
4 Raumabteiler
5 Adapter
6 Reinigungsbürste
7 Filter (zwei Stck.)
8 Seitenbürste (zwei Stck.)
9 Mopp
10 Mopp-Zubehör
11 Schmutzbehälter
12 Entriegelungstaste Schmutzbehälter
13 Entriegelungstaste Saugmodul
14 Filterhebel
15 Saugmodul

16 Infrarot-Sensor
17 Griff
18 Vorderer Stoßfänger
19 Akkuadapter-Anschluss
20 Betriebsschalter
21 Bedienungspaneel
22 Gummirolle
23 Trägerrolle
24 Seitenräder
25 Anti-Kollisions-Sensoren
26 Kontaktanschlüsse an Ladestation
27 Sensoren Treppenerkennung
28 Vorderrad
29 UV-Lampe

VORBEREITUNG DES GERÄTS. AUFLADEN DES STAUBSAUGERROBOTERS

Verwenden Sie ausschließlich den mitgelieferten Adapter und die mitgelieferte Ladestation.

Die Ladezeit beträgt ca. 5 Stunden für 60/90 Minuten Selfbetrieb. Beim ersten Aufladen sollen den Akku eine ganze Nacht lang aufladen.

HAUPTBESTANDTEILE DER LADESTATION (A)

1A Dekorative LED
2A Schalter der decorativen LED
3A Sendesignal
4A LED-Betriebsanzeige

5A Ladestandsanzeige
6A Kontaktanschlüsse
7A Adapteranschluss

AUFLADEN MIT DER LADESTATION (Abb. 1)

Stellen Sie keinen Gegenstand in die Nähe der Ladestation und vermeiden Sie, dass sich Dort Behinderungen oder Möbel befinden (siehe die auf der Abbildung empfohlenen Abstände).
Falls Behinderungen vorhanden sind, kann der Roboter die Ladestation nicht finden. Stellen Sie die Ladestation in einem freien Bereich auf.
Der Roboter kann die Ladestation nicht finden, wenn der Infrarot-Signalsender (3A) verdeckt ist.

1 Stellen Sie die Ladestation auf einen sauberen Fußboden und an eine senkrechte Wand.
2 Den Adapter (7A) an den Ladestationanschluss anschließen.
3 Schlieben Sie den Adapter an das Stromnetz an.

Die Betriebs-LED (4A) leuchtet rot auf.
Verlegen Sie das Ladegerätkabel ordnungsgemäß entlang der Wand, anderenfalls kann sich der Roboter darin verfangen.
4 Betätigten Sie den Betriebstaster WE der Fernbedienung oder die Taste CHARGE des Bedienungspaneels des Roboters. Der Staubsaugerroboterucht die Ladestation, sobald er den richtigen Abstand erreicht hat, schließt er sich daran an.
5 Wenn Sie während deruche den Ladebefehl abbrechen mochten, betätigten Sie erneut den Betriebstaster WE Oder MO STOP auf der Fernbedienung. Der Staubsaugerroboter bleibt stehen.
Vergewissern Sie sich, dass die Roboteranschlüsse (26) korrekt mit den Anschlüssen (6A) der Ladestation verbunden sind.
Während des Ladevorgangs blinken die Ladestandsanzeigen der Ladestation (5A) und des Bedienungspaneels auf. Sobald der Ladevorgang beendet ist, erlischt die Ladestandsanzeige (5A) der Ladestation und die des Bedienungspaneels leuchtet durchgehend. Das Gerät ist nun betriebsbereit.
Trennen Sie die Ladestation während der Reinigung nicht vom Netz, der Staubsaugerboter keht namlich zu ihr zurück, wenn das Ladeniveau des Akkus zugegering wird.

Auf Wunsch können Sie einekleine Menge atherisches Öl in die Mitte der dekorativen LED (1A) geben.

6 Betätigen Sie den EIN-Schalter (2A).
Die LED (1A) leuchtet auf. Wenn sie sich erhitzt, wird der Duft des in ihrem Inneren vorhandenen ätherischen Öl's verbreitet.
Einige ätherische Öle konnen die Kunststoffoberfläche angreifen. Vergewissern Sie sich daher vor der Benutzung, dass das ätherische Öl die Oberfläche nicht angreift.

AUFLADEN OHNE LADESTATION (Abb. 2)

1 Schlieben Sie das Adapterkabel direkt an den Anschluss (19) des Gehäuses des Staubsaugerroboters an.
2 Schlieben Sie den Adapter an das Stromnetz an.

Während des Ladevorgangs leuchtet die Ladestandsanzeige-LED des Roboter-Bedienungspaneels auf; nach Abschluss des Ladens leuchtet sie durchgehend.
Während des direkten Aufladens über ein Kabelarf der Roboter nicht betriebenen werden.
3 Nach dem Ladevorgang den Adpapter vom Netz trennen und das Kabel aus dem Anschluss (19) entfernen. Das Gerät ist nun betriebsbereit.

Während des Ladevorgangs erwartt sich der Adapter leicht. Dies ist normal, solange die Erwärung nicht zu stark ist.

AUTOMATISCHES AUFLADEN

Während des Reinigens wird der Roboter immer automatisch die Ladestation aufsuchen, wenn die Akkuladung niedrig ist.
Bei Abschluss der Reinigung ist die Temperatur des Akkus gegebenenfalls sehr hoch, wodurch sich die Aufladezeit verlangert.

Tipps für eine langere Lebensdauer des Akkus

• Lassen Sie den Adapter nicht für einen längeren Zeitraum angeschlossen. Trennen Sieihn nach dem Ladevorgang vom Netz.
• Gerät nicht in der Höhe von Heizkörpern oder anderen Wärmequellen aufbewahren oder aufladen und von direktem Sonnenlicht fernhalten.
• Nicht an verschmutzten oder feuchten Orten aufladen und darauf aufchten, dass die Raumtemperatur zwischen 15^ und 35^ liegt.
• Akku alle paar Monate vollständig entladen und danach wieder aufladen. Das Gerät zum Entlagen des Akkus bei vom Netz getrennter Ladestation ohne Kabel bis zum Stillstand verwenden. Anschließlich Akku nach den o.g. Anweisungen aufladen.
• Um das Gerät über einen langen Zeitraum zu lagern, wird empfohlen, den Akku vollständig zu laden und hij dann aus dem Gerät zunehmen, um hij an einem kühlen und trockenen Ort zu lagern.

VERWENDUNG DES GERÄTS

Dieses Gerät ist ausschließlich zum Reinigen von Böden und Teppichböden durch Saugen ausgelegt.

Dieses Gerät ist für die tägliche Bodenpflege gedacht, sodass es das Auftreten von Flusen und die Schmutzansammlung verhindert.

Glühende Asche, Splitter, spitze Gegenstände und Flüssigkeiten)durfen nicht aufgesaugt werden.
Saugen Sie auch keine brennenden Streichhölzer oder Zigarettenkippen auf. Saugen Sie auch keine Giftstoffe (Ammoniak...) auf.
Entfernen Sie alle Transport- und Verpackungselemente des Gerätes.
Verwenden Sie den Staubsaugerroboter nicht zwischen Beistelltischen, Stühlen oder in engen Bereichen, da das Gerät beschädigt werden können.
i Der Staubsaugerroboter benutz Reinigungssparameter, um wirksam den gesamten Boden zu reinigen:

Spiralbewegung für eine gründlichere Reinigung, wenn Schmutz erkannt wurde, Abfahren der Wände zur Reinigung des gesamten Raumumfangs, Zimmerdurchquerungzur Gewährleistung einer vollständigen Reinigung.

i Der Staubsaugerroboter benötigt ca. 45 Minuten zur Reinigung eines mittelgroßen Raums, wobei er denselben Bereich mehrfach durchlauft, um die Säuberung der gesamten Flächce zu gewährleisten.

BEDIENUNGSPANEEL DES STAUBSAUGERROBOTERS

Ein-/Ausschalten des Staubsaugerroboters

Ladetaste: Leuchtet beim Betätigen auf, erlischt, wenn der Roboter an die Ladestation angeschlossen wird.

Ladestandsanzeige:
Während des Aufladens blinkt sie, nach Beendigung des Aufladens leuchtet sie durchgehend

Ultraviolett-Lampe: Leuchtet beim Betätigen auf, die Desinfektionslampe arbeitet, solange der Roboter in Betrieb ist.

1 Entfernen Sie alle Gegenstände vom Boden, die zerbrechen oder den Staubsaugerroboter beschädigen konnten (Lampen, Flaschen...).
2. Sicherstellen, dass der Schmutzbehälter (11) korrekt eingesetzt ist. Siehe auch ("REINIGUNG UND INSTANDHALTUNG").
3 Positionieren Sie den Raumabteiler (4) Dort, wenn Sie in einem konkreten Bereich den Durchlauf des Roboters verhindern möchten. Siehe hierzu auch ("RAUMABTEILER").
4 Schalten Sie den Staubsaugerroboter ein. Bringen Sie hierzu den Betriebsschalter (20) in ON-Position.
5 Vergewissern Sie sich, dass der Reinigungsboter aufgeladen ist.
Wenn die Ladestandsanzeige-LED des Bedienungspaneels des Roboters blinkt, laden Sie den Staubsaugerroboter auf. Siehe hierzu ("VORBEREITUNG DES GERÄTS. AUFLADEN DES STAUBSAUGERROBOTERS").
6 Wenn der Staubsaugerboter im Automatikbetrieb eingesetzt werden soll, programmieren Sieihn entsprechend über die Fernbedienung. Siehe hierzu ("FERNBEDIENUNG").
7 Drücken Sie auf den Schalter START des Roboterpaneels. Der Staubsaugerroboter wird gemäß seinen Reinigungsmustern mit der Arbeit beginnen.
Si konnen die Bewegungen oder Funktionen uber die Schaltflachen der Fernbedienung steuern, siehe hierzu ("FERNBEDIENUNG") oder uber die Steuertasten auf dem Gehäusepaneel des Staubsaugerroboters.
Zur Sterilisation des vorderen Bereichs die Taste UV drucken.
These Funktion eignet sich vor allem für Allergiker oder für Haushalte mit Haustieren, da der Boden von Viren und Bakterien befindt wird.
8 Drucken Sie erneut die Taste (START STOP), um den Reinigungsvorgang kurz zu unterbrechen.
9 Wenn Sie keine programmierte wochentliche Reinigung wünschen, schalten Sie das Gerät nach der Reinigung aus. Bringen Sie hierzu den Betriebsschalter (20) in die Position OFF oder drücken Sie die Taste Ein/Ausschalten auf der Fernbedienung.
10 Trennen Sie die Ladestation vom Netz.

RAUMABTEILER

HAUPTBESTANDTEILE (B)

1B Hauptschalter & Lange der Raumabteiler

2B LED-Betriebsanzeige

3B Sendekopf zur Annaherungskontrolle

4B Sendekopf des Raumabteilers

5B Batteriefachabdeckung

6B Entriegelung Batterieabdeckung

Aus

Geringe Reichweite = 4 m

Mittlere Reichweite = 6m

Hohe Reichweite = 8m

5B Batteriefachabdeckung

BETRIEB

Benutzen Sie den Raumabteiler, um den Reinigungsbereich des Roboters auf den von Ihnen gewünschten Raum einzuschranken, indem Sie vermeiden, dass der Roboter in nicht notwendige oder unerwünschte Bereiche eindringt. Benutzen Sieihn dazu, den Zugang zu einem Bereich mit Kabeln oder in ein bestimmtes Zimmer zu verwehren.
Positionieren Sie den Raumabteiler auf gleicher Höhe mit der Fläche, auf der Sie den Staubsaugerrobote einsetzen.
Positionieren Sie den Raumabteiler und die Ladestation in einem Abstand von mehr als 3 m, anderenfalls kann es zu Störungen kommt.
Positionieren Sie die Ladestation nicht innerhalb der Reichweite des Raumabteilersignals.
i Der Sendekopf fur die Annaherungskontrolle (3B) verhindert den ZusammenstoB zwischen Staubsaugerroboter und Raumabteiler, indem er die Annaherung auf einen Abstand von weniger als 0,5-1 m unterbindet.

1 Vergewissern Sie sich, dass der Akku nicht leer ist.
2 Positionieren Sie den Raumabteiler so, dass er den Bereich abgrenzt, in den der Roboter nicht eindringen soll. (Abb. 3).
3 Entfernen Sie Gegenstände, die sich dem Raumabteiler gegenüber befinden, um einen fehlerhaften Betrieb zu vermeiden.
4 Wahlen Sie die gewünschte Länge des Raumabteilers aus. Schieben Sie den Schalter (B) und wahren Sie geringe O, mittlere O oder hohe Reichweite
Verwenden Sie die angemessene Länge zur Abteilung, die Akku-Standzeit hangt von der gewählten Reichweite des Senders ab.
Die LED-Betriebsanzeige (2B) blinkt alle 8 Sekunden auf, bis der Akku erschöft ist.
5 Versichert Sie sich, dass der Staubsaugerroboter die von dem Raumabteiler geschaffene Grenze nicht durchbrechen kann.
6 Bringen Sie den Schalter (B) in die Stellung Ausgeschaltet wenn der Raumabteiler nicht benötigt wird.
Aufgrund der Bewegung des Roboters während des Betriebs konnen Richtungsabweichungen des Infrarot-Signals des Raumabteilers und der Empfangsdistanz des Roboters auftreten. Diese Abweichung kann je nach Arbeitsumfeld und dem Belastungsgrad des Roboters und Raumabteilers untersiedlich sein.

BESTANDTEILE (C)

1	Ein/Aus Staubsaugerobotes	5	Display (Abb. 4)
2	Richtungstasten		a Symbol „Signal senden“
3	Bestätigungsknopf		b Programmierte Wochentage
4	Steuertasten		c Aktueller Wochentag
	SU	Inbetriebnahme /Sonntag	d Uhrzeit
	START		e Fehler-Symbol
	MO	Vorübergehender Stopp/Montag	f Funktionssymbol
	STOP
	TU	Konfiguration Uhrzeit/Dienstag
	TIME
	WE	Aufladen/Mittwoch
	CHARGE
	TH	Programmierung /Donnerstag
	TIMER
	FR	Schnelle Reinigung /Freitag
	FAST
	SA	Reinigung nach Aufladen/Samstag
	FULL GO
	ALL	Langsame Reinigung / tätiglich
	SLOW

PROGRAMMIERUNG

Synchronisierung der Fernbedienung mit dem Staubsaugerroboter (Abb. 5)

Synchronisieren Sie die Fernbedienung und den Staubsaugerroboter vor der ersten Benutzung und nach Instandhaltungsarbeiten. Gehen Sie dazu folgendermaßen vor:
1 Vergewissern Sie sich, dass Staubsaugerroboter und Fernbedienung ausreichende Akkuladung aufweisen.
2 Schalten Sie den Staubsaugerroboter aus. Bringen Sie hierzu den Betriebsschalter (20) in die OFF-Position.
3 Halten Sie den Knopf OK länger als 4 Sekunden gedrück. Bringen Sie den Betriebsschalter (20) in die ON-Position, ohne damit die Taste OK loszulassen.
i Wenn die Synchronisierung ordnungsgemäß durchgeführt wurde, ertönen am Roboter zwei Pfeiftone.

Konfiguration Datum und Uhrzeit (Abb. 6)

Um den Betrieb des Roboters zu einem gewünschten Zeitpunkt zu aktivieren, müssen die aktuelle Uhrzeit und der Wochentag eingestellt werden.
1 Drücken Sie die Taste TU TIME. Gehen Sie zur Einstellung des Wochentages.
2 Drücken Sie die Taste für den aktuellen Wochentag (SU= Sonntag, MO= Montag, TU= Dienstag, WE= Mittwoch, TH= Donnerstag, FR= Freitag, SA= Samstag).
3 Betätigen Sie die Pfeile um sich durch die Felder "Stundenzahl" und "Minuten" zu bewegen. Betätigen Sie die Pfeile , um die derzeitige Stundenzahl und Minuten auszuwahlen.
4 Drücken Sie OK, um die Auswahl zu bestätigten.
Drücken Sie © zum Abbruch der Konfiguration.

Programmierung automatische wöchentliche Reinigung (Abb. 7)

Bei ausgeschalteten Staubsaugerroboter.

1 Drücken Sie die Taste der Fernbedienung.

2 Drücken Sie die Taste des Wochentags, den Sie programmieren möchten. Wahlen Sie einen, mehrere oder alle Wochentage aus. Die ausgewählten Wochentage blinken.
3 Betätigen Sie die Pfeile , um die genaue Uhrzeit der Reinigung zu programmieren. Betätigen Sie die Pfeile „aufwärts" und „abwärts", um Stundenzahl und Minuten auszuwahlen.
4 Drücken Sie OK, um die Auswahl zu bestätigten.

Drucken Sie die Taste Ein/Aus © zum Abbruch der Konfiguration.
Damit sich der Staubsaugerroboter zum gewünschten Zeitpunkt in Betrieb setzen, muss er eingeschaltet sein. Bringen Sie hierzu den Betriebsschalter (20) in die ON-Position; leuchtet auf.

ZUSÄTZLICHE FUNKTIONEN

Funktion FULL GO

Durch die Auswahl dieser Funktion wird der Staubsaugerroboter programmiert, um nach vollständiger Aufladung die Reinigung fortzusetzen.

1 Drucken Sie die Taste FULL GO. Der Staubsaugerboter muss hierbei eingeschaltet sein.
Auf dem Display der Fernbedienung leuchtet FULL GO auf. Der Staubsaugerroboterucht die Ladestation, bevor der Akku erschöpf ist und beginnnt die Reinigung automatisch, nachdem er vollständig aufgeladen wurde.

Funktion GESCHWINDIGKEIT

1 Drücken Sie die Taste FR FAST, um Schnellreinigung zu wahlen.
i Auf dem Display der Fernbedienung leuchtet FAST auf.
2 Drücken Sie die Taste ALL, um Langsamreinigung zu wahlen.
i Auf dem Display der Fernbedienung leuchtet SLOW auf.

FEHLERCODES

Wenn der Roboter aufgrund einer der folgenden Umstände nicht ordnungsgemäß/arbeitet, blinken alle Tasten auf dem Bedienungspaneel des Roboters gleichzeitig.

1 Drücken Sie die Taste START der Fernbedienung. Vergewissern Sie sich, dass das Signal der Fernbedienung den Arbeitsbereich des Geräts abdeckt.

Auf der Anzeige der Fernbedienung erscheint das Fehlersymbol zusammen mit einem der im Anschluss erläuterten Fehlercodes.
2 Führer Sie je nach gezeigtem Fehler die anschließend beschriebenen Maßnahmen durch.

FEHLER

CODE

STÖRUNGSURSACHE LösUNG

E01 Sensoren Treppenerkennung Sensoren (27) reinigen

E02 Trägerrolle An der Rolle (23) festgesetzten Schmutz und Haare entfernen

E03 Akku fast leer Akku laden

E04 Seitenrader An den Rädern festgesetzen Schmutz und Haare entfernen

E05 Schmutzbehälter Schmutzbehälter (11) richtig einsetzen

i Wenn die Störung nach Durchführung dieser Maßnahmen auch weiterhin auftrit, benutzen Sie das Gerät nicht und bringen Sie es zu einem autorisierten Kundendienst. Nehmen Sie keine Änderungen oder Reparaturen am Gerät vor.

REINIGUNG UND INSTANDHALTUNG

Bevor Sie irgendegen Eingriff zur Instandhaltung oder Reinigung des Geräts vornehmen, vergewissern Sie sich, dass sich der Betriebsschalter (20) in der Position OFF befindet und das Gerät nicht an das Netz angeschlossen ist.
Vergewissern Sie sich, dass die abgewaschen Elemente vor dem Einbau vollständig trocken sind.
Das Saugmodul (15) nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in der Spülmaschine reinigen. Keine Scheuer- oder Lösungsmittel verwenden.

Für eine maximale Leistung des Staubsaugeroboters wird empfohlen, nach dreimaligem Gebrauch den Schmutzbehälter zu entleeren und den Filter zu reinigen.

LEEREN DES SCHMUTZBEHÄLTERS (11)

1 Halten Sie die Entriegelungs-Taste (12) gedrückt. Nehmen Sie den Schmutzbehälter (11) hereus. (Abb. 8)
2 Halten Sie den Behälter über den Mülleimer, öffnen Sie den Filterträger durch Ziehen an der Lasche (14) und entleeren Sie seinen Inhalt in den Mülleimer. (Abb. 9)

REINIGUNG UND AUSWECHSELN DES FILTERS (7)

Es wird empfohlen, den Filter regelmäßig auf einwandfrei Funktion zu überprüfen. Reinigen Sie den Filter, wenn Sie eine Verringerung der Saugleistung feststellen.
Es empfieht sich, den Filter ein- bis zweimal jährlich (je nachdem, wie oft Sie das Gerät verwenden) auszuwechseln.

1 Entnehmen Sie den Schmutzbehälter gemäß der Abbildung in „ENTLEEREN DES SCHMUTZBEHÄLTERS (11)”.
2 Trennen Sie den Filter (7). Üben Sie mit einer Hand Druck auf den halbkreisförmigen Träger aus, um den gebrauchten Filter aus dem Träger zu entfernen. (Abb. 10)
3 Schütteln Sie den Ausgangsfilter leicht gegen die Mülleimerwand, damit überschüssiger Schmutz und Staub herausfallen.

Benutzen Sie den Staubsaugerboter nie ohne den Filter (7).
4 Reinigen Sie den Filter mit der Reinigungsbürste (6) (Abb. 11).
5 Bauen Sie den gereinigten Filter oder bei Bedarf einen neuen Filter an den dafür vorgesehenen Ort wieder ein.

REINIGUNG DES SCHMUTZBEHÄLTERS (11)

1 Drücken Sie auf die Taste (13). Das Saugmodul (15) wird frei gegeben (Abb. 12).
2 Drehen Sie das Saugmodul um, öffnen Sie die zwei Laschen und nehmen Sie die Abdeckung ab.
3 Reinigen Sie das Innere des Behalters mit der Reinigungsbürste (6) (Abb. 13).
4 Reinigen Sie das Saugmodul (15) und die Vorrichtung zum Luftin- und -auslass mit der Reinigungsbürste (Abb. 13).

Reinigen Sie das Saugmodul nicht mit Wasser.

5 Setzen Sie den Schmutzbehälter in das Gerätegehäuse ein. Drücken Sie den Behälter gegen das Gehäuse, bis er einrastet. So stellen Sie safer, dass der Behälter korrekt im Gehäuse befestigt wurde.

REINIGUNG UND AUSWECHSELN DES MOPPS (9)

Benutzen Sie den Mopp nicht auf Teppichen, Teppichboden oder Böden, die nicht vollständig glatt sind.

1 In diesen Fälle entfernen Sie den Mopp-Träger (10). Drehen Sie den Mopp-Träger und losen Sie die Laschen rechts und links (Abb. 14).

2 Um den Mopp (9) auszuwechseln,ziehen Sie daran und setzen Sie an einen neuen ein (Abb. 14).

AUSBAU UND REINIGUNG DER BÜRSTEN

Für eine maximale Leistung des Staubsaugerroboters wird empfohlen, nach dreimaligem Gebrauch die Rollen und Bürsten zu reinigen.

Rollen (22) und (23)

1 Ziehen Sie die Lasche nach hinten und haben Sie den Befestigungshebel an (Abb. 15).
Die Rollen sind jetzt nicht mehr fixiert.
2 Nehmen Sie die Rollen (22) und (23) Heraus.
3 Reinigen Sie die Rollen mit der Reinigungsbürste (6) (Abb. 16).
4 Setzen Sie die Rollen wieder ein und senken Sie den Befestigungshebel, über Sie Druck aus, bis dieser einrastet und damit die korrekte Befestigung signalisiert.

Seitenbürste (8)

Reinigen Sie regelmäßige die Seitenbürste, um mangelhaften Betrieb des Staubsaugerroboters zu vermeiden.
1 Entfernen Sie mit der Hand Haare und Staub, die sich in der Seitenbürste festgesetzt haben.
2 Wenn der Schmutz sich zu stark in die Bürste verwickelt hat, schneiden Sieihn mit einer Schere ab.
Lösen Sie bei Bedarf die Schraube und nehmen Sie die Seitenbürste (8) aus dem Gehäuse, um sie gründlich zu reinigen (Abb. 17).
3 Setzen Sie die Seitenbürste danach wieder an der gleichen Stelle ein.

ABBAU UND REINIGUNG DER RÄDER

Seitenräder

1 Losen Sie die zwei Schrauben der Räder (Abb. 18).
2 Nehmen Sie die Räder aus ihren Führungen und reinigen Sie sie.

Reinigen Sie die Räder nicht mit Wasser, Öl oder Fett.
Setzen Sie die Räder wieder in ihre Führung undziehen Sie die Schrauben mit einem Schraubenzieher an.

Vorderes Rad

Falls das vordere Rad blockiert ist oder nicht frei rollt, entfern den Sie es zu seiner Reinigung (Abb. 18).

1 Ziehen Sie mit einem als Hebel eingesetzten Werkzeug an dem Rad.
2 Drücken Sie das Rad zu seinem Wiedereinbau nach der Reinigung in die entsprechende Führung.

REINIGUNG DER ANTIKOLLISIONS-SENSOREN (25) UND TREPPENSENSOREN (27)

Sorgen Sie für saubere Infrarot-Strahler, damit der Staubsaugerroboter einwandfrei betrieben werden kann.
1 Reinigen Sie die Sensoren mit einem Baumwoll- oder weichen Tuch (Fig. 19).

REINIGUNG DES GERÄTES

Stellen Sie sicher, dass kein Wasser in das Innere des Geräts gelangt.
Reinigen Sie das Gerät vor der ersten Verwendung, unmittelbar nach jeder Verwendung, und wenn Sie es für längerere Zeit nicht benutzt haben. So gewährleisten Sie seinen reibungslosen Betrieb und verlangern seine Lebensdauer.
1 Reinigen Sie die Außenseite des Geräts mit einem feuchten Tuch. Keine Scheuer-oder Lösungsmittel verwenden.

AUSTAUSCH DES AKKUS

AUSTAUSCH DER BATTERIEN DES RAUMABTEILERS (Abb. 20)

1 Drehen Sie die Batteriefach-Entriegelung (6B) bis man die Abdeckung (5B) abnehmer kann.
2 Legen Sie die Batterien in das hierfür vorgesehene Fach ein. Überprüfen Sie, das Positiv- und Negativelektroden korrekt ausgerichtet sind.
Entnehmen Sie die Batterien, wenn der Staubsauger über einen längeren Zeitraum nicht benutzt wird.

AUSTAUSCH DER BATTERIEN DER FERNBEDIERUNG (Abb. 21)

1 Öffnen Sie den Deckel des Batteriefachs.
2 Legen Sie die Batterien in das hierfür vorgesehene Fach ein. Überprüfen Sie, dass Positiv- und Negativelektroden korrekt ausgerichtet sind.
Entnehmen Sie die Batterien, wenn der Staubsauger über einen längeren Zeitraum nicht benutzt wird.

ATENÇÂO
