MANUAL DE UTILIZADOR ECOGENIC SOLAC

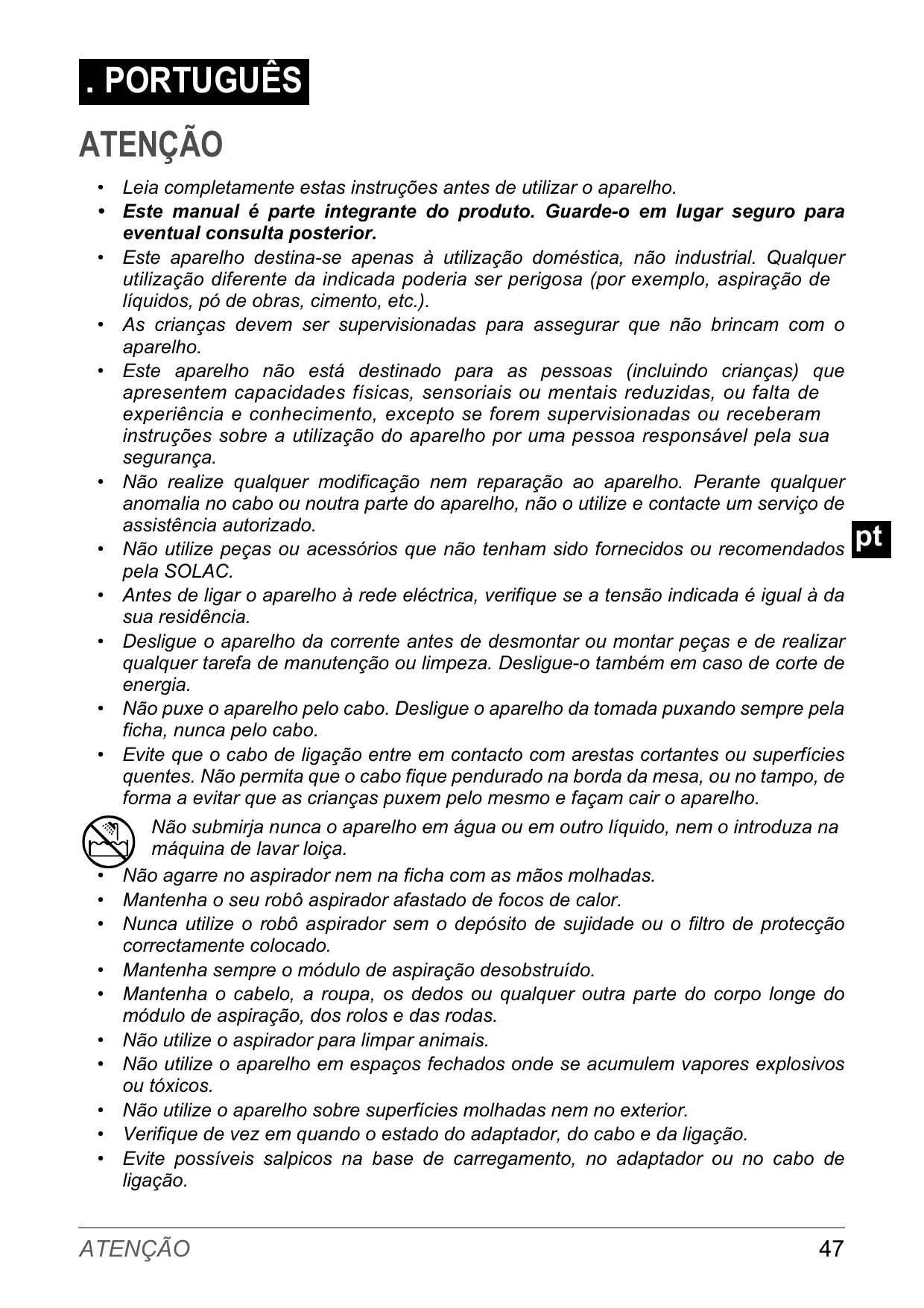

• Leia completamente estas instruções antes de utilizar o aparelho.
• Este manual é parte integrante do produto. Guarde-o em lugar seguro para eventual consulta posterior.
• Este aparelho destina-se apenas à utilização doméstica, não industrial. Qualquer utilização diferente da indicada poderia ser perigosa (por exemplo, aspiração de líquidos, pó de obras, cimento, etc.).
• As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
• Este aparelho não está destinado para as pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento, excepto se forem supervisionadas ou receberam instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• Não realize qualquer modificação nem reparação ao aparelho. Perante qualquer anomalia no cabo ou noutra parte do aparelho, não o utilize e contacte um serviço de assistência autorizado.
• Não utilize peças ou acessórios que não tenham sido fornecidos ou recomendados pela SOLAC.
• Antes de ligar o aparelho à rede eléctrica, verifique se a tensão indicada é igual à da sua residência.
• Desligue o aparelho da corrente antes de desmontar ou montar peças e de realizar qualquer tarefa de manutenção ou limpeza. Desligue-o também em caso de corte de energia.
• Não puxe o aparelho pelo cabo. Desligue o aparelho da tomada puxando sempre pela ficha, nunca pelo cabo.
• Evite que o cabo de ligação entre em contacto com arestas cortantes ou superfícies quentes. Não permita que o cabo fique pendurado na borda da mesa, ou no tampo, de forma a evitar que as crianças puxem pelo mesmo e façam cair o aparelho.

Não submirja nunca o aparelho em água ou em outro líquido, nem o introduza na máquina de lavar loiça. Não agarre no aspirador nem na ficha com as mãos molhadas. Mantenha o seu robô aspirador afastado de focos de calor. Nunca utilize o robô aspirador sem o depósito de sujidade ou o filtro de protecção correctamente colocado. Mantenha sempre o módulo de aspiração desobstruído. Mantenha o cabelo, a roupa, os dedos ou qualquer outra parte do corpo longe do módulo de aspiração, dos rolos e das rodas. Não utilize o aspirador para limpar animais. Não utilize o aparelho em espaços fechados onde se acumulem vapores explosivos ou tóxicos. Não utilize o aparelho sobre superfícies molhadas nem no exterior. Verifique de vez em quando o estado do adaptador, do cabo e da ligação. Evite possíveis salpicos na base de carregamento, no adaptador ou no cabo de ligação. ATENÇÃO

• Não utilize a base de carregamento nem o adaptador perto de banheiras, lavatórios, duches e outros recipientes que contenham água, enquanto estiverem a ser utilizados.
• Utilize unicamente o adaptador fornecido.
• Não toque no adaptador nem na base de carregamento com as mãos húmidas quando estiverem ligados à corrente.
• Nunca deixe o adaptador ou a base de carregamento a funcionar sobre uma superfície ou um pano húmido.
• Não se sente sobre o aparelho nem se coloque à frente dele, pois poderá causar danos materiais no aparelho.
• Verifique se não existem no chão fios, cabos ou outros objectos de comprimento superior a 150 mm, uma vez que podem entrelaçar-se nos rolos. ATENÇÃO!!: Quando pretender desfazer-se do aparelho, NUNCA o deite no caixote do lixo, faça-o no seu ECOPONTO ou no ponto de recolha de resíduos mais perto de sua casa, para o seu posterior tratamento. Desta forma, está a contribuir para a protecção do meio ambiente.

Corpo principal Comando à distância Base de carregamento automático Isolador de espaços Adaptador Escova de limpeza Filtro (duas unidades) Escova lateral (duas unidades) Mopa Acessório mopa Depósito sujidade Botão desbloqueio depósito de sujidade Botão desbloqueio módulo de aspiração Patilha filtro Módulo aspiração

Sensor infravermelhos Asa Pára-choques frontal Conector adaptador bateria Interruptor de funcionamento Painel botões de controlo Rolo de borracha Rolo central Rodas laterais Sensores anti-choque Conectores de contacto com a base de carregamento Sensores detector escada Roda dianteira Luz UV PREPARAÇÃO DO APARELHO.

RECARREGAMENTO DO ROBÔ DE ASPIRAÇÃO

n Utilize apenas o adaptador e a base de carregamento fornecidos, não utilize qualquer

outro. O tempo de carregamento é de aproximadamente 5 horas para 60/90 min. de autonomia. Para o primeiro carregamento, carregue a bateria durante toda a noite. COMPONENTES PRINCIPAIS COMPONENTES PRINCIPAIS DA BASE DE CARREGAMENTO (A)

LED decorativo Interruptor LED decorativo Sinal de transmissão LED de ligação 5A Indicador de carga 6A Conectores de contacto 7A Conector adaptador CARREGAMENTO ATRAVÉS DA BASE DE CARREGAMENTO (Fig. 1) ) Não coloque nenhum objecto e evite a existência de obstáculos ou móveis à volta da base de carregamento (Veja as distâncias recomendadas na figura). ) O robô não encontrará a base de carregamento caso existam obstáculos. Coloque a base de carregamento numa área desobstruída. ) O robô não encontrará a base de carregamento se o transmissor do sinal (3A) de

infravermelhos estiver tapado. Coloque a base de carregamento sobre um piso limpo e contra uma parede vertical. Ligue o adaptador ao conector (7A) da base de carregamento. Ligue o adaptador à rede eléctrica. O LED de ligação (4A) acende-se em vermelho. Coloque correctamente o cabo do carregador ao longo da parede, caso contrário o robô pode enrolar-se nele. Pressione o botão de controlo do comando à distância ou o botão do painel de controlo do robô. O robô aspirador procurará a base de carregamento se estiver a uma distância adequada, e ligar-se-á à mesma. Se, durante a procura, pretender cancelar a ordem de carregamento, pressione novamente o botão de controlo do comando à distância. O robô aspirador parará. Assegure-se de que ligou correctamente os conectores do robô (26) aos conectores (6A) da base de carregamento. Durante o carregamento, os Indicadores de carga da base de carregamento (5A) e do painel de controlo piscam. Uma vez finalizado o carregamento, o indicador de carga (5A) da base de carregamento apaga-se e o do painel de controlo fica aceso permanentemente. O aparelho fica pronto a ser utilizado. , Não desligue a base de carregamento durante a limpeza, o robô aspirador voltará a ela para carregar-se se o nível de carga da bateria baixar demasiado. Se desejar, pode colocar uma pequena quantidade da essência que pretender no centro do LED decorativo (1A). 6 Pressione o interruptor (2A). O LED (1A) acende-se. Quando aquecer, sairá a fragrância da essência colocada no seu interior. Algumas essências podem danificar a superfície de plástico. Antes de utilizar a essência, assegure-se de que esta não vai danificar a superfície.

CARREGAMENTO SEM BASE DE CARREGAMENTO (Fig. 2) 1 Ligue o cabo do adaptador directamente ao conector (19) do corpo do robô aspirador. 2 Ligue o adaptador à rede eléctrica. Durante o carregamento, o LED indicador de carga do painel de controlo do robô piscará e ficará fixo depois de terminado o carregamento. Durante o carregamento directo através do cabo, o robô não poderá ser utilizado. 3 Após o carregamento, desligue o adaptador da rede e desligue o cabo do conector (19). O aparelho fica pronto a ser utilizado.

RECARREGAMENTO DO ROBÔ DE ASPIRAÇÃO

) Durante o carregamento, o adaptador aquece ligeiramente. Isto é normal, a não ser que o aquecimento seja muito elevado.

CARREGAMENTO AUTOMÁTICO

carga da bateria estiver baixa. Quando terminar a limpeza, a temperatura da bateria pode ser muito alta e o tempo de carregamento pode ser maior. Recomendações para prolongar a vida das baterias

• Não deixe o adaptador ligado durante longos períodos de tempo. Desligue-o quando o carregamento acabar.
• Não guarde nem carregue o aparelho próximo de radiadores ou outras fontes de calor, ou exposto à luz solar directa.
• Não carregue o aparelho em locais sujos ou húmidos, e tente que a temperatura ambiente esteja compreendida entre 15ºC e 35ºC.
• De tempos a tempos (poucos meses), descarregue completamente as baterias e em seguida volte a carregá-las. Para descarregá-las, faça funcionar o aparelho sem o cabo até parar e com a base de carregamento desligada. Carregue depois as baterias como se explica anteriormente.
• Para guardar o aparelho durante um longo período de tempo, recomenda-se que carregue a bateria completamente e posteriormente retire-a para guardar num local fresco e seco.

UTILIZAÇÃO DO APARELHO

, Este aparelho foi concebido exclusivamente para limpar pisos e tapetes por

aspiração. Este aparelho está pensado para a manutenção diário do piso, evitando o aparecimento de cotão e a acumulação de sujidade. Não aspire nunca cinzas acesas, lascas ou objectos com pontas agudas, nem líquidos. Não aspire fósforos nem cigarros acesos. Também não aspire materiais tóxicos (amoníaco, etc.). Retire completamente todos os elementos que serviram para o transporte e embalagem. Não utilize o robô aspirador entre mesas pequenas, cadeiras ou espaços muito pequenos, pois pode danificar o aparelho. O robô aspirador utiliza uns parâmetros de limpeza para limpar eficazmente a totalidade do piso: Movimento em espiral para uma limpeza mais intensa onde detectou sujidade, contorno de paredes para limpar o perímetro da divisão, cruzamento de habitação para assegurar uma limpeza completa. O robô aspirador demora aproximadamente 45 minutos a limpar uma divisão de tamanho médio, passando sobre a mesma zona várias vezes para assegurar a limpeza de toda a superfície.

UTILIZAÇÃO DO APARELHO

PAINEL DE CONTROLO DO ROBÔ ASPIRADOR

Colocação em funcionamento/Paragem do robô aspirador Botão de carregamento: Acende-se ao pressionar, apaga-se quando o robô se liga à base de carregamento. Indicador de carga: Durante o carregamento pisca, depois de terminado o carregamento fica aceso permanentemente Luz Ultravioleta: Acende-se ao pressionar, a luz de desinfecção actuará enquanto o robô estiver a funcionar. 1 Retire do chão todos os objectos que possam partir ou danificar o robô aspirador (luzes, garrafas, etc.). 2 Verifique se o depósito de sujidade (11) está correctamente colocado. Veja a secção (“LIMPEZA E CONSERVAÇÃO”). 3 Coloque o isolador de espaços (4) onde desejar para evitar que o robô passe por uma determinada zona. Veja a secção (“ISOLADOR DE ESPAÇOS”). 4 Coloque o robô aspirador em funcionamento. Para isso, coloque o interruptor de funcionamento (20) na posição ON. 5 Assegure-se de que o robô de limpeza está carregado. Se o LED indicador de carga do painel de controlo do robô piscar, coloque o robô aspirador a carregar. Veja a secção (“PREPARAÇÃO DO APARELHO. RECARREGAMENTO DO ROBÔ DE ASPIRAÇÃO”). 6 Se pretender utilizar o robô aspirador no modo automático, programe o seu funcionamento através do comando à distância. Veja a secção (“COMANDO À DISTÂNCIA”). 7 Pressione o botão do painel do robô. O robô aspirador começará a trabalhar de acordo com os seus padrões de limpeza. Se desejar, controle os seus movimentos ou funções através dos botões do comando à distância. Veja a secção (“COMANDO À DISTÂNCIA”) ou através dos botões de controlo no painel do corpo do robô aspirador. Se desejar uma esterilização da área frontal, pressione a tecla UV. Esta função está especialmente indicada para pessoas com alergias ou para os locais onde vivam animais domésticos, uma vez que esteriliza o chão de vírus e bactérias. 8 Pressione novamente o botão para parar temporariamente o processo de limpeza. 9 Se não desejar uma limpeza semanal programada, desligue o aparelho após a limpeza. Para isso, coloque o interruptor de funcionamento (20) na posição OFF ou pressione o botão ligado/desligado do comando à distância. 10 Desligue a base de carregamento da rede.

UTILIZAÇÃO DO APARELHO

COMPONENTES PRINCIPAIS (B) 1B Interruptor Ligado & Comprimento do isolador de espaços Desligado Alcance baixo = 4 m Alcance médio = 6 m Alcance alto = 8 m 2B LED de ligação 3B Cabeça de transmissão de proximidade 4B Cabeça de transmissão do isolador de espaços 5B Tampa do compartimento das baterias 6B Desbloqueio da tampa das baterias FUNCIONAMENTO , Utilize o isolador de espaços para limitar a área de limpeza do robô à zona que deseja,

evitando que o robô entre em zonas desnecessárias ou não desejadas. Utilize-o para evitar a sua entrada numa zona com cabos, ou numa divisão concreta. Coloque o isolador de espaços ao mesmo nível na superfície onde vai utilizar o robô aspirador. Coloque o isolador de espaços e a base de carregamento a uma distância superior a 3 m, caso contrário poderá haver interferência. Não coloque a base de carregamento dentro do alcance do sinal do isolador de espaços. A cabeça de transmissão de proximidade (3B) evita o impacto entre o robô de aspiração e o isolador de espaços, impedindo que se aproxime a uma distância inferior a 0,5-1 m. Assegure-se de que as baterias não estão descarregadas. Coloque o isolador de espaços delimitando a zona na qual não deseja que entre. (Fig. 3). Retire os objectos que se encontrem à frente do isolador de espaços para evitar um mau funcionamento. Escolha o comprimento desejado do isolador de espaços. Para isso, desloque o interruptor (B) escolhendo alcance baixo , médio ou alto . Utilize o comprimento adequado do isolador, a duração da bateria depende da distância de transmissão seleccionada. O LED de ligação (2B) piscará a cada 8 segundos até que a bateria acabe. Verifique se o robô aspirador não consegue atravessar a fronteira criada pelo isolador de espaços. Coloque o interruptor (B) na posição de desligado quando o isolador de espaços não for necessário. Podem criar-se algumas diferenças na direcção do sinal de infravermelhos do isolador de espaços e na distância de recepção do robô, devido ao movimento do robô durante a sua utilização. Esta diferença pode variar dependendo do ambiente de trabalho, do nível de carga do robô e do isolador de espaços.

Ligar/desligar robô aspirador Botões direcção Botão de confirmação Teclas de controlo Colocação em funcionamento/domingo Paragem provisória/segunda-feira Visor (fig. 4) Ícone “transmitindo sinal” Dias da semana programados Día actual de la semana Hora Ícone erro Ícone funções Configuração hora/terça-feira Carregamento/quarta-feira Programação/quinta-feira Limpeza rápida/sexta-feira Limpeza após o carregamento/ Limpeza lenta/todos os dias PROGRAMAÇÃO

Sincronização do comando à distância e do robô aspirador (fig. 5) , Sincronize o comando à distância e o robô aspirador antes da primeira utilização e após as tarefas de manutenção. Para isso: 1 Verifique se o robô aspirador e o comando à distância têm bateria suficiente. 2 Desligue o robô aspirador. Para isso, coloque o interruptor de funcionamento (20) na posição OFF. 3 Pressione o botão durante mais de 4 segundos. Volte a colocar o interruptor de funcionamento (20) na posição ON sem libertar o botão Quando a sincronização estiver correctamente efectuada, o robô emitirá dois sinais sonoros.

Configuração da data e hora (fig. 6) , É necessário memorizar a hora e o dia da semana actual para que o robô comece a

trabalhar na altura esperada. Pressione o botão . Acede-se ao ajuste do dia da semana. Pressione o botão do dia correspondente ao dia da semana actual (SU= domingo, MO= segunda-feira, TU= terça-feira, WE= quarta-feira, TH= quinta-feira, FR= sexta-feira, SA= sábado). Pressione as setas para deslocar-se pelos campos “hora” e “minutos”. Pressione as setas para seleccionar a hora e os minutos actuais. Pressione para confirmar a selecção. Pressione se desejar cancelar a configuração. Programação da limpeza semanal automática (fig. 7) Com o robô aspirador desligado. 1 Pressione o botão do comando à distância. 2 Pressione o botão do dia correspondente ao dia da semana que deseja programar. Seleccione um, vários ou todos os dias da semana. Os dias seleccionados piscam. 3 Pressione as setas para programar a hora exacta de limpeza. Pressione as setas “para cima” e “para baixo” para seleccionar a hora e minutos.

4 Pressione para confirmar a selecção. Pressione o botão ligar/desligar se desejar cancelar a configuração. Para que o robô aspirador funcione na altura esperada, este deve estar ligado. O interruptor de funcionamento (20) na posição ON e aceso.

Função FULL GO ) Seleccionando esta função o robô aspirador ficará programado para continuar a limpar depois de estar completamente carregado. 1 Pressione o botão . O robô aspirador deve estar ligado. Acender-se-á FULL GO no visor do comando à distância. O robô aspirador procurará a base de carregamento antes de acabar a bateria e começará a limpar automaticamente quando estiver completamente carregado.

Função VELOCIDADE 1 Pressione o botão para escolher limpeza rápida. Acender-se-á FAST no visor do comando à distância. 2 Pressione o botão para escolher limpeza lenta. Acender-se-á SLOW no visor do comando à distância.

Se o robô não funcionar correctamente devido a uma das seguintes circunstâncias, todos os botões do painel de controlo do robô piscarão simultaneamente. 1 Pressione o botão do comando à distância. Assegure-se de que o sinal do comando à distância está no campo de acção do aparelho. No ecrã do comando à distância aparecerá o ícone de erro junto a um dos códigos de erro descritos a seguir. 2 Realize as acções descritas a seguir de acordo com o erro mostrado.

ERRO RESOLUÇÃO E01 Sensores detector escada Limpe os sensores (27) E02 Rolo central Retire a sujidade e os cabelos presos no rolo (23) E03 Bateria fraca Carregue a bateria E04 Rodas laterais Retire a sujidade e os cabelos presos nas rodas E05 Depósito de sujidade Coloque correctamente o depósito de sujidade (11) , Se a avaria persistir depois de fazer estas verificações, não utilize o aparelho e recorra a um serviço de assistência autorizado. Não realize qualquer modificação nem reparação ao aparelho.

LIMPEZA E CONSERVAÇÃO

n Antes de qualquer operação de manutenção ou limpeza do aparelho, assegure-se de que o interruptor de funcionamento (20) se encontra na posição OFF e de que não se encontra ligado à rede. Assegure-se de que os elementos lavados estão completamente secos antes de montá-los. Não mergulhe nunca o módulo de aspiração (15) em água ou em outro líquido, nem o introduza na máquina de lavar loiça. Não utilize produtos abrasivos nem dissolventes. Para uma maior eficácia do robô aspirador, aconselha-se esvaziar o depósito de sujidade e limpar o filtro a cada 3 utilizações.

ESVAZIAMENTO DO DEPÓSITO DE SUJIDADE (11) 1 Mantenha pressionado o botão de desbloqueio (12). Retire o depósito de sujidade (11). (Fig. 8) 2 Coloque o depósito sobre o balde do lixo, abra o suporte do filtro puxando pela patilha (14) e esvazie o seu conteúdo sobre o balde do lixo. (Fig. 9) LIMPEZA E SUBSTITUIÇÃO DO FILTRO (7) ) Recomenda-se

verificar o filtro periodicamente para comprovar o correcto funcionamento. Realize uma limpeza do filtro se detectar uma diminuição na capacidade de sucção do aparelho. Recomenda-se a substituição do filtro uma ou duas vezes por ano, dependendo da intensidade de utilização do aparelho. Retire o depósito de sujidade tal como mostrado na secção “ESVAZIAMENTO DO

DEPÓSITO DE SUJIDADE (11)”

Separe o filtro (7). Pressione o suporte semicircular com uma mão para retirar o filtro usado do suporte. (Fig. 10) Sacuda suavemente o filtro de saída contra a parede do balde do lixo para desprender o excesso de sujidade e pó. Nunca utilize o robô aspirador sem o filtro (7). Limpe o filtro com a escova de limpeza (6) (fig. 11). Volte a colocar no seu alojamento o filtro limpo ou, se necessário, um filtro novo. LIMPEZA DO DEPÓSITO DE SUJIDADE (11)

Pressione o botão (13). O módulo de aspiração (15) é libertado (fig. 12). Vire o módulo de aspiração, liberte as duas patilhas e retira a tampa. Limpe o interior do depósito com a escova de limpeza (6) (fig. 13). Limpe o módulo de aspiração (15) e o dispositivo de entrada e saída de ar com a escova de limpeza (fig. 13). Não limpe o módulo de aspiração com água. 5 Coloque o depósito de sujidade no corpo do aparelho. Empurre o depósito contra o corpo até ouvir um estalido indicador de que o depósito ficou correctamente fixado ao corpo.

LIMPEZA E SUBSTITUIÇÃO DA MOPA (9) ) Não utilize a mopa sobre carpetes, tapetes ou pavimentos que não sejam completamente lisos. 1 Nestes casos, retire o suporte mopa (10). Rode o suporte mopa e desengate as patilhas direita e esquerda (fig. 14).

LIMPEZA E CONSERVAÇÃO

2 Para substituir a mopa (9) puxe-a e coloque uma nova no seu lugar (fig. 14).

DESMONTAGEM E LIMPEZA DAS ESCOVAS

Para uma maior eficácia do robô aspirador, aconselha-se limpar os rolos e as escovas a cada 3 utilizações. Rolos (22) e (23) 1 Deslize a patilha até atrás e levante a alavanca de fixação (fig. 15). Os rolos são libertados. 2 Retire os rolos (22) e (23). 3 Limpe os rolos com a escova de limpeza (6) (fig. 16). 4 Coloque novamente os rolos e coloque a alavanca de fixação, pressionando até ouvir um estalido indicador de que estão correctamente fixados.

Escova lateral (8) , Limpe a escova lateral com regularidade para evitar o mau funcionamento do robô aspirador. 1 Retire com as mãos os cabelos e o pó que tenham ficado presos na escova lateral. 2 Se a sujidade tiver ficado muito entranhada na escova, corte-a com uma tesoura. Se necessário, desaperte o parafuso e retire a escova lateral (8) do corpo para uma limpeza mais eficaz (fig. 17). 3 Volte a colocar a escova lateral no seu alojamento.

Rodas Laterais 1 Desaperte os dois parafusos das rodas (fig. 18). 2 Retire as rodas do seu alojamento e limpe-as. Não limpe as rodas com água, óleo ou gordura. Coloque novamente as rodas no seu alojamento e aperte os parafusos com a ajuda de uma chave de fendas.

Roda frontal Se a roda frontal tiver ficado presa ou não rodar livremente, extraia-a para limpar (fig. 18). 1 Puxe a roda com a ajuda de alguma ferramenta que sirva de alavanca. 2 Para voltar a colocá-la após a sua limpeza, pressione a roda no seu alojamento. LIMPEZA DOS SENSORES ANTI-CHOQUE (25) E SENSORES DE ESCADA (27) , Mantenha os infravermelhos limpos para que o robô aspirador possa funcionar correctamente. 1 Limpe os sensores com um algodão ou um pano suave (fig. 19).

n Assegure-se de que não entra água no interior do aparelho. ) Limpe o aparelho antes da primeira utilização, imediatamente após cada utilização e após um longo período de tempo sem usar. Assim assegurará um funcionamento correcto do mesmo e prolongará a sua vida útil. 1 Limpe o exterior do aparelho com um pano húmido. Não utilize produtos abrasivos nem dissolventes.

LIMPEZA E CONSERVAÇÃO

SUBSTITUIÇÃO DAS BATERIAS

SUBSTITUIÇÃO DAS BATERIAS DO ISOLADOR DE ESPAÇOS (Fig. 20) 1 Rode o desbloqueio da tampa das baterias (6B) até que a tampa se liberte (5B). 2 Coloque as baterias no compartimento destinado a esse fim. Verifique se os eléctrodos positivos e negativos se encontram na posição correcta. Retire as baterias se não for utilizar o aspirador durante um longo período de tempo.

SUBSTITUIÇÃO DAS BATERIAS DO COMANDO À DISTÂNCIA (Fig. 21) 1 Abra a tampa do compartimento das baterias. 2 Coloque as baterias no compartimento destinado a esse fim. Verifique se os eléctrodos positivos e negativos se encontram na posição correcta. Retire as baterias se não for utilizar o aspirador durante um longo período de tempo.

SUBSTITUIÇÃO DAS BATERIAS
