GN900 - Druckluftnagler MAKITA - Kostenlose Bedienungsanleitung

Marke	MAKITA
Modell	GN900
Produkttyp	Kabelloser Gasnagler
Nennspannung	7,2 V DC
Stromversorgung	Akku und Brennstoffzelle
Nagellänge	50 mm bis 90 mm
Nagelschaftdurchmesser	2,9 mm bis 3,3 mm
Magazinkapazität	40 Nägel (1 Streifen)
Nagelwinkel	34°
Nagelkopfstil	Flachkopf
Abmessungen (L x H x T)	321 mm x 108 mm x 368 mm
Nettogewicht	3,2 kg
Verwendungszweck	Zimmerarbeiten, Befestigung von Balken und Sparren
Sicherheitsmechanismus	Kontaktauslöser und Abzug (zwei Aktionen erforderlich)
Schalldruckpegel	89 dB(A)
Schallleistungspegel	102 dB(A)
Beschleunigungswert	≤ 2,5 m/s² (Unsicherheit 1,5 m/s²)
Integrierte Sicherheitsfunktion	Anti-Trockenlauf-Mechanismus (Leerlaufstopp)
Statusanzeige	LED-Anzeige (grün, rot, orange)
Regelmäßige Wartung	Reinigung des Luftfilters
Reparierbarkeit	Autorisiertes Makita-Kundendienstzentrum
Ersatzteile	Ausschließlich Original-Makita-Teile verwenden
Maximale Lagertemperatur	50°C
Konformität	CE (EN792, EN60745, EN55014)

Häufig gestellte Fragen - GN900 MAKITA

Wie lade ich die Nägel in den GN900?

Setzen Sie einen Nagelstreifen in den Schlitz an der Rückseite des Magazins ein. Ziehen Sie den Schieber nach hinten und lassen Sie ihn langsam bis zum Ende des Streifens zurückgleiten. Stellen Sie sicher, dass die Nägel richtig ausgerichtet sind.

Wie stelle ich die Nageltiefe ein?

Entfernen Sie zuerst die Brennstoffzelle, den Akku und die Nägel. Lösen Sie mit dem Sechskantschlüssel die beiden Schrauben des Kontaktauslösers, verschieben Sie ihn in die gewünschte Position, und ziehen Sie die Schrauben dann wieder fest an.

Was tun bei einem Nagelstau?

Entfernen Sie die Brennstoffzelle, den Akku und die Nägel. Lösen Sie die beiden Befestigungsschrauben des Magazins mit dem Sechskantschlüssel, spreizen Sie Griff/Magazin vom Nasenstück, entfernen Sie den blockierten Nagel, richten Sie es wieder aus und ziehen Sie die Schrauben fest. Laden Sie einen neuen Nagelstreifen ein.

Wie reinige ich den Luftfilter?

Drücken Sie leicht auf die Kraftstofftankabdeckung und drehen Sie sie zum Öffnen. Entfernen Sie die Filterabdeckung, heben Sie den Filter an, klopfen Sie ihn aus, um Staub zu entfernen. Bei Bedarf können Sie ihn mit Seifenwasser waschen. Lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Welche Nageltypen sind kompatibel?

Verwenden Sie Flachkopfnägel mit einer Länge von 50 mm bis 90 mm und einem Schaftdurchmesser von 2,9 mm bis 3,3 mm. Der Nagelwinkel muss 34° betragen. Nur die im Handbuch angegebenen Nägel gewährleisten einen ordnungsgemäßen Betrieb.

Was bedeutet dauerhaftes rotes Leuchten?

Ein dauerhaftes rotes Leuchten zeigt an, dass der Akku entladen ist und nicht genagelt werden kann. Laden Sie den Akku vor dem Fortfahren auf. Wenn die Anzeige rot blinkt, muss der Akku aufgeladen werden (Nageln ist jedoch noch kurzzeitig möglich).

Wie setze ich die Brennstoffzelle ein?

Heben und ziehen Sie die Kraftstofftankabdeckung zum Öffnen. Setzen Sie die Brennstoffzelle ein, indem Sie die Düse des Dosierventils zum Adapter ausrichten. Drücken Sie die Düse in die kleine Öffnung und schließen Sie dann die Abdeckung, bis sie einrastet.

Wie entferne ich den Akku?

Schalten Sie das Werkzeug aus. Drücken Sie die Taste an der Seite des Akkus und schieben Sie ihn aus dem Werkzeug. Zum Einsetzen richten Sie die Form des Akkus an der Öffnung aus und schieben Sie ihn hinein, bis er einrastet (Klicken).

Kann das Werkzeug auf einer Leiter oder einem Gerüst verwendet werden?

Nein, das Werkzeug darf nicht auf einem Gerüst oder einer Leiter verwendet werden. Das Handbuch rät ausdrücklich von dieser Praxis ab, da die Gefahr von Gleichgewichtsverlust und Verletzungen besteht.

Wie pflege ich das Werkzeug nach Gebrauch?

Entfernen Sie den Akku und die Brennstoffzelle. Lagern Sie den Akku im Koffer. Entsorgen Sie leere Brennstoffzellen sicher. Reinigen Sie das Werkzeug mit einem weichen Tuch. Überprüfen Sie den Luftfilter und reinigen Sie ihn bei Bedarf. Geben Sie das Werkzeug regelmäßig zu einem Makita-Kundendienstzentrum.

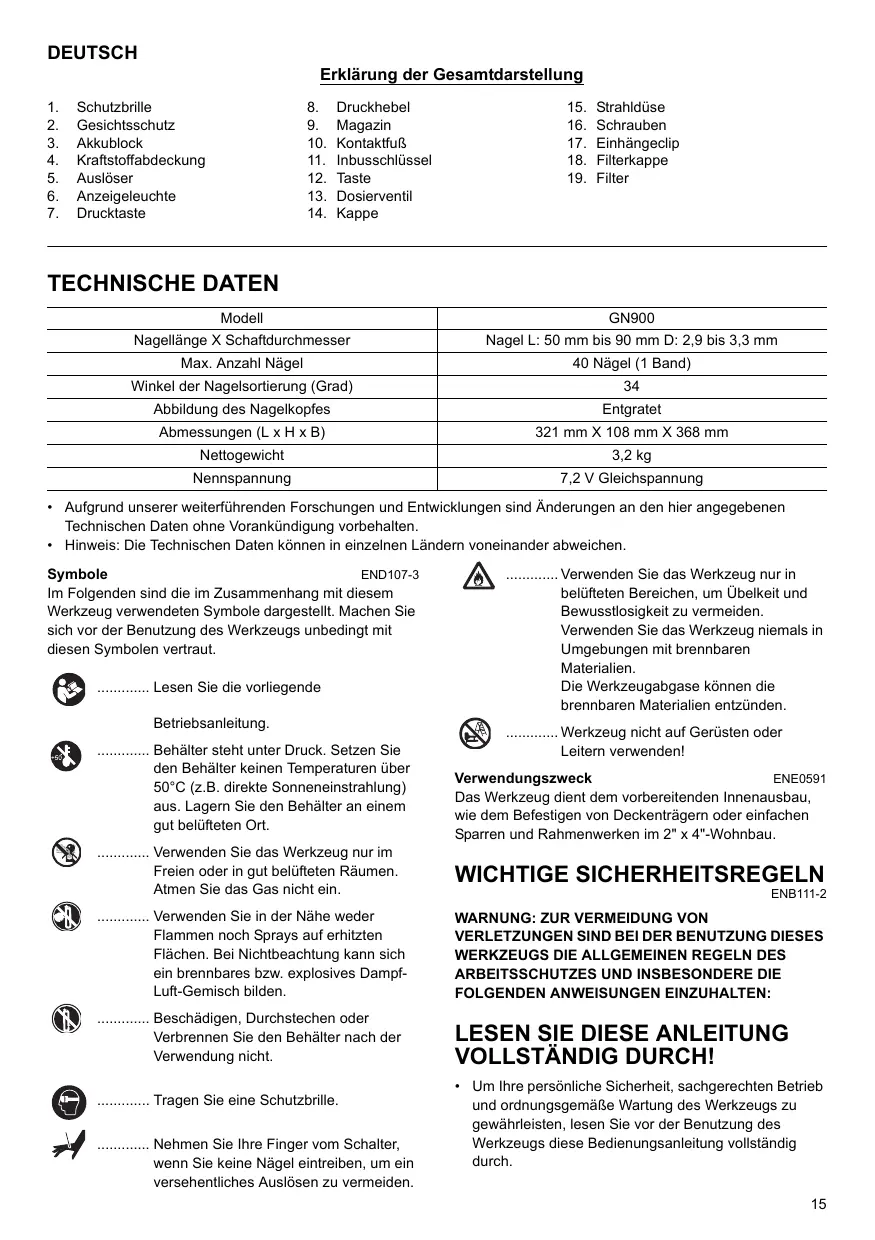

BEDIENUNGSANLEITUNG GN900 MAKITA

Erklärung der Gesamtdarstellung

1. Schutzbrille
2. Druckhebel
3. Strahlduse
4. Gesichtsschutz
5. Magazin
6. Schrauben
7. Akkublock
8. Kontaktfuß
9. Einhangeclip
10. Kraftstoffabdeckung
11. Inbusschlüssel
12. Filterkappe
13. Auslöser
14. Taste
15. Filter
16. Anzeigeleuche
17. Dosierventil
18. Drucktaste
19. Kappe

TECHNISCHE DATEN

Model	GN900
Nagellänge X Schaftdurchmesser	Nagel L: 50 mm bis 90 mm D: 2,9 bis 3,3 mm
Max. Anzahl Nägel	40 Nägel (1 Band)
Winkel der Nagelsortierung (Grad)	34
Abbildung des Nagelkopfes	Entgratet
Abmessungen (L x H x B)	321 mm X 108 mm X 368 mm
Nettogewicht	3,2 kg
Nennspannung	7,2 V Gleichspannung

• Aufgrund unserer weiterführenden Forschungen und Entwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
• Hinweis: Die Technischen Daten können in einzelnen Ländern voneinander abweichen.

Symbole

END107-3

Im Folgenden sind die im Zusammenhang mit diesen Werkzeug verwendeten Symbole dargestellt. Machen Sie sich vor der Benutzung des Werkzeugs unbedingt mit diesen Symbolen vertraut.

.... Lesen Sie die vorliegende

Betriebsanleitung.

Behalter steht unter Druck. Setzen Sie den Behalter keinem Temperaturen über 50^ (z.B. direkte Sonneneinstrahlung) aus. Lagern Sie den Behalter an einem gut belüfften Or.

Verwenden Sie das Werkzeug nur im Freien oder in gut belufteten Räumen. Atmen Sie das Gas nicht ein.

Verwenden Sie in der Höhe während Flammen noch Sprays auf erhitzen Flächen. Bei Nichtbeachtung kann sich ein brennbares bzw. explosives Dampf-Luft-Gemisch bilden.

Beschädigten, Durchstechen oder Verbrennen Sie den Behälter nach der Verwendung nicht.

Tragen Sie eine Schutzbrille.

Nehmen Sie ihre Finger vom Schalter, wenn Sie keine Nägel eintreiben, um ein versehentliches Auslösen zu vermeiden.

Verwenden Sie das Werkzeug nur in belufteten Bereichen, um Übelkeit und Bewusstlosigkeit zu vermeiden.

Verwenden Sie das Werkzeug niemals in Umgebungen mit brennbaren Materialien.

Die Werkzeugabgase konnen die brennbaren Materialien entzünden.

Werkzeug nicht auf Gerüsten oder Leitern verwenden!

Verwendungszweck

ENE0591

Das Werkzeug dient demVBorbereitenden Innenausbau, wie dem Befestigen von Deckentragern oder einfachen Sparren und Rahmenwerken im 2^ × 4^ -Wohnbau.

WICHTIGE SICHERHEITSREGELN

ENB111-2

WARNUNG: ZUR VERMEIDUNG VON
VERLETZUNGEN SIND BEI DER BENUTZUNG DIESES
WERKZEUGS DIE ALLGEMEINEN REGELN DES
ARBEITSSCHUTZES UND INSBESONDERE DIE
FOLGENDEN ANWEISUNGEN EINZUHALTEN:

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG DURCH!

• Um ihre persönliche Sicherheit, sachgerechten Betrieb und ordnungsgemäß Wartung des Werkzeugs zu gewährleisten, lessen Sie vor der Benutzung des Werkzeugs diese Bedienungsanleitung vollständig durch.

• Verwenden Sie das Werkzeug ausschließlich mit originalen Brennstoffzellen von Makita.

• Verwenden Sie das Werkzeug niemals in geschlossenen oder schlecht belufteten Räumen.
• Tragen Sie zum Schutz ihrer Augen vor Staub und Verletzungen durch Nägel stets eine Schutzbrille. WARNING:

Das Durchsetzen des Gebrauchs von Augenschutz durch die Benutzer des Werkzeugs und durch andere Personen im unmittelbaren Arbeitsbereich liegt in der Verantwortung des Arbeitgebers/Aufraggebers.

• Nur für Australien und Neuseeland: Tragen Sie zum Schutz ihrer Augen vor Verletzungen durch Staub, Schmutz oder Nagel stets eine Schutzbrille und einen Geschitsschutz. Die Schutzbrille und der Geschitsschutz müssen die Anforderungen der Regelung AS/NZS 1336 erfüllen.
  WARNING:

Das Durchsetzen des Gebrauchs von Augenschutz durch die Benutzer des Werkzeugs und durch andere Personen im unmittelbaren Arbeitsbereich liegt in der Verantwortung des Arbeitgebers/Aufraggebers. (Abb. 1)

• Tragen Sie einen Gehorschutz, um ihre Ohren vor dem Auslassgeräusch zu schützen, und,tragen Sie darüber hinaus einen Kopfschutz. Tragen Sie auch leichte, aber keine weite Kleidung.Armel müssen zugeknopf oder hochgerollt sein. Das Tragen einer Krawatte ist unzulässig.
• Ein überharstetes Ausführren der Arbeit und der Gebrauch des Werkzeugs mit zu hohem Kraftaufwand sind gefährlich. Gehen Sie mit dem Werkzeug sorgfältig um. Benutzen Sie das Werkzeug nicht, wenn Sie unter Einfluss von Alkohol, Drogen oder dergleichen stehen.
  Grundsätzliche Richtlinien zur Handhabung des Werkzeugs:

(1) Gehen Sie stets davon aus, dass das Werkzeug Nagel enthalt.
(2) Richten Sie das Werkzeug niemals auf sich selbst oder andere Personen, ganz gleich, ob es Nagel enthalt oder nicht.
(3) Betätigten Sie das Werkzeug nur, wenn es fest auf das Werkstück aufgesetzt ist.
(4) Respektieren Sie das Werkzeug als Arbeitsmittel.
(5) Albern Sie nicht herum.
(6) Halten oder tragen Sie das Werkzeug nicht mit dem Finger am Auslöser.
(7) Laden Sie das Werkzeug nicht mit Nageln, wenn eines der Bedienungselemente aktiviert ist.
(8) Betreiben Sie das Werkzeug nur mit der in den Betriebs-/Sicherheitsanweisungen des Werkzeugs angegebenen Energiequelle.

• Ein Werkzeug, das Defekte aufweist, damit nicht verwendet werden.
• Bei der Benutzung des Werkzeugs kann es gelegentlich zu einem Funkenflug kommt. Benutzen Sie das Werkzeug nicht in der Höhe leicht fluchtiger, brennbarer Substanzen wie Benzin, Verdünner, Lack, Gas, Klebstoff usw., weil sich diese Stoffe entzünden

und explodieren können, wodurch es zu schweren Verletzungen kommt kann.

• Der Arbeitsplatz muss ausreichend beleucht sein, um ein sicheres Arbeit zu gewährleisten. Der Arbeitsplatz muss sauber und aufgeräumt sein. Achten Siealandersauf festenStandund aufGleichgewicht.
• In der Höhe sollenn sich nur die mit der Ausführung der Arbeitsen beschäftigten Personen aufhalten. Achten Siealanders darauf, dass sich keine Kinder in der Höhe befinden.
• Befolgen Sie etwaige ortliche Lärmschutzvorschriften, halten Sie insbesondere die vorgeschriebenen Grenzen für Gerauschpegel ein. In bestimmten Fällen sollen der Lärmpegel mit Hilfe von Jalousien gedämpft werden.
• Gehen Sie mit dem Kontaktfuß sorgfällig um: Diese Fußverhindiert ein versehentliches Auslösen. Daher muss er stets am Werkzeug verbleiben undarf nicht entfernt werden. Auch das Arretieren des Auslösers in Auslösestellung ist sehr gefährlich. Versuchen Siemals, den Auslöser zu arretieren. Benutzen Sie das Werkzeug nicht, wenn eines der Bedienelemente des Werkzeugs faktionsunfähig oder mangelhaft ist oder demontiert oder abgeändert wurde.
• Überprüfen Sie das Werkzeug vor der Benutzung stets auf seinen Allgemeinzustand und auf lockere Schrauben. Ziehen Sie ggf. lockere Schrauben fest.
• Stellen Sie vor der Benutzung des Werkzeugs sicher, dass alle Sicherheitsysteme in faktionsfähigem Zustand sind. Das Werkzeugarf nicht auslösen, wenn nur der Auslöser betätigter oder nur der Kontaktausleger gegen das Holz gedrück wird. Esarf nur dann auslösen, wenn beide Aktionen durchgefuhrt werden. Überprüfen Sie das Werkzeug mit leerem Magazin und voll angezogenem Drücker auf möglichen fehlerhaften Betrieb.
• Überprüfen Sie Wände, Decken, Fußböden, Dächer und dergleichen sorgfältig auf möglicherweise dfort verlegte Elektrokabel, Gasrohre oder sonstige Rohre und Leitungen, um elektrische Schläge, Gaslecks, Explosionenuw. zu vermeiden.
• Verwenden Sie nur die in dieser Anleitung vorgegebenen Nägel. Bei Verwendung anderer Nägel kann es zu einer Fehlfunktion des Werkzeugs kommt.

• Benutzen Sie Nagler mit der Aufschrift "Nicht auf Gerüsten, Leitern verwenden" niemals für bestimmte Arbeitsen wie z. B.:

• wenn für einen Arbeitsplatzwechsel Gerüste, Treppen, Leitern oder leiterabhängliche Konstruktionen wie z. B. Dachlatten erforderlich sind;

• zum Verschlieben von Kisten oder Verschlägen;

• zum Anbringen von Transportsicherheitsystemen z. B. an Fahrzeugen und Wagen.

• Personen, die nicht entsprechend geschult sind, ist die Benutzung des Werkzeugs ausrücklich zu untersagen.

• Stellen Sie vor Beginn der Nagelarbeiten sich, dass sich keine Personen in der Höhe befinden. Führten Sie Nagelarbeiten niemals gleichzeitig voninnen und

außen durch. Nagel können durchlagen und/oder herausfliegen und damit eine große Gefahr darstellen.

• Achten Sie beim Arbeitsen mit dem Werkzeug auf sicheren Stand und Gleichgewicht. Stellen Sie richer, dass sich bei Arbeitsen an hochgelegenen Arbeitsplätzen keine Personen unterhalb ihrer Standorts aufhalten, um Gefahren zu vermeiden, wenn der Luftschlauch plötzlich ruckt oder an Hindernissen hangen bleibt.
• Bewegen Sie sich beim Nageln auf Dächern und anderen hochgelegenen Orten in Vorwärtsrichtung. Wenn Sie sich rückwärts bewegen, können Sie leicht den Stand verlieren. Nageln Sie bei Arbeiten an senkrechten Flächen von oben nach unten. Das Ausführung von Nagelarbeiten auf diese Weise ist weniger ermüdend.
• Wenn Sie versehentlich auf einen anderen Nagel oder einen Knoten im Holz treffen, kann sich der Nagel verbiegen oder im Werkzeug verklemmen. Der Nagel kann hereausgeschleudert werden und Personen treffen, oder das Werkzeug selbst kann sich gefährlich verhalten. Setzen Sie die Nagel mit Sorgfalt.
• Richten Sie die Auswurföffnung nicht auf Personen in der Nähe. Halten Sie Hände und Fußvom Bereich der Auswurföffnung fern.
• Tragen Sie das Werkzeug nicht mit dem Finger am Auslöser, und übergeben Sie es in diesen Zustand auch nicht an andere Personen. Ein versehentliches Auslösen kann äußert gefährlich sein.
• Gehen Sie mit dem Werkzeug sorgfältig um. Das Werkzeug steth unter hohem Druck, wodurch ein durch grobe Behandlung (Fallenlassen oder Anstoßen) verursachter Riss eine hohe Gefahr darstellt. Bringen Sie niemals Einritzungen oder Gravuren in das Werkzeug ein.
• Brechen Sie die Nagelarbeiten那么简单, wenn Sie einen Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.
• Entfernen Sie die Brennstoffzelle, den Akkublock sowie alle Nagel.
  (9) Wenn das Werkzeug unbeaufsichtigt ist.
  (10) Bevor Sie Wartungs- oder Reparaturarbeitendurchführren.
  (11) Bevor Sie einen Nagelstau beseitigen.
  (12) Bevor Sie das Werkzeug zu einem anderen Ort transportieren.
• Nehmen Sie unmittelbar nach Abschluss der Arbeiten eine Reinigung und Wartung vor. Halten Sie das Werkzeug stets in einwandfreiem Zustand. Schmieren Sie bewegliche Teile, um Rostbildung zu verhindern und Reibungsverschleif zu minimieren. Säubern Sie alle Teile von Staub.
• Nehmen Sie keine Veränderungen am Werkzeug vor, die nicht von Makita genehmigt wurden.
• Lassen Sie das Werkzeug regelmäßig von autorisierten Makita-Servicecentern überprüfen.
• Um die SICHERHEIT und die ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollenn Reparatur- und Wartungsarbeiten ausschließlich von autorisierten Makita-Servicecentern durchgeführt werden, und es

sollten ausschließlich Original-Ersatzteile von Makita verwendet werden.

• Versuchen Sie niemals, das Kontaktelement des Auslosers mittels Klebeband, Draht o.a. dauerhaft in gedrückter Stellung zu fixieren. Dies kann zu schweren oder gar tõdlichen Verletzungen führen.
• Überprüfen Sie stets den Kontaktfuß entsprechend der Vorgaben in thisem Handbuch. Wenn der Sicherheitsmechanismus nicht ordnungsgemäß Funktioniert, können unbeabsichtigt Nagel aus dem Werkzeug geschlossen werden.

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF. EN

ENC007-2

WICHTIGESICHERHEITSANWEISUNGEN

FÜR AKKUBLOCK

1. Lesen Sie vor der Verwendung des Akkublocks alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird.
2. Der Akkublock scarf nicht zerlegt werden.
3. Falls die Betriebsdauer erheblich kürzer wird, beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie das Risiko möglicher Verbrennungen und)sagar einer Explosion.
4. Wenn Elektrolyt in ihre Augen gerät, waschen Sie diese mit klarem Wasser aus und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihr Augenlicht verlieren.
5. Vermeiden Sie einen Kurzschluss des Akkublocks:

(1) Die Kontakte des Akkus)durfen nicht mit leitendem Material in Berührung kommt.
(2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallischen Gegenstände wie beispelsweise Nagel, Münzen usw. befinden.
(3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und)sogar zu einer Zerstörung des Geräts führen.

1. Werkzeug und Akkublock * dürfen nicht an Orten aufbewahrt werden, an denen Temperaturen von 50^ (122^) oder*höher erreicht werden.
2. Selfest wenn der Akkublock schwer beschädigt oder)vollig verbraucht ist,darf er nicht angezündet werden.Der Akkublock kann in den Flammen explodieren.
3. Lassen Sie den Akku nicht fallen und vermeiden Sie Schläge gegen den Akku.

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.

Tipps fur den Erhalt der maximalen AkkuNutzungsdauer

1. Laden Sie den Akkublock auf, bevor er ganz entladen ist. Sobald Sie eine verringerte Werkzeugleistung bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.
2. Ein voll aufgeladener Akkublock damit erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus versturzt.
3. Laden Sie den Akkublock bei einer Zimmertemperatur von 10^ - 40^ (50^ - 104^) auf. Lassen Sie einen bereits Akkublock vor dem Aufladen abkühlen.

Gesamtdarstellung des Naglers (Abb. 2)

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Entfernen Sie stets die Kraftstoffzellen, den Akkublock und die Nagel, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen.

Montieren und Demontieren des Akkublocks (Abb. 3)

• Schalten Sie das Werkzeug stets aus, bevor Sie den Akkublock einsetzen oder entfern.
  Zum Entfern den Akkublocks,müssen Sie diesen aus dem Werkzeug hersausziehen, während Sie die Taste an der Seite des Blocks verschreiben (siehe Abbildung). (Abb.4)
• Zum Einsetzen des Akkublocks setzen Sie den Akkublock mit der Vorderseite passgerecht auf die Öffnung des Akkufachs auf und schiben Sie den Akkublock in seine Position. Setzen Sie den Block immer ganz ein, bis er mit einem Klick einrastet. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in der Höhe verletzen.
• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt.

Kraftstoffelle

Befestigen des Dosierventils an der Kraftstoffelle (Abb. 5)

Trennen Sie die Kappe ab (falls das Dosierventil mit Kappe geleifert wird). (Abb. 6)

Drucken Sie die vordere Kante ein. (Abb. 7)

Drücken Sie die wichtere Kante bis zum Einrasten ein.

Einsetzenden Kraftstoffelle (Abb. 8)

Ziehen Sie die Kraftstoffkappe zum Öffnen nach vom. (Abb. 9)

Setzen Sie die Kraftstoffe in Richtung Strahldüse des Dosierventils Richtung Adapter ein. (Abb. 10)

Setzen Sie die Strahldüse ordnungsgemäß in die keine Öffnung des Adapters ein. (Abb. 11)

Setzen Sie die Kraftstoffkappe auf das Dosierventil und drücken Sie diese zum Einrasten nach unten.

Einstellen der Nageltiefe

ACHTUNG:

• Entfernen Sie die Brennstoffelle, den Akkublock sowie alle Nagel, bevor Sie die Tiefe der Nagelung einstellen. (Abb. 12)

Lösener Sie mit einem Sechskantschluss zwei Schrauben und bewegen Sie das Kontaktelement. Ziehen Sie die Schrauben wieder sicher fest.

Anzeigenleuchte

Die Farbe der Anzeigelampe hat die folgende Bedeutung. Grun blinkend: Normaler Status

Rot blinkend: Akkublock muss geladen werden Rot leuchtend: Aufladen des Akkublocks, mit der verbleibenden Akkuleistung kann keine Nagelung vorgenommen werden.

Orange blinkend, nach abwechselnd grün und rot blinkend: FehlererKennung wird durchgefuhrt.

Entnehmen Sie den Akkublock und setzen Sie hin zum Zurücksetzen wieder ein. Falls die Fehlererkennung erneut ausgeführht wird, liegt eine Fehlfunktion vor.

Einhangeclip (Abb. 13)

Der Haken ist nutzlich, wenn Sie das Werkzeug kurzzeitig aufhängen möchen. Der Haken kann in zwei Positionen entsprechend der gewünschten Aufhängung befestigt werden.

Zum Ändern der Hakenposition drücken Sie den Haken von beiden Seiten des Fußes zusammen undziehen Sieihn an eine andere Position.

MONTAGE

ACHTUNG:

• Entfernen Sie stets die Kraftstoffe und den Akkublock.

Laden des Naglers (Abb. 14)

Setzen Sie eine Nagelleiste in den Schlitz an der Rückseite des Magazines ein. (Abb. 15)

Ziehen Sie den Druckhebel bis zur Rückseite des Magazines und führen Sie diesen vorsichtig zurück zum Ende der Leiste.

EntfernederNagel(Abb.16)

Ziehen Sie den Druckhebel und drucken Sie die Drucktaste, um den Nagelträger freiizugeben; bringen Sie den Druckhebel zurück zum Anfang, indem Sie die Drucktaste drucken.

Schieben Sie die Nägel Richtung Rückseite des Magazines und nehmen Sie diese Heraus.

BETRIEB

ACHTUNG:

• Stellen Sie vor der Benutzung des Werkzeugs sicher, dass alle Sicherheitsysteme in funktionsfähigem Zustand sind. (Abb. 17)

• Zum Eintreiben eines Nagels setzen Sie den Kontaktfuß auf das Werkstück.
  Der Ventilatormotor wird ausgelöst, Kraftstoffgas wird in die Verbrennungskammer eingespritzt und mit dem Ventilator mit Luft gemisch. (Abb. 18)

• Halten Sie den Kontaktfuß durch Drücken sichere fest und betätigten Sie anschließend den Ausloser.
  Kraftstoffgas wird verbrannt und der Nagel wird eingetrieben.
• Ein weiterer Eintreibvorgang kann nur ausgelost werden, wenn sowohl Kontaktelement als auch Auslöser freiugegeben werden.

Auslösemechanismus mit Schutzvorrichtung

Durch diesen Mechanismus wird verhindert, dass das Werkzeug ohne Nagel ausgelost wird.

These Auslöseschutzvorrichtung wird automatisch aktiviert, wenn nur noch 4 bis 7 Nagel im Magazin sind.

Blockierter Nagler

ACHTUNG:

• Entfernen Sie stets die Kraftstoffe und den Akkublock, bevor Sie eine Blockade losen.

Gehen Sie bei einer Blockierung des Naglers wie folgt vor.

1. Entfernen Sie die Kraftstoffzelle, den Akkublock und die Nagel. (Abb. 19)
2. Losen Sie die Montageschrauben des Magazines (2) mit einem Sechskantschlüssel. (Abb. 20)
3. Ziehen Sie den Griff/das Magazin aus dem Vorsprung des Werkzeugs und beheben Sie die Blockierung.
4. Setzen Sie den Griff/das Magazin wieder in den Vorsprung ein undziehen Sie die Montageschrauben fest.
5. Laden Sie die Nagelleiste wieder.

WARNING:

• Überprüfen Sie, dass die Montageschrauben festgezogen sind und sich das Magazin fest im Vorsprung befindet. Das Auslösen der Werkzeugs mit einem loses Magazin führt zum Kontrollverlust über den Nagler, zu Schäden am Nagler oder zur Nagelentladung in Richtung Bediener.

WARTUNG

ACHTUNG:

• Entfernen Sie stets die Brennstoffzelle, den Akkublock sowie alle Nagel, bevor Sie Überprüfungen oder Wartungen vornehmen.

Reinigen des Luftfilters (Abb. 21)

Drücken Sie die Kraftstoffkappe liegt nach oben und drehen Sie diese zum Öffnen. Entfernen Sie die Filterabdeckung und enthalten Sie den Filter. Klopfen

Sie den Filter vorsichtig aus. Nach der Behandlung mit Wasser und Seite wird der Filter wieder wie neu.

Wartungsarbeiten nach der tätiglichen Arbeit

Führer Sie am Ende der tätiglichen Arbeiten eine Reinigungsroutine durch.

Theseefachenschrittebasierenauf demErhaltender SicherheitundLeistungsfähigkeitdes Akku-Naglerfur entgrateteNagelkopfevonMakita.

Vor Verlassen des Arbeitsplatzes:

1. Entfernen Sie den Akkublock und lagern Sieihn im Werkzeugkoffer. Verwenden Sie stets den Koffer für den Akku-Nagler zum Transportieren und Lager des Werkzeugs.
2. Entsorgen Sie alle leeren Kraftstoffzellen. Bedeken Sie bei der Entsorgung dieser Zellen auch, das diese nicht in Kinderhände gelangen oder zerbrochen, zerstochen oder verbrannt werden.

Nach Beendigung der Arbeiten:

(1) Setzen Sie den Akkublock bei Bedarf in das Ladegerät ein; dies wird durch die rote Lampe geben dem Griff angezeigt.
(2) Wischen Sie den Akku-Nagler mit einem sauberen und weichen Tuch ab.
(3) Überprüfen Sie den Filter und reinigen Sie diesen bei Verschmutzung.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollenn Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter oder vom Werkscenter durchgefuhrt und immer Makita-Ersatzteile verwendet werden.

ZUBEHÖR

ACHTUNG:

• Für das in thisem Handbuch beschriebene Makita-Werkzeug werden die folgenden Zubehör- und Zusatzteile empfehlen. Die Verwendung anderer Zubehör- und Zusatzteile kann zu Personenschäden führen. Verwendten Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck.

Informationen zu dieserum Zubehör erhalten Sie bei einem Makita-Servicecenter in Ihr Höhe.

Nagel
Schutzbrillen
Kraftstoffzelle
Reinigungssatz
- Verschiedene Arten von Makita-Originalakkus und -Ladegeräten

Nur für europäische Länder

Gerausche und Vibrationen

ENG045-2

Die typischen effektiven Gerauschpegel betragen für

Schalldruckpegel: 89 dB (A)

Schallleistungspegel: 102 dB (A).

Tragen Sie Gehorschutz.

Der typische effektive Beschleunigungswert beträgt hochstens 2.5m / s^2

Abweichung (K): 1,5 m/s²

These Werte wurden entsprechend der Norm EN792

gewonnen.

EG-KONFORMITÄTSERKLÄRUNG

Modell: GN900

ENH023-1

Wir erklaren in alleiniger Verantwortung, dass sich theses

Produkt in Übereinstimmung mit den folgenden Normen der Normdkumente

EN792, EN60745 und EN55014 befinden sich in

Ubereinstimmung mit den Ratsverordnungen 98/37/EC, 2004/108/EC.

CE 2008

Tomoyasu Kato

Direktor

Verantwortlicher Hersteller:

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi, JAPAN

Autorisierte Vertretung in Europa:

Makita International Europe Ltd.
