Produkttyp	Druckluftnagler
Marke	MAKITA
Modell	AN911
Betriebsdruck	1,28 – 2,26 MPa (12,8 – 22,6 bar)
Maximale Nagellänge	90 mm (Drahtnägel)
Magazinkapazität	Bis zu 300 Nägel (Draht)
Mindestluftschlauchdurchmesser	5,0 mm
Abmessungen (L × B × H)	293 × 125 × 319 mm
Gewicht	2,4 kg
Stromversorgung	Druckluft
Hauptfunktionen	Einzel- und Seriennageln, Tiefeneinstellung
Wartung und Reinigung	Schmierung mit Druckluftöl, regelmäßige Entwässerung
Sicherheit	Kontaktelement, Abzug, Verriegelung, Schutzbrille erforderlich
Ersatzteile und Reparierbarkeit	An ein autorisiertes Makita-Servicecenter wenden
Allgemeine Informationen	Verwendung für Rahmen und Innenausbau
Schalldruckpegel	90 dB(A)
Vibrationen	4,5 m/s²

Häufig gestellte Fragen - AN911 MAKITA

Wie stelle ich die Nageltiefe ein?

Drehen Sie den Einstellknopf im Uhrzeigersinn, um weniger tief zu nageln, oder gegen den Uhrzeigersinn, um tiefer zu nageln. Eine volle Umdrehung entspricht einer Einstellung von 0,8 mm.

Was tun bei einem Nagelstau?

Trennen Sie den Luftschlauch und entfernen Sie die Nagelspule. Stecken Sie einen kleinen Stab in den Auswurf und klopfen Sie leicht, um die Nägel zu lösen. Setzen Sie die Spule wieder ein.

Welchen Luftdruck verwenden?

Verwenden Sie einen Druck zwischen 1,28 und 2,26 MPa (12,8 bis 22,6 bar). Überschreiten Sie niemals 2,26 MPa (22,6 bar).

Welche Nageltypen verwenden?

Verwenden Sie Drahtnägel von 45 bis 90 mm oder Streifennägel von 45 bis 65 mm. Für Beton oder Blech verwenden Sie gehärtete Nägel.

Wie schmiere ich das Werkzeug?

Installieren Sie einen Öler mit Behälter, eingestellt auf einen Tropfen alle 30 Nägel. Alternativ geben Sie vor und nach dem Gebrauch 2-3 Tropfen Druckluftöl in den Lufteinlass.

Welche Sicherheitsvorkehrungen treffen?

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Richten Sie das Werkzeug niemals auf sich selbst oder andere. Trennen Sie den Luftschlauch vor Einstellungen oder Wartung.

Wie lade ich die Nagelspule?

Öffnen Sie den Verschlusshebel und die Magazintür. Setzen Sie die Spule auf die Stützplatte und richten Sie den Pfeil auf die der Nagelgröße entsprechende Skala aus. Führen Sie die Nägel bis zur Führung und schließen Sie den Deckel.

Kann man das Werkzeug auf Beton verwenden?

Ja, nur mit gehärteten Nägeln und auf weichem Beton. Der Nagel sollte 10-15 mm in den Beton eindringen. Nageln Sie niemals direkt auf harten Beton.

Wie warte ich Kompressor und Schlauch?

Entleeren Sie regelmäßig den Kompressorbehälter und den Luftfilter. Überprüfen Sie den Ölstand im Öler. Halten Sie den Schlauch von Hitze und Chemikalien fern.

Welches Zubehör wird empfohlen?

Verwenden Sie hochdruckfeste Luftschläuche, eine Schutzbrille und Makita Druckluftöl. Für Blech verwenden Sie einen Düsenadapter.

BEDIENUNGSANLEITUNG AN911 MAKITA

Die folgenden Symbole werden für die Maschine verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Simboli

1	Kompressor-Luftleistung pro Minute	12	Rasthebel	24	10 mm oder mehr
		13	Tür	25	C-Profil-Stahl
2	Nagelfrequenz	14	Passung einstellen		(Dicke 1,6 – 3,2 mm)
3	Einsteller	15	Platte wechseln	26	Nagellänge
4	Zu tief	16	Pfeil	27	Holzdicke
5	Bündig	17	Vorschubklaue	28	Beton-Eindringtiefe 10 – 15 mm
6	Zu flach	18	Treiberkanal	29	Kappe
7	Haken	19	Auslöser	30	Ablasshahn
8	Schraube	20	Kontaffuss	31	Luftfilter
9	Vorsprung	21	Werkstück	32	Öler
10	Loch	22	Umschaltthebel	33	Druckluftöl
11	Mundstückadapter	23	Werkstücksdiche

TECHNISCHE DATEN

Modell	AN911H
Luftdruck	1,28 – 2,26 MPa (12,8 – 22,6 bar)
Nagellänge	Drahtverbundener Coil-Nagel 45 mm – 90 mm Folienverbundener Coil-Nagel 45 mm – 65 mm
Nagelkapazität	Drahtverbundener Coil-Nagel 150 Stücke, 200 Stücke, 250 Stücke, 300 Stücke Folienverbundener Coil-Nagel 200 Stücke
Min. Schlauchdurchmesser	5,0 mm
Abmessungen (L × B × H)	293 mm x 125 mm x 319 mm
Nettogewicht	2,4 kg

• Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschnitts ohne vorherige Ankündigung vorzunehmen.
  Die technischen Daten konnen von Land zu Land abweichen.
  Gewicht nach EPTA-Verfahren 01/2003

ENE059-1

Vorgesehene Verwendung

Das Werkzeug ist fürVBorbereitende Innarbeiten, wie das Befestigen von Bodenbalken oder allgemeinen Dachsparren und Balkenwerk beim 2^ × 4^ Hausbau, vorgesehen.

ENB109-4

WICHTIGESICHERHEITSVORSCHRIFTEN

WARNING:

BEI DER BENUTZUNG DIESES WERKZEUGS MUSSEN ZUR VERRINGERUNG DER VERLETZUNGSGEFAHR STETS DIE GRUNDSATZLICHEN SICHERHEITSHINWEISE, EINSCHLIESSLICH DER FOLGenden HINWEISE, BEFOLGT WERDEN:

ALLE ANWEISUNGEN DURCHLESEN.

• Um ihre persönliche Sicherheit und sachgerechten Betrieb und Wartung des Werkzeugs zu gewährleisten, sollen den sie diese Bedienungsanleitung vor der Benutzung des Werkzeugs durchslen.

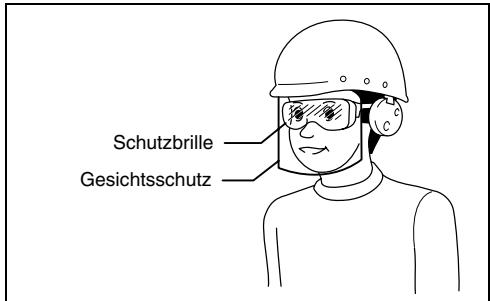

• Tragen Sie zum Schutz ihrer Augen vor Staub oder Nagelverletzungen stets eine Schutzbrille.

WARNING:

Der Arbeitgeber ist davon verantwortlich, den Gebrauch von Schutzbrillen für die Werkzeugbenuutzer und andere Personen im unmittelbaren Arbeitsbereich durchzusetzen.

Nur für Australien und Neuseeland

Tragen Sie zum Schutz ihrer Augen vor Staub oder Nagelverletzungen stets eine Schutzbrille und einen Geschitsschutz. Schutzbrille und Geschitsschutz müssen den Anforderungen von AS/NZS 1336 entspruchen.

WARNING:

Der Arbeitgeber ist davon verantwortlich, den Gebrauch von Schutzbrillen für die Werkzeugbenuutzer und andere Personen im unmittelbaren Arbeitsbereich durchzusetzen.

• Tragen Sie einen Gehorschutz, um ihre Ohren vor dem Auspuffgerausch und Kopfverletzungen zu schützen. Tragen Sie auch leichte, aber keine lose Kleidung. Armel mussen zugeknöpf oder hochgerollt werden. Tragen Sie keine Krawatte.

• Eile bei der Arbeit oder gewaltsamer Gebrauch des Werkzeugs ist gefährlich. Behandeln Sie das Werkzeug sorgfältig. Benutzen Sie das Werkzeug nicht unter dem Einfluss von Alkohol, Drogen oder dergleichen.

• Allgemeine Richtlinien zur Handhabung des Werkzeugs:

• Gehen Sie stets von der Annahme aus, dass das Werkzeug Nagel enthalt.
• Richten Sie das Werkzeug niemals auf sich selbst oder andere Personen, ganz gleich, ob es Nagel enthalt oder nicht.
• Betätigten Sie das Werkzeug nur, wenn es fest auf das Werkstück aufgesetzt ist.
• Respektieren Sie das Werkzeug als Arbeitsmittel.
• Kein Herumalbern.
• Halten oder tragen Sie das Werkzeug nicht mit dem Finger am Auslöser.
• Beladen Sie das Werkzeug nicht mit Nageln, wenn eines der Bedienungselemente aktiviert ist.
• Betrieben Sie das Werkzeug nur mit der in den Betriebs-/Sicherheitsanweisungen des Werkzeugs angegebenen Energiequelle.
• Benutzen Sie das Werkzeug nicht, wenn es nicht einwandfrei Funktioniert.
• Bei der Benutzung des Werkzeugs konnen manchmal Funken fliegen. Benutzen Sie das Werkzeug nicht in der Nazeichtflichtiger, brennbarer Substanzen, wie Benzin, Verdünner, Lack, Gas, Klebstoff usw., weil diese Feuer fangen und explodieren konnen, was schwere Verletzungen zur Folge haben kann.
• Der Arbeitsplatz sollte ausreichend beleucht sein, um sicheres Arbeit zu gewährleisten. Der Arbeitsplatz sollte sauber und aufgeräumt sein. Achten Sie besondere aufGNU Stand und Gleichgewicht.
• Nur mit der Arbeit beschäftigte Personen sollenn sich in der Höhe aufhalten. Besonders Kinder mussen immer ferngehalten werden.
• Befolgen Sie etwaige ortliche Lärmschutzvorschriften, indem Sie die Gerauschpegel innerhalb der vorgeschriebenen Grenzen halten. In bestimmen Fällen sollen den Jalousien verwendet werden, um Lärm einzudämmen.
• Spieler Sie nicht mit dem Kontaktfuss herum: Er verhütet eine versehentliche Auslösung, weshalb er montiert bleiben muss und nicht entwickelten werden darf. Die ArreTierung des Auslöser in der Einschaltstellung ist ebenfalls sehr gefährlich. Versuchen Sie niemals, den Auslöser zu arretieren. Benutzten Sie das Werkzeugnicht, falls irgend ein Bedienungselement des Werkzeugs faktionsunfällig, abgetrennt, abgeändert oder mangelhaft ist.
• Betreiben Sie das Werkzeug innerhalb des vorgeschriebenen Luftdruckbereichs von 1,28 - 2,26 MPa (12,8 - 22,6 bar), um Sicherheit und langere Lebensdauer des Werkzeugs zu gewährleisten. Überschreiben Sie nicht den empfohlenen max. Betriebsdruck von 2,26 MPa (22,6 bar). Das Werkzeugarf nicht an eine Druckluftquelle angeschlossen werden, deren Druck 3,39 MPa (33,9 bar) überschreiben kann.

• Schlieben Sie das Werkzeug niemals an eine Druckluftleitung an, die den hochstzulässigen Luftdruck des Werkzeugs um 10% überschreitet. Vergewissern Sie sich, dass der vom Druckluftsystem gelieferte Luftdruck nicht den hochstzulässigen Luftdruck des Naglers überschreitet. Stellen Sie den Luftdruck anfanglich auf den niedrigeren Wert des empfohlenen zulässigen Drucks ein (siehe TECHNISCHE DATEN).

• Betreiben Sie das Werkzeug nur mit Druckluft. Falls Flaschengas (Kohlendioxid, Sauerstoff, Stickstoff, Wasserstoff, Pressluft usw.) oder brennbares Gas (Wasserstoff, Propan, Acetylen usw.) als Treibgas für diese Werkezeug verwendet wird, besteht die Gefahr, dass das Werkzeug explodiert und schwere Verletzungen verursacht.

• Überprüfen Sie das Werkzeug vor der Benutzung stets auf seinen Allgemeinzustand und lockere Schrauben. Erforderlichenfalls anziehen.
• Vergewissern Sie sich vor der Benutzung, dass alle Sicherheitsysteme in gutem Betriebszustand sind. Das Werkzeugarf nicht auslösen, wenn nur der Auslöser gezogen oder nur der Kontaktarm gegen das Holz gedrück wird. Esarf nur auslösen, wenn andere Aktionen durchgefuhrt werden. Überprüfen Sie das Werkzeug mit leerem Magazin und voll angezogenem Drucker auf möglichchen fehlerhaften Betrieb.
• Überprüfen Sie Wand, Decke, Fussboden, Dach und dergleichen sorgfältig, um durch Kontakt mit stromführenden Kabeln, Isolierrohren oder Gasrohren verursache mögliche elektrische Schläge, Gaslecks, Explosionen unw. zu vermeiden.
• Verwenden Sie nur die in dieser Anleitung angegebenen Nägel. Die Verwendung anderer Nägel kann eine Funktionstörung des Werkzeugs verursachen.

• Benutzen Si nimels mit der Aufschrift „Nicht auf Gerüsten, Leitern verwenden" versehene Nagler für spezifische Anwendungen, wie z.B.:

• wenn für einen Arbeitsplatzwesehgel Gerüste, Treppen, Leitern oder leiterabhängliche Konstruktionen, wie z.B. Dachlatten erforderlich sind;

• zum Verschließen von Kisten oder Verschlägen;

• zum Anbringen von Transportsicherheitsystemen z.B. an Fahrzeugen und Wagien.

• Ungeübten Personen ist die Benutzung des Werkzeugs zu untersen.

• Vergewissern Sie sich, dass keine Personen in der Nähe sind, bevör Sie mit dem Nageln beginnen. Versuchen Sie niemals, gleichzeitig voninnen und außen zu nageln. Nagel können durchschlagen und/oder hersausfliegen, was eine große Gefahr darstellt.

• Achten Sie beim Arbeiten mit dem Werkzeug auf sicheren Stand und Gleichgewicht. Vergewissern Sie sich, dass sich bei Arbeiten an hochgelegenen Arbeitsplatzzen keine Personen unterhalb aufhalten, und sichern Sie den Luftschlauch, um Gefahren zu verhufen, falls er plottlich ruckt oder hangen bleibt.
• Bewegen Sie sich beim Nageln auf Dächern und anderen hochgelegenen Orten in Vorwärtsrichtung. Wenn Sie sich rückwärts bewegen, konnen Sie leicht den Stand verlieren. Nageln Sie bei Arbeiten an senkrechten Flächen von oben nach unter. Dadurch ermüssen Sie nicht sochnell beim Nageln.
• Ein Nagel kann sich verbiegen oder im Werkzeug verklemmen, wenn Sie verstehnlich auf einen anderen Nagel oder einen Knoten im Holz treffen. Der Nagel kann Herausgeschleudert werden und{jemanden trefen, oder das Werkzeug selbst kann gefährlich reagieren. Setzen Sie die Nagel mit Sorgfalt.

• Lassen Sie das geladene Werkzeug oder den Kompressor nicht langere Zeit unter Druck in der Sonne liegen. Achten Sie darauf, dass am Ablageplatz des Werkzeugs kein Staub, Sand, Späne oder Fremdkörper in das Werkzeug eindringen.

• Richten Sie die Auswurföffnung nicht auf in der Höhe befindliche Personen. Halten Sie Hände und Fuß vom Bereich der Auswurföffnung fern.
  Tragen Sie das Werkzeug bei angeschlossen Luftschlauch nicht mit dem Finger am Auslöser, und übergeben Sie es in thisem Zustand auch nicht anderen Personen. Versehentliche Auslösung kann äußert gefährlich sein.

• Behandeln Sie das Werkzeug sorgfältig, da es unter hohem Druck staat, der gefährlich sein kann, falls ein Riss durch grobe Behandlung (Fallenlassen oder Anstoben) verursacht wird. Versuchen Sie nicht, in das Werkzeug einzuritzen oder einzugravieren.
• Brechen Sie den Nagelbetrieb sofort ab, wenn Sie einen Defekt oder etwas Ungewöhnliches am Werkzeug feststellen.

• Trennen Sie stets den Luftschlauch ab und entfernen Sie alle Nagel:

• wenn das Werkzeug unbeaufsichtigt ist.

• bevor Sie Wartungs- oder Reparaturarbeiten durchfuhren.
• bevor Sie einen Nagelstau beseitigen.

• bevor Sie das Werkzeug zu einem anderen Ort transportieren.

• Führn Sie eine Reinigung und Wartung unmittelbar nach Abschluss der Arbeit durch. Halten Sie das Werkzeug stets in einwandfreiem Zustand. Schmieren Sie bewegliche Teile, um Rostbildung zu verhüten und Reibungsverschleib zu minimieren. Säubern Sie alle Teile von Staub.

• Nehmen Sie keine Änderungen am Werkzeug vor, die nicht von Makita genehmigt wurden.
• Lassen Sie das Werkzeug regelmäßig von autorisierten Makita-Kundendienststellen überprüfen.
  Um die SICHERHEIT und ZUVERLÄSSIGKEIT这点es Products zu gewährleisten, sollenn Reparatur- und Wartungsarbeiten nur von autorisierten Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführten.
• Verwenden Sie nur das in dieser Anleitung angegebene Druckluftwerkzeugöl.
  Versuchen Sie nicht, den Auslöser oder den Kontaktfuss mit Klebeband oder Draht gedrück zu halten. Es kann sonst zu tödlichen oder schweren Verletzungen kommt.
• Überprüfen Sie den Kontaktfuss gemäß der Anweisung in dieser Anleitung. Falls der Sicherheitsmechanismus nicht korrekt Funktioniert, können Nagel versehentlich abgeschlossen werden.

DIESSE ANWEISUNGEN AUFBEWAHREN.

INSTALLATION

Wahl des Kompressors (Abb.1)

Der Luftkompressor muss den Anforderungen von EN60335-2-34 entsprechen.

Wahlen Sie einen Kompressor mit reichlicher Luftdruck und Luftmengenleistung, um kostenneffizienten Betrieb zu gewährleisten. Das Diagramm zeigt die Beziehung zwischen Nagelfrequency, anwendbarem Druck und Kompressor-Luftleistung.

Wenn der Nagelbetrieb beispiselsweise mit einer Rate von ca. 50 Auslösungen pro Minute bei einem Druck von 1,77 MPa (17,7 bar) erfolgt, ist ein Kompressor mit einer Luftmengenleistung von über 70 Liter/Minute erforderlich.

Druckregler mussen verwendet werden, um den Luftdruck auf den Nenndruck des Werkzeugs zu begrenzen, wenn der Luftquellendruck den Nenndruck des Werkzeugs überschreitet. Eine Missachtung theseps Punkts kann zu schweren Verletzungen des Werkzeugbenutzers oder in der Höhe befindlicher Personen führen.

Wahl des Luftschlauchs (Abb. 2)

Verwenden Sie einen hochdruckfesten Luftschlauch.
Verwenden Sie einen möglichst dicken und kurzen Luftschlauch, um kontinuierlichen, effizienten Nagelbetrieb zu gewährleisten.

VORSICHT:

• Eine zu geringe Luftleistung des Kompressors oder ein Luftschlauch mit einer zu großen Länge oder einem zu klinen Durchmesser in Bezug auf die Nagelfrequenz kann eine Abnahme der Eintrebleistung des Werkzeugs verursachen.

Schmierung

Um maximal Leistung zu gewährleisten, sollte der Luft-satz (Öler, Regler, Luftfilter) möglichst nahe am Werkzeug installiert werden. Stellen Sie den Öler so ein, dass er einen Tropfen Öl für jeweils 30 Nagel liefert. (Abb. 3) Wenn kein Luftssatz verwendet wird,信息公开 das Werkzeug mit Druckluftwerkzeugöl, indem Sie 2 (zwei) bis 3 (drei) Tropfen in den Anschlussnippel geben. Dies sollen vor und nach dem Gebrauch erfolgen. Für eine einwandfreie Schmierung muss das Werkzeug ein paar Mal ausgelöst werden, nachdem das Druckluftwerkzeugöl eingegeben worden ist. (Abb. 4)

FUNKTIONSBESCHREIBUNG

VORSICHT:

• Trennen Sie stets den Schlauch ab, bevor Sie die Funktion des Werkzeugs einstehen oder überprüfen.

Einstellen der Nageltiefe (Abb. 5 u. 6)

VORSICHT:

• Trennen Sie stets den Schlauch ab, bevor Sie die Nageltiefe einstellen.

Falls die Nägel zu tief eingetrieben werden, drehen Sie den Einsteller im Uhrzeigersinn. Falls die Nägel zu flach eingetrieben werden, drehen Sie den Einsteller im Uhrzeigersinn.

Der Einstellbereich beträgt 10 mm. (Eine ganze Umdrehung entspricht einer Verstellung um 0,8 mm.)

Haken (Abb. 7)

VORSICHT:

• Trennen Sie stets den Schlauch ab, wenn Sie das Werkzeug mit dem Haken aufhagen.
• Hangen Sie das Werkzeug niemals an einen Hüftgurtel oder dergleichen. Es kann zu einer gefährlichen versehentlichen Auslösung kommt.

Der Haken ist practisch, um das Werkzeug vorübergehend aufzuhängen. Der Haken kann auf beiden Seiten des Werkzeugs angebracht werden.

Wenn die Installationsposition geändert werden soll, entfern den Sie die Schraube mit einem Schraubendreher. Bringen Sie den Haken zur Installation auf der anderen Seite an, und sichern Sieihn dann mit der Schraube.

Verwendung des Mundstückadapters (Abb. 8)

VORSICHT:

• Trennen Sie stets den Schlauch ab, bevor Sie den Mundstückadapter anbringen oder abnehmer.

Wenn Sie die Oberfläche des Werkstücks schützen möhen, bringen Sie den Mundrückadapter des Kontaktarms an. Wenn Sie Werkstücke mit erfindlicher Oberfläche nageln, verwenden Sie den Mundrückadapter. Um den Mundrückadapter am Kontaktfuss anzubRINGen, drücken Sie ein auf den Kontaktfuss, bis die Vorsprüge an drei Stellen im Inneren des Mundrückadapters in den drei LÖchern des Kontaktfuss sitzen.

MONTAGE

VORSICHT:

• Trennen Sie stets den Luftschlauch ab, bevor Sie den Nagler laden.

Beladen des Naglers

VORSICHT:

• Achten Sie darauf, dass der Magazinboden auf die korrekte Stufe für gebrauchte Nägel eingestellt ist.

Trennen Sie stets den Luftschlauch vom Werkzeug ab. Wahlen Sie die für ihre Arbeit geeigneten Nagel aus. Drucken Sie den Rasthebel nieder, um die Tur und den Magazindeckel zu öffnen. (Abb. 9)

Wahlen Sie die für ihre Arbeit geeigneten Nagel aus. Drücken Sie den Rasthebel nieder, um den Magazindekkel zu öffnen.

Heben Sie den Magazinboden an, und drehen Sie hin so, dass der Pfeil mit der Nagelgroßenanzeige auf dem Magazinboden auf den entsprchenden Teilstrich am Magazin zeigt. Falls das Werkzeug mit falsch eingestellt Magazinboden betrieben wird, kann es zu schlechtem Nageltransport oder einer Funktionstörung des Werkzeugskommen.(Abb.10)

Legen Sie die Nagelcoil auf den Magazinboden. Wickeln Sie die Coil so welt ab, dass die Nagel die Nagelführung erreichen. Platzieren Sie den ersten Nagel in den Zuführer und den zweiten Nagel in die Vorschubklaue. Platzieren Sie weitere abgewickelte Nagel auf den Zuführer. Schlieben Sie den Magazindeckel vorsichtig, nachdem Sie sich vergewissert haben, dass die Nagelcoil korrekt in das Magaz einlegegt ist. (Abb. 11)

Anschlieben des Luftschlauchs

Schieben Sie die Anschlussmuffle des Luftschlauchs auf den Anschlussnippel des Naglers. Vergewissem Sie sich, dass die Anschlussmuffle fest einrastet, wenn sie auf den Anschlussnippel geschoben wird. Eine Schlauchkupplung muss so am Werkzeug oder in dessen Höhe installiert werden, dass der Druckvorrat abgelassen wird, wenn die Luftquellenkupplung abgetrennt wird.

BETRIEB

VORSICHT:

• Vergewisern Sie sich vor der Benutzung, dass alle Sicherheitsysteme in gutem Betriebszustand sind.

• Um einen Nagel einzutreiben, setzen Sie den Kontaktfuss auf das Werkstück undziehen den Auslöser,oder

• Ziehen Sie zuerst den Auslöser, und setzen Sie dann den Kontaktfuss auf das Werkstück. (Abb. 12 u. 13)

Die Methode Nr. (1) eignet sich für absatzweises Nageln, wenn Sie einen Nagel sorgfältig und sehr genau eintreiben sollen. Die Methode Nr. (2) eignet sich für kontinuierliches Nageln.

VORSICHT:

• Ist das Werkzeug jeder auf den Modus "Absatzweises Nageln" eingestellt, kann BEI HALB GEDRÜCKTEM AUSLOSER eine plöztliche Auslösung erfolgen, falls der Kontaktfuss unter dem Einfluss des Rückpralls erneut mit dem Werkstück oder einer anderen Oberflüche in Berührung kommt.

Um eine solche platzliche Auslösung zu vermeiden, beachten Sie Folgenden:

A. Drucken Sie den Kontaktfuss nicht mit übermäßiger Kraft gegen das Werkstück.
B. Drucken Sie den Auslöser ganz durch, und halten Sie ihn nach dem Nageln noch 1-2 Sekunden lang gedrückt.

• Stellen Sie den Umschalthebel für Methode Nr. (1) auf die Position 一

Stellen Sie den Umschalthebel für Methode Nr. (2) auf die Position 12 .

Nachdem Sie die Nagelmethode mit dem Umschalthebe geändert haben, vergewisern Sie sich stets, dass der Umschalthebel korrekt auf die Position fur die gewünschte Nagelmethode eingestellt ist. (Abb. 14)

Nageln von Stahlblech (Abb. 15)

WARNING:

• Verwenden Sie Stahlblech von 3,2 mm oder weniger für C-Profil-Stahl.
  Anderenfalls springt das Werkzeug heftig, und es kann zu Nagelrückschlagkommen, der ernsthafte Verletzungen verursachen kann.
• Verwenden Sie nur gehartete Nagel für Stahlblech.
  Bei Verwendung anderer Nagel kann es zu ernsthaften Verletzungen kommt.
• Halten Sie das Werkzeug beim Nageln so, dass es senkrecht zur Eintriebfläche stehen.
  Schrages Nageln kann zu Nagelrückschlag führen, der ernsthafte Verletzungen verursachen kann.
• Um Zinkwellblech auf C-Profil-Stahl zu befestigen, verwenden Sie Blech von maximal 0,7 mm Dicke und 32 mm lange gehartete Nagel. Anderenfalls kann es zu Nagelrückschlag kommt, der ernsthafte Verletzungen verursachten kann.
• Verwenden Sie das Werkzeug nicht zum Nageln an Decken oder auf Dächern.

Wahlen Sie anhand der nachstehenden Tabelle Nagel aus, die über 10 mm länger als die Gesamtdicke aller zu nagelnden Werkstücke sind.

Materialdicke (mm)	C-Profil-Stahl (mm)	Nagellänge (mm)
14 – 35	1,6 – 3,2	45
15 – 40		50

VORSICHT:

• Je nach der Häte und Gesamtdicke aller zu nagelnden Werkstücke wird eventuell keine ausreichende Befestigung erzielt. Zu tiefes Nageln auf Stahlblech kann die Befestigungskraft stark reduzieren. Stellen Sie die Nageltiefe vor dem Nageln korrekt ein.
• Beim Nageln auf Stahlblech kann der Treiber aufgrund der Verschleißenfälligkeit zugesetzt werden. Wenn er abgenutz ist, scharfen Sieihn, oder ersetzen Sie ihn durch einen neuen.

Nageln in Beton (Abb. 16)

WARNING:

• Verwendten Sie nur gehartete Nagel für Beton. Bei Verwendung anderer Nagel kann es zu ernsthaften Verletzungen kommt. Nageln Sie nicht direkt auf Beton, und verwenden Sie das Werkzeug auch nicht, um Stahlblech direkt auf Beton zu befestigen. Anderenfalls können Betonfragmente absplittern oder Nagel zurückschlagen, was ernsthafte Verletzungen verursachen kann.
• Halten Sie das Werkzeug beim Nageln so, dass es senkrecht zur Eentreibfläche liegt.
  Schräiges Nageln kann dazu führen, dass Betonfragmente absplittern oder Nagel zusückschlagen, was ernsthafte Verletzungen verursachen kann.
• Verwenden Sie das Werkzeug nicht auf Flächen, an denen Gegenstände hangen, z. B. Bereiche, an denen Aufhängungen für Abwasserrohe, Staubabsaugrohe usw. angebracht sind.

Wahlen Sie die Nagel anhand der nachstehenden Tabelle so aus, dass die Eindringtiefe in Beton 10mm- 15 mm beträgt.

Holzdicke (mm)	Nagellänge (mm)	Beton-Eindringtiefe (mm)
30	45	10 – 15
35	50	10 – 15
50	65	10 – 15

VORSICHT:

• Verwenden Sie theses Werkzeug nur für weichen Beton, der erst vor kurzem gegossen wurde. Bei Verwendung in hartem Beton kann es zu Verbiegung der Nägel oder unzureichender Eindringtiefe kommt.
• Betragt die Eindringtiefe in Beton mehr als 15mm , wird eventuell keine ausreichende Nageleintreiblänge erzielt.

Abschneiden der Folie (Abb. 17)

VORSICHT:

• Trennen Sie stets den Schlauch ab, bevor Sie die Folie abschneiden.

Reißen Sie die Ausgangsfolie in Pfeilrichtung ab, wenn Sie folienverbundene Nagel verwenden.

WARTUNG

VORSICHT:

• Trennen Sie stets den Luftschlauch vom Werkzeug ab, bevor Sie Inspektions- oder Wartungsarbeiten ausführten.
• Verwendten Sie auf keinen Fall Benzin, Benzol, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfärbung, Verformung oder Rissbildung verursachen.

Blockierter Nagler (Abb. 18 u. 19)

VORSICHT:

Trennen Sie stets den Luftschlauch ab, undnehmen Sie die Nagel aus dem Magazin hereaus,bevor Sie eine Blockierung beseitig.

Gehen Sie bei einer Blockierung des Naglers folgendermaßen vor:

Öffnen Sie den Magazindeckel, und entnehmer Sie die Nagelcoil. Führen Sie eine keine Stange oder dergleichen in die Auswurföffnung ein, und klopfen Sie mit einem Hammer darauf, um den klemmenden Nagel aus der Auswurföffnung auszutreiben. Legen Sie die Nagelcoil wieder ein, und schlieben Sie den Magazindeckel.

Entleeren des Werkzeugs

Trennen Sie den Schlauch vom Werkzeug ab. Halten Sie das Werkzeug so, dass der Anschlussnippel nach unten gerichtet ist. Entleeren Sie das Werkzeug soweit wie möglich.

Reinigen des Werkzeugs

Am Magnet haftender Eisenstaub kann mit einer Blaspi-stole weggeblasen werden.

Kappe (Abb. 20)

Wenn das Werkzeug nicht benutzt wird, ist der Schlauch abzutrennen. Verschieden Sie dann den Anschlussnippel mit der Kappe.

Lagerung

Bei Nichtbenutzung sollte der Nagler an einem warmen und trockenen Ort gelagert werden.

Wartung von Kompressor, Luftssatz und Luftschlauch

Nach jedem Betrieb sollenn Kompressortank und Luftfilter entleert werden. In das Werkzeug eingedrungene Feuchtigkeit kann eine Verschlechterung der Leistung und ein mögliches Versagen des Werkzeugs verursachten.

Abb. 21 u. 22

Prüfen Sie regelmäßig nach, ob genugend Druckluftöl im Öler des Luftssatzes vorhanden ist. Eine Vernachlässigung der Schmierung führt zu schnellem Verschleiber der O-Ringe. (Abb. 23)

Halten Sie den Luftschlauch von Wärmequellen (über 60^ ) und Chemikalien (Verdünner, starken Säuren oder Laugen) fern. Achten Sie auch darauf, dass sich der Schlach nicht an Hindernissen verfüngt, was während des Betriebs gefährlich sein kann.

Der Schlaucharf auch nicht mit scharfen Kanten oder Gegenständen in Berührung kommt, die eine Beschädigung oder Abrieb des Schlauchs verursachen konnen. (Abb. 24)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT这点es Produkt zu gewährleisten, sollenn Reparaturen und andere Wartungs- oder Einstellarheiten nur von autorisierten Makita-Kundendienstzentren unter ausschiedlicher Verwendung von Makita-Originalsatzteilen ausgeführten werden.

ZUBEHÖR

VORSICHT:

• Die folgenden Zubehrönteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfehlen. Die Verwendung anderer Zubehrönteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwendten Sie Zubehrönteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube-horteile benöttigen, wenden Sie sich bereits an ihre Makita-Kundendienststände.

Nagel
- Luftschläuche
Schutzbrille

Gerausch

Typischer A-bewerteter Gerauschpegel ermittelt gemäß EN792:

Schalldruckpegel (L_pA) : 90 dB (A)

Schalleistungspegel (LwA): 103 dB (A)

Ungewissheit (K): 3 dB (A)

Gehorschutz tragen

ENG233-2

Vibration

Vibrationsemissionswert ermittelt gemäß EN792:

Vibrationsemission (a_h) .. 4,5m / s^2

Ungewissheit (K): 1,5 m/s²

ENG901-1

• Der angegebene Vibrationsemissionswert wurde im Einklang mit der Standardprümfmethode gemessen und kann für den Vergleich zwischen Maschinen herangezogen werden.
• Der angegebene Vibrationsemissionswert kann auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING:

Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise der Maschine vom angegebenen Emissionswert abweichen.
- Identifizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten der Maschine zusätzlich zur Betriebszeit).

ENH003-13

Nur für europäische Länder

EG-Übereinstimmungserklarung

Wir, die Firma Makita als verantwortlicher Hersteller, erklaren, dass die folgende(n) Makita-Maschine(n):

Bezeichnung der Maschine: Baunagler

Modell-Nr./ Typ: AN911H

der Serienproduktion entstammen und

den folgenden europäischen Richtlinien entsprechen:

2006/42/EG

und gemäß den folgenden Standards oder standardisierten Dokumenten hergestellt werden: EN792

Die technische Dokumentation befindet sich im Bestand unserer autorisierten Vertretung in Europa,)namlich:

Makita International Europe Ltd.
