GEBRUIKSAANWIJZING AN911 MAKITA

NL Nagelpistool voor bouwwerk

Gebruiksanawijzing

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijt alvoren het gereedschap te gebruiken.

Símbolos

Verklaring van algemene gegevens

1	Compressor luchtopbrengst per minuut	12	Vergrendelingshendel	24	10 mm of Meer
		13	Deur	25	Stalen C-profiel
2	Aandriijffrequentie	14	Afstellen		(dikte 1,6 – 3,2 mm)
3	Stelknap	15	Rolsteunplaat	26	Nagellenge
4	Te diep	16	Pijl	27	Dikte van het hout
5	Vlak	17	Toevoerklauw	28	Dikte van beton 10 – 15 mm
6	Te ondiep	18	Stootkanaal	29	Dop
7	Haak	19	Trekker	30	Aftapkraan
8	Schroef	20	Contactelement	31	Luchtfilter
9	Uitsteeksel	21	Werkstuk	32	Oliespuit
10	Gat	22	Keuzehendel	33	Pneumatische olie
11	Neusadapter	23	Totale dikte van werkstuk

TECHNISCHE GEGEVENS

Model	AN911H
Luchtdruk	1,28 – 2,26 MPa (12,8 – 22,6 bar)
Nagellenge	Draad-type nagelrol 45 mm – 90 mm Band-type nagelrol 45 mm – 65 mm
Capaciteit nagelmagazijn	Draad-type nagelrol 150 st., 200 st., 250 st., 300st. Band-type nagelrol 200 st.
Min. diameter slang	5,0 mm
Afmetingen (L x B x H)	293 mm x 125 mm x 319 mm
Netto gewicht	2,4 kg

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische geveens können van land tot land verschillen.
  Gewicht volgens de EPTA-procedure 01/2003

ENE059-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor preliminair binnenwerk zoals het bevestigen van kinderbalken of daksparren en houtwerk in 2^n× 4^n huiden.

ENB109-4

BELANGRIJKE

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING:

BIJ HET GEBRUIK VAN DIT GEREEDSCHAP DIENEN DE BASISVEILIGHEIDSMAATREGELEN, INCLUSIEF DE ONDERSTAANDE MAATREGELEN, ALTIJD TE WORDEN OPGEVOLGD OM HE THT GEVAAR VOOR VERWONDINGEN TE BEPERKEN:

LEESALLE VOORSCHRIFTEN.

• Om uw persoonlijke veiligheid en een correcte bediening en onderhoud van het gereedschap te verzekerden, dient u deze gebruiksaanwijzing te lezen voordat u het gereedschap in gebruik neemt.
• Draag altijd een veiligheidsbril om uw ogen te beschermen gegen stof en möglichke verwonding door nagels.

WAARSCHUWING:

Het is de verantwoordelijkheid van de werkgeber erop toe te zien dat de gebruikers van het gereedschap en andere Personen die zich%Dicht bij de werkplek bevinden altijd oogbescherming dragen.

• Alleen voor Australie en Nieuw-Zeeland

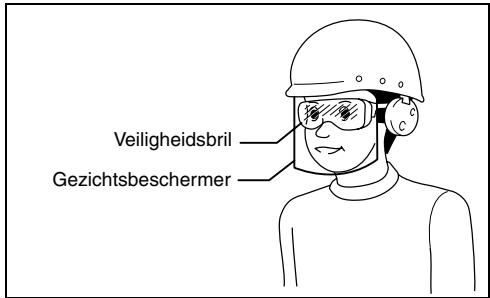

Draag alotijd een veiligheidsbril en gezichtsbeschermer om uw ogen te beschemmen gegen letsel door stof of nagels. De veiligheidsbril en gezichtsbeschermer dienen te voldoen aan de vereisten van AS/NZS 1336.

WAARSCHUWING:

Het is de verantwoordelijkheid van de werkgeber erop toe te zien dat de gebruikers van het gereedschap en andere Personen die zich%Dicht bij de werkplek bevinden altijd oogbescherming dragen.

• Draag hoofdbescheming en ook oorbescheming om uw gehoor谈起h het uiltaatgeluid te beschemmen. Draag lichte, nauwsluitende kleding. Mouwen dienen dichtgeknoopet of opgerold te worden. De gebruiker van het gereedschap mag geen das dragen.

Overhaast te werk gaan of het gereedschap forceren is gevaarlijk. Hanteer het gereedschap voorzichtig. Gebruik het gereedschap Niet onder invloed van alcohol, drugs en dergelijk.
- Algemene richtig voor het hanteren van het gereedschap:
1. Neem altijd aan dat er nagels in het gereedschap zichin geladen.
2. Richt het gereedschap nooit op uzelf of op andereen, ongeacht of er nagels in het gereedschap zich geladen of Niet.
3. Activeer het gereedschap Niet tenzij het stevig gegen het werkstuk is geplaatst.
4. Hanteer het gereedschap algid als een werktuig.
5. Ravot nicht met het gereedschap.
6. Houd of draag het gereedschap nooit met uw vinger op de trekker.
7. Laad nooit nagels in het gereedschap verwijt een van de bedieningsschakelaars geactiveerd is.
8. Gebruik het gereedschap nicht op een andere krachtbron behalte de krachtbron die in de gebruiks-/veiligheidsvoorschriften is opgegeven.
- Een slechtwerkend gereedschap mag nicht worden gebruikt.
Tijdens het gebruik van het gereedschap worden er soms vonden voortgebracht. Gebruik het gereedschap waarom Niet in de nabijheid van vluchtige, ontv Lambare materialien zoals benzine, verdunner, verf, gas, lijm, enz. Deze materialien zonden konnen ontbranden of ontploffen en zware verwondingen veroorzaken.
- Werk alkijd in een goed verlichte ruimte om een veilig gebruik te verzekeren. Houd de werkomgeving schoen en vrij van rommel. Let vooral goed op dat u stevige steun voor de voeten heb en uw evenwicht behoudt.
- Alleen Personen die direct bij het werk betrokken zijn mogen in de werkomgeving komen. Vooral kinderen dienen altiqui et de buurt te worden gehonden.
- Alleplaatselijke wetten betreffende de geluidshinder dienen te worden nageleefd door het geluidsniveau van het gereedschap binnen de voorgeschreven limieten te honden. In bepaalde geallen dienen luiken te worden gebruikt om de geluidshinder te beperken.
Knoei net het contactelement. Dit element voorkomt het tevallig afladen van het gereedschap en dient waarsteeds op+zijn plaats te zijn aangebracht. De trekker vastzetten in de AAN positie is ook zeer gevaarlijk.Probeer nooit om de trekker vast te zetten. Gebruik het gereedschap Niet indien een van de bedieningsschakelaars Niet werkstiet goed is aangesloten, gewijzigd werd, of nicht goed functioneert.
- Gebruik het gereedschap binnen de voorgeschreven luchtdruk van 1,28 - 2,26 MPa (12,8 - 22,6 bar) om een verzilige werkung en een langere levensduur te verzekeren. Overschrijd de aanbevolen maximale druk van 2,26 MPa (22,6 bar) Niet. Het gereedschap mag zich worden aangesloten op een bron die een druk voortbrengt van möglichk更是 dan 3,39 MPa (33,9 bar).
- Sluit het gereedschap nooit aan op een persluchtleiding waar de maximaal toelaatbare druk van het gereedschap Niet met 10% kan worden overschreden. Zorg dat de druk die door het luchtduksystem verwont voortgebracht nicht hoger is dan de maximaal toelaaatbare druk van de nagelaandrijver. Stel de luchtdruk aanvankelijk in op de minimumwaarde van de aanbevolen toelaaatbare druk (zie TECHNISCHE GEGEVENS).

• Gebruik uitsluitend perslucht als de krachtbron voor het gereedschap. Indien gas in flessen (kooldioxide, zuurstof, stikkof, waterstof, lucht, e.d.) of brandbaar gas (waterstof, propaan, acetylen, e.d.) als de krachtbron voor dit gereedschap worden gebruikt, zal het gereedschap ontploffen en ernstige verwonding veroorzaken.
• Controller vór het gebruik altiq het gereedschap in goede staat is en alle schroeven stevig zijn aangedraaid. Trek de schroeven zonodig aan.
• Controller vór het gebruik of alle verilgheidsinrichtingen normala functioneren. Het gereedschap mag Niet werken indien enkel de trekker wordt ingedrukt of enkel de contactarm gegen het hout worden gedrukt. Het gereedschap mag alleen werken wanneer beiden handelingen achtereen worden uitgevoerd. Controller op möglichf fouvieve werkung zonder dat er nagels zijn geladen en met de stoter in de volledig ingetrokken positie.
• Controller muren, plafonds, vloeren, dakbalken e.d. zorgvuldig op eventueel aanwezige elektrische bedrading, leidingbuizen of gasleidingen, om het gevaar voor elektrische schok, gaslekkage, explosies e.d. te voorkomen.
• Gebruik uitsluitend de nagels die in deze gebruiksaanwijzing zijn gespecifieerd. Het gebruik van andere soorten nagels kan defect van het gereedschapveroorzaken.

• Nagelaandrijvers die voorzien zijn van de waarschuwing "Niet gebruiken op stellingen, ladders, enz." moot nooit worden gebruikt voor specifieke werkzaamheden zoals de volgende:

• gebruikmaken van stellingen, een trap, ladders, of een structuur zoals daklatten, om nagels op verschillende plaatsen in te vrijen;

• houten kisten of kratten dichtnagelen;

• transportveiligheidssystemen e.d. vastzetten op een voertuig of vrachtwagen.

• Sta Niet toe dat onbevoegden het gereedschap gebruiken.

• Controller of er zich niemand in de buurt bevindt alvorens te nagelen. Probeer nooit om nagels vanaf zowel de binnenNZijde als de buitenNZijde in te vrijden. De nagels kuren het werkstuk openrijten en/of eruit schieten, hetgeen bijzonder gevaarlijk is.
• Let op uw stappen en behoud uw evenwicht wanner u het gereedschap gebruikt. Controller er of zich niemand beneden u bevindt wanner u op hogeplaatsen.gaat werken,en klem de luchtslang stevig vast om gevaarlijke situatuies,veroorzakt door een plotselinge ruk aan de slang of het blijven haken ervan, te voorkomen.
• Wanner u op daken of andere hoge plaatsen werkt, dient u te nagelen terwijl u voorwaarts beweegt. Als u nagelt terwijl u weiterwaarts beweegt, kutu gemakkelijk uw evenwicht verliezen. Wanner u nagelt in een loodrecht oppervlak, dient u te nagelen vanaf de bovenkant maar de onderkant. Het werk is dan minder vermoeiend.

• Als u per ongeluk een nagel vlak op een andere nagel aandrijft of met het gereedschap op een knoest in het hout stoot, za de nagel krommen of kan het gereedschap vastlopen. De nagel kan ook weggeslingerd worden en iemand raken, of het gereedschap kan gevaarlijk terugslaan. Wees waarom voorzichtig bij het kiezen van deplaatsen waar u nagelt.

• Laat het geladen gereedschap of de op druk gezette luchtcompressor Niet voor lange tijd in de zon liggen.
  Laat het gereedschap Niet darüber op eenplaats waar stof, zand, spanen en verontreinigingen erin+kunnen terechtkommen.

• Richt de uitwerpopening van het gereedschap nicht op Personen in de nabijheid. Houd uw handen en voetenuit de buurt van de uitwerpopening.
• Wanner de luchtslang is aangesloten, mag u het gereedschap Niet met uw vinger op de trekker dragen of het in deze staat aan iemand anders overhandigen. Toevalige ontlading van het gereedschap kan uiterst gevaarlijk zich.
• Behandel het gereedschap voorzichtig. De hoge druk in het gereedschap kan gevaar opleveren indien er scheuren in het gereedschap komen ten gevolge van ruwe behandeling (het gereedschap latent vallen of het gegen iets stoten). Kerf of graveer niets op het gereedschap.
• Stop onmiddelijk met nagelen wanneer u vaststelt dat het gereedschap Niet goed of abnormal werkt.
• Maak altijd de luchtslang los en haal alle nagels UIT het gereedschap:
• voordat u het gereedschap alleen achechterlaat.
• alvorens te beginnen met onderhoud of reparatie.
• alvorens een vastgelopen gereedschap vrij te makesen.
• alvorens het gereedschap maar een andereplaats te brengen.
• Telkens nadat het werk is voltooid, dient u het gereedschap schoon te maken en te onderhonden. Houd het gereedschap in tiptop-conditione. Smeer de bewegende onderden om roesten te voorkomen en slijtage door wrijving tot een minimum te beperken. Veeg alle stof op de onderden van het gereedschap eraf.
• Wijzig het gereedschap Niet zonder de toestemming van Makita.
• Laat de periodieke inspectie van het gereedschapuitvoeren door een erkend Makita servicecentrum.
• Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle onderhoud en reparations te worden uitgevoerd door een erkend Makita servicecentrum, en altijd met gebruikmaking van Makita verrangingsonderdelen.
• Gebruik uitsluitend de olie voor pneumatisch gereedschap die in deze gebruiksaanwijzing is gespecifieerd.
• Probeer nooit om de trekker of het contacteelment door middel van plakband of een draad in de ingedrukte stand vast te zetten. Dit is levensgevaarlijk en kan zware verwondingen verroorzaken.
• Controller altijd het contactelement zoals in deze gebruiksaanwijzing is voorgeschreven. Nagels kennen per ongeluk worden aangedreten indien het veiligheidsmechanisme Niet juist functioneert.

BEWAAR DEZE VOORSCHRIFTEN.

INSTALLLEREN

Kiezen van de compressor (Fig. 1)

De luchtcompressor要去 voldoen aan de vereisten van EN60335-2-34.

Gebruik een compressor die ruimschools voldoende druk en luchtopbrengst levert om een rendabele werkig te verzekeren. De grafiek toont de verhoudungussen de aandrijffrequency, de toepasselijkde druk en de luchtopbrengst van de compressor.

Bij voorbeeld, wanner u nagelt met een freiendie van ongeveer 50 keer per minuut bij een druk van 1,77 MPa (17,7 bar), is een compressor met een luchtopbrengst vaneer aan den 70 liter/minuut vereist.

Wanner de aangevoerde luchtdruk de nominale druk van het gereedschap overschrijdt, dienen drukregelaars te worden gebruikt om de luchtdruk te verlagen tot de nominale druk. Als u dit Niet doet, bestaat er gevaar voor ernstige verwonding van de gebruiker van het gereedschap of andere personen in de nabijheid.

Kiezen van de luchtslang (Fig. 2)

Gebruik een persluchtslang.

Gebruik een zo breed mogelijk en zo kort mogelijk luchtslang om een continu en efectieve aandrijving te verzekeren.

LET OP:

• Een lage luchtopbrengst van de compressor, een te lange luchtslang of een luchtslang met een Kleinere diameter in verhouding tot de aandrijffrequentie, konnen leiden tot een verminderd aandrijfvermögen van het gereedschap.

Smering

Om optimale prestaties te kriijgen dient een luchtset (oliespuit, regulateur, luchtfilter) zo zichd möglichk bij het gereedschap te worden geinstalleerd. Stel de oliespuit zodanig af dat een druppel olie voor iedere 30 nagels za worden ingespoten. (Fig. 3)

Wanner u geen luchtset gebruikt, dient u het gereedschap te smeren met olie voor pneumatisch gereedschap door 2 (twee) of 3 (drie) druppels olie in de luchtinlaat aan te brengen. Doe dit zowel voor als na het gebruik. Om een goede smering te verzekeren dient u het gereedschap na het aanbrengen van de olie eenaarkee af te laden.(Fig.4)

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Koppel altiijd de persluchtslang los alvorens functies op het gereedschap af te stellen of te controleren.

De nageldiepte instellen (Fig. 5 en 6)

LET OP:

• Koppel.altijd de persluchslang los voordat u de nageldiepte instelt.

Als de nagel te diep worden geschoten, draait u de stelknop recht som. Als de nagel te ondiep worden geschoten, draait u de stelknop linksom.

Het instelbereik is van 10mm (een volledige slag komt overeen met 0,8 mm).

Haak (Fig. 7)

LET OP:

• Koppel aktijd de persluchtslang los voordat u het gereedschap met de haak ophangt.
• Hang het gereedschap nooit aan uw broeksband of ieits dergelijks. Er is namelijk gevaar dat het gereedschap toevalling ontlaadt.

De haak is handig om het gereedschapijdelijk op te hangen. Deze haak kan aan een van beiden zichden van het gereedschap worden bevestigd.

Als u de haak aan een andere zijde wilt bevestigen, draait u de schroef eruit met behulp van een schroevendraier.

Bevestig de haak aan de andere zijde van het gereedschap met behulp van de schroef.

De neusadapter gebruiken (Fig. 8)

LET OP:

• Koppel altijd de persluchtslang los voordat u de neusadapter aanbrengt of verwijdert.

Als u het oppervlak van uw werkstuk wilt beschermen, brengt u de neusadapter aan op het contactelement.

Gebruik de neusadapter bij het nagelen in snel beschadigde oppervlakken. Om de neusadapter op het contactelement te bevestigen, duwt u deze op het contactelement tot de uitsteeksels op drieplaatsen binnenin de neusadapter passen in de drie gaten in het contactelement.

INEENZETTEN

LET OP:

Koppel altijd de persluchtslang los alvorens de nagelrol in het gereedschap te laden.

De nagelrol in het gereedschap laden

LET OP:

Zorg ervoor dat de rolsteunplaat is ingesteld op de juiste stapgroote voor de gebruikte nagels.

Koppel de persluchtslang los van het gereedschap. Kies nagregeldie geschikt zich voor uw werk.Duw de vergendelingshendel olaag en open de deur en magazijnkap.(Fig.9)

Kies nagels die geschikt zijn voor uw werk. Duw de vergrendelingshendel omlaag en open de magazijnkap. Til de rolsteunplaat op en draai deze zodat de pijl van de nagelgrootte aangegeven op de rolsteunplaat in de richting wijst van de overeenkomstige maat van de schaalverdeling op het magazijn. Als het gereedschap worden bediend terwijl de rolsteunplaat in de verkeerde stand staat, kan dit leiden tot een slechte nageltoevoer of een storing van het gereedschap. (Fig. 10)

Plaats de nagelrol op de rolsteunplaat. Wikkel de nagelstrip voldoende af om de nagelgeleider te bereiken. Plaats de eerste nagel in de toevoer en de tweede nagel in de toevoerklauw. Plaats andere afgewikkelde nagels op het toevoerhuis. Sluit de magazijnkap nadat u heb gecontroleerDat de nagelrol goed in het magazijn is geplaatst.(Fig.11)

Aansluten van de pers luchtslang

Monteer de mof van de pers luchtslang op de luchtinlaat van het gereedschap. Controleer de mof stevig vastzit op de luchtinlaat van het gereedschap. Een slangkoppeling dient op of zich bij het gereedschap te worden geinstalleerd zodate de druktank za ontlast worden wanneer de luchttoevoerkoppeling worden losgamaakt.

BEDIENING

LET OP:

• Controller vór het gebruik of alle veiligheidsinrichtingen normal functioneren.

• Om een nagel aan te drijven,plaats het contactelement gegen het werkstuk en druk de trekker in, of

• Druk eerst de trekker in en plaats daarna het contactelement gegen het werkstuk. (Fig. 12 en 13)
• De 1ste methode is voor intermitterend nagelen wanneer u de nagels voorlichtig en zeer nauwkeurig wilt aanrijven. De 2de methode is voor continu nagelen.

LET OP:

• Wanner het gereedschap beschert is ingesteld op "Onderbroken nagelen" en DE TREKKER IN DE HALFINGEKNEPEN STAND WORDT GEHOUDEN, kan het nagelpistol onverwachts een nagel schieten als het contactelement door de terugslag nogmaals in aanraking komt met het werkstuk of een ander oppervlak.

Om dergelijk per ongeluk nagelen te voorkomen, gaat u als volgt te werk:

A. Duw het contactelement Niet met große kracht gegen het werkstuk.

B. Knijp de trekker volledig in en houd deze na het nagelen gedurende een tot twee seconden ingeknenpen.

• Bij werkwijze (1) zet u de keuzehendel in de stand .
• Bij werkwijze (2) zet u de keuzehendel in de stand .
• Nadat u de keuzehendel hebt verdraaid om de nagelfunctie te veranderen, contrôleert u dat de keuzehendel goed in de stand van de gewenste nagelfunctie staat. (Fig. 14)

Nagelen in staalplaat (Fig. 15)

WAARSCHUWING:

• Gebruik een stalen C-profiel met een dikte van 3,2 mm of minder.
  Het gereedschap geeft een sterke terugslag en een nagel kan terugketsen, waardoor ernstig letsel kan worden verroorzaakt.
• Gebruik voor nagelen in staalplaat uitsluitend nagels van gezehard staal.
  Andere nagels konnen ernstig letsel veroorzaken.
• Houdijdens het nagelen het gereedschap alsijd haaks op het oppervlak van het werkstuk.
  Bij schuin nagelen kunnen nagels terugketsen,
  waardoor ernstig letsel kan worden veroorzaakt.
• Bij het nagelen in een gegalvaniseerde golfplaat op een stalen C-profiel, gebruikt u een golfplaat met een dikte van 0,7 mm of minder en geleharde nagels van 32mm . Als u dat Niet doet, kannen nagels terugketsen, waardoor ernstig letsel kan wordenveroorzaakt.
• Gebruik het gereedschap Niet voor het nagelen in een plafond of dak.

Gebruik nagels die meer dan 10 mm longer zijn dan de totale dikte van het werkstuk door de onderstaande tabel te raadplegen.

Dikte van materiaal (mm)	Stalen C-profiel (mm)	Lengte van nagel (mm)
14 – 35	1,6 – 3,2	45
15 – 40		50

LET OP:

• Afhankelijk van de hardheid en totale dikte van het werkstuk (van alle te bevestigen materiaalen), is het möglich dat Niet voldoende bevestigingssterkte kan worden verkregen. Het nagelen in staalplaat tot een te große diepte, kan de bevestigingssterkte in groote mateverlagen. Stel voor het nagelen de nageldiepte goed in.
  Bij het nagelen in staalplaat kan de aandrijving blokkenen als gezolg van verhoogde slijtage. Als de aanrijving gesleten is, maakt u hem weer scherp of verwangt u hem door een nieuwe.

Nagelen in beton (Fig. 16)

WAARSCHUWING:

• Gebruik voor nagelen in beton uitsluitend nagels van gezehard staal.
  Andere nagels kunden ernstig letsel veroorzaken. Nagel Niet rechtsstreeks in het beton en nagel Niet staalplaatrechtstreeks op beton. Als u dat toch doeit, kunden stukjes beton wegliegen of nagels terugketsen, waardoor ernstig letsel kan worden veroorzaakt.
• Houdijdens het nagelen het gereedschap algijd haaks op het oppervlak van het werkstuk.
  Bij schuin nagelen hunnen stukjes beton wegvliegen of nagels terugketsen, waardoor ernstig letsel kan worden verroorzaakt.
• Gebruik Niet op oppervlakken waaraan voorwerpen zijn bevestigd, zoals een plaat waar bevestigingsbeugels voor rioolpijpen, luchtafzugleidingen, enz., zich gemonteerd.

Gebruik nagels die tessen 10 en 15mm in het beton dringen door de onderstaande tabel te raadplegen.

Dikte van het hout (mm)	Lengte van nagel (mm)	Diepte in beton (mm)
30	45	10 – 15
35	50	10 – 15
50	65	10 – 15

LET OP:

• Gebruik dit gereedschap uitsluitend voor beton dat nog nicht zo lang geelden is gestort. Bij Gebruik in hard beton konnen de nagels krom gaan of onvoldoende diep worden geschoten.
• Wanneer de nagels meer dan 15mm in het beton要去en worden geschoten, is het möglichk dat ze onvoldende diepkommen.

De nagelband aftcheuren (Fig. 17)

LET OP:

• Koppel.altijd de persluchslang los voordat u de nagelband aftcheurt.

Scheur de uitgevoerde band af in de richting van de pijl bij gebruik van een band-type nagelrol.

ONDERHOUD

LET OP:

Koppel allijd de persluchtslang los van het geredschap alvorens te beginnen met inspectie of onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijkte. Hierdoor het verkleuring, verrormingen en barsten worden zerooorzaakt.

Vastgelopen nagelpistol (Fig. 18 en 19)

LET OP:

• Alvorens een vastgelopen nagel te verwijderen, koppelt u altijd eerst de persluchslang los en haalt u de nagelrol uit het magazijn.

Wanner het nagelpistool vastloopt, gaat u als volgt te werk:

Open de magazijnkap en verwijder de nagelrol. Steek een dunne stang of iets dergelijks in de uitwerpopening en tik er met een hamer op om de vastgelopen nagel via de uitwerpopening te verwijdenen. Plaats de nagelrol terug en sluit de magazijnkap.

Water uit het gereedschap latent lopen

Koppel de persluchtslang los van het gereedschap. Houd het gereedschap zodanig vast dat de luchtiniaat maar beneden is gericht. Laat zo veel möglichk water uit het gereedschap lopen.

Het gereedschap reinigen

Metaaldeeltjes die aan de magneet kleven+kennen worden wegbeblazen met behulp van een persluchtpistool.

Dop (Fig. 20)

Wanneer het nagelpistool Niet in gebruik is, koppelt u de persluchtslang los. Plaats daarna de dop op de luchtinlaat.

Opbergen

Wanneer het nagelpistool Niet in gebruik is, moet het worden opgeborgen op een warme, droge plaats.

Onderhoud van de compressor, luchtset en luchtslang

Tap na het gebruik alkijd de compresssortank en het luchtfilter af. Als er vocht in het gereedschap terechtkomt,+kunnen de prestaties verslechteren en kan het gereedschap defect raken.(Fig.21 en 22)

Controleer regelmatig of er voldoende pneumatische olie in de oliespuit van de luchtset zit. Als het gereedschap nicht goed gesmeerd blijft, zullen de O-ringen snel verslijten. (Fig. 23)

Houd de luchtslang uit de buurt van hitte (meer dan 60^ ) en chemicalien (verdunner, sterke zuren of alkalis). Houd de slang ook uit de buurt van obstakels waaraan dezeijdens het gebruik zou können blijven haken.

Plaats de slangen ook nicht dicht bij scherpe randen of andereplaatsen waar de slang beschadigd of afgeschuurd zouuron worden. (Fig. 24)

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita servicecentrum, en dat uitsluiend met gebruik van Makita verwangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschrenen. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecificeerde doel.

Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.

Nagels
Veiligheidsbril
Luchtslangen

ENG102-3

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN792:

Geluidsdrukniveau (L_pA) : 90 dB (A)

Geluidsenergie-niveau (L_WA) : 103 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

De emissiewaarde van de trillingen vastgesteld volgens EN792:

Trillingsemissie (a_h) .. 4,5m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingssemissiewaarde is gemeten volgens de standarddTestmethode en kan worden gebruukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewarde kan ook worden gebruikt voor een beordeling vooraf van deblootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat verilgheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebeaseerd op een schatting van de blootstelling onder practijkomstandigheden (rekening houdend met allefasen van die bedrijfscyclus,zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait,naast de ingeschakelde tijsduur).

Alleen voor Europese landen

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine: Nagelpistool voor bouwwerk

Modelnr./Type: AN911H

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zijn gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN792

De technische documentatione werden bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
