A-S701 - Empfänger YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Integrierter Stereoverstärker (Receiver)
Marke	Yamaha
Modell	A-S701
Ausgangsleistung	100 W pro Kanal (8 Ohm, 20 Hz – 20 kHz)
Abmessungen (B x H x T)	435 x 151 x 443 mm
Gewicht	11,5 kg
Stromversorgung	230 V AC, 50 Hz
Stromverbrauch	260 W
Kompatible Lautsprecherimpedanz	4 bis 16 Ohm
Analoge Eingänge	4 Line-Eingänge (CD, Tuner, Line 1, Line 2), 1 Phono-Eingang (MM)
Ausgänge	2 Lautsprecherpaare (A/B), Vorverstärkerausgang, Kopfhörerausgang
Hauptfunktionen	Pure Direct, Klangregelung (Höhen/Tiefen), Loudness, Lautsprecherwahl A/B
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit, Wärmequellen oder Stößen aussetzen. Vor der Reinigung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen oder Teileaustausch an ein autorisiertes Yamaha-Servicecenter.
Allgemeine Informationen	Anleitung als PDF auf der Website des Herstellers oder auf notice-facile.com herunterladbar

Häufig gestellte Fragen - A-S701 YAMAHA

Wie schließe ich passive Lautsprecher an den Yamaha A-S701 an?

Verwenden Sie Lautsprecherkabel mit ausreichendem Querschnitt (mind. 1,5 mm²). Verbinden Sie das rote Kabel mit der positiven Klemme (+) und das schwarze Kabel mit der negativen Klemme (-). Beachten Sie die Mindestimpedanz von 4 Ohm pro Kanal.

Kann ich einen Plattenspieler an den A-S701 anschließen?

Ja, der A-S701 verfügt über einen Phono-Eingang (MM). Schließen Sie Ihren Plattenspieler an den PHONO-Eingang an und stellen Sie den Wahlschalter auf Phono.

Wie aktiviere ich die Pure Direct-Funktion?

Drücken Sie die Taste Pure Direct auf der Frontplatte. Dadurch werden die Klangregelungs- und Loudness-Schaltungen deaktiviert, um einen reineren Klang zu erzielen.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Wie verwende ich den Kopfhörerausgang?

Schließen Sie einen Stereo-Kopfhörer mit 6,35-mm-Klinkenstecker an die Buchse PHONES an der Frontseite an. Die Lautsprecher werden dann automatisch stummgeschaltet.

Kann ich meine Lautsprecher mit dem A-S701 bi-wiren?

Ja, der A-S701 unterstützt Bi-Wiring über die Klemmen A und B. Entfernen Sie die Brücken an den Lautsprechern und verbinden Sie die Hochtonkabel mit A und die Tieftonkabel mit B.

Was ist der Unterschied zwischen den Line- und CD-Eingängen?

Die Line-Eingänge haben die gleiche Empfindlichkeit. Der CD-Eingang ist leicht für CD-Player optimiert, aber alle Line-Eingänge akzeptieren Quellen mit Line-Pegel.

Wie reinige ich das Gehäuse des Verstärkers?

Verwenden Sie ein weiches, leicht mit Wasser angefeuchtetes Tuch und wringen Sie es gut aus. Verwenden Sie niemals Chemikalien oder Scheuermittel. Trennen Sie das Gerät vor der Reinigung vom Netz.

Ist es normal, dass der Verstärker warm wird?

Eine moderate Wärmeentwicklung an den Kühlrippen ist normal. Stellen Sie sicher, dass das Gerät belüftet ist (mindestens 30 cm Freiraum oben und seitlich).

Wo finde ich die vollständige Bedienungsanleitung für den A-S701?

Die vollständige Bedienungsanleitung steht kostenlos zum Download auf notice-facile.com oder auf der offiziellen Yamaha-Website zur Verfügung. Sie können auch eine übersetzte Version per E-Mail anfordern.

BEDIENUNGSANLEITUNG A-S701 YAMAHA

Lesen Sie zunächst vorliegende Vorsichtsmaßnahmen sorgfältig durch.

Befolgen Sie unbedingt die Anweisungen!

Lesen und beachten Sie die folgenden Vorsichtsmaßnahmen sorgfältig, um Verletzungen und Sachschäden zu vermeiden.

Bewahren Sie vorliegendes Dokument nach gründlicher Lektüre an einem Ort auf, an dem sämtliche Benutzer des Geräts jederzeit darauf zugreifen können.

• Wenden Sie sich zwecks Prüfung oder Reparatur an folgende Kundendienststelle:
• Geschäft, in dem Sie das Gerät erworben haben
• Yamaha-Händler
• Dieses Gerät ist für allgemeinen Hausgebrauch bestimmt. Verwenden Sie es nicht in Bereichen oder Tätigkeiten, die im Zusammenhang mit Menschenleben oder wertvollen Vermögenswerten ein hohes Maß an Zuverlässigkeit erfordern.
• Yamaha kann keine Haftung für Verluste übernehmen, die durch unsachgemäße Verwendung oder unbefugte Umrüstung des Geräts entstehen.

WARNUNG

Diese Vorsichtsmaßnahmen warnen vor tödlichen oder schweren Verletzungen des Benutzers oder anderer Personen.

Bei Auffälligkeiten

• Tritt eine der folgenden Unregelmäßigkeiten auf, schalten Sie das Gerät sofort aus.
• Das Netzkabel bzw. der Netzstecker ist beschädigt.
• Das Gerät erzeugt ungewöhnliche Gerüche, Geräusche oder Rauch.
• Ein Gegenstand oder Wasser ist in das Gerät eingedrungen.
• Das Gerät weist Risse oder andere Schäden auf.
• Beim Einsatz des Geräts fällt der Ton aus.
  Schalten Sie das Gerät wie folgt aus:
• Schalten Sie das Gerät aus.
• Ziehen Sie den Netzkabelstecker aus der Steckdose.
  Wird das Gerät in diesem Zustand weiter eingesetzt, könnte ein Brand, elektrischer Schlag oder Beschädigung des Geräts erfolgen. Fordern Sie unverzüglich eine Prüfung oder Reparatur an.

Stromversorgung

• Beschädigen Sie das Netzkabel nicht.
• Halten Sie das Netzkabel fern von Wärmequellen wie Heizgeräten.
• Verbiegen oder modifizieren Sie das Netzkabel nicht.
• Beschädigen Sie das Netzkabel nicht.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Heften Sie das Netzkabel nicht an.
  Wird das Netzkabel mit frei liegenden Drähten eingesetzt, kann ein Brand, elektrischer Schlag oder Beschädigung des Geräts erfolgen.
• Berühren Sie dieses Gerät, den Netzstecker oder das Netzkabel bei Blitzschlag oder Gewitter nicht.
  Andernfalls könnte ein elektrischer Schlag erfolgen.

- Verwenden Sie die für dieses Produkt spezifizierte Netzspannung. Verwendung einer falschen Netzspannung kann einen Brand, einen elektrischen Schlag oder eine Beschädigung des Produkts zur Folge haben.

• (A-S701) Verwenden Sie für die Stromversorgung ausschließlich folgendes Zubehör:

- zugehöriges Netzkabel

Andernfalls könnte ein Brand, Verbrennungen oder eine Beschädigung des Geräts verursacht werden.

• (A-S701) Setzen Sie folgendes zugehörige Zubehör nicht mit anderen Geräten ein.
-Netzkabel
Andernfalls könnte ein Brand, Verbrennungen oder eine Beschädigung des Geräts verursacht werden.
- Prüfen Sie regelmäßig den Zustand des Netzsteckers und entfernen Sie jeglichen Schmutz oder Staub, der sich darauf angesammelt hat. Andernfalls könnte ein Brand oder ein elektrischer Schlag erfolgen.
- Der Netzstecker muss vollständig in die Steckdose gesteckt werden. Andernfalls kann ein elektrischer Schlag, ein Brand oder eine Beschädigung des Geräts aufgrund eines Kurzschlusses erfolgen.
- Stecken Sie den Netzstecker in eine sichtbare und leicht zugängliche Steckdose.
Sollten Probleme oder eine Störung auftreten, sollten Sie den Netzstecker bequem und umgehend von der Netzsteckdose abziehen können. Auch ausgeschaltet, ist das Gerät nicht komplett von der Stromversorgung getrennt, solange das Netzkabel noch in der Steckdose steckt.
- Bei heraufziehendem Gewitter (entfernter Donner oder Blitz) schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. Nichtbeachtung dieser Anweisung kann zu Bränden oder Fehlfunktionen führen.
- Wird das Gerät voraussichtlich längere Zeit nicht benutzt, sollten Sie den Netzstecker von der Netzsteckdose abziehen.
Andernfalls könnte eine Brand oder eine Beschädigung des Geräts erfolgen.

Nicht zerlegen

- Dieses Gerät nicht umrüsten oder zerlegen. Andernfalls könnte eine Brand, ein elektrischer Schlag, eine Verletzung oder eine Beschädigung des Geräts erfolgen.

Gefahr durch Wasser

• Benutzen Sie dieses Gerät nicht unter feuchten oder nassen Bedingungen, z.B. in einem Badezimmer oder draußen im Regen.
• Stellen Sie keine Behälter (wie Vasen oder Medizinflaschen), die Flüssigkeiten enthalten, auf dieses Gerät ab.

Falls Flüssigkeit in das Gerät gelangt, kann ein Brand, ein elektrischer Schlag oder eine Beschädigung des Geräts erfolgen.

- Den Netzstecker mit nassen Händen weder in die Steckdose stecken noch von der Steckdose abziehen. Berühren Sie dieses Gerät niemals mit feuchten Händen.

Andernfalls könnte eine ein elektrischer Schlag oder eine

Beschädigung des Geräts erfolgen.

Brandschutz

- Halten sie offene Flammen von diesem Gerät fern. Andernfalls kann eine Brand verursacht werden.

Handhabung

- Schützen Sie dieses Gerät vor Stürzen und starken Stößen. Andernfalls könnte ein elektrischer Schlag oder eine Beschädigung des Geräts erfolgen.

Batterien

• Batterien nicht verschlucken.
• Halten Sie Batterien außerhalb der Reichweite von Kindern.

Andernfalls könnten diese eine Batterie versehentlich verschlucken. Auslaufende Batterieflüssigkeit kann zu Sehverlust oder Entzündungen führen. Falls das Batteriefach dieses Geräts sich nicht mehr vollständig schließt, den Einsatz des Geräts einstellen und das Gerät von Kindern fernhalten. Wurde eine Batterie versehentlich verschluckt, sofort einen Arzt aufsuchen. Wurde eine Batterie verschluckt, kann dies innerhalb von zwei Stunden zu schweren und sogar tödlichen Verätzungen oder Verlust von Körpergewebe führen.

• Werfen Sie Batterien nicht in offenes Feuer.
• Setzen Sie Batterien keinen übermäßig hohen Temperaturen von z.B. direkter Sonneneinstrahlung oder Feuer aus.

Andernfalls können sie explodieren und Brand oder Verletzungen verursachen.

• Berühren Sie auslaufende Batterieflüssigkeit nicht. Andernfalls könnten Blindheit oder Verätzungen erfolgen. Bei Kontakt mit Batterieflüssigkeit waschen Sie diese sofort mit Wasser ab und suchen Sie einen Arzt auf.
• Verwenden Sie niemals andere als die vorgegebenen Batterien.
• Verwenden Sie alte und neue Batterien nicht gemeinsam.
• Verwenden Sie nicht verschiedene Batteriearten gemeinsam.
• Setzen Sie die Batterien immer nur in der vorgegebenen Ausrichtung ein.
• Zerlegen Sie die Batterien nicht.
• Laden Sie keine nicht wiederaufladbaren Trockenbatterien.

Andernfalls könnten sie explodieren oder Batterieflüssigkeit austreten, was zu Bränden, Verbrennungen, Sehverlust, Entzündungen oder Schäden am Gerät führen kann. Bei Kontakt mit Batterieflüssigkeit waschen Sie diese sofort mit Wasser ab und suchen Sie einen Arzt auf.

• Tragen Sie die Batterien nicht in einer Tasche und bewahren Sie sie nicht zusammen mit Metallgegenständen auf. Andernfalls könnten die Batterien kurzgeschlossen werden und explodieren oder die Flüssigkeit austreten, was zu Bränden, Sehverlust oder Verletzungen führen kann.
• Wird das Gerät voraussichtlich längere Zeit nicht benutzt oder sind die Batterien vollständig entladen, nehmen Sie die Batterien aus dem Gerät heraus. Andernfalls kann Batterieflüssigkeit auslaufen und möglicherweise zu Sehverlust, entzündlichen Verletzungen oder Schäden am Gerät führen.
• Bringen Sie vor dem Lagern oder Entsorgen der Batterien ein Stück Klebeband an den Polen an, um sie zu isolieren. Falls die Batteriepole mit anderen Batterien oder Metallgegenständen in Kontakt kommen, könnten die Batterien explodieren oder Flüssigkeit austreten, was zu Brand, Verbrennungen, Sehverlust oder entzündlichen Verletzungen führen kann.

VORSICHT

Diese Vorsichtsmaßnahmen warnen vor Verletzungen des Benutzers oder anderer Personen.

Stromversorgung

• Verwenden Sie keine Steckdose, in welcher der eingesteckte Netzstecker nicht fest sitzt.
  Andernfalls könnte ein elektrischer Schlag oder Verbrennungen erfolgen.
• Ziehen Sie Netzstecker stets am Stecker vom Gerät oder aus der Netzsteckdose ab, niemals am Kabel. Andernfalls kann das Netzkabel beschädigt werden und einen Brand oder Stromschlag verursachen.

Einsatzort

• Stellen Sie dieses Gerät nicht in eine labile Position oder an einen Ort, der Vibrationen ausgesetzt ist.
  Andernfalls kann das Gerät abstürzen oder umkippen, was zu Verletzungen oder Schäden am Gerät führen kann.

- Verdecken Sie beim Aufstellen des Geräts nicht dessen Belüftungsöffnungen.

- Decken Sie das Gerät nicht mit einem Tuch oder Tischtuch ab.

- Stellen Sie das Gerät nicht auf einen Teppich oder Läufer ab.

- Verdecken Sie nicht die Belüftungsöffnungen des Geräts.

- Die Oberseite muss nach oben gerichtet werden. Stellen Sie das Gerät nicht auf die Seite oder auf den Kopf.

- Verwenden Sie das Gerät nicht an einer beengten und schlecht belüfteten Stelle.

Eine unzureichende Belüftung kann zu einer Überhitzung im Gerät und zu Schäden, Brand oder Störung führen.

Stellen Sie sicher, dass ein Mindestfreiraum von 30 cm an der Oberseite, 20 cm an beiden Seiten und 20 cm an der Rückseite des Geräts vorhanden ist.

- Stellen Sie dieses Gerät gemäß den Anweisungen im folgenden Handbuch auf:

- Benutzerhandbuch

Andernfalls kann das Gerät abstürzen oder umkippen, was zu Verletzungen oder Schäden am Gerät führen kann.

• Halten Sie sich bei Erdbeben nicht in der Nähe dieses Geräts auf. Andernfalls kann das Gerät abstürzen oder umkippen, was zu Verletzungen führen kann.
• Setzen Sie das Gerät nicht an einem Ort ein, wo es salzhaltiger Luft, korrosiven Gasen, Öldunst oder Dampf ausgesetzt sein könnte. Andernfalls kann das Gerät abstürzen oder umkippen, was zu Verletzungen oder Schäden am Gerät führen kann.
  • (A-S701, A-S501) Das Gerät stets zu zweit verstellen oder transportieren. Beim Versuch, das Gerät ohne oder mit unzureichender Hilfe anzuheben, könnten Rückenverletzungen oder eine Beschädigung des Geräts verursacht werden. Außerdem könnte das Gerät abstürzen Verletzungen oder eine Beschädigung des Geräts verursacht werden.
• Bevor Sie dieses Gerät versetzen, muss es ausgeschaltet und alle Verbindungskabel gelöst werden. Andernfalls könnten die Kabel versehentlich mitgerissen werden und das Gerät abstürzen oder umkippen, was zu Verletzungen oder Schäden am Gerät führen kann.

Anschlüsse

• Wenn Sie externe Geräte anschließen möchten, lesen Sie zunächst die zugehörigen Anleitungen und verbinden Sie die Geräte entsprechend den Anweisungen.
  Werden die Anweisungen nicht korrekt befolgt, kann eine Verletzung oder eine Beschädigung des Geräts erfolgen.

Gehörverlust

• Setzen Sie sich nicht über längere Zeit hohen Lautstärken aus. Andernfalls könnte Gehörverlust erfolgen. Suchen Sie bei Gehörstörungen einen Arzt auf.
• Bevor Sie dieses Gerät mit anderen Geräten verbinden, schalten Sie alle Geräte aus.
  Andernfalls könnte Gehörverlust, ein elektrischer Schlag oder eine Beschädigung des Geräts erfolgen.
• Stellen Sie die Lautstärke minimal ein, bevor Sie das Gerät einschalten oder einsetzen. Stellen Sie vor dem Ausschalten des Geräts die Lautstärke aller verbundenen Geräte auf ein Minimum.
  Andernfalls könnte Gehörverlust oder eine Beschädigung des Geräts erfolgen.
• Schalten Sie beim Einschalten Ihrer Audioanlage den Leistungsverstärker stets ZULETZT ein. Schalten Sie beim Ausschalten Ihrer Audioanlage den Leistungsverstärker stets ZUERST ein. Andernfalls könnte Gehörverlust oder eine Beschädigung des Geräts erfolgen.

Wartung

- Ziehen Sie vor dem Reinigen des Geräts den Netzstecker aus der Steckdose.

Andernfalls könnte ein elektrischer Schlag erfolgen.

Handhabung

- Berühren Sie die Oberfläche nicht, an der dieses Etikett angebracht ist.

Die Oberfläche kann beim Einsatz des Geräts heiß werden und bei Berührung zu Verbrennungen führen.

- Lassen Sie keine Fremdkörper wie Metallgegenstände oder Papier in Geräteöffnungen fallen.

Andernfalls könnte ein elektrischer Schlag oder eine Beschädigung des Geräts erfolgen.

- Halten Sie kleine Teile von Säuglingen fern.

Andernfalls könnten sie diese versehentlich verschlucken.

- Wenden Sie auf folgende Weisen keine übermäßige Kraft auf dieses Gerät an:

• Abstützen gegen das Gerät
• Abstellen schwerer Gegenstände auf das Gerät
• Stapeln des Geräts
• Kraftvolle Bedienung der Tasten, Schalter oder Anschlüsse Andernfalls könnte eine Verletzung oder eine Beschädigung des Geräts erfolgen.

- Ziehen Sie nicht an verbundenen Kabeln. Andernfalls kann das Gerät abstürzen oder umkippen, was zu Verletzungen oder Schäden am Gerät führen kann.

Vorsichtsmaßnahmen für den Einsatz

ACHTUNG

Befolgen Sie die nachstehenden Vorsichtsmaßnahmen, um Störung und Beschädigung des Geräts und Datenverlust zu vermeiden.

Stromversorgung

- Wird das Gerät voraussichtlich längere Zeit nicht benutzt, sollten Sie den Netzstecker von der Netzsteckdose abziehen. Auch wenn Sie das Gerät mit der Taste [Ø] (Standby/Ein) ausschalten, nimmt das Gerät noch eine minimale Strommenge auf.

Einsatzort

• Je nach der Einsatzumgebung dieses Geräts kann ein Telefon, Radio oder Fernseher Störungen erzeugen. Ändern Sie in solchem Fall den Einsatzort, die Ausrichtung oder die Umgebung des Geräts.

• Vermeiden Sie den Einsatz dieses Geräts unter folgenden Bedingungen:

• direkte Sonneneinstrahlung

• extrem hohe oder niedrige Temperaturen
• übermäßiger Staub

Andernfalls könnte eine Störung oder Beschädigung des Geräts erfolgen.

- Setzen Sie dieses Gerät nicht an einem Ort auf, an dem sich aufgrund schneller, drastischer Änderungen der Umgebungstemperatur Kondenswasser bilden kann. Die Einsatz des Geräts bei vorhandener Kondensation kann zu Schäden am Gerät führen. Besteht Grund zur Annahme, dass sich an oder in diesem Gerät Kondensation gebildet haben könnte, lassen Sie es mehrere Stunden lang im ausgeschalteten Zustand stehen. Sobald die Kondensation vollständig getrocknet ist, kann das Gerät wieder eingesetzt werden.

Wartung

- Reinigen Sie dieses Gerät mit einem trockenen, weichen Tuch. Verwenden Sie zum Reinigen der Oberfläche dieses Geräts niemals Benzin, Verdünner, Reinigungsmittel oder Feuchtwischtücher. Andernfalls kann die Oberfläche verfärbt oder beschädigt werden.

Wichtige Informationen

HINWEIS

In diesem Abschnitt werden Vorsichtsmaßnahmen beschrieben, die während der Benutzung zu beachten sind, Einschränkungen von Funktionen und hilfreiche Zusatzinformationen.

Entsorgung oder Weitergabe

• Falls Sie dieses Gerät an eine andere Person weitergeben, legen Sie vorliegende Unterlagen und das zugehörige Zubehör bei.
• Befolgen Sie bei der Entsorgung dieses Geräts und seines Zubehörs die geltenden örtlichen Vorschriften.
• Befolgen Sie bei der Entsorgung von Altbatterien die geltenden örtlichen Vorschriften.

INHALTSVERZEICHNIS

NÜTZLICHE MERKMALE ...... 1

MITGELIEFERTES ZUBEHÖR ...... 1

BEDIENELEMENTE UND

FUNKTIONEN 2

Vorderseite....2

Rückseite....4

Fernbedienung 6

ANSCHLÜSSE......9

Anschließen der Lautsprecher und

Quellkomponenten 9

Anschließen des Netzkabels ....10

WIEDERGABE 11

Wiedergeben einer Signalquelle.... 11

Einstellen des gewünschten Klangs ...... 12

STÖRUNGSSUCHE 13

TECHNISCHE DATEN.... 15

Über diese Anleitung

• zeigt einen Tipp für Ihre Bedienung an.
  • Die Abbildungen in dieser Bedienungsanleitung beziehen sich auf den A-S701.
• Abhängig vom Modell gibt es einige Länder/Regionen, in denen es möglicherweise nicht verkauft wird.

NÜTZLICHE MERKMALE

Mit diesem Gerät können Sie:

◆Die Wiedergabe der höchsten Klangqualität von Compact-Discs über die CD-Direkt-Funktion genießen (nur A-S701) (siehe Seite 12)
◆Reinen Hi-Fi-Klang mit der Pure-Direct-Funktion genießen (siehe Seite 12)
◆Energie sparen durch Verwendung des Schalters AUTO POWER STANDBY (siehe Seite 4)

◆Die Fernbedienung dieses Geräts zur Steuerung eines Tuners und/oder CD-Spielers von Yamaha verwenden (siehe Seite 7)
◆Den Bass-Signalanteil durch Anschluss eines Subwoofers verstärken (siehe Seite 9)

MITGELIEFERTES ZUBEHÖR

Bitte überprüfen Sie, ob Sie alle folgend aufgeführten Teile erhalten haben.

Fernbedienung Batterien (x2)

Netzkabel
(nur A-S701)

BEDIENELEMENTE UND FUNKTIONEN

Vorderseite

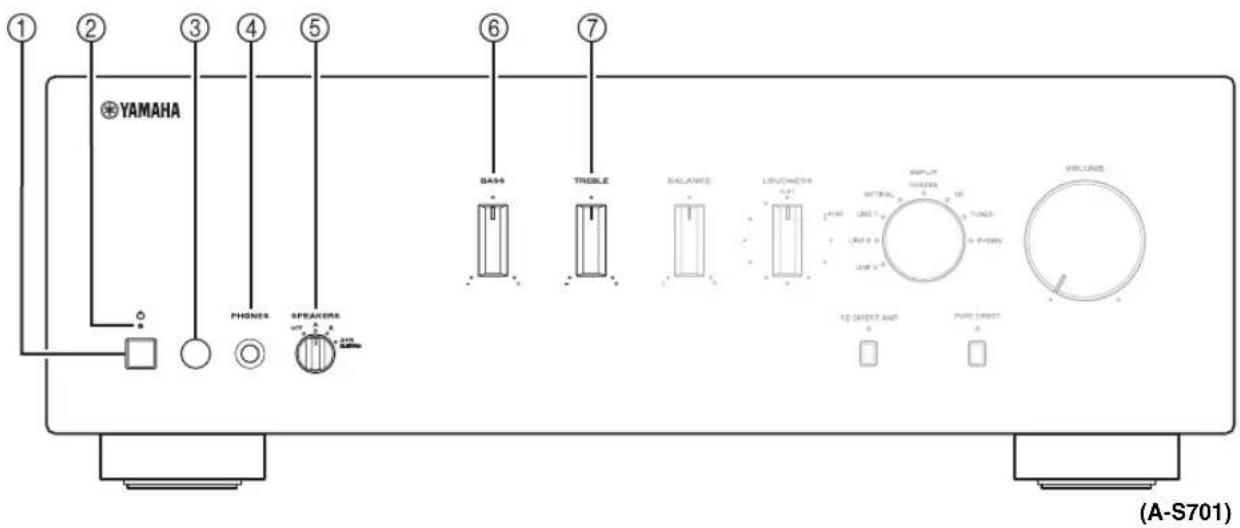

① Schalter ⏻ (Netzschalter)

Schaltet dieses Gerät ein und aus.

Hinweis

Auch wenn das Gerät ausgeschaltet ist, verbraucht es eine geringe Menge Strom.

②Netzanzeige

Anzeige Status
Leuchtet hell Dieses Gerät ist eingeschaltet.
Leuchtet schwach	Dieses Gerät ist im Bereitschaftsmodus.Ausführliche Informationen zum Bereitschaftsmodus finden Sie auf Seite 6.
Aus Dieses Gerät ist ausgeschaltet.

③Fernbedienungssensor

Empfängt Infrarotsignale von der Fernbedienung.

④ Kopfhörerbuchse PHONES

Schließen Sie Ihren Kopfhörer an.

⑤Wahlschalter SPEAKERS

Position des Wahlschalters	Lautsprecherstatus
OFF	Beide Lautsprecherpaare sind ausgeschaltet.
A oder B	Das an die Anschlüsse A oder B angeschlossene Lautsprecherpaar ist eingeschaltet.
A+B BI-WIRING	Beide Lautsprecherpaare sind eingeschaltet.

⑥Regler BASS

Erhöht oder verringert den Pegel der niedrigen Frequenzen.

In der Position 0 wird ein linearer Frequenzgang erzeugt.

Regelbereich: -10 dB bis +10 dB

⑦Regler TREBLE

Erhöht oder verringert den Pegel der hohen Frequenzen.

In der Position 0 wird ein linearer Frequenzgang erzeugt.

Regelbereich: -10 dB bis +10 dB

⑧Regler BALANCE

Stellt das Lautstärkeverhältnis zwischen linkem und rechtem Lautsprecher ein, um Klangunterschiede auszugleichen.

Hinweis

Wenn Sie den Regler BALANCE bis zum Ende von L (links) oder R (rechts) drehen, wird die gegenüberliegende Kanalseite stumm geschaltet.

⑨Regler LOUDNESS

Bewirkt einen vollen Klang bei jeder Lautstärke (siehe Seite 12).

⑩ Wahlschalter und Anzeigen INPUT

Wählt die Eingangsquelle, die Sie hören möchten. Die Eingangsquellenanzeigen leuchten, wenn die entsprechende Eingangsquelle ausgewählt wird.

Die Namen der Eingangsquellen entsprechen den Namen der Anschlussbuchsen an der Rückseite.

⑪Regler VOLUME

Erhöht oder verringert den Lautstärkepegel.

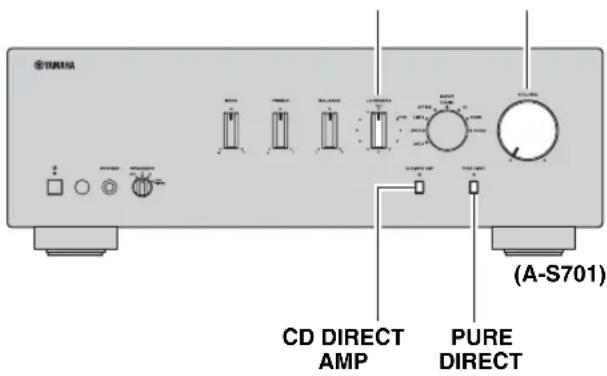

⑫Taste und Anzeige CD DIRECT AMP (nur A-S701)

Reproduziert CD-Klang in der höchsten Signalqualität (siehe Seite 12).

Die Anzeige darüber leuchtet, wenn diese Funktion aktiviert ist.

⑬Taste und Anzeige PURE DIRECT

Zur Wiedergabe des Signals einer beliebigen Eingangsquelle mit reinstmöglichem Klang (siehe Seite 12).

Die Anzeige darüber leuchtet, wenn diese Funktion aktiviert ist.

Rückseite

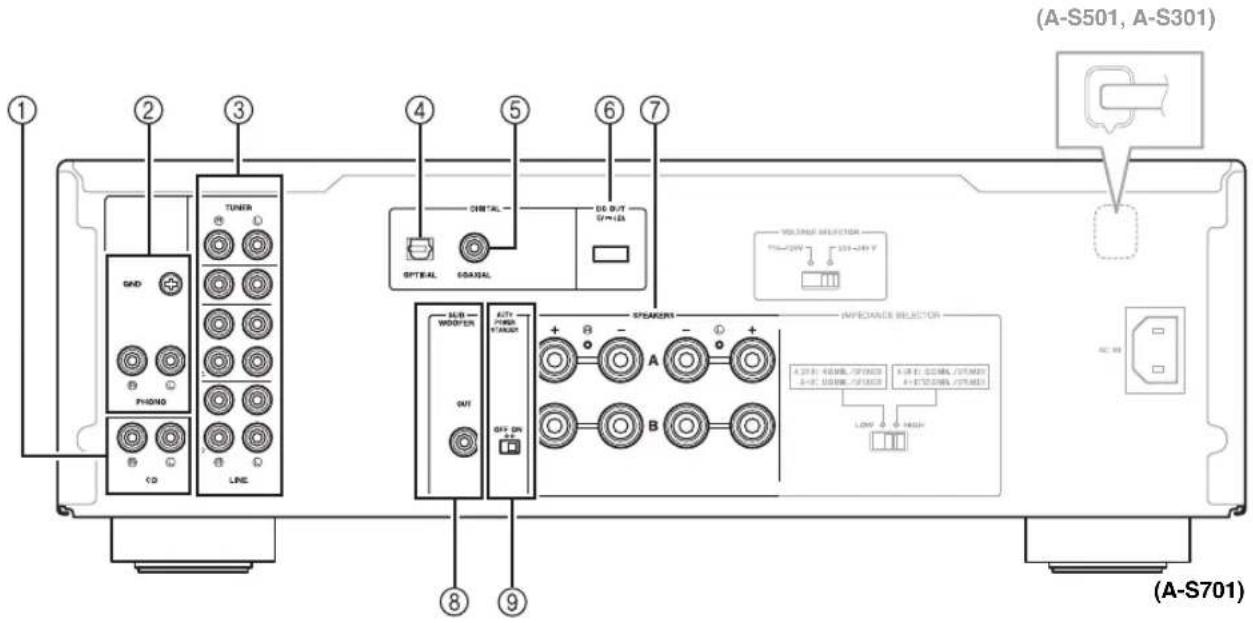

①CD-Eingangsbuchsen

Hier wird ein CD-Spieler angeschlossen (siche Seite 9).

②Buchsen PHONO und Anschluss GND

An den Buchsen wird ein Plattenspieler mit MM-Tonabnehmer (Moving Magnet) angeschlossen, der Anschluss dient zur Erdung des Anschlusses (siehe Seite 9).

③Audio-Ein-/-Ausgangsbuchsen

Hier werden externe Audiokomponenten angeschlossen, wie z. B. Tuner usw. (siehe Seite 9).

Hier wird eine Komponente mit einem digitalen optischen Ausgang angeschlossen (siehe Seite 9).

⑤Buchse DIGITAL (COAXIAL)

Hier wird eine Komponente mit einem digitalen Koaxialausgang angeschlossen (siehe Seite 9).

⑥Kopfhörerbuchse DC OUT

Zur Stromversorgung eines Yamaha AV-Zubehörteils. Ausführliche Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des AV-Zubehörteils.

⑦Anschlüsse SPEAKERS A/B

Schließen Sie hier ein oder zwei Lautsprecherpaare an (siehe Seite 9).

Hier wird ein Subwoofer mit eingebautem Verstärker angeschlossen (siehe Seite 9).

Die Buchse SUBWOOFER OUT verstärkt Signale über 90 Hz.

⑨Schalter AUTO POWER STANDBY

Schalterstellung	Status
ON	Das Gerät wechselt automatisch in den Bereitschaftsmodus, wenn es 8 Stunden lang nicht bedient wird.
OFF	Das Gerät wechselt nicht automatisch in den Bereitschaftsmodus.

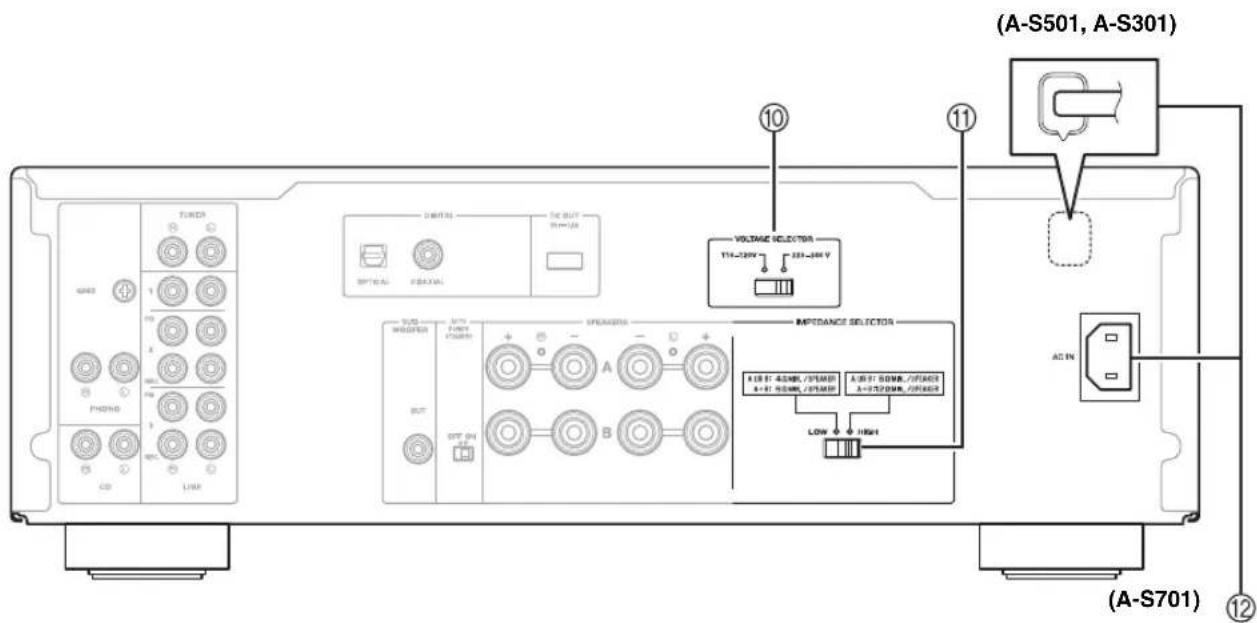

⑩ VOLTAGE SELECTOR (nur allgemeines Modell)

Hier können Sie die regionale Leitungsspannung einstellen (siehe Seite 10).

⑪ Schalter IMPEDANCE SELECTOR

VORSICHT

Stellen Sie den Schalter IMPEDANCE SELECTOR nicht um, solange das Gerät eingeschaltet ist.

Andernfalls kann das Gerät beschädigt werden.

Wenn der Schalter IMPEDANCE SELECTOR nicht vollständig in eine Position geschoben werden kann, trennen Sie das Netzkabel und schieben Sie den Schalter ganz auf die entsprechende Position.

Wählen Sie die Schalterstellung je nach der Impedanz der Lautsprecher aus.

Lautsprecheranschluss	Lautsprecherimpedanz	Schalterstellung
SPEAKERS A oder SPEAKERS B	mindestens 6 Ω HIGH
	mindestens 4 Ω LOW
SPEAKERS A und SPEAKERS B	mindestens 12 Ω HIGH
	mindestens 8 Ω LOW
Bi-Wiring	mindestens 6 Ω HIGH
	mindestens 4 Ω LOW

⑫AC IN (A-S701)

Über diesen Anschluss wird das mitgelieferte Netzkabel mit einer Netzsteckdose verbunden (siehe Seite 10).

Netzkabel (A-S501, A-S301)

Zum Anschluss des Geräts an eine Wandsteckdose (siehe Seite 10).

Fernbedienung

①Infrarotsender

Sendet infrarote Steuersignale.

② AMP

Schaltet dieses Gerät ein oder in Bereitschaft.

③ OPEN/CLOSE

Öffnet/schließt die Disclade des Yamaha-CD-Spielers. Ausführliche Informationen finden Sie in der Bedienungsanleitung des CD-Spielers.

Hinweis

Auch wenn Sie einen CD-Spieler von Yamaha verwenden, sind bestimmte Komponenten und Eigenschaften evtl. nicht verfügbar.

④ CD

Schaltet den Yamaha-CD-Spieler ein oder in Bereitschaft. Ausführliche Informationen finden Sie in der Bedienungsanleitung des CD-Players.

Hinweis

Auch wenn Sie einen CD-Spieler von Yamaha verwenden, sind bestimmte Komponenten und Eigenschaften evtl. nicht verfügbar.

⑤CD DIRECT AMP (nur A-S701)

Reproduziert CD-Klang in der höchsten Signalqualität (siehe Seite 12).

⑥Eingangswahltasten

Wählt die Eingangsquelle, die Sie hören möchten.

Die Namen der Eingangsquellen entsprechen den Namen der Anschlussbuchsen an der Rückseite.

⑦VOLUME +/-

Erhöht oder verringert den Lautstärkepegel.

⑧MUTE

Verringert den eingestellten Lautstärkepegel um etwa 20 dB. Drücken Sie die Taste erneut, um die Audioausgabe mit der zuletzt gewählten Lautstärke wieder einzuschalten. Durch Betätigen von VOLUME +/- wird die Stummschaltung ebenfalls aufgehoben. Die Eingangsanzeige an der Vorderseite für die aktuelle Eingangsquelle blinkt, während die Tonausgabe stummgeschaltet ist.

⑨PURE DIRECT

Zur Wiedergabe des Signals einer beliebigen Eingangsquelle mit reinstmöglichem Klang (siehe Seite 12).

⑩Tasten zum Steuern eines Tuners von Yamaha

Mit folgenden Tasten können Sie die verschiedenen Funktionen eines Tuners von Yamaha steuern. Lesen Sie für weitere Informationen bitte in der Bedienungsanleitung Ihrer Komponente nach.

BAND

Wählt das Empfangsband (FM/AM).

TUNING << / >>

Wählt die Abstimmfrequenz.

MEMORY

Speichert den aktuellen FM/AM-Sender als Festsender.

PRESET

Wählt einen FM/AM-Festsender.

Hinweis

Auch wenn Sie einen Tuner von Yamaha verwenden, sind bestimmte Komponenten und Eigenschaften evtl. nicht verfügbar.

⑪ Steuertasten für einen CD-Spieler von

Yamaha

Die folgenden Tasten können zur Steuerung eines CD-Spielers von Yamaha verwendet werden. Lesen Sie für weitere Informationen bitte in der Bedienungsanleitung Ihrer Komponente nach.

◀◀ Schneller Rücklauf

Schneller Vorlauf

DISC SKIP Wechselt bei einem CD-Wechsler zur nächsten CD (nur A-S501, A-S301)

Pausiert die Wiedergabe

Titelsprung rückwärts

Titelsprung vorwärts

▷Startet die Wiedergabe

□Stoppt die Wiedergabe

Hinweis

Auch wenn Sie einen CD-Spieler von Yamaha verwenden, sind bestimmte Komponenten und Eigenschaften evtl. nicht verfügbar.

■Einsetzen der Batterien ■Reichweite

Zeigen Sie mit der Fernbedienung auf den Fernbedienungssensor des Geräts, und bleiben Sie innerhalb der nachstehend angezeigten Reichweite.

■Hinweise zur Fernbedienung und zu den Batterien

• Zwischen der Fernbedienung und diesem Gerät dürfen sich keine großen Hindernisse befinden.
• Achten Sie darauf, kein Wasser oder andere Flüssigkeiten auf der Fernbedienung zu verschütten.
• Achten Sie darauf, die Fernbedienung nicht fallen zu lassen.
• Sie sollten die Fernbedienung nicht unter Einfluss folgender Bedingungen aufbewahren oder liegenlassen:

– an Orten mit hoher Luftfeuchtigkeit, z. B. in einem Badezimmer
- an Orten mit hohen Temperaturen, z. B. in der Nähe einer Heizung oder eines Ofens
- an Orten mit extrem niedrigen Temperaturen
- an staubigen Orten

• Wechseln Sie alle Batterien aus, sobald Sie bemerken, dass die Reichweite der Fernbedienung abnimmt.
• Sollten die Batterien erschöpft sein, nehmen Sie sie sofort aus der Fernbedienung heraus, um eine Explosion oder ein Auslaufen von Säure zu vermeiden.
• Wenn Sie ausgelaufene Batterien vorfinden, entsorgen Sie die Batterien sofort, und berühren Sie dabei nicht das ausgelaufene Material. Falls das ausgelaufene Material in Kontakt mit Ihrer Haut kommt oder in Augen oder Mund gelangt, spülen Sie die betroffene Region sofort mit Wasser und wenden Sie sich dann an einen Arzt. Reinigen Sie das Batteriefach sorgfältig, bevor Sie neue Batterien einsetzen.
• Verwenden Sie alte Batterien nicht zusammen mit neuen. Dies kann die Lebensdauer der neuen Batterien einschränken oder zum Auslaufen der alten Batterien führen.
• Verwenden Sie keine unterschiedlichen Batterietypen (wie z. B. Alkali- und Manganbatterien) zusammen. Batterien, die gleich aussehen, können unterschiedliche technische Daten aufweisen.
• Entsorgen Sie Batterien entsprechend Ihrer örtlichen Bestimmungen.
• Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf.

Batterien können gefährlich sein, wenn ein Kind sie in den Mund steckt.

- Wenn Sie das Gerät längere Zeit nicht benutzen möchten, nehmen Sie die Batterien heraus. Anderenfalls können die Batterien sich abnutzen, was zum Auslaufen von Batterieflüssigkeit führen kann. Diese kann das Gerät beschädigen.

ANSCHLÜSSE

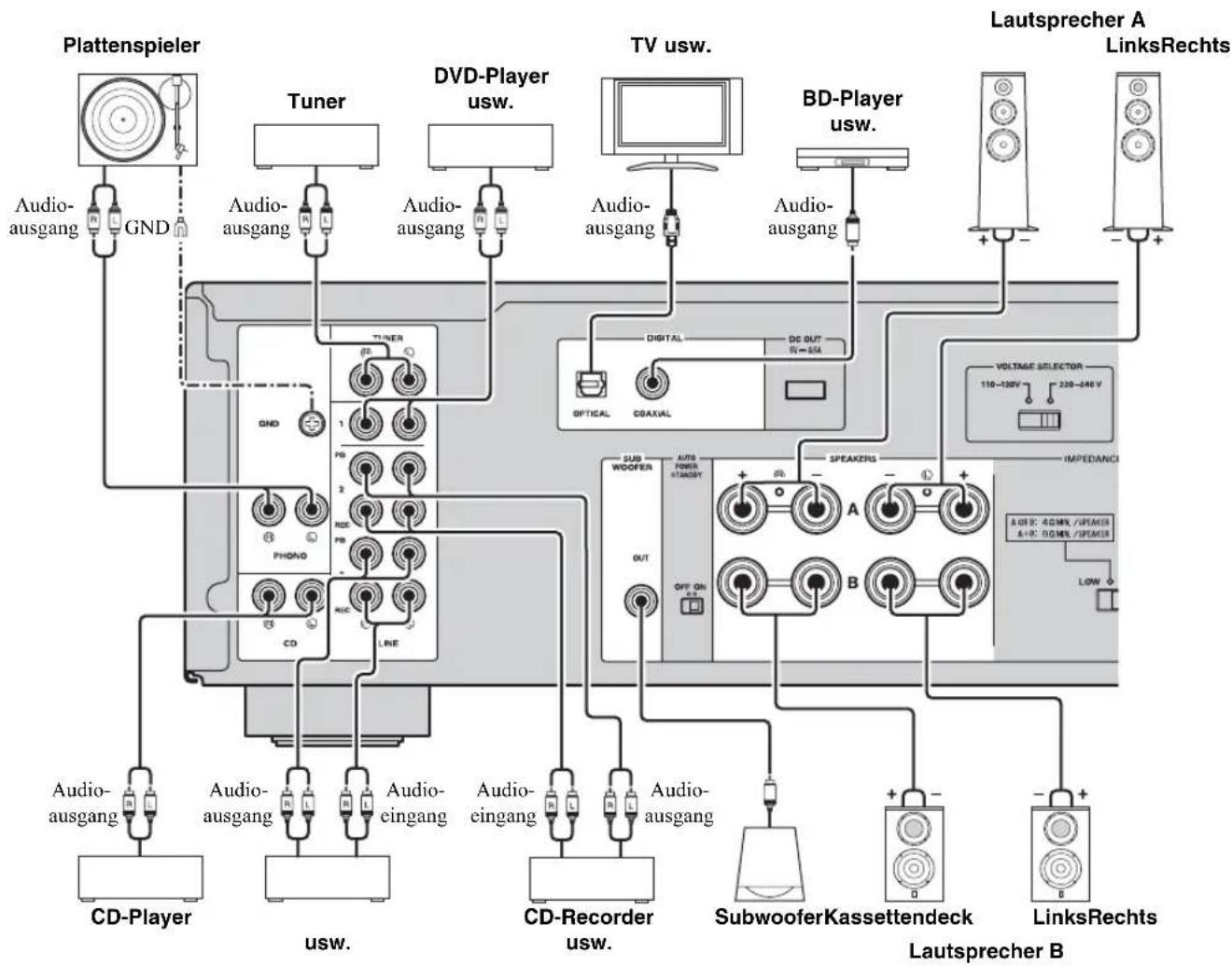

Anschließen der Lautsprecher und Quellkomponenten

Achten Sie darauf, dass Sie L (links) an L, R (rechts) an R, „+“ an „+“ und „-“ an „-“ anschließen. Wenn die Anschlüsse fehlerhaft sind, ist von den Lautsprechern kein Ton zu hören, und wenn die Polarität der Lautsprecheranschlüsse nicht stimmt, klingt es unnatürlich und es fehlen Bässe. Schlagen Sie bitte in den Bedienungsanleitungen der einzelnen Komponenten nach.

Stellen Sie sicher, dass Sie für den Anschluss der Audiokomponenten RCA-Kabel oder optische Kabel verwenden.

VORSICHT

Schließen Sie dieses Gerät und die anderen Komponenten erst an das Stromnetz an, wenn alle Anschlüsse zwischen den Komponenten vorgenommen wurden.
        AY["AUD: 40MHz/6PAGES A+R: 50MHz/6PAGES"]
    end

    subgraph Lautsprecher A LinksRechts
        AZ["Lautsprecher A LinksRechts"] --> BA["+"]
        BB["Lautsprecher A LinksRechts"] --> BC["-"]
        BD["Lautsprecher A LinksRechts"] --> BE["-"]
        BF["Lautsprecher A LinksRechts"] --> BG["-"]
        BH["Lautsprecher A LinksRechts"] --> BI["-"]
    end

    subgraph AudioAusgangs
        BJ["Audio-ausgang"] --> BK["GND"]
        BL["Audio-ausgang"] --> BM["GND"]
        BN["Audio-ausgang"] --> BO["GND"]
    end

    subgraph AudioEingangs
        BP["Audio-eingang"] --> BQ["GND"]
        BR["Audio-eingang"] --> BS["GND"]
        BT["Audio-eingang"] --> BU["GND"]
    end

    subgraph AudioAusgangs
        BV["Audio-ausgang"] --> BW["GND"]
        BX["Audio-ausgang"] --> BY["GND"]
    end

    subgraph AudioAusgangs
        BZ["Audio-ausgang"] --> CA["GND"]
        CB["Audio-ausgang"] --> DA["GND"]
    end

    subgraph AudioAusgangs
        DB["Audio-ausgang"] --> DE["GND"]
        DF["Audio-ausgang"] --> DG["GND"]
    end

    subgraph AudioAusgangs
        DH["Audio-ausgang"] --> DI["GND"]
        DJ["Audio-ausgang"] --> DJG["GND"]
    end

    subgraph AudioAusgangs
        DK["Audio-ausgang"] --> DL["GND"]
        DV["Audio-ausgang"] --> DW["GND"]
    end

    subgraph AudioAusgangs
        DU["Audio-ausgang"] --> DVQ["GND"]
        DW["Audio-ausgang"] --> DX["GND"]
    end

    subgraph AudioAusgangs
        DY["Audio-ausgang"] --> DYQ["GND"]
        DYB["Audio-ausgang"] --> DYK["GND"]
    end

    subgraph AudioAusgangs
        DZ["Audio-ausgang"] --> DZQ["GND"]
        DZB["Audio-ausgang"] --> DZK["GND"]
    end

    subgraph AudioAusgangs
        DZC["Audio-ausgang"] --> DZD["GND"]
        DZE["Audio-ausgang"] --> DZF["GND"]
    end

    subgraph AudioAusgangs
        DZG["Audio-ausgang"] --> DZH["GND"]
        DZI["Audio-ausgang"] --> DZJ["GND"]
    end

    subgraph AudioAusgangs
        DZK["CO"] --> DZKQ["GND"]
        DZL["CO"] --> DZLQ["GND"]
    end

    subgraph AudioAusgangs
        DZM["CO"] --> DZMQ["GND"]
        DZN["CO"] --> DZNQ["GND"]
    end

    subgraph AudioAusgangs
        DZO["CO"] --> DZOQ["GND"]
        DZP["CO"] --> DZPQ["GND"]
    end

    subgraph AudioAusgangs
        DZQ["CO"] --> DZQQ["GND"]
        DZQ["CO"] --> DZQK["GND"]
    end

    subgraph AudioAusgangs
        DZQ["CO"] --> DZQQ["GND"]
        DZQ["CO"] --> DZQK["GND"]
    end

    subgraph AudioAusgangs
        DZQ["CO"] --> DZQQ["GND"]
        DZQ["CO"] --> DZQK["GND"]
    end

    subgraph AudioAusgangs
        DZS["CO"] --> DZSQ["GND"]
        DZS["CO"] --> DZSQ["GND"]
    end

    subgraph AudioAusgangs
        DZS["CO"] --> DZSQ["GND"]
        DZS["CO"] --> DZSQ["GND"]
    end

    subgraph AudioAusgangs
        DZS["CO"] --> DZSQ["GND"]
        DZS["CO"] --> DZSQ["GND"]
    end

    subgraph AudioAusgangs
        DZW["CO"] --> DZWQ["GND"]
        DZW["CO"] --> DZWQ["GND"]
    end

    subgraph AudioAusgangs
        DZW["CO"] --> DZWQ["GND"]
        DZW["CO"] --> DZWQ["GND"]
    end

    subgraph AudioAusgangs
        DZW["CO"] --> DZWQ["GND"]
        DZW["CO"] --> DZWQ["GND"]
    end

    subgraph AudioAusgangs
        DZE["CO"] --> DZEQ["GND"]
        DZE["CO"] --> DZEQ["GND"]
    end

    subgraph AudioAusgangs
        DZE["CO"] --> DZEQ["GND"]
        DZE["CO"] --> DZEQ["GND"]
    end

    subgraph AudioAusgangs
        DZE["CO"] --> DZEQ["GND"]
        DZE["CO"] --> DZEQ["GND"]
    end

Nur PCM-Signale können in die DIGITAL (OPTICAL/COAXIAL)-Buchsen dieses Geräts eingespeist werden. Ausführliche Informationen zu den unterstützten PCM-Signalen finden Sie auf Seite 15.

[Non-Text]

• Die Buchsen PHONO dienen zum Anschließen eines Plattenspielers mit einem MM-Tonabnehmersystem.
- Schließen Sie den Plattenspieler an den Anschluss GND an, um die Rauschstörungen im Signal zu verringern. Bei manchen Plattenspielern kann es jedoch sein, dass ohne GND-Verbindung das Rauschen geringer ist.

■Buchsen REC

• Die Audiosignale werden nicht über die Ausgänge LINE 2 REC oder LINE 3 REC ausgegeben, wenn LINE 2 oder LINE 3 mit dem INPUT-Wahlschalter ausgewählt wurde.
• Die Regler VOLUME, BASS, TREBLE, BALANCE und LOUDNESS und die Funktion CD DIRECT (oder die Funktion PURE DIRECT) haben keine Auswirkung auf die aufgenommene Signalquelle.

■Anschließen der Lautsprecherkabel

①Entfernen Sie etwa 10 mm Isolierung vom Ende jeder Ader der Lautsprecherkabel.
②Verdrillen Sie die abisolierten Lautsprecheradern fest.
③Drehen Sie den Knopf auf.
④Stecken Sie jeweils eine abisierte Ader in das seitliche Loch der einzelnen Anschlüsse.
⑤ Drehen Sie den Knopf fest, um die Litze zu befestigen.

Rot: positiv (+) Schwarz: negativ (−)

VORSICHT

• Schalten Sie den Schalter IMPEDANCE SELECTOR entsprechend der Impedanz der anzuschließenden Lautsprecher um (siehe Seite 5).
• Achten Sie darauf, dass die abisolierten Lautsprecheradern sich nicht gegenseitig und auch keine anderen Metallteile dieses Geräts berühren. Andernfalls könnten das Gerät und/oder die Lautsprecher beschädigt werden.

■Anschluss über einen Bananenstecker (nur Modelle für Nordamerika, China, Australien und allgemeine Modelle)

①Drehen Sie den Knopf fest.
②Stecken Sie den Bananenstecker vorne in den entsprechenden Anschluss hinein.

■Bi-Wiring-Anschluss

Falls die Lautsprecher den Bi-Wiring-Anschluss unterstützen, können der Hochtöner/die Mitteltönereinheit und der Tieftöner der Lautsprecher unabhängig voneinander durch die in der folgenden Abbildung dargestellten Anschlüsse angesteuert werden, sodass Sie sauberen Klang des mittleren und hohen Klangbereichs genießen können.

Rückseite

Schließen Sie den anderen Lautsprecher auf gleiche Weise am anderen Anschlusssatz an.

Hinweis

Beim Anschließen über Bi-Wiring entfernen Sie Kurzschlussbrücken oder -kabel am Lautsprecher. Weitere Informationen finden Sie in der Bedienungsanleitung der Lautsprecher.

Stellen Sie beim Anschließen über Doppelverdrahtung den Wahlschalter SPEAKERS an der Vorderseite in die Position A+B BI-WIRING.

Anschließen des Netzkabels

VORSICHT

(nur allgemeines Modell)

Achten Sie vor dem Anschließen des Netzkabels darauf, VOLTAGE SELECTOR für dieses Gerät entsprechend Ihrer örtlichen Netzspannung einzustellen. Wenn der Schalter VOLTAGE SELECTOR nicht richtig eingestellt ist, kann dies einen Brand verursachen und das Gerät beschädigen.

■AC IN (A-S701)

Schließen Sie das mitgelieferte Netzkabel an AC IN an, nachdem Sie alle anderen Verbindungen hergestellt haben.

■Netzkabel (A-S501, A-S301)

Schließen Sie den Netzstecker an eine Netzsteckdose an, sobald alle anderen Anschlüsse vorgenommen wurden.

WIEDERGABE

Wiedergeben einer Signalquelle

1 Drehen Sie den Regler VOLUME an der Vorderseite vollständig gegen den Uhrzeigersinn, damit nicht unvermittelt lauter Ton zu hören ist.
2 Drücken Sie den Schalter ⏻ (Netzschalter) an der Frontblende hinein, um dieses Gerät einzuschalten.
3 Drehen Sie den Wahlschalter INPUT an der Frontblende (oder drücken Sie eine der Eingangswahltasten auf der Fernbedienung) und wählen Sie die gewünschte Eingangsquelle aus.

Die Anzeige für die ausgewählte Eingangsquelle leuchtet auf.

4 Drehen Sie den Wahlschalter SPEAKERS an der Frontblende und wählen Sie SPEAKERS A, B oder A+B BI-WIRING.

Stellen Sie den Wahlschalter SPEAKERS in die Position A+B BI-WIRING, wenn Sie Bi-Wiring verwenden, oder wenn Sie zwei Lautsprecherpaare (A und B) gleichzeitig verwenden.

5 Starten Sie die Wiedergabe an der Eingangsquelle.

6 Drehen Sie den Regler VOLUME an der Frontblende (oder drücken Sie VOLUME +/- auf der Fernbedienung), um die Ausgangslautstärke einzustellen.

Sie können den Klang mit den Reglern BASS, TREBLE, BALANCE und LOUDNESS, der Taste CD DIRECT AMP und der Taste PURE DIRECT an der Frontblende einstellen.

7 Nach dem Hören drücken Sie den Schalter ⏻ (Netzschalter) an der Frontblende, sodass er herausspringt, um dieses Gerät wieder auszuschalten.

Wenn AMP auf der Fernbedienung gedrückt wird, während der Schalter (Netzschalter) an der Frontblende eingeschaltet ist, schaltet dieses Gerät in den Bereitschaftsmodus. Drücken Sie erneut AMP, um dieses Gerät einzuschalten.

Einstellen des gewünschten Klangs

VOLUMELOUDNE

■Einfacheres Hören der hohen und niedrigen Frequenzbereiche bei niedriger Lautstärke (LOUDNESS)

Genießen Sie auch bei niedriger Lautstärke natürlichen Klang, indem Sie die Lautstärke des mittleren Frequenzbereichs senken und so die geringere Sensibilität des menschlichen Gehörs gegenüber hohen und niedrigen Frequenzbereichen bei niedriger Lautstärke kompensieren.

VORSICHT

Wenn der Schalter LOUDNESS auf einen bestimmten Pegel eingestellt ist und Sie die Funktion CD DIRECT AMP (oder die Funktion PURE DIRECT) aktivieren, kommt es zu einer plötzlichen Erhöhung der Lautstärke, weil nun das Eingangssignal den Loudness-Regler umgeht. Um Gehörschäden oder Schäden an den Lautsprechern zu vermeiden, sollten Sie die Taste CD DIRECT AMP (oder die Taste PURE DIRECT) erst drücken, NACHDEM Sie die Lautstärke verringert bzw. NACHDEM Sie überprüft haben, ob der Regler LOUDNESS richtig eingestellt ist.

1 Stellen Sie den Regler LOUDNESS in die Position FLAT.
2 Drehen Sie den Regler VOLUME an der Frontblende (oder drücken Sie VOLUME +/- auf der Fernbedienung) und stellen Sie die Gesamtlautstärke auf den höchsten für die Wiedergabe gewünschten Wert.
3 Drehen Sie den Regler LOUDNESS gegen den Uhrzeigersinn, bis die gewünschte Lautstärke eingestellt ist.

■Reinen Klang mit hoher Wiedergabetreue abspielen (PURE DIRECT)

Wenn die Funktion PURE DIRECT aktiviert ist, kann Rauschen reduziert werden, indem der Schaltkreis, der vom Audioeingangssignal nicht verwendet wird, umgangen und die Stromversorgung des Schaltkreises unterbrochen wird.

So können Sie bei allen Eingangsquellen die Musikwiedergabe in reiner und hoher Klangqualität genießen.

Die Anzeige über der Taste PURE DIRECT leuchtet, wenn diese Funktion aktiviert ist.

Hinweis

Die Regler BASS, TREBLE, BALANCE und LOUDNESS funktionieren nicht, solange die Funktion PURE DIRECT aktiviert ist.

■Wiedergabe von CD-Klang mit der höchsten Klangqualität (CD DIRECT AMP) (nur A-S701)

Wenn Sie eine andere Eingangsquelle als CD wählen und die Taste CD DIRECT AMP drücken, wechselt die Eingangsquelle zu CD.

Die Funktion CD Direct Amp

Diese Funktion unterbricht die Stromzufuhr für die Stromkreise, die für die CD-Wiedergabe unnötig sind, wandelt das Eingangssignal in die normale und umgekehrte Phase um und gleicht den Transfer zur elektronischen Lautstärke aus. Mit den folgenden Effekten wird Klang näher am Original erzielt.

• verbesserter Signal-Rausch-Abstand
• externe Rauschunterdrückung
• geringere Verzerrung

Hinweise

• Die Regler BASS, TREBLE, BALANCE und LOUDNESS funktionieren nicht, solange die Funktion CD DIRECT AMP aktiviert ist.
• Achten Sie darauf, den CD-Spieler an die CD-Eingänge anzuschließen, wenn Sie die Funktion CD Direct verwenden.
• Die Funktion CD DIRECT AMP wird deaktiviert, wenn die folgenden Bedienvorgänge durchgeführt werden.

- Sie wählen eine andere Eingangsquelle als CD über den INPUT-Wahlschalter.

– Die Funktion PURE DIRECT wird aktiviert.

STÖRUNGSSUCHE

Sehen Sie in der Tabelle unten nach, wenn das Gerät nicht einwandfrei funktioniert. Falls das aufgetretene Problem unten nicht aufgeführt ist oder die dortigen Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker heraus, und wenden Sie sich dann an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.

Problem Ursache Abhilfe		Siehe Seite
Dieses Gerät schaltet sich nicht ein.	Das Netzkabel ist nicht angeschlossen oder der Stecker ist nicht vollständig eingesteckt.	Schließen Sie das Netzkabel sicher an.
	Die Taste Φ AMP auf der Fernbedienung wird gedrückt, während das Gerät ausgeschaltet ist.	Drücken Sie den Schalter Φ (Netzschalter) an der Frontblende, sodass er eingeschaltet ist.
	Die Impedanzeinstellung des angeschlossenen Lautsprechers ist zu gering.	Verwenden Sie Lautsprecher mit der richtigen Impedanz.
	Die Schutzschaltung wurde aufgrund eines Kurzschlusses usw. aktiviert.	Stellen Sie sicher, dass sich die Adern von Lautsprecherkabeln nicht berühren, und schalten Sie dann das Gerät nochmals ein.
	An den internen Schaltkreisen des Geräts liegt ein Problem vor.	Ziehen Sie den Stecker des Netzkabels heraus und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.
Das Gerät schaltet sich unvermittelt aus und die Netzanzeige blinkt.	Die Adern von Lautsprecherkabeln berühren einander oder die Rückwand und erzeugen einen Kurzschluss.	Schließen Sie die Lautsprecherkabel richtig an und drücken Sie nochmals die Taste Φ (Netzschalter). Die INPUT-Anzeigen blinken und die Lautstärke wird automatisch auf die geringste Einstellung verringert. Dann blinken die INPUT-Anzeigen nicht mehr und die zuletzt ausgewählte Eingangsquelle leuchtet. Prüfen Sie, ob aus den Lautsprechern ein normales Tonsignal erklingt, indem Sie die Lautstärke langsam erhöhen.
	Der Lautsprecher funktioniert nicht.	Schließen Sie ein anderes Lautsprecherpaar an und drücken Sie erneut den Schalter Φ (Netzschalter). Die INPUT-Anzeigen blinken und die Lautstärke wird automatisch auf die geringste Einstellung verringert. Dann blinken die INPUT-Anzeigen nicht mehr und die zuletzt ausgewählte Eingangsquelle leuchtet. Prüfen Sie, ob aus den Lautsprechern ein normales Tonsignal erklingt, indem Sie die Lautstärke langsam erhöhen.
	Die Schutzschaltung wurde aufgrund zu starker Eingangssignale oder eines zu hohen Lautstärkepegels aktiviert.	Drehen Sie den Lautstärkepegel mit dem Regler VOLUME an der Vorderseite herunter und schalten Sie das Gerät wieder ein.
	Die Schutzschaltung wurde aufgrund zu hoher Temperaturen im Geräteinneren aktiviert.	Warten Sie etwa 30 Minuten, bis sich die Temperatur im Geräteinneren verringert hat, drehen Sie die Lautstärke mit dem Regler VOLUME an der Vorderseite herunter und schalten Sie das Gerät dann wieder ein. Stellen Sie das Gerät an einen Ort, an dem die Hitze gut abgeleitet wird.
	Der Schalter IMPEDANCE SELECTOR ist nicht vollständig auf eine der möglichen Positionen gestellt.	Schalten Sie das Gerät aus und schieben Sie den Schalter IMPEDANCE SELECTOR ganz in die richtige Position.
	Der Schalter IMPEDANCE SELECTOR steht nicht in der richtigen Position.	Stellen Sie den Schalter IMPEDANCE SELECTOR entsprechend der Impedanz der Lautsprecher auf die richtige Position.
	Dieses Gerät wurde einem starken externen Stromschlag (wie Blitzschlag oder starke statische Elektrizität) ausgesetzt.	Schalten Sie das Gerät aus, ziehen Sie den Netzstecker heraus, schließen Sie diesen nach 30 Sekunden wieder an und verwenden Sie das Gerät dann wie üblich.
	An den internen Schaltkreisen des Geräts liegt ein Problem vor.	Ziehen Sie den Stecker des Netzkabels heraus und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder -Kundendienst.
Es ist kein Ton zu hören.	Der Ton ist stummgeschaltet. Drücken Sie die Taste MUTE auf der Fernbedienung oder drehen Sie am Regler VOLUME.	7
	Fehlerhafte Kabelanschlüsse. Schließen Sie die Stereokabel für Audiogeräte und die Lautsprecherkabel richtig an. Falls das Problem weiterhin besteht, sind vielleicht die Kabel defekt.	9

STÖRUNGSSUCHE

Problem Ursache Abhilfe			Siehe Seite
Es ist kein Ton zu hören.	Die Wiedergabe wurde an der angeschlossenen Komponente gestoppt.	Schalten Sie die Komponente ein und starten Sie die Wiedergabe.	11
	Es wurde keine geeignete Eingangsquelle ausgewählt.	Wählen Sie mit dem Wahlschalter INPUT an der Frontblende (oder mit einer der Eingangswahltasten auf der Fernbcdicnung) eine gceignete Eingangsquelle aus.	11
	Der Wahlschalter SPEAKERS ist nicht richtig eingestellt.	Stellen Sie den Wahlschalter SPEAKERS in die Position A, B oder A+B BI-WIRING.	11
	Die Einstellung der Audio-Ausgangsquelle des angeschlossenen Geräts ist nicht PCM.	Nur PCM-Audioquellen können über die DIGITAL (OPTICAL/COAXIAL)-Buchsen dieses Geräts wiedergegeben werden.Stellen Sie die Audio-Ausgangsquelle des angeschlossenen Geräts auf PCM ein.	16
Das Tonsignal setzt plötzlich aus.	Die automatische Abschaltfunktion wurde aktiviert.	Überprüfen Sie, ob keine anderen Gründe für dieses Problem vorliegen, und schalten Sie dann dieses Gerät wieder ein.Um die Funktion AUTO POWER STANDBY zu deaktivieren, schalten Sie den Schalter AUTO POWER STANDBY an der Rückseite auf OFF.	4
Nur der Ton des Lautsprechers einer Seite ist zu hören.	Fehlerhafte Kabelanschlüsse. Schließen Sie	die Kabel richtig an. Falls das Problem weiterhin besteht, sind vielleicht die Kabel defekt.	9
	Der Regler BALANCE ist falsch eingestellt.	Stellen Sie den Regler BALANCE in eine geeignete Stellung.	3
Es fehlen die Bässe, und das Richtungshören ist stark eingeschränkt.	Die Adern + und – wurden am Verstärker oder an den Lautsprechern vertauscht.	Schließen Sie die Lautsprecheradern richtig an die Anschlüsse + und – an.	10
Ein Brummgeräusch ist zu hören.	Fehlerhafte Kabelanschlüsse. Achten Sie darauf, dass die Audiostecker fest sitzen.Falls das Problem weiterhin besteht, sind vielleicht die Kabel defekt.		9, 10
	Der Plattenspieler wurde nicht mit dem Anschluss GND verbunden.	Stellen Sie die Masseverbindung zwischen Plattenspieler und diesem Gerät am GND-Anschluss her.	9
Der Lautstärkepegel lässt sich nicht erhöhen oder der Ton ist verzerrt.	Die an den Anschlüssen LINE 2 REC oder LINE 3 REC dieses Geräts angeschlossene Komponente ist ausgeschaltet.	Schalten Sie die Komponente ein.	—
Die Tonqualität ist schlechter, wenn Sie über Kopfhörer hören und diese an einem an dieses Gerät angeschlossenen CD-Spieler angeschlossen sind.	Dieses Gerät ist ausgeschaltet oder in Bereitschaft.	Schalten Sie dieses Gerät ein.	—
Der Ton ist sehr leise.	Der Ton ist stummgeschaltet.	Drücken Sie die Taste MUTE auf der Fernbedienung, oder drehen Sie am Regler VOLUME.	7
	Die Loudness-Funktion ist aktiv. Regeln Sie die Lautstärke herunter, stellen Sie den LOUDNESS-Regler in die Stellung FLAT, und stellen Sie dann die Lautstärke nach Wunsch ein.		12
Der Lautstärkepegel ist beim Abspielen einer Schallplatte sehr niedrig.	Der Plattenspieler ist an anderen Buchsen als den Buchsen PHONO angeschlossen.	Schließen Sie den Plattenspieler an den PHONO-Buchsen an.	9
	Die Schallplatte wird auf einem Plattenspieler mit einem MC-Tonabnehmer abgespielt.	Verwenden Sie einen Plattenspieler mit einem MM-Tonabnehmersystem.	9
Die Regler BASS, TREBLE, BALANCE und LOUDNESS haben keine Auswirkung auf den Klang.	Die Funktion CD DIRECT oder die Funktion PURE DIRECT wurde aktiviert.	Die Funktion CD DIRECT oder die Funktion PURE DIRECT muss ausgeschaltet sein, damit diese Regler eine Wirkung haben.	12

TECHNISCHE DATEN

AUDIOSEKTION

Element A-S701 A-S501 A-S301
Minimale RMS-Ausgangsleistung	8 Ω, 20 Hz bis 20 kHz, 0,019 %Klirrfaktor	100 W + 100 W	85 W + 85 W	60 W + 60 W
	6 Ω, 20 Hz bis 20 kHz, 0,038 %Klirrfaktor(außer Modelle für Asien undChina)	120 W + 120 W	100 W + 100 W	70 W + 70 W
Impulsleistung pro Kanal (IHF)	8 Ω	140 W	130 W	100 W
	6 Ω	170 W	150 W	120 W
	4 Ω	220 W	185 W	140 W
	2 Ω	290 W	220 W	150 W
Maximalleistung pro Kanal	1 kHz, 0,7 % Klirrfaktor, 4 Ω(nur Modelle für GB und Europa)	160 W 120 W	95 W
IEC-Leistung	1 kHz, 0,019 % Klirrfaktor, 8 Ω(nur Modelle für GB und Europa)	1 1 5 W 1 0 0	W 7 5 W
Leistungsbandbreite	0,04 % Klirrfaktor, 50 W, 8 Ω	10 Hz bis 50 kHz	—	—
	0,04 % Klirrfaktor, 42,5 W, 8 Ω	—	10 Hz bis 50 kHz	—
	0,04 % Klirrfaktor, 30 W, 8 Ω	—	—	10 Hz bis 50 kHz
Dämpfungsfaktor (SPEAKERS A)	1 kHz, 8 Ω	mindestens 240		mindestens 210
Maximale effektiveAusgangsleistung (JEITA)	1 kHz, 10 % Klirrfaktor, 8 Ω(nur Modelle für Asien, China undallgemeine Modelle)	145 W 130 W	100 W
	1 kHz, 10 % Klirrfaktor, 6 Ω(nur allgemeines Modell)	170 W	—	—
Eingangsempfindlichkeit/Eingangsimpedanz	PHONO (MM)	3,0 mV/47 kΩ
	CD usw.	200 mV/47 kΩ
Maximales Eingangssignal	PHONO (MM) (1 kHz, 0,03 %Klirrfaktor)	mindestens 45 mV
	CD usw. (1 kHz, 0,5 % Klirrfaktor)	mindestens 2,2 V
Ausgangspegel/Ausgangsimpedanz	REC OUT	maximal 200 mV/1,0 kΩ
	SUBWOOFER OUT(Grenzfrequenz: 100 Hz)	3,5 V/1,2 kΩ
Nominelle Ausgangsleistung/-impedanz der PHONES-Buchse	CD usw. (Eingang 1 kHz, 200 mV,8 Ω)	470 mV/470 Ω	430 mV/470 Ω	360 mV/470 Ω
Frequenzgang	CD usw. (20 Hz bis 20 kHz)	0 ± 0,5 dB
	CD usw. PURE DIRECT ein(10 Hz bis 100 kHz)	0 ± 1,0 dB
Abweichung von derRIAA-Entzerrkurve	PHONO (MM)	± 0,5 dB
Gesamte harmonischeVerzerrungen (THD)	PHONO (MM) an REC OUT(20 Hz bis 20 kHz, 2,5 V)	maximal 0,03 %
	CD usw. an SPEAKERS (20 Hz bis20 kHz, 50 W, 8 Ω)	maximal 0,019 %	—	—
	CD usw. an SPEAKERS (20 Hz bis20 kHz, 45 W, 8 Ω)	—	maximal 0,019 %	—
	CD usw. an SPEAKERS (20 Hz bis20 kHz, 30 W, 8 Ω)	—	—	maximal 0,019 %

TECHNISCHE DATEN

Element A-S701 A-S501 A-S301
Signal-Rauschabstand (IHF-A-Schaltkreis)	PHONO (MM)(5 mV, Eingang kurzgeschlossen)		mindestens 82 dB
	CD usw. PURE DIRECT ein(200 mV, Eingang kurzgeschlossen)		mindestens 99 dB
	CD DIRECT AMP ein mindestens 104 dB — —
Eigenrauschen (IHF-A-Schaltkreis)			40 μV
Kanaltrennung	CD usw. (5,1 kΩ, Eingang kurzgeschlossen, 1 kHz)		mindestens 65 dB
	CD usw. (5,1 kΩ, Eingang kurzgeschlossen, 10 kHz)		mindestens 50 dB
Eigenschaften der Klangregelung	BASS	Anhebung/Absenkung(20 Hz)	± 10 dB
		Übernahme-frequenz	400 Hz
	TREBLE	Anhebung/Absenkung(20 kHz)	± 10 dB
		Übernahme-frequenz	3,5 kHz
Kontinuierliche Loudness-Regelung	Abdämpfung (1 kHz) – 30 dB
Unterstütztes digitales Audioformat (OPTICAL/COAXIAL)	PCM (2-Kanal) 192/176,4/96/88,2/48/44,1/32 kHz
PCM-Bittiefe 24 Bit/16 Bit

ALLGEMEIN

Element A-S701 A-S501 A-S301
Stromversorgung	Modelle für USA und Kanada 120 V Wechselstrom, 60 Hz
	Modell für Asien 220–240 V Wechselstrom, 50/60 Hz
	Allgemeines Modell	110-120 V/220-240 V Wechselstrom, 50/60 Hz
	Modell für China	—	220 V Wechselstrom, 50 Hz
	Modell für Korea	— —		220 VWechselstrom,60 Hz
	Modell für Australien	240 V Wechselstrom, 50 Hz
	Modelle für GB und Europa	230 V Wechselstrom, 50 Hz
Stromverbrauch	Modelle für USA und Kanada,Australien, GB und Europa sowieallgemeine Modelle	270	W	240 W 190
	Modell für Asien	230 W	220 W	170 W
	Modell für China	—	220 W	170 W
	Modell für Korea	— —	190 W
Leistungsaufnahme in Bereitschaft		0,5 W
Maximale Leistungsaufnahme	1 kHz, 6 Ω, 10 % Klirrfaktor(nur allgemeines Modell)	580 W	510 W	430 W
Abmessungen	B × H × T	435 × 151 × 387 mm
Gewicht		11,2 kg	10,3 kg	9,0 kg

* Der Inhalt dieser Bedienungsanleitung gilt für die neuesten technischen Daten zum Zeitpunkt der Veröffentlichung. Um die neueste Version der Anleitung zu erhalten, rufen Sie die Website von Yamaha auf und laden Sie dann die Datei mit der Bedienungsanleitung herunter.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte und benutzter Batterien

Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen bringen Sie alte Geräte und benutzte Batterien bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie, wertvolle Ressourcen zu schützen, und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte und Batterien kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

Information für geschäftliche Anwender in der Europäischen Union:

Wenn Sie Elektrogeräte ausrangieren möchten, kontaktieren Sie bitte Ihren Händler oder Zulieferer für weitere Informationen.

Entsorgungsinformation für Länder außerhalb der Europäischen Union:

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):

Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall entspricht dies den Anforderungen der EU-Batterierichtlinie zur Verwendung chemischer Stoffe.

(weee_battery_eu_de_02)

FÖRSIKTIGHETSÅTGÄRDER

MEDFÖLJANDE TILLBEHÖR

SPECIFICHE TECNICHE 15
