Producttype	Geïntegreerde stereo-versterker (receiver)
Merk	Yamaha
Model	A-S701
Uitgangsvermogen	100 W per kanaal (8 ohm, 20 Hz – 20 kHz)
Afmetingen (B x H x D)	435 x 151 x 443 mm
Gewicht	11,5 kg
Voeding	230 V AC, 50 Hz
Stroomverbruik	260 W
Compatibele luidsprekerimpedantie	4 tot 16 ohm
Analoge ingangen	4 lijn-ingangen (CD, Tuner, Line 1, Line 2), 1 phono-ingang (MM)
Uitgangen	2 paar luidsprekers (A/B), pre-out, hoofdtelefoonuitgang
Belangrijkste functies	Pure Direct, toonregeling (bas/hoog), Loudness, luidsprekerkeuze A/B
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of schurende middelen.
Veiligheid	Niet blootstellen aan vocht, warmtebronnen of schokken. Loskoppelen voor reiniging.
Onderdelen en repareerbaarheid	Neem contact op met een erkend Yamaha-servicecentrum voor reparatie of vervanging van onderdelen.
Algemene informatie	Handleiding te downloaden als PDF op de website van de fabrikant of op notice-facile.com

Veelgestelde vragen - A-S701 YAMAHA

Hoe sluit ik passieve luidsprekers aan op de Yamaha A-S701?

Gebruik luidsprekerkabels met voldoende doorsnede (min. 1,5 mm²). Sluit de rode draad aan op de positieve (+) aansluiting en de zwarte draad op de negatieve (-) aansluiting. Houd de minimale impedantie van 4 ohm per kanaal aan.

Kan ik een platenspeler aansluiten op de A-S701?

Ja, de A-S701 heeft een Phono (MM)-ingang. Sluit uw platenspeler aan op de PHONO-ingang en zet de selector op Phono.

Hoe activeer ik de Pure Direct-functie?

Druk op de Pure Direct-knop op het voorpaneel. Hiermee worden de toonregelings- en Loudness-circuits uitgeschakeld voor een zuiverder geluid.

Wat te doen als de versterker niet inschakelt?

Controleer of het netsnoer goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, raadpleeg dan een erkende technicus.

Hoe gebruik ik de hoofdtelefoonuitgang?

Sluit een stereoheadset met een 6,35 mm jackstekker aan op de PHONES-aansluiting aan de voorkant. De luidsprekers worden dan automatisch uitgeschakeld.

Kan ik mijn luidsprekers bi-wiren met de A-S701?

Ja, de A-S701 ondersteunt bi-wiring via de aansluitingen A en B. Verwijder de bruggen van de luidsprekers en sluit de hoge tonen aan op A en de lage tonen op B.

Wat is het verschil tussen de Line- en CD-ingangen?

De Line-ingangen hebben dezelfde gevoeligheid. De CD-ingang is enigszins geoptimaliseerd voor cd-spelers, maar alle lijn-ingangen accepteren bronnen op lijnniveau.

Hoe reinig ik het chassis van de versterker?

Gebruik een zachte doek, licht bevochtigd met water en goed uitgewrongen. Gebruik nooit chemicaliën of schurende middelen. Koppel het apparaat los voor het reinigen.

Wordt de versterker normaal warm?

Matige warmte bij de koelvinnen is normaal. Zorg ervoor dat het apparaat geventileerd is (minimaal 30 cm vrije ruimte boven en aan de zijkanten).

Waar vind ik de volledige handleiding van de A-S701?

De volledige handleiding is gratis te downloaden op notice-facile.com of op de officiële website van Yamaha. U kunt ook een vertaalde versie per e-mail aanvragen.

GEBRUIKSAANWIJZING A-S701 YAMAHA

Lees deze voorzorgsmaatregelen zorgvuldig door alvorens verder te gaan.

Volg de instructies

Lees de volgende voorzorgsmaatregelen zorgvuldig door en leef ze na om persoonlijk letsel of schade aan uw persoonlijke eigendommen te voorkomen.

Nadat u dit document grondig heeft gelezen, bewaart u het op een locatie waar alle gebruikers van het product altijd toegang tot hebben.

• Neem contact op met het volgende klantencentrum voor inspectie of reparatie.
• De winkel waar u het product heeft gekocht
• Yamaha dealer
• Dit product is bedoeld om te gebruiken als een algemeen huishoudelijk apparaat. Gebruik het niet buiten of bij activiteiten die een hoge mate van betrouwbaarheid vereisen met betrekking tot mensenlevens of waardevol materiaal.
• Merk op dat Yamaha geen aansprakelijkheid kan accepteren voor verliezen voortvloeiende uit onjuist gebruik of ongeoorloofde wijzigingen in het product.

WAARSCHUWING

Deze voorzorgsmaatregelen maken u attent op de mogelijkheid van fataal of serieus letsel van uzelf of anderen.

Als u onregelmatigheden opmerkt

• Als een van de volgende abnormale storingen optreedt, schakel de apparatuur dan onmiddellijk uit.
• Het netsnoer of de stekker wordt beschadigd.
• Als er ongebruikelijke geuren, geluiden of rook door het product worden uitgestoten.
• Er is een voorwerp of water in het product gekomen.
• Op het product verschijnen barsten of andere schade.
• Tijdens het gebruik van het product is er plotseling geluidsverlies.
  Volg de stappen hieronder om uit te schakelen.
• Schakel dit product uit.
• Trek de stekker van het netsnoer uit het stopcontact.
  Gebruik van het product in de huidige staat kan leiden tot brand, elektrische schokken of schade aan het product. Vraag onmiddellijk om inspectie of reparatie.

Netadapter

- Beschadig het netsnoer niet.

- Plaats het netsnoer niet in de buurt van warmtebronnen, zoals verwarmingen.

- Buig of modificeer het netsnoer niet met kracht.

- Beschadig het netsnoer niet.

- Plaats geen zware voorwerpen op het netsnoer.

- Niet het netsnoer niet vast.

Het gebruik van een geschaafd netsnoer met een blootgelegde kerndraad kan leiden tot brand, elektrische schokken of schade aan het product.

- Raak dit product, de netstekker of het netsnoer niet aan tijdens bliksem of onweer.

Anders kunnen er elektrische schokken ontstaan.

- Gebruik voor dit product het opgegeven voltage.

Gebruik van een onjuist voltage kan leiden tot brand, elektrische schokken of schade aan het product.

• (A-S701) Gebruik alleen het onderstaande item om voeding te leveren: - Meegeleverd netsnoer

Anders kunnen er brand, brandwonden of schade aan het product ontstaan.

• (A-S701) Gebruik de volgende meegeleverde accessoires niet bij andere apparaten.
- Netsnoer
Anders kunnen er brand, brandwonden of schade aan het product ontstaan.
- Controleer de stekker van het netsnoer regelmatig en verwijder eventueel vuil of stof.
Anders kan brand of kunnen elektrische schokken ontstaan.
- Steek de stekker van het netsnoer volledig in het stopcontact. Anders kunnen elektrische schokken, brand of schade aan het product ontstaan door kortsluiting.
- Steek het netsnoer in het stopcontact dat zichtbaar en eenvoudig toegankelijk is.
Bij problemen of storingen moet u de stekker makkelijk uit het stopcontact kunnen trekken. Zelfs als het product wordt uitgeschakeld met de aan/uit-schakelaar, maar het netsnoer niet uit het stopcontact wordt gehaald, wordt het product niet volledig van de voedingsbron losgekoppeld.
- Als u onweer hoort of denkt dat er bliksem op komst is, schakel dan snel het apparaat uit en haal de stekker uit het stopcontact. Als u zich niet aan deze richtlijnen houdt, kan dat leiden tot brand of storingen.
- Als u van plan bent het product lange tijd niet te gebruiken, haal de stekker dan uit het stopcontact.
Anders kan brand of schade aan het product worden veroorzaakt.

Niet demonteren

• Wijzig of demonteer dit product niet.

Anders kan er brand, elektrische schokken, letsel of schade aan het product ontstaan.

Waarschuwing voor water

• Gebruik dit product niet in vochtige of natte omgevingen, zoals een badkamer of een regenachtige buitenlocatie.
• Plaats dit product niet op containers (zoals vazen of medicijnflessen) met vloeistof.

Als er vloeistof in het product komt, kunnen er elektrische schokken, of kan er brand of schade aan het product ontstaan.

- Steek de stekker van het netsnoer niet met natte handen in het stopcontact en verwijder deze niet met natte handen. Gebruik dit product niet met natte handen.

Anders kunnen er elektrische schokken of kan er schade aan het product ontstaan.

Waarschuwing voor brand

- Gebruik geen open vlammen in de buurt van dit product. Anders kan er brand worden veroorzaakt.

Behandeling

- Laat het product niet vallen en stel het niet bloot aan sterke schokken. Anders kunnen er elektrische schokken of kan er brand of schade aan het product ontstaan.

Batterijen

- Batterijen niet inslikken.

- Houd batterijen uit de buurt van kinderen.

Anders kunnen de batterijen per ongeluk worden ingeslikt. Lekkende batterijvloeistof kan leiden tot verlies van gezichtsvermogen of een ontsteking. Als de batterijbehuizing van dit product niet volledig is verzegeld, stop dan met gebruik van het product en houd het uit de buurt van kinderen. Als iemand per ongeluk een batterij heeft ingeslikt, raadpleeg dan onmiddellijk een arts. Als een batterij wordt ingeslikt, kan deze binnen twee uur ernstige chemische brandwonden of smelten van lichaamsweefsel veroorzaken, wat mogelijk tot de dood leidt.

• Gooi batterijen niet in open vuur.
• Stel batterijen niet bloot aan hoge temperaturen, zoals direct zonlicht of open vuur.

Anders kunnen ze exploderen, waardoor er brand of letsel ontstaat.

- Raak de vloeistof van lekkende batterijen niet aan. Anders kan er sprake zijn van verlies van gezichtsvermogen of chemische brandwonden. Als u de batterijvloeistof aanraakt, was het dan onmiddellijk af met water en raadpleeg een arts.

• Gebruik geen andere batterijen dan het opgegeven type.
• Gebruik geen oude en nieuwe batterijen door elkaar.
• Gebruik geen verschillende typen batterijen door elkaar.
• Plaats de batterijen niet omgekeerd aan de aangegeven polariteitsrichting.
• Breek de batterij niet open.
• Laad geen niet-oplaadbare batterijen op.
  Anders kunnen ze exploderen of kan de batterijvloeistof lekken, hetgeen resulteert in brand, brandwonden, verlies van het gezichtsvermogen, ontsteking of schade aan het product. Als u de batterijvloeistof aanraakt, was het dan onmiddellijk af met water en raadpleeg een arts.
• Draag de batterijen niet in een zak of tas en bewaar ze niet samen met metalen voorwerpen.
  Anders kunnen de batterijen kortsluiten. Dit kan leiden tot explosies of lekkende vloeistof, wat kan leiden tot brand, verlies van gezichtsvermogen of letsel.
• Als u van plan bent het product lange tijd niet te gebruiken, of als de batterijen volledig leeg zijn, verwijder ze dan van uit de afstandsbediening.
  Anders kan er batterijvloeistof gaan lekken, wat kan leiden tot verlies van gezichtsvermogen, een ontsteking of schade aan het product.
• Breng voordat u de batterijen opslaat of weggooit een stuk tape op de aansluitingen aan om ze te isoleren.
  Als de batterijcontacten in contact komen met andere batterijen of metalen voorwerpen, kunnen ze exploderen of kan er batterijvloeistof lekken, wat kan leiden tot brand, brandwonden, verlies van gezichtsvermogen of ontsteking.

VOORZICHTIG

Deze voorzorgsmaatregelen maken u attent op de mogelijkheid van lichamelijk letsel van uzelf of anderen.

Netadapter

• Gebruik het stopcontact niet als het netsnoer niet goed in het stopcontact is gestoken of los zit.
  Anders kunnen er elektrische schokken, brandwonden of kan er brand ontstaan.
• Houd bij het verwijderen van de plug uit het product of de stekker uit een stopcontact altijd de plug of stekker zelf vast en niet het snoer. Anders kan het netsnoer worden beschadigd, wat kan leiden tot brand of elektrische schokken.

Opstelling

• Plaats dit product niet op een onstabiele plaats of een locatie die onderhevig is aan trillingen.
  Anders kan het product vallen of kantelen, waardoor persoonlijk letsel of schade aan het product kan ontstaan.

- Blokkeer de warmteafvoer van dit product niet als u het plaatst.

- Bedek het product niet met een doek of tafelkleed.

- Installeer het product niet op een tapijt of kleed.

- Blokkeer de ventilators niet (warmteafvoersleuven).

- Controleer of het bovenoppervlak naar boven is gericht. Installeer het product niet op de zijkanten of ondersteboven.

- Gebruik het product niet op een krappe, slecht geventileerde locatie.

- Bedek het product niet met een doek of tafelkleed. - Installeer het product niet op een tapijt of kleed. - Blokkeer de ventilators niet (warmteafvoersleuven). - Controleer of het bovenoppervlak naar boven is gericht. Installeer het product niet op de zijkanten of ondersteboven. - Gebruik het product niet op een krappe, slecht geventileerde locatie.

Een ontoereikende ventilatie kan leiden tot oververhitting in het product en mogelijk zelfs tot schade en brand of storingen.

Controleer of er rond het product voldoende ruimte is, minstens 30 cm boven, 20 cm aan de zijkanten en 20 cm aan de achterkant.

- Installeer dit product volgens de instructies in de volgende handleiding.

- Gebruikershandleiding

Anders kan het product vallen of kantelen, waardoor persoonlijk letsel of schade aan het product kan ontstaan.

- Blijf tijdens aardbevingen uit de buurt van dit product.

Anders kan het product vallen of kantelen, hetgeen tot verwondingen kan leiden.

- Installeer het product niet op een plek waar het in contact kan komen met zoute lucht, corrosieve gassen, olieachtige dampen of stoom. Anders kan het product vallen of kantelen, waardoor persoonlijk letsel of schade aan het product kan ontstaan.

• (A-S701, A-S501) Gebruik tijdens het transporteren of verplaatsen van dit product altijd twee of meer mensen. Pogingen om het product met te weinig mensen of zelf op te tillen kan rugletsel veroorzaken. Daarnaast kan het product vallen, waardoor mensen in de buurt gewond raken of waardoor schade aan het product kan ontstaan.

- Schakel vóór verplaatsen van het product uit en verwijder alle aangesloten kabels. Anders kunnen de kabels blijven haken aan een voet of hand. Het product kan vallen of kantelen, wat verwondingen of schade aan het product kan veroorzaken.

Aansluitingen

• Als u van plan bent om externe apparatuur aan te sluiten, lees dan eerst de gebruikershandleiding van elk apparaat en sluit deze aan volgens de instructies.
  Als u de instructies niet juist opvolgt, kan het product persoonlijk letsel of schade veroorzaken.

Gehoorverlies

• Stel uzelf niet gedurende lange tijd bloot aan een hoog geluidsvolume. Anders kan er gehoorverlies ontstaan. Als u problemen met uw gehoor ervaart, neem dan contact op met een arts.
• Als u van plan bent dit product op andere apparaten aan te sluiten, schakel dan eerst het apparaat uit. Anders kan dit leiden tot gehoorverlies, elektrische schokken of schade aan het product.
• Stel het geluidsvolume in op het minimum, voordat u het product inschakelt of gebruikt. Stel vóór het uitschakelen van het product de geluidsvolumeniveaus van dit product en alle aangesloten apparatuur in op het minimum.
  Anders kan er gehoorverlies optreden of schade aan het product worden veroorzaakt.
• Schakel bij het inschakelen van het apparaat altijd de voeding van de eindversterker HET LAATST in. Schakel bij het uitschakelen van het apparaat altijd de voeding van de eindversterker HET EERST in. Anders kan er gehoorverlies optreden of schade aan het product worden veroorzaakt.

Onderhoud

- Haal vóór het reinigen van het product de stekker uit het stopcontact. Anders kunnen er elektrische schokken ontstaan.

Behandeling

• Raak het oppervlak waaraan dit etiket is bevestigd niet aan. Het oppervlak kan tijdens het gebruik van dit product heet worden en u kunt zich branden als u het oppervlak aanraakt.
• Laat geen vreemd object, zoals een stuk metaal of papier, in een opening van dit product vallen. Anders kunnen er elektrische schokken of kan er brand of schade aan het product ontstaan.
• Houd kleine onderdelen uit de buurt van kinderen. Anders kunnen ze ze per ongeluk inslikken.
• Gebruik dit product niet met buitensporig veel kracht.

- Uw gewicht op dit product laten rusten

- Zware objecten op dit product plaatsen

-Dit product stapelen

- Buitensporige kracht toepassen op de knoppen, schakelaars of I/O-aansluitingen

Anders kan er persoonlijk letsel of schade aan het product ontstaan.

- Trek niet aan de aangesloten kabels.

Anders kan het product vallen of kantelen, waardoor persoonlijk letsel of schade aan het product kan ontstaan.

Voorzorgsmaatregelen vóór gebruik

LET OP

Volg de onderstaande voorzorgsmaatregelen om storingen en schade aan dit product te vermijden en Dataverlies te voorkomen.

Netadapter

- Als u van plan bent dit product lange tijd niet te gebruiken, haal de stekker dan uit het stopcontact. Zelfs als de schakelaar [∅] (standby/aan) wordt uitgezet, stroomt er nog steeds een kleine stroom door dit product.

Opstelling

• Afhankelijk van de omgeving waarin u het product gebruikt, kunnen een telefoon, radio of tv ruis genereren. Verander in dat geval de plaats van het product, de oriëntatie of de omgeving.
• Installeer dit product niet op een plek die blootstaat aan:

- Direct zonlicht

• Extreem hoge of lage temperaturen
  -Overmatig veel stof

Anders kunnen er storingen of schade aan het product ontstaan.

- Installeer dit product niet op een plek waar condensatie kan ontstaan door snelle, drastische veranderingen in de omgevingstemperatuur. Als u het product gebruikt terwijl zich condensatie voordoet, kan het product worden beschadigd. Als u denkt dat er condensatie is opgetreden op of in dit product, laat het dan een paar uur staan zonder de apparatuur in te schakelen. U kunt het product weer gebruiken als de condensatie volledig is opgedroogd.

Onderhoud

- Reinig dit product met een droge zachte doek. Reinig het oppervlak van het product niet met benzine, verdunner, reinigingsmiddel of een chemische doek. Anders kan het oppervlak verkleuren of achteruitgaan.

Belangrijke informatie

OPMERKING

Dit gedeelte beschrijft voorzorgsmaatregelen die moeten worden nageleefd tijdens gebruik, functionele beperkingen en aanvullende informatie die nuttig voor u kan zijn.

Verwijdering of overdracht

• Als u van plan bent dit product over te dragen, dient u dit document en de meegeleverde accessoires samen met het product over te dragen.
• Volg de regels van uw lokale autoriteit om dit product en de bijbehorende accessoires te verwijderen.
• Volg de regels van uw lokale autoriteit om gebruikte batterijen te verwijderen.

INHOUD

NUTTIGE FUNCTIES....1

MEEGELEVERDE ACCESSOIRES ...... 1

REGELAARS EN HUN FUNCTIES...... 2

Voorpaneel....2

Achterpaneel 4

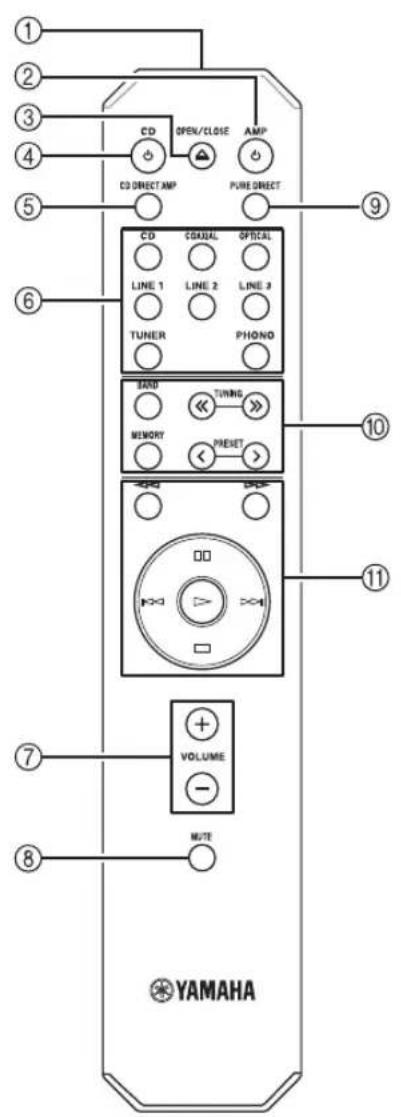

Afstandsbediening 6

AANSLUITINGEN....9

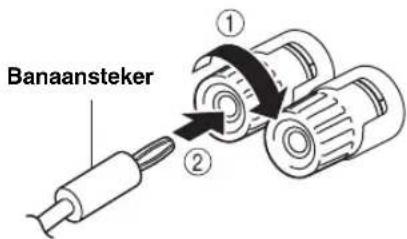

Luidsprekers en broncomponenten aansluiten....9

Het netsnoer aansluiten....10

AFSPELEN 11

Een bron afspelen.... 11

Naar de gewenste weergave bijregelen ..... 12

VERHELPEN VAN STORINGEN...... 13

SPECIFICATIES.... 15

Over deze handleiding

• geeft een bedieningstip aan.
- De illustraties in deze gebruikershandleiding zijn A-S701.
- Afhankelijk van het model zijn er sommige landen/regio's waar het niet wordt verkocht.

NUTTIGE FUNCTIES

Met dit toestel kunt u:

◆Genieten van de hoogste geluidskwaliteit van compact discs met behulp van de functie cd-direct (alleen A-S701) (zie bladzijde 12)
◆Genieten van puur Hi-Fi-geluid met behulp van de functie Pure Direct (zie bladzijde 12)
◆Energie besparen met behulp van de AUTO POWER STANDBY-schakelaar (zie bladzijde 4)

◆De afstandsbediening van dit toestel gebruiken voor het bedienen van een Yamaha tuner en/of cd-speler (zie bladzijde 7)
◆De bassen versterken door een subwoofer (lagetonenluidspreker) aan te sluiten (zie bladzijde 9)

MEEGELEVERDE ACCESSOIRES

Controleer of u alle volgende onderdelen ontvangen heeft.

Afstandsbediening Batterijen (x2)

Schakelt het toestel in en uit.

Opmerking

Zelfs indien het toestel uitgeschakeld is, verbruikt het toestel nog een kleine hoeveelheid stroom.

②Aan/uitlampje

Lampje Status
Helder brandend	Het toestel is ingeschakeld.
Gedempt	Het toestel staat in wachtstand.Voor meer informatie over de "wachtstand", zie bladzijde 6.
Uit Het toestel is uitgeschakeld.

③Afstandsbedieningssensor

Ontvangt infrarode signalen van de afstandsbediening.

④PHONES-aansluiting

Sluit uw hoofdtelefoon aan.

⑤SPEAKERS-keuzeknop

Keuzeknopstand	Status van de luidsprekers
OFF	Beide luidsprekersets zijn uitgeschakeld.
A of B	De luidsprekerset die is aangesloten op de A- of B-aansluitingen is ingeschakeld.
A+B BI-WIRING	Beide luidsprekersets zijn ingeschakeld.

⑥BASS-regelaar

Verhoogt of verlaagt de versterking van de lage tonen.

De 0-stand levert een vlakke klank op.

Bedieningsbereik: -10 dB tot +10 dB

⑦TREBLE-regelaar

Verhoogt of verlaagt de versterking van de hoge tonen.

De 0-stand levert een vlakke klank op.

Bedieningsbereik: -10 dB tot +10 dB

⑧BALANCE-regelaar

Regelt de geluidsbalans van de linker- en rechterluidsprekers om onevenwichtig geluid te compenseren.

Opmerking

Als u aan de BALANCE-regelaar draait tot aan het uiterste van L (links) of R (rechts), wordt de uitvoer via het andere kanaal uitgeschakeld.

⑨LOUDNESS-regelaar

Behoud het volledige klankbereik bij alle volumeniveaus (zie bladzijde 12).

⑩ INPUT-keuzeknop en -lampjes

Hiermee kiest u de ingangsbron waar u naar wilt luisteren. De lampjes van de ingangsbronnen lichten op als de overeenkomstige ingangsbronnen worden gekozen.

De namen van de ingangsbronnen stemmen overeen met de namen van de aansluitingen op het achterpaneel.

⑪VOLUME-regelaar

Verhoogt of verlaagt het geluidsniveau.

⑫CD DIRECT AMP-toets en -lampje (alleen A-S701)

Geeft cd-geluid weer in de hoogste signaalkwaliteit (zie bladzijde 12).

Het lampje erboven licht op als deze functie ingeschakeld is.

⑬PURE DIRECT-toets en -lampje

Geeft elke ingangsbron weer in de zuiverst mogelijke kwaliteit (zie bladzijde 12).

Het lampje erboven licht op als deze functie ingeschakeld is.

Achterpaneel

①Cd-ingangsaansluitingen

Hier sluit u een cd-speler aan (zie bladzijde 9).

②PHONO-aansluitingen en GND-aansluiting

Hier sluit u een platenspeler aan met een MM-cassette en kunt u de aansluiting aarden (zie bladzijde 9).

③Aansluitingen voor invoer/uitvoer van audio

Hier sluit u externe componenten aan zoals een tuner enz. (zie bladzijde 9).

④DIGITAL-aansluiting (OPTICAL)

Hier sluit u een component aan met een digitale optische uitvoer (zie bladzijde 9).

⑤DIGITAL-aansluiting (COAXIAL)

Hier sluit u een component aan met een digitale coaxiale uitvoer (zie bladzijde 9).

⑥DC OUT-aansluiting

Om een Yamaha AV-accessoire van voeding te voorzien. Voor meer informatie over aansluitingen, raadpleegt u de handleiding van het AV-accessoire.

⑦SPEAKERS A/B-aansluitingen

Sluit een of twee luidsprekersets aan (zie bladzijde 9).

⑧SUBWOOFER OUT-aansluiting

Hier sluit u een subwoofer (lagetonenluidspreker) met ingebouwde versterker aan (zie bladzijde 9).

[Non-Text]

De SUBWOOFER OUT-aansluiting dempt signalen van meer dan 90 Hz.

⑨AUTO POWER STANDBY-schakelaar

Stand van schakelaar	Status
ON	Het toestel gaat automatisch in wachtstand als het gedurende 8 uur niet wordt bediend.
OFF	Het toestel gaat niet automatisch in wachtstand.

⑩ VOLTAGE SELECTOR (Alleen Algemeen model)

Hiermee stelt u de ter plaatse gebruikte netspanning in (zie bladzijde 10).

⑪ IMPEDANCE SELECTOR-schakelaar

LET OP

Zet de IMPEDANCE SELECTOR-schakelaar niet in een andere stand terwijl het toestel is ingeschakeld.

Als u dat wel doet, kan het toestel beschadigd worden. Indien de IMPEDANCE SELECTOR-schakelaar zich niet volledig in een van de standen bevindt, verwijdert u het netsnoer en schuift u de schakelaar helemaal naar de goede stand.

Bepaal de stand van de schakelaar aan de hand van de impedantie van de luidsprekers.

Luidsprekeraansluiting	Luidsprekerimpedantie	Stand van schakelaar
SPEAKERS A of SPEAKERS B	6 Ω of hoger HIGH
	4 Ω of hoger LOW
SPEAKERS A en SPEAKERS B	12 Ω of hoger HIGH
	8 Ω of hoger LOW
Dubbele bedrading	6 Ω of hoger HIGH
	4 Ω of hoger LOW

⑫AC IN (A-S701)

Hier sluit u het meegeleverde netsnoer aan op een stopcontact (zie bladzijde 10).

Netsnoer (A-S501, A-S301)

Hiermee sluit u dit toestel aan op een stopcontact (zie bladzijde 10).

Afstandsbediening

①Infraroodzender

Verzendt infrarode signalen.

② AMP

Schakelt het toestel in en uit, of activeert wachtstand.

③ OPEN/CLOSE

Opent/sluit de schijflade van de Yamaha cd-speler. Raadpleeg de gebruikershandleiding van uw cd-speler voor meer informatie.

Opmerking

Ook al gebruikt u een Yamaha cd-speler, toch zijn bepaalde componenten en functies misschien niet beschikbaar.

④ CD

Schakelt de Yamaha cd-speler in, of plaatst hem in wachtstand. Raadpleeg de gebruikershandleiding van uw cd-speler voor meer informatie.

Opmerking

Ook al gebruikt u een Yamaha cd-speler, toch zijn bepaalde componenten en functies misschien niet beschikbaar.

⑤CD DIRECT AMP (alleen A-S701)

Geeft cd-geluid weer in de hoogste signaalkwaliteit (zie bladzijde 12).

⑥Invoerkeuzetoetsen

Hiermee kiest u de ingangsbron waar u naar wilt luisteren.

[NO TEXT]

De namen van de ingangsbronnen stemmen overeen met de namen van de aansluitingen op het achterpaneel.

⑦VOLUME +/-

Verhoogt of verlaagt het geluidsniveau.

⑧MUTE

Vermindert het huidige volumeniveau met ongeveer 20 dB. Druk nog eens op deze toets om de audioweergave te hervatten op het oorspronkelijke volumeniveau. Wanneer u op VOLUME +/- drukt kunt u het dempen ongedaan maken.

Het invoerlampje op het voorpaneel voor de huidige invoerbron knippert wanneer de uitvoer gedempt is.

⑨PURE DIRECT

Geeft elke ingangsbron weer in de zuiverst mogelijke kwaliteit (zie bladzijde 12).

⑩Yamaha tuner bedieningstoetsen

Met de volgende toetsen kunt u de functies van een Yamaha tuner bedienen.

Raadpleeg de gebruiksaanwijzing bij uw component voor nadere informatie.

BAND

Selecteert de ontvangstband (FM/AM).

TUNING << / >>

Selecteert de afstemfrequentie.

MEMORY

Slaat het huidige FM/AM-station op als voorkeuze.

PRESET

Selecteert een FM/AM-voorkeuzestation.

Opmerking

Ook al gebruikt u een Yamaha-tuner, toch zijn bepaalde componenten en functies misschien niet beschikbaar.

⑪ Bedieningstoetsen Yamaha cd-speler

Met de volgende toetsen kunt u een Yamaha cd-speler bedienen.

Raadpleeg de gebruiksaanwijzing bij uw component voor nadere informatie.

◀◀Spoelt terug

▷▷ Speelt versneld vooruit

DISC SKIP Springt naar de volgende cd in een cd-wisselaar (alleen A-S501, A-S301)

Pauzeert het afspelen

Springt terug

▷▷Springt vooruit

▷Start het afspelen

□Stopt het afspelen

Opmerking

Ook al gebruikt u een Yamaha cd-speler, toch zijn bepaalde componenten en functies misschien niet beschikbaar.

■ Batterijen plaatsen

■ Werkingsbereik

Richt de afstandsbediening binnen het hieronder weergegeven bedieningsbereik op de afstandsbedieningssensor op het toestel.

■Opmerkingen over de afstandsbediening en batterijen

• Er mogen zich geen grote obstakels bevinden tussen de afstandsbediening en het toestel.
• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Laat de afstandsbediening niet vallen.

• Laat de afstandsbediening niet liggen en bewaar hem niet op de volgende plaatsen:

• zeer vochtige plaatsen, bijvoorbeeld bij een badkamer

• zeer warme plekken, zoals bij een kachel of fornuis
• zeer koude plaatsen

• stoffige plaatsen

• Vervang alle batterijen als u merkt dat het werkingsbereik van de afstandsbediening kleiner wordt.

• Als de batterijen leeg raken, haal ze dan onmiddellijk uit de afstandsbediening om ontploffing of zuurlekkage te voorkomen.
• Als u lekkende batterijen vindt, doe de batterijen dan onmiddellijk weg waarbij u ervoor zorgt dat u het weggelekte materiaal niet aanraakt. Als het weggelekte materiaal in contact komt met uw huid, uw ogen of uw mond, spoel het dan onmiddellijk weg en raadpleeg een arts. Maak het batterijvak goed schoon voordat u nieuwe batterijen plaatst.
• Gebruik geen oude en nieuwe batterijen door elkaar. Hierdoor kan de levensduur van de nieuwe batterijen verkort worden of kunnen de oude batterijen gaan lekken.
• Gebruik geen verschillende types batterijen door elkaar (zoals alkaline- en mangaanbatterijen). Batterijen die er hetzelfde uitzien, kunnen een verschillende specificatie hebben.
• Voer batterijen af volgens de plaatselijke wet- en regelgeving.
• Berg batterijen op buiten het bereik van kinderen.

Batterijen kunnen gevaarlijk zijn als een kind ze in de mond stopt.

- Haal de batterijen uit het toestel als u van plan bent het toestel gedurende langere tijd niet te gebruiken. Anders lopen de batterijen leeg en bestaat het gevaar van lekkage van batterijvloeistof met als gevolg mogelijke beschadiging van het toestel.

AANSLUITINGEN

Luidsprekers en broncomponenten aansluiten

Alle aansluitingen moeten correct zijn: L (links) op L, R (rechts) op R, "+" op "+" en "-" op "−". Als de aansluitingen niet kloppen, zal er geen geluid worden weergegeven via de luidsprekers en als de polariteit van de luidspreker-aansluitingen niet correct is, zal de weergave onnatuurlijk klinken met te weinig lage tonen. Raadpleeg de gebruikershandleiding van elk van uw componenten.

Gebruik RCA-kabels of een optische kabel voor het aansluiten van audiocomponenten.

LET OP

Sluit dit toestel of andere componenten pas op het lichtnet aan nadat alle aansluitingen tussen componenten gemaakt zijn.

Alleen PCM-signalen kunnen ingevoerd worden op de DIGITAL-aansluitingen (OPTICAL/COAXIAL) van dit toestel. Voor meer informatie over de ondersteunde PCM-signalen, zie bladzijde 15.

- De PHONO-aansluitingen zijn bedoeld voor een platenspeler met MM-cassette.

- Verbind uw platenspeler met de GND-aansluiting om ruis in het signaal te verminderen. Bij sommige platenspelers hoort u juist minder ruis zonder de GND-aansluiting.

■REC-aansluitingen

• De audiosignalen worden niet uitgevoerd over de LINE 2 REC- en LINE 3 REC-uitgangen wanneer u LINE 2 of LINE 3 hebt geselecteerd met de INPUT-keuzeknop.
• De regelaars voor VOLUME, BASS, TREBLE, BALANCE en LOUDNESS en de functie CD DIRECT (of de functie PURE DIRECT) hebben geen effect op de bron die wordt opgenomen.

■Luidsprekerkabels aansluiten

①Verwijder ongeveer 10 mm van de isolatie van het einde van de luidsprekerkabels.
②Draai de ontblote draadjes stevig in elkaar.
③Draai de knop los.
④Steek een ontbloot kabeleind in het gat aan de zijkant van elke aansluiting.
⑤ Draai de knop aan om de kabel goed vast te maken.

Rood: positief (+)
Zwart: negatief (−)

LET OP

• Bepaal de stand van de IMPEDANCE SELECTOR- schakelaar aan de hand van de impedantie van de luidsprekers die u gaat aansluiten (zie bladzijde 5).
• Laat blootliggende luidsprekerdraden niet met elkaar of met metalen onderdelen van het toestel in contact komen. Hierdoor kunnen het toestel en/of de luidsprekers beschadigd raken.

■ Aansluiten met behulp van banaanstekers (alleen modellen voor Noord-Amerika, China, Australië en algemene modellen)

①Draai de knop aan.
② Steek de banaansteker in het uiteinde van de betreffende aansluiting.

■Dubbel bedrade aansluiting

In het geval van luidsprekers die de dubbel bedrade aansluiting ondersteunen, kunnen de tweeter-/middentonen-eenheid en de woofer van de luidsprekers onafhankelijk worden aangedreven via aansluitingen die in de volgende afbeelding zijn aangegeven, waardoor u van heldere midden- en hoogbereikgeluiden kunt genieten.

Sluit de andere luidspreker op dezelfde manier aan op de andere set aansluitingen.

Opmerking

Bij gebruik van dubbel bedrade aansluitingen dient u de kortsluitbruggen of kabels van de luidspreker te verwijderen. Raadpleeg de handleidingen van de luidsprekers voor nadere informatie.

Zet de SPEAKERS-keuzeknop op het voorpaneel in de stand A+B BI-WIRING om dubbel bedrade aansluitingen te gebruiken.

Het netsnoer aansluiten

LET OP

(Alleen Algemeen model)

Stel de VOLTAGE SELECTOR van het toestel in op het lokale voltage voordat u het netsnoer aansluit. Bij onjuiste instelling van de VOLTAGE SELECTOR bestaat brandgevaar en kan schade aan het apparaat ontstaan.

■AC IN (A-S701)

Sluit het meegeleverde netsnoer aan op AC IN nadat u alle andere aansluitingen hebt gemaakt.

■Netsnoer (A-S501, A-S301)

Sluit het netsnoer aan op het stopcontact nadat u alle andere aansluitingen hebt gemaakt.

AFSPELEN

Een bron afspelen

1 Draai aan de VOLUME-regelaar op het voorpaneel volledig tegen de klok in om niet plotseling geluid luid af te spelen.
2 Druk de knop ⏻ (aan/uit) in op het voorpaneel om het toestel aan te zetten.
3 Draai aan de INPUT-keuzeknop op het voorpaneel (of druk op een van de invoerkeuzetoetsen op de afstandsbediening) om de ingangsbron te kiezen waarnaar u wilt luisteren.

Het lampje van de gekozen ingangsbron gaat branden.

4 Draai aan de SPEAKERS-keuzeknop op het voorpaneel om SPEAKERS A, B of A+B BI-WIRING te kiezen.

Zet de SPEAKERS-keuzeknop in de stand A+B BI-WIRING wanneer u twee sets luidsprekers hebt aangesloten met dubbele bedrading of wanneer u twee sets luidsprekers tegelijkertijd gebruikt (A en B).

5 Speel de gekozen invoerbron af.

6 Draai aan de VOLUME-regelaar op het voorpaneel (of druk op VOLUME +/- op de afstandsbediening) om het geluidsuitvoerniveau te regelen.

U kunt naar de gewenste weergave bijregelen met behulp van de regelaars voor BASS, TREBLE, BALANCE en LOUDNESS, de CD DIRECT AMP-toets of de PURE DIRECT-toets op het voorpaneel.

7 Als u klaar bent met luisteren, druk dan op de knop ⏻ (aan/uit) op het voorpaneel om het toestel uit te zetten.

Als u op de afstandsbediening op ◊ AMP drukt terwijl de knop ◊ (aan/uit) op het voorpaneel is ingedrukt, dan gaat dit toestel in wachtstand. Druk nogmaals op ◊ AMP om het toestel aan te zetten.

Naar de gewenste weergave bijregelen

■Puur Hi-Fi-geluid weergeven (PURE DIRECT)

Wanneer de PURE DIRECT-functie is ingeschakeld, kan de ruis worden verminderd door het circuit uit te schakelen dat het audio-ingangssignaal niet gebruikt en

VOLUMELOUDNESS door de voeding van het circuit af te sluiten.

Daarom kunt u, voor alle ingangsbronnen, van muziekweergave genieten met pure, hoge kwaliteit. Het lampje boven de PURE DIRECT-toets licht op als deze functie ingeschakeld is.

■Gemakkelijker hoge en lage frequenties bij een laag volume horen (LOUDNESS)

Geniet van natuurlijke weergave zelfs bij een laag volume door het geluidsniveau van het middenbereik te verlagen en door het verlies aan gevoeligheid van het menselijk oor voor hoge en lage frequenties bij een laag volume te compenseren.

LET OP

Als u de CD DIRECT AMP-functie (of de PURE DIRECT-functie) inschakelt terwijl de LOUDNESS-regelaar op een bepaald niveau is ingesteld, dan gaan de ingevoerde signalen niet langer langs de loudness-regeling, waardoor het geluidsuitvoerniveau plotseling verhoogd wordt. Om te voorkomen dat uw oren of de luidsprekers beschadigd raken, dient u de CD DIRECT AMP-toets (of de PURE DIRECT-toets) pas in te drukken NADAT u het geluidsuitvoerniveau hebt verlaagd of NADAT u de LOUDNESS-regelaar correct hebt ingesteld.

1 Stel de LOUDNESS-regelaar in op de FLAT-stand.
2 Draai aan de VOLUME-regelaar op het voorpaneel (of druk op VOLUME +/- op de afstandsbediening) om het geluidsuitvoerniveau in te stellen op het luidste niveau waarnaar u zou willen luisteren.
3 Draai aan de LOUDNESS-regelaar tegen de klok in tot het gewenste volume is bereikt.

Opmerking

De regelaars voor BASS, TREBLE, BALANCE en LOUDNESS werken niet terwijl de PURE DIRECT-functie ingeschakeld is.

■Cd-geluid van de hoogste geluidskwaliteit weergeven (CD DIRECT AMP) (alleen A-S701)

Wanneer u een andere ingangsbron dan cd selecteert, als u op de CD DIRECT AMP-toets drukt, schakelt de ingangsbron over naar cd.

CD Direct Amp-functie

De voeding van het overbodige circuit voor cd-weergave stoppen, het ingangssignaal naar normale fase en omgekeerde fase omzetten, en de overdracht naar het elektronische volume balanceren. Met de volgende effecten wordt een weergave geboden die trouwer is aan het origineel.

• verbeterde signaalruisverhouding
• externe ruisonderdrukking
• verminderde vervorming

Opmerkingen

• De regelaars voor BASS, TREBLE, BALANCE en LOUDNESS werken niet terwijl de CD DIRECT AMP-functie ingeschakeld is.
• Sluit de cd-speler aan op de cd-ingangsaansluitingen als u de functie cd-direct gebruikt.
• De functie CD DIRECT AMP wordt uitgeschakeld als de volgende handeling is verricht.

- Een andere ingangsbron dan CD selecteren voor de INPUT-keuzeknop.

- De PURE DIRECT-functie is ingeschakeld.

VERHELPEN VAN STORINGEN

Raadpleeg de tabel hieronder indien dit toestel niet naar behoren functioneert. Als het probleem niet hieronder vermeld staat, of als de aanwijzingen het probleem niet verhelpen, zet het toestel dan uit, haal de stekker uit het stopcontact en neem dan contact op met uw dichtstbijzijnde Yamaha-dealer of -servicecentrum.

Probleem Oorzaak Oplossing			Zie bladzijde
Het toestel kan niet worden ingeschakeld.	Het netsnoer is niet goed aangesloten of de stekker is niet goed in het stopcontact gestoken.	Sluit het netsnoer stevig aan.	10
	AMP is ingedrukt op de afstandsbediening terwijl het toestel uitgeschakeld is.	Druk de knop (aan/uit) in op het voorpaneel op aan.	2
	De instelling voor impedantie van de luidspreker is te laag.	Gebruik luidsprekers met de juiste impedantie.	5
	De beveiliging is in werking getreden door een kortsluiting enz.	Controleer of de luidsprekerdraden elkaar niet raken en zet dan het toestel opnieuw aan.	10
	Er is een probleem met het interne schakelsysteem van het toestel.	Koppel het netsnoer los en neem contact op met de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde servicecentrum.	—
Het toestel gaat plotseling uit en het aan/uitlampje knippert.	De luidsprekerkabels staan met elkaar in contact of veroorzaken kortsluiting tegen het achterpaneel.	Sluit de luidsprekerkabels correct aan en druk opnieuw op de knop (aan/uit). De INPUT-lampjes knipperen en het volume wordt automatisch verlaagd tot het minimum, daarna stoppen de INPUT-lampjes met knipperen en gaat de laatst gebruikte invoerbron branden. Controleer of het geluid uit de luidsprekers normaal uitgevoerd wordt door het volume gelicidelijk aan te verhogen.	10
	De luidspreker functioncert niet goed.	Vervang de luidsprekerset en druk opnieuw op de knop (aan/uit). De INPUT-lampjes knipperen en het volume wordt automatisch verlaagd tot het minimum, daarna stoppen de INPUT-lampjes met knipperen en gaat de laatst gebruikte invoerbron branden. Controleer of het geluid van de luidsprekers normaal is door het volume geleidelijk aan te verhogen.	—
	De beveiliging is in werking getreden door een overdadige invoer of overdadig volumeniveau.	Draai aan de VOLUME-regelaar op het voorpaneel om het volumeniveau te verminderen en schakel de stroom vervolgens weer in.	—
	De beveiliging is in werking getreden door een te hoge interne temperatuur.	Wacht ongeveer 30 minuten om de temperatuur in het toestel te laten dalen, draai aan de VOLUME-regelaar op het voorpaneel om het volume te verlagen en schakel de stroom vervolgens weer in. Zet het toestel op een plaats waar het toestel zijn warmte gemakkelijk kwijt kan.	—
	De IMPEDANCE SELECTOR-schakelaar bevindt zich mogelijk niet volledig in een van de standen.	Schakel de stroom uit en schuif de IMPEDANCE SELECTOR-schakelaar helemaal in een van de standen.	5
	De IMPEDANCE SELECTOR-schakelaar bevindt zich niet in de juiste stand.	Zet de IMPEDANCE SELECTOR-schakelaar in de stand die hoort bij de impedantie van uw luidsprekers.	5
	Het toestel heeft blootgestaan aan een sterke, externe elektrische schok (bijvoorbeeld een blikseminslag of een ontlading van statische elektriciteit).	Schakel dit toestel uit, koppel het netsnoer los, sluit het weer aan na 30 seconden en gebruik het toestel vervolgens normaal.	—
	Er is een probleem met het interne schakelsysteem van het toestel.	Koppel het netsnoer los en neem contact op met de dichtstbijzijnde erkende Yamaha-dealer of het dichtstbijzijnde servicecentrum.	—
Geen geluid.	Het geluid is onderbroken.	Druk op MUTE op de afstandsbediening of draai aan de VOLUME-regelaar.	7
	De bedrading is niet op de juiste manier aangesloten.	Sluit de stereokabels van de audio-apparaten en de luidsprekerkabels correct aan. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.	9

VERHELPEN VAN STORINGEN

Probleem Oorzaak Oplossing			Zie bladzijde
Geen geluid. Op de aangesloten component is het afspelen gestopt.		Zet de component aan en start het afspelen.	11
		Er is geen geschikte ingangsbron geselecteerd.	Kies een geschikte ingangsbron met de INPUT-keuzeknop op het voorpaneel (of een van de invocrkeuzetoetsen op de afstandbediciening).
		De SPEAKERS-keuzeknop is niet correct ingesteld.	Stel de overeenkomstige SPEAKERS-keuzeknop in op de A-, B- of A+B BI-WIRING-stand.
		De instelling voor uitgevoerde audiobron op de aangesloten component is niet PCM.	Allcen PCM-audiobronnen kunnen afgespeeld worden via de DIGITAL-aansluitingen (OPTICAL/COAXIAL) van dit toestel.Stel de uitgevoerde audiobron van de aangesloten component in op PCM.
Het geluid valt plotseling weg.	De automatische uitschakelfunctie werd geactiveerd.	Controleer of er geen andere problemen zijn die het probleem kunnen hebben veroorzaakt en zet dan het toestel opnicuw aan.Om de AUTO POWER STANDBY-functie uit te schakelen, stelt u de AUTO POWER STANDBY-schakelaar in op OFF op het achterpaneel.	4
Er komt slechts aan één kant geluid uit de luidspreker.	De bedrading is niet op de juiste manier aangesloten.	Verbind de kabels correct. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.	9
	De BALANCE-regelaar is verkeerd ingesteld.	Stel de BALANCE-regelaar in op de geschikte stand.	3
De lage tonen klinken te zwak en de weergave is sfeerloos.	De kabels (+ en -) zijn verkeerd om aangesloten op de versterker of de luidsprekers.	Sluit de luidsprekerkabels aan op de juiste fase (+ en -).	10
U hoort een "gezoem".	De bedrading is niet op de juiste manier aangesloten.	Sluit de audiostekers stevig aan. Als het probleem zich blijft voordoen, zijn de kabels mogelijk defect.	9, 10
	De platenspeler is niet verbonden met de GND-aansluiting.	Verbind de platenspeler met de GND-aansluiting van dit toestel.	9
Het volumeniveau kan niet verhoogd worden of het geluid is vervormd.	De component aangesloten op de LINE 2 REC- of LINE 3 REC-aansluitingen van dit toestel is uitgeschakeld.	Schakel de stroom van de component in.	—
Het geluid is van mindere kwaliteit wanneer u luistert met een hoofdtelefoon verbonden met de cd-speler die op dit toestel aangesloten is.	Het toestel staat uit of staat in wachtstand.	Schakel het toestel in.	—
Het geluidsniveau is laag.	Het geluid is onderbroken. Druk op MUTE op de afstandsbediciening of draai aan de VOLUME-regelaar.		7
	De loudness-regelaarfunctie staat aan. Draai het volume omlaag, stel de LOUDNESS-regelaar in op FLAT (vlak) en pas het volume opnicuw aan.		12
Het volumeniveau is laag bij het afspelen van een plaat.	De platenspeler is aangesloten op andere aansluitingen dan de PHONO-aansluitingen.	Verbind de platenspeler met de PHONO-aansluitingen.	9
	De plaat wordt afgespeeld op een platenspeler met een MC-cassette.	Gebruik een platenspeler met een MM-cassette.	9
Het gebruik van de BASS-, TREBLE-, BALANCE- en LOUDNESS-regelaars beïnvloedt het geluid niet.	De CD DIRECT-functie of de PURE DIRECT-functie is ingeschakeld.	De CD DIRECT-functie of de PURE DIRECT-functie moeten uitgeschakeld zijn om die regelaars te gebruiken.	12

SPECIFICATIES

AUDIOGEDEELTE

Item A-S701 A-S501 A-S301
Minimaal RMS-uitgangsvermogen	8 Ω, 20 Hz tot 20 kHz, 0,019% THV	100 W + 100 W	85 W + 85 W	60 W + 60 W
	6 Ω, 20 Hz tot 20 kHz, 0,038% THV (Behalve bij modellen voor Azië en China)	120 W + 120 W	100 W + 100 W	70 W + 70 W
Dynamisch vermogen per kanaal (IHF)	8 Ω	140 W	130 W	100 W
	6 Ω	170 W	150 W	120 W
	4 Ω	220 W	185 W	140 W
	2 Ω	290 W	220 W	150 W
Maximumvermogen per kanaal	1 kHz, 0,7% THV, 4 Ω (Alleen modellen voor Groot-Brittannië en Europa)	160 W 120 W	95 W
IEC-vermogen	1 kHz, 0,019% THV, 8 Ω (Alleen modellen voor Groot-Brittannië en Europa)	1 1 5 W 1 0 0 W	7 5 w
Spanningsvariatie	0,04% THV, 50 W, 8 Ω	10 Hz tot 50 kHz	—	—
	0,04% THV, 42,5 W, 8 Ω	—	10 Hz tot 50 kHz	—
	0,04% THV, 30 W, 8 Ω	—	—	10 Hz tot 50 kHz
Dempingsfactor (SPEAKERS A)	1 kHz, 8 Ω	240 of meer		210 of meer
Maximaal effectief uitgangsvermogen (JEITA)	1 kHz, 10% THV, 8 Ω (Alleen modellen voor Azië, China en Algemeen model)	145 W 130 W	100 W
	1 kHz, 10% THV, 6 Ω (Alleen Algemeen model)	170 W	—	—
Ingangsgevocligheid/ingangsimpedantie	PHONO (MM)	3,0 mV/47 kΩ
	Cd enz.	200 mV/47 kΩ
Maximaal ingangssignaal	PHONO (MM) (1 kHz, 0, 03% THV)	45 mV of meer
	Cd enz. (1 kHz, 0,5% THV)	2,2 V of meer
Uitgangsniveau/uitgangsimpedantie	REC OUT	200 mV/1,0 kΩ of minder
	SUBWOOFER OUT (afsnijfrequentie: 100 Hz)	3,5 V/1,2 kΩ
Opgegeven vermogen/impedantie PHONES-aansluiting	Cd enz. (invoer 1 kHz, 200 mV, 8 Ω)	470 mV/470 Ω	430 mV/470 Ω	360 mV/470 Ω
Frequentierespons	Cd enz. (20 Hz tot 20 kHz)	0 ± 0,5 dB
	Cd enz. PURE DIRECT aan (10 Hz tot 100 kHz)	0 ± 1,0 dB
RIAA-aanpassingsafwijking	PHONO (MM)	± 0,5 dB
Totale harmonische vervorming	PHONO (MM) naar REC OUT (20 Hz tot 20 kHz, 2,5 V)	0,03% of minder
	Cd enz. naar SPEAKERS (20 Hz tot 20 kHz, 50 W, 8 Ω)	0,019% of minder	—	—
	Cd enz. naar SPEAKERS (20 Hz tot 20 kHz, 45 W, 8 Ω)	—	0,019% of minder	—
	Cd enz. naar SPEAKERS (20 Hz tot 20 kHz, 30 W, 8 Ω)	—	—	0,019% of minder

SPECIFICATIES

Item A-S701 A-S501 A-S301
Signaal-ruisverhouding (IHF-A-netwerk)	PHONO (MM)(5 mV ingang kortgesloten)		82 dB of meer
	Cd enz. PURE DIRECT aan(200 mV ingang kortgesloten)		99 dB of meer
	CD DIRECT AMP aan 104 dB of meer — —
Overblijvende ruis (IHF-A-netwerk)			40 μV
Kanaalscheiding	Cd enz. (5,1 kΩ ingangkortgesloten, 1 kHz)		65 dB of meer
	Cd enz. (5,1 kΩ ingangkortgesloten, 10 kHz)		50 dB of meer
Toonregelingskarakteristieken	BASS	Versteken/verzwakken(20 Hz)	± 10 dB
		Wisselfrequentie	400 Hz
	TREBLE	Versteken/verzwakken(20 kHz)	± 10 dB
		Wisselfrequentie	3,5 kHz
Continue loudness-regeling Demping (1 kHz) - 30 dB
Ondersteunde digitale audio-formaten (OPTICAL/COAXIAL)	PCM (2-kanaals) 192/176,4/96/88,2/48/44,1/32 kHz
PCM-woorddiepte 24-bits/16-bits

ALGEMEEN

Item A-S701 A-S501 A-S301
Voeding	Modellen voor Verenigde Staten en Canada	120 V wisselstroom, 60 Hz
	Model voor Azië	220-240 V wisselstroom, 50/60 Hz
	Algemeen model	110-120 V/220-240 V wisselstroom, 50/60 Hz
	Model voor China	—	220 V wisselstroom, 50 Hz
	Model voor Korea	— —		220 V wisselstroom, 60 Hz
	Model voor Australië	240 V wisselstroom, 50 Hz
	Modellen voor Groot-Brittannië en Europa	230 V wisselstroom, 50 Hz
Stroomverbruik	Modellen voor Verenigde Staten, Canada, Australië, Groot-Brittannië, Europa en algemene modellen	270 W	240 W	190 W
	Model voor Azië	230 W	220 W	170 W
	Model voor China	—	220 W	170 W
	Model voor Korea	— —	190 W
Stroomverbruik in wachtstand		0,5 W
Maximaal stroomverbruik	1 kHz 6 Ω 10% THV (Alleen Algemeen model)	580 W	510 W	430 W
Afmetingen	B × H × D	435 × 151 × 387 mm
Gewicht		11,2 kg	10,3 kg	9,0 kg

* De inhoud van deze handleiding geldt voor de meest recente specificaties op de datum dat de handleiding werd gepubliceerd. Voor de meest recente handleiding gaat u naar de website van Yamaha, waar u het bestand met de handleiding kunt downloaden.

Informatie over ophalen en weggooien van oude apparatuur en lege batterijen

Deze symbolen op de apparaten, verpakking en/of meegeleverde documenten betekenen dat gebruikte elektrische en elektronische apparaten en batterijen niet met het gewone huishoudelijke afval mogen worden gemengd.

Voor juist behandelen, hergebruik of recyclen van oude apparatuur en lege batterijen brengt u deze naar de desbetreffende ophaalpunten in overeenstemming met de nationale wetgeving.

Door deze apparatuur en batterijen op de juiste manier weg te gooien, helpt u waardevolle bronnen te sparen en mogelijk negatieve effecten op de gezondheid van de mens en op het milieu te voorkomen, die het gevolg kunnen zijn van niet-aangepaste afvalverwerking.

Voor meer informatie over ophalen en recyclen van oude apparatuur en batterijen neemt u contact op met de lokale overheid, uw afvalophaalmaatschappij of het verkooppunt waar u de items hebt gekocht.

Voor zakelijke gebruikers in de Europese Unie:

Als u elektrische en elektronische apparatuur wilt weggooien, neemt u voor meer informatie contact op met uw dealer of leverancier.

Informatie over weggooien in landen buiten de Europese Unie:

Deze symbolen zijn alleen geldig in de Europese Unie. Als u deze items wilt weggooien, neemt u contact op met de lokale overheid of een lokale dealer en vraagt u om instructies voor het correct weggooien.

Opmerking bij het batterijsymbool (de twee onderste voorbeeldsymbolen):

Dit symbool kan in combinatie met een chemisch symbool worden gebruikt. In dat geval wordt voldaan aan de cis uit de batterijrichtlijn van de EU voor de desbetreffende chemische stof.

(weee_battery_eu_nl_02)

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
