HTR-4065 - Empfänger YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Audio/Video-Receiver
Marke	Yamaha
Modell	HTR-4065
Abmessungen (B x H x T)	435 x 171 x 375 mm
Gewicht	10,1 kg
Stromversorgung	220-240 V, 50/60 Hz
Stromverbrauch	490 W
Ausgangsleistung	7 Kanäle × 100 W (6 Ohm, 1 kHz, 0,9% THD)
Unterstützte Audioformate	Dolby TrueHD, DTS-HD Master Audio, PCM
HDMI-Eingänge	4 Eingänge, 1 Ausgang (ARC)
Digitale Audioeingänge	1 koaxial, 2 optisch
Analoge Audioeingänge	6 Stereo-RCA
Vorverstärkerausgänge	1 Subwoofer
UKW/MW-Radio	Ja, 40 Senderspeicher
Netzwerkfunktionen	Keine
Fernbedienung	Enthalten
Reinigung	Trockenes, weiches Tuch, keine Chemikalien
Sicherheit	Vor Reinigung vom Netz trennen, Feuchtigkeit vermeiden
Ersatzteile und Reparierbarkeit	Verfügbar über den Yamaha-Kundendienst

Häufig gestellte Fragen - HTR-4065 YAMAHA

Wie schließe ich einen Fernseher an den Receiver an?

Verwenden Sie ein HDMI-Kabel vom HDMI-ARC-Ausgang des Receivers zum HDMI-ARC-Eingang des Fernsehers. Stellen Sie sicher, dass die ARC-Funktionen in den Einstellungen aktiviert sind.

Wie konfiguriere ich die Lautsprecher automatisch?

Nutzen Sie das integrierte YPAO-System. Platzieren Sie das mitgelieferte Mikrofon an der Hörposition und starten Sie die Konfiguration über das Menü.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Wenn das Problem bestehen bleibt, prüfen Sie die interne Sicherung.

Wie wechsle ich zwischen den Eingangsquellen?

Nutzen Sie die INPUT-Taste auf der Fernbedienung oder den Drehregler auf der Vorderseite, um die gewünschte Quelle auszuwählen.

Der Ton ist verzerrt, was tun?

Überprüfen Sie, ob die Lautstärke nicht zu hoch ist und die Equalizer-Einstellungen angemessen sind. Versuchen Sie, Klangbearbeitungen wie Virtual Cinema zu deaktivieren.

Wie reinige ich den Receiver?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien, Alkohol oder Scheuermittel. Trennen Sie das Gerät vor der Reinigung vom Netz.

Kann ich die Frontlautsprecher bi-ampen?

Ja, wenn Ihre Lautsprecher dies unterstützen. Ordnen Sie die Surround-Back-Anschlüsse den Frontlautsprechern in den Einstellungen zu und verwenden Sie dann zwei Kabel pro Lautsprecher.

Wie setze ich den Receiver auf die Werkseinstellungen zurück?

Halten Sie die STRAIGHT-Taste gedrückt, während Sie das Gerät einschalten. Lassen Sie die Taste los, wenn das Menü angezeigt wird. Bestätigen Sie den Reset.

Welche hochauflösenden Audioformate werden unterstützt?

Der Receiver unterstützt Dolby TrueHD, DTS-HD Master Audio und mehrkanaliges PCM bis zu 192 kHz/24 Bit.

Wo finde ich Firmware-Updates?

Updates sind auf der Yamaha-Website verfügbar. Besuchen Sie den Bereich 'Support' für Ihr Modell und befolgen Sie die Update-Anweisungen.

BEDIENUNGSANLEITUNG HTR-4065 YAMAHA

Anleitung zur Schnelleinrichtung

Deutsch

Dieses Dokument beschreibt, wie ein 5.1- oder 7.1-Kanal-System (nur HTR-5065) eingerichtet und Surround-Sound von BD/DVD über das Gerät wiedergegeben wird.

Um die Umwelt zu schonen, wird die Bedienungsanleitung für dieses Produkt auf CD-ROM ausgeliefert. Weitere Einzelheiten über dieses Produkt finden Sie in der Bedienungsanleitung auf der beiliegenden CD-ROM.

PDF-Versionen dieser Anleitung zur Schnelleinrichtung sowie der „Bedienungsanleitung“ können von der folgenden Website heruntergeladen werden. http://download.yamaha.com/

1 Vorbereitung

Zubehör

Prüfen Sie, ob das folgende Zubehör im Lieferumfang des Produkts enthalten ist.

□ Fernbedienung □ Batterien

□ CD-ROM (Bedienungsanleitung)

□ Sicherheitsbroschüre

□ Anleitung zur Schnelleinrichtung

• Die Abbildungen des Hauptgeräts und der Ferbedienung in dieser Anleitung stammen vom US-amerikanischen Modell des HTR-5065.

Erforderliche Anschlusskabel

Die folgenden Kabel (nicht mitgeliefert) sind erforderlich, um das in diesem Dokument beschriebene System aufzubauen.

• Lautsprecherkabel (je nach Anzahl der Lautsprecher)
• HDMI-Kabel (x 2)
• Audio-Cinchkabel (x 1)
- Optisches Digitalkabel (x 1) (nicht erforderlich, wenn Ihr Fornscher ARC unterstützt [Audio Return Channel])

2 Aufstellen der Lautsprecher

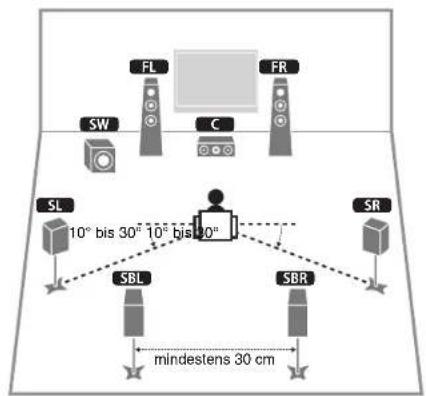

Stellen Sie die Lautsprecher im Raum auf, während Sie sich an der folgenden Abbildung orientieren. Informationen zu anderen Lautsprechersystemen entnehmen Sie bitte der „Bedienungsanleitung“.

5.1-Kanal-System

7.1-Kanal-System (nur HTR-5065)

FL Front-Lautsprecher (L)
FR Front-Lautsprecher (R)
C Center-Lautsprecher
SL Surround-Lautsprecher (L)
SR Surround-Lautsprecher (R)
SBL Hinterer Surround-Lautsprecher (L)
SBR Hinterer Surround-Lautsprecher (R)
SW Subwoofer

3 Anschließen von Lautsprechern und Subwoofer

• (nur US-amerikanisches Modell)
Das Gerät ist werksseltig für 8-Ohm-Lautsprecher konfiguriert. Beim
Anschluss von 6-Ohm-Lautsprechern stellen Sie die
Lautsprecherimpedanz-Einstellung auf „6 Ω MIN“ ein. Näheres siehe
unter „Einstellen der Lautsprecherimpedanz“ in der
„Bedienungsanleitung“.
• (ausgenommen nur das US-amerikanische Modell)
Verwenden Sie Lautsprecher mit einer Impedanz von mindestens 6 Ω
- Verwenden Sie einen Subwoofer mit integrierlem Verstärker.
- Bevor Sie die Lautsprecher anschließen, trennen Sie das Netzkabel
des Geräts von der Netzspannungsversorgung, und schalten Sie
den Subwoofer aus.
- Achten Sie darauf, dass die Leitungsadern des Lautsprecherkabels
nicht einander berühren und auch nicht mit metallenen Bereichen
am Gerät in Kontakt kommen. Dadurch könnten das Gerät oder die
Lautsprecher beschädigt werden. Im Fall eines Kurzschlusses der
Lautsprecherkabel wird die Meldung „Check SP Wires“ auf dem
Frontblende-Display angezeigt, wenn das Gerät einschaltet wird.

Anschließen der Lautsprecherkabel

Lautsprecherkabel haben zwei Adem. Eine davon wird am

negativen (−) Anschluss von Gerät und Lautsprecher

angeschlossen, die andere am positiven (+) Anschluss. Wenn die

Adern farbkodiert sind, um Verwechslungen zu verhindern, sollten

Sie die schwarz gefärbte Ader an der negativen Polklemm

die andere Ader an der positiven Polklemme anschließen.

① Entfernen Sie vom Ende jedes

Lautsprecherkabels circa 10

mm der Isolierung und

mm der Isollerung, und verdrehen Sie die Metallfäden

verdrenen Sie die Metalladum der blanker Litze möglichst

der blanken Litze möglichst fest mitieinander

② Lösen Sie die

Lautsprecherklemme.

③ Führen Sie die blanke Litze des Lautsprecherkabels in die seitliche Öffnung (oben rechts oder unten links) der Klemme ein.

④ Ziehen Sie die Klemme fest.

Verwenden eines

Bananensteckers

(nur Modelle für USA und

China)

①Ziehen Sie die

Lautsprecherklemme fest.

② Stecken Sie einen

Bananenstecker in die Öffnung

an der Schraubklemme.

+(Rot)

- (Schwarz)

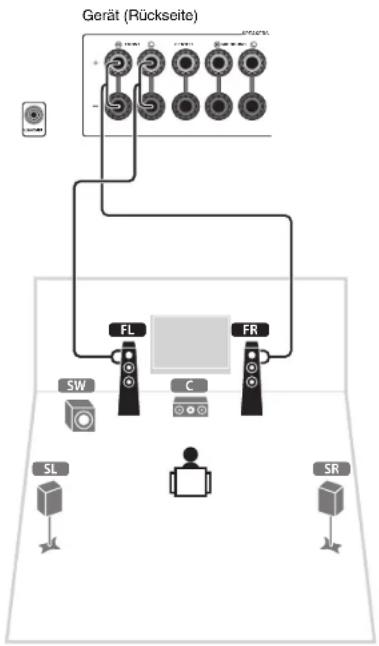

1 Schließen Sie die Front-Lautsprecher (FL/FR) an den FRONT (L/R) -Buchsen an.

2 Schließen Sie den Center-Lautsprecher (C) an der CENTER-Buchse an.

3 Schließen Sie die Surround-Lautsprecher (SL / SR) an den SURROUND (L/®)-Buchsen an.

4 Schließen Sie den Subwoofer (SW) an der SUBWOOFER -Buchse an.

Bei einem 7.1-Kanal-System (nur HTR-5065)

Schließen Sie die hinteren Surround-Lautsprecher (SBL / SBR) an den SURROUND BACK (L/®) - Buchsen an.

4 Anschließen externer Geräte

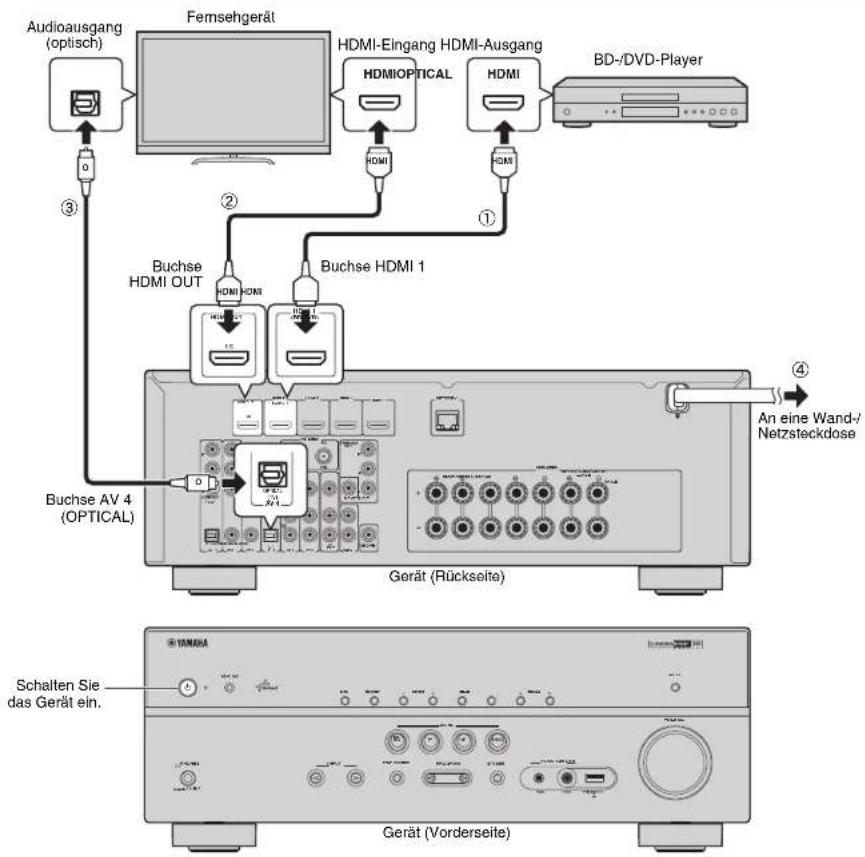

1 Schließen Sie die externen Geräte am Gerät an.

①Schließen Sie einen BD-/DVD-Player über ein HDMI-Kabel am Gerät an.
Wenn der BD-/DVD-Player über ein HDMI-Kabel momontan direkt an einem Fernscher angenschlossen ist, ziehen Sie das Kabel vom Fernseher ab und schließen Sie es stattdessen an diesem Gerät an.
②Schließen Sie über ein weiteres HDMI-Kabel einen Fernseher am Gerät an.
③Schließen Sie über ein optisches Digitalkabel einen Fernseher am Gerät an. Diese Verbindung ist erforderlich, damit der Fernsehton am Gerät verfügbar ist. Diese Verbindung ist nicht erforderlich, wenn ihr Fernseher ARC unterstützt (Audio Return Channel).
④ Schließen Sie das Netzkabel an einer Netzsteckdose an.

- Informationen über den Anschluss von Radioantennen oder anderen externen Geräten entnehmen Sie bitte dem Abschnitt „VORBEREITUNGEN“ in der „Bedienungsanleitung“.

2 Schalten Sie das Gerät, den Fernseher sowie den BD-/DVD-Player ein.

3 Schalten Sie mittels der Fernbedienung des Fernsehers dessen Eingang so um, dass das Videosignal vom Gerät angezeigt wird.

Alle Verbindungen wurden hergestellt. Lesen Sie weiter auf der nächsten Seite, um die Lautsprechereinstellungen zu optimieren.

!

- Wenn Sie einen Femseher über ein HDMI-Kabel mit dem Gerät verbunden haben, können Sie die Einstellungen des Geräts über das auf dem Femaebildschirm angezeigte Menü vornehmen. Außerdem können Sie die gewünschte Sprache des Bildschirmmenus auswählen: Englisch (Grundeinstellung), Französisch, Deutsch, Spanisch, Russisch oder Chinesisch. Näheres finden Sie in der „Bedienungsanteilung“. In dieser Anleitung zur Schnelleinrichtung werden beispielhaft Abbildungen der englischen Mendibildschirme verwendet.

5 Automatische Optimierung der Lautsprechereinstellungen (YPAO)

Bei Einsatz der Funktion Yamaha Parametric room Acoustic Optimizer (YPAO; Parametrische Raumakustkoptimierung) misst das Gerät die Abstände der angeschlossenen Lautsprecher von Ihrer Hörposition / Ihren Hörpositionen und optimiert dann automatisch die Lautsprechereinstellungen, wie Lautstärkebalance und akustische Parameter, passend zu Ihrem Raum.

• Während der Messung werden sehr laute Testtöne ausgegeben. Sorgen Sie dafür, dass kleine Kinder sich nicht über die Testtöne erschrecken. Verwenden Sie diese Funktion auch nicht nachts, wenn andere Personen gestört werden könnten.
• Während der Messung können Sie die Lautstärke nicht einstellen.
• Sorgen Sie während der Messung für absolute Stille im Raum.
• Schließen Sie keinen Kopfhörer an.
• Stellen Sie sich während des Messvorgangs nicht zwischen die Lautsprecher und das
  YPAO-Mikrofon (etwa 3 Minuten lang).
• Gehen Sie in eine Raumdecke, oder verlassen Sie den Raum.

Vorbereitungen für YPAO

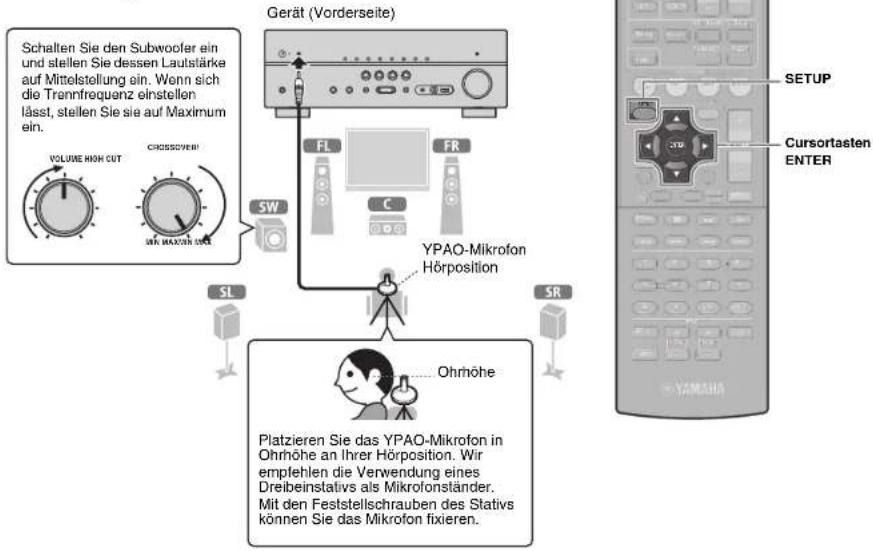

1 Schließen Sie das YPAO-Mikrofon an der Buchse YPAO MIC an der Frontblende an. Es erscheint der folgende Bildschirm.

- Um den Vorgang abzubrechen, ziehen Sie das YPAO-Mikrofon ab, oder verwenden Sie die Cursorlasten zur Auswahl von „Exit“, und drücken Sie ENTER, bevor Sie die Messung starten.

2 Um den Messvorgang sofort zu starten, drücken Sie SETUP.

Die Messung startet nach 10 Sekunden.

Die folgende Anzeige erscheint nach der Messung auf dem Fernsehbildschirm.

• Wenn eine Fehlermeldung (z. B. E-1) oder ein Warnhinweis (z. B. W-2) erscheint, lesen Sie „Fehlermeldungen“ oder „Wammeldungen“ in der „Bedienungsanleitung“.
• Wenn die Wammeldung „W-1:Out of Phase“ erscheint, lesen Sie „Wenn „W-1:Out of Phase“ erscheint.

3 Verwenden Sie die Cursortasten () zur Auswahl von „SAVE“ (Save), und drücken Sie ENTER.

4 Zlehen Sie das YPAO-Mikrofon vom Gerät ab.

Die Optimierung der Lautsprechereinstellungen ist damit abgeschlossen.

- Da das YPAO-Mikrofon wärmeempfindlich ist, legen Sie das Mikrofon nicht an Orten ab, an denen es direktem Sonnenlicht oder hohen Temperaturen ausgesetzt wäre (z. B. auf AV-Geräten).

Wenn „W-1:Out of Phase“ erscheint

Gehen Sie wie folgt vor, um die Lautsprecherverbindungen zu prüfen. Je nach Art der Lautsprecher oder Umgebung kann diese Meldung auch dann erscheinen, wenn die Lautsprecher richtig angeschlossen sind.

①Prüfen Sie, ob eine der Lautsprecheranzeigen im Frontblende-Display blinkt, um einen problematischen Lautsprecher anzuzeigen.

Problematischer Lautsprecher (blinkt)

②Prüfen Sie die Kabelverbindungen (+/-) des problematischen Lautsprechers.

Wenn der Lautsprecher richtig angeschlossen ist:

Sie können die aktuellen Einstellungen speichern. Fahren Sie fort mit Schritt 3.

Wenn der Lautsprecher falsch angeschlossen ist:

Schalten Sie das Gerät aus, korrigieren Sie den Anschluss des Lautsprecherkabels, und führen Sie dann die YPAO-Messung erneut durch.

6 Wiedergabe einer BD/DVD

Wir werden jetzt eine BD/DVD abspielen.

Wir empfehlen, mehrkanaliges Audio

(5.1-Kanal oder mehr) abzuspielen, um den vom Gerät erzeugten Surround-Sound erleben zu können.

1 Drücken Sie HDMI 1 zum Anwählen von „HDMI 1“ als Eingangsquelle.

2 Starten Sie die Wiedergabe am BD/DVD-Player.

3 Drücken Sie mehrmals hintereinander STRAIGHT, um „STRAIGHT“ auszuwählen.

- Wenn „STRAIGHT“ (direkte Dekodierung) aktiv ist, gibt jeder Lautsprecher das Audiosignal des Kanals direkt aus (ohne Schallfeldberechnung).

• (nur HTR-5065) Wenn Sie 5.1-Kanal-Audio auf einem 7.1-Kanal-System abspielen, geben die hinteren Surround-Lautsprecher daher kein Signal wieder.

4 Drücken Sie VOLUME, um die Lautstärke einzustellen.

Die Grundeinstellungen sind jetzt abgeschlossen.

Wenn der Surround-Sound nicht zu hören ist

Tonsignale werden bei der mehrkanaligen

Audiowiedergabe nur von den Front-Lautsprechern ausgegeben

Prüfen Sie die Einstellungen für die digitale Audioausgabe am BD-/DVD-Player.

Es könnte eine 2-Kanal-Ausgabe gewählt sein (z. B. PCM).

Aus einem bestimmten Lautsprecher kommt kein Ton

Siehe „Problembehebung“ in der „Bedienungsanleitung“.

Viele weitere Funktionen!

Das Gerät bietet verschiedene weitere Funktionen. Bitte lesen Sie nach in der „Bedienungsanleitung“ auf der mitgelieferten CD-ROM, um das Beste aus dem Gerät herauszuholen.

Anschließen anderer Wiedergabegeräte

Schließen Sie Audiogeräte (wie CD-Player), Spielekonsolen, Camcorder und viele andere Geräte an.

Auswählen des Klangmodus

Wählen Sie das gewünschte Klangprogramm (CINEMA DSP) oder einen der Surround-Dekoder, welche für Filme, Musik, Spiele, Sportübertragungen und weitere Inhalte geeignet sind.

Wiedergabe vom iPod

Über ein mit dem iPod geliefertes USB-Kabel können Sie Musik vom iPod am Gerät abspielen.

■ FM-/AM-Radio (UKW/MW) hören
Wiedergabe von auf einem USB-Speichergerät gespeicherter Musik
■ Wiedergabe von Inhalten vom Netzwerk
Gleichzeitig Eingangsquelle und bevorzugte Einstellungen auswählen

Nähere Informationen erhalten Sie unter

„Was Sie mit dem Gerät machen können“.

AV-Receiver

HTR-5065 HTR-4065
