HTR-4065 - Receptor YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor audio/vídeo
Marca	Yamaha
Modelo	HTR-4065
Dimensiones (An x Al x Pr)	435 x 171 x 375 mm
Peso	10,1 kg
Alimentación	220-240 V, 50/60 Hz
Consumo eléctrico	490 W
Potencia de salida	7 canales × 100 W (6 ohmios, 1 kHz, 0,9% THD)
Formatos de audio compatibles	Dolby TrueHD, DTS-HD Master Audio, PCM
Entradas HDMI	4 entradas, 1 salida (ARC)
Entradas de audio digital	1 coaxial, 2 ópticas
Entradas de audio analógico	6 estéreo RCA
Salidas preamplificadas	1 subwoofer
Radio FM/AM	Sí, 40 preselecciones
Funciones de red	Ninguna
Control remoto	Incluido
Limpieza	Paño seco y suave, sin productos químicos
Seguridad	Desconectar antes de limpiar, evitar la humedad
Piezas de repuesto y reparabilidad	Disponibles a través del servicio postventa de Yamaha

Preguntas frecuentes - HTR-4065 YAMAHA

¿Cómo conectar un televisor al receptor?

Utilice un cable HDMI desde la salida HDMI ARC del receptor a la entrada HDMI ARC del televisor. Asegúrese de que las funciones ARC estén activadas en la configuración.

¿Cómo configurar automáticamente los altavoces?

Utilice el sistema YPAO incluido. Coloque el micrófono suministrado en la posición de escucha, luego inicie la configuración desde el menú.

¿Qué hacer si el dispositivo no enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe funcione. Si el problema persiste, verifique el fusible interno.

¿Cómo cambiar entre las fuentes de entrada?

Use la tecla INPUT del control remoto o el botón giratorio en el panel frontal para seleccionar la fuente deseada.

El sonido está distorsionado, ¿qué hacer?

Verifique que el volumen no esté demasiado alto y que los ajustes de ecualización sean adecuados. Intente desactivar los procesamientos de sonido como Virtual Cinema.

¿Cómo limpiar el receptor?

Use un paño seco y suave. Nunca use productos químicos, alcohol o limpiadores abrasivos. Desconecte el aparato antes de la limpieza.

¿Puedo biamplificar los altavoces frontales?

Sí, si sus altavoces lo permiten. Asigne los terminales Surround Back al altavoz frontal en la configuración, luego use dos cables por altavoz.

¿Cómo restablecer el receptor a los ajustes de fábrica?

Mantenga presionada la tecla STRAIGHT mientras enciende el aparato. Suelte la tecla cuando aparezca el menú. Confirme el restablecimiento.

¿Qué formatos de audio de alta resolución son compatibles?

El receptor admite Dolby TrueHD, DTS-HD Master Audio y PCM multicanal hasta 192 kHz/24 bits.

¿Dónde encontrar las actualizaciones del firmware?

Las actualizaciones están disponibles en el sitio web de Yamaha. Consulte la sección 'Soporte' para su modelo y siga las instrucciones de actualización.

MANUAL DE USUARIO HTR-4065 YAMAHA

Guía de configuración sencilla

Español

En este documento se explica cómo configurar un sistema de 5.1 o 7.1 canales (solo HTR-5065) y reproducir el sonido surround de un BD/DVD en la unidad.

Para reducir el impacto en los recursos naturales, el Manual de Instrucciones de este producto se suministra en CD-ROM. Para obtener más información sobre el producto, consulte el Manual de Instrucciones que encontrará en el CD-ROM suministrado.

Se pueden descargar versiones PDF de esta guía y el "Manual de Instrucciones" desde el siguiente sitio web. http://download.yamaha.com/

1 Preparación

Accesorios

Compruebe que se suministran los siguientes accesorios con el producto.

□ Mando a distancia □ Pilas

□ CD-ROM (Manual de Instrucciones)

□ Folleto de seguridad □

Guía de configuración sencilla

- Las ilustraciones de la unidad principal y del mando a distancia utilizadas en esta guía corresponden al modelo HTR-5065 (modelo de Estados Unidos), a menos que se especifique de otro modo.

Cables necesarios para las conexiones

Se necesitan los siguientes cables (no suministrados) para crear el sistema descrito en este documento.

• Cables de los altavoces (dependiendo del número de altavoces)
• Cable HDMI (x2)
• Cable de audio con patillas (x1)
• Cable digital óptico (x1) (no es necesario si el TV es compatible con la función ARC [Audio Rotum Channel])

2 Colocación de los altavoces

Instale los altavoces en la sala con ayuda del diagrama siguiente como referencia.

Para obtener información sobre otros sistemas de altavoces, consulte el "Manual de Instrucciones".

Sistema de 5.1 canales

3 Conexión de los altavoces y el subgraves

• (Modelo de EE. UU. únicamente)
Según sus ajustes predeterminados, la unidad está configurada para altavoces de 8 Ω. Si conecta altavoces de 6 Ω, ajuste la impedancia de los altavoces de la unidad en "6 Ω MIN". Para conocer más detalles, consulte "Ajuste de la impedancia de los altavoces" en el "Manual de Instrucciones";
• (Excepto para el modelo de EE, UU, únicamente)
Utilice altavoces con una impedancia de al menos 6 Ω
- Utilice un subwoofer que disponga de un amplificador incorporado. - Antes de conectar los altavoces, retire el cable de alimentación de la unidad de la toma de CA y apague el altavoz de subgraves.
- Asegúrese de que los hilos del núcleo del cable del altavoz no se tocan entre si o de que no entran en contacto con las zonas metálicas de esta unidad. Esto puede dañar la unidad o los altavoces. Si se produce un cortocircuito en los cables de los altavoces, aparecerá "Check SP Wires" en el visor delantero cuando se enciende la unidad.

■ Conexión de los cables de los altavoces

Los cables de los altavoces tienen dos hilos. Uno es para conectar los terminales negativos (.) de la unidad y el altavoz y el otro para, los terminales positivos (+). Si los hilos están codificados por colores para evitar confusiones, conecte el nilo negro en los terminalos negativos y el otro hilo en los terminalos positivos.

①Quite aproximadamente 10
mm de aislamiento de los extremos del cable del altavoz y retuerza los hilos expuestos con firmeza para juntarlos.
②Afloje el terminal de los altavoces.
③Introduzca los hilos expuestos del cable en el hueco del lado (superior derecho o inferior izquierdo) del terminal.
④Apriete el terminal.

Utilización de un conector tipo banana

(Modelo de EE. UU. y China únicamente)

①Apriete el terminal de los altavoces.

②Inserte un conector tipo banana en el extremo del terminal.

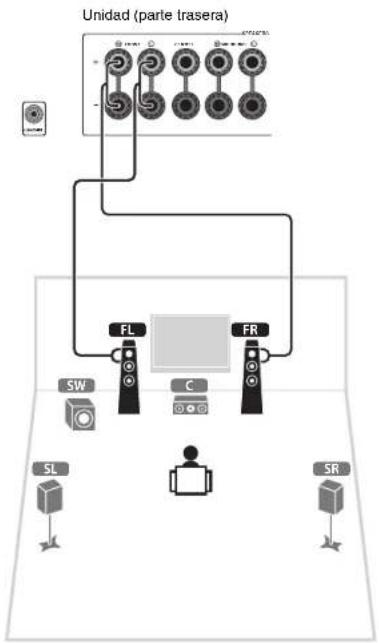

1 Conecte los altavoces delanteros (FL/FR) a los terminales FRONT (L/®).


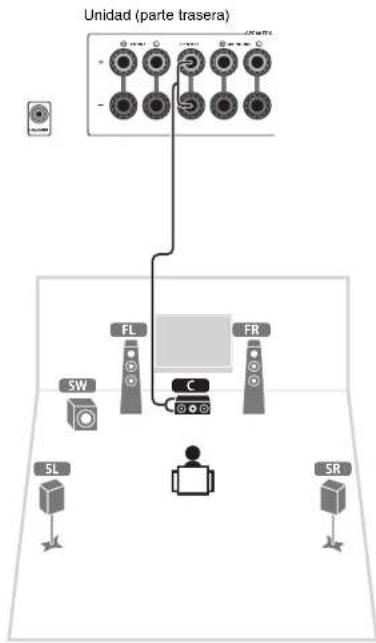

2 Conecte el altavoz central (C) al terminal CENTER.


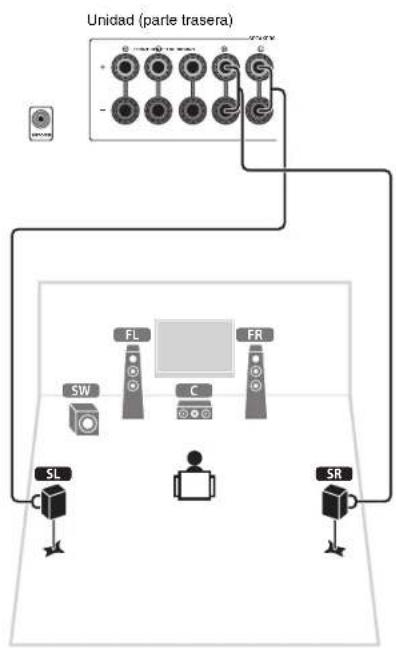

3 Conecte los altavoces surround (SL/SR) a los terminales SURROUND (L/®).

4 Conecte el altavoz de subgraves (SW) a la toma SUBWOOFER.

Para el sistema de 7.1 canales (solo HTR-5065)
Conecte los altavoces traseros surround (SBL / SBR) a los terminales SURROUND BACK (L/®).

4 Conexión de los dispositivos externos

1 Conecte los dispositivos externos a la unidad.

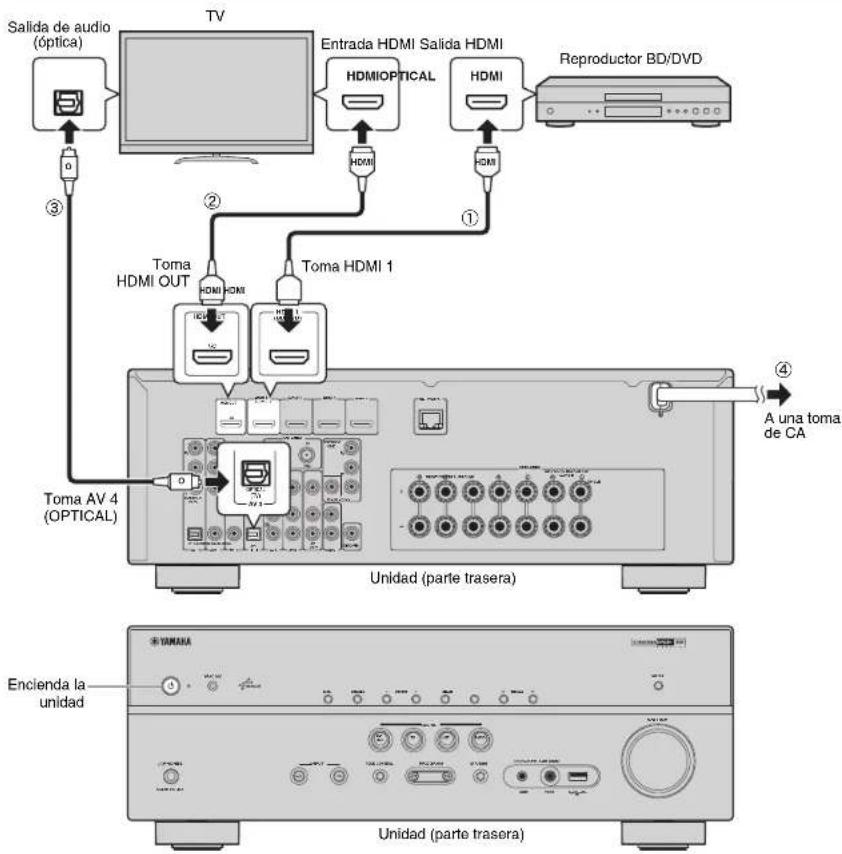

①Conecte un reproductor BD/DVD a la unidad con un cable HDMI. Si el reproductor BD/DVD está conectado actualmente al TV directamente con un cable HDMI, desconecte el cable del TV y conéctelo a esta unidad.
②Conecte un TV a la unidad con el otro cable HDMI.
③ Conecte un TV a la unidad con un cable digital óptico. Esta conexión es necesaria para reproducir audio de TV en la unidad. Esta conexión no es necesaria si el TV es compatible con ARC (Audio Return Channel).
④ Conecte el cable de alimentación a una toma de CA.

- Para obtener información sobre cómo conectar antenas de radio u otros dispositivos externos, consulte "PREPARATIVOS" en el "Manual de Instrucciones".

2 Encienda la unidad, el TV y el reproductor BD/DVD.

3 Con el mando a distancia del TV, cambie la entrada de TV a vídeo desde la unidad.

Ya se han realizado todas las conexiones. Continúe en la página siguiente para optimizar los ajustes de los altavoces.

!

- Al conectar un TV a la unidad con un cable HDMI, puede configurar los ajustes de la unidad con el menú que aparece en el TV. Además, puede seleccionar el idioma de los menús en pantalla entre inglés (predeterminado), francés, alemán, español, ruso y chino. Para conocer más detalles, consulte el "Manual de Instrucciones". En esta guía, se utilizan como ejemplos ilustraciones de las pantallas de menús en inglés.

5 Optimización de los ajustes de los altavoces automáticamente (YPAO)

La función Yamaha Parametric room Acoustic Optimizer (YPAO) detecta las conexiones de los altavoces, mide las distancias desde la posición de escucha y optimiza automáticamente los ajustes de los altavoces como, por ejemplo, el balance del volumen y los parámetros acústicos, para adecuarlos a la sala.

• Durante el proceso de medición los tonos de prueba se emiten a alto volumen. Asegúrese de que los tonos de prueba no asustan a niños pequeños. Asimismo, abstengase de utilizar esta función por la noche, ya que podría ocasionar molestias a los vecinos.
• Durante el proceso de medición no se puede ajustar el volumen.
• Durante el proceso de medición mantenga la sala lo más silenciosa posible.
• No conecte auriculares.
• No permanezca entre los altavoces y el micrófono YPAO durante el proceso de medición (alrededor de 3 minutos).
• Quédese en una esquina de la sala o bien salga de ella.

Preparación para YPAO
    K["Coloque el micrófono YPAO en la posición de escucha (a la misma altura de sus oídos). Se recomienda utilizar un tripode como soporte para el micrófono. Puede utilizar los tomillos del tripode para fijar el micrófono en su sitio."]
    L["Encienda el altavoz de subgraves y ajuste su volumen a la mitad. SI se puede ajustar la frecuencia de cruce, póngala al máximo."] --> M["VOLUME HIGH OUT"]
    L --> N["CROSSOVER"]
    L --> O["NET MAXIMEN MAX"]

1 Conecte el micrófono YPAO a la toma YPAO MIC del panel delantero.

Aparece la siguiente pantalla.

- Para cancelar la operación, desconecte el micrófono YPAO, o bien utilice las teclas de cursor para seleccionar "Exit" y pulse ENTER, antes del inicio de la medición.

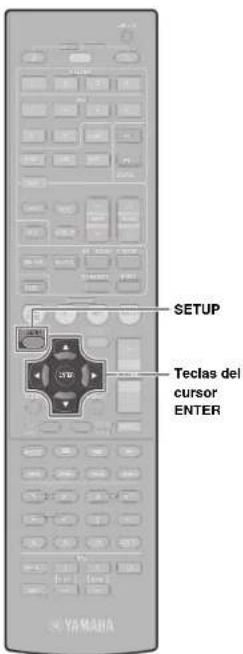

2 Para iniciar la medición, pulse SETUP.

La medición comenzará al cabo de 10 segundos.

La siguiente pantalla aparece en el TV cuando acaba la medición.

• Si aparece algún mensaje de error (como E-1) o de advertencia (como W-2), consulte "Mensajes de error" o "Mensajes de advertencia" en el "Manual de Instrucciones".
• Si aparece el mensaje de advertencia "W-1:Out of Phase", compruebe "Si aparece "W-1:Out of Phase".

3 Utilice las teclas del cursor () para seleccionar "SAVE" (Save) y pulse ENTER.

4 Desconecte el micrófono YPAO de la unidad.

Con esto ha finalizado la optimización de los ajustes de los altavoces.

- El micrófono YPAO es sensible al calor, por lo que no debe colocarse en ningún lugar en el que pueda estar expuesto a la luz solar directa o a altas temperaturas (como en la parte superior de un equipo de AV).

Si aparece "W-1:Out of Phase"

Siga el procedimiento que se indica a continuación para comprobar las conexiones de los altavoces. Dependiendo del tipo de altavoces o el entorno de la sala, puede aparecer este mensaje, incluso si los altavoces están correctamente conectados.

①Compruebe el parpadeo del indicador del visor delantero para identificar el altavoz con problemas.

Altavoz con problemas (parpadea)

②Compruebe las conexiones de los cables (+/-) del altavoz con problemas.

Si el altavoz está conectado correctamente:

Puede guardar la configuración actual. Continúe en el paso 3.

Si el altavoz está conectado incorrectamente:

Apague la unidad, vuelva a conectar el cable del altavoz e intente realizar de nuevo el proceso de medición YPAO.

6 Reproducción de un BD/DVD

Reproduzcamos ahora un BD/DVD.

Recomendamos reproducir audio multicanal (canales

-5.1 o más) para apreciar el sonido surround producido por la unidad.

1 Pulse HDMI 1 para seleccionar "HDMI 1" como fuente de entrada.

2 Inicle la reproducción en el reproductor BD/DVD.

3 Pulse STRAIGHT repetidamente para seleccionar "STRAIGHT".

- Cuando está activado "STRAIGHT" (decodificación directa), cada altavoz produce la señal de audio de cada canal directamente (sin procesamiento de campo sonoro).

• (solo HTR-5065) Si reproduce audio de 5.1 canales en el sistema de 7.1 canales, los altavoces surround traseros no emitirán sonidos.

4 Pulse VOLUME para ajustar el volumen.

Con esto ha finalizado el procedimiento de configuración básica.

Si el sonido surround no funciona

El sonido sólo se emite por los altavoces delanteros durante la reproducción de audio multicanal

Compruebe el ajuste de la salida de audio digital del reproductor BD/DVD.

Se puede ajustar en salida de 2 canales (como PCM).

No se escucha ningún sonido de un altavoz específico

Consulte "Resolución de problemas" en el "Manual de Instrucciones".

Muchas más funciones

La unidad posee varias funciones más. Consulte el "Manual de Instrucciones" en el CD-ROM suministrado para sacar el máximo partido a la unidad.

Conexión de otros dispositivos de reproducción

Conecte dispositivos de audio (como reproduclor CD), consolas de juegos, videocámaras y muchos otros.

Selección del modo de sonido

Seleccione el programa de sonido que desee (CINEMA DSP) o el decodificador surround que sea apropiado para películas, música, juegos, programas deportivos y otros usos.

Reproducción desde un iPod

Mediante un cable USB suministrado con el iPod, puede escuchar música del iPod en la unidad.

Escucha de radio FM/AM

■Reproducción de música almacenada en un dispositivo de almacenamiento USB

■Reproducción del contenido de red

■ Selección de la fuente de entrada y los ajustes favoritos de una vez

Para obtener más información, consulte "Qué puede hacer con la unidad".

AV-Receiver

HTR-5065 HTR-4065

Easy Setup-gids

Nederlands
