Produkttyp	Ljud-/videoreceiver
Märke	Yamaha
Modell	HTR-4065
Mått (B x H x D)	435 x 171 x 375 mm
Vikt	10,1 kg
Strömförsörjning	220-240 V, 50/60 Hz
Strömförbrukning	490 W
Uteffekt	7 kanaler × 100 W (6 ohm, 1 kHz, 0,9% THD)
Ljudformat som stöds	Dolby TrueHD, DTS-HD Master Audio, PCM
HDMI-ingångar	4 ingångar, 1 utgång (ARC)
Digitala ljudingångar	1 koaxial, 2 optiska
Analoga ljudingångar	6 stereo RCA
Förförstärkarutgångar	1 subwoofer
FM/AM-radio	Ja, 40 förinställningar
Nätverksfunktioner	Inga
Fjärrkontroll	Ingår
Rengöring	Torr och mjuk trasa, utan kemikalier
Säkerhet	Koppla ur före rengöring, undvik fukt
Reservdelar och reparerbarhet	Finns hos Yamahas kundtjänst

Vanliga frågor - HTR-4065 YAMAHA

Hur ansluter man en TV till receivern?

Använd en HDMI-kabel från receiverns HDMI ARC-utgång till TV:ns HDMI ARC-ingång. Se till att ARC-funktionerna är aktiverade i inställningarna.

Hur konfigurerar man högtalarna automatiskt?

Använd det medföljande YPAO-systemet. Placera den medföljande mikrofonen på lyssningspositionen och starta konfigurationen från menyn.

Vad gör man om enheten inte startar?

Kontrollera att strömkabeln är ordentligt ansluten och att uttaget fungerar. Om problemet kvarstår, kontrollera den interna säkringen.

Hur växlar man mellan ingångskällorna?

Använd INPUT-knappen på fjärrkontrollen eller vredet på frontpanelen för att välja önskad källa.

Ljudet är distorderat, vad gör man?

Kontrollera att volymen inte är för hög och att utjämningsinställningarna är lämpliga. Försök att inaktivera ljudbehandlingar som Virtual Cinema.

Hur rengör man receivern?

Använd en torr och mjuk trasa. Använd aldrig kemikalier, alkohol eller slipande rengöringsmedel. Koppla ur enheten före rengöring.

Kan jag bi-ampa framhögtalarna?

Ja, om dina högtalare tillåter det. Tilldela Surround Back-terminalerna till framhögtalarna i inställningarna och använd två kablar per högtalare.

Hur återställer man receivern till fabriksinställningarna?

Håll ned STRAIGHT-knappen medan du slår på enheten. Släpp knappen när menyn visas. Bekräfta återställningen.

Vilka högupplösta ljudformat stöds?

Receivern stöder Dolby TrueHD, DTS-HD Master Audio och flerkanalig PCM upp till 192 kHz/24 bitar.

Var hittar jag programuppdateringar?

Uppdateringar finns på Yamahas webbplats. Gå till avsnittet 'Support' för din modell och följ uppdateringsinstruktionerna.

BRUKSANVISNING HTR-4065 YAMAHA

Det här dokumentet beskriver hur du installerar ett 5.1- eller 7.1-kanalsystem (HTR-5065) och spelar upp surroundljud från en BD/DVD-skiva via enheten.

För att minska inverkan på miljön kommer bruksanvisningen för den här produkten på en CD-ROM-skiva. Mer information om produkten finns i bruksanvisningen på den medföljande CD-ROM-skivan.

PDF-versioner av den här guiden och av "Bruksanvisning" kan hämtas på följande webbplats: http://download.yamaha.com/

1 Förberedelser

Tillbehör

Kontrollera att följande tillbehör medföljer produkten.

□ Fjärrkontroll □ Batterier

□ Säkerhetsanvisningar □

Snabbin Installationsguide

- Bilderna av huvudenheten och fjärrkontrollen i den här guiden föreställer, om inget annat anges, den modell av HTR-5065 som såljs i USA.

Kablar som krävs för anslutningar

Följande kablar (som ej medföljer) behövs för att bygga upp systemet enligt det här dokumentet.

• Högtalarkablar (beroende på antalet högtalare)
  • HDMI-kablar (2 st.)
  • Ljudstiftkabel (1 st.)
• Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel])

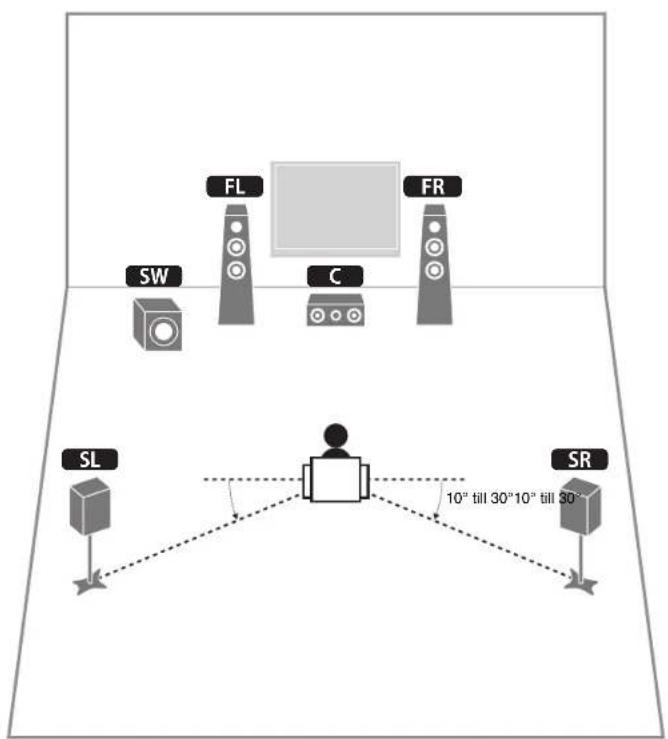

2 Placera högtalare

Installera högtalarna i rummet med hjälp av följande diagram som referens.

Mer information om andra högtalarsystem finns i "Bruksanvisning".

5.1-kanalsystem

7.1-kanalsystem

(gäller endast HTR-5065)

FL Framhögtalare (L)
FR Framhögtalare (R)
C Mitthögtalare
SL Surroundhögtalare (L)
SR Surroundhögtalare (R)
SBL Bakre surroundhögtalare (L)
SBR Bakre surroundhögtalare (R)
SW Subwoofer

3 Ansluta högtalare/subwoofer

• (Endast modell för USA)
Som standard är receivem konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in högtalarimpedansen på receivem till "6 Ω MIN". Mer information finns i "Ställa in impedansen för högtalare" i "Bruksanvisning".
• (Undantaget USA-modell)
Använd högtalare med en impedans på minst 6 Ω.
• Använda en subwoofer med inbygod förstärkare.
- Innan du ansluter högtalama ska du dra ut receiverns nätkabel från vägguttaget och stänga av subwootern.
- Se till att trådarna i högtalarkabeln inte vidrör de andras eller kommer i kontakt med metaldelarna på receivem. Det kan skada receivem eller högtalarna. Om högtalarkablarna kortsluts visas "Check SP Wires" på frontpanelens display när receivem slås på.

■ Ansluta högtalarkablar

Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontakten (-) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarına är färgade för att tydligt visa var de ska kopplas in ansluter du den svarta kabeln till minuskontakten och den andra kabeln till pluskontakterna.

①Skala bort cirka 10 mm av isoleringen från ändama av högtalarkablarna och tvinna ihop de blottade trådarna i kabeln ordentligt.

②Lossa högtalarkontakten.

③För In de blottade trådarna på högtalarkabeln i öppningen på sidan (uppe till höger eller nere till vänster) av kontakten.

④Dra åt utgången.

Använda en banankontakt

(Endast modeller för USA och Kina)

①Dra åt högtalarkontakten.

②För in en banankontakt så långt det går i högtalarkontakten.

Banankontakt

1 Anslut de främre högtalarna (FL / FR) till kontakterna som är märkta med FRONT (L/®).

2 Anslut mitthögtalaren (C) till kontakten som är märkt CENTER.

3 Anslut surroundhögtalarna (SL/SR) till kontakterna som är märkta SURROUND BACK (L/®).

4 Anslut subwoofern (SW) till SUBWOOFER-uttaget.

För 7.1-kanalsystem (gäller endast HTR-5065)

Anslut de bakre surroundhögtalarna (SBL/SBR) till SURROUND BACK (L/®)-kontakterna.

①Anslut en BD/DVD-spelare till receivern med en HDMI-kabel.
Om BD/DVD-spelaren redan är ansluten direkt till en TV via en HDMI-kabel, kopplar du ur denna kabel från TV:n och ansluter den i stället till receivorn.
②Anslut en TV till receivem med den andra HDMI-kabeln.
③Anslut en TV till receivern med den digitala optiska kabeln.
Denna koppling är nödvändig för att återge TV-ljudet genom receivern. Denna anslutning är inte nödvändig om din TV har stöd för ARC (Audio Return Channel).
④Anslut nätkabeln till ett vägguttag.

2 Slå på receivern, TV:n och BD/DVD- spelaren.

3 Använd TV:ns fjärrkontroll och ställ in TV-ingången till videosignalen från receivern.

Kopplingarna är färdiga. Fortsätt till nästa sida för optimering av högtalarinställningarna.

- Om du ansluter en TV till receivem med en HDMI-kabel kan du konfigurera inställningarna på receivern via en meny som visas på TV:n. Dessutom kan du välja ett bildskärmsspråk: engelska (standard), franska, tyska, spanska, ryska eller kinosiska. Mer information finns i "Bruksanvisning". I den här guiden används engelskspråkiga menyskärmar som exempel.

5 Automatisk optimering av högtalarinställningarna (YPAO)

Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och avständet mellan dem och lyssningsplatsen måts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet.

• Under mätningen går testtonerna ut på hög volym. Tänk på att små barn kan bli skrämda av testtonerna. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra.
• Du kan inte justera volymen under mättningsprocessen.
• Det ska vara så tyst som möjligt i rummet under måtningsprocessen.
  • Anslut inte hôrlurar.
• Stå inte mellan högtalarna och YPAO-mikrofonen medan mätningen pågår (cirka 3 minuter).
• Ställ dig i ett hörn i rummel eller gå ut ur det.

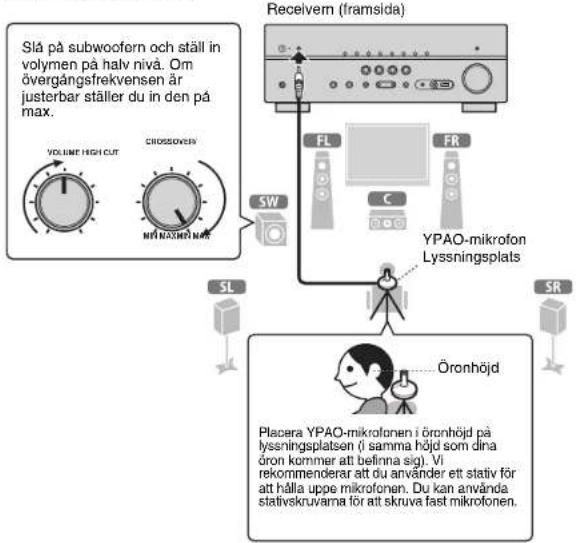

Förbereda för YPAO

1 Anslut YPAO-mikrofonen till YPAO MIC-jacket på frontpanelen. Följande bild visas.

- Om du vill avbryta kan du antingen koppla ur YPAO-mikrofonen eller använda markörknapparna för att välja "Exit" och sedan trycka på ENTER innan mätningen har påbörjats.

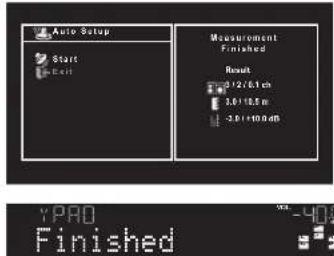

2 Tryck på SETUP när du vill påbörja mätningen. Mätningen påbörjas inom 10 sekunder. Följande skärm visas på TV:n när mätningen är slutförd.

• Om ett felmeddelande (t.ex. E-1) eller varningsmeddelande (t.ex. W-2) visas, se "Felmeddelanden" eller "Varningsmeddelanden" i "Bruksanvisning".
• Om varningsmeddelandet "W-1:Out of Phase" visas, se "Om 'W-1:Out of Phase' visas".

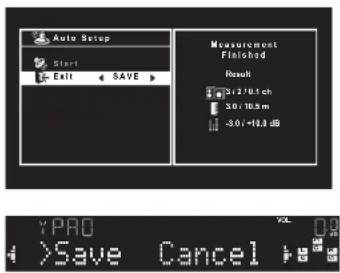

3 Använd markörknapparna (◀/▶) för att välja "SAVE" (Save) och tryck sedan på ENTER.

4 Koppla ur YPAO-mikrofonen från receivern.

Optimeringen av högtalarinställningarna är nu färdig.

- Eftersom YPAO-mikrofonen är känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (till exempel ovanpå AV-ultrustning).

Om "W-1:Out of Phase" visas

Följ instruktionerna nedan för att kontrollera högtalaranslutningarna. Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas även om högtalarna är korrekt anslutna.

①Titta på indikatorerna på frontdisplayen och se vilken högtalare problemet gäller.

Problemhögtalare (blinkar)

②Kontrollera de kabelanslutningar (+/-) som gjorts för problemhögtalaren.

Om högtalaren är korrekt ansluten:

Spara de aktuella inställningarna. Gå vidare till steg 3.

Om högtalaren är felaktigt ansluten:

Stäng av receivern och återanslut högtalarkabeln. Gör sedan om YPAO-mätningen igen.

6 Uppspelning av BD/DVD-skivor

Nu är det dags att spela upp en BD/DVD-skiva.

Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1-kanaler eller fler) för att kunna uppleva surroundljudet från receivern.

1 Tryck på HDMI 1 och välj "HDMI 1" som ingångskälla.

2 Starta uppspelningen på BD/DVD-spelaren.

3 Tryck upprepade gånger på STRAIGHT och välj "STRAIGHT".

- Når "STRAIGHT" (rak avkodning) är aktiverad återger varje högtalare varje kanalljudsignal direkt (utan ljudfältsbehandling). - (gäller endast HTR-5065) Om du spelar upp 5.1-kanalljud på ett 7.1-kanalsystem, hörs inget ljud från de bakre surroundhögtalama.

4 Tryck på VOLUME för att justera volymen.

Den grundläggande inställningsprocessen är nu slutförd.

Om surroundljudet inte fungerar

Ljud spelas bara upp ur framhögtalarna vld uppspelning av flerkanalsljud

Kontrollera inställningen för utmatning av digitalt ljud på BD/DVD-spelaren.

Den kan vara inställd på att mata ut 2-kanalljud (t.ex. PCM).

Inget ljud hörs från en viss högtalare

Se "Felsökning" i "Bruksanvisning".

Många fler funktioner!

Receivern har flera andra funktioner. Mer information om hur du får ut mesta möjliga av din receiver finns i "Bruksanvisning" på den medföljande CD-ROM-skivan.

Ansluta andra uppspelningsenheter

Anslut ljudenheter (till exempel CD-spelare), spelkonsoler, videokameror och många fler.

Välja ljudläge

Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat.

Uppspelning från en iPod

Genom att använda den USB-kabel som medföljde din iPod kan du njuta av musiken i den med din receiver.

Lyssna på FM/AM-radio
Spela upp musik från en USB-lagringsenhet
■ Spela upp nätverksinnehåll
Välja ingångskälla och favoritinställningar samtidigt

Mer information finns i "Vad du kan göra med receivern".
