BEDIENUNGSANLEITUNG EXPRESSION PHOTO XP-750 EPSON

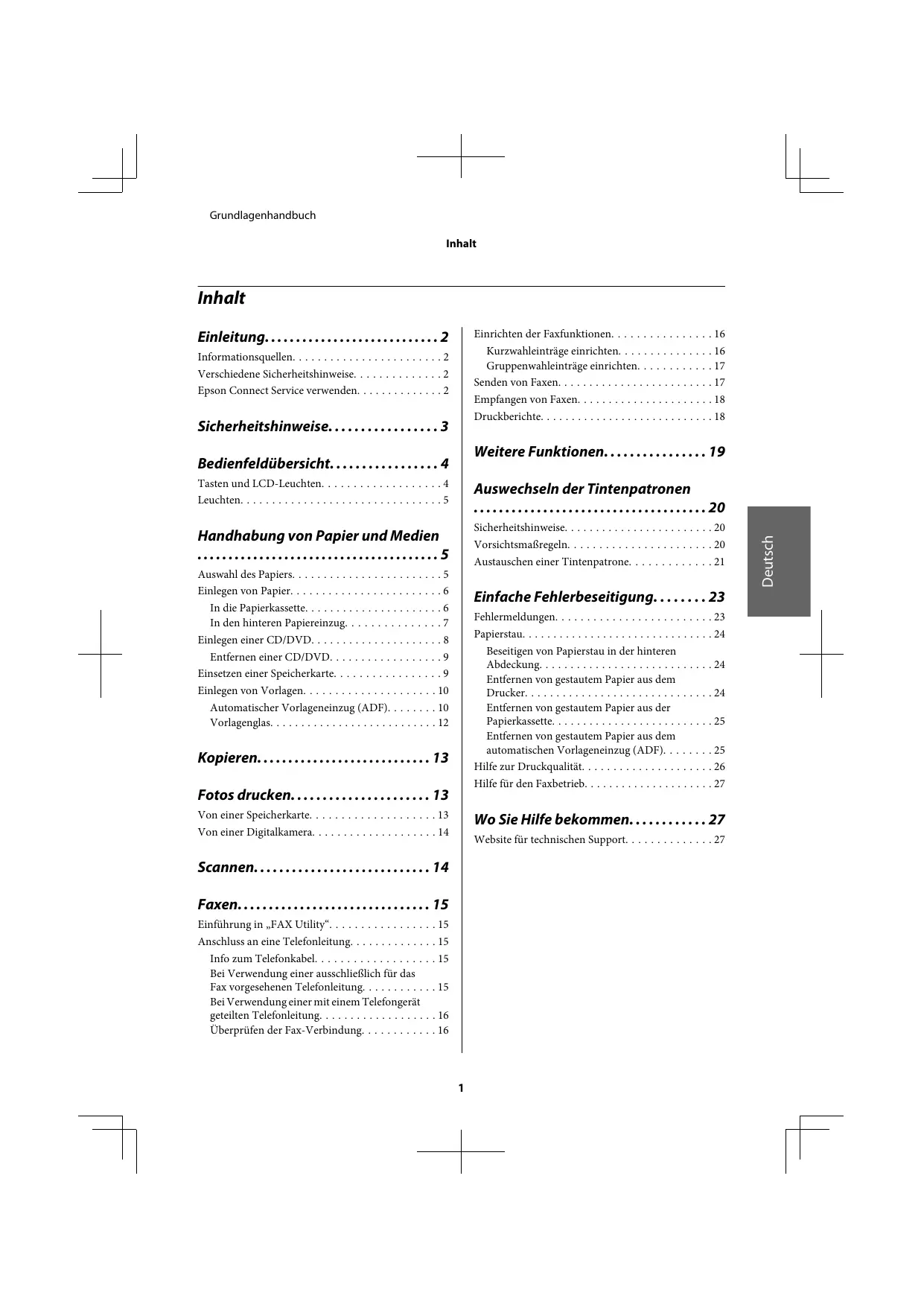

Grundlagenhandbuch Inhalt Inhalt Einrichten der Faxfunktionen. . . . . . . . . . . . . . . Kurzwahleinträge einrichten. . . . . . . . . . . . . . Gruppenwahleinträge einrichten. . . . . . . . . . . Senden von Faxen. . . . . . . . . . . . . . . . . . . . . . . . Empfangen von Faxen. . . . . . . . . . . . . . . . . . . . . Druckberichte. . . . . . . . . . . . . . . . . . . . . . . . . . . Einleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Informationsquellen. . . . . . . . . . . . . . . . . . . . . . . . 2 Verschiedene Sicherheitshinweise. . . . . . . . . . . . . . 2 Epson Connect Service verwenden. . . . . . . . . . . . . . 2 Sicherheitshinweise. . . . . . . . . . . . . . . . . 3 Weitere Funktionen. . . . . . . . . . . . . . . . 19 Bedienfeldübersicht. . . . . . . . . . . . . . . . . 4 Tasten und LCD-Leuchten. . . . . . . . . . . . . . . . . . . 4 Leuchten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . 20 Vorsichtsmaßregeln. . . . . . . . . . . . . . . . . . . . . . . 20 Austauschen einer Tintenpatrone. . . . . . . . . . . . . 21 Auswahl des Papiers. . . . . . . . . . . . . . . . . . . . . . . . 5 Einlegen von Papier. . . . . . . . . . . . . . . . . . . . . . . . 6 In die Papierkassette. . . . . . . . . . . . . . . . . . . . . . 6 In den hinteren Papiereinzug. . . . . . . . . . . . . . . 7 Einlegen einer CD/DVD. . . . . . . . . . . . . . . . . . . . . 8 Entfernen einer CD/DVD. . . . . . . . . . . . . . . . . . 9 Einsetzen einer Speicherkarte. . . . . . . . . . . . . . . . . 9 Einlegen von Vorlagen. . . . . . . . . . . . . . . . . . . . . 10 Automatischer Vorlageneinzug (ADF). . . . . . . . 10 Vorlagenglas. . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Einfache Fehlerbeseitigung. . . . . . . . 23 Fehlermeldungen. . . . . . . . . . . . . . . . . . . . . . . . Papierstau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Beseitigen von Papierstau in der hinteren Abdeckung. . . . . . . . . . . . . . . . . . . . . . . . . . . Entfernen von gestautem Papier aus dem Drucker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Entfernen von gestautem Papier aus der Papierkassette. . . . . . . . . . . . . . . . . . . . . . . . . Entfernen von gestautem Papier aus dem automatischen Vorlageneinzug (ADF). . . . . . . Hilfe zur Druckqualität. . . . . . . . . . . . . . . . . . . . Hilfe für den Faxbetrieb. . . . . . . . . . . . . . . . . . . . Kopieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Fotos drucken. . . . . . . . . . . . . . . . . . . . . . 13 Von einer Speicherkarte. . . . . . . . . . . . . . . . . . . . 13 Von einer Digitalkamera. . . . . . . . . . . . . . . . . . . . 14

• Wo Sie Hilfe bekommen p. 27
• Website für technischen Support p. 27
• Scannen p. 14
• Faxen p. 15

Deutsch Auswechseln der Tintenpatronen

Handhabung von Papier und Medien

Einführung in „FAX Utility“. . . . . . . . . . . . . . . . Anschluss an eine Telefonleitung. . . . . . . . . . . . . Info zum Telefonkabel. . . . . . . . . . . . . . . . . . Bei Verwendung einer ausschließlich für das Fax vorgesehenen Telefonleitung. . . . . . . . . . . Bei Verwendung einer mit einem Telefongerät geteilten Telefonleitung. . . . . . . . . . . . . . . . . . Überprüfen der Fax-Verbindung. . . . . . . . . . .

Grundlagenhandbuch Einleitung Einleitung Verschiedene Sicherheitshinweise Informationsquellen Die Anmerkungen in diesem Handbuch unter „Vorsicht“, „Wichtig“ und „Hinweis“ werden wie nachfolgend dargestellt und haben die folgende Bedeutung. Die neueste Version der folgenden Handbücher finden Sie auf der Epson Support-Website. http://www.epson.eu/Support (Europa) http://support.epson.net/ (außerhalb Europas) !Vorsicht Diese Warnhinweise müssen unbedingt beachtet werden, um Körperverletzungen zu vermeiden. ❏ Hier starten (Papier): Liefert Informationen zum Einrichten des Geräts und zur Installation der Software. Wichtig c Anmerkungen dieser Art müssen befolgt werden, ❏ Grundlagenhandbuch (Papier): um Schäden am Drucker oder Computer zu vermeiden. Enthält grundlegende Informationen für die Verwendung des Produkts ohne Computer. Hinweis Hinweise enthalten nützliche Tipps zu Betrieb und Einsatzmöglichkeiten dieses Produktes. ❏ Benutzerhandbuch (PDF): Enthält ausführliche Anleitungen zu Betrieb, Sicherheit und Problemlösung. Nehmen Sie dieses Handbuch, wenn Sie das Produkt mit einem Computer oder fortgeschrittene Funktionen, wie z. B. 2-seitiges Kopieren, verwenden. Zur Anzeige des PDF-Handbuchs ist Adobe Acrobat Reader 5.0 oder höher, oder Adobe Reader erforderlich. Epson Connect Service verwenden Wenn Sie Epson Connect und entsprechende Dienste anderer Unternehmen verwenden, können Sie ganz einfach direkt vom Smartphone, Tablet-PC oder Laptop aus drucken, jederzeit und praktisch überall, ja auf der ganzen Welt! Weitere Informationen zum Drucken und zu anderen Diensten finden Sie unter dem folgenden URL: https://www.epsonconnect.com/ (Epson Connect Portal) http://www.epsonconnect.eu/ (nur Europa) ❏ Netzwerkhandbuch (HTML): Liefert Netzwerkadministratoren Informationen zu sowohl den Druckertreiber- als auch Netzwerkeinstellungen. ❏ Hilfe (im Gerätedisplay): Liefert grundlegende Anleitungen zu Betrieb und Problemlösung im LCD-Bildschirm des Gerätes. Wählen Sie das Menü Hilfe im Bedienfeld.

Grundlagenhandbuch Sicherheitshinweise ❏ Stellen Sie das Gerät in der Nähe einer Steckdose auf, so dass der Stecker jederzeit problemlos herausgezogen werden kann. Das Epson Connect-Handbuch können Sie mit einem anzeigen. Doppelklick auf das Desktopsymbol ❏ Das Gerät darf nicht im Freien, in der Nähe von viel Schmutz oder Staub, Wasser, Wärmequellen oder an Standorten, die Erschütterungen, Vibrationen, hohen Temperaturen oder Feuchtigkeit ausgesetzt sind, aufgestellt oder gelagert werden. ❏ Halten Sie zwischen dem Gerät und Herzschrittmachern einen Mindestabstand von 22 cm ein. Die Funkwellen, die das Gerät aussendet, könnten die Funktion von Herzschrittmachern nachteilig beeinflussen. Sicherheitshinweise Lesen und befolgen Sie diese Hinweise, um die sichere Anwendung dieses Produkts sicherzustellen. Achten Sie darauf, dieses Handbuch zum späteren Nachschlagen aufzubewahren. Befolgen Sie außerdem alle am Gerät angebrachten Warnungen und Hinweise. ❏ Wenn das LCD-Display beschädigt ist, wenden Sie sich an Ihren Händler. Falls die Flüssigkristalllösung auf Ihre Hände gelangt, waschen Sie sie gründlich mit Seife und Wasser. Falls die Flüssigkristalllösung in die Augen gelangt, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf. ❏ Verwenden Sie ausschließlich das mit dem Produkt gelieferte Netzkabel und verwenden Sie es nicht mit anderen Geräten. Andere Kabel an diesem Produkt oder die Verwendung des mitgelieferten Netzkabels an anderen Geräten kann Feuer und Stromschläge verursachen. ❏ Vergewissern Sie sich, dass das Netzkabel den geltenden Sicherheitsvorschriften entspricht. ❏ Vermeiden Sie Telefonate während eines Gewitters. Es besteht die Gefahr eines durch den Blitz herbeigeführten elektrischen Schlags (bei Geräten mit Faxbetrieb). ❏ Versuchen Sie nie, Netzkabel, Netzstecker, Druckereinheit, Scannereinheit oder optionales Zubehör zu zerlegen, zu modifizieren oder zu reparieren, außer wenn dies ausdrücklich in den Handbüchern des Geräts angegeben ist. ❏ Verwenden Sie kein Telefon zum Melden eines Gasaustritts in der Nähe der Austrittsstelle (bei Geräten mit Faxbetrieb). Hinweis: Sicherheitshinweise für Tintenpatronen finden Sie unter: & „Auswechseln der Tintenpatronen“ auf Seite 20 ❏ In folgenden Fällen müssen Sie das Produkt vom Netz trennen und sich an einen autorisierten Kundendiensttechniker wenden: Das Netzkabel oder der Stecker ist beschädigt; Flüssigkeit ist in das Produkt eingedrungen; das Produkt ist heruntergefallen oder das Gehäuse wurde beschädigt; das Produkt arbeitet nicht mehr normal bzw. zeigt auffällige Leistungsabweichungen. Nehmen Sie keine Einstellungen vor, die nicht in der Dokumentation beschrieben sind.

Deutsch ❏ Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät gelangt und berühren Sie das Gerät nicht mit nassen Händen. Grundlagenhandbuch Bedienfeldübersicht Bedienfeldübersicht Hinweis: ❏ Das Bedienfeld-Design ist länderabhängig.

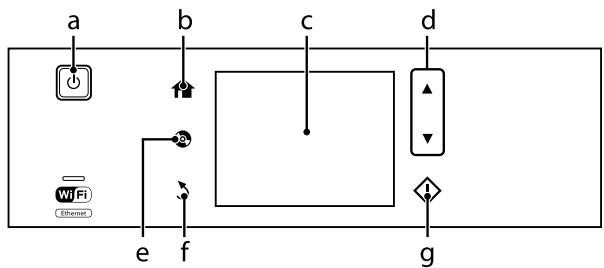

Obwohl das Bedienfeld-Design und die Bezeichnungen der auf dem LCD-Bildschirm angezeigten Menüs, Einstellungspunkte oder Optionen sich von Ihrem Gerät unterscheiden können, sind die Bedienvorgänge gleich. Tasten und LCD-Leuchten Tasten Funktion

Zum Ein- oder Ausschalten des Gerätes.

Ruft das Menü Startseite auf.

Anzeigemenüs des LCD-Bildschirms. Wenn das Gerät mit einem Touchpanel ausgestattet ist, können Sie durch Wischen auf dem LCD-Bildschirm durch die Bildschirme blättern. In der Mitte des LCD-Bildschirms schnell wischen. Wenn das Touchpanel nicht reagiert, wischen Sie mit etwas stärkerem Druck.

Menüs werden entsprechend der ausgeführten Aktion angezeigt, wie z. B. Einsetzen einer Speicherkarte. . Um die automatische Wenn das gewünschte Menü nicht angezeigt wird, drücken Sie Menüauswahl zu deaktivieren, schalten Sie jedes Element im Menü Modus für automatische Auswahl aus. Setup > Assistentfunktion > Modus für automatische Auswahl

Scrollt den Bildschirm.

Zur Anzeige des CD/DVD-Labelmenüs drücken. Mit dem Produkt können CD/DVD-Label gedruckt werden.

Bricht den Vorgang ab bzw. kehrt zum vorherigen Menü zurück.

Startet Kopieren/Drucken/Scannen/Faxen.

Grundlagenhandbuch Handhabung von Papier und Medien Leuchten Leuchten Funktion Leuchtet, wenn das Gerät eingeschaltet ist. Blinkt, wenn das Gerät Daten empfängt, wenn gedruckt/kopiert/gescannt/gefaxt, eine Tintenpatrone ausgewechselt, das Tintenzuleitungssystem befüllt oder der Druckkopf gereinigt wird. Blinkt langsam, wenn das Gerät im Energiesparmodus ist. Leuchtet, solange der Drucker mit einem Netzwerk verbunden ist. Blinkt, solange Netzwerkeinstellungen konfiguriert werden (grün: Wi-Fi/orange: Ethernet). Handhabung von Papier und Medien Auswahl des Papiers Das Gerät stellt sich automatisch auf die in den Druckeinstellungen ausgewählte Papiersorte ein. Aus diesem Grund ist die Einstellung der richtigen Papiersorte besonders wichtig. So erkennt das Gerät, welches Papier gerade verwendet wird, und stellt die Tintendeckung entsprechend ein. In der Tabelle unten sind die Einstellungen für das Papier aufgelistet. Für dieses Papier LCD-Papiertyp Normalpapier* Normalpapier Epson Bright White Ink Jet Paper (Weißes Tintenstrahlpapier)* Normalpapier Epson Ultra Glossy Photo Paper (Ultrahochglanz-Fotopapier) Hochglänzend Epson Premium Glossy Photo Paper (Premium-Hochglanz-Fotopapier) Prem. glänzend Epson Premium Semigloss Photo Paper (Premium-Seidenglanz-Fotopapier) Prem. glänzend Epson Glossy Photo Paper (Fotopapier, glänzend) Glänzend Epson Photo Paper (Fotopapier) Fotopapier Epson Photo Quality Ink Jet Paper (Fotoqualität-Tintenstrahlpapier) Matt Epson Matte Paper–Heavyweight (Mattes Papier schwer) Matt Epson Double-Sided Matte Paper (Doppelseitiges mattes Papier) Matt Epson Photo Stickers (Foto-Aufkleber) Fotoaufkleber

• Mit diesem Papier kann 2-seitig gedruckt werden.

Deutsch Hinweis: Weitere Informationen zu den im LCD-Bildschirm angezeigten Symbolen finden Sie unter Hilfe im Bedienfeld. Grundlagenhandbuch Handhabung von Papier und Medien Einlegen von Papier

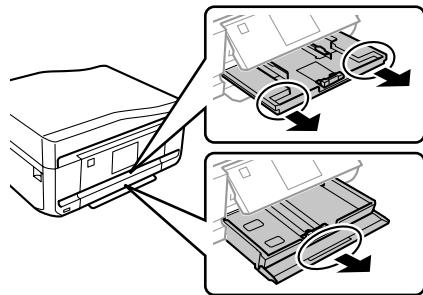

Ziehen Sie die Papierkassette heraus.

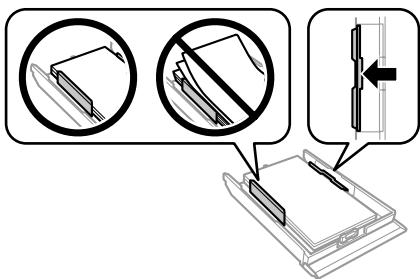

Die Papierführungsschienen an die Kanten der Papierkassette schieben. In die Papierkassette Hinweis: ❏ Für die Anleitung in diesem Abschnitt wurde die Kassette 2 verwendet, sie gilt jedoch genauso für die Kassette 1.

Papiertyp und -format sowie Fassungskapazität sind für Kassette 1 und 2 unterschiedlich. Weitere Informationen dazu finden Sie im PDFBenutzerhandbuch.

Eine Anleitung zum Einlegen von Umschlägen oder eines Blattes mit Photo Stickers (Foto-Aufkleber) finden Sie in der PDF-Benutzerhandbuch.

Öffnen Sie die vordere Abdeckung. Hinweis: Wenn Sie Papier im Legal-Format verwenden, entfernen Sie das CD/DVD-Fach und erweitern Sie dann die Kassette 2 (siehe Abbildung). Hinweis: Wenn das Ausgabefach ausgefahren ist, schließen Sie es bevor Sie die Papierkassette herausziehen.

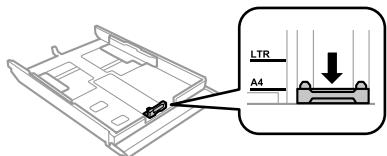

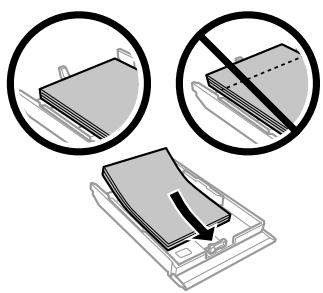

Die Papierführungsschiene auf das verwendete Papierformat schieben. Grundlagenhandbuch Handhabung von Papier und Medien

Papier gegen die Papierführungsschiene mit der bedruckbaren Seite nach unten einlegen und darauf achten, dass das Papier nicht über das Kassettenende hinausragt. Halten Sie die Kassette flach und setzen Sie sie langsam und vorsichtig wieder in das Gerät ein.

Hinweis: ❏ Das Papier vor dem Einlegen aufstoßen und die Papierkanten ausrichten.

Nehmen Sie die Papierkassette nicht herausnehmen oder setzen Sie sie nicht ein, solange der Drucker druckt. In den hinteren Papiereinzug Legen Sie Normalpapier nicht über die sich innen an der Papierführungsschiene befindlichen Linie unterhalb der Pfeilmarkierung ein. Bei Epson-Spezialmedien darauf achten, dass die Blattanzahl unter dem für das Medium festgelegten Maximum liegt. Hinweis: Obwohl der Druck auf Papier mit einer Dicke von 0,05 bis 0,6 mm möglich ist, kann es sein, dass einige harte Papiere auch bei einer Dicke im angegebenen Bereich schwer zu transportieren sind. Wenn Sie Kassette1> 2 als Papierquelle wählen, legen Sie in beiden Kassetten Papier mit demselben Typ und Format ein.

Die Papierführungsschienen an die Papierkanten schieben. Druckauftrag an das Gerät senden (vom Computer oder im Bedienfeld). Hinweis: Vor dem Senden des Druckauftrages können Sie kein Papier in den hinteren Papiereinzug einlegen.

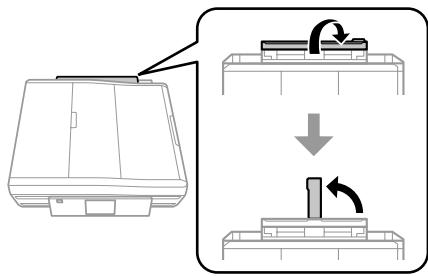

Abdeckung des hinteren Papiereinzuges öffnen und die Papierstütze herausziehen. Deutsch Hinweis: ❏ Lassen Sie genügend Platz vor dem Gerät frei, damit das Papier ungehindert ausgegeben werden kann. Grundlagenhandbuch Handhabung von Papier und Medien

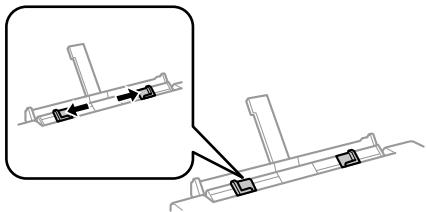

Papierführungsschiene verschieben. Einlegen einer CD/DVD c ❏Wichtig: Setzen Sie das CD/DVD-Fach nicht ein, während das Gerät in Betrieb ist. Andernfalls kann das Gerät beschädigt werden, oder die CD/DVD wird verschmutzt oder zerkratzt.

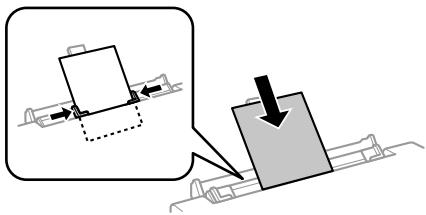

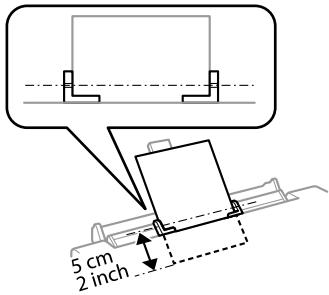

Ein Einzelblatt mit der bedruckbaren Seite nach oben in der Mitte des hinteren Papiereinzuges einlegen und dann die Papierführungsschiene einstellen. Die bedruckbare Seite ist oft weißer oder heller als die Rückseite. Beim Ausfahren/Einfahren des CD/ DVD-Fachs darauf achten, dass das Papierausgabefach leer ist. Hinweis: Sie können auch auf eine Blu-ray Disc ™ drucken.

Im Bedienfeld laden wählen.

Das Bedienfeld so weit wie möglich nach oben stellen. drücken und dann CD/DVD Hinweis: Das Papier so einlegen, dass die Vorderkante ca. 5 cm von der Kerbe in den Papierführungsschienen entfernt ist. Hinweis: Wenn das Ausgabefach ausgefahren ist, schließen das Ausgabefach und die vordere Abdeckung.

x drücken. Hinweis: Nach einer bestimmten Zeit wird das Papier automatisch ausgeworfen.

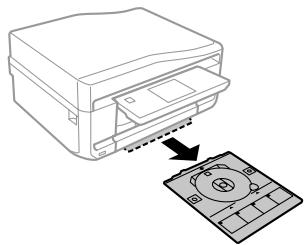

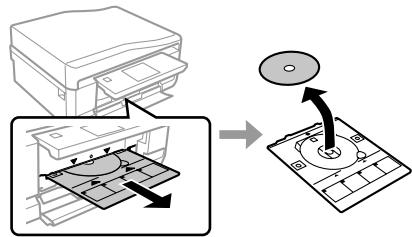

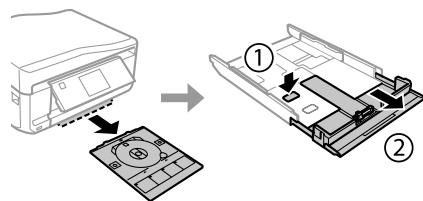

Grundlagenhandbuch Handhabung von Papier und Medien CD/DVD-Fach aus dem Gerät herausnehmen. Entfernen einer CD/DVD

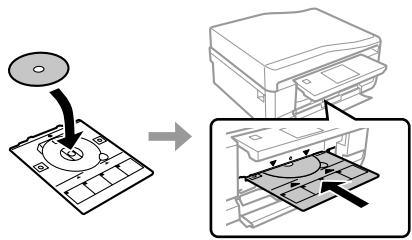

Eine CD/DVD mit der bedruckbaren Seite nach oben in das CD/DVD-Fach einlegen und das Fach in das Gerät einsetzen. Darauf achten, dass die Markierungen u am Fach und die Markierungen d am Gerät so übereinstimmen, dass die Linie am Fach mit dem Gerät ausgerichtet ist. Das CD/DVD-Fach aus dem Gerät herausnehmen und dann die CD/DVD aus dem Fach entfernen. !Vorsicht: Achten Sie beim Herausnehmen darauf, dass die Oberfläche der CD/DVD nicht zerkratzt wird.

Bedienfeld absenken.

Das CD/DVD-Fach wieder in den Schlitz unten am Gerät einsetzen. Einsetzen einer Speicherkarte Im LCD-Bildschirm auf Fertig drücken. Sie können Fotos auf Speicherkarten drucken oder Scandaten auf einer Speicherkarte speichern. Die folgenden Speicherkarten werden unterstützt. Hinweis: Nach Ablauf einer bestimmten Zeit wird das CD/ DVD-Fach automatisch ausgeworfen. SD, miniSD, microSD, SDHC, miniSDHC, microSDHC, SDXC, microSDXC, MultiMediaCard, MMCplus, MMCmobile, MMCmicro, Memory Stick Duo, Memory Stick PRO Duo, Memory Stick PRO-HG Duo, Memory Stick Micro, MagicGate Memory Stick Duo, CompactFlash, Microdrive

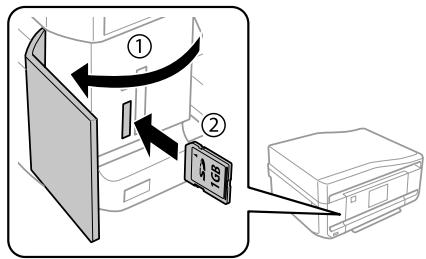

Grundlagenhandbuch Handhabung von Papier und Medien Wichtig c Für die folgenden Speicherkarten ist ein Adapter c ❏Wichtig Versuchen Sie nicht, die Karte mit Gewalt erforderlich. Setzen Sie die Karte nicht ohne Adapter in den Steckplatz, andernfalls könnte die Karte feststecken.

ganz in den Kartenschlitz zu schieben. Sie sollte noch etwas herausstehen.

Memory Stick Micro Die Speicherkarte nicht entfernen, solange die Lampe blinkt. Die Daten auf der Speicherkarte können sonst verloren gehen. Hinweis: ❏ Wenn auf einer Speicherkarte mehr als 999 Bilder enthalten sind, werden die Bilder automatisch in Gruppen aufgeteilt und der Gruppenauswahlbildschirm wird angezeigt. Wählen Sie die Gruppe mit dem Bild, das Sie drucken möchten. Die Fotos werden nach Aufnahmedatum sortiert.

Wählen Sie zur Auswahl einer anderen Gruppe Fotos drucken im Menü Startseite. Wählen Sie dann Optionen, Speicherort wählen und dann Ordner auswählen oder Gruppe auswählen. Abdeckung öffnen und eine Karte einsetzen. Einlegen von Vorlagen Automatischer Vorlageneinzug (ADF) Hinweis: Der automatische Vorlageneinzug ist nur für den XP-850 verfügbar.

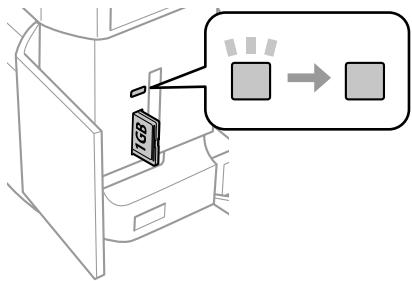

Die Lampe muss leuchten. Zum schnellen Kopieren, Scannen oder Faxen von mehreren Seiten können Sie die Vorlagen in den automatischen Vorlageneinzug (ADE) einlegen. Mit dem ADE können beide Seiten eines Dokuments gescannt werden. Wählen Sie dazu die Option im Kopiereinstellungsmenü. Die folgenden Vorlagen können Sie im ADE verwenden. = ein, Format A4/Letter/Legal Typ Normalpapier Gewicht 64 g/m2 bis 95 g/m2 Fassungsvermögen 30 Blätter oder 3 mm oder weniger (A4, Letter)/10 Blätter (Legal) = blinkt

Grundlagenhandbuch Handhabung von Papier und Medien Wenn über den automatischen Vorlageneinzug ein doppelseitiges Dokument gescannt wird, ist das Legal-Format nicht verfügbar.

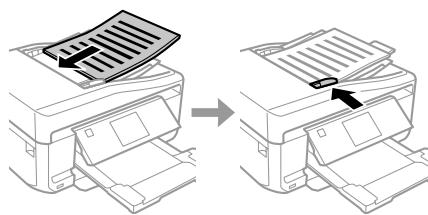

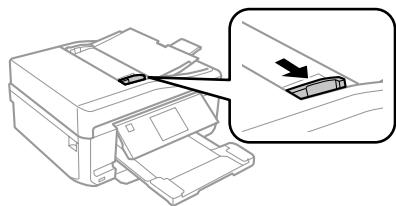

Schieben Sie die Papierführungsschiene des automatischen Vorlageneinzugs auseinander.

Legen Sie die Vorlagen mit der Druckseite nach oben und der kurzen Kante zuerst in den automatischen Vorlageneinzug, und verschieben Sie die Papierführungsschiene so, dass sie bündig an den Vorlagen anliegt. Wichtig: c Vermeiden Sie die folgenden Vorlagen, um

Dokumente, die mit Büroklammern, Heftklammern usw. zusammengeheftet sind

Dokumente, auf die Klebeband oder Papier geklebt ist

Fotos, Overheadprojektor-Folien oder Thermalpapier

Abgerissenes, zerknittertes Papier oder Papier mit Löchern

Glätten Sie die Kanten der Vorlagen auf einer ebenen Oberfläche.

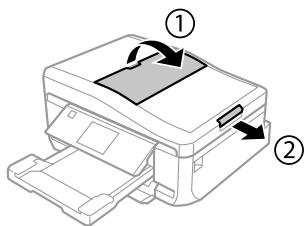

Öffnen Sie das ADE-Eingabefach und ziehen Sie dann die Ausgabefach-Erweiterung heraus. Hinweis: Das Symbol ADE wird angezeigt, wenn Vorlagen im automatischen Vorlageneinzug eingelegt sind.

Deutsch Papierstau zu verhindern. Verwenden Sie für solche Vorlagen das Vorlagenglas. Grundlagenhandbuch Handhabung von Papier und Medien Hinweis: ❏ Legen Sie die Vorlagen für ein Layout A4, 2 hoch kop. wie unten dargestellt ein. Achten Sie darauf, dass die Ausrichtung der Vorlage mit den Einstellungen für die Dokumentausrichtung übereinstimmen.

Legen Sie das Original mit der Druckseite nach unten auf das Vorlagenglas und schieben Sie es in die vordere rechte Ecke.

Schließen Sie die Abdeckung vorsichtig. Hinweis: Befindet sich ein Dokument im automatischen Vorlageneinzug (ADE) und eins auf dem Vorlagenglas, hat das Dokument im Vorlageneinzug (ADE) Vorrang. Wenn Sie die Kopierfunktion mit dem automatischen Vorlageneinzug verwenden, sind die Druckeinstellungen folgendermaßen fest eingestellt: Verkl./Vergr. - Tats. Größe, Papiertyp Normalpapier und Papiergröße - A4. Der Ausdruck wird abgeschnitten, wenn Sie eine Vorlage kopieren, die größer als A4 ist. Einlegen einer CD Legen Sie die CD mit der Abspielseite nach unten in die Mitte. Vorlagenglas

Öffnen Sie die Vorlagenabdeckung. Einlegen von Fotos Legen Sie Fotos mit 5 mm Abstand ein.

Grundlagenhandbuch Kopieren Fotos drucken Hinweis: Sie können gleichzeitig ein Foto oder mehrere Fotos verschiedener Größen kopieren, wenn diese größer als 30 x 40 mm sind. Von einer Speicherkarte Kopieren Führen Sie zum Kopieren von Dokumenten die folgenden Schritte aus. Legen Sie Papier in die Kassette 2 ein. & „In die Papierkassette“ auf Seite 6

Legen Sie das Original ein. & „Einlegen von Vorlagen“ auf Seite 10

Rufen Sie im Menü Startseite den Modus Kopie auf.

Drücken Sie + oder - zum Einstellen der Anzahl Exemplare.

Stellen Sie die Farbe ein.

Drücken Sie d und konfigurieren Sie die Kopiereinstellungen.

Wählen Sie die geeigneten Kopiereinstellungen, wie z. B. Papierformat, Papiertyp und Papierqualität.

Setzen Sie eine Speicherkarte ein. & „Einsetzen einer Speicherkarte“ auf Seite 9 Hinweis: Sie können Fotos auch von einem externen USB-Gerät drucken.

Rufen Sie im Menü Startseite den Modus Fotos drucken auf.

Wählen Sie ein Foto und drücken Sie + oder zum Einstellen der Anzahl Exemplare. Hinweis: ❏ Sie können das Foto zuschneiden und vergrößern. Drücken Sie auf Bearbeiten und Beschneiden/ Zoomen und stellen Sie das Foto ein. Hinweis: ❏ Vor dem Kopieren können Sie das Kopierergebnis in einer Vorschau anzeigen.

Legen Sie Fotopapier in die Papierkassette ein. & „In die Papierkassette“ auf Seite 6 Es sind Kopien in verschiedenen Layouts einstellbar, wie z. B. 2-seitige Kopie, 2-fach Kopie, usw. Ändern Sie die 2-seitigen oder anderen Layouteinstellungen nach Bedarf. Starten Sie das Kopieren mit x.

Möchten Sie weitere Fotos auswählen, drücken Sie auf y wiederholen Sie Schritt 4.

Wenn Sie die Bilder korrigieren möchten, drücken Sie Bearbeiten und Fotokorrektur und stellen Sie das Foto ein. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

Wenn die Bildschirmanzeige (z. B. „-“,„+“ oder Menüs) verschwindet, berühren Sie den LCD-Bildschirm.

Drücken Sie auf Einstel. und konfigurieren Sie dann die Druckeinstellungen. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

Starten Sie den Druck mit x. Hinweis Im PDF-Benutzerhandbuch finden Sie weitere Druckfunktionen und die Menüpunkte des Menüs Fotos drucken. Hinweis: Im PDF-Benutzerhandbuch finden Sie weitere Kopierfunktionen und die Menüpunkte des Menüs Kopie.

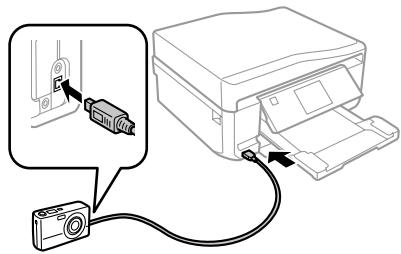

Grundlagenhandbuch Scannen Von einer Digitalkamera Hinweis: ❏ Abhängig von den Einstellungen von Drucker und Digitalkamera werden einige Papiertyp-, Größenund Layout-Kombinationen unter Umständen nicht unterstützt.

Legen Sie Fotopapier in die Papierkassette ein. & „In die Papierkassette“ auf Seite 6

Nehmen Sie eine Speicherkarte heraus.

Rufen Sie im Menü Startseite den Modus Setup auf.

Geben Sie Setup extern.Gerät ein. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

Wählen Sie Druckeinstellungen.

Konfigurieren Sie die geeigneten Druckeinstellungen. Verschieben Sie den Bildausschnitt bei Bedarf nach unten.

Hinweis: ❏ Wenn Sie die Daten auf eine Speicherkarte scannen möchten, setzen Sie zuerst eine Speicherkarte ein. & „Einsetzen einer Speicherkarte“ auf Seite 9 Verbinden Sie die Kamera über ein USB-Kabel mit dem Drucker, und schalten Sie anschließend den Drucker ein.

Scannen Sie können Dokumente scannen und das gescannte Bild vom Gerät auf eine Speicherkarte oder einen angeschlossenen Computer senden. Zum Drucken schlagen Sie im Handbuch Ihrer Kamera nach. Kompatibilität PictBridge Dateiformat JPEG Bildgröße 80 × 80 Pixel bis 9200 × 9200 Pixel Einige Einstellungen Ihrer Digitalkamera werden in der Ausgabe ggf. nicht wiedergegeben. Wenn Sie den Dienst In Cloud scannen verwenden möchten, doppelklicken Sie auf das Symbol auf dem Desktop und lesen Sie die Anleitung von Epson Connect.

Platzieren Sie Ihr(e) Original(e). & „Einlegen von Vorlagen“ auf Seite 10

Rufen Sie im Menü Startseite den Modus Scan auf.

Wählen Sie einen Scan-Menüpunkt aus.

Wenn Sie Scan auf Sp.-karte wählen, können Sie Scaneinstellungen ändern. Wenn Sie Scannen an PC wählen, wählen Sie den Computer.

Starten Sie den Scan mit x. Hinweis: Im PDF-Benutzerhandbuch finden Sie weitere Scanfunktionen und die Menüpunkte des Menüs Scan. Ihr gescanntes Bild wurde gespeichert.

Grundlagenhandbuch Faxen Anschluss an eine Telefonleitung Faxen Hinweis: ❏ Im PDF-Benutzerhandbuch finden Sie weitere Kopierfunktionen und die Menüpunkte des Menüs Fax.

Info zum Telefonkabel Verwenden Sie ein Telefonkabel mit den folgenden Anschlussmerkmalen. Die Faxfunktion ist nur für den XP-850 verfügbar. ❏ RJ-11-Telefonkabel ❏ RJ-11-Telefongerätverbindung Einführung in „FAX Utility“ Das „FAX Utility“ ist eine Software, mit der Daten, wie z. B. in einem Textverarbeitungsprogramm oder einer Tabellenkalkulation erstellte Dokumente, Zeichnungen und Tabellen direkt gefaxt werden können, ohne sie vorher drucken zu müssen. Gehen Sie zum Starten des Programms wie folgt vor. Bei Verwendung einer ausschließlich für das Fax vorgesehenen Telefonleitung Windows Klicken Sie auf „Start“ (Windows 7 und Vista) oder klicken Sie auf Start (Windows XP), zeigen Sie auf All Programs (Alle Programme), wählen Sie Epson Software und klicken Sie dann auf FAX Utility. Mac OS X Klicken Sie auf System Preference (Systemeinstellungen), Print & Fax (Drucken & Faxen) oder Print & Scan (Drucken & Scannen) und wählen Sie dann FAX (Ihr Gerät) unter Printer (Drucker). Klicken Sie dann wie folgt: Mac OS X 10.6.x, 10.7.x: Option & Supplies (Optionen & Zubehör) - Utility (Sonstiges) - Open Printer Utility (Druckerdienstprogramm öffnen) Mac OS X 10.5.x: Open Print Queue (Drucker-Warteliste öffnen) - Utility (Sonstiges) Hinweis: Weitere Informationen hierzu finden Sie in der Online-Hilfe von „FAX Utility“.

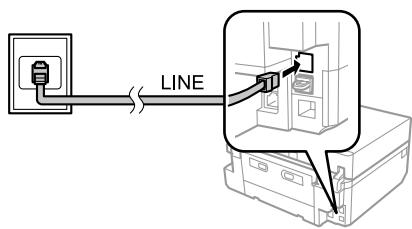

Schließen Sie das Telefonkabel von der Buchse an der Wand an den LINE-Anschluss des Gerätes an.

Achten Sie darauf, dass Auto-Antwort auf Ein eingestellt ist. & „Senden von Faxen“ auf Seite 17 Wichtig: c Wenn Sie keine externe Telefonleitung an dieses Gerät anschließen, müssen Sie den automatischen Antwort-Modus aktivieren. Ansonsten können Sie keine Faxe empfangen.

Deutsch Abhängig von der Region wird mit dem Produkt ggf. ein Telefonkabel geliefert. Verwenden Sie in diesem Fall dieses Kabel. Grundlagenhandbuch Faxen Bei Verwendung einer mit einem Telefongerät geteilten Telefonleitung Überprüfen der Fax-Verbindung

Legen Sie A4-Normalpapier in die Kassette ein. & „Einlegen von Papier“ auf Seite 6

Rufen Sie im Menü Startseite den Modus Setup auf.

Wählen Sie Fax-Einstellungen.

Wählen Sie Fax-Verbindungstest.

Drücken Sie x, um den Bericht zu drucken.

Sie können prüfen, ob das Gerät für den Faxempfang oder Faxversand bereit ist. Schließen Sie das Telefonkabel von der Buchse an der Wand an den LINE-Anschluss des Gerätes an. Entfernen Sie die Abdeckung. Hinweis: Sollten Fehler angezeigt werden, versuchen Sie die Ursache mittels der Lösungsvorschläge im Bericht zu beseitigen. Einrichten der Faxfunktionen

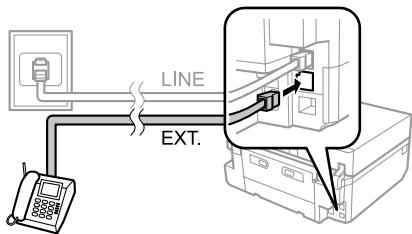

Schließen Sie ein Telefon oder einen Anrufbeantworter an den EXT.-Anschluss an. Kurzwahleinträge einrichten Zur schnellen Auswahl von Faxempfänger-Rufnummern für den Faxversand können Sie eine Kurzwahlliste erstellen. Es können insgesamt bis zu 60 Kurzwahl- und Gruppenwahleinträge registriert werden. Hinweis: Informationen zu anderen Anschlussarten finden Sie im PDF-Benutzerhandbuch.

Rufen Sie im Menü Startseite den Modus Fax auf.

Drücken Sie Kontakte.

Wählen Sie Kontakte hinzufügen/bearbeiten.

Wählen Sie Kurzwahl-Setup. Sie sehen die verfügbaren Kurzwahlnummern. Grundlagenhandbuch Faxen Wählen Sie die Kurzwahlnummer, die Sie als Kurzwahl speichern möchten. Sie können bis zu 60 Einträge speichern.

Geben Sie eine Rufnummer ein. Sie können bis zu 64 Stellen eingeben. Hinweis: Ein Bindestrich ("-") bewirkt eine kurze Wählpause. Fügen Sie ihn nur in Telefonnummern ein, wenn eine Pause benötigt wird. Leerzeichen zwischen den Ziffern werden beim Wählen ignoriert.

Geben Sie einen Namen für den Kurzwahleintrag ein. Sie können bis zu 30 Zeichen eingeben.

Wählen Sie Fertig, um den Namen zu registrieren.

Wählen Sie die Kurzwahlnummer, die Sie in der Gruppenwahlliste speichern möchten.

Wiederholen Sie Schritt 8, um weitere Kurzwahleinträge zur Gruppenwahlliste hinzuzufügen. Sie können bis zu 30 Kurzwahleinträge in einer Gruppenliste registrieren.

Wählen Sie Fertig, um das Erstellen der Gruppenwahlliste abzuschließen. Senden von Faxen Wählen Sie Fertig, um den Namen zu registrieren. Gruppenwahleinträge einrichten Sie können Kurzwahlnummern zu einer Gruppe hinzufügen. So können Sie ein Fax gleichzeitig an mehrere Empfänger senden. Es können insgesamt bis zu 60 Kurzwahl- und Gruppenwahleinträge eingegeben werden.

Legen Sie die Vorlage in den automatischen Vorlageneinzug oder auf das Vorlagenglas. & „Einlegen von Vorlagen“ auf Seite 10

Rufen Sie im Menü Startseite den Modus Fax auf.

Tippen Sie auf den Bereich Fax-Nummer eingeben im LCD-Bildschirm.

Geben Sie die Faxnummer ein und wählen Sie dann Fertig. Sie können bis zu 64 Stellen eingeben.

Rufen Sie im Menü Startseite den Modus Fax auf. Hinweis: ❏ Drücken Sie auf Wahlwdhlg., um die zuletzt verwendete Faxnummer anzuzeigen.

Wählen Sie Kontakte.

Wählen Sie Kontakte bearb..

Wählen Sie Gruppenwahl-Setup. Sie sehen die verfügbaren Gruppenwahlnummern.

Wählen Sie die Gruppenwahlnummer ein, die Sie speichern möchten.

Geben Sie einen Namen für den Gruppenwahleintrag ein. Sie können bis zu 30 Zeichen eingeben.

Achten Sie darauf, dass die Kopfzeilen-Informationen eingegeben sind. Manche Faxgeräte weisen Faxdokumente ohne Kopfzeilen-Informationen automatisch ab.

Drücken Sie d, wählen Sie Farbe oder S&W und ändern Sie die anderen Einstellungen nach Bedarf.

Starten Sie den Versand mit x. Deutsch

Grundlagenhandbuch Faxen Wichtig: c Wählen Sie mehr Klingelzeichen als notwendig Hinweis: Wenn die Faxnummer besetzt ist oder ein anderes Problem vorliegt, wählt das Gerät die Nummer nach einer Minute erneut. Drücken Sie auf Wahlwdhlg., um sofort neu zu wählen. sind, bevor der Anrufbeantworter den Anruf entgegennimmt. Wenn der Anrufbeantworter den Anruf erst nach dem vierten Klingeln entgegennimmt, stellen Sie die Anzahl der notwendigen Klingelzeichen am Drucker auf mindestens fünf ein. Anderenfalls kann der Anrufbeantworter keine Gesprächsanrufe empfangen. Empfangen von Faxen Führen Sie zur Einstellung des automatischen Faxempfangs die nachfolgenden Schritte aus. Hinweise zum manuellen Faxempfang finden Sie im PDFBenutzerhandbuch.

Legen Sie A4-Normalpapier in die Kassette ein. & „Einlegen von Papier“ auf Seite 6

Achten Sie darauf, dass Auto-Antwort auf Ein eingestellt ist. Setup > Fax-Einstellungen > Empfangseinstellungen > Auto-Antwort > Ein Hinweis: Wenn Sie einen Anruf von einem Fax empfangen, empfängt das Gerät das Fax automatisch, selbst wenn der Anrufbeantworter den Anruf entgegennimmt. Wenn Sie den Anruf entgegennehmen, warten Sie bis auf dem LCD-Bildschirm eine Bestätigungsnachricht bezüglich der Verbindungsherstellung eingeblendet wird, bevor Sie den Hörer auflegen. Handelt es sich bei dem anderen Teilnehmer um einen Anrufer, kann das Telefon wie gewohnt verwendet werden, oder der Anrufer kann eine Nachricht auf dem Anrufbeantworter hinterlassen. Hinweis: ❏ Wenn an dieses Gerät direkt ein Anrufbeantworter angeschlossen wurde, müssen Sie sicherstellen, dass die Option Klingeln bei Antwort anhand der folgenden Anleitungen richtig eingestellt wurde.

Druckberichte Abhängig von Ihrer Region steht die Option Klingeln bei Antwort möglicherweise nicht zur Verfügung. Folgen Sie den nachfolgenden Anleitungen zum Drucken eines Faxberichtes.

Legen Sie A4-Normalpapier in die Kassette ein. & „Einlegen von Papier“ auf Seite 6

Rufen Sie im Menü Startseite den Modus Setup auf.

Rufen Sie im Menü Startseite den Modus Fax auf. Wählen Sie Fax-Einstellungen.

Wählen Sie Erw. Optionen. Wählen Sie Kommunikation.

Wählen Sie Fax-Bericht. Wählen Sie Klingeln bei Antwort.

Wählen Sie die Anzahl der Klingelzeichen mit + oder - und drücken Sie dann auf Fertig.

Wählen Sie das Element aus, das Sie drucken möchten. Hinweis: Nur das Fax-Protokoll kann auf dem Bildschirm betrachtet werden.

Grundlagenhandbuch Weitere Funktionen

Drücken Sie x, um den gewählten Bericht zu drucken. Weitere Funktionen Menü Funktionen Fotos kopieren/wiederh. Sie können von Vorlagen originalgetreue Kopien herstellen. Bei blassen Fotos können Sie die Farben wiederherstellen und auffrischen. Fotoentwurfsblatt Sie können Fotos auf Speicherkarten in verschiedenen Layouts drucken. Grußkarte Wenn Sie eine A4-Vorlage verwenden, können Sie eigene Karten mit handgeschriebenen Nachrichten erstellen. Drucken Sie zuerst eine Vorlage, schreiben Sie darauf die Nachricht und scannen Sie dann die Vorlage, um die Karten auszudrucken. Kopieren auf CD/DVD Sie können ein Foto oder CD/DVD-Label auf eine CD/DVD drucken. Das Bild wird automatisch zur Anpassung an das CD/DVD-Label zugeschnitten und skaliert. Auf CD/DVD drucken Sie können von Fotos auf einer Speicherkarte CD/DVD-Label drucken, ohne einen Computer zu verwenden.

Deutsch Mehr Funktionen bietet Ihnen viele Sondermenüs für einfaches und spaßvolles Drucken! Rufen Sie dazu Mehr Funktionen auf, wählen Sie ein Menü und folgen Sie der Anleitung am LCD-Bildschirm. Grundlagenhandbuch Auswechseln der Tintenpatronen Menü Funktionen Linienpapier drucken Sie können liniertes Papier oder Millimeterpapier mit oder ohne Foto als Hintergrund drucken. Malbuch* Sie können von Fotos oder Strichzeichnungen eine Malvorlage drucken.

• Verwenden Sie die Funktion Malbuch nur für Zeichnungen und Bilder, die Sie selbst erstellt haben. Wenn Sie vom Urheberrecht geschütztes Material verwenden, achten Sie darauf, dass Sie den gesetzlich vorgeschriebenen Bereich für den persönlichen Gebrauch nicht überschreiten. ❏ Wenn eine Patrone zur späteren Wiederverwendung oder Entsorgung herausgenommen wird, darauf achten, die Tintenversorgungsöffnung der Patrone wieder mit der Abdeckung zu verschließen, damit Tinte nicht austrocknet oder Umgebungsbereiche nicht durch auslaufende Tinte verschmutzt werden. Auswechseln der Tintenpatronen Sicherheitshinweise ❏ Tintenpatronen nicht zu fest drücken oder quetschen und darauf achten, dass sie nicht herunterfallen. Tinten könnte danach auslaufen. ❏ Bewahren Sie Tintenpatronen außerhalb der Reichweite von Kindern auf. Vorsichtsmaßregeln ❏ Seien Sie beim Umgang mit benutzten Tintenpatronen vorsichtig, da um die Tintenzuleitungsöffnung noch immer ein wenig Tinte vorhanden sein kann. Wenn Tinte auf Ihre Hände gerät, reinigen Sie diese gründlich mit Wasser und Seife. Sollte Tinte in die Augen gelangen, spülen Sie diese sofort mit reichlich Wasser aus. Wenn Sie sich nach dem gründlichen Ausspülen immer noch schlecht fühlen oder Sehprobleme haben, suchen Sie sofort einen Arzt auf. Falls Tinte in den Mund gelangt, sofort ausspucken und einen Arzt aufsuchen. ❏ Es wird empfohlen, ausschließlich Original-EPSON-Tintenpatronen zu verwenden. Epson kann die Qualität und Zuverlässigkeit der Tinte von Drittanbietern nicht garantieren. Die Verwendung von Tinten anderer Hersteller kann Schäden verursachen, die von der Epson-Garantie nicht abgedeckt sind, und kann unter gewissen Umständen ein fehlerhaftes Geräteverhalten hervorrufen. Informationen über Tintenstände von Fremdprodukten werden möglicherweise nicht angezeigt.

Grundlagenhandbuch Auswechseln der Tintenpatronen ❏ Für optimale Leistung des Druckkopfes wird von allen Patronen etwas Tinte verbraucht, nicht nur beim Drucken sondern auch bei Wartungsarbeiten wie zum Beispiel Tintenpatronenwechsel und Druckkopfreinigung.

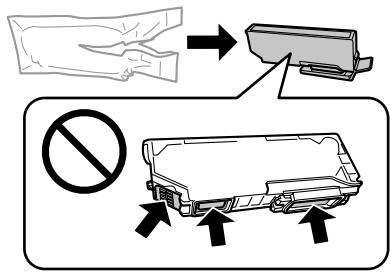

Nehmen Sie die Tintenpatrone aus ihrer Verpackung und ziehen Sie die Abdeckung von der Unterseite der Patrone ab. ❏ Darauf achten, dass die Tintenpatronenhalterung frei von Staub und sonstigen Objekten bleibt. Fremdkörper in der Halterung beeinträchtigen ggf. das Druckergebnis oder führen dazu, dass nicht mehr gedruckt werden kann. Hinweis: Die in der Abbildung gezeigten Bereiche nicht berühren. Hierdurch können sowohl der normale Betrieb als auch der Druckbetrieb beeinträchtigt werden. ❏ Die Verpackung der Tintenpatrone erst unmittelbar vor dem Einsetzen der Patrone in das Gerät öffnen. Die Tintenpatrone ist vakuumverpackt, um die Haltbarkeit zu gewährleisten. Bleibt die Tintenpatrone vor der Benutzung längere Zeit ausgepackt liegen, ist normales Drucken unter Umständen nicht möglich. ❏ Installieren Sie alle Tintenpatronen, andernfalls können Sie nicht drucken. Austauschen einer Tintenpatrone

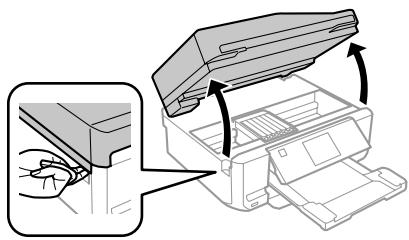

Öffnen Sie die Scannereinheit. Der Tintenpatronenhalter fährt langsam in die Tintenpatronen-Auswechselstellung. Hinweis: ❏ Achten Sie darauf, dass das CD/DVD-Fach nicht in den Drucker eingeschoben ist und die BetriebsanzeigeP leuchtet, aber nicht blinkt.

Schütteln Sie die Tintenpatronen nicht nach dem Öffnen der Verpackung, da sonst Tinte austreten kann. Wichtig: c Das mit dem Tintenpatronenhalter verbundene weiße Flachkabel nicht berühren.

Deutsch ❏ Für eine maximale Nutzung der Tinte die Tintenpatrone erst herausnehmen, wenn Sie sie ersetzen möchten. Tintenpatronen mit niedrigem Tintenstand können nach dem erneuten Einsetzen möglicherweise nicht verwendet werden. Grundlagenhandbuch Auswechseln der Tintenpatronen Hinweis: ❏ Wenn der Tintenpatronenhalter nicht in die Tintenpatronen-Auswechselstellung fährt, folgen Sie der nachstehenden Anleitung. Startseite > Setup > Wartung > Patronenaustausch

Bewegen Sie den Tintenpatronenhalter nicht von Hand, das Gerät kann dadurch beschädigt werden.

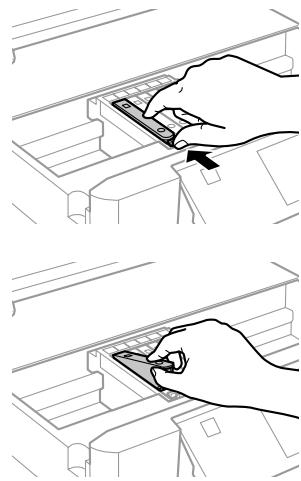

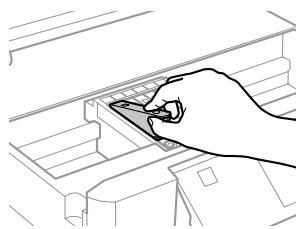

Drücken Sie die Lasche zur Entriegelung des Tintenpatronenhalters und nehmen Sie die Patrone schräg heraus.

Verschließen Sie die Tintenversorgungsöffnung der Patrone wieder mit der Abdeckung. Entsorgen Sie die verbrauchte Patrone angemessen.

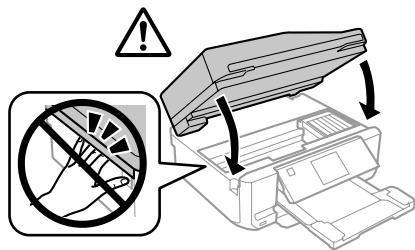

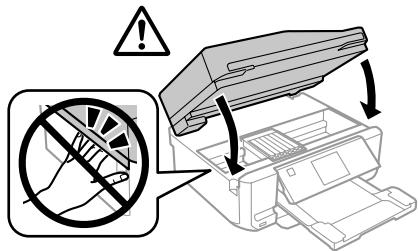

Schließen Sie die Scanner-Einheit. Der Tintenpatronenhalter fährt wieder in seine Ausgangsstellung.

Folgen Sie der Anleitung am Bildschirm. Hinweis: In der Abbildung ist das Auswechseln der Patrone ganz links dargestellt. Ersetzen Sie die Patrone entsprechend Ihrer Situation.

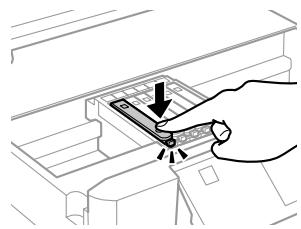

Setzen Sie zuerst den Patronenkopf in den Tintenpatronenhalter ein. Drücken Sie dann die Tintenpatrone unten vorsichtig hinein, bis sie hörbar einrastet. Hinweis: ❏ Die Anzeige P blinkt weiter, während das Gerät Tinte lädt. Schalten Sie das Gerät während der Tintenbefüllung nicht aus. Wird der Tintenladevorgang abgebrochen, können Sie möglicherweise nicht drucken.

Schieben Sie das CD/DVD-Fach erst ein, wenn die Tintenbefüllung abgeschlossen ist. Grundlagenhandbuch Einfache Fehlerbeseitigung Einfache Fehlerbeseitigung Fehlermeldungen Fehlermeldungen Lösungen Papierstau & Siehe „Papierstau“ auf Seite 24 Kein Papier & Siehe „Einlegen von Papier“ auf Seite 6 Keine Fotos erkannt. Fotos richtig auf Vorlagenglas legen. & siehe „Vorlagenglas“ auf Seite 12 Druckerfehler. Aus- und wieder einschalten. Details siehe Dokumentation. Schalten Sie das Gerät aus und wieder ein. Stellen Sie sicher, dass sich im Gerät kein Papier mehr befindet. Falls die Fehlermeldung weiterhin angezeigt wird, wenden Sie sich an den Epson-Kundendienst. Kommunikationsfehler. Prüfen, ob PC verbunden. Stellen Sie sicher, dass der Computer korrekt angeschlossen wurde. Sollten die Fehlermeldungen weiterhin angezeigt werden, stellen Sie sicher, dass die Scansoftware auf Ihrem Computer installiert wurde und die Softwareeinstellungen richtig sind. Drucker-Tintenkissen bald am Ende der Lebensdauer. Epson-Kundendienst kontakt. x drücken, um mit dem Drucken fortzufahren. Die Meldung wird angezeigt, bis das Tintenkissen ersetzt wurde. Wenden Sie sich an den Epson-Support, um die Tintenkissen zu ersetzen, bevor diese verbraucht sind. Wenn die Tintenkissen voll sind, stoppt der Drucker und Sie müssen sich an den Epson-Kundendienst wenden, um weiterdrucken zu können. Drucker-Tintenkissen am Ende der Lebensdauer. Epson-Kundendienst kontakt. Wenden Sie sich zum Auswechseln der Tintenkissen an den Epson-Support. Speicherkarte o. ext. Gerät nicht erkannt. Stellen Sie sicher, dass die Speicherkarte oder das externe Gerät richtig eingesetzt bzw. angeschlossen ist. Kein Freizeichen erkannt.Fax- Verbindungstest in Faxeinstlg. unter Setup durchführen. Stellen Sie sicher, dass das Telefonkabel richtig angeschlossen ist und überprüfen Sie die Telefonleitung auf ihre Funktionstüchtigkeit. & Siehe „Anschluss an eine Telefonleitung“ auf Seite 15 Wenn Ihr Gerät an eine Nebenstellenanlage oder einen Terminaladapter (TA) angeschlossen ist, schalten Sie die Option Wähltonerkennung aus. Wählen Sie Fax-Einstellungen > Kommunikation > Wähltonerkennung > Aus. Kombination aus IP-Adresse und Subnetzmaske ungültig. Siehe Dokumentation. Entnehmen Sie weitere Hinweise dem Online-Netzwerkhandbuch. Recovery Mode Die Aktualisierung der Firmware ist fehlgeschlagen. Sie müssen die Aktualisierung der Firmware erneut ausführen. Halten Sie ein USB-Kabel bereit und rufen Sie Ihre regionale Epson-Website für weitere Hinweise auf.

Deutsch In diesem Abschnitt werden die Bedeutungen der im LCD-Display angezeigten Meldungen erläutert. Grundlagenhandbuch Einfache Fehlerbeseitigung Papierstau

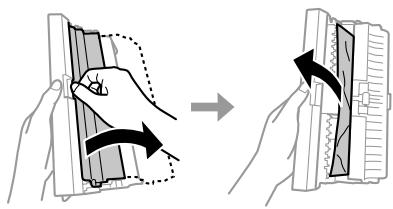

Öffnen Sie die hintere Abdeckung und entfernen Sie vorsichtig das gestaute Papier.

Setzen Sie die hintere Abdeckung wieder ein. !Vorsicht: Die Tasten im Bedienfeld nicht berühren, wenn Ihre Hand im Drucker ist. Hinweis: ❏ Brechen Sie den Druckauftrag ab, wenn Sie im LCD-Bildschirm oder vom Druckertreiber dazu aufgefordert werden.

Wenn Sie den Papierstau beseitigt haben, drücken Sie die im LCD-Bildschirm angezeigten Tasten. Beseitigen von Papierstau in der hinteren Abdeckung

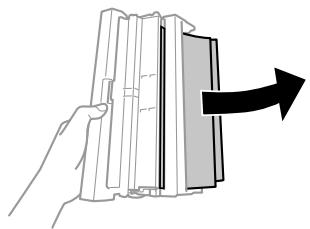

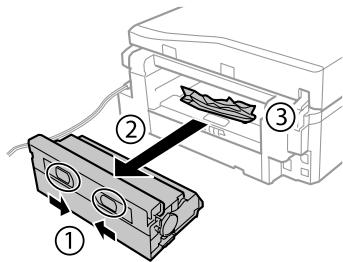

Ziehen Sie die hintere Abdeckung heraus und entfernen Sie vorsichtig das gestaute Papier. Entfernen von gestautem Papier aus dem Drucker

Entfernen Sie das gestaute Papier vorsichtig.

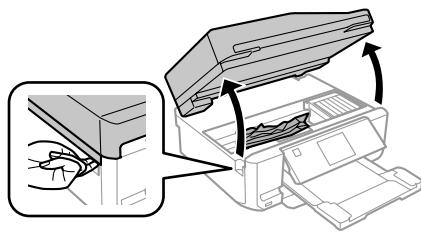

Öffnen Sie die Scannereinheit. Entfernen Sie dann sämtliches Papier im Innern, einschließlich zerrissener Stücke. Entfernen Sie das gestaute Papier vorsichtig.

Grundlagenhandbuch Einfache Fehlerbeseitigung

Wichtig: c Das mit dem Tintenpatronenhalter verbundene weiße Flachkabel nicht berühren.

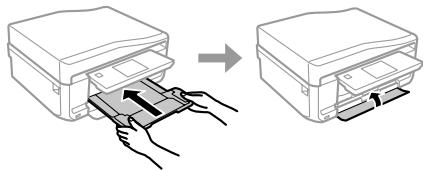

Halten Sie die Kassette flach und schieben Sie sie langsam und vorsichtig wieder ganz in das Gerät hinein. Entfernen von gestautem Papier aus dem automatischen Vorlageneinzug (ADF) Schließen Sie langsam die Scannereinheit.

Entnehmen Sie den Papierstapel aus dem Zufuhrfach des automatischen Vorlageneinzugs.

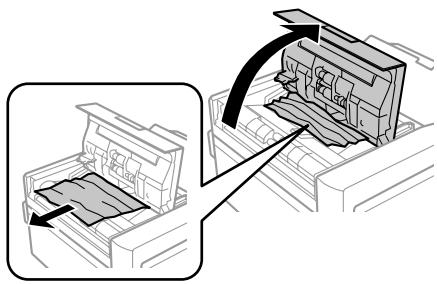

Öffnen Sie die Abdeckung des ADF. Nehmen Sie dann das gestaute Papier vorsichtig heraus. Entfernen von gestautem Papier aus der Papierkassette

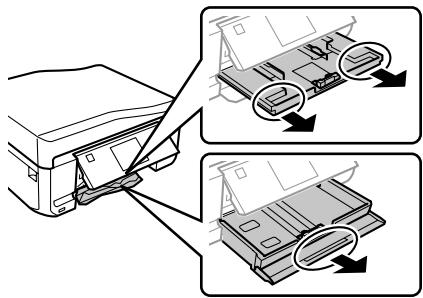

Ziehen Sie die Papierkassette heraus. Nehmen Sie dann das gestaute Papier vorsichtig heraus. Wichtig: c Öffnen Sie die Abdeckung des ADF, bevor Sie das gestaute Papier entfernen. Wenn Sie die Abdeckung nicht öffnen, könnte das Gerät beschädigt werden.

Entfernen Sie das gestaute Papier aus der Kassette.

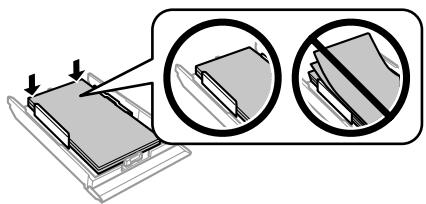

Richten Sie die Papierkanten aus.

Öffnen Sie die Vorlagenabdeckung. Deutsch Die Verfügbarkeit dieses Geräteteils variiert je nach Produkt. Grundlagenhandbuch Einfache Fehlerbeseitigung

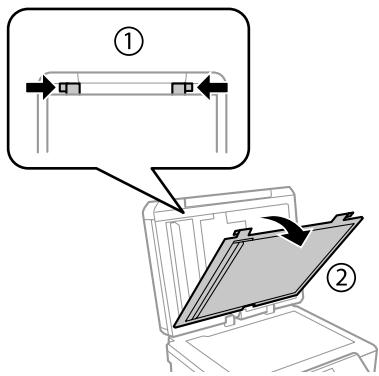

Entfernen Sie die Abdeckung der Durchlichteinheit.

Entfernen Sie das gestaute Papier vorsichtig.

Schließen Sie den automatischen Vorlageneinzug (ADF). Hilfe zur Druckqualität

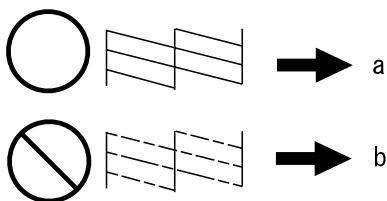

Wenn Sie Streifen (helle Linien), fehlende Farben oder sonstige Qualitätsprobleme in den Ausdrucken feststellen, versuchen Sie die folgenden Lösungen. Entfernen Sie das gestaute Papier vorsichtig. ❏ Stellen Sie sicher, dass das Papier und die Vorlage richtig eingelegt worden sind. & „Einlegen von Papier“ auf Seite 6 & „Einlegen von Vorlagen“ auf Seite 10 ❏ Prüfen Sie die Papierformat- und die Papiertypeinstellungen. & „Auswahl des Papiers“ auf Seite 5

Setzen Sie die Abdeckung der Durchlichteinheit wieder ein und schließen Sie die Vorlagenabdeckung.

Öffnen Sie den automatischen Vorlageneinzug (ADF). ❏ Der Druckkopf ist möglicherweise verstopft. Führen Sie zuerst einen Düsentest durch und reinigen Sie dann den Druckkopf. Setup > Wartung > Düsentest (a) OK (b) Druckkopfreinigung erforderlich

Grundlagenhandbuch Wo Sie Hilfe bekommen Wählen Sie dann den Abschnitt „Support“ Ihrer regionalen Epson-Website aus. Hilfe für den Faxbetrieb ❏ Stellen Sie sicher, dass das Telefonkabel richtig angeschlossen ist und überprüfen Sie die Telefonleitung auf ihre Funktionstüchtigkeit. Sie können den Leitungszustand mithilfe der Funktion Fax-Verbindungstest überprüfen. & „Anschluss an eine Telefonleitung“ auf Seite 15 Hinweis: Wenn das Epson-Produkt nicht ordnungsgemäß funktioniert und Sie das Problem nicht mit Hilfe der Informationen zur Fehlerbehebung in der Produktdokumentation lösen können, wenden Sie sich an den Kundendienst. Weitere Informationen zum Epson-Kundendienst finden Sie im Benutzerhandbuch. ❏ Wenn das Faxdokument nicht gesendet werden konnte, stellen Sie sicher, dass das Faxgerät des Empfängers eingeschaltet und betriebsbereit ist. Deutsch ❏ Wenn dieses Gerät nicht an ein Telefon angeschlossen ist und Sie Faxe automatisch empfangen möchten, schalten Sie den automatischen Antwort-Modus ein. & „Empfangen von Faxen“ auf Seite 18 Hinweis: Weitere Lösungen zu Faxproblemen finden Sie im PDFBenutzerhandbuch. Wo Sie Hilfe bekommen Website für technischen Support Die Website für technischen Support von Epson bietet Ihnen Hilfe bei Problemen, die sich nicht anhand der Informationen zur Problemlösung in der Produktdokumentation beheben lassen. Wenn Sie über einen Webbrowser verfügen und Zugang zum Internet haben, besuchen sie die Website unter: http://support.epson.net/ http://www.epson.eu/Support (Europe) Um Zugang zu den neuesten Treibern, häufig gestellten Fragen (FAQ), Handbüchern und sonstigen herunterladbaren Objekten zu erhalten, besuchen Sie die Website unter: http://www.epson.com http://www.epson.eu/Support (Europe)
