BEDIENUNGSANLEITUNG ELPIF02 EPSON

Bedienungsanleitung 27

SDI-Schnittstellentafel ELPIF02

Lieferumfang

Prüfen Sie anhand der folgenden Liste, ob alle Artikel mitgeliefert wurden. Bitte wenden Sie sich an Ihren Händler, falls etwas fehlen oder beschädigt sein sollte.

SDI-Schnittstellentafel, Bedienungsanleitung (dieses Dokument)

* Zum Installieren/Entfernen der Schnittstellentafel benötigen Sie einen handelsüblichen Kreuzschraubendreher Nr. 2.

Sicherheitshinweise

Lesen Sie zur sicheren und sachgemäßen Nutzung dieses Gerätes sorgfältig dieses Dokument und die mit dem Projektor gelieferte Bedienungsanleitung. Bewahren Sie dieses Dokument zur schnellen Lösung jeglicher Probleme an einem leicht zugänglichen Ort auf.

Zur sicheren und sachgemäßen Nutzung des Produktes befinden sich in dieser Anleitung und am Produkt Symbole, die auf mögliche Gefahren für den Nutzer oder andere Personen sowie auf das Risiko von Sachschäden hinweisen. Nachstehend finden Sie die Symbole und ihre Bedeutung. Machen Sie sich mit ihnen vertraut, bevor Sie diese Anleitung lesen.

Warnung	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu (tödlichen) Verletzungen wegen unsachgemäßen Gebrauchs führen kann.
Achtung	Dieses Symbol verweist auf Informationen, deren Nichtbeachtung zu Verletzungen von Personen oder Sachschäden wegen unsachgemäßen Gebrauchs führen kann.

Warnung

• Dies ist ein Produkt der Klasse A. Dieses Produkt kann beim Einsatz in Wohnumgebungen Funkstörungen verursachen, die eventuell vom Anwender durch angemessene Maßnahmen zu kompensieren sind.
• Installation und Entfernung dieses Produktes erfordern spezielle Verfahren, weshalb Sie sich zu diesem Zweck an einen Experten oder Ihren örtlichen Händler wenden sollten. Bei Nichtbeachtung drohen Stromschläge und Fehlfunktionen.
• Trennen Sie das Netzkabel vom Projektor, bevor Sie dieses Produkt am/vom Projektor installieren/entfernen. Wenn Sie das Produkt bei angeschlossenem Netzkabel installieren/entfernen, besteht Stromschlaggefahr.
• Befreien Sie das Produkt nicht mit Sprays, die entflammbares Gas enthalten, von Staub oder Fusseln. Die im Inneren des Projektors erzeugte Hitze könnte einen Brand verursachen.
• Verwenden oder installieren Sie das Produkt nicht an Orten, an denen es Wasser oder Regen bzw. hoher Feuchtigkeit ausgesetzt sein könnte. Dazu zählen Außenbereich, Badezimmer, Duschräume usw. Andernfalls drohen Brand- und Stromschlaggefahr.
• Platzieren Sie das Produkt nicht an übermäßig feuchten oder staubigen Orten oder an Orten, die Rauch oder Dampf ausgesetzt sind, z. B. auf einer Arbeitsplatte oder in der Nähe eines Luftbefeuchters. Andernfalls drohen Brand- und Stromschlaggefahr.
• Sofern Sie kein qualifizierter Servicetechniker sind, dürfen Sie das Produktgehäuse nur öffnen, wenn Sie in der Bedienungsanleitung dazu angewiesen werden. Das Produkt darf nicht demontiert oder umgebaut werden. Im Inneren des Produktes befinden sich Komponenten mit hoher Spannung, die Brand-, Stromschlag- und Unfallgefahr bergen.
• Stellen Sie keine mit Wasser, Chemikalien usw. gefüllten Behälter in die Nähe dieses Produktes. Falls etwas über dem Produkt verschüttet wird bzw. in das Produkt gelangt, drohen Brand- und Stromschlaggefahr.

Achtung

• Installation und Entfernung dieses Produktes erfordern spezielle Verfahren, weshalb Sie sich zu diesem Zweck an einen Experten oder Ihren örtlichen Händler wenden sollten. Andernfalls können aufgrund statischer Elektrizität usw. unerwartete Fehlfunktionen auftreten.
• Dieses Produkt wurde ausschließlich für den Einsatz mit Epson-Projektoren entwickelt. Prüfen Sie vor Installation dieses Produktes die Modellnummer des Projektors. Falls dieses Produkt an etwas anderem als dem angegebenen Projektor installiert wird, könnten Produkt und/oder Projektor beschädigt werden.
• Wenn Sie dieses Produkt am/vom Projektor installieren/entfernen, sollten Sie darauf achten, sich nicht am Rand des Produktes oder an der Kante des Steckplatzes zu verletzen.
• Verwenden oder lagern Sie das Produkt nicht an Orten, an denen es extrem hohen oder niedrigen Temperaturen ausgesetzt sein könnte. Vermeiden Sie außerdem plötzliche Temperaturänderungen.
• Bewahren Sie dieses Produkt nicht innerhalb der Reichweite von Kindern auf. Es besteht die Gefahr, dass Kinder Schrauben verschlucken oder in andere Körperöffnungen stecken. Wenden Sie sich umgehend an einen Arzt, falls versehentlich Schrauben verschluckt werden.
• Achten Sie darauf, dass bei Installation dieses Produktes kein Staub oder Schmutz in den Steckplatz gelangt. Falls Staub oder Schmutz in den Projektor gelangt, könnte er eine Fehlfunktion auslösen.
• Berühren Sie die Anschlüsse an diesem Produkt nicht mit Ihren Händen. Falls dieses Produkt durch statische Elektrizität beschädigt wird, funktioniert es nicht mehr richtig. Achten Sie darauf, Ihren Körper zu entladen, bevor Sie dieses Produkt anfassen.
• Verwenden Sie bei der Reinigung dieses Produktes weder feuchte Tücher noch Lösungsmittel, wie Alkohol, Benzin oder Verdünner. Andernfalls kann es zu Stromschlag oder Fehlfunktionen kommen.

Komponentennamen

Front

Bezeichnung Funktion
1	SDI1 In-Anschluss	Gibt SDI-Signale ein. Der SDI1 In-Anschluss unterstützt Single-Link-12G-SDI-Signale.
2	SDI2 In-Anschluss
3	SDI3 In-Anschluss
4	SDI4 In-Anschluss
5	SDI1 Out-Anschluss	Gibt vom SDI In-Anschluss eingegebene SDI-Signale aus.Der SDI1 Out-Anschluss unterstützt Single-Link-12GSDI-Signale.
6	SDI2 Out-Anschluss
7	SDI3 Out-Anschluss
8	SDI4 Out-Anschluss

Rückseite

Bezeichnung Funktion
1	Anschluss	Zum Verbinden mit den Steckplatzanschlüssen des Projektors.

Schnittstellentafel installieren und entfernen

Vorgehensweisen und Abbildungen können je nach verwendetem Projektor variieren.

Einzelheiten finden Sie in der mit dem Projektor gelieferten Bedienungsanleitung.

Installieren

Sie können Platten in Slot1 oder Slot2 am Projektor installieren. Nach der Installation konfigurieren Sie [SDI-Einstellungen] im Projektormenü. Einzelheiten finden Sie in den mit dem Projektor gelieferten Anleitungen.

1 Entfernen Sie die Steckplatzabdeckung.

Lösen Sie die Befestigungsschrauben (4 Punkte) mit einem handelsüblichen Kreuzschraubendreher Nr. 2 und ziehen Sie die Steckplatzabdeckung heraus.

Bewahren Sie die entfernte Steckplatzabdeckung an einem sicheren Ort auf.

* Die Steckplatzabdeckung ist je nach verwendetem Projektor möglicherweise nicht angebracht. Stellen Sie vor dem Austausch dieses Produkts durch eine andere Schnittstellentafel sicher, dass Sie zunächst die Schnittstellentafel aus dem Projektor entfernen.

→ S. 32 - „Entfernen“

2 Achten Sie darauf, dass die Schnittstellentafel nicht angewinkelt ist. Schieben Sie sie gerade in den Steckplatz.

Schieben Sie die Schnittstellentafel fest in den Steckplatz, bis sie vollständig eingesetzt ist.

3 Ziehen Sie die Befestigungsschrauben (4 Punkte) mit einem handelsüblichen Kreuzschraubendreher Nr. 2 fest.

• Ziehen Sie die Befestigungsschrauben sicher fest. Falls die Schnittstellentafel nicht sicher befestigt ist, funktioniert der Projektor möglicherweise nicht richtig.
• Verwenden Sie beim Festziehen der Befestigungsschrauben keinen elektrischen Schraubendreher. Andernfalls könnte die Schnittstellentafel beschädigt werden.

Entfernen

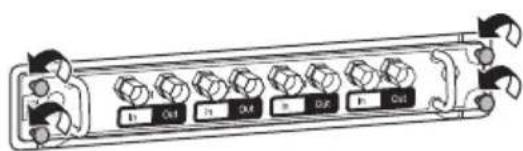

1 Lösen Sie die Befestigungsschrauben (4 Punkte) mit einem handelsüblichen Kreuzschraubendreher Nr. 2.

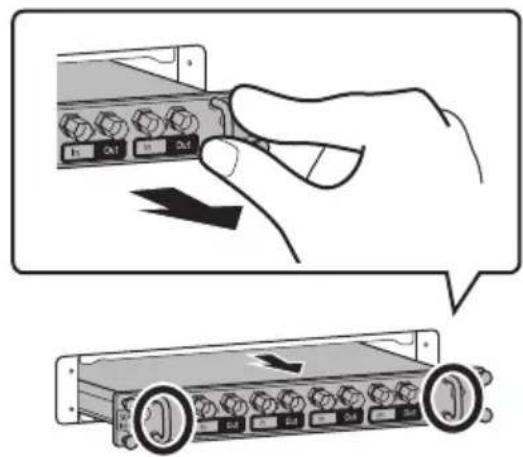

2 Greifen Sie den Knopf und ziehen Sie die Schnittstellentafel gerade heraus.

Achtung

Vergewissern Sie sich davon, dass immer entweder die Steckplatzabdeckung oder eine Schnittstellentafel im Steckplatz installiert ist. Falls Staub oder Schmutz in den Projektor gelangt, könnte er eine Fehlfunktion auslösen.

Wenn keine Bilder angezeigt werden

• Stellen Sie sicher, dass die Schrauben an der Schnittstellentafel sicher angezogen sind.
• Stellen Sie sicher, dass die [Videoanschlusseinst.] des Projektors stimmen. Einzelheiten finden Sie in den mit dem Projektor gelieferten Anleitungen.
• Prüfen Sie, ob Projektor und/oder Schnittstellentafel die aktuellste Firmware-Version nutzen. Verwenden Sie bei Anfragen die in den mit dem Projektor gelieferten Anleitungen angegebenen Kontaktdaten.
• Bei Installation einer Schnittstellenplatine in Slot1 und Slot2 mit Projektorfernbedienung oder Bedienfeld zwischen den erkannten Steckplätzen umschalten.

Technische Daten

Verwenden Sie bei Anfragen die in den mit dem Projektor gelieferten Anleitungen angegebenen Kontaktdaten.

Achten Sie darauf, bei der Entsorgung dieses Produktes örtliche Vorschriften und Richtlinien einzuhalten. Achten Sie bei Verwendung dieses Produktes in einem Unternehmen darauf, die Entsorgungsvorschriften und -richtlinien des Unternehmens zu befolgen.

Produktname ELPIF02
Außenabmessungen	B 180 × H 23,5 × T 133 mm (ohne hervorstehende Teile)
Anschlüsse	SDI In-Anschluss (×4)	BNC (Buchse)
	SDI Out-Anschluss (×4)
Unterstützte Auflösungen	SD-SDI	SDTV (480i): 720 × 480
		SDTV (576i): 720 × 576
	HD-SDI	HDTV (720p): 1280 × 720
		HDTV (1080i/1080p): 1920 × 1080
	3G-SDI HDTV (1080i/1080p):	1920 × 1080
	3G-SDI (Quad)	4K: 3840 × 2160
		4K (SMPTE): 4096 × 2160
	12G-SDI*	4K: 3840 × 2160
		4K (SMPTE): 4096 × 2160
Stromversorgung 17	V Gleichspannung, 1,6 A
Betriebstemperaturbereich	0 bis +50 ° C (keine Kondensation)
Lagerungstempera-turbereich	-10 bis +60 °C (keine Kondensation)
Gewicht Ca. 614 g

* Nur der SDI1-Eingang wird unterstützt.

Unterstützte Auflösungen können je nach Projektor variieren. Einzelheiten finden Sie in den mit dem Projektor gelieferten Anleitungen.

Warnung

Dieses Produkt ist mit einem Warnaufkleber für hohe Temperaturen versehen.

Liste der Sicherheitssymbole (konform mit IEC60950-1 A2)

In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät angebrachten Sicherheitssymbole aufgeführt.

Nr. Symbolzeichen Erfüllte Normen Bedeutung
1		IEC60417Nr. 5007	„EIN” (Stromversorgung)Hinweis darauf, dass Netzstrom anliegt.
2		IEC60417Nr. 5008	„AUS” (Stromversorgung)Hinweis darauf, dass kein Netzstom anliegt.
3		IEC60417Nr. 5009	BereitschaftKennzeichnung des Schalters oder der Schalterposition, durch den bzw. durch die ein Teil des Geräts in den Bereitschaftszustand (Stand-by) geschaltet wird.
Nr.	Symbolzeichen Erfüllte Normen Bedeutung
4		ISO7000Nr. 0434BIEC3864-B3.1	VorsichtHinweis auf allgemeine Vorsicht im Umgang mit dem Produkt.
5		IEC60417Nr. 5041	Vorsicht, heiße FlächeHinweis darauf, dass der gekennzeichnete Gegenstand heiß sein kann und nicht ohne Vorsichtsmaßnahmen berührt werden darf.
6		IEC60417Nr. 6042ISO3864-B3.6	Vorsicht, StromschlaggefahrHinweis darauf, dass ein Gerät die Gefahr eines Stromschlags birgt.
7		IEC60417Nr. 5957	Nur für den Einsatz im Innenbereich Kennzeichnung von Elektrogeräten, die primär für den Einsatz in Räumlichkeiten entwickelt wurden.
8		IEC60417Nr. 5926	Polarität des Gleichstromanschlusses Kennzeichnung der positiven und negativen Anschlüsse (der Polarität) eines Geräteteils, an den eine Gleichstromversorgung angeschlossen werden kann.
9		IEC60417Nr. 5001B	Batterie, allgemeinAuf batteriebetriebenen Geräten.Kennzeichnung an einem Gerät, um z. B. auf die Batteriefachabdeckung oder die Batterieanschlüsse hinzuweisen.
10		IEC60417Nr. 5002	BatteriezellenpositionierungZur Kennzeichnung des eigentlichen Batteriefachs oder zur Kennzeichnung der Ausrichtung der Batteriezelle(n) im Batteriefach.
11		IEC60417Nr. 5019	SchutzleiterZur Kennzeichnung eines Anschlusses, der für die Verbindung mit einem externen Leiter zum Schutz gegen Stromschläge im Fall eines Defekts oder zur Kennzeichnung des Anschlusses für eine Erdungselektrode vorgesehen ist.

Nr. Symbolzeichen Erfüllte Normen Bedeutung
12		IEC60417Nr. 5017	ErdungZur Kennzeichnung eines Erdungsanschlusses in Fällen, in denen Symbol Nr. 11 nicht explizit erforderlich ist.
13		IEC60417Nr. 5032	WechselstromHinweis auf dem Typenschild, dass das Gerät nur für Wechselstrom geeignet ist, Kennzeichnung relevanter Anschlüsse.
14		IEC60417Nr. 5031	GleichstromHinweis auf dem Typenschild, dass das Gerät nur für Gleichstrom geeignet ist, Kennzeichnung relevanter Anschlüsse.
15		IEC60417Nr. 5172	Gerät der Klasse IIZur Kennzeichnung von Geräten, die den für Geräte der Klasse II gemäß IEC 61140 vorgeschriebenen Sicherheitsanforderungen entsprechen.
16		ISO 3864 Allgemeines VerbotZur Kennzeichnung von Handlungen oder Vorgängen, die verboten sind.
17		ISO 3864 BerührungsverbotHinweis auf Verletzungen, die sich aus dem Berühren eines bestimmten Teils des Geräts ergeben können.
18		--- Niemals bei eingeschaltetem Projektor in das Projektionsobjektiv blicken.
19		--- Hinweis darauf, dass auf dem gekennzeichneten Gerät keine Gegenstände abgestellt werden dürfen.
20		ISO3864IEC60825-1	Vorsicht, LaserstrahlungHinweis darauf, dass das Gerät einen Bauteil mit Laserstrahlung enthält.
21		ISO 3864 ZerlegungsverbotHinweis auf Verletzungsgefahr z. B. durch Stromschlag, wenn das Gerät zerlegt wird.
Nr.	Symbolzeichen Erfüllte Normen Bedeutung
22		IEC60417Nr. 5266	Bereitschaft, partielle BereitschaftZur Kennzeichnung, dass das betreffende Teil der Ausrüstung im Bereitschaftsstatus ist.
23		ISO3864IEC60417Nr. 5057	Achtung, bewegliche TeileZur Anzeige, dass Sie entsprechend den Schutzstandards sich von beweglichen Teilen fernhalten müssen.
24		IEC60417-6056	Achtung (bewegliche Lüfterflügel)Halten Sie sich aus Sicherheitsgründen von den beweglichen Lüfterflügeln fern.
25		IEC60417-6043	Achtung (scharfe Kanten)Zeigt scharfe Kanten, die nicht berührt werden sollten.
26		--- Zeigt an, dass bei der Projektion nicht in das Objektiv geschaut werden darf.
27		ISO7010Nr. W027ISO3864	Warnung, Lichtemission (UV, sichtbares Licht, IR usw.)Wenn Sie sich in der Nähe der Lichtemissionen befinden, müssen Sie darauf achten, Augen oder Haut nicht zu verletzen.
28		IEC60417Nr. 5109	Nutzungsverbot in Wohnumgebungen Zur Anzeige, dass dies ein Elektrogerät oder Gerät ist, dass sich nicht für den Einsatz in Wohnumgebungen eignet.

Der Aufkleber mit durchgekreuzter Mülltonne weist darauf hin, dass dieses Produkt und die eingesetzten Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Zur Vermeidung einer möglichen Beeinträchtigung der Umwelt oder der menschlichen Gesundheit und um zu gewährleisten, dass es in einer umweltverträglichen Weise recycelt wird, dürfen dieses Produkt und die zugehörigen Batterien nicht in den Hausmüll gegeben werden. Weitere Informationen zu Entsorgungseinrichtungen erhalten Sie bei der zuständigen Behörde oder dem Geschäft, in dem Sie dieses Produkt erworben haben. Die Verwendung der chemischen Zeichen Pb (Blei), Cd (Kadmium) und Hg (Quecksilber) bedeutet, dass diese Metalle in der Batterie verwendet werden.
