BEDIENUNGSANLEITUNG AF-S NIKKOR 300MM F-4D IF-ED NIKON

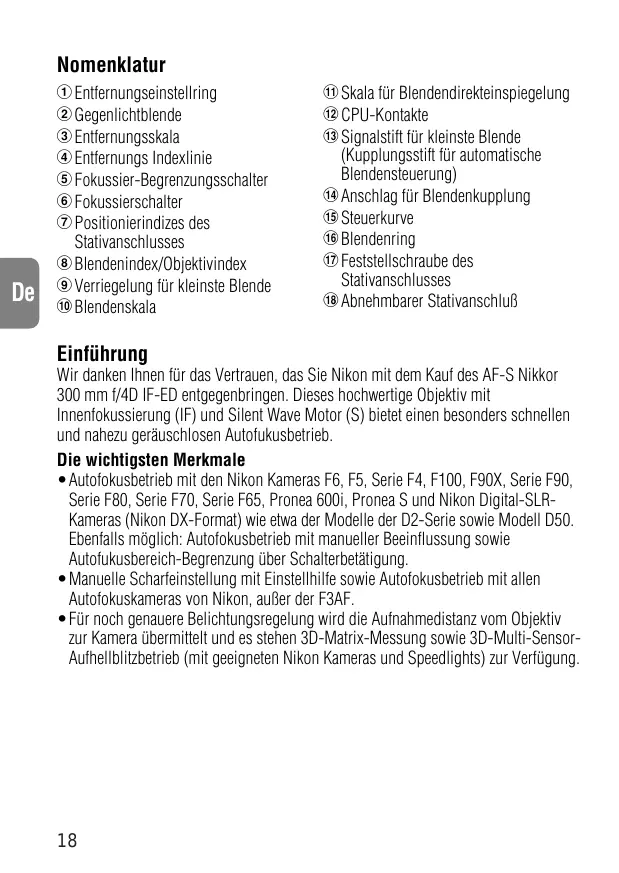

Bedienungsanleitung (S. 18-23)

① Entfernungsinstellring
② Gegenlichtblende
③ Entfernungsskala
④ Enttermungs Indexlinie
⑤ Fokussier-Begrenzungsschalter
6 Fokussierschalter
⑦ Positionierindizes des Stativanschlusses
⑧ Blendenindex/Objektivindex
⑨ Vertriegelung fürkleinste Blende
10 Blendenskala

⑪ Skala for Blendendirekteinspiegelung
⑫CPU-Kontakte
⑬ Signalstift fürkleinste Blende (Kupplungsstift fur automatische Blendensteuerung)
14 Anschlag for Blendenkupplung
15 Steuerkurve
16 Blendenring
17 Feststellschaube des Stativanschlusses
18 Abnehmbarer StativanschluB

Einführung

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S Nikkor 300 mm f/4D IF-ED entgegenbringen. Dieses hochwertige Objektiv mit Innenfokussierung (IF) und Silent Wave Motor (S) bietet einen besonderen Schnellen und nahezu gefäuschlosen Autofukusbetrieb.

Die wichtigsten Merkmale

• Autofokusbetrieb mit den Nikon Kamas F6, F5, Serie F4, F100, F90X, Serie F90, Serie F80, Serie F70, Serie F65, Pronea 600i, Pronea S und Nikon Digital-SLR-Kamas (Nikon DX-Format) wie etwa der Modelle der D2-Serie sowie Modell D50. Ebenfalls möglich: Autofokusbetrieb mit manueller Beeinflussung sowie Autofukusbereich-Begrenzung über Schalterbetätigung.
• Manuelle Scharfeinstellung mit Einstellhilfe sowie Autofokusbetrieb mit allen Autofokuskameras von Nikon, außer der F3AF.
• Für noch genauere Belichtungsregelung wird die Aufnahmedistanz vom Objektiv zur Kamera übermittelt und es stehen 3D-Matrix-Messung sowie 3D-Multi-Sensor-Aufhellblitzbetrieb (mit geeigneten Nikon Kamas und Speedlights) zur Verfügung.

Achtung!

• Halten Sie die CPU-Kontakte peinlich sauber, und schätzen Sie sie vor Beschäftigung!
• Folgendes Zubehrdorf nicht an das Objektiv angesetzt werden, da es die CPU-Kontakte beschädigten kann: Automatik-Zwischenring PK-1, PK-11/PK-11A, Automatikring BR-4 und Zwischenring K1. Anderes Zubehrd kann bei Verwendung des Objektiv mit gewissen Kameramodellen ungueignet sein. Einzelheiten entnahmen Sieitte der jeweiligen Bedienungsanleitung.
• Das Objektiv ist nicht zur Verwendung mit der Nikon F3AF mit angesetztem AF-Sucher DX-1 geeignet.

Fokussieren

Wahlen Sie den Fokussiermodus der Kamera anhand der folgenden Tabelle:

Kameras Fokussiermodus der Kamera		Fokussiermodus des Objektivs
		M/A	M
F6, F5, Serie F4, F100, F90X,Serie F90, Serie F80, Serie F70,Serie F65, Pronea 600i, Pronea S,Serie D2, Serie D1, D100,Serie D70, D50	CSAF	Autofokus-Modus mit manueller Einstellmöglichkeit	Manuelles Fokussieren (Entfernungs-messung verfügbar)
	M	Manuelles Fokussieren (Entfernungsmessung verfügbar)
Nikon-AF-Kamera (außer F3AF)	CSAFM	Manuelles Fokussieren (Entfernungsmessung verfügbar)
Andere Nikon-K cameras (außer F3AF)		Manuelles Fokussieren

- Autofokus-Modus mit manueller Einstellmöglichkeit

Stellen Sie den Fokussierschalter (Abb. 1) auf M/A. Bei dieser Einstellung ist der Autofokus-Modus bzw aktiviert, kann aber jederzeit durch Drehen des separates Entfernungseinstellrings und gleichzeitiges Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kameras, die über ein solches Bedienteil verfügen, deaktiviert werden. Zur Aufhebung der manuellen Einstellmöglichkeit den Auslöser oder die AF-Starttaste freigeben.

• Begrenzung des Autofokusbereichs (nur bei Kameras mit M/A-Modus) Zur Reduzierung der Autofokuszeit ist der Fokussier-Begrenzungsschalter (Abb. 2) von Wahlbereich FULL auf -3m zu stellen. Dies ist nutzlich zur Aufnahme von Objekten in schneller Bewegung, die weiter als 3m halten sind. Bei Objekten mit Aufnahmeentfernungen unter 3m stellen Sie den Schalter auf FULL.

Scharfentiefe

Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), so laßt sich die Schärfentiefe im Kamerasucher verfolgen.

Vertriegung auf kleinster Blende (Abb. 3)

Für Programm- und Blendenautomatik muß der Blendenring auf kleinster Öffnung (32) verriegelt werden.

1 Drehen Sie den Blendenring, bis die Blendenzahl 32 dem Blendenindex gegenübersteth.
2 Schieber Den Riegel in Richtung auf den Blendenring, so daß die beiden orangefarbenen Punkte aufeinander ausgerichtet sind.

Zur Entregelung schiben Sie den Riegel in die entgegengesetzte Richtung.

Empfohlene Einstellscheiben

Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfugung, um jeder Aufnahmesituation gerecht zu werden. Die zur Verwendung mit dieser Objektiv empfohlenen sind nachstehend aufgelistet:

Einstellscheibe Kamera

A

B

C

D

E

EC-B EC-E

F

G1 G2

G3

G4

H1 H2

H3 H4

J

K

L

M

P

R S T

U

F6

◎

◎

—

—

◎

—

—

—

—

—

—

—

◎

—

◎

—

—

◎

F5+DP-30

◎

◎

○

—

◎

◎

—

—

○(+0.5)

○(+0.5)

—

—

◎

—

◎

—

—

◎ (+0.5)

F5+DA-30

◎

◎

○

—

◎

◎

—

—

○(-1.0)

○

—

—

◎

—

◎

—

—

◎

F4+DP-20

—

◎

○(+0.5)

—

◎

—

—

—

○(-1.0)

○

—

—

◎ (+0.5)

○(+0.5)

—

—

○(+0.5)

—

◎

F4+DA-20

—

◎

○(-1.0)

—

◎

—

—

—

○(-1.0)

○(-1.5)

—

—

◎

◎

—

—

◎

—

◎

F3

◎

◎

○

○

◎

—

—

—

○

○

—

○

◎

◎

◎

◎

◎

◎

Hervorragende Scharfeinstellung
Akzeptable Scharfeinstellung Das Sucherbild vignettierticht. Die Aufnahme selbst bleibt hiervon unberührt.

Nicht möglich

( ) Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (Nur mittenbetone Belichtungsmessung). Bei F6-Kameras körrigieren Sie durch Wahl von “Andere” in der Individualfunktion “b6: Einstellscheibe” und Erscheinlen des LW-Werts im Bereich zwischen -2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wahren, wenn der erforderliche Korrekturwert “0” beträgt (keine Korrektur notig). Zur Einstellung des Korrekturwerts am F5 Kameragehäuse dient die Individualfunktion Nr. 18. Mit den F4-Serials-Geräten durch den Belichtung-Kompensationsanzeiger für Visiermattscheiben kompensieren.

20 Naheres hierzu finden Sie in der Bedienungsanleitung des Kameragehusses.

Ein Leerfeld bedeutert: unbrauchbar. Da die Einstellscheite M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 als auch Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von dem anderer Einstellscheiben.

Bei Verwendung der Scheiben B/B2/B3, E/E2/E3 bzwn. K/K2/K3 in anderen als den obengennten Kameras gehalten die Spalten für die Scheiben B, E bzw. K auf F4 + DP-20.

Blitzaufnahmen mit Kameras mit eingebautem Blitz

Alle Nikon-Kameras mit eingebautem Blitz sind geeignet, ohne daß Vignettierung auftritt.

Stativverwendung (Abb. 4)

Das Objektiv verfügt über eine abnehmbare, drehbare Stativmanschette. Bei Stativaufnahmen setzen Sie stall der Kamera diese Manschette auf das Stativ. Verfahren Sie wie folgt:

1 Lockern Sie die Stativmanscheten-Sicherungsschraube ①.
2 Schiebern Sie die Manschette auf das Objektiv, so daß der Manschettenindex des Objektivs mit dem Index auf der Manschette ausgerichtet ist ②.
3 Drehen Sie das Objektiv auf einen geeigneten Positionsindex (3) (drei Indexe in Abständen von 90^ sind vorgesehen), indem Sie den Manschettenindex des Objektivs entsprechend aussichten. Ziehen Sie dann die Sicherungsschraube fest. (Vorsicht. Wenn die Schraube nicht festgezogen wird, kann sich das Objektiv von der Manschette halten.)

Wenn Sie die Kamera am Handgriff halten und damit in ihrem Stativanschluss drehen, kann je nach verwendetem Stativ ihre Hand am Stativ anschlagen.

Gegenlichtblende

Ziehen Sie die Gegenlichtblende hereaus, indem Sie sie aus der Rastposition frei drehen, so daß sie sich frei bewegenen laßt. Drehen Sie sie dann im Gegenuhrzeigersinn (von vorne betrachtet), um sie in herausgezogener Position zu sichern. Da die Gegenlichtblende nicht abnehmbar ist, schiben Sie sie in ihre Raststellung zurück, wenn sie nicht gebraucht wird. Heben Sie keinesfalls das Objektiv an der Gegenlichtblende an. Andernfalls kann das Objektiv durch sein eigenes Gewicht herunterfallen und beschädigt werden.

Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit ethanol (Alcohol) oder Optik-Reinigungsflüssigkeit anfeuchen. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne daß Wischspuren darüberbleiben.
• Verwenden Sie keinesfalls Verdünning oder Benzin zur Reinigung, da diese zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen können.
• Zum Schutz der Frontlinse empfeht es sich, stets ein NC-Filter aufgesetzt zu halten. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.
• Bei Aufbewährung des Objektivs in seinem Körcher sollenn beide Objektivdeckel aufgesetzt sein.
• Bei längerer Nichtbenutzung sollte das Objekt an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objekt von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是Orten zurück!
• Reinigen Sie den inneren hinteren Teil des Objektivs keinesfalls mit Druckluft. Da die Membranlamellen freiiegen, können sie durch einen starken Luftstoß beschädigt werden. Setzen Sie auch unbedingt den Objektivrückdeckel LF-1 auf, wenn das Objektiv nicht in Gebrauch ist, um das Objektiv und die Membranlamellen vor Fremdkörpersn und Fingerabrücken zu schätzen.

Zubehör

Aufsteckbarer 77-mm-Frontobjektivdeckel

Objektivrückdeckel LF-1

Halbfester Behalter CL-M2

Sonderzubehör

Weiter 77-mm-Einschraubfilter, einschließlich Zirkularpolarisationsfilter II

Telekonverter TC-14B, TC-301

AF-S Telekonverter TC-14EII, TC-17EII, TC-20EII

(Verwenden Sie TC-17Ell und TC-20Ell keinesfalls im Autofokus-Betrieb.)

Technische Daten

Objektivtyp:	AF-S-Nikkor mit D-Charakteristik eingebauter CPU und Nikon-Bajonett
Brennweite:	300 mm
Maximale Blendenöffnung:	f/4
Optischer Aufbau:	10 Linsen in 6 Gruppen (2 ED-Linsenelemente)
Bildwinkel:	8°10' [5°20' bei Nikon-Digitalk cameras (Nikon DX-Format); 6°40' bei IX240-K cameras]
Enternungsdaten:	Ausgabe an die Kamera
Fokussiersystem:	Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent Wave-Motor); manuell über separaten Fokussierring
Enternungsskala:	Unterteil in Meter und Fuß, und davon von 1,45 m bis unendlich (∞)
Blendenskala:	f/4 - f/32, sowohl auf der Standardskala als auch der Skala für Blendendirekteinspiegelung
Verriegelung fürkleinste Blende:	Vorhanden
Blendenart:	Vollautomatisch
Belichtungsmessung:	Offenblendenmessung bei Kameras mit AI-Blendenkapplung oder CPU-Interface-System; Arbeitsblendenmessung bei allen anderen Kameras
Fokussier-Begrenzungsschalter:	Vorhanden; zwei Währbereiche: FULL (unendlich bis 1,45 m) oder ∞ - 3m
Stativbefestigung:	Abnehmbarer Stativanschluß, drehbar um 360° mit Indizes in Abständen von 90°
Befestigungsgröbe:	77 mm (P = 0,75mm)
Abmessungen:	ca. 90 mm Durchm. x 222,5 mm Länge bis Flansch; Gesamtlänge ca. 230,5 mm
Gewicht:	ca. 1440 g mit Stativanschluß, ca. 1300 g nur Objektiv

Nomenclature

Die ersten Werte gelten für den Zwischenring PK-12, wenn dieser allein benutz wird. Die anderen Werte gelten für die Kombinationen PK-11A-PK-13, PK-11-PK-13 oder PK-1-PK-3. Die Zwischenringe PK-11/11A und PK-1 lasSEN sich nicht direkt am Objektiv anbringen!
