BEDIENUNGSANLEITUNG AF-S VR ZOOM-NIKKOR 70-300MM F-4.5-5.6G IF-ED NIKON

Hinweise für sicheren Betrieb

ACHTUNG Keinesfalls zerlegen. Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab. Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen. Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosionsoder Brandgefahr. Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens. Dem Zugriff von Kindern entziehen. Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können. Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten: • Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brandoder Stromschlaggefahr. • Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr. • Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein. • Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

): Seitennummer 1 Gegenlichtblende (S.30) 2 Montagemarkierung der Gegenlichtblende (S.30) 3 Kontrollmarkierung der Gegenlichtblende (S.30) 4 Montagemarkierung für Gegenlichtblende (S.30) 5 Zoomring (S.29) 6 Brennweitenskala 7 Brennweitenskala-Indexlinie 8 Entfernungseinstellring (S.27) 9 Entfernungsskala

Montagemarkierung Dichtungsmanschette (S.26) CPU-Kontakte (S.26) Infrarot-Kompensationsindex (bei 70mm) (S.27) Markierung für Entfernungsskala Schalter zur Vibrationsreduktion (VR-Schalter) (S.28) Schalter für Bildstabilisator (VR) (S.28) Fokusschalter (S.27)

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch zu Ihrer Kamera. Kameras Nikon Digital-SLR-Kameras (Nikon FX/DX-Format) F6, F5, F100, F80-Serie, F75-Serie, F65-Serie Pronea 600i, Pronea S*2 F4-Serie, F90X, F90-Serie, F70-Serie F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401 F-801s, F-801, F-601M F3AF, F-601, F-501 Nikon MF Kameras (außer F-601M)

Funktion Bildstabilisator (VR) Autofokus

Belichtungssteuerung P*1

: Möglich : Nicht möglich *1 P schließt die Automatik (AUTO) und Motivprogramme mit ein. *2 Manuelle Belichtungssteuerung (M) nicht möglich. • Wenn Sie dieses Objektiv mit einer Kamera verwenden, die die Bildstabilisatorfunktion (VR) nicht unterstützt, sollten Sie den Schalter für den Bildstabilisator ( am Objektiv auf [OFF] stellen. Insbesondere bei der Kamera Pronea 600i wird die Batterie u. U. schnell erschöpft, wenn der Schalter sich in der [ON]-Stellung befindet.

1. Einführung Wir danken Ihnen, dass Sie sich für das AF-S VR Zoom-Nikkor 70-30 mm f4,5-5,6G IF-ED entschieden haben. Dieses hochwertige Tele-Zoomobjektiv bietet spezielle Mechanismen zur Vibrationsreduktion (VR2) und zur schnellen internen Fokussierung (IF). Außerdem wird der Fokussiermechanismus durch einen Silent-Wave-Motor (S) betrieben.

■Die wichtigsten Merkmale • Aufnahmen bei Verschlusszeiten ermöglicht der Bildstabilisator (VR2) verwacklungsfreie Aufnahmen mit um bis zu vier Lichtwertstufen* längeren Verschlusszeiten als beim Fotografieren ohne VR-Technik, auf diese Weise werden der Bereich der verfügbaren Verschlusszeitoptionen erweitert und Teleaufnahmen ohne Stativ erheblich vereinfacht. (*unter Nikon-Testbedingungen; der Ausmaß des Effekts des Bildstabilisators ist abhängig vom Fotografen und den Aufnahmebedingungen.) • Zwei Vibrationsreduktionsmodi stehen zur Verfügung: (1) der [NORMAL]-Modus zur Reduktion von Kameraverwacklungen und (2) der [ACTIVE]-Modus zur Reduktion von Kameraverwacklungen bei Aufnahmen aus einem bewegten Fahrzeug. • Der Bildstabilisator unterscheidet automatisch zwischen Verwacklung und absichtlichen Schwenkbewegungen, sodass das Objektiv bei Kameraschwenks (im [NORMAL]-Modus) diesen nicht fälschlicherweise entgegenwirkt. • Der Fokusschalter gestattet das Umschalten zwischen Autofokus (A) und manuellem Fokus (M). • Auch wenn der Autofokus aktiviert ist, können Sie jederzeit manuell eingreifen (Priorität der manuellen Scharfeinstellung). • Das Objektiv überträgt die eingestellte Entfernung an die Kamera und ermöglicht so eine präzisere Belichtungssteuerung (3D-Matrixmessung). • Zwei Linsenelemente aus hochwertigem ED-Glas (extra geringe Dispersion) gewährleisten scharfe Abbildungen frei von Farbsaumbildung. Neun Blendenlamellen sorgen für eine nahezu kreisrunde Blendenöffnung, so daß außerhalb des Schärfenbereichs vor und hinter dem Motiv liegende Elemente in ansprechende Unschärfe getaucht werden. • Die Naheinstellgrenze beträgt 1,5 m (bei allen Zoomeinstellungen). ■Wichtige Hinweise • Halten Sie die CPU-Kontakte # sauber und schützen Sie sie vor Beschädigung. • Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D90, beträgt der Bildwinkel 22°50’ – 5°20’ und der Brennweitenbereich entspricht 105 – 450 mm bei einer Kleinbildformatkamera. • Bei einer Beschädigung der Dichtungsmanschette " sollten Sie das Objektiv beim nächsten Nikon-Vertragshändler bzw.bei einer Nikon-Reparaturwerkstatt zur Reparatur abgeben.

2. Fokussteuerung Wählen Sie anhand der folgenden Tabelle eine von der Kamera unterstützte Fokussteuerung: Kameras

Fokussteuerung (Kamera)

Fokussteuerung (Objektiv)

M/A M Manueller Fokus (mit AF Autofokus mit Priorität der man. elektronischer (C/S) Scharfeinstellung Einstellhilfe) Manueller Fokus MF (mit elektronischer Einstellhilfe) AF Manueller Fokus (mit elektronischer F55-Serie, F60-Serie, F50-Serie, F-801s, (C/S) Einstellhilfe; keine Einstellhilfe bei F-601M) F-801, F-601M, F-401x, F-401s, F-401 MF Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S

■Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus) 1 Stellen Sie den Fokusschalter ) auf [M/A]. Markierung Hinweis: Dabei muss der Schalter so eingestellt sein, dass die Markierung genau mit der Aufschrift [M/A] fluchtet. M M/A 2 Bei dieser Einstellung ist der Autofokus-Modus zwar aktiviert, kann aber jederzeit durch Drehen des separaten Entfernungseinstellrings 8 und gleichzeitigem Antippen des Auslösers oder der AF-Starttaste (AF-ON) an Kamera deaktiviert werden. 3 Drücken Sie den Auslöser bis zum ersten Druckpunkt oder die AF-Start-Taste der Kamera, wenn Sie nicht mehr manuell in die Fokussierung eingreifen wollen. Daraufhin schaltet die Kamera auf Autofokus-Modus zurück. ■Infrarotkompensierung Bei Aufnahmen auf Infrarotfilm muss die Scharfeinstellung von Hand korrigiert werden. Zu diesem Zweck fokussieren Sie zunächst das Aufnahmeobjekt manuell. Drehen Sie den Entfernungseinstellring 8 zur Nachstellung der Entfernungsskala anhand der nachstehenden Tabelle. Bringen Sie ein Rotfilter (R60) für Infrarotfotografie an und machen Sie dann Ihre Aufnahmen. Brennweite

Kompensation von Markierung für Entfernungsskara %

Verschieben der Entfernungsskala zum Infrarot-Kompensationsindex $. (3,9 mm)

0 mm (keine Kompensation erforderlich)

3. Bildstabilisator (VR@) Anzahl der Vibrationen

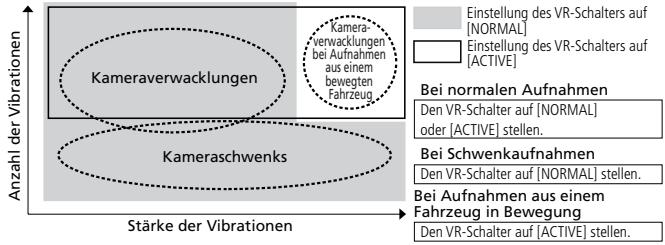

■Grundlagen des Vibrationsausgleichs

Stärke der Vibrationen

Kameraverwacklungen bei Aufnahmen aus einem bewegten Fahrzeug

Einstellung des VR-Schalters auf [NORMAL] Einstellung des VR-Schalters auf [ACTIVE] Bei normalen Aufnahmen Den VR-Schalter auf [NORMAL] oder [ACTIVE] stellen. Bei Schwenkaufnahmen Den VR-Schalter auf [NORMAL] stellen. Bei Aufnahmen aus einem Fahrzeug in Bewegung Den VR-Schalter auf [ACTIVE] stellen.

■Die Effekte der Vibrationsreduktion Aufnahmen bei Verschlusszeiten ermöglicht der Bildstabilisator (VR2) verwacklungsfreie Aufnahmen mit um bis zu vier Lichtwertstufen* längeren Verschlusszeiten als beim Fotografieren ohne VR-Technik. (*unter NikonTestbedingungen; der Ausmaß des Effekts des Bildstabilisators ist abhängig vom Fotografen und den Aufnahmebedingungen.) ■Der Schalter für den Bildstabilisator (VR) 1 Stellen Sie den Schalter für den Bildstabilisator ( auf [ON]. Markierung Hinweis: Dabei muss der Schalter so eingestellt sein, dass die OFF Markierung genau mit der Aufschrift [ON] fluchtet. ON 2 Wenn der Auslöser bis zum ersten Druckpunkt gedrückt wird, werden Verwacklungsbewegungen ausgeglichen. Da dies auch für das Sucherbild gilt, wird die automatische oder manuelle Fokussierung und die Ausrichtung auf das Motiv erleichtert. 3 Stellen Sie den Schalter ( auf [OFF], um den Bildstabilisator zu deaktivieren. ■Stellungen des Vibrationsreduktions-Schalters & NORMAL: Der Vibrationsreduktions-Mechanismus verringert Markierung Kameraverwacklungen und ermöglicht gleichmäßige NORMAL ACTIVE Kameraschwenks. ACTIVE: Der Vibrationsreduktions-Mechanismus reduziert das Verwackeln der Kamera beim Fotografieren aus einem Fahrzeug in Bewegung. In diesem Modus unterscheidet das Objektiv nicht automatisch zwischen Kameraschwenks und Verwacklungen. Hinweis: Dabei muss der Schalter so eingestellt sein, dass die Markierung genau mit der Aufschrift [NORMAL] oder [ACTIVE] fluchtet.

■Hinweise zur Verwendung des Bildstabilisators • Warten Sie, bis sich das Bild im Sucher stabilisiert hat, bevor Sie den Auslöser nach kurzem Antippen ganz herunterdrücken. • Bei Kameraschwenks muss der Vibrationsreduktions-Schalter auf [NORMAL] gesetzt sein. Wenn Sie die Kamera in einem weiten Bogen bewegen (z. B. bei einem Kameraschwenk), sind Vibrationen in die Richtung dieser Bewegung nicht betroffen. Wenn Sie die Kamera z. B. horizontal schwenken, werden nur vertikale Vibrationen reduziert, so dass gleichmäßige Kameraschwenks möglich werden. • Aufgrund der Eigenschaften des Bildstabilisators kann das Sucherbild nach dem Auslösen des Verschlusses leicht unscharf erscheinen. Dies ist kein Anzeichen für eine Gerätestörung. • Schalten Sie die Kamera nicht aus und nehmen Sie das Objektiv nicht ab, solange der VR-Modus eingeschaltet ist. (Andernfalls erzeugt das Objektiv u. U. ein klapperndes Geräusch, wenn es bewegt wird. Dies ist keine Fehlfunktion. Schalten Sie die Kamera wieder ein und die VR-Funktion aus.) • Bei Kameras der F80-Serie, F75-Serie, F65-Serie, D700, D300-Serie, D200, D100, D90, D80, D70-Serie, D5000, D3000, D60, D50 und D40-Serie steht die VRFunktion nicht zur Verfügung, während das integrierte Blitzgerät aufgeladen wird. • Stellen Sie den Schalter ( für den Bildstabilisator auf [OFF], wenn Sie ein Stativ benutzen. Wenn Sie dagegen ein Stativ ohne verriegelten Stativkopf oder ein Einbeinstativ verwenden, stellen Sie den Schalter auf [ON]. • Bei AF-Kameras mit einer AF-Starttaste (AF-ON) wie etwa die Modelle der D3-Serie, D300-Serie und F6 wird die VR-Funktion durch das Drücken dieser Taste nicht aktiviert.

4. Scharfeinstellung, Zoomen und Tiefenschärfe (S.88)

Drehen Sie am Zoomring 5, bis die gewünschte Bildkomposition im Sucher zu sehen ist, bevor Sie die Scharfeinstellung vornehmen. Verfügt die Kamera über eine Taste oder einen Hebel zur Schärfentiefe-Vorschau (Abblendung), lässt sich die Schärfentiefe im Kamerasucher überprüfen. • Die Entfernungsskala zeigt nicht den genauen Abstand zwischen Motiv und Kamera an. Die Werte sind Näherungswerte und können nur als Richtlinie dienen.

5. Gleitende Lichtstärke/zwei Blendenindizes Beim Durchfahren des Brennweitenbereichs von 70 mm auf 300 mm verringert sich die Anfangsöffnung um ca. 2/3 Blende. Kameras mit Innenmessung gleichen dies automatisch aus. Auch bei TTL-Blitzautomatik mit einem Nikon Blitzgerät ist keine Korrektur erforderlich. Bei Verwendung eines externen Belichtungsmessers oder bei Aufnahmen im Computer-Blitzmodus wählen Sie den passenden Blendenindex entsprechend der an der Kamera angezeigten Brennweiteneinstellung.

6. Blendeneinstellung Stellen Sie die Blende an der Kamera ein.

7. Verwenden der Bajonett-Gegenlichtblende HB-36 1 ■Anbringen der Gegenlichtblende Richten Sie die Montagemarkierungen an Objektiv 4 und Gegenlichtblende ( ) 2 aneinander aus und drehen Sie die Gegenlichtblende 1 im Uhrzeigersinn, bis sie hörbar einrastet.

• Stellen Sie sicher, dass die Kontrollmarkierung ( )3 mit der Montagemarkierung am Objektiv 4 fluchtet. • Wenn die Gegenlichtblende falsch angebracht ist, kann es zu Vignettierung (Abschattungen an den Bildrändern) kommen. • Halten Sie die Gegenlichtblende zum Anbringen oder Abnehmen an ihrer Basis fest, nicht am vorderen Rand. • Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

■Abnehmen der Gegenlichtblende Halten Sie die Gegenlichtblende an der Basis (nahe der Montagemarkierung) und drehen Sie sie gegen den Uhrzeigersinn.

8. Blitzaufnahmen mit dem integrierten Blitzgerät Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende 1. Andernfalls kann es zu Abschattungen im unteren Bereich des Bildes kommen.

9. Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt. Einstellscheibe Kamera

J K L M P U F6 F5+DP-30 F5+DA-30 F4+DP-20 F4+DA-20

: Hervorragende Scharfeinstellung — : Nicht möglich ( ) : Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur (Nur mittenbetonte Belichtungsmessung). Wählen Sie bei der F6 für die Individualfunktion »b6: Einstellscheibe« die Option »Andere«, um die Belichtungskorrektur in halben Lichtwertschritten zwischen -2,0 und +2,0 LW einzustellen. Bei Gebrauch von anderen Scheiben als B oder E, ist »Andere« auch dann zu wählen, wenn keine Belichtungskorrektur erforderlich ist (Korrekturwert »0«). Bei der F5 dient die Individualfunktion Nr. 18 zum Einstellen des Korrekturwerts. Kameras der F4-Serie verfügen über eine Belichtungskorrektur-Justierschraube für auswechselbare Sucherscheiben, die denselben Zweck erfüllt. Näheres hierzu finden Sie im Benutzerhandbuch der jeweiligen Kamera. Leerfelder bedeuten: Nicht verwendbar. Die Einstellscheibe M ist für die Makrofotografie mit einem Abbildungsmaßstab von 1:1 und für die Mikrofotografie konzipiert. Ihre Eigenschaften unterscheiden sich daher von denen anderer Einstellscheiben. • Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

10. Pflege des Objektivs

• Säubern Sie Glasflächen mit einem Blasepinsel. Entfernen Sie Staub und Flecken mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungstuch, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne Wischspuren zurückzulassen. • Verwenden Sie niemals Verdünner oder Benzin zur Reinigung, da dieses zu Beschädigungen führen, Gesundheitsschäden verursachen oder ein Feuer auslösen könnte. • Ein Klarglasfilter (NC) kann als Frontlinsenschutz verwendet werden. Die Gegenlichtblende 1 wirkt als zusätzlicher Schutz. • Bei Aufbewahrung des Objektivs in seinem Köcher sollten beide Objektivdeckel aufgesetzt sein. • Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden. Halten Sie das Objektiv von direkter Sonneneinstrahlung und Chemikalien wie Kampfer oder Naphthalin (Mottenmittel) fern. • Das Objektiv ist nicht wasserdicht und kann beschädigt werden, wenn es Nässe ausgesetzt wird. • Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Eine Lagerung an übermäßig heißen Orten kann zur Beschädigung führen.

11. Im Lieferumfang enthaltenes Zubehör • Aufsteckbarer 67-mm-Objektivfrontdeckel LC-67 • Objektivrückdeckel LF-1 • Bajonett-Gegenlichtblende HB-36 • Objektivbeutel CL-1022

12. Optionales Zubehör • 67-mm-Schraubfilter

13. Nicht geeignetes Zubehör • Telekonverter (alle Modelle) • Auto-Ring BR-4 und alle Modelle von AutoZwischenring PK, Ring K und Balgenvorsatz. Anderes Zubehör ist möglichcherweise für bestimmte Kameras nicht geeignet. Lesen Sie sorgfältig das Benutzerhandbuch zu Ihrem Zubehör.

14. Technische Daten Objektivtyp:

AF-S-Zoom-Nikkor mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett. Brennweite: 70–30 mm Lichtstärke: f/4,5–5,6 Optischer Aufbau: 17 Linsen in 12 Gruppen (2 ED-Linsenelemente) Bildwinkel: 34°20’ – 8°10’ mit Nikon-Film-Spiegelreflexkameras im 35 mm-Format (135) und Digital-Spiegelreflexkameras im Nikon-FX-Format 22°50’ – 5°20’ mit Digital-Spiegelreflexkameras im Nikon-DX-Format 27°40’ – 6°40’ mit IX240-Systemkameras Brennweitenskala: 70, 100, 135, 200, 300mm Entfernungsdaten: Übermittlung an die Kamera Zoomen: Manuell über separaten Zoomring Fokussierung: Innenfokussierung nach dem Nikon-IF-System (mittels integriertem Silent-Wave-Motor); manuell über separaten Fokussierring Bildstabilisator (VR): Linsen-Versatzverfahren mittels Schwingspulenmotoren (VCM) Entfernungsskala: Unterteilt in Meter und Fuß, von 1,5 m bis unendlich (∞) Kürzeste Aufnahmedistanz: 1,5 m bei allen Zoomeinstellungen Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: 4,5 bis 32 (bei 70 mm), 5,6 bis 40 (bei 300 mm) Belichtungsmessung: Offenblendenmessung Filtergewinde: 67 mm (P = 0,75 mm) Abmessungen: ca. 80 x 143,5 mm (Durchmesser x Länge bis Flansch) Gewicht: ca. 745 g
