BEDIENUNGSANLEITUNG AF-S NIKKOR 85MM F-1.4G NIKON

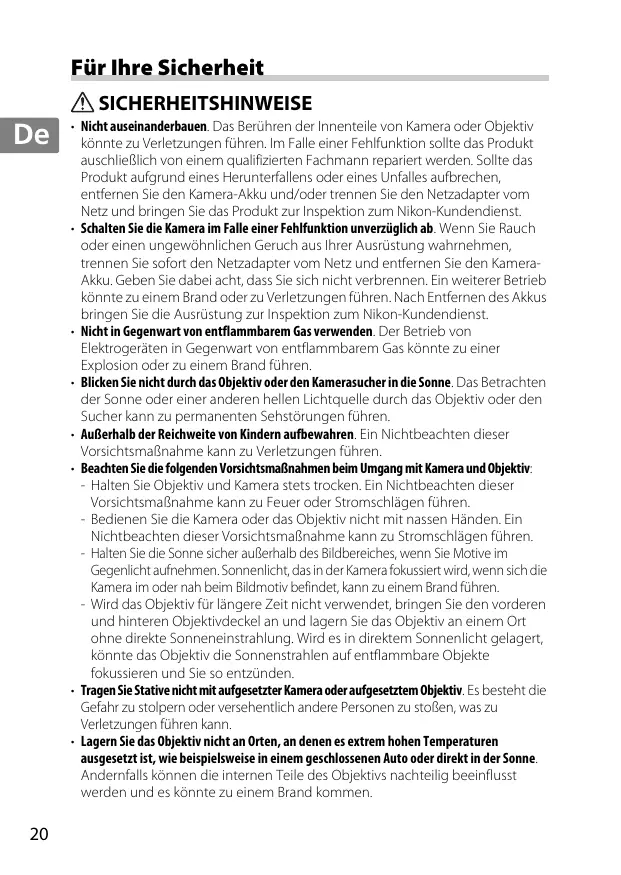

Benutzerhandbuch S.20

• Nicht auseinanderbauen. Das Berühren der Innenteile von Kamera oder Objektiv können zu Verletzungen führen. Im Falle einer Fehlfunktion soll das Produkt ausschiedlich von einem qualifizierten Fachmann repariert werden. Solle das Produkt aufgrund eines Herunterfallens oder eines Unfalles aufbrechen, entfern den Sie den Kamera-Akku und/oder trennen Sie den Netzadapter vom Netz und bringen Sie das Produkt zur Inspektion zum Nikon-Kundendienst.
• Schalten Sie die Kamera im Falle einer Fehlfunktion unverzüglich ab. Wenn Sie Rauch oder einen ungewöhnlichen Geruch aus ihrer Ausrüstung wahnehmen, trennen Sie sofort den Netzadapter vom Netz und entfern Sie den Kamera-Akku. Geben Sie darauf acht, dass Sie sich nicht verbrennen. Ein weiterer Betrieb könnte zu einem Brand oder zu Verletzungen führen. Nach Entferden des Akkus bringen Sie die Ausrüstung zur Inspektion zum Nikon-Kundendienst.
• Nicht in Gegenwart von entflammbarem Gas verwenden. Der Betrieb von Elektrogeräten in Gegenwart von entflammbarem Gas können zu einer Explosion oder zu einem Brand führen.
• Blichen Sie nicht durch das Objektiv oder den Kamerasucher in die Sonne. Das Betrachten der Sonne oder einer anderen hellen Lichtquelle durch das Objektiv oder den Sicherer kann zu permanenten Sehstörungen führen.
• Außerhalb der Reichweite von Kindern aufbewahren. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Verletzungen führen.

• Beachten Sie die folgenden Vorsichtsmaßnahmen beim Umgang mit Kamera und Objektiv:

• Halten Sie Objektiv und Kamera stets trocken. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Feuer oder Stromschlagen führen.

• Bedieren Sie die Kamera oder das Objektiv nicht mit nassen Händen. Ein Nichtbeachten dieser Vorsichtsmaßnahme kann zu Stromschlagen führen.
• Halten Sie die Sonne sichere außerhalb des Bildbereiches, wenn Sie Motive im Gegenlicht aufnehmen. Sonnenlicht, das in der Kamera fokussiert wird, wenn sich die Kamera im oder nah beim Bildmotiv befindet, kann zu einem Brand führen.

• Wird das Objektiv für länger Zeit nicht verwendet, bringen Sie den vorderen und hinteren Objektivdeckel an und lagern Sie das Objektiv an einem Ort ohne direkte Sonneneinstrahlung. Wir es in direktem Sonnenlicht gelagert, können这点 Objektiv die Sonnenstrahlen auf entflammbare Objekte fokussieren und Sie so entszünden.

• Tragen Sie Stative nicht mit aufgesetzter Kamera oder aufgesetztem Objektiv. Es besteht die Gefahr zu stolperm oder verstehlich andere Personen zu stoßen, was zu Verletzungen führen kann.
  Lagern Sie das Objektiv nicht an Orten, an denen es extrem hohen Temperaturen ausgesetzt ist, wie beisplesiweine in einem geschlossenen Auto oder direkt in der Sonne. Andernfalls können die internen Teile des Objektivs nachteilig beeinflusst werden und es konnte zu einem Brand kommt.

Vielen Dank, dass Sie sich für ein AF-S NIKKOR 85 mm 1:1,4G Objektiv entschieden haben.itte lessen Sie vor der Verwendung these Produkte sowohl diese Anleitung als auch das Handbuch der Kamera sorgfältig.

Hinweis: Wenn das Objektiv mit einer digitalen Spiegelreflexkamera mit DX-Format wie der D90 oder einer Kamera der D300-Serie verwendet wird, hat es einen Blickwinkel von 18^50' , der einer Brennweite von 127,5 mm beim Kleinbildformat entspricht.

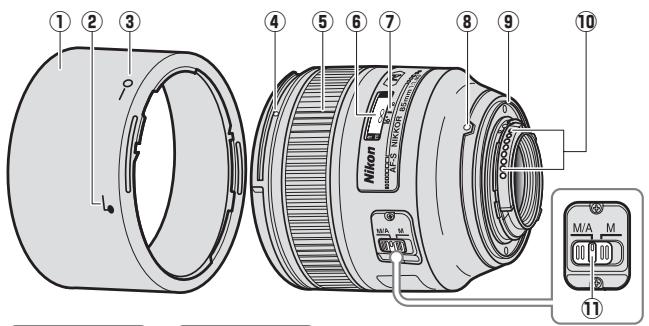

Objektivkomponenten

① Gegenlichtblende 24
② Markierung für die Ausrichtung der Gegenlichtblende 24
③ Markierung für die Arretierung der Gegenlichtblende 24
④ Markierung für das Ansetzen der Gegenlichtblende. 24
⑤ Entfernungseinstellung 23

6 Entfernungsskala. 23
⑦ Markierung für Entfernungseinstellung. 23
⑧ Markierung für die Ausrichtung des Objektivs
9 Dichtungsmanschette 26
10 CPU-Kontakte. 26
Fokusmodusschalter. 22

Kompatibilität

Haken («✓ «) zeigen Unterstützung Funktionen, Striche (»— «) nicht Unterstützung Funktionen an. Es konnen Einschränkungen gelten; beachten Sie das Handbuch der Kamera für Einzelheiten.

Kamera	Belichtungssteuerung				\( AF^3 \)
	\( P^2 \)	S	A	M
Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format)	✓	✓	✓	✓	✓
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S1	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	—	—	✓
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	✓	✓	✓	✓	—
F-801s, F-801, F-601M	✓	✓	—	—	—
F3AF, F-601, F-501, Nikon-MF-K cameras (außer F-601M)	—

1 Manuelle Belichtungssteuerung (M) nicht verfügbar.
2 SchlieBt AUTO-Modus und Motivprogramme ein.
3 Autofokus.

Scharfeinstellung

Unterstützte Fokusmodi werden in der folgenden Tabelle aufgeführrt.

Kamera	Kamara-Fokusmodus	Objektiv-Fokusumschalter
		M/A	M
Digitale Nikon-Spiegelreflexkameras (FX- und DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Aufofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus mit elektronischer Einstellhilfe
	MF	Manueller Fokus (elektronische Einstellhilfe bei allen Kameras außer F-601M verfügbar)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401

M/A (Autofokus mit Priorität der manuellen Scharfeinstellung)

Mit Autofokus mit Priorität der manuellen Scharfeinstellung (M/A) fokussieren:

1 Stellen Sie den Objektiv-Fokusumschalter auf M/A.
2 Fokussieren Sie.

In den Autofokus kann bei Bedarf eingegriffen werden, indem der Fokusring am Objektiv gedreht wird, während der Auslöser bis zum ersten Druckpunkt gedrück wird (oder, falls die Kamera mit einem AF-ON-Taste ausgestattet wird, während die AF-ON-Taste gedrück ist). Um mit dem Autofokus neu zu fokussieren, drücken Sie erneut den Auslöser bis zum ersten Druckpunkt oder die AF-ON-Taste.

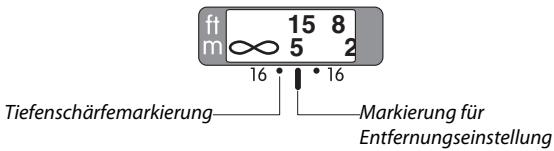

Tiefenschärfe

Die Tiefenscharfremarkierungen auf dem Objektiv zeigen die ungefährte Tiefenscharfe an (siehe Seite 138 für weitere Informationen). Verfügt die Kamera über eine Abblendtaste, kann die Tiefenscharfe im Sicherim Voraus bewertet werden.

Beachten Sie, dass bei der Fokussierung auf nahe Motive auch die Brennweite abnimmt, da in thisem Objektiv eine Innenfokussierung (IF) zum Einsatz kommt.

■ Blende

Die Blende wird mit den Bedienelementen der Kamera eingestellt.

Integrierte Blitzgeräte

Entfernen Sie die Gegenlichtblende, wenn Sie das integrierte Blitzgerät der Kamera verwenden (insofern vorhanden), da die Gegenlichtblende sonst einen Schatten ins Motiv:wurfe.

Die Gegenlichtblende

Die Gegenlichtblende schützt das Objektiv und verhindert das Eindringen von Streulicht, das ansonsten zu Kontrastverlust oder Geisterbildern führen wurde.

Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—O) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (3).

Halten Sie die Gegenlichtblende beim Anbringen oder Abnehmer in der Höhe des -Symbols an der Basis fest und umfassen Sie sie nicht zu fest. Bei falschem Anbringen der Gegenlichtblende kann es zu Vignettierungen kommt.

Die Gegenlichtblende kann umgekehrt auf dem Objektiv angebracht werden, wenn sie nicht verwendet wird. Bei umgekehrter Gegenlichtblende kann diese durch Drehen entfernt werden, während sie nahe der Markierung für die Arretierung (—O) gefasst wird.

Einstellscheiben

Die folgenden Kameras unterstützen eine Anzahl Einstellscheiben für die Verwendung in verschiedene Situationen.

: Empfohlen.
O: Vignettierung im Sicherer sightbar (Bilder sind nicht betroffen).
Nicht mit der Kamera kompatibel.
(): Zahlen in Klammern geben die Belichtungskorrektur für mittenbetonte Messung an. Wähln Sie bei der F6 die Option «Andere« für die Individualfunktion b6 («Einst.scheibe«), um die Belichtungskorrektur für eine Einstellscheibe anzupassen. Beachten Sie, dass bei Verwendung anderer Einstellscheiben als Typ B oder E auch dann «Andere« ausgewählten werden muss, wenn keine Belichtungskorrektur erfolgt. An der F5 kann die Belichtungskorrektur mit der Individualfunktion 18 eingestellt werden. Beachten Sie das Kamerahandbuch für weitere Einzelheiten.
Leere Zelle: Nicht für die Verwendung mit dieser Objektiv geeignet. Beachten Sie jedoch, dass Scheiben vom Typ M für Fotomikrografie und Makrofolografie mit Abbildungsmaßstäben von 1 : 1 oderHigher verwendet werden können.

Hinweis: Bei der F5 steht die Matrixmessung nur mit den Einstellscheiben A, B, E, EC-B, EC-E, J und L zur Verfügung.

Pflege des Objektivs

• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Halten Sie die CPU-Kontakte sauber.
• Sollte die Objektivdichtung beschädigt werden, setzen Sie den Gebrauch sofort aus und bringen Sie das Objektiv zum Nikon-Kundendienst zur Reparatur.
• Verwenden Sie zum Entfernen von Staub und Verunreinigungen vom Objektiv einen Blasebalg. Um Schmierflecke und Fingerabdrücke zu entfern, bringen Sie eine keine Menge Ethanol oder Objektivreiniger auf ein weiches, sauberes Baumwolltuch oder ein Objektivreinigungstuch auf und reinigen Sie das Objektiv mit Kreisbewegungen von der Mitte nach außen. Achten Sie darauf davon, dass keine Schmierflecke verbleiben, und dass sie das Glas nicht mit den Fingern berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Waschbenzin zur Reinigung des Objektivs.
• Zum Schutz der Frontlinse kann die Gegenlichtblende oder ein Klarglasfilter (NC) verwendet werden.
• Bringen Sie den vorderen und den hinteren Objektivdeckel auf dem Objektiv an, bevor sie es in seiner Tasche verstauen.
• Wenn das Objektiv für längerere Zeit nicht verwendet wird, lagern Sie es an einem kühlen, trockenen Ort, um Schimmel und Korrosion zu vermeiden. Lagern sie das Objektiv nicht direkt in der Sonne oder mit Mottenkugeln aus Naphtha oder Kampfer.
• Halten Sie das Objektiv stets trocken. Eindringendes Wasser kann zur Korrosion innenliegender Teile und irreparablen Schäden führen.
• Das Lagern des Objektiv an sehr früben Orten kann Teile aus verstärktem Plastik beschädigen oder verformen.

■ Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel LC-77 mit Schnappverschluss (77 mm)
- Hinterer Objektivdeckel
Bajonett-Gegenlichtblende HB-55
- Objektivbeutel CL-1118

Kompatibles Zubehör

77-mm-Schraubfilter
- Kabelloses Blitzgerät SB-R200: Bis zu zwei kabellose Blitzgeräte SB-R200 können vorn am Objektiv angebracht werden.

Technische Daten

Typ	AF-S NIKKOR-Objektiv vom Typ G mit integrierter CPU und F-Bajonettanschluss
Brennweite	85 mm
Lichtstärke	1:1,4
Optischer Aufbau	10 Linsen in 9 Gruppen (inklusive Linsen mit Nanokristallvergütung)
Bildwinkel	- Nikon-Spiegelreflexk cameras für das Kleinbild- oder FX-Format: 28° 30' - Nikon-Spiegelreflexk cameras für das DX-Format: 18° 50' - IX240-Systemk cameras: 22° 50'
Enternungsinformation	Übermittlung an die Kamera
Fokussierung	Nikon-Innenfokussierung (IF), gesteuet durch Silent-Wave-Motor und separatem Enternungseinstellung für manuelles Fokussieren
Enternungsskala	Aufgeitel in Meter und Fuß von 0,85 m / 3 Fuß bis Unendlich (∞)
Naheinstellgrenze	0,85 m
Blendenlamellen	9 (abgerundet)
Blendensteuerung	Vollautomatisch
Blendenbereich	1,4 bis 16
Belichtungsmessung	Offenblende
Filtergewinde	77 mm (P=0,75 mm)
Abmessungen	Durchmesser ca. 86,5 mm × 84 mm (Länge ab Bajonettauflage)
Gewicht	ca. 595 g

Änderungen und Irrtümer vorbehalten.
