BEDIENUNGSANLEITUNG AF-S NIKKOR 300MM F-2.8G ED VR II NIKON

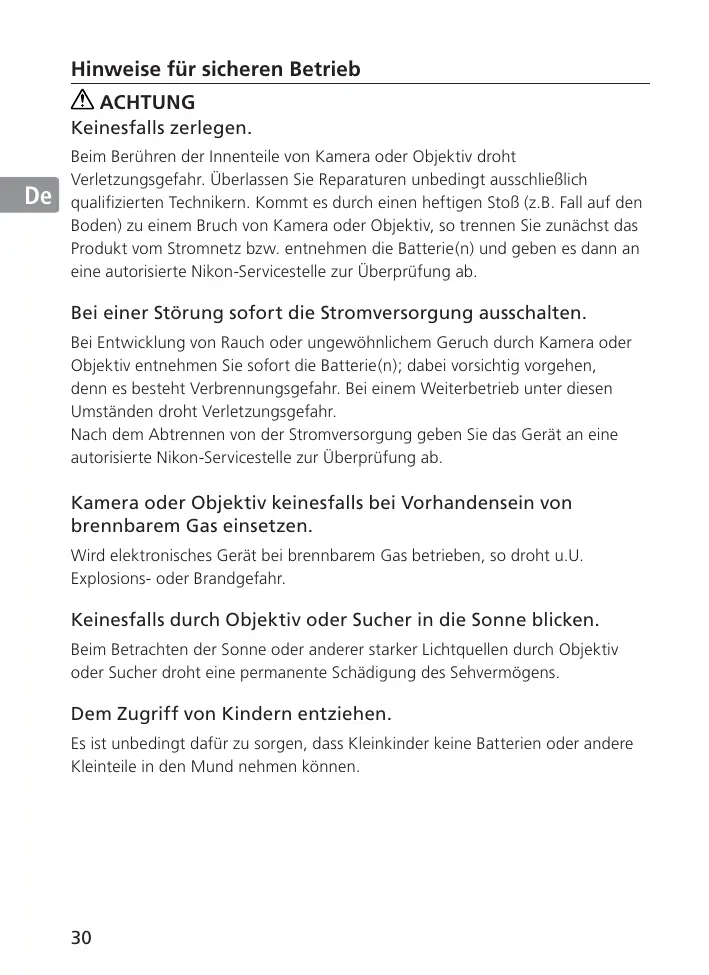

Hinweise für sicheren Betrieb

Jp En De Fr Es Se Ru Nl It

ACHTUNG Keinesfalls zerlegen. Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunächst das Produkt vom Stromnetz bzw. entnehmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten. Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie sofort die Batterie(n); dabei vorsichtig vorgehen, denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken. Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sucher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen. Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund nehmen können.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr. • Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr. • Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassen. Dies könnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein. • Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 300mm 1:2,8G ED VR Ⅱ entgegenbringen. Machen Sie sich bitte vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer Kamera vertraut.

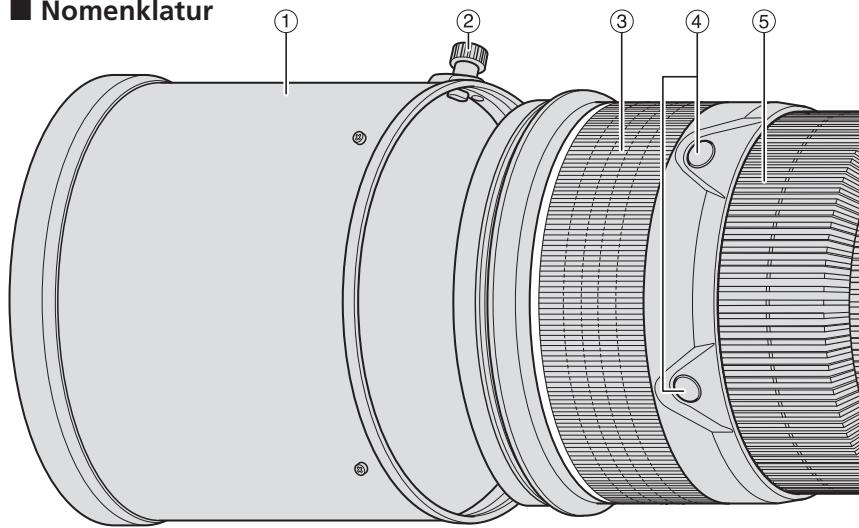

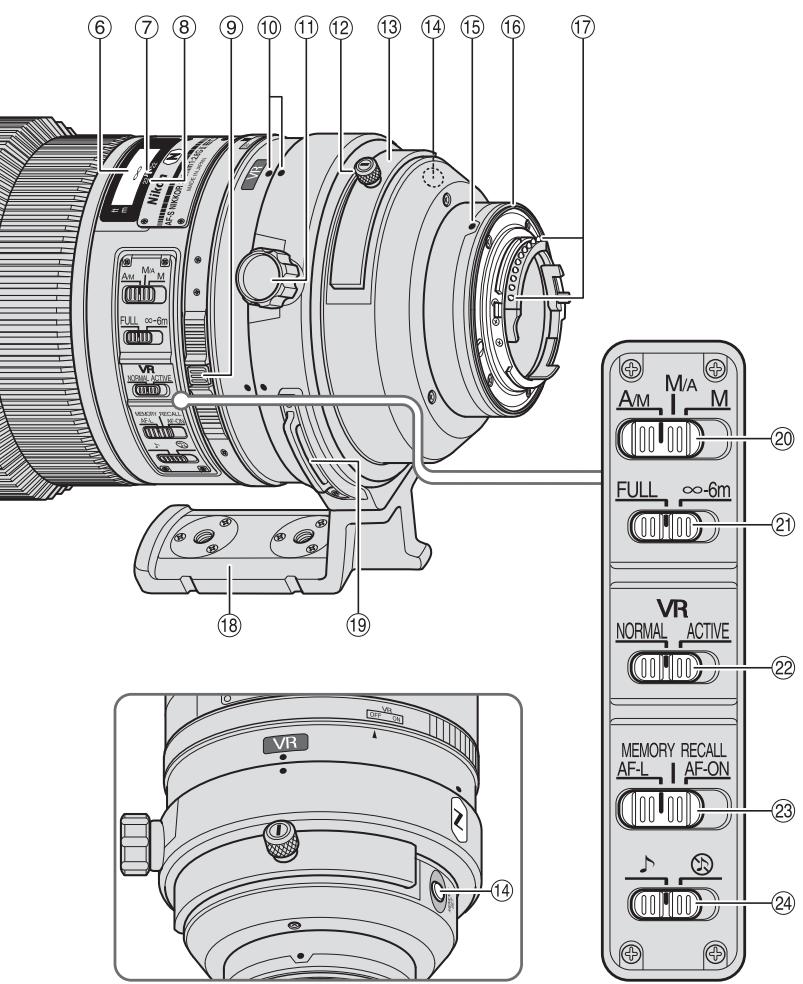

1 Gegenlichtblende (S. 40) 2 Halteschraube der Gegenlichtblende (S. 40) 3 Gummigriff 4 Fokus-Betriebstaste (Fokussperre/ Speicheraufruf/AF Start) (S. 36) 5 Entfernungseinstellring (S. 35) 6 Entfernungsskala (S. 39) 7 Entfernungsindexlinie (S. 39) 8 Tiefenschärfemarkierungen (S. 39) 9 ON/OFF-Ringschalter für Bildstabilisator (S. 38) 0 Positionsindex für Objektivdrehung ! Feststellschraube des Stativanschlusses (S. 39) @ Knopf für einsetzbaren Filterhalter (S. 40)

# Einsetzbarer Filterhalter (S. 40) $ Speichertaste (S. 36) % Montagemarkierung ^ Dichtungsmanschette (S. 42) & CPU-Kontakte (S. 42) * Eingebauter Stativanschluß (S. 39) ( Ösen für den Schulterriemen ) Fokussierschalter (S. 35) q Fokussier-Begrenzungsschalter (S. 35) w Bildstabilisatorschalter (VR) (S. 38) e Fokus-Betriebswahlschalter (AF-L/ MEMORY RECALL/AF-ON) (S. 36) r Ton-Monitorschalter (S. 36) ( ): Seitennummer

Jp En De Fr Es Se Ru Nl It Ck Ch Kr

Die wichtigsten Merkmale

Jp En De Fr Es Se Ru Nl It Ck

• Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den unterschiedlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht. • Dieses Objektiv verfügt über die Funktionen AF-L zur Fokussperre im Autofokusbetrieb, AF-ON zur Aktivierung des Autofokus und MEMORY RECALL zum Speichern und erneuten Aufrufen ausgewählter Brennweiten. • Bei eingeschaltetem Bildstabilisator (VRⅡ) können längere Belichtungszeiten (ca. vier Stufen*) verwendet werden. Auf diese Weise kann mit längeren Belichtungszeiten fotografiert werden, insbesondere bei Freihandaufnahmen. (*Basierend auf Ergebnissen, die unter Nikon-Messbedingungen erzielt wurden. Die Wirkung des Bildstabilisators kann je nach Aufnahmebedingungen und Einsatz variieren.) • AF-I/AF-S Telekonverter TC-14E/TC-14E Ⅱ/TC-17E Ⅱ/TC-20E/TC-20E Ⅱ/ TC-20E Ⅲ können verwendet werden. Wichtige Hinweise • Wird das Objektiv mit Nikon Digital-SLR-Kameras im Nikon DX-Format, wie etwa der D300-Serie sowie Modell D90 verwendet, beträgt der Bildwinkel 5°20´ und der Brennweitenbereich entspricht 450 mm bei einer Kleinbildformatkamera.

Verwendbare Kameras und verfügbare Funktionen Möglicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch Ihrer Kamera. Funktion

VR AF Belichtungssteuerung AF-Start Fokus- Speicher- am *1 6 $ 0

sperre aufruf Objektiv P Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie Pronea 600i, Pronea S*2

F4-Serie, F90X, F90-Serie, F70-Serie

F60-Serie, F55-Serie, F50-Serie, — — — — — F-401x, F-401s, F-401 — — — — — — — F-801s, F-801, F-601M F3AF, F-601, F-501, — — — — — — — — — Nikon MF Kameras (außer F-601M ) : Möglich —: Nicht möglich VR: Bildstabilisator AF: Autofokus *1 : P schließt die Automatik (AUTO) und Motivprogramme mit ein. *2 : Manuelle Belichtungssteuerung (M) nicht möglich. *3 : Befindet sich der Fokus-Betriebswahlschalter in Stellung AF-ON, so wird der Autofokus aktiviert, sobald bei angetipptem Auslöser die Fokus-Betriebstaste gedrückt wird. *4 : Drücken Sie bei angetipptem Auslöser die Speichertaste oder eine Fokus-Betriebstaste. *5 : Möglich mit bestimmen Einschränkungen

Fokusierung Stellen Sie den Fokusmodus-Schalter Ihrer Kamera entsprechend der nachstehenden Tabelle ein. Kameras

Nikon Digital-SLR-Kameras (Nikon FX/DX-Format), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401

Fokussteuerung (Kamera)

Fokussteuerung (Objektiv) A/M M/A M Autofokus Autofokus mit manueller Manueller Fokus mit manueller (Elektronische Einstellmöglichkeit Einstellmöglichkeit bei Priorität Einstellhilfe bei Priorität des der manuellen verfügbar.) Autofokus Einstellung

MF Manueller Fokus (Elektronische Einstellhilfe verfügbar.)

MF Manueller Fokus (Elektronische Einstellhilfe verfügbar, außer bei F-601M.)

AF: Autofocus MF: Manuelle Fokussierung

A/M-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität des Autofokus) und M/A-Modus (Autofokus mit manueller Einstellmöglichkeit bei Priorität der manuellen Einstellung)

M/A: Der Autofokus wird durch manuelles Fokussieren mit dem Einstellring außer Kraft gesetzt. A/M: Der Autofokus wird durch manuelles Fokussieren mit dem Entfernungseinstellring außer Kraft gesetzt, die Empfindlichkeit bei der Einstellringerkennung ist jedoch wesentlich geringer als in der Betriebsart M/A. Verwenden Sie diesen Modus, wenn Sie darauf achten müssen, die AF-Einstellung nicht versehentlich durch Berühren des Entfernungseinstellring zu ändern. a Stellen Sie den Fokussierschalter auf A/M oder M/A ein. b Der Autofokus wird durch Drehen des Entfernungseinstellrings bei angetipptem Auslöser, durch Drücken der AF-ON-Taste an der Kamera oder die Betätigung einer Fokus-Betriebstaste (bei FokusBetriebswahlschalterstellung AF-ON) am Objektiv außer Kraft gesetzt. c Durch erneutes Drücken der AF-ON-Taste an der Kamera bei angetipptem Auslöser oder erneute Betätigung einer Fokus-Betriebstaste am Objektiv wird der manuelle Betrieb aufgehoben und der Autofokusmodus des Objektivs wiederhergestellt. Begrenzung des Autofokusbereichs Diese Funktion ist nur bei Kameras mit Autofokus verfügbar. FULL: Wenn das Motiv manchmal näher als 6 m ist, stellen Sie den Schalter auf FULL. ∞–6m: Ist das Motiv immer 6 m oder weiter entfernt, stellen Sie den Schalter auf ∞–6m, um die Fokussierzeit zu verkürzen.

Fokus-Betriebswahlschalter und Fokus-Betriebstaste (Eine Liste kompatibler Kameras finden Sie auf S. 34.) Wählen Sie mit Hilfe des Fokus-Betriebswahlschalters eine Funktion der FokusBetriebstasten. FokusFokusBetriebswahlschalterposition Betriebstastenfunktion

MEMORY RECALL Speicheraufruf

AF-ON AF-Start (AF-ON) am Objektiv

• Drücken Sie eine der vier Fokus-Betriebstasten, um die einzelnen Funktionen zu aktivieren. • Die Fokus-Betriebstastenpositionen können nach den Vorlieben des Benutzers individuell eingestellt werden. Weitere Informationen hierzu erhalten Sie bei der NikonServicestelle oder dem Nikon-Vertreter in Ihrer Nähe.

Fokussperre (AF-L) Diese Funktion ist nur bei Kameras mit Autofokus verfügbar. a Stellen Sie den Fokussierschalter auf A/M oder M/A ein. b Stellen Sie den Fokus-Betriebswahlschalter auf AF-L ein. c Im Autofokus-Modus kann die Fokussperre durch Drücken einer der FokusBetriebstasten aktiviert werden. • Die Fokussperre bleibt aktiv, solange eine der Fokus-Betriebstasten gedrückt gehalten wird. • Die AF-L-Funktion kann entweder über die Kamera oder das Objektiv aktiviert werden. Speicheraufruf (MEMORY RECALL) ♪: Bei Betätigung des Speicheraufrufs gibt das Objektiv einen Piepton von sich. ♪ : Während des Speicheraufrufs ertönt kein Piepton. ○ Für das nachfolgende Beispiel muss der Ton-Monitorschalter auf eingestellt sein. a Fokussieren Sie ein Motiv und drücken Sie die Speichertaste, um die Brennweite zu speichern. • Bei korrekter Speicherung der Brennweite gibt das Objektiv einen Piepton von sich. • Wurde die Brennweite nicht korrekt gespeichert, dreht sich der Entfernungseinstellring ca. 10-mal hin- und her, während das Objektiv einen kurzen und drei lange Pieptöne von sich gibt. Wiederholen Sie in diesem Fall den Vorgang, um die Brennweite zu speichern. • Die Brennweitenspeicherung ist unabhängig von der Einstellung des FokusModus oder des Fokus-Betriebswahlschalters möglich. • Die Brennweite wird auch dann gespeichert, wenn die Kamera ausgeschaltet oder das Objektiv nicht auf der Kamera angebracht ist.

b Stellen Sie den Fokus-Betriebswahlschalter auf MEMORY RECALL ein. c Drücken Sie eine Fokus-Betriebstaste. Drücken Sie, nachdem das Objektiv

zwei Pieptöne von sich gegeben hat, den Auslöser, um die Aufnahme zu machen. • Die gespeicherte Brennweite wird selbst bei angetipptem Auslöser bei Betätigung einer Fokus-Betriebstaste aufgerufen. • Um Fotos mit der gespeicherten Brennweite zu machen, halten Sie die FokusBetriebstaste gedrückt und betätigen Sie den Auslöser. • Wenn die Fokus-Betriebstaste losgelassen wird, kehrt das Objektiv vom Speicherabrufmodus in den Autofokusmodus oder den manuellen Fokussiermodus zurück. Aktivierung des Autofokus (AF) am Objektiv (AF-ON) a Stellen Sie den Fokussierschalter auf A/M oder M/A ein. b Stellen Sie den Fokus-Betriebswahlschalter auf AF-ON ein. c Betätigen Sie eine Fokus-Betriebstaste, um Aufnahmen zu machen. • Der Autofokus ist aktiviert, wenn eine Fokus-Betriebstaste gedrückt gehalten wird. • Die AF-ON-Funktion kann sowohl an der Kamera als auch am Objektiv eingeschaltet werden.

Bildstabilisator (VRⅡ) Hoch

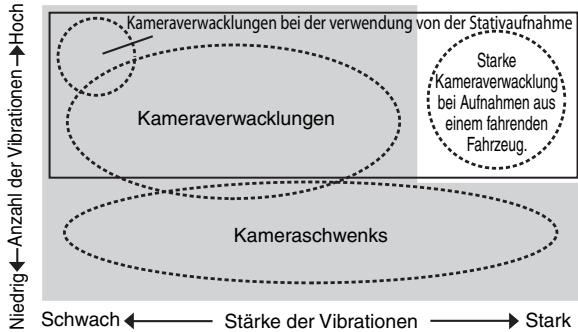

Grundlegende Funktionsweise des Bildstabilisators

En De Fr Es Se Ru Nl It

Kameraverwacklungen bei der verwendung von der Stativaufnahme

Anzahl der Vibrationen Niedrig

Starke Kameraverwacklung bei Aufnahmen aus einem fahrenden Fahrzeug.

Stärke der Vibrationen

Einstellung des VR-Schalters auf NORMAL Einstellung des VR-Schalters auf ACTIVE Bei normalen Aufnahmen

Den VR-Schalter auf NORMAL oder ACTIVE stellen. Den VR-Schalter auf NORMAL stellen.

Bei Schwenkaufnahmen Bei Aufnahmen aus einem Fahrzeug Den VR-Schalter auf ACTIVE stellen. in Bewegung Den VR-Schalter auf NORMAL oder ACTIVE Bei Stativaufnahmen stellen.

Einstellen des ON/OFF-Ringschalters für Bildstabilisator ON:

Der Effekt von Kamera-Verwacklungen wird bei Betätigung des Auslösers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslösens verringert. Da die Vibrationen bereits im Sucher verringert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Ausrichtung des Motivs einfacher. OFF: Die Effekte von Kamera-Verwacklungen werden nicht verringert.

Jp En De Fr Es Se Ru Nl It Ck Ch Kr

Stellungen des Bildstabilisatorschalters (VR) Stellen Sie den ON/OFF-Ringschalter für Bildstabilisator auf ON ein und wählen Sie mit Hilfe des Bildstabilisatorschalters einen Bildstabilisatormodus. NORMAL: Der Bildstabilisatormechanismus verringert primär die Effekte von Kamera-Verwacklungen. Die Effekte von Kamera-Verwacklungen werden auch bei horizontalen und vertikalen Schwenkaufnahmen verringert. ACTIVE: Der Bildstabilisatormechanismus verringert die Effekte von normalen und stärkeren KameraVerwacklungen, wie sie z.B. bei Aufnahmen aus fahrenden Fahrzeugen auftreten. In diesem Modus werden Kamera-Verwacklungen nicht automatisch von Schwenkbewegungen unterschieden. Hinweise zur Verwendung des Bildstabilisators • Wird dieses Objektiv bei Kameras verwendet, die nicht mit dem Bildstabilisator kompatible sind (S. 34), ist die Funktion des Bildstabilisators zu deaktivieren (ON/OFF-Ringschalter für Bildstabilisator auf OFF). Insbesondere bei der Kamera Pronea 600i wird die Batterie u.U. schnell erschöpft, wenn dieses Schalter auf ON bleibt. • Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sucher stabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten. • Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jedoch keine Fehlfunktion. • Bei Kameraschwenks muss der Bildstabilisatorschalter auf NORMAL gesetzt sein. Wenn Sie die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgeglichen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kamera-Verwacklungen verringert. • Schalten Sie die Kamera nicht aus und nehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Geräusch zu hören sein, als seien innere Bauteile lose oder gebrochen. Dies ist jedoch keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben. • Bei Kameras mit integriertem Blitzgerät funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.

• Bei Verwendung eines Dreifußes setzen Sie den ON/OFF-Ringschalter für Bildstabilisator auf ON, um die Wirkung eines Verwackelns der Kamera zu reduzieren. Nikon empfiehlt, den Schalter auf ON zu stellen, wenn die Kamera auf einem ungesicherten Dreifußkopf oder mit einem Einfuß benutzt wird. Wenn das Verwackeln der Kamera jedoch sehr gering ist, kann die Bildstabilisatorfunktion jedoch im Gegenteil die Wirkung eines Verwackelns der Kamera durch Bewegung des Systems sogar verstärken. In einem solchen Fall stellen Sie den ON/OFFRingschalter für Bildstabilisator auf OFF. • Der Bildstabilisator funktioniert nicht, wenn die AF-ON-Taste an der Kamera oder eine Fokus-Betriebstaste am Objektiv gedrückt wurde.

Schärfentiefe Die ungefähre Schärfentiefe kann über die Schärfentiefeskala ermittelt werden. Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die TiefenschärfeMarkierung für Tiefenschärfevorschau ausgestattet ist, lässt markierungen Entfernungsskala sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen. • Dieses Objektiv ist mit dem System Internal Focusing (IF, interne Scharfeinstellung) ausgestattet. Wenn die Aufnahmedistanz abnimmt, nimmt die Brennweite ebenfalls ab. • Die Entfernungsskala zeigt nicht die exakte Entfernung zwischen Objekt und Kamera an. Die Werte dienen lediglich als Anhaltspunkte. Bei Aufnahmen entfernter Landschaften kann die Schärfentiefe auf die Handhabung Einfluss haben und das Motiv kann in einer Stellung im Fokus erscheinen, die näher als unendlich ist. • Weitere Informationen finden Sie auf S. 198.

Blendeneinstellung Stellen Sie die Blende an der Kamera ein.

Verwendung einer integrierten rotierbaren Stativmanschette Wenn Sie ein Stativ verwenden, bringen Sie dieses nicht an der Kamera, sondern am Stativanschluss des Objektivs an. • Wenn die Kamera am Handgriff gehalten und die Kamera mit Objektiv auf der Stativmanschette gedreht wird, kann die Hand bei manchen Stativarten an das Stativ stoßen. • Die Stativmanschette lässt sich durch Lösen der Feststellschraube des Stativanschlusses entfernen. Weitere Informationen zu diesem Vorgang erhalten Sie bei der Nikon-Servicestelle oder dem Nikon-Vertreter in Ihrer Nähe. Ändern der Kameraposition Lösen Sie die Feststellschraube des Stativanschlusses (1). Wählen Sie durch Drehen des Objektivs entsprechend der Kameraposition (senkrecht oder waagrecht) einen geeigneten Positionsindex für die Objektivdrehung (2) und ziehen Sie die Schraube (3) an.

Jp En De Fr Es Se Ru Nl It Ck Ch Kr

Eingebauter Blitz und Vignettierung

Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende. Kameras

F65-Serie, F60-Serie, F55-Serie, F50-Serie, F-601,

F-401x, F-401s, F-401, Pronea 600i, Pronea S Vignettierung tritt bei allen Aufnahmeentfernungen auf.

Verwendung der Gegenlichtblende

Fr Es Se Ru Nl It Ck Ch Kr

Objektivhauben minimieren Streulicht und schützen die Linse. Anbringen der Gegenlichtblende • Ziehen Sie die Halteschraube der Gegenlichtblende (2) fest an. • Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv. • Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Einsetzbarer Filterhalter Verwenden Sie stets einen (52mm-Schraub-) Filter. Im Lieferumfang ist ein in den Filterhalter eingesteckter 52mm-NC-Schraubfilter enthalten. a Drücken Sie den Knopf für den Einsetzbaren Filterhalter nieder und drehen Sie ihn gegen den Uhrzeigersinn, bis die weiße Linie am Knopf in einem rechten Winkel zur Objektivachse steht. b Ziehen Sie den Einsetzbaren Filterhalter aus dem Objektivkörper heraus. c Nehmen Sie den angebrachten Filter vom Filterhalter ab. d Schrauben Sie einen neuen Filter an der Seite des Filterhalters ein, die mit den Wörtern „Nikon” und „JAPAN” markiert ist. • Der Einsetzbare Filterhalter kann der Objektiv- oder Kameraseite zugewandt angebracht werden, ohne Auswirkungen auf Ihre Aufnahmen zu haben. C-PL1L zirkularer Einsteck-Polfilter (optional) • Blendet Spiegelungen nicht metallischer Oberflächen wie Glas oder Wasser aus. • Der Fokus eines zirkularen C-PL1L-Einsteck-Polfilters unterscheidet sich von dem eines 52mm-Schraubfilters. Die Entfernungsskala ist aus der korrekten Position verschoben. Der Mindestfokussierabstand vergrößert sich geringfügig. • Bei der Verwendung der Fokusvoreinstellung kann sich die Speicherposition geringfügig verändern. Setzen Sie den C-PL1L-Filter vor Verwendung der Speicherfunktion ein.

Empfohlene Einstellscheiben Für bestimmte Nikon-Kameras stehen verschiedene auswechselbare Einstellscheiben zur Verfügung, um jeder Aufnahmesituation gerecht zu werden. Die für dieses Objektiv empfohlenen werden in der Tabelle aufgeführt: Einstellscheibe Kamera

Scharfeinstellung Ⴟ:: Hervorragende Scharfeinstellung Ⴜ Akzeptable Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt. — : Nicht möglich ( ) : Zeigt den Betrag zusätzlich erforderlicher Belichtungskorrektur ( Nur mittenbetonte Belichtungsmessung). Bei F6-Kameras korrigieren Sie durch Wahl von ”Andere” in der Individualfunktion “b6: Einstellscheibe” und Einstellen des LW-Werts im Bereich zwischen –2,0 und +2,0 in 0,5-LW-Schritten. Bei Gebrauch von anderen Scheiben als B oder E, ist “Andere” auch dann zu wählen, wenn der erforderliche Korrekturwert “0” beträgt (keine Korrektur nötig). Zur Einstellung des Korrekturwerts am F5 Kameragehäuse dient die Individualfunktion Nr. 18. Näheres hierzu finden Sie im Benutzerhandbuch des Kameragehäuses. Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografie bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografie eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben. Wichtige Hinweise • Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.

Se Ru Nl It Ck Ch Kr

Pflege des Objektivs

Jp En De Fr Es Se Ru Nl It Ck Ch

• Achten Sie darauf, die Kamera bei aufgesetztem Objektiv nicht am Körper zu halten, da dadurch die Kamera (Objektivfassung) beschädigt werden könnte. Achten Sie darauf, beim Tragen sowohl das Objektiv, als auch die Kamera zu halten. • Halten Sie die CPU-Kontakte stets sauber und schützen Sie sie vor Beschädigung. • Bei einer Beschädigung der Dichtungsmanschette sollten Sie das Objektiv beim nächsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben. • Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfernen Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik- Reinigungsflüssigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren. • Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. • Beim Verstauen des Objektivs im Objektivköcher muss sowohl der vordere als auch der hintere Objektivdeckel aufgesetzt sein. • Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist. • Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern. • Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann. • Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermäßig heißen Orten liegen!

Im Lieferumfang enthaltenes Zubehör • Vorderer Aufsteckobjektivdeckel • Hinterer Objektivdeckel • Gegenlichtblende HK-30 • Objektivbeutel CL-L1 • Zugehöriger Filterhalter • 52mm-NC-Schraubfilter • Schulterriemen LN-1 Wichtig • Der Einsetzbare Filterhalter mit eingesetztem 52mm-Schraubfilter sollte immer am Objektiv angebracht sein.

Optionales Zubehör • 52mm-Schraubfilter (ausgenommen des Zirkular-Polfilters Ⅱ) • Zirkularer Einsteck-Polfilter C-PL1L • AF-S Telekonverter (TC-14E Ⅱ/TC-17E Ⅱ/TC-20E Ⅲ)

Technische Daten Objektivtyp:

AF-S NIKKOR-Objektiv Typ G mit integrierter CPU und Nikon-Bajonettfassung Brennweite: 300mm Lichtstärke: 1:2,8 Optischer Aufbau: 11 Elemente in 8 Linsengruppen (3 Linsenelemente aus ED-Glas und einige Linsen mit Nanokristallvergütung) sowie 1 Objektiv-Schutzscheibe Bildwinkel: 8°10´ mit Nikon-Film-Spiegelreflexkameras im 35mmFormat (135) und Digital-Spiegelreflexkameras im Nikon-FX-Format 5°20´ mit Digital-Spiegelreflexkameras im Nikon-DXFormat 6°40´ mit IX240-Systemkameras Entfernungsdaten: Übermittlung an die Kamera Scharfeinstellung: Nikon Internal Focusing (IF, interne Scharfeinstellung) System, Autofokus mit Silent Wave Motor, manuell über separaten Entfernungs-Einstellring Bildstabilisator: Objektivverschiebung mit VCMs (Voice Coil Motors Schwingspulenmotoren) Entfernungsskala: Unterteilt in Meter und Fuß, und zwar von 2,2 m bis unendlich (෱) Kürzeste 2,3 m mit Autofokus Aufnahmedistanz: 2,2 m mit manueller Fokussierung Blende: Irisblende mit 9 gerundeten Lamellen Blendensteuerung: Vollautomatisch Blendenbereich: f/2,8 bis f/22 Belichtungsmessung: Offenblendenmessung bei Kameras mit CPUInterface-System FokussierVorhanden; zwei Wählbereiche: FULL (∞–2,3 m) oder Begrenzungsschalter: ∞ –6 m Stativanschluß: Drehbar um 360°, Positionsindex für Objektivdrehung bei 90°, nur Stativanschluss abnehmbar Abmessungen: ca. 124 mm (Durchm.) x 267,5 mm (zum Objektivmontageflansch der Kamera) Gewicht: ca. 2.900 g Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendeiner Art vorbehalten.

Nikon digitale SLR-camera’s (Nikon FX/DX-formaat), F6, F5, F100, F80-Serie, F75-Serie, F65-Serie — Pronea 600i, Pronea S*2 F4-Serie, F90X, F90-Serie, F70-Serie

Nikon digitale SLR-camera’s (Nikon FX/DX-formaat), F6, F5, F4-Serie, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401
