BEDIENUNGSANLEITUNG AF-S NIKKOR 24MM F-1.4G ED NIKON

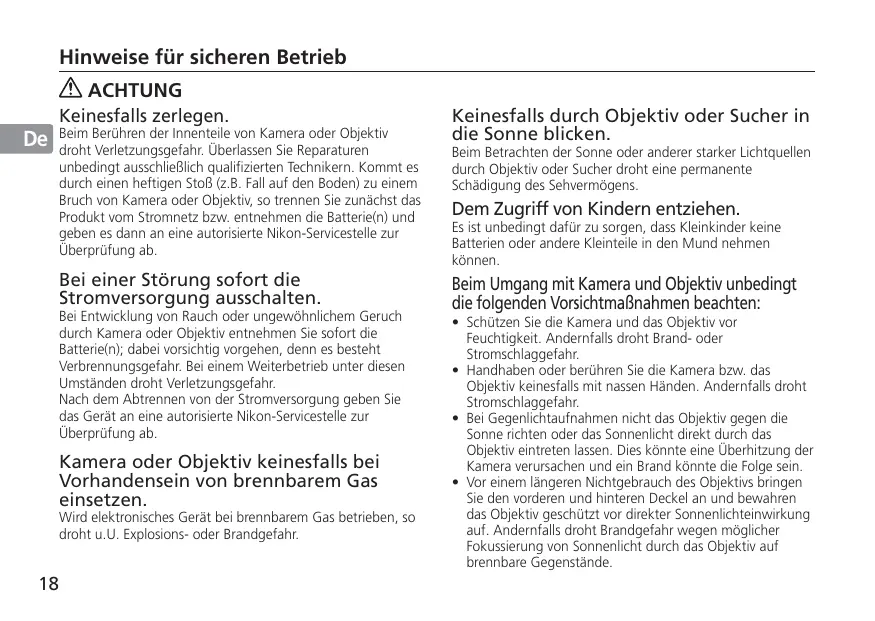

Benutzerhandbuch S.18

Beim Berühren der Innenteile von Kamera oder Objektiv droht Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so treten Sie zunachst das Produkt vom Stromnetz bzw. entnahmen die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv entnehmen Sie bereits die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr. Nach dem Abtrennen von der Stromversorgung geben Sie das Gerä an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandsein von brenbarem Gase einsetzen.

Wird elektronisches Gerät bei brenbarem Gas betrieben, so droht u.U. Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sicher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sever Vermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mundnehmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das Objekt keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahren.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten lassten. Dies können eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.
  Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschlossen vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen mölicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

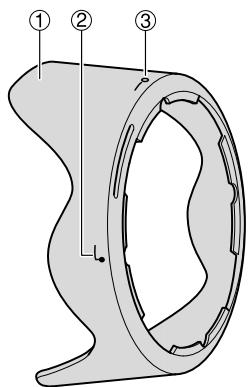

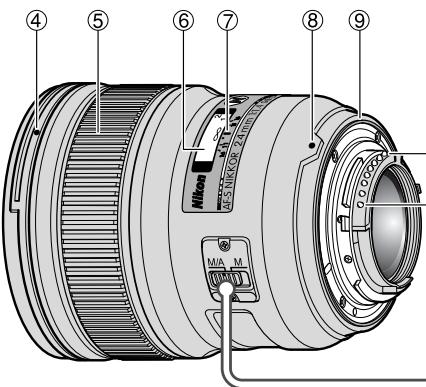

■ Nomenklatur

① Gegenlichtblende (S. 22)
(2) Montagemarkierung der Gegenlichtblende (S. 22)
③ Kontrollmarkierung der Gegenlichtblende (S. 22)
④ Montagemarkierung fur Gegenlichtblende (S. 22)

⑤ Entfernungseinstellring (S. 21)
⑥ Entfernungsskala (S. 22)
⑦ Markierung für Entfernungsskala (S. 22)
⑧ Montagemarkierung
⑨ Dichtungsmanschette (S. 23)
⑩ CPU-Kontakte (S.23)

⑪ Fokussierschalter (S. 21)

():Seitennummer

De

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S NIKKOR 24mm 1:1,4G ED entgegenbringen. Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

De

Die wichtigsten Merkmale

Die Nanokristallvergütung einiger Linsen sorgt für klare Bilder in den entsprechlichsten Aufnahmesituationen, von Außenaufnahmen bei hellem Sonnenschein bis hin zu Innenaufnahmen bei grellem Scheinwerferlicht.
- Der Fokussiermechanismus des Objektivs wird von einem Silent Wave Motor angetrieben, so dass die Scharfinstellung per Autofokus stufenlos, gerauscharm und practisch verzogerungsfrei erfolgt. Mit dem Fokussierschalter besteht sich mühlos zwischen Autofokus (AF) und manueller Scharfinstellung (MF) wechseln.
- Ausergewohnliche optische Performanz und hohe Wiedergabequalität durch zwei aspharische Linsenelemente und zwei Glaselemente mit extrem niedriger Dispersion (ED), wodurch eine Korrektur von chromatischen Abweichungen gewährleistet wird. Auserdem generiert die gerundete Blende welche und ansprechende Unscharfeeffekte in Bildbereichen, die unscharf sind.
Die kürzest möglich Aufnahmeentfernung beträgt 0,25 m.

Wichtige Hinweise

• Bei Verwendung des Objektivs an einer digitalen Nikon-Spiegelreflexkamera mit DX-Format, wie der D300-Serie oder der D90, beträgt der Bildwinkel 61^ und der Brennwietenbereich entspricht 36mm bei einer Kleinbildformatkamera.

■ Verwendbare Kameras und verfügbare Funktionen

Mölicherweise gibt es hinsichtlich der verfügbaren Funktionen Einschränkungen. Informationen hierzu finden Sie im Benutzerhandbuch ihrer Kamera.

K cameras	Autofocus	Belichtungsteuerung
		P*1	S	A	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format)	✓	✓	✓	✓	✓
F6, F5, F100, F80-Serie, F75-Serie, F65-Serie, Pronea 600i, Pronea S*2	✓	✓	✓	✓	✓
F4-Serie, F90X, F90-Serie, F70-Serie	✓	✓	✓	—	—
F60-Serie, F55-Serie, F50-Serie, F-401x, F-401s, F-401	—	✓	✓	✓	✓
F-801s, F-801, F-601M	—	✓	✓	—	—
F3AF, F-601, F-501, Nikon MF K cameras (außer F-601M)	—	—	—	—	—

V: Möglich —: Nicht möglich

1: P schließt die Automatik (AUTO) und Motivprogramme mit ein.
2: Manuelle Belichtungssteuerung (M) nicht möglich.

Fokusierung (Abb.A)

Stellen Sie den Fokusmodus-Schalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokussierschalter am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie können manuell fokussieren, indem Sie den Auslöser bis zum ersten Druckpunkt bewegen und in dieser Position gedrückt halten und damit den separates Entfernungseinstellung drehen. Bei Kameras mit einer AF-ON-Taste drücken Sie die Taste am Kameragehäuse.
3 Drucken Sie den Ausloser erneut bis zum ersten Druckpunkt oder drucken Sie die AF-ON-Taste erneut, wenn Sie das manuelle Fokussieren beenden und wieder den Autofokus verwenden möhen.

Wichtige Hinweise

Bei Benutzung eines Infrarotfilms muss ein roter Filter (R60) auf dem Objektiv benutzt und der Fokus manuell eingestellt werden.

• Fokussieren Sie das Motiv. Drehen Sie den Fokussierring zum Einrichten der gewünschten Nummer auf der Abstandsskala (,1m^ in Abb. "Tiefenschärfe" auf S. 22) auf die InfrarotAbgleichskala, um den Fokus abzugleichen. Wenn Sie dies getan haben, bringen Sie den R60-Filter an.

K cameras	Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
		M/A	M
Nikon Digital-SLR-K cameras (Nikon FX/DX-Format), F6, F5, F4-Series, F100, F90X, F90-Serie, F80-Serie, F75-Serie, F70-Serie, F65-Serie, Pronea 600i, Pronea S	AF (C/S)	Autofokus mit Priorität der manuellen Scharfinstellung	Manueller Fokus (Elektronische Einstellhiffe verfügbar.)
	MF	Manueller Fokus (Elektronische Einstellhiffe verfügbar.)
F60-Serie, F55-Serie, F50-Serie, F-801s, F-801, F-601M, F-401x, F-401s, F-401	AF (C/S) MF	Manueller Fokus (Elektronische Einstellhiffe verfügbar, außer bei F-601M)

De

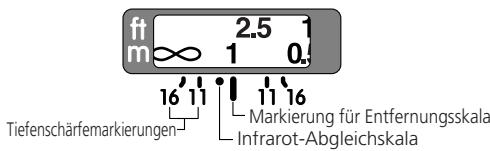

Scharfentiefe

• Die ungebährte Scharfentiefe kann über die Scharfentiefeskala ermittelt werden.
• Wenn die Kamera mit einer Abblendtaste oder einem Abblendhebel für die Tiefenschärfvorschau ausgestattet ist,lässt sich die Tiefenschärfe beim Blick durch den Kamerasucher beurteilen.
• Weitere Informationen finden Sie auf S. 116.

Blendeneinstellung

Stellen Sie die Blende an der Kamera ein.

Eingebauter Blitz und Vignettierung

• Der eingebaute Blitz kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Fotografieren mit Einsatz des integrierten Blitzgeräts keine Gegenlichtblende.

K cameras	Einstellbare Aufnahmedistan
D5000, D3000, D60, D40-Serie	1 m oder weitere

■ Verwendung der Gegenlichtblende

Objektivhauben minimieren Streulicht und schützen die Linse.

Anbringen der Gegenlichtblende

• Achten Sie darauf, die Montagemarkierung für Gegenlichtblende (●) und die Kontrollmarkierung der Gegenlichtblende (-o) aneinander auszurichten.

• Um das Anbringen bzw. Abnehmer der Gegenlichtblende zu erreichtern, diese an der Basis (in der Höhe der Montagemarkierung der Gegenlichtblende () ) und nicht an den äußeren Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, wirft sie u.U. einen Schatten ins Motiv.
  Die Gegenlichtblende kann zum Verstauen in umgekehrter Position an das Objektiv angesetzt werden.

Empfohlene Einstellscheiben

Für bestimmte Nikon-Kaspers stehen verschiedene auswechselbare Einstellscheiben zur Verfugung, um jeder Aufnahmesituation gerecht zu werden. Die für diesen Objektiv empfohlenen werden in der Tabelle aufgefuhrt:

Einstelltscheibe Kamera

A

B

C

E

EC-B EC-E

G1

G2

G3

G4

J

L

M

U

F6

◎

◎

—

◎

—

—

—

—

—

◎

◎

F5+DP-30

◎

◎

◎

◎

◎

◎

◎

◎

F5+DA-30

◎

◎

○

◎

◎

○

◎

◎

: Hervorragende Scharfeinstellung
O: Akzeptable Scharfeinstellung Das Sucherbild vignettiert leicht. Die Aufnahme selbst bleibt hiervon unberührt.
- : Nicht möglich Ein Leerfeld bedeutet: unbrauchbar. Da die Einstellscheibe M sowohl für Makrofotografia bis zum Abbildungsmaßstab 1:1 oder höher als auch für Mikrofotografia eingesetzt werden kann, unterscheidet sich ihr Anwendungsbereich von den anderen Einstellscheiben.

Wichtige Hinweise

• Bei F6-Kameras muss bei Benutzung einer anderen Scheibe als B oder E in der Individualfunktion "Andere Scheibe" gewählt werden. Details dazu finden Sie im

Benutzerhandbuch der Kamera.

• Bei F5-Kameras können die Einstellscheiben EC-B, EC-E, B, E, J, A, L nur mit Matrixmessung verwendet werden.
• Die Spalten für die Scheiben B und E gelten auch bei Verwendung der Scheiben B und E in anderen als den oben genannten Kameras.

■ Pflege des Objektivs

• Halten Sie die CPU-Kontakte stets sauber und schätzen Sie sie vor Beschäftigung.
• Bei einer Beschädigung der Dichtungsmanschette sollen den Sie das Objektiv beim nachsten eine autorisierte Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie Glasflächen mit einem Blasepinsel. Staub und Flecken entfern Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optik-Reinigungsfluigkeit anfeuchen. Wischen Sie in kresiförigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zurückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs.
  Zum Schutz der Vorderlinse sind Filter des Typs NC erhältlich. Die Gegenlichtblende wirkt als zusätzlicher Frontlinsenschutz.

De

• Beim Verstauen des Objektivs in seinem flexiblen Etui mussen vorderer und hinterer Deckel aufgesetzt sein.
• Halten Sie die Kamera und das Objektiv nicht an der Gegenlichtblende wenn das Objektiv an der Kamera angebracht ist.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Rost zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöBig helloben Orten liegen!

Im Lieferumfang enthaltenes Zubehor

Vorderer Objektivdeckel mit Schnappverschluss (77mm) LC-77
- Hinterer Objektivdeckel
Bajonett-Gegenlichtblende HB-51
- Objektivbeutel CL-1118

Optionales Zubehör

• 77mm-Schraubfilter

Technische Daten

Objektivtyp: AF-S NIKKOR mit G-Charakteristik, eingebauter CPU und Nikon-F-Bajonett.

Brennweite: 24mm

Lichtstärke: 1:1,4

Optischer Aufbau: 12 Elemente in 10 Linsengruppen (2 Linsenelemente aus ED-Glas, 2 asphärische Linsen und einige Linsen mit Nanokristallvergütung)

Bildwinkel: 84^ mit Nikon-Film- Spiegelreflexkameras im 35mm- Format (135) und Digital- Spiegelreflexkameras im Nikon-FX- Format

61° mit Digital
Spiegelreflexkameras im Nikon- DX-Format
71° mit IX240-Systemkameras

Enternungsdaten: Übermittlung an die Kamera

Fokussierung: RF-System, Autofokus mit Silent Wave Motor, manuell über separaten Enternungs-Einstellung

Entfernungsskala: Unterverielt in Meter und Fuß, von 0,25 m bis unendlich (∞)

Naheinstellgrenze: 0,25m

Blende: Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: f/1,4 bis f/16

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 77mm (P = 0,75mm)

Abmessungen: ca. 83 (Durchm.) × 88,5 mm (zum Objektivmontageflansch der Kamera)

Gewicht: ca. 620 g

Änderungen von technischen Daten und Design durch den Hersteller ohne Ankündigung und ohne Verpflichtungen irgendiner Art vorbehalten.
