MANUALE UTENTE AF-S NIKKOR 24MM F-1.4G ED NIKON

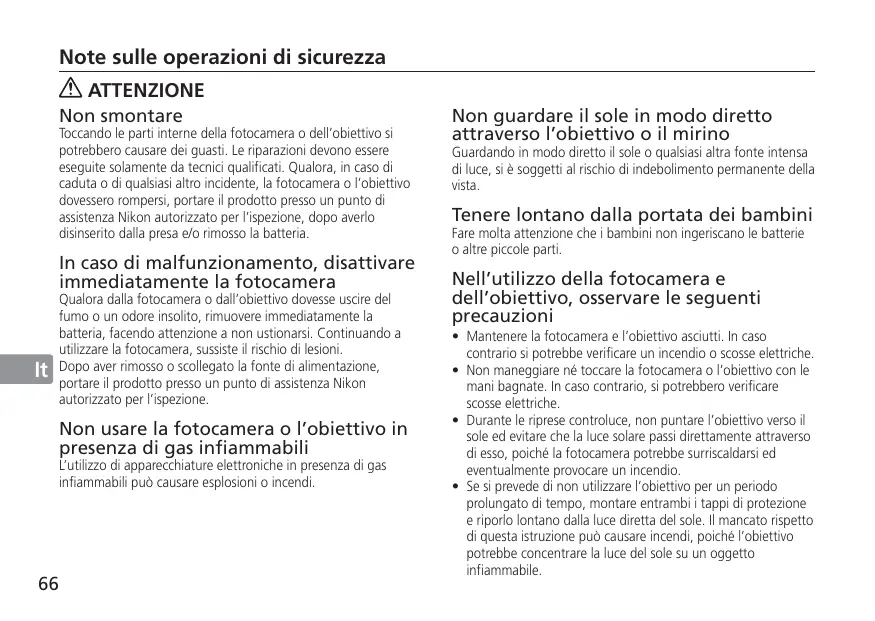

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualiasi altri incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'isezione, dopo averlo disinserito dalla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualera dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non ustonarsi. Continuando a utilizzare la fotocamera, sussiste il rischio di lesioni.

Dopo aver rimioso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas infiammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas inflammabili cui causare esplosioni o incendi.

Non guardare il sole in modo diretto. attraverso I'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi altra fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano alla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.
  Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese controluce, non pumentare l'obiettivo versus il sole ed evitare che la luce solare passi direttamente atraverso diesso, poiché la fotocamera potrebbe surriscaldarsi ed eventually provocare un incendio.
• Se si prevede di non utilizzato l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di questa istruzione cui cause incendi, poché l'obiettivo potrebte concentrare la luce del sole su un oggetto infiammabile.

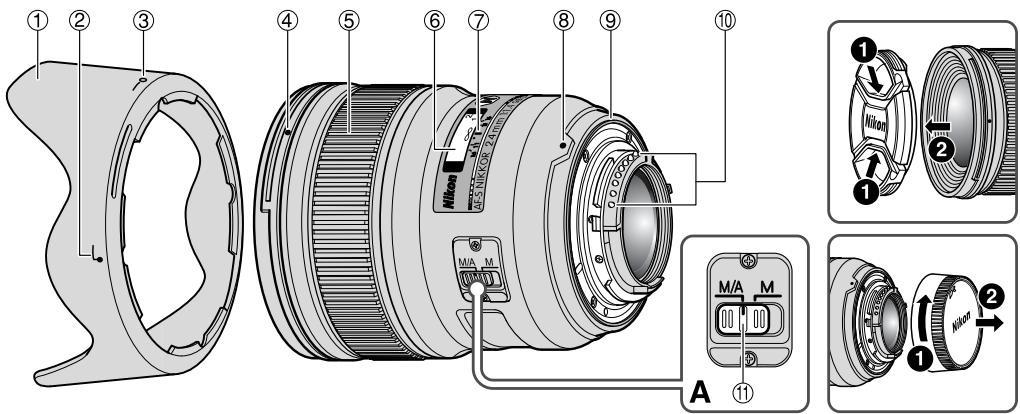

Denominazione

① Paraluce (p.70)
(2) Indice di collegamento del paraluce (p.70)
③ Indice di regolazione del paraluce (p.70)
④ Indice di montaggio del paraluce (p.70)

⑤ Anello di messa a fuoco (p.69)
(6) Scala delle distance (p.70)
⑦ Contrassegno distance (p.70)
⑧ Indice di montaggio
Guarnizione in gomma della montatura dell'obiettivo (p.71)
⑩ Contatti CPU (p.71)

11 Interruttore del modo di messa a fuoco (p.69)

( ): Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S NIKKOR 24mm f/1,4G ED. Prima di utilizzare l'obiettivo, leggere queste istruzioni e consultrare il Manuale d'uso della fotocamera.

Caratteristica principali

Il rivestimento in nanocristalli su alcuni componenti dell'obiettivo assicura l'ottenimento di immagini chiare in variate condizioni di scatto, dagli esterni assolatiagli interni con aree illuminate e aree in ombra.
- Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interrottore del modo di messa a fuoco consente di selezionare lavoramente la messa a fuoco automatica (AF) o manuale (MF).
- La soluzione costruttiva adottata, comprehende due elementi asferici e due elementi in vetro ED (extra-low dispersion), offre prestazioni ottiche e di riproduzione eczessionali, garantendo la correzione delle aberrazioni cromatiche. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'imagine.
- Si garantisce la distanza di messa a fuoco minima di 0,25 m.

Important!

• Qualora installment su fotocamera reflex digitali Nikon formato DX, quali le series D300 e D90, l'angolo di campo dell'obiettivo diviene 61^ e la sua lunghezza fiscale equivalente a quella di un 35mm risulta di circa 36 mm.

Fotocamere utilizzabili e funzioni disponibili

Potrebbero esserci delle restrizioni o delle limitazioni nell'utilizzo delle funzioni disponibili. Per informazioni dettagliate,fare riferimento al Manuale d'uso della fotocamera.

Possible —: Impossible
1 : P include AUTO e il sistema Vari-Program.
2: Manuale (M) non è disponibile.

■ Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla segunte tabella.

Messa a fuco automatica con esclusione per il funzionamento in manuale (modalità M/A)

Impostare l'interruttore del modo di messa a fuoco dell'obiettivo su M/A.
L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare I'autofocus, premere il pulsante di scatto a metàCorsa, oppure premere nuovamente il pulsante AF-ON.

Important!

Durante l'utilizzo di una pellicola a infrarossi, è necessario useare unfiltrro rosso (R60) sull'obiettivo e compensare la messa a fuoco manually.

Focus on the subject. Ruotare l'anello di messa a fuoco per rialineare il numero della scala di distanza desiderato ("1 m" in fig. "Profondità di Campo" a p.70) alla scala di compensazione a infrarossi per compensare la messa a fuoco. Una volta fatto ci, fissare ilhetto R60.

Fotocamera	Modo di messa a fuoco della fotocamera	Modo di messa a fuoco dell'obiettivo
		M/A	M
Fotocamera reflex digitali Nikon (formato FX/DX), F6, F5,serie F4, F100, F90X, serie F90, serie F80, serie F75,serie F70, serie F65, Pronea 600i, Pronea S	AF (C/S)	Messa a fuoco automatica con escludione per il funzionamento in manuale	Messa a fuoco manuale (è possible utilizzato un telemetro elettronico.)
	MF	Messa a fuoco manuale(è possibile utilizzare un telemetro elettronico.)
Serie F60, serie F55, serie F50, F-801s,F-801, F-601M, F-401x, F-401s, F-401	AF (C/S)MF	Messa a fuoco manuale(è possibile utilizzare un telemetro elettronico,ad eccezione del modello F-601M)

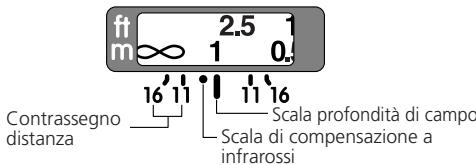

Profondità di campo

• É possible determinare la profondità di campo approssimativa controlling la Scala della profondità di campo.
• Se la fotocamera è dotata di pulsante o leva di anteprima della profundità di Campo (stop-down), è possibile verificare l'effettiva profundità di Campo nel mirino della fotocamera.
  Perulteriori informazioni,vedere p.116.

Impostazione dell'apertura

Regolare l'apertura utilizzando la fotocamera.

■ Flash incorp.orato e vignettatura

• Il flash incorpato non può essere utilizzato a distance inferiore a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.

Fotocamera	Distanza di ripresa
D5000, D3000, D60, serie D40	1 m o superiore

Utilizzo del paraluce

I paraluce minimizzato la dispersione di luce e proteggono I'obiettivo.

Collegamento del paraluce

Assicurarsi che I'indice di montaggio del paraluce () sua allineato con I'indice di regulazione del paraluce (—o).

Per facilitare il fissaggio e la rimozione del paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce () ) anzché verso il bordo esterno.
- Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
- Riporre il paraluce innestandolo in posizione invertita.

■ Schermi di messa a fuoco consigliati

Per alcune fotocamere SLR Nikon sono disponibili vari schermi di messa a fuoco intercambiabili adatti a agli situazione di ripresa. Gli schermi consigliati per l'uso con quello obiettivo sono elencati sotto.

: Messa a fuoco eccellente
O: Messa a fuoco accettabile

L'immagine sullo schermo presente una riduzione di luminosità o traccè di fenomeno del moiré.

Questo pero non lascia tracce sulla pellicola.

:: Non disponible

Il quadrato vuoto non è applicabile. Siccome lo schermo di tipo Mioso essere utilizzato per macrofotografia con rapporto di ingrardimento di 1:1 o superfiore e fotomicrografia,esso presente differenti applicazioni rispettoagli altri schermi.

Important!

• Per le fotocamera F6, quando si utilizesznano schermate diverse da B o E, è necessario selezione "Altro schermo" in Impostazione personalizzata. Si rimanda al manuale d'uso della fotocamera per dettagli.

Per quanto riguarda le fotocamere F5, in modalità di misurazione a matrice, è possibile utilizzare solamente gli schermi di messa a fuoco EC-B, EC-E, B, E, J, A, L.
- Impiegando gli schermi B e E con fotocamere diverse da quale elencate sopra, fate riferimento alle rispettive colonne delle versioni B e E.

Cura e manutenzione dell'obiettivo

• Fare attenuation a non sporcare o danneggiare i contatti CPU.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo sa danneggiata, provedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie, fare uso di un razzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcohol o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare tracce o toccare及其他 parti.
  Non utilizzare solventi organici o benzene per pulire l'obiettivo.
• Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili apposti filtri NC. Anche il paraluce più essere utilizzato per proteggere la parte anteriore dell'obiettivo.

• Prima di ripore l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriorio.

• Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.

• Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
  Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
• Alcune parti della montatura sono realizzate in materia plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogoccessivamente caldo.

■ Accessori in dotazione

• Copriobiettivo anteriore snap-on da 77mm LC-77
• Copriobiettivo posteriore
• Paraluce a baionetta HB-51
  Custodia morbida per obiettivo CL-1118

■ Accessori opzionale

• Filtri a vite da 77mm

Caratteristica tecniche

Tipodiobiettivo: Obiettivo AF-SNIKKOR tipo G con CPU incorpora t e attacco a baionetta Nikon.

Lunghezza facale: 24mm

Apertura massima: f/1,4

12 elementi in 10 gruppi (2 ED, 2 elementi asferici e alcune lenti con rivestimento di nanocristalli)

Angolo di campo: 84^ con fotocamere Reflex a pellicola Nikon fornato 35mm (135) e fotocamere Reflex digitali Nikon fornato FX; 61^ con fotocamere Reflex digitali Nikon fornato DX; 71^ con fotocamereistema IX240

Dati distance: Misurati sul riferimento del piano fiscale fotocamera

Messa a fuoco: Sistema RF (Rear Focusing), autofocus con motore Silent Wave; manuale mediante ghiera di messa a fuoco separata

Graduata in metri e piedi da distance di 0,25 m all'infinite (∞)

ripresa:

Distanza minima per la messa fuoco:

Nr. delle lamelle diaframma:

Diaframma:

Gamma di aperture:

Misurazione dell'esposizione:

Misura dell'accessorio:

Dimensioni:

Peso:

0,25 m

9 pz. (arrotondati)

Completamente automatico

f/1,4 a f/16

Con metodo a tutta aperture

Ca. 83 mm diam. × 88,5 mm (estensione della flangia)

Circa 620 g

Le specifiche e i disegni sono soggetti a modifica alla preavviso od obblighi da parte del produttore.
