BEDIENUNGSANLEITUNG UWF-1 ONKYO

■ Senza crittografia Se il dispositivo del punto di accesso non è protetto da crittografia, non è necessario inserire la chiave segreta. Selezionare “OK” e premere ENTER. Dopo avere completato il collegamento al punto di accesso, lo stato del collegamento è visualizzato sullo schermo. La configurazione LAN wireless è quindi completata. È possibile rivedere la configurazione con l'opzione “Status” sul meni “Wireless Setup”. UWF-1.book Page 9 Tuesday, February 22, 2011 10:39 AM Specifiche tecniche Formato di collegamento: Bus seriale universale 2.0 Frequenza di trasmissione: (Stati Uniti) banda 2,4 GHz (2400 MHz - 2473 MHz, 1 - 11 canali) (Europa, eccetto Francia) banda 2,4 GHz (2400 MHz - 2483 MHz, 1 - 13 canali) (Francia) banda 2,4 GHz (2446 MHz 2483 MHz, 10 - 13 canali) (Giappone) banda 2,4 GHz (2400 MHz - 2497 MHz, 1 - 13 o 14 canali) (Cina) banda 2,4 GHz (2400 MHz 2483 MHz, 1 - 13 canali) Alimentazione: Alimentazione tramite USB Consumo attuale: 310 mA Dimensioni: (L × A × P) 29,8 mm × 8,4 mm × 17,0 mm Peso: 3,4 g Le caratteristiche tecniche e le funzioni sono soggette a variazioni senza preavviso. It-9 UWF-1.book Page 2 Tuesday, February 22, 2011 10:39 AM Vielen Dank für Ihre Entscheidung zum Kauf eines Gerätes von Onkyo. Bitte lesen Sie sich diese Bedienungsanleitung vor Herstellen der Verbindungen und der Inbetriebnahme sorgfältig durch. Befolgen Sie bitte alle Hinweise, um mit Ihrem Onkyo-Gerät die bestmögliche Audioqualität für einen optimalen Hörgenuss zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Mit dem UWF-1-Adapter haben Sie die Möglichkeit, Audio-Komponenten von Onkyo mit einem WLAN zu verbinden. Der Adapter kann nur mit den Komponenten, die im Abschnitt „Kompatible Modelle“ aufgelistet sind, verwendet werden (➔ De-6). (Er kann zum Beispiel nicht mit Computern verwendet werden.) De-2 Wichtige Sicherheitshinweise

Lesen Sie sich diese Hinweise durch. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss. Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.B. wenn das Anschlusskabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchtigkeit oder Regen ausgesetzt war, wenn es sich nicht normal verhält, wenn seine Funktionstüchtigkeit nachlässt oder wenn es gefallen ist. UWF-1.book Page 3 Tuesday, February 22, 2011 10:39 AM

10. Schäden, die eine Reparatur erfordern

In folgenden Fällen müssen Sie sofort den Netzstecker des AV-Receivers/Verstärkers ziehen und sich an eine qualifizierte Kundendienststelle wenden: A. Wenn Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind; B. Wenn das Gerät nass geworden ist (z.B. durch Regen oder Wasser); C. Das Gerät anhand der in dieser Anleitung gegebenen Hinweise nicht erwartungsgemäß funktioniert. Prinzipiell sollten Sie nur die Bedienelemente verwenden, die ausdrücklich erwähnt werden, weil andere Handlungsabläufe zu so schweren Schäden führen können, dass nur ein qualifizierter Wartungstechniker sie wieder beheben kann; D. Das Gerät hingefallen ist bzw. das Gehäuse sichtbare Schäden aufweist; E. Wenn die Leistung des Gerätes merklich nachgelassen hat—das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss. Vorsichtsmaßnahmen

Pflege—Hin und wieder sollten Sie das Gerät mit einem weichen Tuch abstauben. Hartnäckige Flecken darf man mit einem weichen und Tuch und etwas milder Reinigungslauge abwischen. Wischen Sie das Gehäuse gleich im Anschluss mit einem sauberen Tuch trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese die Lackierung angreifen oder die Beschriftung ablösen können. Berühren Sie das Gerät niemals mit nassen Händen— Fassen Sie das Gerät und das Anschlusskabel niemals mit nassen oder feuchten Händen an. Wenn Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen, müssen Sie das Gerät sofort zur Wartung bei Ihrem Onkyo-Händler einreichen. De-3 UWF-1.book Page 4 Modelle für Europa Tuesday, February 22, 2011 10:39 AM Hereby, ONKYO SOUND & VISION CORPORATION, declares that this UWF-1 is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. С настоящето, ONKYO SOUND & VISION CORPORATION, декларира, че UWF-1 е в съответствие със съществените изисквания и другитеприложими разпоредби на Директива 1999/5/EC. ONKYO SOUND & VISION CORPORATION tímto prohlašuje, že UWF-1 splňuje základní požadavky a všechna příslušná ustanoveni Směrnice 1999/5/ES. Undertegnede ONKYO SOUND & VISION CORPORATION erklærer herved, at følgende udstyr UWF-1 overholder de væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF. Hiermit erklärt ONKYO SOUND & VISION CORPORATION, dass sich das Gerät UWF-1 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Käesolevaga kinnitab ONKYO SOUND & VISION CORPORATION seadme UWF-1 vastavust direktiivi 1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele teistele asjakohastele sätetele. ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ONKYO

SOUND & VISION CORPORATION ∆ΗΛΩΝΕΙ ΟΤΙ UWF1 ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩ∆ΕΙΣ

ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ∆ΙΑΤΑΞΕΙΣ ΤΗΣ Ο∆ΗΓΙΑΣ 1999/5/ΕΚ De-4 UWF-1.book Page 5 Tuesday, February 22, 2011 10:39 AM Por la presente, ONKYO SOUND & VISION CORPORATION, declara que este UWF-1 cumple con los requisitos esenciales y otras exigencias relevantes de la Directiva 1999/5/EC. Par la présente, ONKYO SOUND & VISION CORPORATION déclare que l’appareil UWF-1 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Con la presente ONKYO SOUND & VISION CORPORATION dichiara che questo UWF-1 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Ar šo ONKYO SOUND & VISION CORPORATION deklarē, ka UWF-1 atbilst Direktīvas 1999/5/EK būtiskajām prasībām un citiem ar to saistītajiem noteikumiem. Šiuo ONKYO SOUND & VISION CORPORATION deklaruoja, kad šis UWF-1 atitinka esminius reikalavimus ir kitas 1999/5/EB Direktyvos nuostatas. A ONKYO SOUND & VISION CORPORATION ezzennel kijelenti, hogy a UWF-1 típusú beren-dezés teljesíti az alapvető követelményeket és más 1999/5/EK irányelvben meghatározott vonatkozó rendelkezéseket. Hierbij verklaart ONKYO SOUND & VISION CORPORATION dat het toestel l UWF-1 in overeenstemming is met de essentiële eisen en de andere relevante bepalin-gen van richtlijn 1999/5/EG. Niniejszym ONKYO SOUND & VISION CORPORATION deklaruje że UWF-1 jest zgodny z zasadniczymi wymaganiami i innymi właściwymi postanowieniami Dyrektywy 1999/5/EC. Eu, ONKYO SOUND & VISION CORPORATION, declaro que o UWF-1 cumpre os requisitos essenciais e outras provisões relevantes da Directiva 1999/5/EC. Prin prezenta, ONKYO SOUND & VISION CORPORATION, declară că aparatul UWF-1 este în conformitate cu cerinţele esenţiale şi cu alte prevederi pertinente ale Directivei 1999/5/CE. ONKYO SOUND & VISION CORPORATION týmto vyhlasuje, že UWF-1 a spĺňa základné požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES. ONKYO SOUND & VISION CORPORATION izjavlja, da je ta UWF-1 v skladu z bistvenimi zahtevami in drugimi relevantnimi določili direktive 1999/5/ES. ONKYO SOUND & VISION CORPORATION vakuuttaa täten että UWF-1 tyyppinen laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Härmed förklarar ONKYO SOUND & VISION CORPORATION att denna UWF-1 följer de väsentliga kraven och andra relevanta stadgar i Direktiv 1999/5/EC. Hér með lýsir ONKYO SOUND & VISION CORPORATION því yfir að varan UWF-1 er í samræmi við grunnkröfur og aðrar kröfur sem gerðar eru í tilskipun 1999/5/EC. ONKYO SOUND & VISION CORPORATION erklærer herved at denne UWF-1 er i overensstemmelse med vesentlige krav og andre relevante bestemmelser i direktiv 1999/5/EC. De-5 UWF-1.book Page 6 Tuesday, February 22, 2011 10:39 AM Verwendung des UWF-1 Informationen über UWF-1 Ein drahtloses LAN (WLAN) ist eine lokales Netzwerk, dass drahtlose Kommunikation verwendet. Um eine drahtlose Netzwerkverbindung zu erreichen, benötigen Sie folgende Komponenten: ❑ Zugriffspunkt Er wird auch als Basisstation bezeichnet und verbindet den netzwerkfähigen AV-Empfänger (Drahtlos-Client) mit einem PC oder Netzwerk. Zugriffspunkte lassen sich in zwei Kategorien einteilen: Der Bridge-Typ dient lediglich der Datenübertragung in einem lokalen Netzwerk, während der Router-Typ über eine integrierte Routerfunktionalität verfügt. ❑ Drahtlos-Adapter Drahtlos-Adapter werden auch als Dongles bezeichnet und sind Erweiterungsgeräte, die bei Anschluss an einen PC die Funktionalität eines drahtlosen Netzwerks bieten. Es gibt mehrere verschiedene Adaptertypen, einschließlich PC-Karten und USB-Adapter. Durch Anschließen eines UWF-1-Drahtlos-Adapters an einem USB-Anschluss eines netzwerkfähigen AV-Empfängers können Sie Ihren AV-Empfänger als Drahtlos-Client (Drahtlos-Terminal) verwenden und eine Verbindung mit einem PC oder dem Internet herstellen. De-6 Kompatible Modelle Kompatibel mit Onkyo AV-Empfänger der neuen Serien (TX-NRxx9 und höher). Weitere Informationen finden Sie auf der Website von Onkyo. Die Webadresse der Homepage finden Sie auf der Rückseite dieses Handbuchs. Einrichten eines Drahtlos-LANs mit dem AV-Empfängers Um eine Verbindung mit einem drahtlosen Netzwerk herzustellen, müssen Sie das Drahtlos-LAN einrichten. Die Einrichtung kann entweder automatisch oder manuell erfolgen. Anmerkung

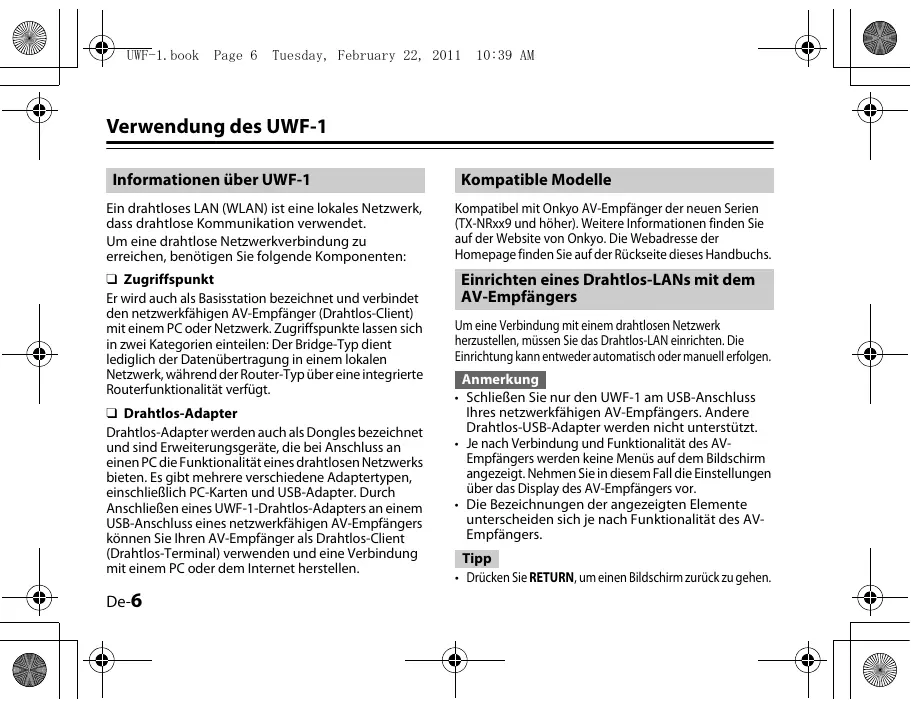

• Schließen Sie nur den UWF-1 am USB-Anschluss Ihres netzwerkfähigen AV-Empfängers. Andere Drahtlos-USB-Adapter werden nicht unterstützt.
• Je nach Verbindung und Funktionalität des AVEmpfängers werden keine Menüs auf dem Bildschirm angezeigt. Nehmen Sie in diesem Fall die Einstellungen über das Display des AV-Empfängers vor.
• Die Bezeichnungen der angezeigten Elemente unterscheiden sich je nach Funktionalität des AVEmpfängers. Tipp
• Drücken Sie RETURN, um einen Bildschirm zurück zu gehen. UWF-1.book Page 7 Tuesday, February 22, 2011 10:39 AM Automatische Einrichtung des drahtlosen LANs

Schließen Sie das UWF-1 am USB-Anschluss des netzwerkfähigen AV-Empfängers an. Drücken Sie USB, um den USB-Eingang auszuwählen. Das Menü „Wireless Setup“ wird auf dem Bildschirm angezeigt. Verwenden Sie q/w um „Auto Setup“ auszuwählen und dann drücken Sie ENTER. Der WPS-Auswahlbildschirm wird mit den folgenden Optionen angezeigt: ■ Drucktastenmethode

3.1 Verwenden Sie q/w um „Push Button“

auszuwählen und dann drücken Sie ENTER.

3.2 Drücken Sie die WPS-Taste auf dem

3.1 Verwenden Sie q/w um „PIN Code“

auszuwählen und dann drücken Sie ENTER. Ein 8-stelliger PIN-Code wird angezeigt. Der PIN-Code wird durch Blättern des Displays des AV-Empfängers angezeigt.

3.2 Geben Sie den bereitgestellten Code im

Zugriffspunkt ein. Informationen zum Registrierungsvorgang finden Sie in der Bedienungsanleitung des Zugriffspunkts. Drücken Sie zum Bestätigen ENTER. Nachdem die Verbindung mit dem Zugriffspunkt hergestellt wurde, wird der Verbindungsstatus auf dem Bildschirm angezeigt. Dadurch wird die Einrichtung des drahtlosen LANs abgeschlossen. Sie können die Einrichtung über die Option „Status“ im Menü „Wireless Setup“ überprüfen. De-7 UWF-1.book Page 8 Tuesday, February 22, 2011 10:39 AM ■ WPA/WPA2-Verfahren

4.1 Verwenden Sie q/w um „Key“

auszuwählen und dann drücken Sie ENTER.

4.2 Geben Sie über die Tastatur des

Bildschirms den Sicherheitsschlüssel aus, und bestätigen Sie ihn mit „OK“. Manuelle Einrichtung des drahtlosen LANs

Schließen Sie das UWF-1 am USB-Anschluss des netzwerkfähigen AV-Empfängers an. Drücken Sie USB, um den USB-Eingang auszuwählen. Das Menü „Wireless Setup“ wird auf dem Bildschirm angezeigt. Verwenden Sie q/w um „Manual Setup“ auszuwählen und dann drücken Sie ENTER. Eine Liste der verfügbaren Zugriffspunkte wird angezeigt. Wählen Sie über q/w den Zugriffspunkt aus, mit dem Sie eine Verbindung herstellen möchten, und drücken Sie ENTER. Je nach Verschlüsselungseinstellungen bietet die Sicherheitsfunktion des Zugriffspunkts eine der folgenden Muster: ■ WEP-Verfahren

4.1 Verwenden Sie q/w um „Default KeyID“

auszuwählen und dann drücken Sie ENTER.

4.2 Verwenden Sie q/w, um eine ID zwischen 1 und

4 auszuwählen, und drücken Sie dann ENTER.

4.3 Verwenden Sie q/w um „Key“ auszuwählen

und dann drücken Sie ENTER.

4.4 Geben Sie über die Tastatur des

Bildschirms den Sicherheitsschlüssel aus, und bestätigen Sie ihn mit „OK“. De-8
