使用説明書 UWF-1 ONKYO

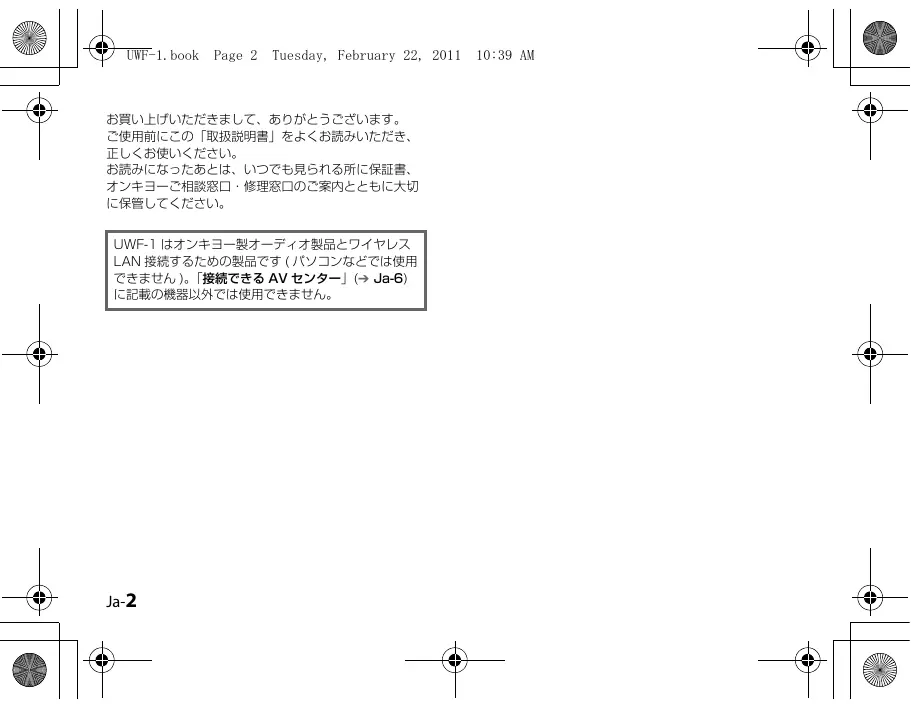

お買い上げいただきまして、ありがとうございます。 ご使用前にこの「取扱説明書」をよくお読みいただき、 正しくお使いください。 お読みになったあとは、いつでも見られる所に保証書、 オンキヨーご相談窓口・修理窓口のご案内とともに大切 に保管してください。 UWF-1 はオンキヨー製オーディオ製品とワイヤレス LAN 接続するための製品です ( パソコンなどでは使用 できません )。 「接続できる AV センター」(➔ Ja-6) に記載の機器以外では使用できません。

※安全にお使いいただくため、ご使用の前に必ずお読みください。

電気製品は、誤った使いかたをすると大変危険です。 あなたや他の人々への危害や財産への損害を未然に防止するために、「安全上のご注意」を必ずお守りください。 絵表示の見かた

△ 記号は「ご注意ください」という内容を

分解、 改造しない 火災・感電の原因となります。 内部の点検・整備・修理は販売店に依頼してください。

表しています。 記号は「〜してはいけない」という禁止 の内容を表しています。

● 記号は「必ずしてください」という強制内 容を表しています。

誤った使いかたをすると、火災・感電などによ り死亡、または重傷を負う可能性が想定される 内容です。

故障したまま使用しない、異常が起きたらすぐに USB を抜く 煙が出ている、変なにおいや音がする 本機を落としてしまった 本機内部に水や金属が入ってしまった このような異常状態のまま使用すると、火災・感電の原因 となります。すぐに USB コネクターから本機を抜いて、 販売店に修理・点検を依頼してください。

布やテーブルクロスをかけない じゅうたんやふとんの上に置いて使用しない

■ 水蒸気や水のかかる所に置かない、本機の上に液体の入った容器 を置かない 本機に水滴や液体が入った場合、火災・感電の原因となり ます。 ● 風呂場など湿度の高い場所では使用しない ● 調理台や加湿器のそばには置かない ● 雨や雪などがかかるところで使用しない ● 本機の上に花びん、コップ、化粧品、ろうそくなどを置 かない

端子部に関するご注意 ■ 端子部は定期的に掃除する 端子部にほこりなどがたまっていると、火災の原因となり ます。USB を抜いて、乾いた布でほこりを取り除いてく ださい。

Tuesday, February 22, 2011 10:39 AM

使用上のご注意 ■ 心臓ペースメーカーを装着されている場合は、本機を使用しない 電波によりペースメーカーの動作に影響を与える原因とな ります。

■ 病院などの医療機関内、医療用機器の近くや、飛行機の中では本 機を使用しない 電波が影響を及ぼし、誤動作による事故の原因となりま す。

■ 他の機器に電波障害などが発生した場合、本機の使用を中止する 電波が影響を及ぼし、誤動作による事故の原因となりま す。

誤った使いかたをすると、 けがをしたり周辺の家 財に損害を与える可能性が想定される内容です。

電源に関するご注意 ■ 表示された電源電圧（交流１００ボルト）で使用する 本機を使用できるのは日本国内のみです。 表示された電源電圧以外で使用すると、火災・感電の原因 となります。 レシーバーの USB ポート以外、接続しないでください。

■ 本機のお手入れについて 表面の汚れは中性洗剤を薄めた液に布を浸し、固く絞って拭き とった後、乾いた布で拭いてください。化学ぞうきんなどをお使 いになる場合は、それに添付の注意書きなどをお読みください。 ● シンナー、アルコールやスプレー式殺虫剤を本機にかけないでく ださい。塗装がはげたり変形することがあります。 ●

電波について ● 本機は電波法に基づく小電力データ通信システム無線 局設備として技術基準適合証明を受けています。従っ て、本機を使用するときに無線局の免許は必要ありま せん。日本国内のみで使用してください。各国の電波 法に抵触する可能性があります。また、本機は、電気 通信事業法に基づく技術基準適合証明を受けています ので、以下の事項を行うと、法律で罰せられることが あります。 分解 / 改造すること 本機に貼ってある証明ラベルをはがすこと ● ●

2.4 : 2.4GHz 帯を使用する無線機 器です。 DS : DS-SS 変調方式を表します。 FH : FH-SS 変調方式を表します。 4 : 与干渉距離は 40ｍ です。

● 本機は電波を使用しているため、第 3 者が故意また は偶然に傍受することが考えられます。 重要な通信や人命にかかわる通信には使用しないでく ださい。 ● 次の場所では本機を使用しないでください。 ノイズが出たり、音が途切れて通常のご使用ができな いことがあります。 2.4GHz 用周波数帯域を利用する、無線 LAN、電 子レンジ、デジタルコードレス電話、Bluetooth などの機器の近く。 電波が干渉して音が途切れることがあります。

ラジオ、テレビ、ビデオ、BS/CS チューナーなど のアンテナ入力端子を持つ AV 機器の近く。 音声や映像にノイズがのることがあります。

本機を使用する周波数帯（2.4GHz）では、電子レン ジ等の産業・科学・医療用機器のほか、免許を要す る工場の製造ラインで使用されている移動体識別用 の構内無線局、免許を要しない特定小電力無線局や 免許を要するアマチュア無線局などが運用されてい ます。他の機器との干渉を防止するために、以下の 点に十分ご注意いただきご使用ください。 本機を使用する前に、近くで他の無線局が運用さ れていないことを確認してください。 万一、本機から他の無線局に対して有害な電波干 渉の事例が発生した場合、速やかにご使用の周波 数を変更するか、使用を停止してください。混信 回避のための処置等については、コールセンター （本書裏表紙に記載）へご相談ください。 その他、本機から移動体識別用の特定小電力無線 局あるいはアマチュア無線局に対して、有害な電 波干渉の事例が発生した場合など、何かお困りの ことが起きたときは、コールセンター（本書裏表 紙に記載）へお問い合わせください。 ●

Tuesday, February 22, 2011 10:39 AM UWF-1 を使ってみる 特長 無線 LAN とは無線通信を利用して構築された LAN シス テムであり、ワイヤレス LAN とも呼ばれます。無線 LAN での接続をするためには、以下の機器が必要です。 □ アクセスポイント機器 ネットワーク機能付き AV センター（無線 LAN クライ アント）とパソコンやネットワークを相互に接続します。 親機とも呼ばれます。アクセスポイント機器には、LAN でネットワークのデータ中継のみを行うブリッジタイプ とルータ機能を内蔵しているルータタイプがあります。 □ 無線 LAN アダプター パソコンなどに差し込んで無線 LAN 機能を提供する拡 張機器です。無線 LAN ドングルとも呼ばれます。PC カードや USB などのさまざまなタイプがあります。 ネットワーク機能付き AV センターの USB 端子へ本機 を接続することで、AV センターを無線 LAN クライアン ト ( 無線端末 ) として使用し、パソコンやインターネッ トへの接続が可能となります。

接続できる AV センター オンキヨー TX-NAxx9 シリーズ以降の AV センターに 対応しています。詳細はオンキヨーホームページをご覧 ください。ホームページのアドレスは裏表紙にあります。

AV センター側で無線 LAN の設定をする 無線 LAN での接続をする為には、無線 LAN の設定を 行って頂く必要があります。自動で設定したり、手動で 設定したりすることができます。

ネットワーク機能付き AV センターの USB 端子に本機 以外の無線 LAN アダプターを接続しないでください。 本機以外の無線 LAN USB アダプターはネットワーク 機能付き AV センターでは使用できません。 接続方法や AV センターの機能によっては、モニター に表示されない場合があります。その場合は、AV セ ンター表示部を見ながら操作してください。 メニューに表示される文言は、AV センターの性能に よってことなります。 ヒント

RETURN ボタンを押すと、1 つ前の画面に戻ること ができます。

3.1 q/w ボタンを押して「PIN コード」を選び、

AV センターの USB 端子に 1 ネットワーク機能付き 本機を接続する USB ボタンを押して「USB」を表示させる 2 「ワイヤレス セットアップ」画面が表示されます。 3 q/w ボタンを押して「自動セットアップ」を選び、 ENTER ボタンを押す WPS 方式を選択する画面が表示され、以下の 2 パ ターンから選択できます。

プッシュボタン方式の場合は、 q/w ボタン を押して「プッシュボタン」を選び、 ENTER ボタンを押す アクセスポイント機器の WPS ボタンを押す

ENTER ボタンを押す 8 桁の PIN コードが表示されます。AV セ ンターの表示部には、スクロールして表示 されます。 3.2 表示されたPINコードをアクセスポイントに 登録する 登録方法についてはアクセスポイント機器 の取扱説明書を参照してください。 ENTER ボタンを押す アクセスポイントとの接続が完了し、現在の接続状 態の画面が表示されます。 これで無線 LAN の設定は完了です。設定した内容 は、「ワイヤレス セットアップ」画面の「ステータ ス」メニューでも確認することが出来ます。

4.1 q/w ボタンを押して「キー」を選び、

AV センターの USB 端子に 1 ネットワーク機能付き 本機を接続する USB ボタンを押して「USB」を表示させる 2 「ワイヤレス セットアップ」画面が表示されます。 3 q/w ボタンを押して「手動セットアップ」を選び、

ENTER ボタンを押す アクセスポイントを一覧から選択する画面が表示さ れます。 q/w ボタンを押して接続するアクセスポイント機器 を選び、ENTER ボタンを押す アクセスポイントのセキュリティ、暗号化設定に応 じて以下の３パターンに変化します。 ■ WEP 方式

4.1 q/w ボタンを押して「デフォルトキー ID」 を選び、ENTER を押す

4.2 q/w ボタンを押して 1 〜 4 の ID を選び、 ENTER を押す

4.3 q/w ボタンを押して「キー」を選び、 4.4

ENTER を押す ソフトウエアキーボードにて、暗号キーを 入力し、OK を押す

ENTER ボタンを押す ソフトウエアキーボードにて、暗号キーを 入力し、OK を押す ■ 暗号化設定なし デフォルトキー ID および暗号キーの入力設定は 必要ありません。 画面で「OK」を選び、ENTER ボタンを押す アクセスポイントとの接続が完了し、現在の接続状 態の画面が表示されます。 これで無線 LAN の設定は完了です。設定した内容 は、「ワイヤレス セットアップ」画面の「ステータ ス」メニューでも確認することが出来ます。

Tuesday, February 22, 2011 10:39 AM

主な仕様 接続方式： 伝送帯域： 電源：

USB（Universal Serial Bus 2.0） 2.4 GHz 帯（2400 MHz 〜 2497 MHz, 1-13 or 14 ch） USB 供給

消費電流： 310 mA 外形寸法（幅×高さ×奥行）： 29.8 mm × 8.4 mm × 17.0 mm 質量： 3.4 g ※仕様および外観は予告なく変更することがあります。

オンキヨー ご相談窓口・修理窓口のご案内 オンキヨー製品についてのご購入相談はお近くの販売店へ、修理については、お買い求めの販売店へご依頼ください。 万一お困りの場合には、下記の窓口へご相談くださるようお願いいたします。 ■ 製品についてのご相談、カタログのご請求 オーディオコールセンター

10:00〜18:00（土・日・祝、弊社休業日を除く）

※ WEB ： http://www.jp.onkyo.com/support/ ※ FAX ： 072-831-8124 ※ TEL ： 050-3161-9555 ※ 住所 ： 〒572-8540 大阪府寝屋川市日新町 2-1 オンキヨーサウンド＆ビジョン株式会社 オーディオコールセンター

オンキヨー製品情報、ユーザー登録ホームページ。

→ http://www.jp.onkyo.com/support/audiovisual/

快適なオーディオライフをサポートするセレクトショップ。→ http://onkyodirect.jp/ 修理のご依頼は、取扱説明書の「困ったときは」、 「故障かな？と思ったときは」または「故障？と思ったときは」の項目をご確認のうえご依頼ください。 転居されたり、贈物でいただいたものの故障でお困りの場合は、下記へご相談ください。

■ 修理、部品・付属品についてのご相談、ご依頼 首都圏サービスセンター

10:00〜18:00（土・日・祝、弊社休業日を除く）

※ TEL ： 050-3161-9555（オーディオコールセンター） ※ FAX ： 03-5819-2940 ※ 住所 ： 〒130-0004 東京都墨田区本所 2 丁目 16-5 京王本所ビル 6 階

修 理 窓 口 受付 10:00〜18:00（土・日・祝、弊社休業日を除く） 大阪サービスセンター ※ TEL ： 050-3161-9555（オーディオコールセンター） ※ FAX ： 072-831-8124 ※ 住所 ： 〒572-8540 大阪府寝屋川市日新町 2-1 ● 050-3161-9555（オーディオコールセンター）で集中受付を行っています。 ● 全国サービス拠点一致（認定店含む）は、オンキヨーホームページにてご案内しております。 http://www.jp.onkyo.com/support/servicebase.htm 認定店は、不在の場合もございますので、持ち込み希望のお客様はオーディオコールセンターへご確認ください。 2011 年 1 月現在

お客様ご相談窓口・修理窓口の名称、受付時間、所在地、電話番号は変更になることがございますのでご了承ください。

（http://www.jp.onkyo.com/support/ で最新の名称、受付時間、所在地、電話番号をご覧いただけます）

修理について ■ 保証書 保証書は、本取扱説明書に付属しています。 所定事項の記入および記載内容をご確認いただき、大切 に保管してください。 保証期間は、お買い上げ日より 1 年間です。 ■ 調子が悪いときは 意外な操作ミスが故障と思われています。 この取扱説明書をもう一度よくお読みいただき、お調べ ください。本機以外の原因も考えられます。ご使用の他 のオーディオ製品もあわせてお調べください。それでも なお異常のあるときは、接続コードを抜いて修理を依頼 してください。 修理を依頼されるときは、下の事項をお買い上げの販売 店、または付属の「オンキヨーご相談窓口・修理窓口の ご案内」記載のお近くのオンキヨー修理窓口までお知ら せください。 お名前 お電話番号 ご住所

■ オンキヨー修理窓口について 詳細は付属の「オンキヨーご相談窓口・修理窓口のご案 内」をご覧ください。 ■ 保証期間中の修理は 万一、故障や異常が生じたときは、商品と保証書をご持 参ご提示のうえ、お買い上げの販売店またはお近くのオ ンキヨー修理窓口へご相談ください。詳細は保証書をご 覧ください。 ■ 保証期間経過後の修理は お買い上げ店、またはお近くのオンキヨー修理窓口へご 相談ください。修理によって機能が維持できる場合はお 客様のご要望により有料修理致します。 ■ 補修用性能部品の保有期間について 本機の補修用性能部品は、製造打ち切り後 8 年間保有し ています。性能部品とは、その製品の機能を維持するた めに必要な部品です。保有期間経過後でも、故障箇所に よっては修理可能の場合がありますのでお買い上げ店、 またはお近くのオンキヨー修理窓口へご相談ください。

製品名 UWF-1 できるだけ詳しい故障状況

ご購入されたときにご記入ください。 サービスを依頼されるときなどに、 お役に立ちます。 ご購入年月日：

製品のご使用方法についてのお問い合わせ先： オンキヨーオーディオコールセンター 050-3161-9555（受付時間 10：00〜18：00） （土･日･祝日･弊社の定める休業日を除きます） サービスとサポートのご案内：http://www.jp.onkyo.com/support/ Ja-12

本書は、本書記載内容で修理に代え、無償にて製品の交換をお約束するものです。お買い上げ日から下記期間中に故障 が発生した場合は、本書をご提示の上、販売店またはオンキヨーサービスセンターまでお問い合わせください。 品番

お買い上げ日 保証期間 （お買い上げ日より）

ご購入時の納品書、領収書等の添付がある場合、お買い上げ日、取扱販売店名等の記載に変えることができます。

〈無料修理規定〉 1 取扱説明書、本体貼付ラベル等の注意にしたがった使用状態で故

7 故障・その他による営業上の機会損失は当社では保証いたしませ

障した場合には、お買い上げの販売店またはオンキヨーコールセ

※ 裏面の保証書は、本書に明示した期間、条件のもとにおいて

2 保証期間内に故障して無料修理をお受けになる場合には、商品と

無料修理をお約束するものです。したがってこの保証書に

本書をご持参ご提示のうえ、お買い上げの販売店またはオンキ

よってお客様の法律上の権利を制限するものではありません

ヨーコールセンターにご依頼ください。ご返送は弊社負担です

ので、保証期間経過後の修理等についてご不明の場合は、お

が、送られるときは送料をご負担ください。

買い上げの販売店またはオンキヨーコールセンターへお問い

3 ご転居、ご贈答品等で保証書に記入してあるお買い上げの販売店

に修理がご依頼できない場合には、オンキヨーコールセンターへ ご相談ください。 4 保証期間内でも次の場合には有料修理になります。 1）使用上の誤りまたは不当な修理や改造による故障および損傷 2）お買い上げ後の取付場所の移動、落下等による故障および損

※ 個人情報の取り扱いについて お客様にご記入いただいた保証書は、保証期間内のサービス 活動およびその後の安全点検活動のために記載内容を利用さ せていただく場合がございますので、ご了承ください。

傷 3）お客様のご要望による出張修理を行う場合の出張料金 4）火災、地震、水害、落雷、その他の天災地変、公害、塩害、 ガス害（硫化ガス等）、異常電圧、指定外の使用電源（電圧・ 周波数）、水掛かり等による故障および損傷 5）一般家庭用以外（例えば、業務用の使用、車両・船舶への搭 載等）に使用された場合の故障および損傷 6）保証書の提示がない場合 7）保証書にお買い上げ年月日、お客様名、販売店名の記入のな い場合あるいは文字を書きかえられた場合 8）故障の原因が本製品以外の他社製品にある場合 5 保証書は日本国内においてのみ有効です。 This warranty is valid only in Japan. 6 保証書は再発行いたしませんので紛失しないように大切に保管し てください。
