使用説明書 VC-GX30B ONKYO

1. 再生 / 一時停止 (▶/■) ボタン：Music アプリなどの再生操作に使用します。
2. BLUETOOTH( ) ボタン：BLUETOOTH 対応機器とのペアリングや接続に使用します。ペアリングや接続の方法については「BLUETOOTH® 再生」(P5) をご参照ください。
3. マイクミュート(※)ボタン：マイクミュートをオン/オフすることができます。マイクミュートをオン/オフするたびに、LEDインジケーターが次のように点灯します。

工場出荷状態に戻す：

10秒間押すと、本機の設定を初期化します。(P3)

• マイクミュートをオンにしている間は、Google アシスタントに呼びかけても反応しません。
• マイク：Google アシスタントに話しかけるときに使用します。
• ボリューム (+/-) ボタン：音量を調整します。0\~50 の間で調整することができます。ボリュームボタンを押すと音量に合わせて、次のように LED インジケーターが 3 秒間点灯します。

0 1~9 10~19 20~29 30~39 40~49 50

- 1桁単位の音量は白色LEDの明るさで確認することができます。音量を大きくすると LED が明るくなり、音量を小さくすると LED が暗くなります。

1. LED インジケーター：本機の状態を LED の色や点灯状態で表示します。

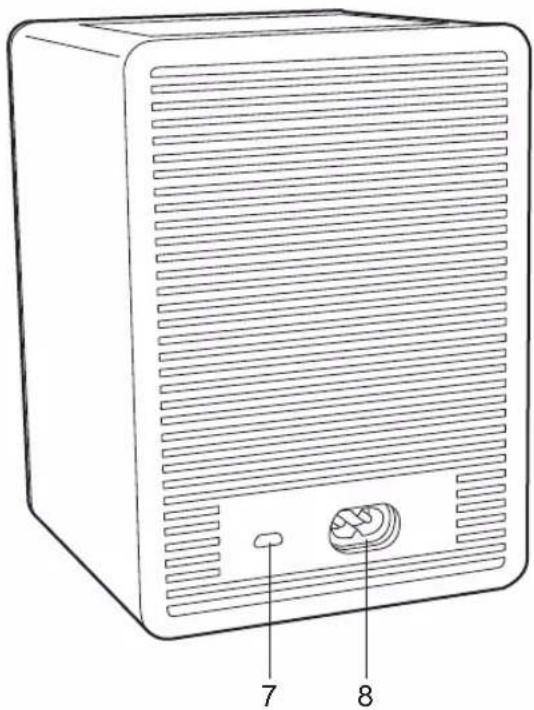

後面

1. マイクロ USB 端子：お使いいただけません。製品の修理サービスのみに使用します。
2. AC IN 端子：付属の電源コードを接続します。

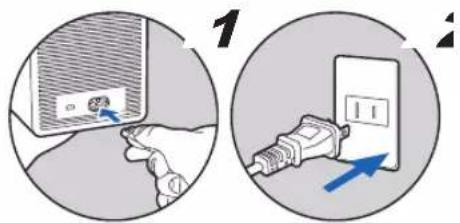

電源コードの接続

本機には取り外しタイプの電源コードが付属しています。 電源コードは必ず本機の AC IN 端子に接続したあとで、コンセントに接続してください。電源コードを抜くときは先にコンセントから抜いてください。

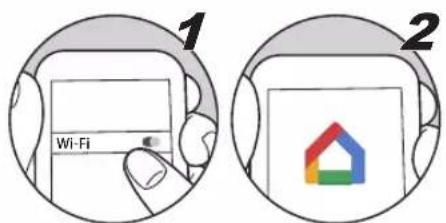

Google Home アプリのダウンロード

本機の初期設定や操作をするには、Google Home アプリを使用します。スマートフォンやタブレットに Google Play や App Store から Google Home アプリをダウンロードしてください。

- Google Home アプリは、以下の OS で使用できます。 (2017 年 9 月現在 ) Android™：Android 4.2 以降 iOS：iOS 8.0 以降 (iPhone®、iPad®、および iPod touch® に対応 )

1 2 Wi-Fi

初期設定や操作には、本機をスマートフォンやタブレットと同じネットワークに接続する必要があります。事前にネットワークの設定を確認してください。

初期設定

本機の電源がオンの状態で次の操作を行ってください。

1. Google Home アプリを起動します。

利用規約とプライバシーポリシーに「同意する」をタップすると、本機とスマートフォンのネットワーク接続を開始します。画面の指示に従って初期設定を完了してください。

1. 初期設定が完了すると Google アシスタントの使い方を練習するチュートリアルを選択できます。Google アシスタントについては「いつでもどこでも。あただけの Google アシスタント」(P4) をご参照ください。

注意：本機は初期設定中に OTA ソフトウェアのアップデートをダウンロードして適用することがありますが問題ありません。最新の Google Chromecast ビルトイン機能と Google アシスタント機能を利用できるように更新されるま

で、しばらくお待ちください。

初期化する

本機の設定を初期化して、すべての設定をお買い上げ時の状態に戻すことができます。初期化するには、マイクミュートボタンを 10 秒間押してください。初期化を開始すると、LED インジケーターが次のように点滅します。

初期化には約 20 秒かかります。初期化を終了すると LED インジケーターは消灯し、初期設定の待機状態になります。

いつでもどこでも。あなただけの Google アシスタント

本機に向かって「OK Google」と話しかけると、Google アシスタントを呼び出すことができます。Google アシスタントが起動し質問の待機状態になると、LED インジケーターが白色に点滅します。

ホットワードの検出：本機のマイクミュートがオフの状態で、「OK Google」の音声を認識すると、真ん中4つのLEDインジケーターが左から右に点灯し、質問の待機状態になります。

質問待機中：ホットワードが検出され、アシスタントがあなたの質問を待っている間、真ん中 4つの LED インジケーターはゆっくりと点滅します。

考え中：質問に対する応答の処理を行っている間、真ん中 4つの LED インジケーターは、左から右にゆっくりと点滅します。

応答：Google アシスタントがあなたの質問に応答すると、真ん中4つのLEDインジケーターは点滅します。

- マイクミュートをオンにすると LED インジケーターがオレンジ色に点灯し、Google アシスタントに呼びかけても反応しなくなります。

Google アシスタントへの質問例

はい、どんなご用でしょう？

元気ですか？

最新のニュースを教えて

今日はどんな日？

今日の予定を教えて

午前 6 時半にアラームをセットして

タイマーを 15 分に設定して

一番近い薬局は？

職場までの交通状況は？

フライトの遅延情報を教えて

京都の明日の天気は？

音楽をかけて

止めて

一時停止

次の曲

音量を上げて

Google Play Music でヒップホップを再生して

リラックスできる音楽をかけて

リビングの電気を消して

ベッドルームの電気をつけて

リビングのスピーカーを止めて

テレビを一時停止して

パエリアのレシピ動画をテレビで見せて

日経平均株価は？

1 ドルは何円？

ニューヨークの時間は？

スペインの首都は？

「こんにちは」をスペイン語で

牛の鳴き声は？

豆知識を教えて

もう一回教えて

ペアリング

BLUETOOTH 対応機器と接続するには、はじめに1回だけペアリングを行う必要があります。本機の電源がオンの状態で次の操作を行ってください。

1. 本機の BLUETOOTH ボタンを 3 秒間長押しします。

ペアリングを開始すると、LEDインジケーターが次のように点灯します。

1. BLUETOOTH 対応機器の BLUETOOTH 機能を有効（オン）にして、表示される機器から本機を選びます。本機は「VC-GX30 * * * *」と表示されます。

Bluetooth VC-GX30X

1. ペアリングが完了すると、LED インジケーターがすべて点滅します。

LED インジケーターがすべて点滅しない場合は、ペアリング失敗です。手順 1 からやり直してください。

• 別の BLUETOOTH 対応機器と接続する場合は、手順 1 から 3 の操作を行ってください。
• 本機は約 10 m 圈内で通信できます。なお、すべての BLUETOOTH 対応機器との接続動作を保証するものではありません。

再生する

本機の電源がオンの状態で次の操作を行ってください。

1. BLUETOOTH 対応機器の接続操作を行います。

- 本機の BLUETOOTH ボタンを押して、最後に接続していた BLUETOOTH 対応機器と接続することもできます。なお、ご使用の BLUETOOTH 対応機器によって

は、この機能が働かないことがあります。

1. 音楽ファイルを再生します。BLUETOOTH 対応機器のボリュームは適度に大きくしてください。

- BLUETOOTH ワイヤレス技術の特性上、本機での再生音は BLUETOOTH 対応機器での再生音と比べてやや遅れることがあります。

■アナログ音声出力

定格出力

40 W (1 kHz、全高調波歪率 10 %、4 Ω)、

10 W (10 kHz、全高調波歪率 10 %、8 Ω)

■ネットワーク部

無線 LAN

対応規格 IEEE802.11 a/b/g/n/ac 準拠

5 GHz/2.4 GHz 带域

1-14 チャンネル、36-48 チャンネル、52-64 チャンネル、

100-140 チャンネル

Bluetooth 部

通信システム

BLUETOOTH バージョン 4.2

周波数带域

2.4 GHz (2.402 GHz ∼ 2.480 GHz)

变調方式

FHSS(周波数ホッピングスペクトラム拡散)

対応プロファイル

A2DP : 1.31

AVRCP : 1.6

対応コーデック：

SBC

AAC

伝送範囲 (A2DP)

20 Hz \~ 20 kHz ( サンプリング周波数 44.1/48 kHz)

最大通信距離

遮蔽物の無い見通し約 10 m ( * )

* 実際の通信範囲は機器間の障害物、電子レンジの電磁波、静電

気、コードレスフォン、受信感度、アンテナの性能、操作システ

ム、アプリケーションソフトウェアなどの影響により異なりま

す。

■総合

電源・電圧

AC 100 - 240 V, 50 / 60 Hz

消費電力

26 W

スピーカー形式

密閉型

使用スピーカー

ツイーター: 20 mm ソフトドーム型 × 1

ウーファー: 80 mm コーン型 × 1

最大外形寸法

120(幅)×168(高さ)×128(奥行)mm

質量

1.8 kg

■付属品

AC 電源コード (1)

Quick Start Guide (1)

いつでもどこでも。あなただけの Google アシスタント (1)

保証書 (1)

* 本書はオンライン版の取扱説明書です。製品には付属しておりません。

仕様および外観は予告なく変更することがあります。

他社製品との接続により生じたいかなる損害に対しても、

当社では責任を負いかねます。

音のエチケット

楽しい映画や音楽も、時間と場所によっては気になるものです。

隣近所への配慮を十分しましょう。特に静かな夜間には窓を閉めるのもひとつの方法です。

お互いに心を配り、快い生活環境を守りましょう。

ライセンスと商標について

国 国 Apple および Apple ロゴは米その他ので登録された Apple Inc. の標です。App Store は Apple Inc. のサービスマークです。

Bluetooth

Bluetooth ^® のワードマークおよびロゴは、Bluetooth SIG、Inc. が所有する登録商標です。

その他記載された会社名、製品名などは該当する各社の商標または登録商標です。
