VC-GX30B - Enceinte connectée ONKYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte connectée
Marque	Onkyo
Modèle	VC-GX30B
Assistant vocal intégré	Google Assistant
Connectivité	Wi-Fi (IEEE 802.11 a/b/g/n/ac, 2,4/5 GHz), Bluetooth 4.2
Codecs Bluetooth supportés	SBC, AAC
Portée Bluetooth maximale	Environ 10 m (ligne de mire)
Puissance de sortie RMS	40 W (4 ohms, 1 kHz, 10% DHT), 10 W (8 ohms, 10 kHz, 10% DHT)
Type d'enceinte	Boîtier fermé
Haut-parleur d'aigus (tweeter)	20 mm x 1, dôme souple
Haut-parleur de graves (woofer)	80 mm x 1, cône
Dimensions (L x H x P)	120 mm x 168 mm x 128 mm
Poids	1,8 kg
Alimentation	CA 100-240 V, 50/60 Hz
Consommation énergétique	26 W
Consommation en veille réseau	< 2 W (commande veille)
Microphone intégré	Oui, pour Assistant Google
Commande vocale	« Ok Google » ou « Hey Google »
Bouton muet microphone	Oui, activation/désactivation avec témoin LED
Réinitialisation d’usine	Maintenir le bouton muet 10 secondes
Indicateurs LED	État de l’appareil, volume, Assistant, Bluetooth
Application de configuration	Google Home (Android 4.2+ / iOS 8.0+)
Entrée USB	Port micro USB (service uniquement)
Accessoires inclus	Cordon d’alimentation, Guide de démarrage rapide

FOIRE AUX QUESTIONS - VC-GX30B ONKYO

Comment configurer l'enceinte Onkyo VC-GX30B pour la première fois ?

Téléchargez l'application Google Home sur votre smartphone ou tablette (Android 4.2+ ou iOS 8.0+). Branchez l'enceinte, lancez l'appli et suivez les instructions à l'écran. Assurez-vous que votre appareil mobile est connecté au même réseau Wi-Fi que l'enceinte.

Comment jumeler un appareil Bluetooth avec l'enceinte ?

Appuyez sur la touche Bluetooth de l'enceinte pendant 3 secondes. Les LED clignotent. Activez le Bluetooth sur votre appareil et sélectionnez "VC-GX30****" dans la liste. Une fois la connexion établie, les 6 LED clignotent.

Comment réinitialiser l'enceinte aux paramètres d'usine ?

Maintenez la touche coupure du microphone enfoncée pendant 10 secondes. Les LED clignotent en séquence, puis l'enceinte redémarre. Cela prend environ 20 secondes.

Comment utiliser l'Assistant Google avec cette enceinte ?

Dites simplement "Ok Google" ou "Hey Google" lorsque le microphone n'est pas coupé. L'Assistant s'active et les LED blanches clignotent. Posez votre question ou donnez une commande, comme "Mets de la musique" ou "Quel temps fait-il ?".

Que faire si l'Assistant Google ne répond pas ?

Vérifiez que le microphone n'est pas en mode muet. Si la LED est orange, la coupure est active. Appuyez sur le bouton muet pour réactiver le microphone. Assurez-vous également que l'enceinte est connectée à Internet.

Comment régler le volume sur l'enceinte ?

Utilisez les touches +/- situées sur le dessus. Le volume se règle de 0 à 50. Les LED indiquent le niveau : plus le volume est élevé, plus les LED blanches sont lumineuses et nombreuses.

Que signifient les différentes couleurs et clignotements des LED ?

Les LED indiquent l'état de l'enceinte : blanc fixe = fonctionnement normal ; orange = micro coupé ; clignotement blanc = Assistant Google en écoute. Référez-vous à la notice pour les autres motifs.

Puis-je utiliser l'enceinte comme haut-parleur pour des appels téléphoniques ?

Oui, si votre téléphone est connecté en Bluetooth, vous pouvez passer des appels. L'enceinte utilise son microphone intégré pour capter votre voix. Notez que la qualité peut varier.

Comment mettre à jour le logiciel de l'enceinte ?

Les mises à jour sont effectuées automatiquement via Internet lorsque l'enceinte est connectée au Wi-Fi. Assurez-vous qu'elle reste allumée et connectée. Vous pouvez aussi vérifier dans l'application Google Home.

L'enceinte est-elle compatible avec tous les services de streaming musical ?

Grâce à Google Chromecast intégré et l'Assistant Google, l'enceinte prend en charge de nombreux services comme YouTube Music, Spotify, Deezer, etc. Vous pouvez lancer la musique via l'application Google Home ou par commande vocale.

MODE D'EMPLOI VC-GX30B ONKYO

1. Touche lecture/pause (▶/III) : Utilisée pour les commandes de lecture dans Music App, etc.
2. Touche BLUETOOTH ( Ⓞ Utilisée pour l'appairage et la connexion aux périphériques compatibles avec la technologie sans fil BLUETOOTH. Consultez "Lecture BLUETOOTH®" (P5) pour avoir des instructions sur l'appairage et la connexion.
3. Touche coupure du microphone (✗ Activation ou désactivation de la coupure du microphone. Les témoins LED s'allument de la façon suivante chaque fois que la coupure du microphone est activée ou désactivée.

● : Coupure du microphone active

● : Coupure du microphone inactive

Réinitialisation d'usine:

Il est également possible d'appuyer sur la touche de coupure du microphone pendant 10 secondes pour initialiser les paramètres de cet appareil. (P3)

• L'Assistant Google ne répondra pas si vous l'interpellez pendant que la coupure du microphone est active.
• Microphone : Utilisé pour parler à l'Assistant Google.
• Touches du volume (+/-) : Vous permet d'ajuster le volume. Vous pouvez régler le volume entre 0 et 50. Lorsque vous appuyez sur les touches du volume, les témoins LED s'allument en fonction du niveau du volume pendant 3 secondes de la manière suivante.

:0

○●●●●●:1 à 9

○○●●●●:10 à 19

○○○●●:20 à 29

○○○○●●:30 à 39

: 40 à 49

: 50

• La luminosité des LED blanches vous permet de vérifier le volume à chaque niveau individuel. La luminosité des LED est plus forte lorsque vous augmentez le volume et plus faible lorsque vous réduisez le volume.
• Témoins LED : L'état de cet appareil est indiqué par les couleurs et le mode d'éclairage des LED.

Arrière

1. Port USB micro : Celui-ci n'est pas destiné à être utilisé. Il est uniquement utilisé lorsque cet appareil est en dépannage.
2. Borne AC IN : Permet de brancher le cordon d'alimentation fourni.

Raccordement et Configuration initiale

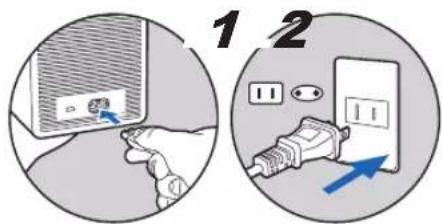

Branchement du cordon d'alimentation

Cet appareil dispose d'un cordon d'alimentation amovible. Branchez le cordon d'alimentation à la prise AC IN de l'appareil et à la prise électrique. Toujours débrancher de la prise en premier lorsque vous retirez le cordon d'alimentation.

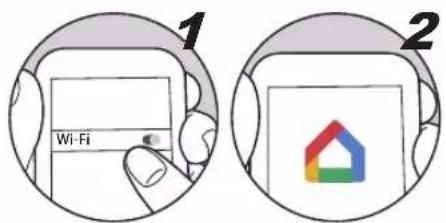

Téléchargez l'application Google Home

Utilisez l'application Google Home pour configurer l'appareil et l'utiliser. Téléchargez l'application Google Home depuis Google Play ou l'App Store de votre smartphone ou tablette.

• L'application Google Home peut être utilisée sur les systèmes d'exploitation suivants. (À compter de septembre 2017)
  Android™ : Android 4.2 ou ultérieure iOS : iOS 8.0 ou ultérieure (pris en charge par iPhone®, iPad®, et iPod touch®)

Le smartphone ou la tablette doivent être connectés au même réseau que cet appareil pour pouvoir configurer et utiliser ce dernier. Contrôlez la connexion réseau au préalable.

Configuration initiale

Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Lancez l'application Google Home.

Lorsque vous touchez "AUTORISER" pour les conditions de services et la politique de confidentialité, la connexion réseau entre cet appareil et le smartphone est initialisée. Suivez les instructions à l'écran pour terminer les paramètres initiaux.

1. Vous pouvez sélectionner un tutoriel qui vous permet de tester l'utilisation de votre Assistant Google une fois que les réglages initiaux sont terminés. Consultez "Faites connaissance avec votre Assistant Google" (P4) pour avoir des informations sur votre Assistant Google.

Remarque : Votre dispositif peut télécharger et appliquer une mise à jour du logiciel par voie hertzienne durant l'installation. Cela est normal. Veuillez patienter tandis que votre dispositif se met à jour pour profiter des dernières fonctionnalités de Google Chromecast intégré et de l'Assistant Google.

Initialisation

Initialisez les paramètres de l'appareil pour qu'ils reviennent comme ils étaient au moment de l'achat. Appuyez sur la touche de coupure du microphone pendant 10 secondes pour initialiser l'appareil. Les témoins LED clignotent comme suit lorsque l'initialisation démarre.

L'initialisation prend environ 20 secondes. Les témoins LED s'éteignent lorsque l'initialisation est terminée, et les paramètres retrouvent leur réglage par défaut.

Faites connaissance avec votre Assistant Google

Vous pouvez appeler l'Assistant Google en disant "Ok Google" à l'appareil. Les témoins LED clignotent en blanc lorsque l'Assistant Google est lancé et qu'il est prêt pour les questions.

Phrase clé détectée: Si les micros du dispositif ne sont pas coupés et que ce dernier reconnaît la phrase clé "Ok Google" ou "Hey Google", les quatre LED (centrales) de l'Assistant Google s'allument de gauche à droite pour confirmer la détection de la phrase clé et attendre votre commande vocale.

Écoute: Une fois que la phrase clé a été détectée et que l'Assistant est en attente de la demande de l'utilisateur, les quatre LED (centrales) de l'Assistant Google pulsent lentement.

Réflexion: Pendant que la commande vocale est en cours de traitement, les quatre LED (centrales) de l'Assistant Google clignotent lentement de gauche à droite, l'une après l'autre.

Réponse: Au moment où l'Assistant Google répond à la commande vocale de l'utilisateur, les quatre LED (centrales) de l'Assistant Google clignotent.

- Les témoins LED restent orange lorsque la coupure du microphone est active et que votre Assistant Google ne donne aucune réponse même si vous l'interpellez.

Question à l'Assistant Google

Bonjour, comment puis-je vous aider ?

Comment ça va ?

Stop

Plus fort

Augmente le volume à 6

Que peux-tu faire ?

Mets de la musique

Joue de la dance sur YouTube

Pause

Chanson suivante

Mets le minuteur pour dans 15 minutes

Combien de grammes y a-t-il dans un kilo ?

À quelle heure est mon premier rendez-vous demain matin ?

Reveille-moi à 6h demain matin

Donne-moi le programme de ma journée

Quel temps fait-il aujourd'hui ?

Quelles sont les dernières nouvelles ?

Comment dit-on "comment vas-tu?" en italien ?

Combien de calories y a-t-il dans une pomme ?

Quel bruit fait la vache ?

Où se trouve la pharmacie la plus proche ?

Quand ferme-t-elle ?

Quel est son numéro de téléphone ?

Mets de la musique sur le récepteur AV

Mets l'enceinte du salon en pause

Joue la vidéo du panda qui éternue sur la TV

Règle le thermostat sur 20 degrés

Allume la lumière du salon

Éteins la lumière dans la cuisine

Éteins la lumière de la chambre

Jumelage

Un appairage est nécessaire pour connecter les périphériques compatibles BLUETOOTH pour la première fois. Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Appuyez sur la touche BLUETOOTH de cet appareil pendant 3 secondes.

Les témoins LED clignotent comme suit lorsque l'appairage démarre.

1. Activez (mettez en marche) la fonction BLUETOOTH du périphérique compatible avec la technologie sans fil BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Cet appareil s'affiche sous le nom "VC-GX30****".

1. La totalité des six LED clignote lorsque l'appairage est terminé.

L'appairage a échoué si la totalité de six LED ne clignote pas. Retentez à partir de l'étape 1.

• Effectuez les étapes 1 à 3 pour connecter un autre périphérique compatible avec la technologie sans fil BLUETOOTH.
• La zone de couverture est d'environ 10 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles avec la technologie sans fil BLUETOOTH.

Écouter

Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Effectuez la procédure de connexion sur le périphérique compatible avec la technologie BLUETOOTH.

- Vous pouvez également appuyer sur la touche BLUETOOTH de cet appareil pour connecter le périphérique compatible avec la technologie sans fil BLUETOOTH qui était connecté en dernier. Veuillez noter que cela pourrait ne pas marcher avec certains périphériques compatibles avec la technologie sans fil BLUETOOTH.

1. Lisez les fichiers musicaux. Augmentez le volume du périphérique compatible avec la technologie sans fil BLUETOOTH jusqu'à un niveau correct.

- À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible avec la technologie sans fil BLUETOOTH.

■ Sortie audio analogique

Puissance de sortie RMS 40 W (4 ohm à 1 kHz DHT10%), 10 W (8 ohm à 10 kHz DHT10%)

■ Partie réseau

LAN sans fil Norme IEEE802.11 a/b/g/n/ac Bande 5 GHz/2,4 GHz UE : 1-13ca, 36-48ca, 52-64ca, 100-140ca JP : 1-14ca, 36-48ca, 52-64ca, 100-140ca USA : 1-11ca, 36-48ca, 52-64ca, 100-140ca, 149-165ca

■ Partie Bluetooth

Système de communication Caractéristique BLUETOOTH version 4.2

Bande de fréquence 2,4 GHz (2,402 GHz - 2,480 GHz)

Méthode de modulation FHSS (Freq Hopping Spread Spectrum)

Profils Bluetooth compatibles A2DP : 1.31 AVRCP : 1.6

Codecs pris en charge SBC AAC

Portée de transmission (A2DP) 20 Hz - 20 kHz (Fréquence d'échantillonnage 44,1/48 kHz) Portée de communication maximale Ligne de mire d'environ 10 m *

* La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel etc.

■ Descriptions exigées par les Directives sur les équipements radio de l'Union Européenne (UE)

Puissance maximum de radiofréquence émise dans la(les) bande(s) de fréquence (Pour les modèles européens) 2400 - 2483,5 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) 5150 - 5350 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) 5470 - 5725 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente)

■ Général

Alimentation CA 100 - 240 V, 50 / 60 Hz Consommation d'énergie 26 W

Le VC-GX30 est conforme au Règlement de la Commission Européenne (CE) n° 1275/2008 en tant qu'équipement connecté en réseau avec une haute disponibilité réseau (équipement HiNA et équipement avec une fonctionnalité HiNA).

Consommation d'énergie En Veille : N/A En Veille réseau : N/A Commande veille* : 2,

* Commande veille : Le VC-GX30 est connecté au réseau sans fil mais ne fournit pas de fonctions audio actives. Type d'enceinte Type boitier fermé Configuration d'enceinte

Haut-parleur des aigus (Tweeter) : 20 mm × 1 dôme souple Haut-parleur des graves (Woofer) : 80 mm × 1 cône Dimensions (L × H × P)

120 mm × 168 mm × 128 mm 4-5/7" × 6-3/5" × 5"

Poids 1,8 kg (4,0 lbs.)

■ Accessoires

Cordon d'alimentation secteur (1) Quick Start Guide (1) Faites connaissance avec votre Assistant Google (Modèles européens) (3) Faites connaissance avec votre Assistant Google (Modèles nord-américains) (2) * Ce document est un mode d'emploi en ligne. Il n'est pas inclus comme accessoire.

Les spécifications et l'aspect peuvent changer sans avis. Nous déclinons toute responsabilité concernant des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.
