MODE D'EMPLOI VCGX30W ONKYO

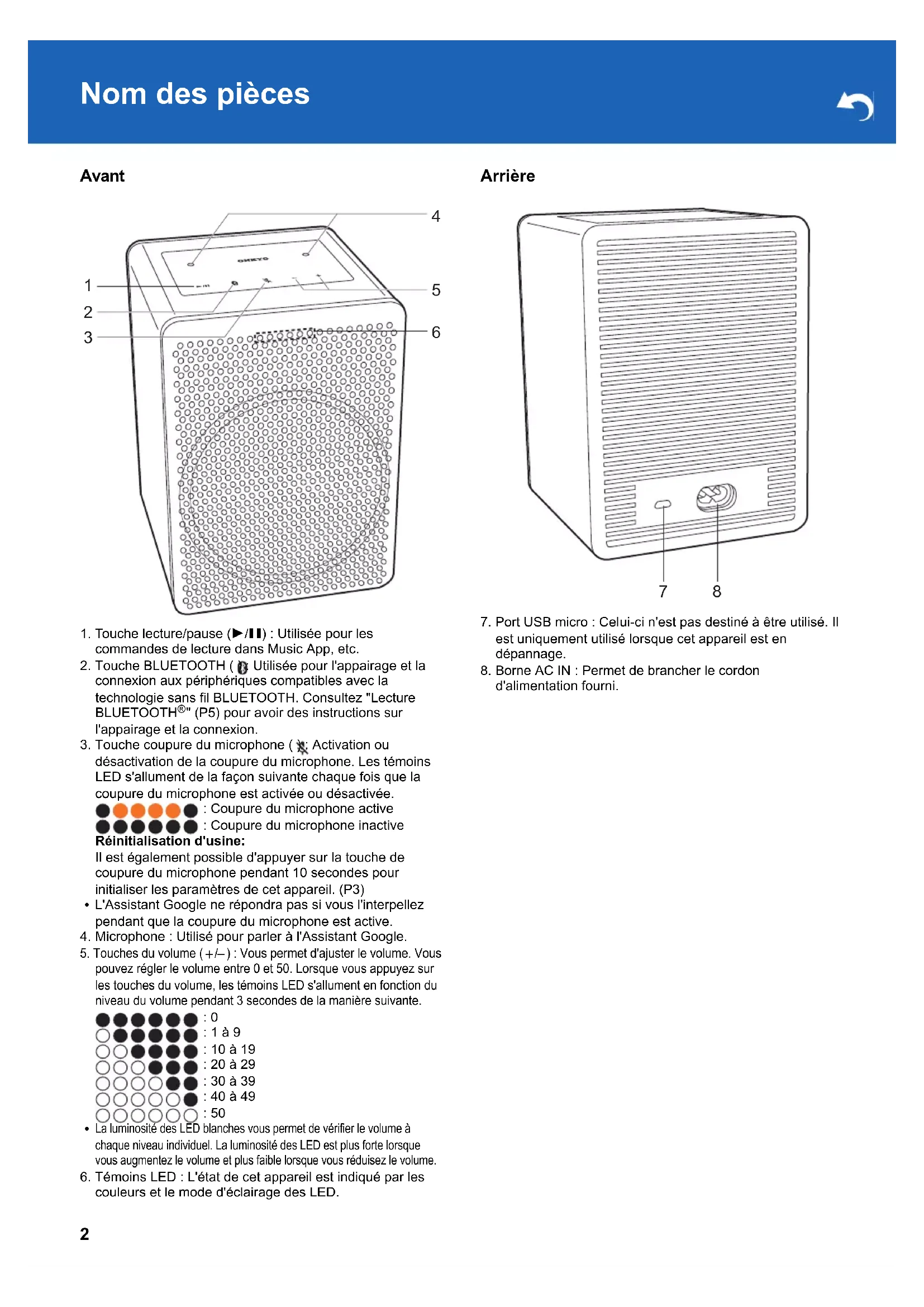

1. Touche lecture/pause (1/;) : Utilisée pour les

commandes de lecture dans Music App, etc.

2. Touche BLUETOOTH ( ) : Utilisée pour l'appairage et la

connexion aux périphériques compatibles avec la technologie sans fil BLUETOOTH. Consultez "Lecture BLUETOOTH

" (P5) pour avoir des instructions sur l'appairage et la connexion.

3. Touche coupure du microphone ( ) : Activation ou

désactivation de la coupure du microphone. Les témoins LED s'allument de la façon suivante chaque fois que la coupure du microphone est activée ou désactivée. : Coupure du microphone active : Coupure du microphone inactive Réinitialisation d'usine: Il est également possible d'appuyer sur la touche de coupure du microphone pendant 10 secondes pour initialiser les paramètres de cet appareil. (P3) 0 L'Assistant Google ne répondra pas si vous l'interpellez pendant que la coupure du microphone est active.

4. Microphone : Utilisé pour parler à l'Assistant Google.

5. Touches du volume (

) : Vous permet d'ajuster le volume. Vous pouvez régler le volume entre 0 et 50. Lorsque vous appuyez sur les touches du volume, les témoins LED s'allument en fonction du niveau du volume pendant 3 secondes de la manière suivante. : 0 : 1 à 9 : 10 à 19 : 20 à 29 : 30 à 39 : 40 à 49 : 50

La luminosité des LED blanches vous permet de vérifier le volume à chaque niveau individuel. La luminosité des LED est plus forte lorsque vous augmentez le volume et plus faible lorsque vous réduisez le volume.

6. Témoins LED : L'état de cet appareil est indiqué par les

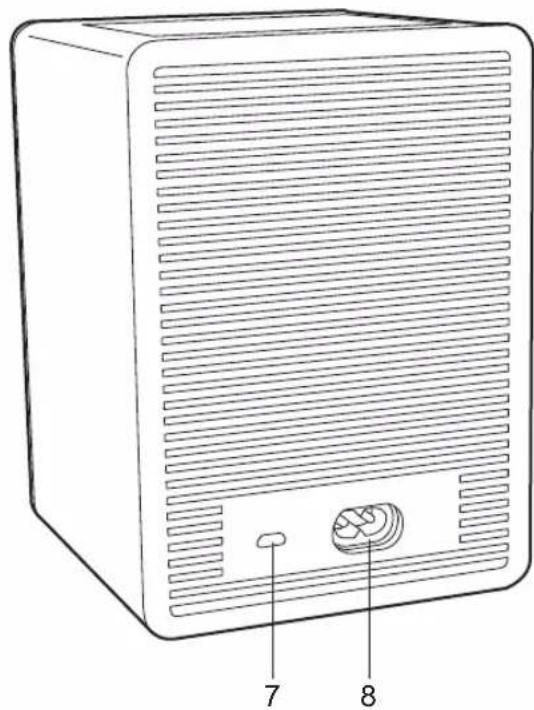

couleurs et le mode d'éclairage des LED. Arrière

7. Port USB micro : Celui-ci n'est pas destiné à être utilisé. Il

est uniquement utilisé lorsque cet appareil est en dépannage.

8. Borne AC IN : Permet de brancher le cordon

d'alimentation fourni.

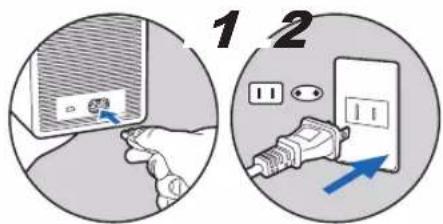

Raccordement et Configuration initiale Branchement du cordon d'alimentation Cet appareil dispose d'un cordon d’alimentation amovible. Branchez le cordon d'alimentation à la prise AC IN de l'appareil et à la prise électrique. Toujours débrancher de la prise en premier lorsque vous retirez le cordon d'alimentation. Téléchargez l'application Google Home Utilisez l'application Google Home pour configurer l'appareil et l'utiliser. Téléchargez l'application Google Home depuis Google Play ou l'App Store de votre smartphone ou tablette. 0 L'application Google Home peut être utilisée sur les systèmes d'exploitation suivants. (À compter de septembre 2017) Android

: Android 4.2 ou ultérieure iOS : iOS 8.0 ou ultérieure (pris en charge par iPhone

Le smartphone ou la tablette doivent être connectés au même réseau que cet appareil pour pouvoir configurer et utiliser ce dernier. Contrôlez la connexion réseau au préalable. Configuration initiale Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Lancez l'application Google Home.

Lorsque vous touchez "AUTORISER" pour les conditions de services et la politique de confidentialité, la connexion réseau entre cet appareil et le smartphone est initialisée. Suivez les instructions à l'écran pour terminer les paramètres initiaux.

2. Vous pouvez sélectionner un tutoriel qui vous permet de

tester l'utilisation de votre Assistant Google une fois que les réglages initiaux sont terminés. Consultez "Faites connaissance avec votre Assistant Google" (P4) pour avoir des informations sur votre Assistant Google. Remarque : Votre dispositif peut télécharger et appliquer une mise à jour du logiciel par voie hertzienne durant l'installation. Cela est normal. Veuillez patienter tandis que votre dispositif se met à jour pour profiter des dernières fonctionnalités de Google Chromecast intégré et de l'Assistant Google. Initialisation Initialisez les paramètres de l’appareil pour qu'ils reviennent comme ils étaient au moment de l'achat. Appuyez sur la touche de coupure du microphone pendant 10 secondes pour initialiser l'appareil. Les témoins LED clignotent comme suit lorsque l'initialisation démarre. L'initialisation prend environ 20 secondes. Les témoins LED s'éteignent lorsque l'initialisation est terminée, et les paramètres retrouvent leur réglage par défaut.

Faites connaissance avec votre Assistant Google Vous pouvez appeler l'Assistant Google en disant "Ok Google" à l'appareil. Les témoins LED clignotent en blanc lorsque l'Assistant Google est lancé et qu'il est prêt pour les questions. Phrase clé détectée: Si les micros du dispositif ne sont pas coupés et que ce dernier reconnait la phrase clé "Ok Google" ou "Hey Google", les quatre LED (centrales) de l'Assistant Google s'allument de gauche à droite pour confirmer la détection de la phrase clé et attendre votre commande vocale. Écoute: Une fois que la phrase clé a été détectée et que l'Assistant est en attente de la demande de l'utilisateur, les quatre LED (centrales) de l'Assistant Google pulsent lentement. Réflexion: Pendant que la commande vocale est en cours de traitement, les quatre LED (centrales) de l'Assistant Google clignotent lentement de gauche à droite, l'une après l'autre. Réponse: Au moment où l'Assistant Google répond à la commande vocale de l'utilisateur, les quatre LED (centrales) de l'Assistant Google clignotent. 0 Les témoins LED restent orange lorsque la coupure du microphone est active et que votre Assistant Google ne donne aucune réponse même si vous l'interpellez. Question à l'Assistant Google Comment ça va ? Stop Plus fort Augmente le volume à 6 Que peux-tu faire ? Mets de la musique Joue de la dance sur YouTube Pause Chanson suivante Mets le minuteur pour dans 15 minutes Combien de grammes y a-t-il dans un kilo ? À quelle heure est mon premier rendez-vous demain matin ? Reveille-moi à 6h demain matin Donne-moi le programme de ma journée Quel temps fait-il aujourd'hui ? Quelles sont les dernières nouvelles ? Comment dit-on "comment vas-tu?" en italien ? Combien de calories y a-t-il dans une pomme ? Quel bruit fait la vache ? Où se trouve la pharmacie la plus proche ? Quand ferme-t-elle ? Quel est son numéro de téléphone ? Mets de la musique sur le récepteur AV Mets l'enceinte du salon en pause Joue la vidéo du panda qui éternue sur la TV Règle le thermostat sur 20 degrés Allume la lumière du salon Éteins la lumière dans la cuisine Éteins la lumière de la chambre Bonjour, comment puis-je vous aider ?5

Jumelage Un appairage est nécessaire pour connecter les périphériques compatibles BLUETOOTH pour la première fois. Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Appuyez sur la touche BLUETOOTH de cet appareil

pendant 3 secondes. Les témoins LED clignotent comme suit lorsque l'appairage démarre.

2. Activez (mettez en marche) la fonction BLUETOOTH du

périphérique compatible avec la technologie sans fil BLUETOOTH, puis sélectionnez cet appareil parmi les périphériques affichés. Cet appareil s'affiche sous le nom "VC-GX30****".

3. La totalité des six LED clignote lorsque l'appairage est

terminé. L'appairage a échoué si la totalité de six LED ne clignote pas. Retentez à partir de l'étape 1. 0 Effectuez les étapes 1 à 3 pour connecter un autre périphérique compatible avec la technologie sans fil BLUETOOTH. 0 La zone de couverture est d'environ 10 m. Notez que la connexion n'est pas toujours garantie avec tous les périphériques compatibles avec la technologie sans fil BLUETOOTH. Écouter Effectuez la procédure suivante lorsque l'appareil est en marche.

1. Effectuez la procédure de connexion sur le périphérique

compatible avec la technologie BLUETOOTH. 0 Vous pouvez également appuyer sur la touche BLUETOOTH de cet appareil pour connecter le périphérique compatible avec la technologie sans fil BLUETOOTH qui était connecté en dernier. Veuillez noter que cela pourrait ne pas marcher avec certains périphériques compatibles avec la technologie sans fil BLUETOOTH.

2. Lisez les fichiers musicaux. Augmentez le volume du

périphérique compatible avec la technologie sans fil BLUETOOTH jusqu'à un niveau correct. 0 À cause des caractéristiques de la technologie sans fil BLUETOOTH, le son produit par cet appareil peut être légèrement en retard par rapport au son lu par le périphérique compatible avec la technologie sans fil BLUETOOTH. VC-GX30XXXX6 Caractéristiques techniques ∫ Sortie audio analogique Puissance de sortie RMS 40 W (4 ohm à 1 kHz DHT10%), 10 W (8 ohm à 10 kHz DHT10%) ∫ Partie réseau LAN sans fil Norme IEEE802.11 a/b/g/n/ac Bande 5 GHz/2,4 GHz UE : 1-13ca, 36-48ca, 52-64ca, 100-140ca JP : 1-14ca, 36-48ca, 52-64ca, 100-140ca USA : 1-11ca, 36-48ca, 52-64ca, 100-140ca, 149-165ca ∫ Partie Bluetooth Système de communication Caractéristique BLUETOOTH version 4.2 Bande de fréquence 2,4 GHz (2,402 GHz - 2,480 GHz) Méthode de modulation FHSS (Freq Hopping Spread Spectrum) Profils Bluetooth compatibles A2DP : 1.31 AVRCP : 1.6 Codecs pris en charge SBC AAC Portée de transmission (A2DP) 20 Hz - 20 kHz (Fréquence d'échantillonnage 44,1/48 kHz) Portée de communication maximale Ligne de mire d’environ 10 m *

• La portée effective peut varier selon les facteurs comme : les obstacles entre les appareils, les champs magnétiques autour d'un four micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de réception, la performance de l'antenne, le système d'exploitation, le logiciel etc. ∫ Descriptions exigées par les Directives sur les équipements radio de l’Union Européenne (UE) Puissance maximum de radiofréquence émise dans la(les) bande(s) de fréquence (Pour les modèles européens) 2400 - 2483,5 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) 5150 - 5350 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) 5470 - 5725 MHz: 20 dBm (Puissance Isotrope Rayonnée Équivalente) ∫ Général Alimentation CA 100 - 240 V, 50 / 60 Hz Consommation d'énergie 26 W Le VC-GX30 est conforme au Règlement de la Commission Européenne (CE) n° 1275/2008 en tant qu'équipement connecté en réseau avec une haute disponibilité réseau (équipement HiNA et équipement avec une fonctionnalité HiNA). Consommation d'énergie En Veille : N/A En Veille réseau : N/A Commande veille* : 2,7 W

• Commande veille : Le VC-GX30 est connecté au réseau sans fil mais ne fournit pas de fonctions audio actives. Type d'enceinte Type boitier fermé Configuration d'enceinte Haut-parleur des aigus (Tweeter) : 20 mm a 1 dôme souple Haut-parleur des graves (Woofer) : 80 mm a 1 cône Dimensions (L a H a P) 120 mm a 168 mm a 128 mm 4-5/7" a 6-3/5" a 5" Poids 1,8 kg (4,0 lbs.) ∫ Accessoires Cordon d'alimentation secteur (1) Quick Start Guide (1) Faites connaissance avec votre Assistant Google (Modèles européens) (3) Faites connaissance avec votre Assistant Google (Modèles nord-américains) (2)

• Ce document est un mode d'emploi en ligne. Il n'est pas inclus comme accessoire. Les spécifications et l'aspect peuvent changer sans avis. Nous déclinons toute responsabilité concernant des dommages résultant d'une connexion à des équipements fabriqués par d'autres sociétés.7
