Type de produit	Récepteur home cinéma 5.1.2 canaux avec pack d'enceintes
Marque	ONKYO
Modèle	HT-S7800
Catégorie	Récepteur
Enceinte avant & hauteur (SKF-693)	Type : 2 voies bass-reflex, Impédance : 6 Ω, Puissance max : 130 W, Sensibilité : 84,5 dB/W/m, Réponse : 55 Hz - 50 kHz, Haut-parleur grave : 12 cm, Dôme équilibré : 2,5 cm, Poids : 3,6 kg
Enceinte centrale (SKC-591N)	Type : 2 voies bass-reflex, Impédance : 6 Ω, Puissance max : 130 W, Sensibilité : 86 dB/W/m, Réponse : 65 Hz - 50 kHz, Haut-parleurs graves : 2 × 8 cm, Dôme équilibré : 2,5 cm, Dimensions : 420 × 115 × 119 mm, Poids : 2,3 kg
Enceintes ambiophoniques (SKR-590)	Type : pleine gamme boîtier fermé, Impédance : 6 Ω, Puissance max : 130 W, Sensibilité : 81 dB/W/m, Réponse : 80 Hz - 20 kHz, Haut-parleur : 8 cm, Poids : 1,0 kg
Caisson de graves sous tension (SKW-593)	Type : bass-reflex, Puissance nominale FTC : 120 W (4 Ω, 100 Hz), Réponse : 25 Hz - 150 Hz, Haut-parleur : 25 cm, Dimensions : 317,5 × 463 × 398 mm, Poids : 9,6 kg, Alimentation : 120 V, 60 Hz, Consommation : 35 W
Accessoires fournis	Câbles d'enceinte 3 m et 8 m, câble RCA 3 m, 4 protections en caoutchouc, 4 protections de sol
Fonctions principales	Son surround Dolby Atmos grâce aux enceintes de hauteur, montage mural possible, caisson de graves avec veille automatique
Montage mural	Fentes pour montage vertical (enceintes avant/ambiophoniques) et horizontal (centrale) ; vis diamètre tête ≤ 8 mm, tige ≤ 4 mm
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants. Ne pas retirer les grilles avant (non amovibles).
Sécurité	Ne pas retirer les grilles. Utiliser des protections de sol pour éviter les rayures. Pour le montage mural, vérifier l'absence de câbles électriques ou canalisations avant de percer.
Pièces détachées et réparabilité	Contactez le service client ONKYO pour toute pièce détachée ou réparation.
Informations générales	Notice en français, 12 pages, format PDF disponible en téléchargement.

FOIRE AUX QUESTIONS - HT-S7800 ONKYO

Comment connecter les enceintes au récepteur ?

Éteignez le récepteur avant toute connexion. Utilisez les câbles d'enceinte fournis (3 m et 8 m) en respectant la polarité : borne positive (+) vers positive (+), négative (-) vers négative (-). Pour le caisson de graves, reliez LINE INPUT du caisson à la sortie SUBWOOFER du récepteur via le câble RCA fourni.

Comment régler le niveau du caisson de graves ?

Utilisez la commande OUTPUT LEVEL à l'arrière du caisson. Réglez le volume pour équilibrer les graves avec les aigus des autres enceintes. Conseil : réglez à un niveau optimal puis diminuez légèrement.

Puis-je monter les enceintes au mur ?

Oui, les enceintes avant, ambiophoniques et centrale possèdent des fentes de montage mural. Pour un montage vertical, utilisez une vis pour chaque enceinte. Pour la centrale (horizontale), utilisez deux vis. Laissez un espace de 5 à 10 mm entre le mur et la tête de vis.

Que faire si le caisson de graves ne s'active pas automatiquement ?

La veille automatique se déclenche lorsqu'un signal d'entrée dépasse un certain niveau. Si la fonction ne fonctionne pas correctement, essayez d'augmenter ou de diminuer légèrement le niveau de sortie du caisson sur le récepteur.

Les enceintes sont-elles blindées magnétiquement ?

Oui, toutes les enceintes du pack sont à blindage non magnétique, ce qui évite les interférences avec les téléviseurs. En cas de décoloration de l'écran, éloignez les enceintes et laissez le téléviseur s'auto-démagnétiser (15-30 min).

Quelle est la puissance maximale des enceintes ?

Toutes les enceintes (avant, centrale, ambiophoniques) supportent une puissance d'entrée maximale de 130 W. Le caisson de graves a une puissance nominale continue de 120 W (FTC).

Comment nettoyer les enceintes ?

Utilisez un chiffon sec et doux pour dépoussiérer. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Les grilles avant ne sont pas conçues pour être retirées, ne forcez pas.

Quels câbles sont fournis avec le pack ?

Le pack inclut : un câble d'enceinte de 3 m (pour la centrale), deux câbles d'enceinte de 8 m (pour les ambiophoniques), un câble RCA de 3 m (pour le caisson de graves), ainsi que des protections en caoutchouc et des protections de sol.

Puis-je utiliser ces enceintes avec un autre récepteur ?

Oui, les enceintes sont passives (6 Ω) et peuvent être connectées à tout amplificateur ou récepteur compatible, à condition de respecter l'impédance. Le caisson de graves est actif et nécessite une sortie subwoofer RCA.

Comment résoudre un son déphasé ou déséquilibré ?

Vérifiez la polarité des connexions : les bornes + et - doivent correspondre sur chaque enceinte. Un câblage inversé provoque un son déphasé. Assurez-vous également que les enceintes sont correctement positionnées selon le guide de placement.

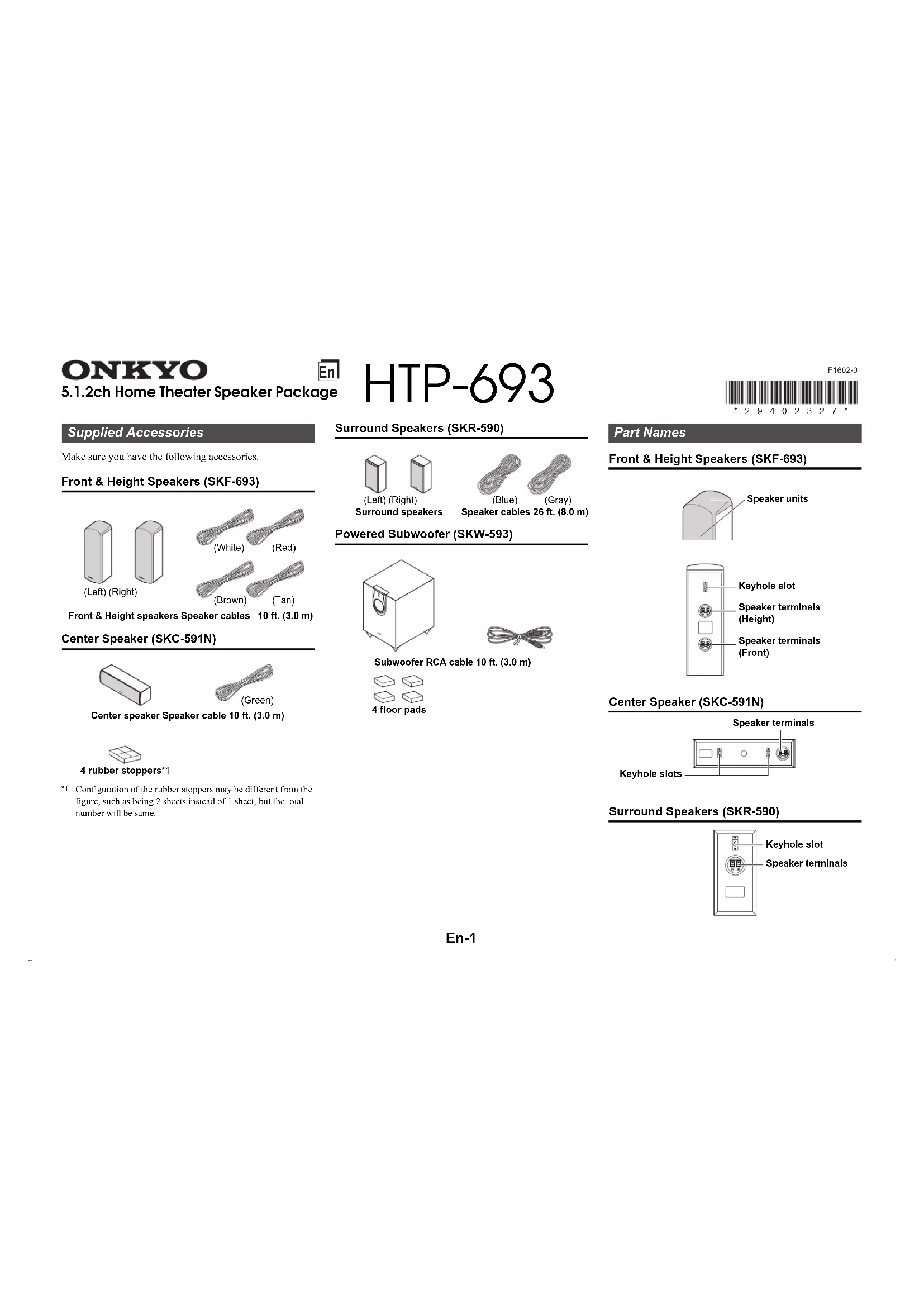

MODE D'EMPLOI HT-S7800 ONKYO

Pack d'enceintes Home Cinéma 5.1.2 ch

Accessoires fournis

Assurez-vous d'avoir les accessoires suivants.

Enceintes avant & en hauteur (SKF-693)

Enceinte centrale (SKC-591N)

Enceinte centrale Câble d'enceinte 10 ft. (3,0 m)

4 protections en caoutchouc*1

*1 La configuration des bouchons en caoutchouc peut différer de celle de la figure, par exemple 2 feuilles au lieu d'1 feuille, mais le nombre total est le même.

HTP-693

Enceintes ambiophoniques (SKR-590)

(Gauche) (Droite) Enceintes ambiophoniques

(Bleu) (Gris) Câbles d'enceinte 26 ft. (8,0 m)

Caisson de graves sous tension (SKW-593)

Caisson de basse Câble RCA 10 ft. (3,0 m)

4 protections de sol

Nom des pièces

Enceintes avant & en hauteur (SKF-693)

Enceinte centrale (SKC-591N)

Enceintes ambiophoniques (SKR-590)

Attention

- Les grilles avant ne sont pas conçues pour être retirées, donc n'essayez pas de les retirer en forçant, car ceci risquerait de les endommager.

Caisson de graves sous tension (SKW-593)

Avant

Témoin d'état

Arrêt : Caisson de graves en mode veille ou déconnecté de la source d'alimentation Bleu : Caisson de graves activé Le voyant d'état s'allume en bleu lorsqu'un son basse fréquence est transmis par l'enceinte. Le voyant ne s'allume pas dans la boîte de dialogue normale ou avec un son haute fréquence.

Remarque

- Le voyant n'indique pas que l'alimentation du caisson de graves s'est activée.

Avec la fonction de mise en veille automatique, le SKW-593 s'active automatiquement dès qu'un signal d'entrée est détecté en mode veille. Lorsqu'il n'y a pas de signal d'entrée pendant un certain temps, le SKW-593 entre automatiquement en mode veille.

Arrière

Commande OUTPUT LEVEL

Cette commande est utilisée pour régler le volume du caisson de graves.

LINE INPUT

Cette entrée RCA doit être connectée sur la pré-sortie du caisson de graves sur votre AV receiver avec le câble RCA.

Remarque

- La fonction de mise en veille automatique active le caisson de graves lorsque le signal d'entrée dépasse un certain niveau. Si la

fonction de mise en veille automatique ne fonctionne pas de manière fiable, essayez d'augmenter ou de diminuer légèrement le niveau de sortie du caisson de graves sur votre récepteur.

Avant d'utiliser le pack d'enceinte Home Cinéma

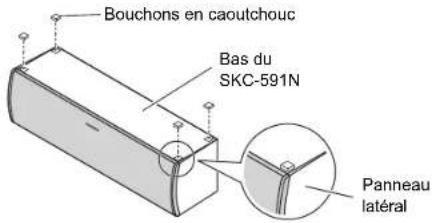

Utilisation des bouchons en caoutchouc pour avoir une plateforme plus stable

Nous vous recommandons d'utiliser les bouchons en caoutchouc fournis afin d'obtenir le meilleur son possible de vos enceintes. Les bouchons en caoutchouc empêchent les enceintes de bouger, car ils offrent une plateforme plus stable. Utilisez des bouchons en caoutchouc pour l'enceinte centrale.

Utilisation des protections au sol pour le caisson de graves

Si le caisson de graves est placé sur un sol dur (bois, vinyle, carrelage etc.) et que la lecture est très élevée, les pieds du caisson de graves risquent d'endommager le sol. Pour éviter cela, placez les protections fournies sous les pieds du caisson de graves. Les protections fournissent également une base stable pour le caisson de graves.

Protection de sol

Réglage du niveau du caisson de graves

Pour régler le niveau du caisson de graves, utilisez la commande OUTPUT LEVEL. Régler de manière à ce que les sons graves soient correctement équilibrés avec les sons aigus des autres enccints. Comme nos orcilles sont moins sensibles aux sons très bas, il y a une tentation de régler le niveau du caisson de graves trop haut. Comme guide approximatif, réglez le niveau du caisson de graves sur le niveau qui vous semble optimal, puis diminuez-le légèrement.

Montage mural

Pour monter les enceintes avant/ambiophoniques verticalement, utilisez la fente indiquée pour accrocher chaque enceinte sur une vis fermement vissée dans le mur.

Pour monter l'enceinte centrale horizontalement, utilisez les deux fentes indiquées pour accrocher l'enceinte sur deux vis fermement vissées dans le mur.

Fentes pour le montage mural

SKC-591N

Astuce

- Si l'enceinte centrale est inclinée, desserrez la vis sur le côté incliné pour déplacer vers le haut de manière à ce que l'enceinte puisse être réglée verticalement.

Attention

- La capacité d'une vis de fixation à soutenir une enceinte dépend de la manière dont elle est fixée au mur. Si vous avez des murs creux, vissez chaque vis de montage dans un goujon. S'il n'y a aucun goujon, ou si les murs sont solides, utilisez des ancrages

(5 à 10 mm)

muraux. Utilisez des vis avec un diamètre de tête de 5/16" (8 mm) ou moins et un diamètre de tige de 1/8" (4 mm) ou moins. Avec des murs creux, utilisez un détecteur de câble/tuyau pour vérifier s'il y a des câbles d'alimentation ou des canalisations d'eau avant de faire un trou.

- Laissez un espace compris entre 3/16" (5 mm) et 7/16" (10 mm) entre le mur et la base de la tête de la vis, comme indiqué (nous vous recommandons de contacter un professionnel de l'installation à domicile).

Profiter du Home Cinéma

Le Home Cinéma signifie que vous pouvez profiter d'un son surround avec une véritable sensation de mouvement dans votre maison, comme si vous étiez dans une salle de cinéma ou une salle de concert.

① Enceintes avant & en hauteur (SKF-693)

Ces enceintes placées avec leur membrane supérieure dirigée vers le plafond peuvent produire un champ sonore du mode d'écoute Dolby Atmos en fournissant des sons qui se répercutent sur le plafond. Les enceintes avant émettent un son stéréo à l'avant.

②Enceinte centrale (SKC-591N)

Cette enceinte reproduit les sons centraux tels que les dialogues et les voix.

③Enceintes ambiophoniques (SKR-590)

Ces enceintes produisent un champ sonore arrière.

④Caisson de graves (SKW-593)

Le caisson de basse reproduit les sons graves et crée un riche champ sonore.

- Lisez le mode d'emploi de votre ampli-tuner AV et des autres appareils pour avoir des détails sur le placement des enceintes.

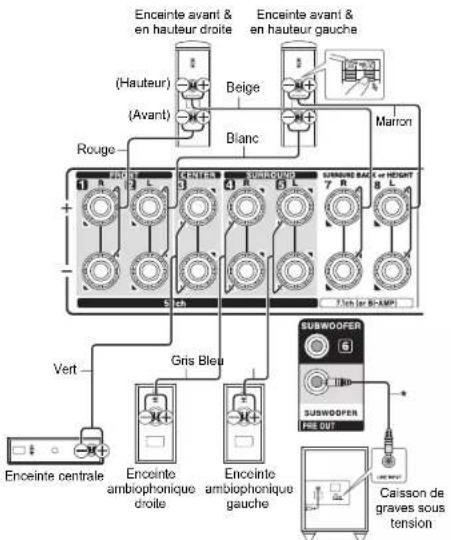

Connexion des enceintes

Précautions lors de la connexion des enceintes

Veuillez lire ce qui suit avant de connecter vos enceintes :

• Éteignez votre récepteur avant d'effectuer toute connexion.
• Faites particulièrement attention à la polarité du câblage de l'enceinte. Connectez les bornes positives (+) uniquement aux bornes positives (+), et les bornes négatives (−) uniquement aux bornes négatives (−). Si les encecintes sont mal câblées, le son ne sera pas en phase et ne sera pas naturel.
• Faites attention à ne pas court-circuiter les câbles positifs et négatifs. Cela pourrait endommager votre amplificateur.

* En vous servant du câble RCA, connectez LINE INPUT du caisson de graves à la prise SUBWOOFER de votre AV receiver.

Caractéristiques techniques

■Enceintes avant & en hauteur (SKF-693)

Poids 3,6 kg (7,9 lbs.)

Fente Disponible

Grille Fixed

Avant

Type Graves-Réflexe à 2 sens

Impédance 6 Ω

Puissance d'entrée maximale

130 W

Sensibilité 84,5 dB/W/m

Réponse en fréquence 55 Hz à 50 kHz

Fréquence de transition 4 k Hz

Capacité du caisson 5,7 L (0,20 pied cube)

Unité de conducteur Haut-parleur grave à cône 12 cm (5") × 1 Dôme équilibré 2,5 cm (1") × 1

Borne	Type de ressort à code de couleurs
Autre	Blindage non magnétique

Hauteur

Type Boîtier fermé à gamme complète

Impédance 6 Ω

Puissance d'entrée maximale

130 W

Sensibilité 81 dB/W/m

Réponse en fréquence 80 Hz à 20 kHz

Capacité du caisson 1,0 L (0,036 pied cube)

Unité de conducteur Enceinte à cône 8 cm (3-1/4")

Borne Type de ressort à code de couleurs

Autre Blindage non magnétique

■Enceinte centrale (SKC-591N)

Type Graves-Réflexe à 2 sens

Impédance 6 Ω

Puissance d'entrée maximale

130 W

Sensibilité 86 dB/W/m

Réponse en fréquence 65 Hz à 50 kHz

Fréquence de transition 6 kHz

Capacité du caisson 2,8 L (0,10 pied cube)

Dimensions (L × H × P) 420 mm × 115 mm × 119 mm

16-9/16" × 4-1/2" × 4-11/16"

(y compris grille et projection)

Poids 2,3 kg (5,1 lbs.)

Unité de conducteur Haut-parleur grave à cône 8 cm (3-1/4") × 2 Dôme équilibré 2,5 cm (1") × 1

Type de ressort à code de couleurs

Fente Disponible

Grille Fixed

Autre Blindage non magnétique

■Enceintes ambiophoniques (SKR-590)

Type Boîtier fermé à gamme complète

Impédance 6 Ω

Puissance d'entrée maximale

130 W

Sensibilité 81 dB/W/m

Réponse en fréquence 80 Hz à 20 kHz.

Capacité du caisson 1,0 L (0,036 pied cube)

(y compris grille et projection)

Poids 1,0 kg (2,2 lbs.)

Unité de conducteur Enceinte à cône 8 cm (3-1/4") × 1

Borne Type de ressort à code de couleurs

Fente Disponible

Grille Fixed

Autre Blindage non magnétique

■Caisson de graves sous tension (SKW-593)

Type Graves-Réflexe

Sensibilité d'entrée/Impédance

540 mV/20 kΩ

Puissance de sortie nominale (FTC)

120 watts de puissance minimale

continue, 4 ohms, entraîné à 100 Hz avec

Réponse en fréquence 25 Hz à 150 Hz

Capacité du caisson 38 L (1,34 pied cube)

Dimensions (L × H × P) 317,5 mm × 463 mm × 398 mm

12-1/2" × 18-1/4" × 15-11/16"

(y compris la projection)

Poids 9,6 kg (21,2 lbs.)

1 (mono analogique RCA)

Unité de conducteur Haut-parleur grave à cône 25 cm (10") × 1

CA 120 V, 60 Hz

Consommation d'énergie 35 W

Autre Fonction de mise en veille automatique

Blindage non magnétique

Les spécifications et l'aspect peuvent changer sans préavis.

Remarque

Pour les enceintes à blindage non magnétique :

Essayez de déplacer les enceintes à l'écart de votre téléviseur ou moniteur. Si une décoloration se produit, éteignez votre téléviseur ou moniteur, attendez 15 à 30 minutes, puis rallumez à nouveau. Normalement cela active la fonction de démagnétisation qui neutralise le champ magnétique, retirant ainsi tout effet de décoloration.
