MANUAL DE USUARIO HT-S7800 ONKYO

un maximum de distorsión harmonique

totale de 1 %

Paquete de altavoces de cine en casa de 5.1.2 canales

Accesorios suministrados

Asegúrese de que dispone de los siguientes accesorios.

Altavoces frontales y de altura (SKF-693)

(Derecho)(I.

Altavoces frontales y de altura

(Blanco)
(Rojo)

(Marrón) (Marrón claro)

Cables de los altavoces 10 pies (3,0 m)

Altavoz central (SKC-591N)

Altavoz central Cable del altavoz 10 pies (3,0 m)

4 topes de goma*1

*1 La configuración de los topes de goma podría ser diferente a la figura, por ejemplo podrian haber 2 hojas en lugar de 1 hoja, pero el número total será el mismo.

HTP-693

Altavoces de sonido envolvente (SKR-590)

(Derecho)(Iz

Altavoces envolventes

(Azul)

Cables de los altavoces 26 pies (8,0 m)

Subwoofer con fuente de alimentación propia (SKW-593)

Subwoofer Cable RCA 10 pies (3,0 m)

4 almohadillas de suelo

Nombres de las piezas

Altavoces frontales y de altura (SKF-693)

Unidades de altavoz

Ranura de bocallave

Terminales de los altavoces (Altura)

Terminales de los altavoces (Delantero)

Altavoz central (SKC-591N)

Terminales de los altavoces

Ranuras de bocallaves

Altavoces de sonido envolvente (SKR-590)

Ranura de bocallave

Terminales de los altavoces

Atención

- Las rejillas delanteras no están discñadas para ser extraídas; por lo tanto, no intente extraerlas a la fuerza, ya que esto las dañaria.

Subwoofer con fuente de alimentación propia (SKW-593)

Delantero

Indicador de estado

Desactivado: Altavoz subwoofer en modo de espera o desconectado de la fuente de alimentación

Azul: Subwoofer activado El indicador de estado se ilumina en azul cuando el sonido de baja frecuencia pasa a través del altavoz. El indicador no se ilumina en el diálogo normal o en el sonido de alta frecuencia.

Nota

- El indicador no indica que el suministro de alimentación del subwoofer se ha activado.

Con la función de modo de espera automático, el SKW-593 se enciende automáticamente al detectar una señal de entrada en el modo de espera. Cuando no hay ninguna señal de entrada durante un tiempo, el SKW-593 entra automáticamente en modo de espera.

Trasero

Control OUTPUT LEVEL

Este control se usa para ajustar el volumen del altavoz subwoofer.

LINE INPUT

Esta entrada RCA se debe conceitar en la salida de previo del subwoofer en su AV receiver con el cable RCA suministrado.

A una toma de corriente de CA

Nota

- La función de modo de espera automático activa el subwoofer cuando la señal de entrada excede un cierto nivel. Si la función de

modo de espera automático no funciona de forma fiable, intente aumentar o disminuir ligeramente el nivel de emisión del subwoofer en su receptor.

Antes de utilizar el paquete de altavoces de cine en casa

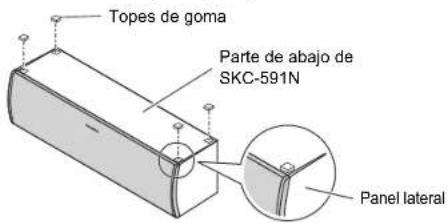

Uso de los topes de goma para disfrutar de una plataforma de mayor estabilidad

Le recomendamos que utilice los topes de goma suministrados para obtener el mejor sonido posible desde los altavoces. Los topes de goma evitan que los altavoces se muevan, proporcionando de este modo una plataforma de mayor estabilidad. Utilice topes de goma para el altavoz central.

Topes de goma Parte de abajo de SKC-591N Panel lateral

Uso de las almohadillas de suelo para el altavoz subwoofer

Si el subwoofer está situado sobre un suelo duro (de madera, vinilo, azulejo, etc.) y el volumen de la reproducción es muy alto, las patas del subwoofer podrían dañar el suclo. Para prevenir que esto succeda, coloque las almohadillas suministradas bajo las patas de subwoofer. Las almohadillas también proporcionan una base estable para el subwoofer.

Almohadillas de suelo

Es-2

Ajuste del nivel del subwoofer

Para ajustar el nivel del subwoofer, utilice el control OUTPUT LEVEL. Ajústelo de modo que los sonidos graves estén equilibrados con los agudos provenientes del resto de altavoces. Debido a que nuestros oídos son menos sensibles sonidos muy graves, hay una tendencia a ajustar el del subwoofer demasiado alto. Como regla genera establezca el nivel del subwoofer al nivel que con óptimo y, a continuación, bájelo ligeramente.

Montaje en pared

Para montar los altavoces delanteros/de sonido envolvente verticalmente, utilice la ranura de la bocallave que se muestra en la imagen para colgar cada altavoz en un tornillo firmemente atornillado en la pared.

Ranuras de bocallave para el montaje en pared SKF-693 SKR-590

Para montar el altavoz central verticalmente, utilice las dos ranuras de la bocallave que se muestran en la imagen para colgar el altavoz en dos tornillos firmemente atornillados en la pared.

Ranuras de bocallave para el montaje en pared

- Si el altavoz central está inclinado, afloje el tornillo del lado más bajo y que desca mover hacia arriba, de modo que el altavoz pueda ajustarse verticalmente.

Atención

- La capacidad de un tornillo de montaje para aguantar un altavoz depende de cómo esté anelado en la pared. Si tiene paredes huecas, atornille cada tornillo de montaje en un perno. Si no hay pernos o las paredes son sólidas, utilice un anclaje apropiado para la pared.

Utilice tornillos con un diámetro de cabeza de 5/16" (8 mm) o menos y un diámetro de mango de 1/8" (4 mm) o menos. Con paredes huecas, utilice un detector de cables/tuberías para comprobar que no haya ningún cable de alimentación ni tuberías de agua antes de realizar cualquier orificio.

- Deje un espacio de entre 3/16" (5 mm) y 7/16" (10 mm) entre la pared y la base de la cabeza del tornillo, tal y como se muestra (Le recomendamos que consulte a un profesional de instalaciones domésticas).

Disfrutar de cine en casa

El sistema de cine en casa significa que puede disfrutar de sonido envolvente con una auténtica sensación de movimiento en su propia casa; tal y como si estuviera en una sala de cine o una sala de conciertos.

① Altavoces frontales y de altura (SKF-693)

Estos altavoces colocados con sus diafragmas superiores orientados hacia el techo pueden producir el campo de sonido del modo de audición Dolby Atmos enviando sonidos que rebotan en el techo. Los altavoces de la parte delantera envían sonido en estéreo delantero.

② Altavoz central (SKC-591N)

Este altavoz emite sonidos centrales como diálogos y voces.

③ Altavoces de sonido envolvente (SKR-590)

Estos altavoces de sonido envolvente crean un campo de sonido trasero.

④Subwoofer (SKW-593)

El subwoofer reproduce sonidos bajos y crea un campo de sonido rico.

- Consulte las instrucciones de funcionamiento de su receptor AV y de otros equipos para información sobre la ubicación de los altavoces.

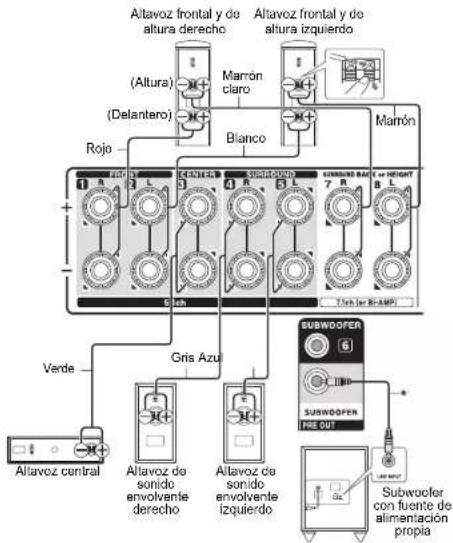

Conexión de los altavoces

Precauciones para la conexión de los altavoces

Lea lo siguiente antes de conectar los altavoces:

• Apague su receptor antes de realizar cualquier conexión.
• Preste mucha atención a la polaridad del cableado del altavoz. Conecte terminales positivos (+) sólo con terminales positivos (+) y terminales negativos (−) sólo con terminales negativos (−). Si los altavoces se conectan de forma incorrecta, el sonido estará desfasado y no sonará natural.
• Tenga cuidado de no provocar un cortocircuito entre cables positivos y negativos. De lo contrario, el amplificador podría sufrir daños.

Altavoz frontal y de altura derecho Altavoz frontal y de altura izquierdo (Altura) Marrón claro (Delantero) Blanco Rojo Marrón 1 R 3 L 2 R 5 L 3 R 7 L 4 R 8 L Subwoofer Subwoofer PRE OUT Verde Gris Azul Allavoz central Alavoz de sonido envolvente derecho Alavoz de sonido envolvente izquierdo Subwoofer con fuente de alimentación propia

* Utilice el cable RCA suministrado para conectar la LINE INPUT del subwoofer al SUBWOOFER del AV receiver.

Especificaciones

Altavoces frontales y de altura (SKF-693)

Dimensiones (An × Al × Pr)

155 mm × 467 mm × 183 mm

(incl. rejilla y provección)

Peso

3,6 kg (7,9 libras)

Ranura de bocallave

Disponible

Rejilla

Fixed

Delantero

Tipo Caja reflectora de graves de 2 vías

Impedancia 6 Ω

Potencia de entrada máxima

130 W

Sensibilidad 84,5 dB/W/m

Respuesta de frecuencia De 55 Hz a 50 kHz

Frecuencia de mezcla 4 kHz

Capacidad de armario 5,7 L (0,20 pies cúbicos)

Unidad de controladores 1 × Cono de woofer 12 cm (5")

1 × Cúpula equilibrada 2,5 cm (1")

Terminal El tipo de resorte sigue un código de color

Otros Blindaje no magnético

Altura

Tipo Caja cerrada de gama completa

Impedancia 6 Ω

Potencia de entrada máxima

130 W

Sensibilidad 81 dB/W/m

Respuesta de frecuencia De 80 Hz a 20 kHz

Capacidad de armario 1,0 L (0,036 pies cúbicos)

Unidad de controladores Cono de allavoz 8 cm (3-1/4")

Terminal El tipo de resorte sigue un código de color

Otros Blindaje no magnético

■Altavoz central (SKC-591N)

Tipo Caja reflectora de graves de 2 vias

Impedancia 6 Ω

Potencia de entrada máxima

130 W

Sensibilidad 86 dB/W/m

Respuesta de frecuencia De 65 Hz a 50 kHz

Frecuencia de mezcla 6 kHz

Capacidad de armario 2,8 L (0,10 pies cúbicos)

Dimensiones (An × Al × Pr)

420 mm × 115 mm × 119 mm

16-9/16" × 4-1/2" × 4-11/16"

(incl. rejilla y proyección)

Peso 2,3 kg (5,1 libras)

Unidad de controladores 2 × Cono de woofer 8 cm (3-1/4")

1 × Cúpula equilibrada 2,5 cm (1")

Terminal El tipo de resorte sigue un código de color

Ranura de bocallave Disponible

Rejilla Fixed

Otros Blindaje no magnético

■ Altavoces de sonido envolvente (SKR-590)

Tipo Caja cerrada de gama completa

Impedancia 6 Ω

Potencia de entrada máxima

130 W

Sensibilidad 81 dB/W/m

Respuesta de frecuencia De 80 Hz a 20 kHz

Capacidad de armario 1,0 L (0,036 pies cúbicos)

Dimensiones (An × Al × Pr)

115 mm × 230 mm × 96 mm

(incl. rejilla y proyección)

Peso 1,0 kg (2,2 libras)

Unidad de controladores 1 × Cono de altavoz 8 cm (3-1/4")

Terminal El tipo de resorte sigue un código de color

Ranura de bocallave Disponible

Rejilla Fixed

Otros Blindaje no magnético

Subwoofer con fuente de alimentación propia (SKW-593)

Tipo Caja reflectora de graves

Sensibilidad de entrada/Impedancia

540 mV/20 kΩ

Potencia de salida nominal (FTC)

120 vatios de potencia continua mínima,

4 ohmios, manejado a 100 Hz con una

distorsión armónica total máxima de 1%

Respuesta de frecuencia De 25 Hz a 150 Hz

Capacidad de armario 38 L (1,34 pies cúbicos)

Dimensions (An × Al × Pr)

317.5 mm × 463 mm × 398 mm

12-1/2" × 18-1/4" × 15-11/16"

(proyección incl.)

Peso 9,6 kg (21,2 libras)

Entrada de audio 1 (Mono analógica RCA)

Unidad de controladores 1 × Cono de woofer 25 cm (10")

Suministro de alimentación

120 V CA, 60 Hz

Consumo de energía 35 W

Función de modo de espera automático

Blindaje no magnético

Las especificaciones y las características están sujetas a cambios sin previo aviso.

Nota

Para altavoces con blindaje no magnético:

Pruebe a alejar los altavoces de su televisor o monitor. Si se produjese decoloración, apague el televisor o el monitor, espere entre 15 y 30 minutos y, a continuación, vuciva a encender. Normalmente, así se activa la función de los desmagnetizado, lo cual neutraliza el campo magnético, deshaciéndose así del efecto de decoloración.
